NPA. Seria czujników ciśnienia do montażu powierzchniowego. GE Measurement & Control Solutions. GE imagination at work. Cechy

Transkrypt

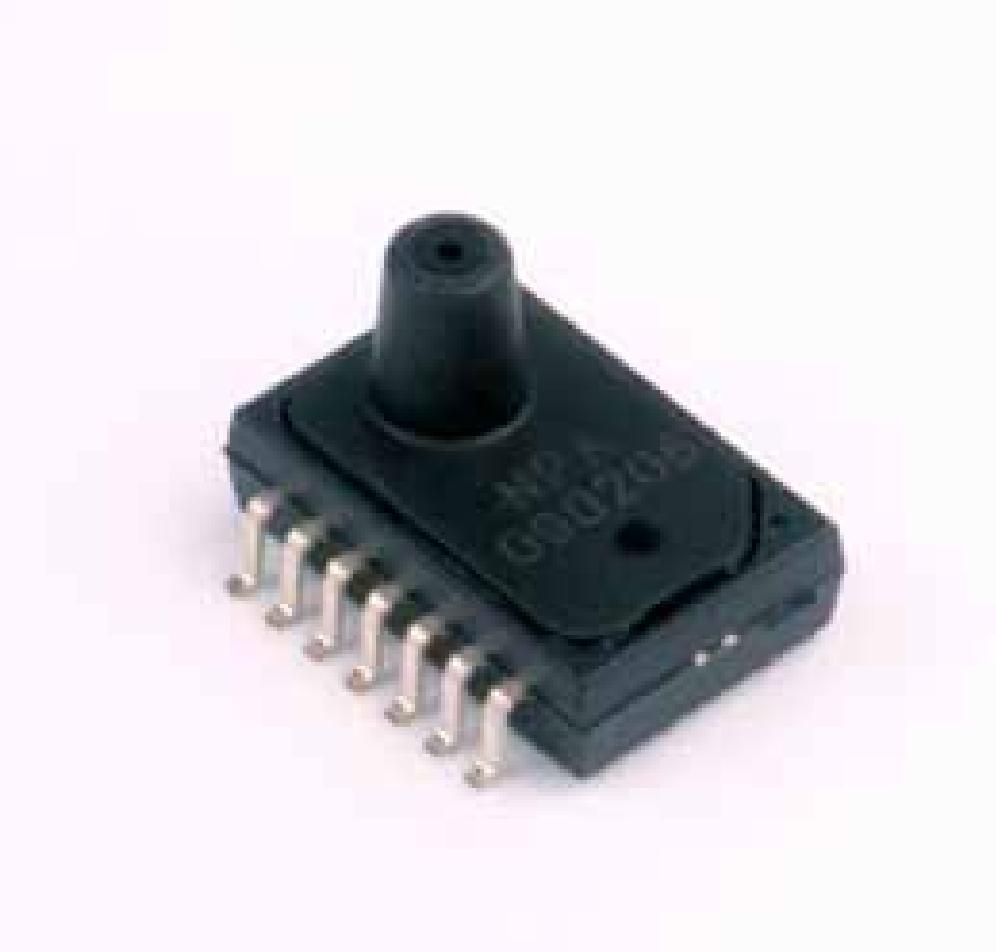

1 GE Measurement & Control Solutions NPA Seria czujników ciśnienia do montażu powierzchniowego Czujniki z serii NPA cechują się małymi wymiarami i są ekonomicznym rozwiązaniem do zastosowań wymagających kalibrowania. Czujniki z serii NPA mają obudowę SOIC14 i są oferowane w wersjach do pomiaru nadciśnienia, ciśnienia bezwzględnego lub różnicowego, z wyjściem o napięciu na poziomie mv, ze wzmacniaczem analogowym, albo z wyjściem cyfrowym. Czujnik jest przeznaczony do montażu na płytkach drukowanych. W celu ułatwienia procesów produkcyjnych czujniki są pakowane w taśmie na szpuli. Cechy Do montażu powierzchniowego Pomiar ciśnienia różnicowego, bezwzględnego, nadciśnienia oraz niskich ciśnień Zakres pomiarowy od 2,5 kpa do 200 kpa Dostępne rodzaje wyjść: ze wzmacniaczem analogowym, cyfrowe szeregowe (14-bitowe), cyfrowe I 2 C, nieskalibrowane mv Wersja z wyjściem cyfrowym umożliwiająca pomiar temperatury Zakres temperatur pracy od -40 do 125 C Całkowite pole błędu < ± 1,5% pełnej skali Odporność działanie ciśnienia do 414 kpa dla wszystkich zakresów. GE imagination at work

2 ogólne czujnika NPA Parametr Wartość Jednostki Uwagi Środowiskowe Zakres temperatur Praca -40 do +125 C -40 do +257 F Skompensowany 0 do 60 C +32 do +157 F Składowanie -40 to +125 C -40 do +257 F Mechaniczne Masa ~1 gramy Dozwolone czynniki Porty dodatniego ciśnienia różnicowego oraz nadciśnienia Kompatybilny z materiałami odpornymi na czynniki atmosferyczne 1 Porty ujemnego ciśnienia różnicowego Tylko suche gazy Uwagi: 1. Materiały odporne na czynniki atmosferyczne: tworzywa termoutwardzalne, krzem, żywica epoksydowa, kauczuk RTV, pyrex i silikon Parametr Jednostki Min. Typ. Maks. Uwagi Wspólne parametry wszystkich czujników Błąd pomiarowy (całkowite pole błędu) % pełnej skali -1,5 1,5 Maks. ciśnienie niepowodujące uszkodzenia (zakresy pomiarowe 2,5 kpa do 7 kpa) kpa 241 Maks. ciśnienie niepowodujące uszkodzenia (zakresy pomiarowe > 7 kpa do 200 kpa) kpa 414 Maksymalne ciśnienie w obudowie 414 Zakresy ciśnień 2,5 kpa 200 kpa Seria Napięcie zasilania Min./maks. Uwagi NPA ma Nieskompensowany czujnik NPA, wyjście mv NPA-300 3,3 V 3,135 V do 3,465 V Skompensowany czujnik NPA, wyjście analogowe ze wzmacniaczem małej mocy NPA-500 5,0 V 4,75 V do 5,25 V Skompensowany czujnik NPA, wyjście analogowe ze wzmacniaczem NPA-600 5,0 V * 4,75 V do 5,25 V Skompensowany czujnik NPA, wyjście cyfrowe szeregowe NPA-700 5,0 V * 4,75 V do 5,25 V Skompensowany czujnik NPA, wyjście cyfrowe I 2 C * Opcjonalnie zasilanie 3,3 V, szczegółowe informacje dostępne na życzenie.

3 Opcja: wyjście analogowe ze wzmacniaczem Parametr Jednostki Min. Typ. Maks. Parametry wyjścia analogowego, zasilanie 5 V Przesunięcie zera V 0,44 0,5 0,56 Zakres V 4 Parametry wyjścia analogowego, zasilanie 3,3 V Przesunięcie zera V 0,46 0,5 0,54 Zakres V 2,5 Schematy typowych obwodów analogowych Schemat jak dla proporcjonalnego wyjścia napięciowego U zasilania +2,7 do +5,5 V U zasilania +5 do +5,5 V U wy U wy Masa Masa Proporcjonalne wyjście napięciowe - standardowy czujnik NPA Proporcjonalne wyjście napięciowe z zabezpieczeniem przeciwprzepięciowym - na życzenie U zasilania +5,5 do +30 V U wy Wyjście napięciowe (niezależne od napięcia zasilania) - na życzenie Masa Opis wyprowadzeń czujnika NPA Nr Wyjście ze wzmacniaczem Uwagi / funkcja analogowe VSS Masa zasilania SIG Wyjście analogowe, interfejs kalibracji 9 VDD Napięcie zasilania

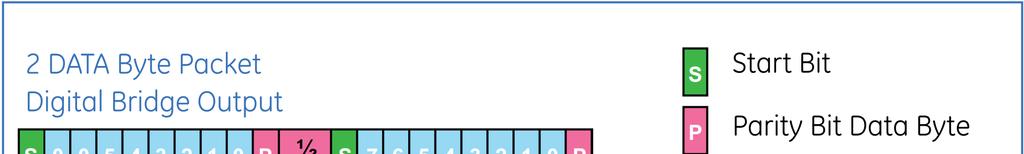

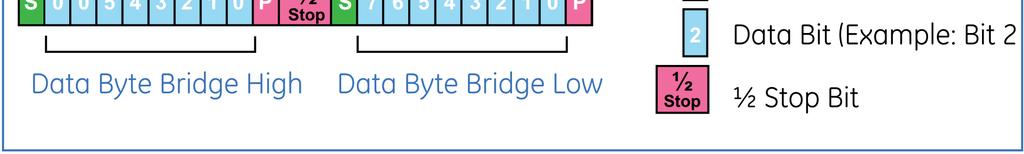

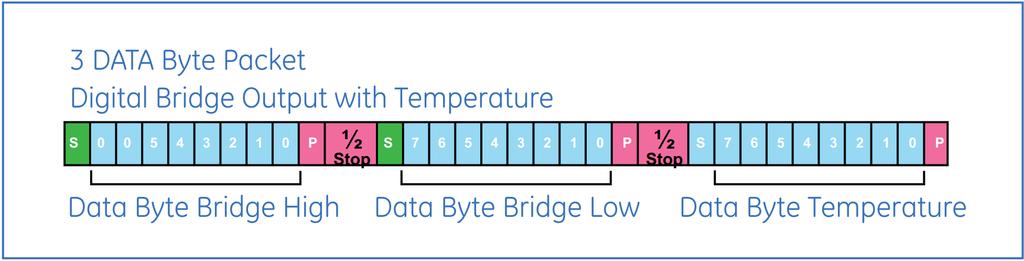

4 Opcja: wyjście cyfrowe szeregowe (14-bitowe) Parametr Jednostki Min. Typ. Maks. Uwagi Parametry wyjścia cyfrowego Rozdzielczość Przetwornik A/C 14-bitowy poziomy Częstotliwość próbkowania khz 1 Cyfrowe wyjście szeregowe Błąd pomiarowy czujnika temperatury 4 C 8 bitów Dostępne rodzaje wyjść cyfrowych Przez szeregowe wyjście cyfrowe jest przesyłana 14-bitowa liczba proporcjonalna do wartości zakresowej. 2-bajtowy pakiet danych Cyfrowe wyjście mostka Bit startu Bit parzystości bajtu danych Najbardziej znaczący bajt danych mostka Najmniej znaczący bajt danych mostka Bit danych (przykładowo 2) Bit znacznika połowy słowa Protokół Zacwire Cyfrowe wyjście mostka (NOM) 3-bajtowy pakiet danych Cyfrowe wyjście mostka z pomiarem temperatury Najbardziej znaczący bajt danych mostka Najmniej znaczący bajt danych mostka Protokół Zacwire Cyfrowe wyjście mostka (NOM) z opcjonalnym pomiarem temperatury Bajt danych temperatury Opis wyprowadzeń czujnika NPA Nr Wyjście ze wzmacniaczem Uwagi / funkcja cyfrowe szeregowe VSS Masa zasilania SIG Wyjście cyfrowe, interfejs kalibracji 9 VDD Napięcie zasilania Niepodłączone

5 Opcja: wyjście cyfrowe I 2 C Parametr Jednostki Min. Typ. Maks. Uwagi Parametry wyjścia cyfrowego Rozdzielczość (przetwornika A/C) bity poziomy Adres podrzędnego I 2 C 0x28 Częstotliwość próbkowania khz 2 Prędkość transmisji danych I 2 C kb/s Tryb I 2 C aktualizacja Błąd pomiaru temperatury (0 do 60 C) C 2 11 bitów Opcje wyjścia cyfrowego I 2 C w trybie aktualizacji Warunek startu Read_DF2: pobieranie 2 bajtów danych Adres podrzędn. (przykład: bit 5) Bit danych (przykład: bit 2) Bit odczytu/zapisu (przykład: odczyt = 1) Adres podrzędnego [6:0] Oczekiwanie na potwierdzenie urz. podrzędnego z mostka [13:8] z mostka [7:0] Potw. negatywne (NACK) (ACK) negatywne (NACK) Warunek końca Read_DF3: pobieranie 3 bajtów danych Bit statusu Adres podrzędnego [6:0] Oczekiwanie na potwierdzenie urz. podrzędnego z mostka [13:8] z mostka [7:0] temperatury [10:3] Potw. negatywne (NACK) Read_DF4: pobieranie 4 bajtów danych Adres podrzędnego [6:0] Oczekiwanie na potwierdzenie urz. podrzędnego z mostka [13:8] Potw. urz. z mostka [7:0] temperatury [10:3] temperatury [2-0] Potw. negatywne (NACK) urz. Opis wyprowadzeń czujnika NPA Nr Interfejs I 2 C Uwagi / funkcja VSS Masa zasilania 7 VDD Napięcie zasilania 8 SDA szeregowe, interfejs kalibracji 9 SCL Zegar szeregowy, interfejs kalibracji

6 Opcja: nieskalibrowane wyjście mv Parametry wyjścia nieskalibrowanego 2,5 kpa do 7 kpa 34 do 200 kpa Parametr Jednostki Min. Typ. Maks. Uwagi Min. Typ. Maks. Uwagi Zakres ciśnień kpa 2,5 do 7 10"H2O = 0,361 psi = 2,49 kpa 35 do 200 Zasilanie ma 1,5 Maks. 10 V DC 1,0 Maks. 10 V DC Impedancja wejściowa 5000±20% 5000 ±20% Impedancja wyjściowa 5000±20% 5000 ±20% Przesunięcie zera mv ± 75 ±10 Napięcie przy ciśnieniu zakresowym mv 40 do 120 2,5 kpa (10 cali słupa wody) 100 do do 207 kpa 75 do kpa (1 psi) Błąd nieliniowości % pełnej skali ±0,25 Nieliniowość BFSL ±0,25 Histereza ciśnienia % pełnej skali ±0,20 ±0,15 Współczynnik temperaturowy zera V/V/ C ±30 ±20 Współczynnik temperaturowy rezystancji % / C 0,29 0,38 Współczynnik temperaturowy czułości %pełnej skali/ C -0,2-0,19 Temperaturowa histereza zera % pełnej skali ±0,15 ±0,2 Wrażliwość na położenie % pełnej skali 0,2 nie dotyczy Opis wyprowadzeń czujnika NPA Nr Wyjście nieskalibrowane, Uwagi / funkcja mv VP Wyjście czujnika (+) 4 VSSP Masa wyjścia czujnika VN Wyjście czujnika (-) 12 VDDP Zasilanie czujnika (+)

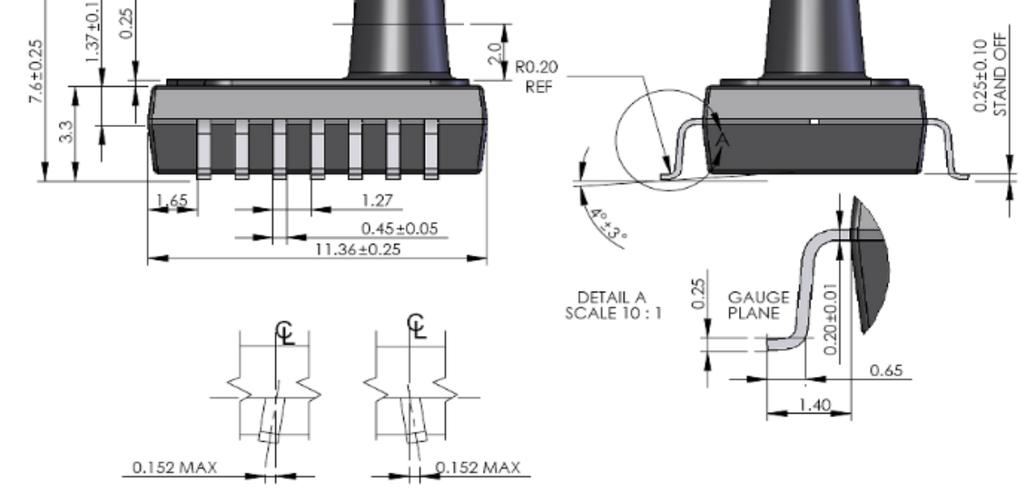

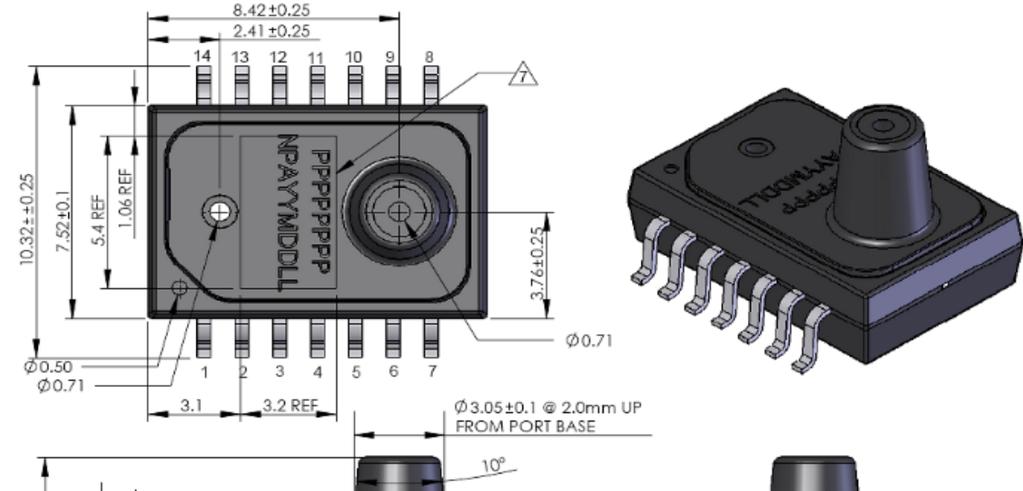

7 Czujnik z gładkim przyłączem ciśnieniowym Czujnik bez przyłącza ciśnieniowego (wszystkie wymiary w mm) (wszystkie wymiary w mm) Czujnik z przyłączem karbowanym Zalecane wymiary rurki ciśnieniowej: średnica wewnętrzna 2,38 mm (3/32"), średnica zewnętrzna 5,56 mm (7/32"), grubość ścianki 1,58 mm (1/16") 1 przyłącze karbowane - na życzenie Zalecany układ pól lutowniczych na płytce drukowanej (szeroka obudowa ISOIC14) Materiał ramki wyprowadzeniowej: stop 194, powlekany stopem NiPdAu

8 INFORMACJE DOTYCZĄCE ZAMAWIANIA Model NPA Kod Opis 100 Czujnik nieskalibrowany z proporcjonalnym wyjściem mv 300 Czujnik skalibrowany, wyjście analogowe ze wzmacniaczem, zasilanie 3,3 V DC 500 Czujnik skalibrowany, wyjście analogowe ze wzmacniaczem, zasilanie 5 V DC 600 Czujnik skalibrowany, cyfrowe wyjście szeregowe Zacwire, 2-bajtowe 601 Czujnik skalibrowany, cyfrowe wyjście szeregowe Zacwire, 3-bajtowe 700 Czujnik skalibrowany, cyfrowe wyjście I 2 C, 2-bajtowe Kod M B N Rodzaj portu ciśnieniowego 1 przyłącze gładkie: czujniki nadciśnienia oraz ciśnienia bezwzględnego 2 przyłącza karbowane: czujniki nadciśnienia, ciśnienia bezwzględnego oraz różnicowego** Bez przyłącza Kod 10W Zakres ciśnień 10"H20 (2.5 KPa) PSI (7 KPa) PSI (35 KPa) PSI (100 KPa) PSI (200 KPa) Kod G D A * Rodzaj pomiaru ciśnienia Nadciśnienie Różnicowe Ciśnienie bezwzględne NPA - - Uwaga: * Czujniki ciśnienia bezwzględnego są dostępne tylko z zakresami pomiarowymi 100 kpa oraz 200 kpa. ** Na życzenie czujnik z 1 przyłączem karbowanym Na życzenie udzielamy informacji o zakresach dostosowanych do indywidualnych wymagań. Szczegółowe informacje zamieszczono w instrukcji aplikacyjnej. Produkt spełnia wymagania dyrektywy RoHS Gwarancja Produkty firmy GE są objęte 12-miesięczną gwarancją dotyczącą wad produkcyjnych oraz materiałowych. Okres gwarancyjny rozpoczyna się z dniem wysyłki towaru. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika. Wadliwe produkty będą naprawiane lub wymieniane. Firma GE zastrzega sobie prawo do modyfikowania opisanych tu produktów bez uprzedzenia. Firma GE nie udziela jakiejkolwiek gwarancji przydatności produktu do określonego celu. Firma GE nie ponosi odpowiedzialności za skutki użytkowania produktu lub zastosowania go w jakimkolwiek urządzeniu lub obwodzie. W szczególności, firma GE nie ponosi jakiejkolwiek odpowiedzialności za szkody wynikowe lub pośrednie. Powyższe gwarancje są jedynymi obowiązującymi i zastępują wszelkie inne gwarancje, w tym udzielane na piśmie, ustnie, dające się wywnioskować lub wynikające z ustawodawstwa. Sprzedawca nie udziela gwarancji dających się wywnioskować z ustawodawstwa, ani gwarancji dotyczących przydatności handlowej lub przydatności do określonego celu D 2011 General Electric Company. Wszelkie prawa zastrzeżone. Podane informacje mogą ulec zmianie bez uprzedzenia. GE jest zarejestrowanym znakiem towarowym firmy General Electric Company. Nazwy innych firm lub produktów wymienionych w niniejszym dokumencie mogą być znakami towarowymi lub zarejestrowanymi znakami towarowymi należącymi do innych podmiotów, które nie są powiązane z GE.
