6 1 WPROWADZENIE 1.1 Ogólnie o MiCOM P125, P126, P127 Przekaźniki MiCOM P125, P126 i P127 są przeznaczone do kontroli, zabezpieczania i monitorowania instalacji przemysłowych, publicznej dystrybucji, sieci i podstacji, oraz mogą być użyte w układach transformatorowych i układach generator transformator. Mogą być również użyte jako zabezpieczenia rezerwowe w sieciach wysokich napięć. 1.2 Funkcje główne Poniższa tabela przedstawia funkcje dostępne w poszczególnych typach przekaźników. Funkcje Kod ANSI MiCOM P125 MiCOM P126 MiCOM P127 Kierunkowe/bezkierunkowe 67N/50N/51N o o o ziemnozwarciowe Kierunkowe/bezkierunkowe stopniowe 67/50/51 o nadprądowe Fazowe mocowe kierunkowe 32 o Trójstopniowe nadprądowe 50/51 o Zabezpieczenie mocowe (Pe lub Iocos) 32N o o o Układ wykrywający nieciągłość o o Podprądowe 37/37N o o Nadprądowe składowej przeciwnej 46 o o Przeciążeniowe termiczne 49 o o Podnapięciowe 27 o Nadnapięciowe 59 o Nadnapięciowe zerowe 59N o o o SPZ (4 cykle) 79 o o Częstotliwościowe f< lub f> 81 o Częstotliwościowe df/dt 81R o LRW 50BF o o Nadprądowe z blokadą napięciową 51V o Monitorowanie i kontrola wyłącznika o o Blokowanie logiki o o o Zimny rozruch o o Selektywne działanie o o Podtrzymanie zestyków 86 o o o Załączenie na zwarcie o o Blokowanie od 2-ej harmonicznej o Kontrola obw. napięciowych/prądowych o Programowanie logiki AND / OR o o Grupy nastawień Pomiary o o o Rejestracja zwarć o o o Rejestracja zdarzeń o o o Rejestracja zakłóceń o o o Testowanie wyjść przekaźnikowych o o o Diagnostyka, autokontrola o o o Komunikacja sieciowa RS485 o o o Port RS232 na panelu przednim o o o Nr

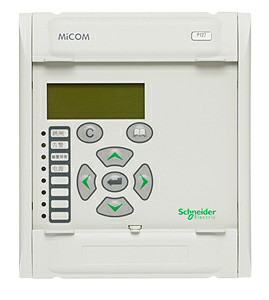

7 2 OPIS PANELU CZOŁOWEGO Panel czołowy MiCOM P12y umożliwia wprowadzanie nastaw, odczyt mierzonych wartości i sygnalizacji oraz obsługę przekaźnika. tabliczka znamionowa pokrywka górna wyświetlacz diody LED klawiatura pokrywka dolna port RS232 Rys. 1 Panel czołowy MiCOM P12y Na przednim panelu znajdują się: ciekłokrystaliczny wyświetlacz LCD 2x16 znaków 7-przyciskowa klawiatura membranowa, w skład której wchodzą klawisze manipulacyjne, klawisz ENTER oraz klawisze przeznaczone do czytania i potwierdzania sygnalizacji alarmowej 8 diod LED: 4 przypisane na stałe do kluczowych funkcji, 4 programowalne przez użytkownika Pod górną pokrywką znajduje się numer fabryczny przekaźnika oraz tabliczka znamionowa informacje jednoznacznie identyfikujące wyrób. Pod dolną pokrywką znajdują się: 9-pinowy żeński port RS232 do komunikacji lokalnej 4 diody LED znajdujące się po lewej stronie panelu czołowego mają na stałe przyporządkowane funkcje. Nr

8 Opis diody Kolor Uwagi TRIP ALARM WARNING HEALTHY czerwony żółty żółty zielony Dioda zostaje pobudzona kiedy przekaźnik generuje sygnał wyłączający. Skasowanie diody możliwe jest po ustaniu przyczyny pobudzenia i po wciśnięciu klawiszy oraz. Dioda TRIP pobudzana jest równocześnie z zadziałaniem wyjścia przekaźnikowego RL1 Dioda zostaje pobudzona w przypadku zadziałania zabezpieczeń lub automatyk skonfigurowanych na działanie sygnalizacji ostrzegawczej Up. Do momentu potwierdzenia zdarzenia przez obsługę dioda świeci światłem pulsującym. Po wciśnięciu klawiszy oraz zaczyna świecić światłem ciągłym, aż do zaniku przyczyny pobudzenia. Dioda jest związana z alarmami wewnętrznymi MiCOM P12y. Świecenie się diody oznacza, że nastąpiło wewnętrzne uszkodzenie przekaźnika. W przypadku wykrycia uszkodzenia pośredniego (np. uszkodzenie komunikacji) dioda LED świeci się stale, jeżeli uszkodzenie jest poważne (uszkodzenie płyty procesora lub wejść / wyjść) dioda LED pulsuje. Dioda WARNING może zostać wygaszona tylko automatycznie przez urządzenie po dokonanej naprawie lub w przypadku zaniku uszkodzenia. Dioda świeci się w przypadku poprawnej pracy przekaźnika. Gaśnie po wykryciu przez MiCOM P12y dowolnego uszkodzenia w warstwie sprzętowej lub programowej. Stan tej diody odzwierciedlony jest poprzez położenie zestyków przekaźnika watchdog na listwie zaciskowej. Pozostałym 4 diodom (DIODA 5 do LED 8) można przypisać funkcje spośród kilkunastu dostępnych w menu. Nr

9 3 OBSŁUGA PRZEKAŹNIKA Menu przekaźnika MiCOM P12y jest zorganizowane w postaci kolumn zawierających kilka lub kilkanaście komórek. Każdej komórce przyporządkowana jest oddzielna informacja odpowiednia do charakteru danej kolumny. Może to być informacja tylko do odczytu, a może to być edytowalna wartość np. nastawy progowej zabezpieczenia. Przeglądanie kolumn menu odbywa się poprzez naciskanie klawiszy lub na poziomie komórki nagłówka z opisem danej kolumny. Komórka nagłówka zawsze opisana jest DUŻYMI LITERAMI. Przeglądanie poszczególnych komórek kolumny możliwe jest dzięki klawiszom (w dół) oraz (w górę). W celu przyspieszenia przeglądania poszczególnych komórek należy dany klawisz ( ) wcisnąć i przytrzymać. Aby powrócić do ekranu domyślnego należy na poziomie komórek nagłówków kolumn wcisnąć klawisz. OBC. CIEPLNE PRAD I1 I1 RMS = 14.0 A Ekrany alarmów I1 RMS = 14.0 A PARAMETRY KONFIGURACJA ZABEZPIECZ.G1 Inne ekrany nagłówków Haslo **** Wyswietlacz [50/51] Zwarciowe Opis Pola Oznaczenia I>? xxxx I1 RMS Pozostałe komórki kolumny nr 1 Pozostałe komórki kolumny nr 2 Pozostałe komórki kolumny nr n Rys. 2 Organizacja menu MiCOM P12y Nr

10 3.1 Ekran domyślny Po zasileniu przekaźnika na czas ok. 3 sekund inicjowane są testy programowe i sprzętowe i w przypadku pomyślnego wyniku testu - wyświetlony zostaje ekran domyślny, który konfigurowany jest przez użytkownika kolumna KONFIGURACJA., komórka <Wyswietlacz>. Każdorazowo po upływie 15 minut od czasu ostatniej manipulacji na klawiaturze, przekaźnik powraca do ustawionego wcześniej ekranu domyślnego, a tryb edycji danych, jeśli taki był wcześniej wprowadzony wygasa. W przypadku wystąpienia zakłócenia, na wyświetlaczu pojawia się ekran z przyczyną tego zakłócenia. Do momentu ustania przyczyny pobudzenia i skasowania komunikatu przez obsługę (zdalnie lub lokalnie) ekran alarmu będzie miał zawsze wyższy priorytet nad ekranem domyślnym. 3.2 Hasło Dostęp do większości informacji dotyczących konfiguracji przekaźnika zabezpieczony jest hasłem. Hasło składa się z 4 alfanumerycznych znaków. Hasłem fabrycznym jest AAAA. Hasło może być modyfikowane przez użytkownika. Dostęp do niego znajduje się w kolumnie PARAMETRY w komórce <Haslo>. W przypadku utraty hasła dostęp do modyfikacji nastaw jest zablokowany. Jeżeli to się wydarzy, należy skontaktować się z producentem oraz podać numer seryjny przekaźnika, aby otrzymać odpowiednie hasło Wprowadzenie hasła W przypadku konieczności modyfikacji danych konfiguracyjnych przekaźnika lub potrzeby dostępu do czynności manipulacyjnych (np. kasowanie liczników) należy wprowadzić hasło. W tym celu w kolumnie PARAMETRY należy przejść do komórki: Haslo **** Hasło składa się z liter od A do Z. Hasło wprowadza się litera po literze przy użyciu klawiszy oraz (do tyłu i do przodu alfabetu). Migający kursor informuje o miejscu, w którym litera hasła będzie modyfikowana. Po wybraniu każdej litery należy nacisnąć klawisz, aby wprowadzić następną literę. Po wpisaniu hasła należy nacisnąć klawisz, aby je potwierdzić. Jeżeli hasło jest prawidłowe, na wyświetlaczu pojawi się napis HASLO OK. i możliwy będzie dostęp do edycji danych; w innym przypadku na wyświetlaczu pojawi się napis ZLE HASLO. W przypadku wpisania poprawnego hasła w prawym dolnym rogu pojawi się litera P informująca, że aktywny jest tryb edycji nastaw. W przypadku rezygnacji z wprowadzenia hasła należy wcisnąć klawisz. UWAGA: W czasie, kiedy hasło jest wprowadzone, zmiany nastaw poprzez port RS 232 lub RS 485 nie są możliwe. 3.3 Modyfikacja parametrów Przed próbą modyfikacji parametrów menu należy wprowadzić hasło, a następnie przejść do komórki, której wartość ma być zmieniona. Po wciśnięciu klawisza migający kursor zachęci do modyfikacji wybranego parametru. Do zmiany wartości służą klawisze oraz. Po zakończeniu wprowadzania nastaw należy potwierdzić modyfikacje klawiszem. Klawiszem rezygnuje się z zapisania wprowadzonych zmian. Nr

11 3.4 Składniki menu Jak uprzednio, menu przekaźnika MiCOM P12y jest podzielone na kilka sekcji: 1. PARAMETRY 2. KOMENDY 3. KONFIGURACJA 4. POMIARY 5. KOMUNIKACJA 6. ZABEZPIECZ. GR1 7. ZABEZPIECZ. GR2 8. ZABEZPIECZ. GR8 9. KONTR.AUTOMATYKI 10. REJESTRATOR Przejście do tych pozycji menu od ekranu domyślnego możliwe jest przy pomocy przycisku Powrót do ekranu domyślnego z pozycji menu lub podmenu dokonuje się przyciskiem PARAMETRY Uzyskanie dostępu do menu PARAMETRY z poziomu ekranu domyślnego osiągane jest przyciskiem. PARAMETRY Nagłówek z menu PARAMETRY Hasło Jezyk Opis Pola **** Polski P127 W celu modyfikacji nastawień i parametrów przekaźnika MiCOM należy wprowadzić hasło. Aby wprowadzić hasło należy nacisnąć przycisk Tryb wprowadzania hasła litera po literze w przód i w tył alfabetu przy pomocy przycisków. Przejście do wyboru następnej litery dokonuje się przy pomocy przycisku. Ostatecznie do zatwierdzenia hasła należy nacisnąć przycisk. Jeśli hasło jest prawidłowe pojawi się informacja na ekranie HASŁO OK. Uwaga: Fabrycznie nastawiono stan wyjściowy do wprowadzenia hasła na AAAA. Jak tylko hasło zostanie wprowadzone zmiany nastaw przez zdalną / miejscową komunikację (RS485 lub RS 232) nie będą akceptowane. Wybór języka wyświetlanego menu Wyświetlenie wersji przekaźnika MiCOM Opis Obiektu Przedstawia nazwę wyposażenia przekaźnika. ALST Wersja Programu Wyświetlanie wersji oprogramowania. 13.A Nr

12 Częstotliwość 50 Hz Aktywna Grupa Nominalna wartość częstotliwości sieciowej. Do wyboru 50 lub 60 Hz. W celu wyboru żądanej wartości należy nacisnąć i następnie. Zatwierdzenie dokonanych zmian przy pomocy. Wyświetlanie wersji oprogramowania. 1 Wejścia Stan Wejścia CBA98 Stan Wyjscia Stan Wyświetlanie stanów wejść logicznych. Dla wersji P125 wejścia logiczne są ponumerowane od 1 do 4, natomiast dla wersji P126 i P127 od 1 do 7, począwszy od prawej strony. Wyświetlenie stanu 0 oznacza wejście nie pobudzone, natomiast stan 1 oznacza wejście pobudzone. Wyświetlanie stanów wejść logicznych wyłącznie dla P127 z dodatkowymi 5 wejściami (wersja P127xx1 lub P127xx3 Wyświetlanie stanów wyjść logicznych. Dla wersji P125 wyjścia logiczne są ponumerowane od 1 do 6, natomiast dla wersji P126 i P127 od 1 do 8, począwszy od prawej strony. Wyświetlenie stanu 0 oznacza wyjście nieaktywne, natomiast stan 1 oznacza wyjście aktywne. Uwaga: Wyjście alarmowe (RL0) nie jest pokazywane w menu stanów wyjść Data Czas 10/06/10 13:57:44 Wyświetlanie daty. W tym przykładzie ustawioną datą jest 10 czerwiec 2010 Wyświetlanie czasu. W tym przykładzie ustawionym czasem jest: godzina 13, minuta 57 i 44 sekunda KOMENDY Menu KOMENDY pozwala na wysyłanie z poziomu menu komend na sterowanie wyłącznikiem (zamknięcie i otwarcie). Komendy te są zapisywane w rejestrze zdarzeń. Po aktywowaniu danej komendy każdorazowo generowany jest alarm Zdalne wylaczenie. Alarm ten może być blokowany. W takim przypadku diody TRIP oraz ALARM nie będą aktywowane. Uzyskanie dostępu do menu KOMENDY z poziomu ekranu domyślnego osiągane jest przyciskiem i następnie do osiągnięcia nagłówka menu. KOMENDY Nagłówek z menu KOMENDY. Tylko dla P127 Ogolne Kasuj Nie Kasuje zawartość wszystkich rejestrów (zdarzeń, wyłączeń, zakłóceń), podtrzymane LED, alarmy, liczniki oraz danych diagnostycznych wyłącznika Komenda nie kasuje podtrzymanych styków RL1 oraz pozostałych wyjść przekaźnikowych Nr

13 Komenda Otw Nie Komenda Zam Nie Pob.Rej.Zakl. Wysyła komendę na otwarcie wyłącznika bezpośrednio z klawiatury. Komenda ta jest trwale przypisana do wyjścia RL1 Wysyła komendę na zamknięcie wyłącznika bezpośrednio z klawiatury. Komenda tą można przypisać do wyjścia przekaźnikowego od RL2 do RL8 Wysyła komendę na wyzwolenie rejestratora zakłóceń Nie KONFIGURACJA Menu KONFIGURACJA umożliwia konfigurację: etykiet używanych do wyświetlania prądów i napięć, zakresów prądowych i napięciowych przekładników w obwodach fazowych i doziemnych, zakresów napięcia fazowego i międzyfazowego przekładników napięciowych, diod DIODA 5 do 8, polaryzacji wejść binarnych, trybu działania wyjść przekaźnikowych (NO lub NZ), trybu testowania wyjść przekaźnikowych, wybór funkcji pobudzających sygnalizację alarmową, zaawansowanych ustawień dla protokołów komunikacyjnych (RS485) Uzyskanie dostępu do menu KONFIGURACJA z poziomu ekranu domyślnego osiągane jest przyciskiem i następnie do osiągnięcia nagłówka menu Opcje podstawowe KONFIGURACJA Nagłówek z menu KONFIGURACJA. Opcje Podstawowe Nagłówek podmenu OPCJE PODSTAWOWE Dostęp do zawartości podmenu przy pomocy przycisku. Podłącz.Przekł.U 3Vpn PU Zabezp. Zabezp. P-P Kier.Wirowania L1_L2_L3 Edycja sposobu połączenia i dokonanie wyboru z zastosowaniem powyższych reguł. Dostępne opcje: 3Vpn, 2Vpp+Vo, 2Vpn+Vo Edycja trybu działania zabezpieczeń napięciowych. Dostępne opcje: Zabezp. P-P (próg rozruchowy względem napięcia międzyfazowego), Zabezp. P-N (próg rozruchowy względem napięcia fazowego) Komórka widoczna wyłącznie po wybraniu opcji 2Vpn+Vo lub 3Vpn Wybór kierunku wirowania faz. W przypadku pomyłki połączeń faz przekładników prądowych pozwala wyeliminować błędy związane z nieprawidłowym pomiarem mocy i energii. Nr

14 PPm1 faza Brak PPm2 faza Brak Tryb pomiaru? Brak Konfiguracja pierwszego przekładnika prądowego pomiarowego: wybór fazy fizycznie podłączonej do PPm1 Dostępne opcje: Brak, L1, L2, L3. Tylko P127 Konfiguracja drugiego przekładnika prądowego pomiarowego: wybór fazy fizycznie podłączonej do PPm2 Dostępne opcje: Brak, L1, L2, L3. Tylko P127 Konfiguracja kwadrantu dla mocy czynnej i biernej zgodnie z poniższym diagramem Dostępne opcje: P(+)&Q(+), P(-)&Q(+), P(+)&Q(-), P(-)&Q(-) Tylko P126 i P127 Pomiar Domyslny RMS IL1 Wyświetlanie domyślnej wartości prądu (przez wybór spośród fazy L1, fazy L2, fazy L3, Io lub tych 4 wielkości jednocześnie). Po wyborze ostatnie opcji na ekranie wyświetlane będą: IL1 RMS IL3 RMS IL2 RMS Io RMS Ozn.Fazy L1 L2 L3 N Wybór prefiksu dla danej fazy Dostępne opcje: L1 L2 L3 N, A B C o, R S T E TDD IL1m TDD IL2m TDD IL3m xx A xx A xx A Nastawa wartości prądu obciążenia systemu IL. Prąd ten jest wykorzystywany do obliczenia parametru jakościowego TDD (Total Demand Distortion) Jeśli wybrana jest tylko jedna wartość (np. Iam TDD = IAm), wówczas IAm będzie domyślną wielkością dla pozostałych faz IBm i ICm Zakres nastaw wynosi od 0,00 % do 200 % z krokiem 1 % Komórka widoczna tylko dla P127 z opcją przekładników pomiarowych Jak dla Iam TDD Jak dla Iam TDD Synch.czasu IRIG-B Tryb synchronizacji czasu Dostępne opcje: IRIG-B, Wejscie.opto, KOM1, KOM2 (czas jest synchronizowany z wybranego wejścia), Automatycznie (urządzenie skanuje automatycznie wszystkie dostępne wejścia) Tylko dla P127 z opcją synchronizacji czasu Nr

15 IRIG-B Modulowany Tryb sygnału synchronizacji czasu poprzez IRIG-B Dostępne opcje: Modulowany lub Niemodulowany Tylko dla P127 z opcją synchronizacji czasu Przekładnia I/U KONFIGURACJA Nagłówek z menu KONFIGURACJA. Przekładnia I/U Nagłówek podmenu Przekładnia I/U Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Pierwotna I Wtórna In 1000 A 5 A Wyświetlanie zakresu strony pierwotnej przekładnika prądowego, fazowego. Zakres nastaw wynosi od 1 do (Nastawienia są dostępne dla wersji przekaźnika P126 i P127). Wyświetlanie zakresu strony wtórnej przekładnika prądowego, fazowego. Wybór wartości pomiędzy 1 i 5. (Nastawienia są dostępne dla wersji przekaźnika P126 i P127). Pierwotna Io 1000 A Wyświetlanie zakresu strony pierwotnej przekładnika prądowego, ziemnozwarciowego. Zakres nastaw wynosi od 1 do Wtórna Ion Wyświetlanie zakresu strony wtórnej przekładnika prądowego, ziemnozwarciowego. Wybór wartości pomiędzy 1 i 5. 5 A Poniższe ekrany i nastawy zawiera w sobie tylko przekaźnik P127. Pierwotna U 1000 kv Wyświetlanie zakresu strony pierwotnej przekładnika napięciowego, fazowego. Zakres nastaw wynosi od 0,1 do 1000kV - krok 0,01. W modelu V: od 220 do 480V - krok 1V. Wtórna Un 100 V Wyświetlanie zakresu strony wtórnej przekładnika napięciowego, fazowego. Zakres nastaw zależy od kodu rodzajowego przekaźnika. Zakres może być od 57 do 130V - krok 0,1V. Dla modelu V to okno nie jest pokazywane. Poniższe ekrany są pokazywane tylko przy wyborze połączeń: 2Vpp+Vo, 2Vpn+Vo. Pierwotna Uo Wyświetlanie zakresu strony pierwotnej przekładnika napięciowego, ziemnozwarciowego. Zakres nastaw wynosi od 0,1 do 1000kV V krok 0,01. W modelu V: od 220 do 480V - krok 1V. Wtórna Uon 100 V Wyświetlanie zakresu strony wtórnej przekładnika napięciowego, ziemnozwarciowego. Zakres nastaw zależy od kodu rodzajowego przekaźnika. Zakres może być od 57 do 130V - krok 0,1V. Dla modelu V to okno nie jest pokazywane. Poniższe ekrany są pokazywane tylko dla opcji z pomiarowymi przekładnikami prądowymi. Pierwotna Im Wyświetlanie zakresu strony pierwotnej pomiarowego przekładnika prądowego. Zakres nastaw wynosi od 1 do A Tylko dla P127 Nr

16 Wtorna Im 1 A Instrukcja obsługi P125 / P126 / P127 Wyświetlanie zakresu strony wtórnej pomiarowego przekładnika prądowego. Zakres nastaw wynosi 1 lub 5. Tylko dla P127 UWAGA: W przekaźniku P127 nie wszystkie pomiary można odczytywać w trybie bezpośrednim, co oznacza, że niektóre osiągane są w trybie pośrednim. Te pomiary nazwano pomiarami pochodnymi. Są one funkcjami przybierającymi postać elektrycznego napięcia Diody LED W celu uzyskania dostępu do KONFIGURACJI podmenu LED należy nacisnąć i aż do osiągnięcia tego menu. Poniższa tabela przedstawia funkcje zabezpieczeniowe swobodnie powiązane z LED-ami MiCOM dla każdego typu przekaźnika. Oznaczenie P125 P126 P127 Informacja I> x x Pierwszy próg pobudzenia bezzwłocznie ti> x x Pierwszy próg pobudzenia zwłocznie tia> x Pierwszy próg pobudzenia zwłocznie w fazie L1 tib> x Pierwszy próg pobudzenia zwłocznie w fazie L2 tic> x Pierwszy próg pobudzenia zwłocznie w fazie L3 I>> x x Drugi próg pobudzenia bezzwłocznie ti>> x x Drugi próg pobudzenia zwłocznie I>>> x x Trzeci próg pobudzenia bezzwłocznie ti>>> x x Trzeci próg pobudzenia zwłocznie Io> x x x Pierwszy próg pobudzenia doziemnego bezzwłocznie tio> x x x Pierwszy próg pobudzenia doziemnego zwłocznie Io>> x x x Drugi próg pobudzenia doziemnego bezzwłocznie tio>> x x x Drugi próg pobudzenia doziemnego zwłocznie Io>>> x x x Trzeci próg pobudzenia doziemnego bezzwłocznie tio>>> x x x Trzeci próg pobudzenia doziemnego zwłocznie Io>>>> x Czwarty próg pobudzenia doziemnego bezzwłocznie tio>>>> x Czwarty próg pobudzenia doziemnego zwłocznie P> x Pierwszy nadmocowy próg pobudzenia mocy czynnej bezzwłocznie tp> x Pierwszy nadmocowy próg pobudzenia mocy czynnej zwłocznie P>> x Drugi nadmocowy próg pobudzenia mocy czynnej bezzwłocznie tp>> x Drugi nadmocowy próg pobudzenia mocy czynnej zwłocznie P< x Pierwszy podmocowy próg pobudzenia mocy czynnej bezzwłocznie tp< x Pierwszy podmocowy próg pobudzenia mocy czynnej zwłocznie P<< x Drugi podmocowy próg pobudzenia mocy czynnej bezzwłocznie tp<< x Drugi podmocowy próg pobudzenia mocy czynnej zwłocznie Q> x Pierwszy nadmocowy próg pobudzenia mocy biernej bezzwłocznie tq> x Pierwszy nadmocowy próg pobudzenia mocy biernej zwłocznie Q>> x Drugi nadmocowy próg pobudzenia mocy biernej bezzwłocznie tq>> x Drugi nadmocowy próg pobudzenia mocy biernej zwłocznie Q< x Pierwszy podmocowy próg pobudzenia mocy biernej bezzwłocznie tq< x Pierwszy podmocowy próg pobudzenia mocy biernej zwłocznie Q<< x Drugi podmocowy próg pobudzenia mocy biernej bezzwłocznie tq<< x Drugi podmocowy próg pobudzenia mocy biernej zwłocznie Po/Iocos> x x x Pierwszy ziemnozwarciowy nadmiarowomocowy Iocos próg pobudzenia bezzwłocznie tpo/iocos> x x x Pierwszy ziemnozwarciowy nadmiarowomocowy Iocos próg pobudzenia zwłocznie Nr

17 Po/Iocos>> x x x Drugi ziemnozwarciowy nadmiarowomocowy Iocos próg pobudzenia bezzwłocznie tpo/iocos>> x x x Drugi ziemnozwarciowy nadmiarowomocowy Iocos próg pobudzenia zwłocznie Is2> x x Pierwszy nadprądowy, składowej przeciwnej, próg pobudzenia bezzwłocznie Is2>> x x Drugi nadprądowy, składowej przeciwnej, próg pobudzenia bezzwłocznie Is2>>> x x Trzeci nadprądowy, składowej przeciwnej, próg pobudzenia bezzwłocznie tis2> x x Pierwszy nadprądowy, składowej przeciwnej, próg pobudzenia zwłocznie tis2>> x x Drugi nadprądowy, składowej przeciwnej, próg pobudzenia zwłocznie tis2>>> x x Trzeci nadprądowy, składowej przeciwnej, próg pobudzenia zwłocznie Przec.Cpl x x Próg pobudzenia zabezpieczenia termicznego bezzwłocznie I< x x Podprądowy próg pobudzenia bezzwłocznie ti< x x Podprądowy próg pobudzenia zwłocznie U> x Pierwszy nadnapięciowy próg pobudzenia bezzwłocznie tu> x Pierwszy nadnapięciowy próg pobudzenia zwłocznie U>> x Drugi nadnapięciowy próg pobudzenia bezzwłocznie tu>> x Drugi nadnapięciowy próg pobudzenia zwłocznie U< x Pierwszy podnapięciowy próg pobudzenia bezzwłocznie tu< x Pierwszy podnapięciowy próg pobudzenia zwłocznie U<< x Drugi podnapięciowy próg pobudzenia bezzwłocznie tu<< x Drugi podnapięciowy próg pobudzenia zwłocznie Uo>>>> x x x Pierwszy nadnapięciowy resztkowy próg pobudzenia bezzwłocznie tuo>>>> x x x Pierwszy nadnapięciowy resztkowy próg pobudzenia zwłocznie F1 x Pierwszy częstotliwościowy próg pobudzenia bezzwłocznie tf1 x Pierwszy częstotliwościowy próg pobudzenia zwłocznie F2 x Drugi częstotliwościowy próg pobudzenia bezzwłocznie tf2 x Drugi częstotliwościowy próg pobudzenia zwłocznie F3 x Trzeci częstotliwościowy próg pobudzenia bezzwłocznie tf3 x Trzeci częstotliwościowy próg pobudzenia zwłocznie F4 x Czwarty częstotliwościowy próg pobudzenia bezzwłocznie tf4 x Czwarty częstotliwościowy próg pobudzenia zwłocznie F5 x Piąty częstotliwościowy próg pobudzenia bezzwłocznie tf5 x Piąty częstotliwościowy próg pobudzenia zwłocznie F6 x Szósty częstotliwościowy próg pobudzenia bezzwłocznie tf6 x Szósty częstotliwościowy próg pobudzenia zwłocznie FP ZAKR. x Błąd pomiaru częstotliwości df/dt1 x Pierwszy próg zmian częstotliwości w czasie df/dt2 x Drugi próg zmian częstotliwości w czasie df/dt3 x Trzeci próg zmian częstotliwości w czasie df/dt4 x Czwarty próg zmian częstotliwości w czasie df/dt5 x Piąty próg zmian częstotliwości w czasie df/dt6 x Szósty próg zmian częstotliwości w czasie U.Przew. x x Wykrycie nieciągłości obwodu bezzwłocznie LRW x x Uszkodzenie w obwodzie wyłączania wyłącznika KONap x Kontrola pomiarowych obwodów napięciowych KOPrad x Kontrola pomiarowych obwodów prądowych Wejście 1 x x x Pobudzenie wejścia logicznego nr 1 Wejście 2 x x x Pobudzenie wejścia logicznego nr 2 Wejście 3 x x x Pobudzenie wejścia logicznego nr 3 Wejście 4 x x x Pobudzenie wejścia logicznego nr 4 Wejście 5 x x Pobudzenie wejścia logicznego nr 5 Wejście 6 x x Pobudzenie wejścia logicznego nr 6 Wejście 7 x x Pobudzenie wejścia logicznego nr 7 Wejście 8 x Pobudzenie wejścia logicznego nr 8 Nr

18 Wejście 9 x Pobudzenie wejścia logicznego nr 9 Wejście A x Pobudzenie wejścia logicznego nr 10 Wejście B x Pobudzenie wejścia logicznego nr 11 Wejście C x Pobudzenie wejścia logicznego nr 12 SPZ/St x x SPZ aktywny SPZ w.blok x x SZP zablokowany (wewnętrznie) SPZ z.blok x x SZP zablokowany (zewnętrznie) t ZZ1 x x x Zabezpieczenie zewnętrzne 1 zwłocznie t ZZ2 x x x Zabezpieczenie zewnętrzne 2 zwłocznie t ZZ3 x x x Zabezpieczenie zewnętrzne 3 zwłocznie t ZZ4 x x x Zabezpieczenie zewnętrzne 4 zwłocznie t ZZ5 x x Zabezpieczenie zewnętrzne 5 zwłocznie t ZZ6 x x Zabezpieczenie zewnętrzne 6 zwłocznie t ZZ7 x x Zabezpieczenie zewnętrzne 7 zwłocznie t ZZ8 x x Zabezpieczenie zewnętrzne 8 zwłocznie t ZZ9 x x Zabezpieczenie zewnętrzne 9 zwłocznie t ZZA x x Zabezpieczenie zewnętrzne 10 zwłocznie t ZZB x x Zabezpieczenie zewnętrzne 11 zwłocznie t ZZC x x Zabezpieczenie zewnętrzne 12 zwłocznie t ZNZW x x Zabezpieczenie przed załaczeniem na zwarcie trown A x x x Równanie logiczne A trown B x x x Równanie logiczne B trown C x x x Równanie logiczne C trown D x x x Równanie logiczne D trown E x x x Równanie logiczne E trown F x x x Równanie logiczne F trown G x x x Równanie logiczne G trown H x x x Równanie logiczne H Uwaga: Każdy wskaźnik LED może być pobudzony do świecenia przez jeden lub więcej parametrów (logika sumowania OR). Przykład nastawiania DIODA 5 w przekaźniku P127: KONFIGURACJA Nagłówek z menu KONFIGURACJA. Diody Led Dioda 5 I> Nie Nagłówek podmenu LED. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybrano : Dioda 5 świeci po wystąpieniu I> start Wybrano Nie: Brak świecenia po wystąpieniu I> start Nr

19 Konfiguracja wejść Instrukcja obsługi P125 / P126 / P127 KONFIGURACJA Nagłówek z menu KONFIGURACJA. Wejscia Konfiguracja Ekran dla P125 Wejścia :4321 Ekran dla P126 i P127 Wejścia : Wejścia :89ABC Napiecie Wej. = DC Nagłówek z podmenu Wejścia KJonfiguracja Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Modyfikacja możliwa jest po naciśnięciu i następnie w celu wyboru stanu H/L dla każdego wejścia. Potwierdzenie wyboru przyciskiem. Wskazówka: = stan wysoki, = stan niski. Modyfikacja możliwa jest po naciśnięciu i następnie w celu wyboru stanu H/L dla każdego wejścia. Potwierdzenie wyboru przyciskiem. Wskazówka: = stan wysoki, = stan niski. Konfiguracja dodatkowych wejść dla opcji 12 wejjść binarnych Tylko dla p127 Wskazówka: = stan wysoki, = stan niski. Konfiguracja rodzaju napięcia roboczego dla wejść binarnych Dostępne opcje: DC (napięcie stałe) lub AC (napięcie przemienne) Wybór trybu działania przekaźników KONFIGURACJA Nagłówek z menu KONFIGURACJA. Wyjscia Przek Bezp : Tryb Testowania Nie Nagłówek z podmenu Wyjscia Przek. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Konfiguracja trybu działania styków poszczególnych wyjść przekaźnikowych w kolejności: RL8 RL7 RL6 RL5 RL4 RL3 RL2 RL1. (RL6 do RL1 dla P125) Aby ustawić tryb działania bierny (normalnie zwarty) należy pod jego numerem ustawić stan 1 i zatwierdzić klawiszem. Wybrano : Załączenie możliwości sprawdzania przekaźników UWAGA: W tym trybie zapala się dioda Alarm Wybrano Nie: Odstawienie możliwości sprawdzania przekaźników Nr

20 Przek. 8765W4321 Kom Sterowanie poszczególnymi wyjściami przekaźnikowymi w kolejności: RL8, RL7 RL6 RL5 Watchdog (RL0) RL4 RL3 RL2 RL1. (RL6 do RL1 dla P125) Aby pobudzić dany przekaźnik należy pod jego numerem ustawić stan 1 i zatwierdzić klawiszem Wybór aktywności grupy zabezpieczeń Zmiana grupy nastaw jest zablokowana jeśli aktywny jest alarm za wyjątkiem tych, które generowane są przez równania logiczne. W przypadku chęci zmiany grupy nastaw przy aktywnym alarmie, operacja taka zostanie zapamiętana i wykonana automatycznie po ustąpieniu i skasowaniu sygnalizacji alarmowej. Zmiana grupy nastaw możliwa jest wyłącznie w przypadku, gdy żadna funkcja zabezpieczeniowa nie jest pobudzona (wyjątkiem jest zabezpieczenie przeciążeniowe) KONFIGURACJA Nagłówek z menu KONFIGURACJA. Wybór grupy Zmiana Grupy WEJ. Grupa nastaw 1 Grupa Docelowa 1 Grupa z log. Poz.=0 1 Grupa z log. Poz.=1 2 Nagłówek z podmenu Wybór grupy. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór sposobu zmiany grupy nastaw Możliwość wyboru: WEJ. pobudzenie wejścia binarnego aktywuje grupę nastaw 2 MENU zmiana grupy nastaw odbywa się poprzez nastawę w menu Wybór działania nastawianej grupy przez naciśnięcie i następnie. Potwierdzenie wyboru przyciskiem. UWAGA: Ekran dostępny tylko dla wybranej opcji MENU Dostępne opcje : 1 i 2 dla P125 oraz 1, 2, 3, 4, 5, 6, 7, 8 dla P127 W P127 po otrzymaniu komendy systemowej zmiany grup nastaw zostanie ona przełączona z grupy ustawionej w komórce Grupa nastaw do grupy z komórki Grupa docelowa W P125/P126 grupa docelowa nie istnieje bowiem zmiany nastaw zawsze odbywają się pomiędzy grupami 1 i 2 Wybór docelowej grupy nastaw. W P127 po otrzymaniu komendy systemowej zmiany grup nastaw zostanie ona przełączona z grupy ustawionej w komórce Grupa nastaw do grupy z komórki Grupa docelowa Dostępne opcje : 0 do 8 dla P127 Uwaga: Dla nastawy 0 po otrzymaniu komendy systemowej, grupa nastaw zostanie zmieniona z Grupa nastaw do 1. Następna komenda zmienia grupę z 1 na 2 i na odwrót Nastawa określa, która grupa nastaw zostanie aktywowana przy braku pobudzenia wejścia binarnego Komórka wyświetlana wyłącznie dla opcji Zmiana Grupy = WEJ Tylko dla P127 Nastawa określa, która grupa nastaw zostanie aktywowana przy pobudzeniu wejścia binarnego Komórka wyświetlana wyłącznie dla opcji Zmiana Grupy = WEJ Tylko dla P127 Nr

21 kopiuj z kopiuj do Grupa kopiuj? G1 G2 Nie Instrukcja obsługi P125 / P126 / P127 Komórki kopiuj z oraz kopiuj do określają konfiguracje kopiowania. Nastawy nie są zmieniane jeśli są kopiowane to tej samej grupy. Kopiowanie do aktywnej grupy nastaw powoduje nadpisanie aktywnych nastaw. Komórka Wykonaj pojawia się po zmianie wartości parametru komórki kopiuj do Tylko dla P127 Jak dla kopiuj z Tylko dla P127 Kopiuje nastawy z grupy określonej w komórce kopiuj z do grupy określonej w komórce kopiuj do Dostępne opcje: Nie lub Sygnalizacja alarmowa KONFIGURACJA Nagłówek z menu KONFIGURACJA. Alarmy Potw.Pobudzeń Nie Potw.Diod LED Nie BLK Alarm funkc. Nie Nagłówek z podmenu Alarmy. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybrano : Załączenie możliwości kasowania sygnalizacji alarmowej od chwilowych pobudzeń funkcji zabezpieczeniowych. Wybrano Nie: Konieczność każdorazowego kasowania sygnalizacji klawiszem C Wybrano : Załączenie możliwości kasowania sygnalizacji alarmowej od kolejnych zakłóceń Wybrano Nie: Samoczynne skasowanie sygnalizacji po wystąpieniu kolejnego pobudzenia Wybrano : Blokowanie pobudzania diody Alarm po zadziałaniu funkcji określonej w parametrze funkc Wybrano Nie: Automatycznie zapalana dioda Alarm po zadziałaniu funkcji funkcj Nastawą domyślną jest Nie za wyjątkiem Zdalne WYL Poniższa tabela zawiera listę wszystkich sygnałów określonych w parametrze funkc funkc Opis P125 P126 P127 Ster Komenda wyłączenia przypisana do wejścia binarnego. x x x Domyślną nastawą jest. Kolejna tabela określa priorytet wykonywania komend w przypadku otrzymania komendy otwarcia wyłącznika ti< Bezzwłoczna i zwłoczna funkcja podprądowa ti< x x tu< / tu<< Bezzwłoczna i zwłoczna funkcja podnapięciowa tu< / x x tu<< tp< / tp<< Bezzwłoczna i zwłoczna funkcja pomocowa mocy x czynnej tp< / tp<< tq< / tq<< Bezzwłoczna i zwłoczna funkcja pomocowa mocy x biernej tq< / tq<< F1 do F6 Bezzwłoczna funkcja częstotliwościowa stopnia 1 do 6 x Nr

22 [79] zew blok Blokowanie SPZ z wejścia binarnego x x tzz1 do tzz4 Bezzwłoczna i zwłoczna funkcja zabezpieczenia x x x zewnętrznego ZZ1 do ZZ4 tzz5 do tzz7 Bezzwłoczna i zwłoczna funkcja zabezpieczenia x x zewnętrznego ZZ5 do ZZ7 tzz8 do tzzc Bezzwłoczna i zwłoczna funkcja zabezpieczenia x zewnętrznego ZZ8 do ZZC trown.a do trown.h Wyjście równania Rown.A do Rown.H x x x Przypadek RL1 przypisany do Zdalne WYL Nie Nie BLK Alarm Zdalne WYL Nie Nie Rezultat Dioda TRIP Brak Brak Jest Brak Dioda ALARM Jest Brak Jest Brak Komunikat alarmowy na wyświetlaczu Nie Nie Zdarzenie systemowe Zapis w menu Rejestrator/Zapis zaklocen Nie Nie Pobudzenie RL1 Nie Nie Ustawienie formatu daty KONFIGURACJA Nagłówek z menu KONFIGURACJA. Format Daty Format Daty ZWYKLY Nagłówek z podmenu Format daty Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór sposobu wyświetlania daty. Możliwość wyboru: ZWYKLY, IEC Czestotliwość df/dt KONFIGURACJA Nagłówek z menu KONFIGURACJA. Czestotliwosc df/dt Blok.Zab.Freq. U< = 5 V Nagłówek z podmenu częstotliwość df/dt Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wyświetlanie progu napięciowego, poniżej którego zabezpieczenie częstotliwościowe zostanie zablokowane. Zakres nastawiania: od 5 do 130 V. Nr

23 df/dt LB Cykli 5 df/dt LB Potw. 4 Odst.Blok. df/dt >20 Hz/s Nie Szybkość zmian częstotliwości df/dt określana jest na podstawie obliczeń zmian średniej wartości f w zakresie określonej przez parametr liczby cykli Zakres nastawiania: 1 do 200 Tylko dla P127 Liczba cykli df/dt niezbędna do potwierdzenia zakłócenia Zakres nastawiania: 1 do 12 Tylko dla P127 Jeśli ustawiono: pomiar częstotliwości blokuje obliczenie df/dt, jeśli prędkość zmian będzie większa od 20 Hz/s Jeśli ustawiono: Nie obliczenia df/dt będą zawsze realizowane Zakres nastawiania: / Nie Tylko dla P POMIARY Menu POMIARY umożliwia odczyt rozmaitych pomiarów. W przekaźniku P127 nie ma możliwości odczytania wszystkich pomiarów napięcia w trybie bezpośrednim. Niektóre uzyskiwane są w trybie pośrednim. Te pomiary nazwano pomiarami obliczonymi. Poniższa tabela pokazuje pomiary napięcia zależne od trybu połączeń przekładników napięciowych. Napięcie Konfiguracja 3Vpn Pomiary na wyświetlaczu Konfiguracja 2Vpn + Vo Pomiary na wyświetlaczu Konfiguracja 2Vpp + Vo Pomiary na wyświetlaczu L1 Mierzone Mierzone - Nie L2 Mierzone Mierzone - Nie L3 Mierzone Obliczone - Nie L1-L2 Obliczone Obliczone Mierzone L2-L3 Obliczone Obliczone Mierzone L3-L1 Obliczone Obliczone Obliczone N Obliczone Mierzone Mierzone Podobnie dla pomiarów mocy i energii: Konfiguracja 3Vpn Pomiary na wyświetlaczu Konfiguracja 2Vpn + Vo Pomiary na wyświetlaczu Konfiguracja 2Vpp + Vo Pomiary na wyświetlaczu P (kw) Mierzone Obliczone Obliczone Nie Q (kvar) Mierzone Obliczone Obliczone Nie S (kva) Mierzone Obliczone Obliczone Nie Cos ϕ Mierzone Obliczone Obliczone En.cz.pob Mierzone Obliczone Obliczone En.cz.odd Mierzone Obliczone Obliczone En.bi.pob Mierzone Obliczone Obliczone En.bi.odd Mierzone Obliczone Obliczone En.poz. Mierzone Obliczone Obliczone Nr

24 Poniższa tabela zawiera wszystkie dostępne pomiary w przekaźnikach P125, P126 i P127 Wyświetlane Jedn. Opis P125 P126 P127 Częstotliwość Hz Wskazanie wartości częstotliwości sieciowej X X X pobranej z prądu. Jeśli nie są mierzone żadne wartości analogowe ekran pokazuje XX.XX Hz IL1 A Wskazanie wartości prądu fazy L1, L2, L3 X X IL2 IL3 (wartości skutecznej) uwzględniające przekładnię przekładnika prądowego, fazowego (podmenu KONFIGURACJA/PRZEKŁADNIA) Io A Wskazanie wartości prądu ziemnozwarciowego X X X (wartość RMS) z uwzględnieniem przekładni przekładnika prądowego ziemnozwarciowego (podmenu KONFIGURACJA/PRZEKŁADNIA) Is1 A Wskazanie wartości składowej zgodnej X X Is2 A Wskazanie wartości składowej przeciwnej X X Stosunek Is2/Is1 % Wskazanie wartości ilorazu składowej przeciwnej do składowej zgodnej. Wartość ta wykorzystywana X X U1 U2 U3 U12 U23 V V jest w funkcji Uszkodzony Przewód Wskazanie wartości RMS napięcia fazy L1, L2, L3 Uwaga: Tylko przy wyborze połączenia 3Vpn lub 2Vpn+Vr Wskazanie wartości RMS napięcia międzyfazowego UL1-L2, UL2-L3, UL3-L1 Uwaga: Tylko przy wyborze połączenia 2Vpp+Vr U31 Uo V Wskazanie wartości szczytowej napięcia ziemnozwarciowego wyliczonego z uwzględnieniem połączenia i przekładni przekładnika napięciowego ziemnozwarciowego. X X X X X Po W Wskazanie wartości mocy zerowej Io ^ Uo X X X IoCos A Wskazanie wartości składowej czynnej prądu X X X zerowego Io^Uo Kat Wskazanie wartości kąta przesunięcia fazowego pomiędzy prądem składowej zerowej i napięciem składowej zerowej X X X IL1^IL2 Kat IL1^IL3 Kat Wskazanie wartości kąta przesunięcia fazowego pomiędzy prądami fazowymi L1 i L2, L1 i L3 X X IL1^U1 Kat IL1^U2 Kat IL1^U3 Kat Wskazanie wartości kąta przesunięcia fazowego pomiędzy prądem fazowymi L1 i napięciem UL1 lub prądem fazowymi L1 i napięciem UL2 lub prądem fazowymi L1 i napięciem UL3 Uwaga: Tylko przy wyborze połączenia 3Vpn lub 2Vpn+Vr X IL1^U12 Kat IL1^U23 Kat IL1^U31 Kat Wskazanie wartości kąta przesunięcia fazowego pomiędzy prądem fazowymi L1 i napięciem międzyfazowym UL1-L2 lub prądem fazowymi L1 i X Nr

25 napięciem UL2-L3 lub prądem fazowymi L1 i napięciem UL3-L1 Uwaga: Tylko przy wyborze połączenia 2Vpp+Vr Moc czynna W Wskazuje wartość mocy czynnej Maksymalna wyświetlana wartość wynosi 9999 MW. Jeśli zostanie ona przekroczona na wyświetlaczu pozostanie wartość 9999 MW Moc bierna VAr Wskazuje wartość mocy biernej Maksymalna wyświetlana wartość wynosi 9999 MVAr. Jeśli zostanie ona przekroczona na wyświetlaczu pozostanie wartość 9999 MVAr S VA Wskazuje wartość mocy pozornej Maksymalna wyświetlana wartość wynosi 9999 MVA. Jeśli zostanie ona przekroczona na wyświetlaczu pozostanie wartość 9999 MVA Cos (Phi) Wskazuje trójfazowy współczynnik mocy X Kas Licz Energii X KAS = [C] En czynnaprzod Wh Nr Pozwala użytkownikowi na skasowanie liczników energii. Kasowanie tych wartości przez naciśnięcie przycisku (po podaniu hasła) Wskazuje wartość energii czynnej pobieranej. Jeśli licznik przekroczy wartość 4200 GWh, wówczas wyświetlacz wskazuje XXXX GWh En czynna-tyl Wh Wskazuje wartość energii czynnej oddawanej. Jeśli licznik przekroczy wartość 4200 GWh, wówczas wyświetlacz wskazuje XXXX GWh En bierna-przod VArh Wskazuje wartość energii biernej pobieranej. Jeśli licznik przekroczy wartość 4200 GVArh, wówczas wyświetlacz wskazuje XXXX GVArh En bierna-tyl VArh Wskazuje wartość energii biernej oddawanej. Jeśli licznik przekroczy wartość 4200 GVArh, wówczas wyświetlacz wskazuje XXXX GVArh En 3faz VAh Wskazuje wartość energii trójfazowej. Jeśli licznik przekroczy wartość 4200 GVAh, wówczas wyświetlacz wskazuje XXXX GVAh Io-fn KAS = [C] Stan Cieplny KAS = [C] Max & Sredni KAS = [C] A A A Wskazanie wartości różnicy prądu ziemnozwarciowego (wartości skutecznej) i prądu o częstotliwości podstawowej (wartość harmonicznych). Kasowanie tych wartości przez naciśnięcie. Wskazanie wartości procentowych stanu termicznego na podstawie wartości skutecznej. Kasowanie tych wartości przez naciśnięcie przycisku. Pozwala użytkownikowi na skasowanie maksymalnej (szczyt) i średniej zapamiętanej wartości prądu. X X X X X X X X X X X X X X X

26 Max IL1 RMS Max IL2 RMS Max IL3 RMS Sredni IL1 RMS Sredni IL2 RMS Sredni IL3 RMS Max U12 RMS Max U23 RMS Sredni U12 RMS Sredni U23 RMS Max Okr. Pom. KAS = [C] Max Okr. Pom. IL1 RM IL2 RM IL3 RM Sr. Wart. Pom. KAS = [C] Sr. Wart. Pom. IL1 RM IL2 RM IL3 RM Statystyki SPZ KAS = [C] A Instrukcja obsługi P125 / P126 / P127 Kasowanie tych wartości przez naciśnięcie przycisku. Wskazuje wartość skuteczną szczytową dla fazy L1, L2, L3 A Wskazuje wartość skuteczną średnią dla fazy L1, L2, L3 V V Wskazuje wartość skuteczną szczytową dla napięć międzyfazowych UL1-L2, UL2-L3 Wskazuje wartość skuteczną średnią dla napięć międzyfazowych UL1-L2, UL2-L3 Pozwala użytkownikowi skasowanie wartości maksymalnych prądów okresowych wyświetlonych w poniższych komórkach. Kasowanie tych wartości przez naciśnięcie przycisku. A Wskazuje wartość maksymalna prądu w fazie L1, L2, L3 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Max&Sred. / Okno Czasu) Pozwala użytkownikowi skasowanie wartości średnich prądów wyświetlonych w poniższych komórkach. Kasowanie tych wartości przez naciśnięcie przycisku. A Wskazuje wartość śrdnią prądu w fazie L1, L2, L3 (wartość obliczona w czasie określonym w komórce REJESTRATOR / Wart.Max&Sred. / Okno Czasu) Pozwala użytkownikowi na skasowanie statystyki SPZ. Kasowanie tych wartości przez naciśnięcie przycisku. Calk. LB Cykli Wskazuje łączną liczbę wszystkich cykli SPZ X X Calk1 SPZ Calk2 SPZ Calk3 SPZ Calk4 SPZ Wskazuje łączną liczbę cykli jednokrotnych, dwukrotnych, trzykrotnych, czterokrotnych SPZ X X Calk LB Wyl. & Blokad Wskazuje łączną liczbę definitywnych wyłączeń od SPZ X X X X X X X X X X X X X X X X X X POMIARY 2 Menu POMIARY 2 wyświetlane jest w przypadku, gdy podłączone są prądowe przekładniki pomiarowe i dostęp[ne jest dla przekaźników: P127xx4, P127xx5, P127xx6 oraz P127xx7 Menu POMIARY 2 wyświetla: - częstotliwość - mierzone prądy, całkowitą zawartość harmonicznych THD, współczynnik TDD, współczynnik K, mierzone harmoniczne - mierzone napięcia, całkowitą zawartość harmonicznych THD, mierzone harmoniczne - moc czynną, bierną i pozorną - energie czynną i bierną pobieraną i oddawaną Nr

27 Aby aktywować to menu należy uprzednio aktywować parametr PPm1 faza lub PPm2 faza w menu KONFIGURACJA / Opcje podstawowe (muszą być podłączone przekładniki pomiarowe). POMIARY 2 Czestotliwosc Prady Napiecia Moce Energie Faza L1 Faza L1 Faza L2 Faza L3 Faza L2 Faza L3 Rys. 3 Struktura menu POMIARY 2 Poniższe tabele zawierają wszystkie dostępne pomiary w menu POMIARY Częstotliwość Wyświetlane Jedn Opis Podmenu Czestotliwosc Częstotliwość Hz Wyswietla częstotliwość systemową Prądy Wyświetlane Jedn Opis Podmenu Prady Faza L1 Faza L2 Faza L3 Użyj klawiszy lub aby wybrać fazę L2 lub L3 IL1m IL2m IL3m A Wyświetla moduł mierzonego prądu (wartość skuteczna RMS) przeliczonego przez przekładnię THDIL1m THDIL2m THDIL3m % Wyświetla w procentach wartość THD współczynnika całkowitej zawartości harmonicznych dla danego prądu Dla danej fazy i: THDi = N k = 2 I ( I k 1 ) 2 gdzie I k jest kolejną harmoniczną przebiegu podstawowego I 1, a N - liczbą uwzględnianych harmonicznych TDDIL1m TDDIL2m TDDIL3m % Wyświetla w procentach wartość TDD współczynnika wyrażającego procentowy udział zniekształceń w maksymalnym prądzie obciążenia zwykle odnoszony do 15 lub 30 minut zapotrzebowania mocy. TDD jest wielkością wiążącą własności układu zasilania z wartością prądu obciążenia I L Nr

28 TDD N max 1 = I L k = 2 I 2 ( n ) 100 % IL1m^ IL2m IL1m^ IL3m gdzie I n jest kolejną harmoniczną przebiegu podstawowego I 1, a N - liczbą uwzględnianych harmonicznych I L jest wartościa prądu obciążenia systemu Iam TDD, Ibm TDD, Icm TDD określoną w menu KONFIGURACJA / Opcje podstawowe Wyświetla w stopniach wartość kąta pomiędzy fazą IL1m i IL2m (IL1m i IL3m) KIL1m KIL2m KIL3m Wyświetla współczynnik K nazywany także H. Stała ta wiąże występujące w sieci zasilania harmoniczne prądu z harmonicznymi napięcia, zależnie od prądu nominalnego odbiornika i impedancji zwarciowej sieci zasilania H c = Ih h h= 2 I % IL1mh2 do IL1mh10 IL2mh2 do IL2mh10 IL3mh2 do IL3mh10 gdzie: I h jest kolejną harmoniczną przebiegu podstawowego I 1, h jest liczba harmonicznych braną do obliczeń % Wyświetla moduł drugiej (do dziesiątej) harmonicznej składowej podstawowej Napięcia Wyświetlane wielkości zależą od typu połączenia nastawionego w menu KONFIGURACJA / Opcje podstawowe a) Podłączenie 3Vpn i Zabezpieczenia F-N lub 2Vpn+Vr i Zabezpieczenia F-N Wyświetlane Jedn Opis Podmenu Napięcia Faza L1 Faza L2 Faza L3 Użyj klawiszy lub aby wybrać fazę L2 lub L3 UL1m UL2m UL3m V Wyświetla moduł mierzonego napięcia fazowego (wartość skuteczna RMS) przeliczonego przez przekładnię THDUL1m THDUL2m THDUL3m % Wyświetla w procentach wartość THD współczynnika całkowitej zawartości harmonicznych dla danego prądu Dla danej fazy i: THDu = N k = 2 U ( U K 1 ) 2 gdzie U k jest kolejną harmoniczną przebiegu podstawowego U 1, a N - liczbą uwzględnianych harmonicznych Nr

29 IL1m^ UL1 IL1m^ UL2 IL1m^ UL3 Wyświetla w stopniach wartość kąta pomiędzy prądem fazy L1 a napięciem fazowym UL1, UL2, UL3 IL2m^ UL2 IL3m^ UL3 Wyświetla w stopniach wartość kąta pomiędzy prądem fazy L2 a napięciem fazowym UL2 lub pomiędzy pradem fazy L3, a napięciem fazowym UL3 UL1mh2 do UL1mh10 UL2mh2 do UL2mh10 UL3mh2 do UL3mh10 % Wyświetla moduł drugiej (do dziesiątej) harmonicznej składowej podstawowej b) Podłączenie 2Vpp+Vr lub Zabezpieczenia F-F Wyświetlane Jedn Opis Podmenu Napięcia Faza L1 Faza L2 Faza L3 Użyj klawiszy lub aby wybrać fazę L2 lub L3 UL12m UL23m UL31m V Wyświetla moduł mierzonego napięcia międzyfazowego (wartość skuteczna RMS) przeliczonego przez przekładnię THDUL1m THDUL2m THDUL3m % Wyświetla w procentach wartość THD współczynnika całkowitej zawartości harmonicznych dla danego napięcia Patrz punkt a) IL1m^ U12 IL1m^ U23 IL1m^ U31 Wyświetla w stopniach wartość kąta pomiędzy prądem fazy L1 a napięciem międzyfazowym UL12, UL23, UL31 Nr

30 IL3m^ U12 IL2m^ U23 IL2m^ U31 Wyświetla w stopniach wartość kąta pomiędzy prądem fazy L1 a napięciem międzyfazowym UL12, IL2 a UL23 oraz IL2 a UL31 UL12mh2 do UL12mh10 UL23mh2 do UL23mh10 UL31mh2 do UL31mh10 % Wyświetla moduł drugiej (do dziesiątej) harmonicznej składowej podstawowej Moce Wyświetlane Jedn Opis Podmenu Moce Pm W Wyswietla moc czynną pobieraną i oddawaną Qm VAR Wyswietla moc bierną pobieraną i oddawaną Sm VA Wyswietla moc pozorną pobieraną i oddawaną Cos (phi) Wyswietla współczynnik mocy cos fi Energie Wyświetlane Jedn Opis Podmenu Energie KAS = [C] Pozwala użytkownikowi na skasowanie liczników energii. Kasowanie tych wartości przez naciśnięcie przycisku (po podaniu hasła). Wyswietla datę rozpoczęcia obliczania energii Wyswietla godzinę rozpoczęcia obliczania energii Data Czas Ec oddawana Wh Wyswietla energię czynną oddawaną Ec pobierana Wh Wyswietla energię czynną pobieraną Eb oddawana VArh Wyswietla energię bierną oddawaną Eb pobierana VArh Wyswietla energię bierną pobieraną Nr

31 Obliczenie kierunku przepływu mocy Instrukcja obsługi P125 / P126 / P127 Kierunek przepływu Źródło Obciążenie Punkt pomiarowy MOC CZYNNA: P jest pobierana jeśli kierunek jej przepływu jest od źródła do obciążenia MOC BIERNA: Q jest pobierana jeśli ma charakter indukcyjny Rys. 4 Ćwiartki mocy Quadrant 1 Quadrant 2 Quadrant 3 Quadrant 4 Moc Czynna (P) Bierna (Q) Energia Czynna oddawana (Ec+) Czynna pobierana (Ec-) Bierna oddawana (Eb+) Bierna pobierana (Eb-) Uwaga: Domyślną nastawą jest kwadrant 1 Nr

32 3.4.6 KOMUNIKACJA Menu KOMUNIKACJA zależy od rodzaju komunikacji: MODBUS, IEC lub DNP3.0 oraz od rodzaju podłączenia (opcjonalna konfiguracja P127). Uzyskanie dostępu do menu KOMUNIKACJA z poziomu ekranu domyślnego osiągane jest przyciskiem i następnie do osiągnięcia nagłówka menu. HMI? KOM1? KOM2? Nie Nie Nie Ustawienia parametrów komunikacji portu czołowego RS232 Opcje wyboru: Nie lub Ustawienia parametrów komunikacji pierwszego portu RS485 Opcje wyboru: Nie lub Ustawienia parametrów komunikacji drugiego portu RS485 Opcje wyboru: Nie lub Tylko dla opcji sprzętowej P127 UWAGA: Protokół Modbus może obsługiwać maks. 31 urządzeń na jednej magistrali. HMI? HMI Adres Przek. Modbus 1 Format daty Zwykly Wskazuje sieciowy adres przekaźnika MiCOM w protokole Modbus. Wybór adresu w zakresie od 1 do 255. Wybór formatu wyświetlanej daty Opcje wyboru: Zwykly lub IEC KOM1 i KOM2 KOM1 (lub KOM2)? Szybk. Transmisji 9600 bd Parzystość Bez Zastosowanie komunikacji w protokole MODBUS przez RS 485 umieszczonego z tyłu przekaźnika. Aktywacja przez naciśnięcie i wybór przyciskiem. Zatwierdzenie dokonanych zmian przy pomocy. Wskazuje szybkość transmisji pomiędzy urządzeniem a jednostką centralną. Ważne jest aby oba elementy systemu posiadały tą samą wartość prędkości. Opcje wyboru: 300, 600, 1200, 2400, 4800, 9600, 19200, bit/s Wskazuje parzystość w standardzie Modbus Opcje wyboru: Parzysty, nieparzysty lub bez parz. Nr

33 Bity Stopu 1 Instrukcja obsługi P125 / P126 / P127 Wskazuje liczbę bitów stopu w formacie Modbus lub DNP3.0 Opcje wyboru: 0 lub 1. Adres Przek. Modbus 1 Wskazuje sieciowy adres przekaźnika MiCOM. Wybór adresu w zakresie od 1 do 255. Uwaga: W zależności od protokołu komunikacyjnego w lewym Dolnym rogu pojawi się odpowiednio opis: Modbus, IEC-103 lub DNP Dodatkowe menu dla protokołu IEC Zdarz.spont.i GI A11 Brak GI Wybor Prosty Przesyl.pomiar ASDU3.4 Przesyl.pomiar ASDU 9 Przesyl.pomiar Inne Zdarzen.+ pomiar Blokowanie Wybór formatu zdarzeń spontanicznych i ogólnego zapytania GI (zdarzeń występujących w określonym czasie. Zdarzenia generowane przez P12y posiadają 2 formaty (warstwy): - publiczny (dla standardowych procedur protokołu IEC) - prywatny (posiadający własny, prywatny format) W komórce tej można aktywować / deaktywować format publiczny lub prywatny dla zdarzeń generowanych do systemu Opcje wyboru: Brak, Tylko prywatne, Tylko IEC, IEC i Prywatne Wybór zawartośc ogólnego zapytania GI. Lista zdarzeń podstawowych i zaawansowanych dostępna jest w oddzielnym dokumencie tej instrukcji opisującym protokoły komunikacyjne. Opcje wyboru: Prosty lub Rozszerzony Załącza tryb filtrowania pomiarów zgodnie ze standardem ASDU3.4 Opcja ta pozwala na transmisję do systemu prądu i napięcia ziemnozwarciowego IN oraz UN Opcje wyboru: lub Nie Załącza tryb filtrowania pomiarów zgodnie ze standardem ASDU9 Opcja ta pozwala na transmisję do systemu: - prądy fazowe - napięcia fazowe - częstotliwość - moc czynną i bierną Opcje wyboru: lub Nie Opcje wyboru: lub Nie Blokowanie transmisji zdarzeń i pomiarów do systemu Opcje wyboru: lub Nie Sterowanie Blokowanie Blokowanie komend z systemu Opcje wyboru: lub Nie Sterowanie Time Out 0.1s Tylko dla IEC W celu wyeliminowania problemów związanych z równoległą pracą 2 portów RS485 (opcja sprzętowa), transmisja danych poprzez drugi port może być opóźniona czasowo. Wysyłanie i odbiór danych następuje po odmierzeniu czasu Zwłoki KOM2 Zakres nastaw: 0.1 do 30 s Nr

34 3.4.7 ZABEZPIECZENIA Menu ZABEZPIECZENIA oznaczono jako menu ZABEZPIECZ.GR1 i ZABEZPIECZ.GR2 dla P125 i P126 oraz ZABEZPIECZ.GR1 do ZABEZPIECZ.GR8 dla P127 umożliwia użytkownikowi programowanie różnych funkcji zabezpieczeniowych i nastawień (progi zadziałania, czasy opóźnienia, logikę) w powiązaniu z każdą fazową i ziemnozwarciową funkcją zabezpieczeniową Kierunkowe trójstopniowe nadprądowe ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1. [67] Zwarciowe Nagłówek z podmenu [67/50/51]. Dostęp do zawartości podmenu przy pomocy przycisku I>? I> lub I>? I> I> KMC 1.00 In KIER In 90º Wybór funkcjonowania progu działania pierwszego stopnia (I>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Kier wyświetli się menu wyboru kierunkowego. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu I>>. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.1 do 25 In, krok 0.01 In. Wybór funkcjonowania progu działania pierwszego stopnia (I>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze Kier wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu I>>. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.1 do 25 In, krok 0.01 In. Wskazuje nastawioną wartość kąta maksymalnej czułości. Zakres nastawiania KMC zawiera się od 0º do 359º, krok 1º. I> Strefa Wył +90º Wskazuje wartość maksymalnej strefy kąta. Zakres nastawiania maksymalnej strefy kąta zawiera się od ±10º do ±170º, krok 1º. Dalsze wspólne komórki Zwloka Typ Char. DMT Wskazuje rodzaj czasu opóźnienia. Możliwość nastawienia: DMT (określony czas), RI (charakterystyka elektromechaniczna) IEC-XX, RECT, CO2, CO8, IEEE-XX (zależne od prądu) Nr

35 Dla charakterystyki niezależnej DMT ti> Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms s Dla charakterystyki elektromechanicznej RI K Wybór wartości K dla krzywej RI. Zakres nastawiania: od 0.1 do 10, krok treset I> >> >>> Blokada s Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia: Nie,. Po wyborze charakterystyki IEC TMS Wskazuje wartość krzywej TMS. Zakres nastawiania: od do 1.5, krok treset I> >> >>> Blokada 0.10 s Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0.04 do 100 s, krok 10 ms. Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia: Nie,. Po wyborze charakterystyki IEEE lub ANSI TMS Wskazuje wartość krzywej TMS. Zakres nastawiania: od do 1.5, krok Typ Czasu Reset DMT Po wyborze typu DMT treset 40 ms Wskazuje rodzaj czasu powrotu do położenia początkowego. Wybór pomiędzy DMT (czas określony) i IDMT (czas zależny). Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0.04 do 100 s, krok 10 ms. I> >> >>> Blokada Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia:, Nie. Nr

36 Po wyborze typu IDMT RTMS Wskazuje wartość RTMS połączoną z wyborem czasu powrotu do położenia początkowego. Zakres nastawiania: od do 1.5, krok I> >> >>> Blokada I>>? I>> lub I>>? I>> I>> KMC 5 In KIER In 90º Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia:, Nie. Wybór funkcjonowania progu działania drugiego stopnia (I>>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Kier wyświetli się menu wyboru kierunkowego. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu I>>. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.5 do 40 In, krok 0.01 In. Wybór funkcjonowania progu działania drugiego stopnia (I>>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze Kier wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu I>>>. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.5 do 40 In, krok 0.01 In. Wskazuje nastawioną wartość kąta maksymalnej czułości. Zakres nastawiania KMC zawiera się od 0º do 359º, krok 1º. I>> Strefa Wył +90º Wskazuje wartość maksymalnej strefy kąta. Zakres nastawiania maksymalnej strefy kąta zawiera się od ±10º do ±170º, krok 1º. ti>> I>>>? I>>> 1.00 s 5 In Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wybór funkcjonowania progu działania trzeciego stopnia (I>>>). Możliwość nastawienia: Nie,, Kier, Szczyt Jeśli użytkownik wybierze lub Szczyt wyświetli się poniższe menu. Opcja TAK opiera się na szybkiej transformacie Fouriera. Opcja SZCZYT opiera się na wartościach spróbkowanych. Jeśli użytkownik wybierze KIER wyświetli się menu wyboru kierunkowego. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.5 do 40 In, krok 0.01 In. Nr

37 lub I>>>? I>>> I>>> KMC KIER In 90º Instrukcja obsługi P125 / P126 / P127 Wybór funkcjonowania progu działania trzeciego stopnia (I>>>). Możliwość nastawienia: Nie,, Kier, Szczyt. Jeśli użytkownik wybierze Kier wyświetli się poniższe menu. Opcja TAK opiera się na szybkiej transformacie Fouriera. Opcja SZCZYT opiera się na wartościach spróbkowanych. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.5 do 40 In, krok 0.01 In. Wskazuje nastawioną wartość kąta maksymalnej czułości. Zakres nastawiania KMC zawiera się od 0º do 359º, krok 1º. I>>> Strefa Wył +90º Wskazuje wartość maksymalnej strefy kąta. Zakres nastawiania maksymalnej strefy kąta zawiera się od ±10º do ±170º, krok 1º. ti>>> 1.00 s Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms Kierunkowe ziemnozwarciowe nadprądowe [67N/50N/51N] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [67N] Ziemn. Nagłówek z podmenu [67/50/51]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Io>? Io> lub Io>? 1.00 In KIER Wybór funkcjonowania progu działania pierwszego stopnia (Io>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Kier wyświetli się menu wyboru kierunkowego. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Io>>. Wskazuje nastawioną wartość progową działania. Dostępne są trzy zakresy prądu ziemnozwarciowego. 1. od do 1 Ion, krok Ion. 2. od 0.01 do 8 Ion, krok Ion. 3. od 0.1 do 25 Ion, krok 0.01 Ion. Wybór funkcjonowania progu działania pierwszego stopnia (Io>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze Kier wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Io>>. Nr

38 Io> Uo> Io> KMC 1.00 In 5 V 90º Instrukcja obsługi P125 / P126 / P127 Wskazuje nastawioną wartość progową działania. Dostępne są trzy zakresy prądu ziemnozwarciowego. 1. od do 1 Ion, krok Ion. 2. od 0.01 do 8 Ion, krok Ion. 3. od 0.1 do 25 Ion, krok 0.01 Ion. Wskazuje nastawioną wartość progową działania Uo>. Zakres nastawiania: od 1 do 260 V, krok 0.1 V. Wskazuje nastawioną wartość kąta maksymalnej czułości. Zakres nastawiania KMC zawiera się od 0º do 359º, krok 1º. Io> Strefa Wył +90º Wskazuje wartość maksymalnej strefy kąta. Zakres nastawiania maksymalnej strefy kąta zawiera się od ±10º do ±170º, krok 1º. Dalsze wspólne komórki Zwloka Typ Char. DMT Wskazuje rodzaj czasu opóźnienia. Możliwość nastawienia: DMT (określony czas), RI (charakterystyka elektromechaniczna) IEC-XX, RECT, CO2, CO8, IEEE-XX (zależne od prądu) Dla charakterystyki niezależnej DMT tio> Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms s Dla charakterystyki elektromechanicznej RI K Wybór wartości K dla krzywej RI. Zakres nastawiania: od 0.1 do 10, krok treset Io> >> >>> Blokada s Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia: Nie,. Po wyborze charakterystyki IEC TMS Wskazuje wartość krzywej TMS. Zakres nastawiania: od do 1.5, krok treset Io> >> >>> Blokada 0.10 s Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia: Nie,. Nr

39 Po wyborze charakterystyki IEEE lub ANSI TMS Wskazuje wartość krzywej TMS. Zakres nastawiania: od do 1.5, krok Typ Czasu Reset DMT Po wyborze typu DMT treset Io> >> >>> Blokada 40 ms Po wyborze typu IDMT RTMS Wskazuje rodzaj czasu powrotu do położenia początkowego. Wybór pomiędzy DMT (czas określony) i IDMT (czas zależny). Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia:, Nie. Wskazuje wartość RTMS połączoną z wyborem czasu powrotu do położenia początkowego. Zakres nastawiania: od do 1.5, krok Io> >> >>> Blokada Io>>? Io>> lub Io>>? Io>> Io>> KMC 1 In KIER 5.00 In 90º Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Możliwości nastawienia:, Nie. Wybór funkcjonowania progu działania drugiego stopnia (Io>>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Kier wyświetli się menu wyboru kierunkowego. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Io>>>. Wskazuje nastawioną wartość progową działania. Dostępne są trzy zakresy prądu ziemnozwarciowego. 1. od do 1 Ion, krok Ion. 2. od 0.01 do 8 Ion, krok Ion. 3. od 0.1 do 25 Ion, krok 0.01 Ion. Wybór funkcjonowania progu działania drugiego stopnia (I>>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze Kier wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Io>>>. Wskazuje nastawioną wartość progową działania. Dostępne są trzy zakresy 1. od do 1 Ion, krok Ion 2. od 0.01 do 8 Ion, krok Ion. 3. od 0.1 do 25 Ion, krok 0.01 Ion. Wskazuje nastawioną wartość kąta maksymalnej czułości. Zakres nastawiania KMC zawiera się od 0º do 359º, krok 1º. Nr

40 Io>> Strefa Wył +90º Wskazuje wartość maksymalnej strefy kąta. Zakres nastawiania maksymalnej strefy kąta zawiera się od ±10º do ±170º, krok 1º. tio>> Io>>>? Io>>> lub Io>>>? Io>>> Io>>> KMC 1.00 s 5 In KIER 5.00 In 90º Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wybór funkcjonowania progu działania trzeciego stopnia (Io>>>). Możliwość nastawienia: Nie,, Kier, Szczyt Jeśli użytkownik wybierze lub Szczyt wyświetli się poniższe menu. Opcja TAK opiera się na szybkiej transformacie Fouriera. Opcja Szczyt opiera się na wartościach spróbkowanych. Jeśli użytkownik wybierze KIER wyświetli się menu wyboru kierunkowego.. Wskazuje nastawioną wartość progową działania. Dostępne są trzy zakresy prądu ziemnozwarciowego. 1. od do 1 Ion, krok Ion. 2. od 0.01 do 8 Ion, krok Ion. 3. od 0.1 do 25 Ion, krok 0.01 Ion. Wybór funkcjonowania progu działania trzeciego stopnia (Io>>>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze Kier wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Dostępne są trzy zakresy prądu ziemnozwarciowego. 1. od do 1 Ion, krok Ion. 2. od 0.01 do 8 Ion, krok Ion. 3. od 0.1 do 25 Ion, krok 0.01 Ion. Wskazuje nastawioną wartość kąta maksymalnej czułości. Zakres nastawiania KMC zawiera się od 0º do 359º, krok 1º. Io>>> Strefa Wył +90º Wskazuje wartość maksymalnej strefy kąta. Zakres nastawiania maksymalnej strefy kąta zawiera się od ±10º do ±170º, krok 1º. tio>>> Io>>>>? Io>>>> 1.00 s 1.00 In Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wybór funkcjonowania progu działania czwartego stopnia (Io>>>>). Możliwość nastawienia: Nie,, Kier Jeśli użytkownik wybierze wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Zakres nastaw: 0,01 Ion do 40.0 Ion Nr

41 Lub Io>>>>? Io>>>> KIER 1.00 In Instrukcja obsługi P125 / P126 / P127 Wybór funkcjonowania progu działania czwartego stopnia (Io>>>>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze Kier wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Zakres nastaw: 0,01 Ion do 40.0 Ion Uo (Io>>>>) V Io>>>> KMC 90º Io>>>> Str.Wyl. ±10º Wskazuje nastawioną wartość progową napięcia składowej zerowej Zakres nastaw: 1 do V, krok 0.1 V Wskazuje nastawioną wartość kąta maksymalnej czułości. Zakres nastawiania KMC zawiera się od 0º do 359º, krok 1º. Wskazuje wartość maksymalnej strefy kąta. Zakres nastawiania maksymalnej strefy kąta zawiera się od ±10º do ±170º, krok 1º. Czas zwłoki dla wspólny dla trybu działania bezkierunkowego () oraz kierunkowego (Kier) Zwloka Typ Char. Wskazuje rodzaj czasu opóźnienia. Możliwość nastawienia: DMT (określony czas), RI (charakterystyka elektromechaniczna) DMT IEC-XX, RECT, CO2, CO8, IEEE-XX (zależne od prądu) Dla charakterystyki niezależnej DMT: tio>>>> Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms s treset 40 ms Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Dla pozostałych typów czasu opóźnienia ( Zwłoka Typ Char ): IDMT (IEEE lub ANSI) oraz RI komórki tożsame jak dla pierwszego stopnia Io> Mocowe fazowe kierunkowe [32] Funkcja ta dostępna jest tylko dla P127. Poniższa tabela pokazuje zależność pomiarów mocy i energii w zależności od rodzaju podłączeń przekładników napięciowych: 3Vpn Wyświetl. 2Vpn+Vr Wyświetl. 2Vpp+Vr Wyświetl. P (kw) Zmierzony Obliczony Obliczony Q (kvar) Zmierzony Obliczony Obliczony S (kva) Zmierzony Obliczony Obliczony Cos fi ( ) Zmierzony Obliczony Obliczony Ec+ pob. Zmierzony Obliczony Obliczony Ec+ odd. Zmierzony Obliczony Obliczony Eb+ pob. Zmierzony Obliczony Obliczony Eb+ odd. Zmierzony Obliczony Obliczony Nr

42 ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [32] Kierunkowe Mocowe Nagłówek z podmenu [32] Kierunkowe Mocowe Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu P>? P> KMC tp> P>>? P>> KMC tp>> Q> 10000xK W ms 10000xK W ms 10000xK W Wybór funkcjonowania progu działania pierwszego stopnia P> Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Wskazuje nastawioną wartość progową zabezpieczenia nadmocowego pierwszego stopnia mocy czynnej. Zakres nastawień P> jest następujący: Dla zakresu V od do x KW krok 1 x KW Dla zakresu V od do x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1 - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wybór funkcjonowania progu działania pierwszego stopnia P>> Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Wskazuje nastawioną wartość progową zabezpieczenia nadmocowego drugiego stopnia mocy czynnej. Zakres nastawień P>> jest następujący: Dla zakresu V od do x KW krok 1 x KW Dla zakresu V od do x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1 - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wskazuje nastawioną wartość progową zabezpieczenia nadmocowego pierwszego stopnia mocy biernej. Zakres nastawień Q> jest następujący: Dla zakresu V od do x KW krok 1 x KW Nr

43 KMC tq> Q>> KMC tq>> P<? P< KMC tp< P<<? ms 10000xK W ms 10000xK W ms Dla zakresu V od do x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1 - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wskazuje nastawioną wartość progową zabezpieczenia nadmocowego drugiego stopnia mocy biernej. Zakres nastawień Q> jest następujący: Dla zakresu V od do x KW krok 1 x KW Dla zakresu V od do x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1 - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wybór funkcjonowania progu działania pierwszego stopnia P< Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Wskazuje nastawioną wartość progową zabezpieczenia podmocowego pierwszego stopnia mocy czynnej. Zakres nastawień P< jest następujący: Dla zakresu V od 1 do 5 x KW krok 1 x KW Dla zakresu V od 20 do 25 x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1, - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wybór funkcjonowania progu działania drugiego stopnia P<< Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Nr

44 P<< KMC tp<< Q< KMC tq< Q<< KMC tq<< 10000xK W ms 10000xK W ms 10000xK W ms Instrukcja obsługi P125 / P126 / P127 Wskazuje nastawioną wartość progową zabezpieczenia podmocowego drugiego stopnia mocy czynnej. Zakres nastawień P<< jest następujący: Dla zakresu V od 1 do 5 x KW krok 1 x KW Dla zakresu V od 20 do 25 x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1 - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wskazuje nastawioną wartość progową zabezpieczenia podmocowego pierwszego stopnia mocy biernej. Zakres nastawień Q< jest następujący: Dla zakresu V od 1 do 5 x KW krok 1 x KW Dla zakresu V od 20 do 25 x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1 - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wskazuje nastawioną wartość progową zabezpieczenia podmocowego drugiego stopnia mocy biernej. Zakres nastawień Q<< jest następujący: Dla zakresu V od 1 do 5 x KW krok 1 x KW Dla zakresu V od 20 do 25 x KW krok 1 x KW Wartość współczynnika K zależy od przekładni strony wtórnej przekładników prądowych fazowych: - dla 1A: K=1, - dla 5A: K=5 Wybór kąta pomiędzy mocą czynną, a mocą wyzwalającą kryterium Zakres nastaw: od 0 do 359, krok 1 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Nr

45 Mocowe doziemne [32N] Instrukcja obsługi P125 / P126 / P127 ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [32N] DOZIEMNE MOCOWE [32N] Tryb Po wyborze trybu Po Po>? Po Nagłówek z podmenu [32N]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór rodzaju działania funkcjonalnego. Jeżeli użytkownik wybierze Po wyświetli się poniższe menu. Jeżeli użytkownik wybierze IoCos następne ekrany będą zwierać IoCos> w miejsce Po. Wybór funkcjonowania progu działania pierwszego stopnia Po> Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Po>> Po> 160.0xK W Wskazuje nastawioną wartość progową. Zakres nastawień Po> jest następujący: Wysoka czułość prądowa: od do 1 In Dla zakresu V od 0,2 do 20 x kw krok 0,02 x kw Dla zakresu V od 1 do 80 x kw krok 0,1 x kw Zakres IoCos> od 0,002 do 1 In krok 0,001 Średnia czułość prądowa: 0,01 do 8 In Dla zakresu V od 1 do 160 x kw krok 0,1 x kw Dla zakresu V od 4 do 640 x kw krok 0,5 x kw Zakres IoCos> od 0,01 do 8 In krok 0,005 Niska czułość prądowa: 0,1 do 40 In Dla zakresu V od 10 do 800 x kw krok 1 x kw Dla zakresu V od 40 do 3200 x kw krok 5 x kw Zakres IoCos> od 0,1 do 40 In krok 0,01 Zwloka Typ Char. DMT Wskazuje rodzaj czasu opóźnienia. Możliwość nastawienia: DMT (określony czas), RI (charakterystyka elektromechaniczna) IEC-XX, RECT, CO2, CO8, IEEE-XX (zależne od prądu) Dla charakterystyki niezależnej DMT tpo> Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. 100 ms treset 0.10 s Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Dla charakterystyki elektromechanicznej RI K Wybór wartości K dla krzywej RI. Zakres nastawiania: od do 10, krok Nr

46 treset 15 s Instrukcja obsługi P125 / P126 / P127 Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Po wyborze charakterystyki IEC TMS Wskazuje wartość krzywej TMS. Zakres nastawiania: od do 1.5, krok treset 0.10 s Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Po wyborze charakterystyki IEEE lub ANSI TMS Wskazuje wartość krzywej TMS. Zakres nastawiania: od do 1.5, krok Typ Czasu Reset DMT Po wyborze typu DMT treset 40 ms Po wyborze typu IDMT RTMS Wskazuje rodzaj czasu powrotu do położenia początkowego. Wybór pomiędzy DMT (czas określony) i IDMT (czas zależny). Jeśli użytkownik wybierze czas opóźnienia DMT wyświetli się poniższe menu. Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Wskazuje wartość RTMS połączoną z wyborem czasu powrotu do położenia początkowego. Zakres nastawiania: od do 1.5, krok Po>>? Po>> tpo>> 160.0xK W 100 ms Wybór funkcjonowania progu działania drugiego stopnia Po>> Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Wskazuje nastawioną wartość progową. Zakres nastawień Po>> jest następujący: Wysoka czułość prądowa: od 0.001do 1 In Dla zakresu V od 0,2 do 20 x kw krok 0,02 x kw Dla zakresu V od 1 do 80 x kw krok 0,1 x kw Zakres IoCos> od 0,002 do 1 In krok 0,001 Średnia czułość prądowa: 0,01 do 8 In Dla zakresu V od 1 do 160 x kw krok 0,1 x kw Dla zakresu V od 4 do 640 x kw krok 0,5 x kw Zakres IoCos> od 0,01 do 8 In krok 0,005 Niska czułość prądowa: 0,1 do 40 In Dla zakresu V od 10 do 800 x kw krok 1 x kw Dla zakresu V od 40 do 3200 x kw krok 5 x kw Zakres IoCos> od 0,1 do 40 In krok 0,01 Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Nr

47 treset 0.10 s Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Po>/IoCos Kąt 0 Wskazuje nastawioną wartość kąta dla Pe/Iocos. Ta pozycja jest aktywna tylko wtedy, gdy co najmniej jeden z progów Pe/Iocos jest możliwy. Zakres nastawiania zawiera się od 0º do 359º, krok 1º Nadprądowe ze składową przeciwną [46] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [46] Asymetria Nagłówek z podmenu [46]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Is2>? Is2> 1.00 In Wybór funkcjonowania progu działania pierwszego stopnia (Is2>). Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Is2>>. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.01 do 25 In, krok 0.01 In. Zwloka Typ Char. DMT Wskazuje rodzaj czasu opóźnienia. Możliwość nastawienia: DMT (określony czas), IDMT dla krzywej odwrotno-czasowej, RI dla elektromechanicznej krzywej odwrotno-czasowej. Dla charakterystyki niezależnej DMT tis2> Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. 150 s Dla charakterystyki elektromechanicznej RI Wsp.K Wskazuje współczynnik K przypisany do krzywej RI. Zakres nastawiania: od do 10, krok treset 40 ms Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0 do 100 s, krok 10 ms. Po wyborze charakterystyki IEC Wsp.Tms Wskazuje współczynnik Tms przypisany do rodziny krzywych IEC. Zakres nastawiania: od do 1.5, krok Nr

48 treset 40 ms Instrukcja obsługi P125 / P126 / P127 Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. Zakres nastawiania: od 0.04 do 100 s, krok 10 ms. Po wyborze charakterystyki IEEE lub ANSI Wsp.Tms Wskazuje współczynnik Tms przypisany do rodziny krzywych IEEE / ANSI 1.00 Zakres nastawiania: od do 1.5, krok Typ Czasu Reset DMT Wskazuje wybrane opóźnienie tempa powrotu do położenia początkowego dla krzywej odwrotnoczasowej ANSI/IEEE. Po wyborze charakterystyki IEEE lub ANSI i typu DMT treset Wskazuje nastawioną wartość czasu powrotu do położenia początkowego. 40 ms Zakres nastawiania: od 0 do 100 s, krok 10 ms. Po wyborze charakterystyki IEEE lub ANSI i typu IDMT Rtms Wskazuje wartość współczynnika Rtms przypisanego do tempa powrotu do położenia początkowego dla IDMT Zakres nastawiania: od do 1.5, krok następne komórki Is2>>? Is2>> 5 In Wybór funkcjonowania progu działania drugiego stopnia (Is2>>). Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Is2>>>. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.5 do 40 In, krok 0.01 In. tis2>> Is2>>>? Is2>>> tis2>>> s 5 In s Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Wybór funkcjonowania progu działania trzeciego stopnia (Is2>>>). Możliwość nastawienia: Nie,, Kier. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następnym oknem będzie nagłówek menu. Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.5 do 40 In, krok 0.01 In. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. Nr

49 Przeciążeniowe termiczne Instrukcja obsługi P125 / P126 / P127 ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [49]Przeciazenie Nagłówek z podmenu [49]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Przec.Cieplne? Wybór funkcji przeciążenia termicznego. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, nie pojawi się żadne menu. IΘ > Te K Θ / OW Θ Alarm? Θ Alarm 0.1 In 1 mn % 90 % Wskazuje nastawioną wartość progową. Zakres nastawiania progowego: od 0.1 do 3.2 In, krok 0.01 In. Wskazuje stałą termiczną Te powiązaną z formułą termiczną. Zakres nastawiania Te: od 1 do 200 min, krok 1min. Wskazuje współczynnik k powiązany z formułą przeciążenia termicznego. Zakres nastawiania k: od 1 do 1.50, krok Wskazuje procentowy odnośnik do progu wyłączenia przeciążenia termicznego. Zakres nastawiania ΘWył: od 50 do 200%, krok 1%. Wybór funkcji alarmowej przeciążenia termicznego. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, nie pojawi się żadne menu. Wskazuje procentowy odnośnik do progu pobudzenia sygnalizacji alarmowej przeciążenia termicznego. Zakres nastawiania ΘAlarm: od 50 do 200%, krok 1% Podprądowe ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [37] Podpradowe Nagłówek z podmenu [37]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu I <? Wybór funkcjonowania progu działania pierwszego stopnia (I<). Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Nr

50 I < ti < 0.1 In 0.00 s Instrukcja obsługi P125 / P126 / P127 Wskazuje nastawioną wartość progową działania. Zakres nastawionego progu zawiera się od 0.1 do 1 In, krok 0.01 In. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 150 s, krok 10 ms. I< blokowane WYLotw Nie Blokowanie zabezpieczenia podprądowego od stanu położenia wyłącznika: Otwarty Opcje wyboru: Nie lub I< blokowane U< Nie I< blokowane U< 10 V Blokowanie zabezpieczenia podprądowego od zabezpieczenia podnapięciowego. Opcje wyboru: Nie lub Wyświetla minimalną wartość napięcia, która będzie blokowała zabezpieczenie podprądowe. Komórka widoczna po załączeniu funkcji Blok. I< od U< Zakres nastawiania: od 10 do 480 V, krok 0,1 V Nadnapięciowe [59] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [59] Nadnapięc. Fazowe Nagłówek z podmenu [59]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu U>? U> t U> U>>? AND 5 V 0.5 s Nie Wybór funkcjonowania progu działania pierwszego stopnia (U>). Możliwość nastawienia: Nie, AND, OR. Jeśli użytkownik wybierze AND (kontrola napięć we wszystkich fazach) lub OR (kontrola napięć w dowolnej fazie) wyświetli się poniższe menu.jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu U>>. Wskazuje nastawioną wartość progową działania. Zakres V: zakres nastawiania od 1 do 260 V, krok 0.1 V. Zakres V: zakres nastawiania od 10 do 960 V, krok 0.5 V. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Wybór funkcjonowania progu działania pierwszego stopnia (U>>). Możliwość nastawienia: Nie, AND, OR. Jeśli użytkownik wybierze AND lub OR wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następnym oknem będzie nagłówek menu zabezpieczenie [59]. Nr

51 U>> t U>> 5 V 0.5 s Instrukcja obsługi P125 / P126 / P127 Wskazuje nastawioną wartość progową działania. Zakres V: zakres nastawiania od 2 do 260 V, krok 0.1 V. Zakres V: zakres nastawiania od 10 do 960 V, krok 0.5 V. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms Podnapięciowe [27] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [27] Podnapięc. Fazowe Nagłówek z podmenu [27]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu U<? U< t U< AND 5 V 0.5 s Wybór funkcjonowania progu działania pierwszego stopnia (U<). Możliwość nastawienia: Nie, AND, OR. Jeśli użytkownik wybierze AND (kontrola napięć we wszystkich fazach) lub OR (kontrola napięć w dowolnej fazie) wyświetli się poniższe menu.jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu U<<. Wskazuje nastawioną wartość progową działania. Zakres V: zakres nastawiania od 2 do 130 V, krok 0.1 V. Zakres V: zakres nastawiania od 10 do 480 V, krok 0.5 V. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Blok. U< WYLotw Nie Blokowanie zabezpieczenia podnapięciowego od stanu położenia wyłącznika: Otwarty Opcje wyboru: Nie lub U<<? U<< t U<< 5 V 0.5 s Wybór funkcjonowania progu działania drugiego stopnia (U<<). Możliwość nastawienia: Nie, AND, OR. Jeśli użytkownik wybierze AND lub OR wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następnym oknem będzie nagłówek menu zabezpieczenie [27]. Wskazuje nastawioną wartość progową działania. Zakres V: zakres nastawiania od 2 do 260 V, krok 0.1 V. Zakres V: zakres nastawiania od 10 do 960 V, krok 0.1 V. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Blok. U<< WYLotw Nie Blokowanie zabezpieczenia podnapięciowego od stanu położenia wyłącznika: Otwarty Opcje wyboru: Nie lub Nr

52 Nadnapięciowe doziemne [59N] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [59N] Zerowe Nadnapięciowe Uo>>>>? Nagłówek z podmenu [59N]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór funkcjonowania progu działania Uo>. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie nagłówkiem [59N]. Uo>>>> t Uo>>>> 15 V 0.5 s Wskazuje nastawioną wartość progową działania. Zakres V: zakres nastawiania od 1 do 260 V, krok 0.1 V. Zakres V: zakres nastawiania od 10 do 960 V, krok 0.5 V. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms SPZ [79] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [79] Aut. SPZ Nagłówek z podmenu [59N]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu SPZ? Wybór funkcjonowania funkcji SPZ. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze pojawi się komunikat alarmowy. Konflikt SPZ. Jest to normalny komunikat, który automatycznie wygasa po ręcznej konfiguracji SPZ. Jeśli użytkownik wybierze Nie, brak będzie aktywacji jakiegokolwiek menu. Wej.ZZ Uszk.WYL? Wej.ZZ T Usz.WYL ms Wybór w celu informowania SPZ o stanie wyłącznika przez odpowiednie wejście cyfrowe. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następnym oknem będzie Zewn. Blok. Wskazuje czas opóźnienia przy nieprawidłowym stanie wyłącznika. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Po upływie tego czasu SPZ przechodzi do stanu Zablokowany i pozostaje w nim tak długo, aż sygnał Wej.ZZ T Usz.WYL. będzie aktywny Nr

53 Wej.ZZ Blokada? Zapotrzebowanie Pozwala na wykorzystanie dedykowanego wejścia binarnego Blok SPZ w celu zablokowania funkcji SPZ. Po aktywacji tego wejścia automatyka SPZ przechodzi do stanu Zablokowany Zakres nastawiania: Nie,. Aktywuje funkcję tymczasowego nadzoru wyłączeń. Po wygenerowaniu pierwszej komendy wyłączeniowej urządzenie sprawdza, czy liczba wyłączeń przekracza nastawioną wartość Jeśli tak, zostaje wykonane ostatnie definitywne wyłączenie i SPZ kończy swój bieg. Zakres nastawiania: Nie,. LB Okr.Pomiar. 10 Wskazuje nastawioną maksymalną liczbę wyłączeń Zakres nastawiania: od 2 do 100, krok 1 Okr.Pomiar. 60 mn Wskazuje zakres czasu, w którym będą zliczane wyłaczenia w cyklach SPZ Zakres nastawiania: od 10 do 1400 min (24 godz.), krok 10 min Czas przerwy beznapięciowej Czas tbn1, tbn2, tbn3 oraz tbn4 zostaje uruchomiony jeśli zostanie potwierdzone otwarcie wyłącznika (skojarzony z wejściem binarnym sygnał WYLotw i wybrana funkcja zabezpieczeniowa zostanie odwzbudzona. Oznacza to, że wyłącznik został otwarty.jeśli po wysłaniu komendy wyłączeniowej przez zabezpieczenia wyłącznik pozostaje zamknięty, wówczas po określonym w algorytmie czasie zwłoki 2 sekund SPZ zostaje przywrócony do stanu wyjściowego. Jeśli po wysłaniu komendy wyłączeniowej przez zabezpieczenia wyłącznik się otworzy lecz komenda ta będzie stale utrzymywana, rozpoczęcie odliczania czasu przerwy beznapięciowej nastąpi po odwzbudzeniu funkcji zabezpieczeniowej. Czas Prz.Beznap. tbn1 0.3 s Czas Prz.Beznap. tbn s Czas Prz.Beznap. tbn s Czas Prz.Beznap. tbn s Czas Prz.Beznap. ti> ti>> ti>>> 0.05 s Wskazuje wartość nastawienia czasu przerwy beznapięciowej dla pierwszego cyklu (tbn1), dla funkcji SPZ. Zakres nastawiania: od 0.01 do 300 s, krok 10 ms. Wskazuje wartość nastawienia czasu przerwy beznapięciowej dla drugiego cyklu (tbn2), dla funkcji SPZ. Zakres nastawiania: od 0.01 do 300 s, krok 10 ms. Wskazuje wartość nastawienia czasu przerwy beznapięciowej dla trzeciego cyklu (tbn3), dla funkcji SPZ. Zakres nastawiania: od 0.01 do 600 s, krok 10 ms. Wskazuje wartość nastawienia czasu przerwy beznapięciowej dla czwartego cyklu (tbn4), dla funkcji SPZ. Zakres nastawiania: od 0.01 do 600 s, krok 10 ms. Wskazuje wartość nastawienia po pierwszym, drugim i trzecim wyłączeniu Dotyczy wyłącznie funkcji z charakterystyką zależną IDMT dla przekaźników elektromagnetycznych aby pozwolić na powrót tarczy indukcyjnej na do jej pierwotnego miejsca. Zakres nastawiania: od 0.05 do 600 s, krok 10 ms. Nr

54 Czas Prz.Beznap. tio> tio>> tio>>> 0.05 s Czas Blok.Autom. tbla 120 ms Czas Blokowania ti 120 ms Jak wyżej tylko dla funkcji ziemnozwarciowej Zakres nastawiania: od 0.05 do 600 s, krok 10 ms Wskazuje wartość nastawienia czasu blokady do momentu ponownego załączenia (tb1), dla funkcji SPZ. Zakres nastawiania: od 0.01 do 600 s, krok 10 ms. Wskazuje wartość nastawienia czasu blokady SPZ (ti) po ręcznym załączeniu wyłącznika sterownikiem. Zakres nastawiania: od 0.01 do 600 s, krok 10 ms. Cykle Fazowe Cykle Ziemn. 4 4 Wskazuje ilość cykli SPZ powiązanych z wyłączeniem od zabezpieczenia stopniowanego. Zakres nastawiania: od 0 do 4 cykli. Wskazuje ilość cykli SPZ powiązanych z wyłączeniem od zabezpieczenia doziemnego. Zakres nastawiania: od 0 do 4 cykli. Cykle :4321 ti> 1111 Cykle :4321 Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia I> 0 = cykl SPZ nie będzie inicjowany 1 = zadziałanie zabezpieczenia spowoduje wyłączenie w danym cyklu 2 = zadziałanie zabezpieczenia blokuje wyłączenie w danym cyklu Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia I>> ti>> 1111 Cykle :4321 Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia I>>> ti>>> 1111 Cykle :4321 Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Io> tio> 1111 Cykle :4321 Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Io>> tio>> 1111 Cykle :4321 Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Io>>> tio>>> 1111 Cykle :4321 tpo/iocos> 1111 Cykle :4321 tpo/iocos>> 1111 Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Po lub IoCos> Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia Po lub IoCos>> Nr

55 Cykle :4321 tzz Cykle :4321 tzz Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia zewnętrznego tzz1 Konfiguracja poszczególnych cykli SPZ dla zabezpieczenia zewnętrznego tzz Częstotliwościowe [81] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [81] Czestotliw. Nagłówek z podmenu [81]. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu F1? F1 tf1 F2? F2 tf2 F3? Nie Hz 0.00 s Nie Hz 0.00 s Nie Wybór funkcjonowania progu działania F1>. Możliwość nastawienia: Nie, 81<, 81>. Jeśli użytkownik wybierze 81< dla kryterium podczęstotliwościowego lub 81> dla kryterium nadczęstotliwościowego wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 45,1 do 64,9 Hz, krok 0.01 Hz. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Wybór funkcjonowania progu działania F2>. Możliwość nastawienia: Nie, 81<, 81>. Jeśli użytkownik wybierze 81< dla kryterium podczęstotliwościowego lub 81> dla kryterium nadczęstotliwościowego wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 45,1 do 64,9 Hz, krok 0.01 Hz. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Wybór funkcjonowania progu działania F3>. Możliwość nastawienia: Nie, 81<, 81>. Jeśli użytkownik wybierze 81< dla kryterium podczęstotliwościowego lub 81> dla kryterium nadczęstotliwościowego wyświetli się poniższe menu. Nr

56 F3 tf3 F4? F4 tf4 F5? F5 tf5 F6? F6 tf Hz 0.00 s Nie Hz 0.00 s Nie Hz 0.00 s Nie Hz 0.00 s Instrukcja obsługi P125 / P126 / P127 Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 45,1 do 64,9 Hz, krok 0.01 Hz. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Wybór funkcjonowania progu działania F4>. Możliwość nastawienia: Nie, 81<, 81>. Jeśli użytkownik wybierze 81< dla kryterium podczęstotliwościowego lub 81> dla kryterium nadczęstotliwościowego wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 45,1 do 64,9 Hz, krok 0.01 Hz. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Wybór funkcjonowania progu działania F5>. Możliwość nastawienia: Nie, 81<, 81>. Jeśli użytkownik wybierze 81< dla kryterium podczęstotliwościowego lub 81> dla kryterium nadczęstotliwościowego wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 45,1 do 64,9 Hz, krok 0.01 Hz. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Wybór funkcjonowania progu działania F6>. Możliwość nastawienia: Nie, 81<, 81>. Jeśli użytkownik wybierze 81< dla kryterium podczęstotliwościowego lub 81> dla kryterium nadczęstotliwościowego wyświetli się poniższe menu. Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 45,1 do 64,9 Hz, krok 0.01 Hz. Wskazuje nastawioną wartość czasu opóźnienia. Zakres nastawiania: od 0 do 600 s, krok 10 ms. Nr

57 Częstotliwościowe df/dt [81R] ZABEZPIECZ.GR1 Nagłówek menu ZABEZPIECZ.GR1 [81R] Szybk.Zm.F df/dt Nagłówek z podmenu [81R] Szybk.Zm.F Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu df/dt1? Nie Wybór funkcjonowania progu działania pierwszego stopnia funkcji df/dt Możliwość nastawienia: Nie, df/dt Hz/s Wskazuje nastawioną wartość progową działania zmiany częstotliwości w czasie w jednym cyklu t=20 ms. Wartość średnia dla df/dt zostanie obliczona na podstawie parametru LB cykli df/dt W menu KONFIGURACJA. Wartość zostanie potwierdzona jeśli zostanie powtórzona X razy (X jest nastawą LB cykli df/dt ) Zakres nastawiania od -10 do +10 Hz/s, krok 0.1 Hz/s. df/dt2? Nie Wybór funkcjonowania progu działania drugiego stopnia funkcji df/dt Możliwość nastawienia: Nie, df/dt Hz/s Wskazuje nastawioną wartość progową działania zmiany częstotliwości w czasie w jednym cyklu dla drugiego stopnia df/dt3? Nie Wybór funkcjonowania progu działania trzeciego stopnia funkcji df/dt Możliwość nastawienia: Nie, df/dt Hz/s Wskazuje nastawioną wartość progową działania zmiany częstotliwości w czasie w jednym cyklu dla trzeciego stopnia df/dt4? Nie Wybór funkcjonowania progu działania czwartego stopnia funkcji df/dt Możliwość nastawienia: Nie, df/dt Hz/s Wskazuje nastawioną wartość progową działania zmiany częstotliwości w czasie w jednym cyklu dla czwartego stopnia df/dt5? Nie Wybór funkcjonowania progu działania piątego stopnia funkcji df/dt Możliwość nastawienia: Nie, df/dt Hz/s Wskazuje nastawioną wartość progową działania zmiany częstotliwości w czasie w jednym cyklu dla piątego stopnia Nr

58 df/dt6? Nie Instrukcja obsługi P125 / P126 / P127 Wybór funkcjonowania progu działania szóstego stopnia funkcji df/dt Możliwość nastawienia: Nie, df/dt Hz/s Wskazuje nastawioną wartość progową działania zmiany częstotliwości w czasie w jednym cyklu dla szóstego stopnia FUNKCJE KONTROLNE AUTOMATYKI Menu FUNKCJI KONTROLNYCH AUTOMATYKI stwarza możliwości programowania różnych funkcji automatyki zawartych w MiCOM P125, P126 i P Komendy wyłączające To podmenu umożliwia przypisanie do przekaźnika wyjściowego (RL1) części lub wszystkich wybranych progów zadziałania. Podmenu Komendy wyłączające dla P125, P126 i P127 KONTR. AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Wylaczenia/OW Nagłówek z podmenu Komendy wyłączające. Dostęp do zawartości podmenu przy pomocy przycisku OW / tio> OW / tio>> OW / tio>>> Przypisanie pierwszego nadprądowego doziemnego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego nadprądowego doziemnego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie trzeciego nadprądowego doziemnego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie OW / tpo/iocos> OW / tpo/iocos>> Przypisanie pierwszego mocowego doziemnego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego mocowego doziemnego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie OW / tuo>>>> Przypisanie pierwszego nadnapięciowego składowej zerowej progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Nr

59 OW / tzz1 OW / tzz2 OW / tzz3 OW / tzz4 Instrukcja obsługi P125 / P126 / P127 Przypisanie wejścia pomocniczego ZZ 1 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 2 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 3 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 4 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Podmenu dodatkowych komend wyłączających w P126 i P127 OW / ti> Przypisanie pierwszego nadprądowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie OW / ti>> OW / ti>>> OW / tis2> OW / tis2>> OW / tis2>>> Przypisanie drugiego nadprądowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie trzeciego nadprądowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego progu pobudzenia składowej przeciwnej do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego progu pobudzenia składowej przeciwnej do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie trzeciego progu pobudzenia składowej przeciwnej do wyłączenia wyjściowego. Zakres nastawiania: lub Nie OW / Przec.C Θ Przypisanie progu pobudzenia Wyłączenia termicznego do wyłączenia wyjściowego. Zakres nastawiania: lub Nie OW / ti< Przypisanie podprądowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie OW / U.Przewodu Przypisanie progu pobudzenia układu wykrywającego nieciągłość do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Nr

60 OW / ZNZW Kontr.Wyl OW / tzz5 OW / tzz6 OW / tzz7 RÓWNANIE A RÓWNANIE B RÓWNANIE C RÓWNANIE D RÓWNANIE E RÓWNANIE F RÓWNANIE G RÓWNANIE H Nie Nie Nie Nie Nie Nie Nie Nie Instrukcja obsługi P125 / P126 / P127 Przypisanie progu pobudzenia zabezpieczenia od załączenia na zwarcie Zakres nastawiania: lub Nie Przypisanie komendy wyłączeniowej (z systemu SCADA) Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 5 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 6 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 7 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania A logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania B logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania C logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania D logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania E logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania F logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania G logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wyniku równania H logiki AND do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Nr

61 Podmenu dodatkowych komend wyłączających w P127 OW / tio>>>> OW / tu> OW / tu>> OW / tu< OW / tu<< OW / tp> OW / tp>> OW / tp< OW / tp<< OW / tq> OW / tq>> OW / tq< OW / tq<< Przypisanie czwartego nadprądowego doziemnego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego nadnapięciowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego nadnapięciowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego podnapięciowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego podnapięciowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego nadmocowego mocy czynnej progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego nadmocowego progu mocy czynnej pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego podmocowego progu mocy czynnej pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego podmocowego progu mocy czynnej pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego nadmocowego mocy biernej progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego nadmocowego progu mocy biernej pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego podmocowego progu mocy biernej pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego podmocowego progu mocy biernej pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Nr

62 OW / tf1 OW / tf2 OW / tf3 OW / tf4 OW / tf5 OW / tf6 OW / df/dt1 OW / df/dt2 OW / df/dt3 OW / df/dt4 OW / df/dt5 OW / df/dt6 OW / tzz8 OW / tzz9 Instrukcja obsługi P125 / P126 / P127 Przypisanie pierwszego częstotliwościowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego częstotliwościowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie trzeciego częstotliwościowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie czwartego częstotliwościowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie piątego częstotliwościowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie szóstego częstotliwościowego progu pobudzenia do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie pierwszego progu pobudzenia funkcji zmiany częstotliwości w czasie do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie drugiego progu pobudzenia funkcji zmiany częstotliwości w czasie do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie trzeciego progu pobudzenia funkcji zmiany częstotliwości w czasie do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie czwartego progu pobudzenia funkcji zmiany częstotliwości w czasie do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie piątego progu pobudzenia funkcji zmiany częstotliwości w czasie do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie szóstego progu pobudzenia funkcji zmiany częstotliwości w czasie do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 8 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ 9 ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Nr

63 OW / tzza OW / tzzb OW / tzzc Instrukcja obsługi P125 / P126 / P127 Przypisanie wejścia pomocniczego ZZ A ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ B ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Przypisanie wejścia pomocniczego ZZ C ze zwłoką czasową do wyłączenia wyjściowego. Zakres nastawiania: lub Nie Podtrzymanie działania przekaźników To podmenu umożliwia podtrzymanie styków przekaźników wyjściowych. KONTR. AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Podtrzymania/POD Nagłówek z podmenu podtrzymania przekaźników pomocniczych. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Menu podtrzymania działania funkcji w P125 POD Przypisanie podtrzymania przekaźnika po zaniku funkcji powodującej jego pobudzenie Menu podtrzymania działania funkcji w P126 i P127 POD Przypisanie podtrzymania przekaźnika po zaniku funkcji powodującej jego pobudzenie Logika blokowania Podmenu Logika Blokowania (oznaczone jako menu Logika Blokowania 1 i Logika Blokowania 2 w MiCOM P126 i P127) umożliwia użytkownikowi przypisanie progu działania każdej zwłoki czasowej do wejścia Log Blk (porównaj z menu Wejścia). Funkcja logika blokowania jest używana do blokowania (logicznym stanem 1) wejść logicznych zwłok czasowych z wyznaczonym progiem działania w przypadku wybrania nastawienia. Jeżeli zostanie wybrane nastawienie Nie, zmiana stanu wejścia logicznego Log Blk nie spowoduje zmiany progu działania zwłoki czasowej. KONTR. AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Log.Blokowania Nagłówek z podmenu Logiki Blokowania. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Nr

64 BLOK1 / tio> Instrukcja obsługi P125 / P126 / P127 Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / tio>> BLOK1 / tio>>> BLOK1/Pe/Iocos> BLOK1/Pe/Iocos>> Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / Uo> BLOK1 / tzz1 BLOK1 / tzz2 BLOK1 / tzz3 BLOK1 / tzz4 Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Logika blokowania zwłoki czasowej pomocniczego wejścia ZZ1. Zakres nastawiania: lub Nie Logika Blokowania zwłoki czasowej pomocniczego wejścia ZZ2. Zakres nastawiania: lub Nie Logika blokowania zwłoki czasowej pomocniczego wejścia ZZ3. Zakres nastawiania: lub Nie Logika Blokowania zwłoki czasowej pomocniczego wejścia ZZ4. Zakres nastawiania: lub Nie Menu dodatkowe Blokowanie Logiki w P126 i P127 BLOK1 / ti> Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / ti>> Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / ti>>> Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Nr

65 BLOK1 / tis2> BLOK1 / tis2>> BLOK1 / tis2>>> BLOK1/ Przec.C Θ Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem termicznego progu działania (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / ti< Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1/ tu.prz. Bez/z blokowaniem układu wykrywającego nieciągłość (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Menu dodatkowe Logika Blokowania w P127 BLOK1 / tio>>>> Bez/z blokowaniem pierwszego nadnapięciowego progu działania (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / tu> BLOK1 / tu>> BLOK1 / tu< BLOK1 / tu<< BLOK1 / tp> BLOK1 / tp>> Bez/z blokowaniem pierwszego nadnapięciowego progu działania (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem drugiego nadnapięciowego progu działania (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem pierwszego podnapięciowego progu działania (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem drugiego podnapięciowego progu działania (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Nr

66 BLOK1 / tp< BLOK1 / tp<< BLOK1 / tq> BLOK1 / tq>> BLOK1 / tq< BLOK1 / tq<< BLOK1 / tf1 BLOK1 / tf2 BLOK1 / tf3 BLOK1 / tf4 BLOK1 / tf5 BLOK1 / tf6 Instrukcja obsługi P125 / P126 / P127 Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / dt/df1 BLOK1 / dt/df2 Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Nr

67 BLOK1 / dt/df3 BLOK1 / dt/df4 BLOK1 / dt/df5 BLOK1 / dt/df6 Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie BLOK1 / tzz8 BLOK1 / tzz9 BLOK1 / tzza BLOK1 / tzzb BLOK1 / tzzc Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Bez/z blokowaniem progu działania zwłoki czasowej (stan logiczny 1) wejścia logicznego Log Blk. Zakres nastawiania: lub Nie Blokowanie od 2-ej harmonicznej KONTR. AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Tylko dla P127 2-HARM. 2-harm.? Nagłówek z podmenu 2-HARM. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór funkcjonowania progu działania logiki blokowania od drugiej harmonicznej Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze wyświetli się poniższe menu. ejście. 2-harm.= 20.0 % Wybór procentowej zawartości 2-ej harmonicznej w widmie prądu obciążenia Zakres nastawień: od 10 do 35 %, krok 0,1 % Nr

68 t2-harm. Reset = 0.09 s 2-harm. Blok. I> Nie 2-harm. Blok. I>> Nie 2-harm. Blok. I>>> Nie 2-harm. Blok. Io> Nie 2-harm. Blok. Io>> Nie 2-harm. Blok. Io>>> Nie 2-harm. Blok. Io>>>> Nie 2-harm. Blok. Is2> Nie 2-harm. Blok. Is2>> Nie 2-harm. Blok. Is2>>> Nie Wybór czasu podtrzymania dla odwzbudzenia progu rozruchowego Zakres nastawień: od 0 do 2,0 s, krok 0,1 s Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Załącza / odstawia blokowania wybranej funkcji od 2-ej harmonicznej. Możliwość nastawienia: Nie,. Jeśli użytkownik wybierze funkcja będzie blokowana. Nr

69 Wybór logiki działania funkcji nadprądowych Podmenu Wybor Logiki 1 i Wybor Logiki 2 umożliwia użytkownikowi przypisanie progu działania każdej zwłoki czasowej do wejścia Log Wyb (porównaj z menu Wejścia). Dla przekaźników P126 i P127 możliwość wyboru jest identyczna, tzn. dla zabezpieczeń 67/50/51 oraz 67N/50N/51N dostępne są I>>, I>>>, Io>> i Io>>>. KONTR. AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Wybor Logiki 1 Nagłówek z podmenu Logika Wyboru. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu WYB1 ti>> WYB1 ti>>> WYB1 tio>> WYB1 tio>>> Logika wyboru progu działania zwłoki czasowej drugiego stopnia nadprądowego (ti>>). Zakres nastawiania: lub Nie Załączenie spowoduje wydłużenie zwłoki działania zabezpieczenia nadprądowego I>> o czas nastawiony w komórce <twyb1> Logika wyboru progu działania zwłoki czasowej trzeciego stopnia nadprądowego (ti>>>). Zakres nastawiania: lub Nie Logika wyboru progu działania zwłoki czasowej drugiego stopnia doziemnego nadprądowego (tio>>). Zakres nastawiania: lub Nie Logika wyboru progu działania zwłoki czasowej trzeciego stopnia doziemnego nadprądowego (tio>>>). Zakres nastawiania: lub Nie twyb s Wskazuje logiczny schemat wyboru zwłoki czasowej t Wyb 1. Zakres nastawiania: od 0 do 150 s, krok 10 ms Wyjścia przekaźnikowe To podmenu stwarza możliwość przypisania do każdego wyjścia logicznego (za wyjątkiem wyjścia Watchdog RL0 i wyłączającego RL1 porównaj z podmenu Komendy Wyłączające) rozmaitych progów zadziałania (bezzwłocznie i/lub zwłocznie). Ogólna liczba wyjść programowalnej logiki jest podana poniżej: Typ P125 P126 P127 Logika WY Nr

70 Podmenu wyjść przekaźnikowych dla P125 KONTR. AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Wyjścia Przek OW Io> tio> Io_R> Io>> tio>> Io_R>> Io>>> tio>>> Io_R>>> Po/ IoCos> Nagłówek z podmenu Wyjścia przekaźnikowe. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Przypisanie funkcji przekaźnika wyłączającego (przekaźnik nr 1) do innych przekaźników wyjściowych. Przypisanie pierwszego doziemnego bezzwłocznego nadprądowego progu pobudzenia (Io>) do przekaźników wyjściowych. Przypisanie pierwszego doziemnego zwłocznego nadprądowego progu zadziałania (tio>) do przekaźników wyjściowych. Przypisanie pierwszego doziemnego zwłocznego kierunkowego nadprądowego progu pobudzenia dla wyłączenia w strefie wstecznej (Io>) do przekaźników wyjściowych. Przypisanie drugiego doziemnego bezzwłocznego nadprądowego progu pobudzenia (Io>>) do przekaźników wyjściowych. Przypisanie drugiego doziemnego zwłocznego nadprądowego progu zadziałania (tio>>) do przekaźników wyjściowych. Przypisanie drugiego doziemnego zwłocznego kierunkowego nadprądowego progu pobudzenia dla wyłączenia w strefie wstecznej (Io>>) do przekaźników wyjściowych. Przypisanie trzeciego doziemnego bezzwłocznego nadprądowego progu pobudzenia (Io>>>) do przekaźników wyjściowych. Przypisanie trzeciego doziemnego zwłocznego nadprądowego progu zadziałania (tio>>>) do przekaźników wyjściowych. Przypisanie trzeciego doziemnego zwłocznego kierunkowego nadprądowego progu pobudzenia dla wyłączenia w strefie wstecznej (Io>>>) do przekaźników wyjściowych. Przypisanie pierwszego doziemnego mocowego progu pobudzenia (Po / IoCos>) do przekaźników wyjściowych. Nr

71 tpo/ IoCos> Po/ IoCos>> tpo/ IoCos>> Uo>>>> tuo>>>> tzz tzz tzz tzz tzz tzz Aktywna Grupa Kontr Wylacz Kontr Zalacz Przypisanie pierwszego doziemnego zwłocznego mocowego progu zadziałania (tpo / IoCos>) do przekaźników wyjściowych. Przypisanie drugiego doziemnego mocowego progu pobudzenia (Po / IoCos>>) do przekaźników wyjściowych. Przypisanie drugiego doziemnego zwłocznego mocowego progu zadziałania (Po / IoCos>>) do przekaźników wyjściowych. Przypisanie doziemnego nadnapięciowego progu pobudzenia (Uo>) do przekaźników wyjściowych. Przypisanie doziemnego nadnapięciowego zwłocznego progu zadziałania (tuo>) do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 1 do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 2 do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 3 do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 4 do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 5 do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 6 do przekaźników wyjściowych. Przypisanie sygnału o aktywnej grupie nastaw 2. Przypisanie komendy otwarcia wyłącznika poprzez łącze RS232 lub RS485. Przypisanie komendy zamknięcia wyłącznika poprzez łącze RS232 lub RS485. Nr

72 Wejsc Wejsc Wejsc Wejsc Przypisanie aktywacji wejścia binarnego nr 1 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 2 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 3 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 4 do przekaźników wyjściowych. Dodatkowe menu Wyjścia przekaźnikowe w P126 i P127 OW Przypisanie przekaźnika wyłączającego (przekaźnik nr 1) do innych przekaźników wyjściowych I> ti> I_R> I>> ti>> I_R>> I>>> ti>>> Przypisanie pierwszego bezzwłocznego nadprądowego progu pobudzenia (I>) do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego nadprądowego progu zadziałania (ti>) do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego kierunkowego nadprądowego progu pobudzenia dla wyłączenia w strefie wstecznej (I>) do przekaźników wyjściowych. Przypisanie drugiego bezzwłocznego nadprądowego progu pobudzenia (I>>) do przekaźników wyjściowych. Przypisanie drugiego zwłocznego nadprądowego progu zadziałania (ti>>) do przekaźników wyjściowych. Przypisanie drugiego zwłocznego kierunkowego nadprądowego progu pobudzenia dla wyłączenia w strefie wstecznej (I>>) do przekaźników wyjściowych. Przypisanie trzeciego bezzwłocznego nadprądowego progu pobudzenia (I>>>) do przekaźników wyjściowych. Przypisanie trzeciego zwłocznego nadprądowego progu pobudzenia (ti>>>) do przekaźników wyjściowych. Nr

73 I_R>>> tia> tib> tic> Is2> tis2> Is2>> tis2>> Is2>>> tis2>>> Przec.C Up Przec.C OW I< Przypisanie trzeciego zwłocznego kierunkowego nadprądowego progu pobudzenia dla wyłączenia w strefie wstecznej (I>>>) do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego nadprądowego progu pobudzenia (ti>) w fazie L1 do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego nadprądowego progu pobudzenia (ti>) w fazie L2 do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego nadprądowego progu pobudzenia (ti>) w fazie L3 do przekaźników wyjściowych. Przypisanie pierwszego bezzwłocznego podprądowego, składowej przeciwnej, progu pobudzenia (I2>) do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego podprądowego, składowej przeciwnej, progu zadziałania (ti2>) do przekaźników wyjściowych. Przypisanie drugiego bezzwłocznego podprądowego, składowej przeciwnej, progu pobudzenia (I2>>) do przekaźników wyjściowych. Przypisanie drugiego zwłocznego podprądowego, składowej przeciwnej, progu zadziałania (ti2>>) do przekaźników wyjściowych.. Wybór nastaw: 1 przypisanie, 0 bez przypisania Przypisanie trzeciego bezzwłocznego podprądowego, składowej przeciwnej, progu pobudzenia (I2>>>) do przekaźników wyjściowych. Przypisanie trzeciego zwłocznego podprądowego, składowej przeciwnej, progu zadziałania (ti2>>>) do przekaźników wyjściowych.. Przypisanie alarmu o przeciążeniu termicznym do przekaźników wyjściowych. Przypisanie wyłączenia od progu pobudzenia dla przeciążenia termicznego do przekaźników wyjściowych. Przypisanie pierwszego bezzwłocznego podprądowego progu pobudzenia (I<) do przekaźników wyjściowych. Nr

74 ti< Uszk Przew WYL Up WYL Aw tlrw Uszk WYL Zam Wejsc Wejsc Wejsc /Oper /OW / wew Blok / zew Blok Przypisanie pierwszego zwłocznego podprądowego progu zadziałania (ti<) do przekaźników wyjściowych. Przypisanie funkcji nieciągłości w obwodzie do przekładników prądowych. Przypisanie funkcji Alarm dla wyłącznika do przekaźników wyjściowych (Liczba otwarć wyłącznika, ejści sumarycznie, czas otwierania i zamykania). Przypisanie funkcji nadzoru błędnego działania wyłącznika do przekaźników wyjściowych (ciągłość obwodu wyłącznika) Przypisanie funkcji nadzoru błędnego działania wyłącznika, do przekaźników wyjściowych. Przypisanie funkcji sterowania wyłącznikiem na załącz do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 5 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 6 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 7 do przekaźników wyjściowych. Przypisanie informacji SPZ w toku działania do przekaźników wyjściowych. Przypisanie funkcji wyłączenia definitywnego SPZ do przekaźników wyjściowych. Przypisanie funkcji zablokowania SPZ od funkcji wewnętrznych do przekaźników wyjściowych. Przypisanie funkcji zablokowania SPZ od sygnałów zewnętrznych do przekaźników wyjściowych. Nr

75 Znzw Wejsc Wejsc Wejsc trówn.a trówn.b trówn.c trówn.d trówn.e trówn.f trówn.g trówn.h Przypisanie funkcji załączenia na zwarcie do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 5 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 6 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 7 do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego A do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego B do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego C do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego D do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego E do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego F do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego G do przekaźników wyjściowych. Przypisanie logiki wyjściowej AND, równania zwłocznego H do przekaźników wyjściowych. Nr

76 Dodatkowe menu Wyjścia przekaźnikowe w P127 Io>>>> Przypisanie czwartego doziemnego bezzwłocznego nadprądowego progu pobudzenia (Io>>>>) do przekaźników wyjściowych tio>>>> Io_R>>>> U> tu> U>> tu>> U< tu< U<< tu<< P> tp> Przypisanie czwartego doziemnego zwłocznego nadprądowego progu zadziałania (tio>>>>) do przekaźników wyjściowych. Przypisanie czwartego doziemnego zwłocznego kierunkowego nadprądowego progu pobudzenia dla wyłączenia w strefie wstecznej (Io>>>>) do przekaźników wyjściowych. Przypisanie pierwszego bezzwłocznego nadnapięciowego progu pobudzenia (U>) do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego nadnapięciowego progu zadziałania (tu>) do przekaźników wyjściowych. Przypisanie drugiego bezzwłocznego nadnapięciowego progu pobudzenia (U>>) do przekaźników wyjściowych. Przypisanie drugiego zwłocznego nadnapięciowego progu zadziałania (tu>>) do przekaźników wyjściowych. Przypisanie pierwszego bezzwłocznego podnapięciowego progu pobudzenia (U<) do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego podnapięciowego progu zadziałania (tu<) do przekaźników wyjściowych. Przypisanie drugiego bezzwłocznego podnapięciowego progu pobudzenia (U<<) do przekaźników wyjściowych. Przypisanie drugiego zwłocznego podnapięciowego progu zadziałania (tu<<) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu pobudzenia (P>) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu zadziałania (tp>) do przekaźników wyjściowych. Nr

77 P>> tp>> P< tp< P<< tp<< Q> tq> Q>> tq>> Q< tq< Q<< tq<< Przypisanie drugiego mocowego progu pobudzenia (P>>) do przekaźników wyjściowych. Przypisanie drugiego mocowego progu zadziałania (tp>>) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu pobudzenia (P<) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu zadziałania (tp<) do przekaźników wyjściowych. Przypisanie drugiego mocowego progu pobudzenia (P<<) do przekaźników wyjściowych. Przypisanie drugiego mocowego progu zadziałania (tp<<) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu pobudzenia (Q>) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu zadziałania (tq>) do przekaźników wyjściowych. Przypisanie drugiego mocowego progu pobudzenia (Q>>) do przekaźników wyjściowych. Przypisanie drugiego mocowego progu zadziałania (tq>>) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu pobudzenia (Q<) do przekaźników wyjściowych. Przypisanie pierwszego mocowego progu zadziałania (tq<) do przekaźników wyjściowych. Przypisanie drugiego mocowego progu pobudzenia (Q<<) do przekaźników wyjściowych. Przypisanie drugiego mocowego progu zadziałania (tq<<) do przekaźników wyjściowych. Nr

78 F tf F tf F tf F tf F tf F tf FP.ZAKR Df/dt Przypisanie pierwszego bezzwłocznego częstotliwościowego progu pobudzenia (F1) do przekaźników wyjściowych. Przypisanie pierwszego zwłocznego częstotliwościowego progu zadziałania (tf1) do przekaźników wyjściowych. Przypisanie drugiego bezzwłocznego częstotliwościowego progu pobudzenia (F2) do przekaźników wyjściowych. Przypisanie drugiego zwłocznego częstotliwościowego progu zadziałania (tf2) do przekaźników wyjściowych. Przypisanie trzeciego bezzwłocznego częstotliwościowego progu pobudzenia (F3) do przekaźników wyjściowych. Przypisanie trzeciego zwłocznego częstotliwościowego progu zadziałania (tf3) do przekaźników wyjściowych. Przypisanie czwartego bezzwłocznego częstotliwościowego progu pobudzenia (F4) do przekaźników wyjściowych. Przypisanie czwartego zwłocznego częstotliwościowego progu zadziałania (tf4) do przekaźników wyjściowych. Przypisanie piątego bezzwłocznego częstotliwościowego progu pobudzenia (F5) do przekaźników wyjściowych. Przypisanie piątego zwłocznego częstotliwościowego progu zadziałania (tf5) do przekaźników wyjściowych. Przypisanie szóstego bezzwłocznego częstotliwościowego progu pobudzenia (F6) do przekaźników wyjściowych. Przypisanie szóstego zwłocznego częstotliwościowego progu zadziałania (tf6) do przekaźników wyjściowych. Przypisanie sygnału błędu pomiaru częstotliwości do przekaźników wyjściowych. Przypisanie pierwszego progu pobudzenia funkcji zmiany częstotliwości w czasie (df/dt1) do przekaźników wyjściowych. Nr

79 Df/dt Df/dt Df/dt Df/dt Df/dt tzz tzz tzza tzzb tzzc Wejsc Wejsc Wejsc. A Wejsc. B Przypisanie drugiego progu pobudzenia funkcji zmiany częstotliwości w czasie (df/dt2) do przekaźników wyjściowych. Przypisanie trzeciego progu pobudzenia funkcji zmiany częstotliwości w czasie (df/dt3) do przekaźników wyjściowych. Przypisanie czwartego progu pobudzenia funkcji zmiany częstotliwości w czasie (df/dt4) do przekaźników wyjściowych. Przypisanie piątego progu pobudzenia funkcji zmiany częstotliwości w czasie (df/dt5) do przekaźników wyjściowych. Przypisanie szóstego progu pobudzenia funkcji zmiany częstotliwości w czasie (df/dt6) do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 8 do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr 9 do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr A do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr B do przekaźników wyjściowych. Przypisanie pomocniczego wejścia zwłocznego nr C do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 8 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr 9 do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr A do przekaźników wyjściowych. Przypisanie aktywacji wejścia binarnego nr B do przekaźników wyjściowych. Nr

80 Wejsc. C KONap KOPrad K.Rozkaz K.Rozkaz K.Rozkaz K.Rozkaz Przypisanie aktywacji wejścia binarnego nr C do przekaźników wyjściowych. Przypisanie funkcji kontroli obwodów napięciowych do przekaźników wyjściowych. Przypisanie funkcji kontroli obwodów prądowych do przekaźników wyjściowych. Przypisanie komunikacyjnej komendy sterowniczej KOM1 do przekaźników wyjściowych. Przypisanie komunikacyjnej komendy sterowniczej KOM2 do przekaźników wyjściowych. Przypisanie komunikacyjnej komendy sterowniczej KOM3 do przekaźników wyjściowych. Przypisanie komunikacyjnej komendy sterowniczej KOM4 do przekaźników wyjściowych Wejścia Każdy rodzaj przekaźnika ma określoną liczbę wejść. Przedstawia to poniższa tabela: Typ P125 P126 P127 P127 z dod. Wejściami Liczba wejść KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Wejścia Nagłówek z podmenu Wejścia. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wejście 1 Przypisanie sygnałów do wejścia logicznego 1. Aby dokonać zmian patrz tabela. Wejście 2 Przypisanie sygnałów do wejścia logicznego 2 Tożsame komórki dla : P125 wejść 3 i 4 P126 oraz P127 wejść 5, 6 i 7 P127 z dodatkowym modułem wejść wejść 8, 9, A, B i C Nr

81 To podmenu stwarza możliwość przyporządkowania każdemu wejściu logicznemu etykiety lub funkcji automatycznej, jak podano w poniższej tabeli. Do każdego wejścia można przypisać więcej niż jeden sygnał poprzez zmianę parametru Nie na. Etykieta Znaczenie Typ przekaźnika P125 P126 P127 Bl.Pod Zwolnienie podtrzymania przekaźników wyjściowych X X X Blok Log 1 Logika blokowania 1 X X X Blok Log 2 Logika blokowania 2 X X WYLotw Położenie wyłącznika (otwarty) X X WYLzam Położenie wyłącznika (zamknięty) X X UszkWył informacja od wyłącznika o zewnętrznym uszkodzeniu X X ZZ 1 Zabezpieczenie zewnętrzne 1 X X X ZZ 2 Zabezpieczenie zewnętrzne 2 X X X ZZ 3 Zabezpieczenie zewnętrzne 3 X X X ZZ 4 Zabezpieczenie zewnętrzne 4 X X X ZZ 5 Zabezpieczenie zewnętrzne 5 X X ZZ 6 Zabezpieczenie zewnętrzne 6 X X ZZ 7 Zabezpieczenie zewnętrzne 7 X X ZZ 8 Zabezpieczenie zewnętrzne 8 X ZZ 9 Zabezpieczenie zewnętrzne 9 X ZZ A Zabezpieczenie zewnętrzne A X ZZ B Zabezpieczenie zewnętrzne B X ZZ C Zabezpieczenie zewnętrzne C X Start Rej. Start rejestracji zakłóceń X X Zimny Roz Zimny rozruch X X Wyb.Log1 Logika wyboru 1 X X Wyb.Log2 Logika wyboru 2 X X Zm.Gr.Nas. Zmiana grupy nastaw (domyślna grupa nastaw nr 1) X X Blok SPZ Blokowanie funkcji SPZ [79] X X Θ Kasuj Kasowanie stanu układu termicznego X X WYL na OW Wejście nadzoru obwodu wyłącz X X Start LRW Pobudzenie LRW sygnałem zewnętrznym X X Tryb Test. Tryb testu X X X ZNZW Start automatyki ZNZW (załączenie na zwarcie) X X Lokalnie Tryb lokalnego sterowania (blokowanie sterowań X X X zewn.) Synchro Synchronizacja czasu sygnałem zewnętrznym X X X Kasuj LED Kasowanie LED Trip i Alarm X X X Ster.Wyl Komenda zdalnego wyłączenia przypisana do wejścia X X X binarnego Ster.Zam Komenda zdalnego załączenia przypisana do wejścia binarnego X X X Czas Wej.ZZ1 tzz s Czas Wej.ZZ2 tzz s Wskazuje wartość układu czasowego połączonego z wejściem pomocniczym 1. Zakres nastaw: od 0 do 200 s, krok 10 ms. Wskazuje wartość układu czasowego połączonego z wejściem pomocniczym 1 Tożsame komórki dla : P125 wejść 3 i 4 P126 oraz P127 wejść 5, 6 i 7 P127 z dodatkowym modułem wejść wejść 8, 9, A, B i C Nr

82 Uszkodzenie przewodu (tylko w P126 i P127) KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Uszk.Przewodu U.Przewodu? Czas U.Przewodu e.prz. 20 s Stosunek I2/I1 20 % Nagłówek z podmenu układu wykrywającego nieciągłość. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór funkcji nieciągłość. Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Wskazuje czas zwłoki e.prz. dla układu wykrywającego nieciągłość. e.prz. jest ustawiany. Zakres nastaw: od 0 do s, krok 1s. Wskazuje nastawienie progu pobudzenia dla układu nieciągłości. Jest on współczynnikiem wynikającym ze stosunku składowej przeciwnej przez składową zgodną prądu. Zakres nastaw: od 20 do 100 %, krok 1% Zimny rozruch (tylko w P126 i P127) Podmenu Zimny rozruch umożliwia na zadziałanie tej funkcji wraz z dołączonymi nastawieniami. KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Zimny rozruch Zimny Rozruch? Nagłówek z podmenu układu zimnego rozruchu. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór funkcji Zimny rozruch. Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie funkcja Zimny rozruch będzie nieaktywna. Wejście? Auto? Wybór trybu rozruchu funkcji. Wybierz lub Nie. Jeśli użytkownik wybierze, funkcja Zimny Rozruch rozpocznie pracę po pobudzeniu wejścia binarnego z przypisaną funkcją Zimny Roz Wybór trybu rozruchu funkcji. Wybierz lub Nie. Jeśli użytkownik wybierze, funkcja Zimny Rozruch rozpocznie pracę automatycznie po pobudzeniu wejścia binarnego z przypisaną funkcją WYLZam jeśli wartość prądu przekroczy 5% In w czasie mniejszym niż 200 ms Po załączeniu obu funkcji Wejscie i Auto priorytet ma opcja Auto Nr

83 Zimny Rozruch ti>? Zimny Rozruch ti>>? Zimny Rozruch ti>>>? Zimny Rozruch tio>? Zimny Rozruch tio>>? Zimny Rozruch tio>>>? Wskazuje, gdy próg pobudzenia zwłoki czasowej ti> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej ti>> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej ti>>> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej tio> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej tio>> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej tio>>> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Zimny Rozruch tio>>>>? Wskazuje, gdy próg pobudzenia zwłoki czasowej tio>>>> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Zimny Rozruch tis2>? Zimny Rozruch tis2>>? Zimny Rozruch tis2>>>? Zimny Rozruch tciepl>? Zimny Rozruch Poziom 200 % Zimny Rozruch tzr 400 ms Wskazuje, gdy próg pobudzenia zwłoki czasowej t2> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej t2>> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej t2>>> jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wskazuje, gdy próg pobudzenia zwłoki czasowej t Term jest skojarzony z funkcją zimnego rozruchu. Wybierz lub Nie. Wybór procentowej wartości wyskalowania względnego w stosunku do progu pobudzenia skojarzonego z funkcją zimnego rozruchu. Zakres nastaw: od 100 % do 500 %, krok 1 %. Wybór czasu opóźnienia zimnego rozruchu. Zakres nastaw: od 0,1 s do 3600 s, krok 100 ms. Nr

84 Zabezpieczenie nadprądowe z kontrolą napięciową (tylko w P127) KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. 51V (U< LUB Us2>) & I>> Nagłówek z podmenu kontroli napięciowej. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór funkcjonowania blokowania drugiego stopnia zabezpieczenia nadprądowego I>> od pierwszego stopnia U< lub Us2>. Możliwość nastawienia:, Nie. Jeśli użytkownik wybierze wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu (U<< LUB Us2>>) & I>>> Us2> 130 V Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 3 do 200 V, krok 0.1 V. (U<< LUB Us2>>) & I>>> Wybór funkcjonowania blokowania trzeciego stopnia zabezpieczenia nadprądowego I>>> od drugiego stopnia U<< lub Us2>>. Możliwość nastawienia:, Nie. Us2>> 130 V Wskazuje nastawioną wartość progową działania. Zakres nastawiania od 3 do 200 V, krok 0.1 V. KON Blok. 51V? Nie Wybór funkcjonowania układu kontroli blokowania zabezpieczenia nadprądowego Możliwość nastawienia: Nie, KON Alarm? Nie Wybór funkcjonowania sygnalizacji alarmowej układu kontroli blokowania zabezpieczenia nadprądowego Możliwość nastawienia: Nie, Kontrola obwodów napięciowych (tylko w P127) KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. KONTROLA OBW.U KONap Alarm? Nie Nagłówek z podmenu kontroli obwodów napięciowych Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Określa czy funkcja kontroli obwodów napięciowych ma pobudzać sygnalizację alarmową Wybierz lub Nie. Nr

85 KONap Blok.51V? Nie KONap Blok.zab. Nie KONap Nie-Kier I> I>> I>>> Io> Io>> Io>>> Io>>>> KONap T operac 0.20 s Określa czy funkcja kontroli obwodów napięciowych ma blokować zabezpieczenie nadprądowe z kontolą napięciową 51V Wybierz lub Nie. Określa czy funkcja kontroli obwodów napięciowych ma blokować zabezpieczenie napięciowe Wybierz lub Nie. Komórka widoczna po załaczeniu funkcji KONap Blok.zab. Pozwala zmieniać charakter pracy danej funkcji zabezpieczeniowej z kierunkowej na bezkierunkową Wybierz lub Nie. Wskazuje wartość czasu opóźnienia dla KONap. Zakres nastaw: od 0 ms do 100 s, krok 10 ms Kontrola obwodów prądowych (tylko w P127) KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. KONTROLA OBW.I KONTROLA OBW.I? Nie Nagłówek z podmenu kontroli obwodów prądowych Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Załącza funkcję kontroli obwodów prądowych Wybierz lub Nie. Io> Uo< tkoprad 0.08 Ien 5 V 0,20 s Kontrola obwodów prądowych opiera się na pomiarze wyliczonej składowej zerowej prądu. Funkcja zostaje uaktywniona, jeśli w czasie tkoprad prąd składowej zerowej przekroczy nastawioną wartość, a wartość napięcia składowej zerowej Uo< nie zostanie osiągnięta. Zakres nastawiania: od 0.08 do 1.0 Ion, krok 0.01 Ion Określa wartość napięcia składowej zerowej. Zakres nastawiania: od 0.5 do 22 V, krok 0.1 V Określa wartość czasu zwłoki. Zakres nastawiania: od 0 do 100 s, krok 0.01 s Nr

86 Lokalna Rezerwa Wyłącznikowa (tylko w P126 i P127) KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. LRW LRW? I< LRW Czas LRW tlrw Blok I>? Blok Io>? 0.02 In 40 ms Nie Nie Nagłówek z podmenu Uszkodzenie wyłącznika. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór funkcji LRW. Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie funkcja LRW będzie nieaktywna. Wskazuje wartość progu minimalnego prądu obciążenia dla LRW. Zakres nastaw: od 0,02 In do 1 In, krok 0,01 In. Wskazuje wartość czasu opóźnienia dla LRW. Zakres nastaw: od 0 ms do 10 s, krok 10 ms. Blokowanie zabezpieczenia nadprądowego I> od LRW. Zakres nastaw:. Nie. Blokowanie zabezpieczenia ziemnozwarciowego Io> od LRW. Zakres nastaw:. Nie Kontrola wyłącznika (tylko w P126 i P127) Podmenu Kontrola wyłącznika umożliwia zastosowanie nadzoru nad pracą wyłącznika, funkcji monitorujących oraz różnych nastawień przypisanych do tej funkcji. KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Kontr.Wylacznika Nagłówek z podmenu kontrola wyłącznika. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Kontr.Obw.Wyl.? Czas Operac.Wyl. 100 ms Wybór funkcji kontroli obwodu wyłączania. Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie funkcja kontroli obwodu wyłączania będzie nieaktywna. Wskazuje wartość czasu opóźnienia dla kontroli obwodu wyłączania. Zakres nastaw: od 0 ms do 10 s, krok 10 ms. Nr

87 Kontr.Wyl.WYL Czas Wyl.WYL 100 ms Kontr.Zal.WYL Czas Zal.WYL 100 ms Wyl.WYL Alarm? Funkcja monitorowania czasu operacyjnego otwarcia wyłącznika (czynna / nieczynna). Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie nastąpi przejście do menu zamkniętego wyłącznika. Wskazuje wartość czasu operacyjnego otwierania wyłącznika. Zakres nastaw: od 50 ms do 1.0 s, krok 10 ms. Funkcja monitorowania czasu operacyjnego zamknięcia wyłącznika (czynna / nieczynna). Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie nastąpi wyświetlenie informacji: Alarm/Otw Wył. Wskazuje wartość czasu operacyjnego zamykania wyłącznika. Zakres nastaw: od 50 ms do 1.0 s, krok 10 ms. Funkcja monitorowania maksymalnej liczby działań wyłącznika (czynna / nieczynna). Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie nastąpi wyświetlenie informacji: Σ Amp(n). LB Wyl.WYL 0 Możliwość wyboru progowej liczby otwarć wyłącznika, przekroczenie której powoduje zadziałanie alarmu. Zakres nastaw: od 0 do 50000, krok 1. Σ Ampery(n)? Σ Ampery(n) 0 E6 Wskazuje Sumę Prądową (lub kwadrat Prądów) stanowiących przerwanie działania przez funkcję wyłącznika. Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie nastąpi odesłanie do menu: Czas Imp twył. wyświetlenie informacji: Σ Amp(n). Funkcja Sumy Prądowej jest nieaktywna. Wskazuje wartość progową Sumy Prądowej (lub kwadratu Prądów), przekroczenie której powoduje zadziałanie alarmu. Zakres nastaw: od 0 do 4000 E6 A (lub A 2 ), krok 1 E6. n 1 Wskazuje rodzaj sumowania (Ampery lub kwadrat Amperów). Wybierz 1 lub 2. Czas Imp.tWyl 100 ms Czas Imp.tZal 100 ms Wskazuje wartość czasu trwania impulsu wyłączającego. Zakres nastaw: od 100 ms do 5 s, krok 100 ms. Wskazuje wartość czasu trwania impulsu załączającego. Zakres nastaw: od 100 ms do 5 s, krok 100 ms. Nr

88 Załączenie wyłącznika na zwarcie (tylko w P126 i P127) KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. ZNZW ZNZW? tznzw I>> I>>> 100 ms Nagłówek z podmenu Załączenie na zwarcie. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór funkcji Załączenia na zwarcie. Wybierz lub Nie. Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli wybierze Nie funkcja cio będzie nieaktywna. Wskazuje wartość czasu aktywności funkcji po załączeniu wyłącznika. Zakres nastaw: od 0 ms do 500 ms, krok 1 ms. Wybór funkcji zabezpieczeniowej wykrywającej zwarcie I>> Zakres nastaw:, Nie Jeśli użytkownik wybierze, odliczanie czasu zwłoki tznzw rozpocznie się po pobudzeniu funkcji I>> Wybór funkcji zabezpieczeniowej wykrywającej zwarcie I>>> Zakres nastaw:, Nie Jeśli użytkownik wybierze, odliczanie czasu zwłoki tznzw rozpocznie się po pobudzeniu funkcji I>> Ster.Zam Wejscie Wybór funkcji uruchamiającej ZNZW od pobudzenia wejścia binarnego z przypisaną funkcją: Zdalne ZAL Zakres nastaw:, Nie ZNZW Wejscie Wybór funkcji uruchamiającej ZNZW od pobudzenia wejścia binarnego z przypisaną funkcją: ZNZW Zakres nastaw:, Nie HMI ster.zamknij Wybór funkcji uruchamiającej ZNZW po ręcznym zamknięciu wyłącznika z klawiatury Zakres nastaw:, Nie [79] zamknij Wybór funkcji uruchamiającej ZNZW po zamknięciu wyłącznika z automatyki SPZ Zakres nastaw:, Nie Lokalnie komenda Zdalnie komenda Zdalnie2 komenda Wybór funkcji uruchamiającej ZNZW po zamknięciu wyłącznika poprzez przedni port komunikacyjny RS232 Zakres nastaw:, Nie Wybór funkcji uruchamiającej ZNZW po zamknięciu wyłącznika poprzez pierwszy tylny port komunikacyjny RS485 Zakres nastaw:, Nie Wybór funkcji uruchamiającej ZNZW po zamknięciu wyłącznika poprzez drugi tylny port komunikacyjny RS485 Zakres nastaw:, Nie Nr

89 Logika programowalna Nr Instrukcja obsługi P125 / P126 / P127 Dzięki logice programowalnej w P126 i P127 można utworzyć do 8 niezależnych równań, każde składające się maks. z 16 elementów wejściowych powiązanych pomiędzy soba operatorami logicznymi OR, OR NOT, AND lub AND NOT. Dostępne sygnały wejściowe pokazuje poniższa tabela: Tekst Opis I>, I>>, I>>> Pobudzenie 1-go, 2-go, 3-go stopnia nadprądowego fazowego ti>, ti>>, ti>>> Zadziałanie 1-go, 2-go, 3-go stopnia nadprądowego fazowego Io>, Io>>, Io>>>, Io>>>> Pobudzenie 1-go, 2-go, 3-go, 4-go stopnia nadprądowego ziemnozwarciowego tio>, tio>>, tio>>>, tio>>>> Zadziałanie 1-go, 2-go, 3-go, 4-go stopnia nadprądowego ziemnozwarciowego Po>, Po>> Pobudzenie 1-go, 2-go stopnia nadmiarowomocowego Po tpo>, tpo>> Zadziałanie 1-go, 2-go stopnia nadmiarowomocowego Po Is2, Is2>>, Is2>>> Pobudzenie 1-go, 2-go, 3-go stopnia nadprądowego składowej przeciwnej tis2>, tis2>>, Zadziałanie 1-go, 2-go, 3-go stopnia nadprądowego składowej przeciwnej tis2>>> Przec.C Up Pobudzenie zabezpieczenia przeciążeniowego termicznego Przec.C OW Zadziałanie zabezpieczenia przeciążeniowego termicznego I< Pobudzenie zabezpieczenia podprądowego ti< Zadziałanie zabezpieczenia podprądowego Uszk.Przew. Zadziałanie funkcji kontroli ciągłości obwodów pomiarowych U>, U>> Pobudzenie 1-go, 2-go stopnia nadnapięciowego tu>, tu>> Zadziałanie 1-go, 2-go stopnia nadnapięciowego U<, U<< Pobudzenie 1-go, 2-go stopnia podnapięciowego tu<, tu<< Zadziałanie 1-go, 2-go stopnia podnapięciowego Uo> Pobudzenie pierwszego stopnia nadnapięciowego składowej zerowej tuo> Zadziałanie pierwszego stopnia nadnapięciowego składowej zerowej 79/OW Wyłączenie definitywne SPZ Wejsie 1 do Pobudzenie wejścia binarnego 1 do 7 Wejście 7 Wejsie 8 do Pobudzenie wejścia binarnego 8 do C Wejście C tzz1 do tzz7 Zadziałanie zabezpieczenia zewnętrznego ZZ1 do ZZ7 tzz8 do tzzc Zadziałanie zabezpieczenia zewnętrznego ZZ8 do ZZC P>, P>> Pobudzenie 1-go, 2-go stopnia nadmocowego czynnego fazowego tp>, tp>> Zadziałanie 1-go, 2-go stopnia nadmocowego czynnego fazowego P<, P<< Pobudzenie 1-go, 2-go stopnia podmocowego czynnego fazowego tp<, tp<< Zadziałanie 1-go, 2-go stopnia podmocowego czynnego fazowego Q>, Q>> Pobudzenie 1-go, 2-go stopnia nadmocowego biernego fazowego tq>, tq>> Zadziałanie 1-go, 2-go stopnia nadmocowego biernego fazowego Q<, Q<< Pobudzenie 1-go, 2-go stopnia podmocowego biernego fazowego tq<, tq<< Zadziałanie 1-go, 2-go stopnia podmocowego biernego fazowego F1 do F6 Pobudzenie pierwszego do szóstego stopnia częstotliwościowego tf1 do tf6 Zadziałanie pierwszego do szóstego stopnia częstotliwościowego df/dt1 do df/dt6 Zadziałanie pierwszego do szóstego stopnia funkcji kontroli zmian częstotliwości w czasie KONap Zadziałanie funkcji kontroli obwodów napięciowych KOPrad Zadziałanie funkcji kontroli obwodów prądowych 79 wew.blok Zadziałanie wewnętrznej blokady SPZ 79 zew.blok Zadziałanie zewnętrznej blokady SPZ trown.a do Zadziałanie funkcji równania logicznego A do H trown.h LRW Zadziałanie funkcji LRW

90 KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. Równanie Log. BOOL. ROWNANIE A Rown.A Toperac 0.00 s Rown.A Treset 0.00 s A00 = BRAK 2/2 A00 = BRAK 1/2 A01 = BRAK 2/2 A01 = BRAK 1/2 A02 = BRAK 2/2 A02 = BRAK 1/2 A03 = BRAK 2/2 A03 = BRAK Nagłówek z podmenu Równanie logiki BOOL. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Konfiguracja równania logicznego A Dostęp do zawartości podmenu przy pomocy przycisku. Za pomocą przycisku uzyskuje się dostęp do tożsamych komórek odpowiednio dla równań logicznych B, C, D, E, F, G, H Wskazuje wartość czasu opóźnienia Toperac dla logiki równania A. Zakres nastaw: od 0 s do 600 s, krok 10 ms. Wskazuje wartość czasu opóźnienia Treset dla logiki równania A. Zakres nastaw: od 0 s do 600 s, krok 10 ms. Konfiguracja operatora logicznego pierwszego elementu wejściowego o indeksie 00 Zakres nastaw: NOT Konfiguracja pierwszego elementu wejściowego o indeksie 00 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 01 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 01 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 02 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 02 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 03 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 03 Zakres nastaw: z tabeli Nr

91 1/2 A04 = BRAK 2/2 A04 = BRAK 1/2 A05 = BRAK 2/2 A05 = BRAK 1/2 A06 = BRAK 2/2 A06 = BRAK 1/2 A07 = BRAK 2/2 A07 = BRAK 1/2 A08 = BRAK 2/2 A08 = BRAK 1/2 A09 = BRAK 2/2 A09 = BRAK 1/2 A10 = BRAK 2/2 A10 = BRAK Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 04 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 04 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 05 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 05 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 06 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 06 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 07 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 07 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 08 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 08 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 09 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 09 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 10 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 10 Zakres nastaw: z tabeli Nr

92 1/2 A11 = BRAK 2/2 A11 = BRAK 1/2 A12 = BRAK 2/2 A12 = BRAK 1/2 A13 = BRAK 2/2 A13 = BRAK 1/2 A14 = BRAK 2/2 A14 = BRAK 1/2 A15 = BRAK 2/2 A15 = BRAK Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 11 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 11 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 12 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 12 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 13 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 13 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 14 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 14 Zakres nastaw: z tabeli Konfiguracja operatora logicznego kolejnego elementu wejściowego o indeksie 15 Zakres nastaw: OR, OR NOT, AND, AND NOT Konfiguracja kolejnego elementu wejściowego o indeksie 15 Zakres nastaw: z tabeli Nr

93 Rozkazy komunikacyjne (tylko w P127) KONTR.AUTOMATYKI Nagłówek menu KONTROLA AUTOMATYKI. KOMENDY ZDALNE CZASY trozkaz1 Kom 0.1 s trozkaz2 Kom 0.1 s trozkaz3 Kom 0.1 s trozkaz4 Kom 0.1 s Nagłówek z podmenu Rozkazy komunikacyjne. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wskazuje wartość czasu trwania komendy komunikacyjnej Rozkaz1 Zakres nastaw: od 0 do 600 s, krok 50 ms. Wskazuje wartość czasu trwania komendy komunikacyjnej Rozkaz2 Zakres nastaw: od 0 do 600 s, krok 50 ms. Wskazuje wartość czasu trwania komendy komunikacyjnej Rozkaz3 Zakres nastaw: od 0 do 600 s, krok 50 ms. Wskazuje wartość czasu trwania komendy komunikacyjnej Rozkaz4 Zakres nastaw: od 0 do 600 s, krok 50 ms REJESTRATOR Kontrola wyłącznika (tylko w P126 i P127) REJESTRATOR Nagłówek menu REJESTRATOR. Diagnostyka WYL Nagłówek podmenu Diagnostyka Wył. Dostęp do zawartości podmenu przy pomocy przycisku Czas Wylaczenia Wskazuje czas operacyjnego otwierania wyłącznika w ms. 95 ms Czas Zalaczenia Wskazuje czas operacyjnego otwierania wyłącznika w ms. 115 ms LB Laczen WYL KAS=[C] 760 ΣAmpery(n) KAS=[C] Wyświetla liczbę komend otwierających wykonanych przez wyłącznik. Kasowanie licznika poprzez przyciśnięcie. Pozwala użytkownikowi na skasowanie zapamiętanej Sumy Prądowej wyłączanych prądów. Kasowaniu podlegają wszystkie trzy fazy prądowe. Kasowanie poprzez przyciśnięcie. Nr

94 ΣAmpery(n) I1 4 E4 ΣAmpery(n) I2 4 E4 ΣAmpery(n) I3 4 E4 Wskazuje Sumę Prądową (lub kwadratu Prądu) wyłączoną przez wyłącznik fazy A. Wskazuje Sumę Prądową (lub kwadratu Prądu) wyłączoną przez wyłącznik fazy B. Wskazuje Sumę Prądową (lub kwadratu Prądu) wyłączoną przez wyłącznik fazy C Rejestracja zakłóceń Podmenu Rejestracja zakłóceń stwarza możliwość odczytu różnych parametrów i pomiarów w każdej z 25 pamięci zakłóceniowych. Rejestracja zakłóceń jest elementem przeznaczonym do wyłączania przekaźnika RL1 w menu komend Wyłącz. Uwaga. Wszystkie moduły odniesione są do strony pierwotnej prądu. REJESTRATOR Nagłówek menu REJESTRATOR. Rej.Zaklocenia LB Rejestrow 25 Nagłówek podmenu Rejestracja zakłóceń. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór w celu wyświetlenia numeru zakłócenia. W celu przeglądania zawartości danego rejestru należy wybrać numer zakłócenia i wcisnąć klawisz Czas Zaklocenia 12:05:23:42 Data Zaklocenia 12/11/00 Akt.Grupa Nastaw Wskazuje czas wystąpienia zakłócenia. Czas podany jest w formacie: hh:mm:ss:ms. W tym przykładzie zakłócenie wystąpiło o godz. 12, 05min, 23 s, 420 ms. Wskazuje datę wystąpienia zakłócenia. Data podana jest w formacie: DD/MM/RR. W tym przykładzie zakłócenie wystąpiło 12 listopada 2000 r. Wskazuje aktywną grupę nastawień (1 lub 2). 1 Zakl. w Fazie FAZA A Próg pobudzenia Wskazuje zakłócenie w fazie dla wybranej rejestracji zakłóceń. (BRAK, faza A, B, C, ZIEMIA). Wskazuje początek zakłócenia tak jak powstało w kolejności wyłączenia. Nr

95 Amplituda 752 A Instrukcja obsługi P125 / P126 / P127 Wskazuje moduł zakłócenia: napięcia, prądu, mocy doziemnie. Wartość jest amplitudą o częstotliwości 50/60 Hz. I1 Amplituda 678 A I2 Amplituda 752 A I3 Amplituda 690 A Io Amplituda Tylko w P126 i P127 Wskazuje moduł prądu fazy L1 w czasie zakłócenia. Tylko w P126 i P127 Wskazuje moduł prądu fazy L2 w czasie zakłócenia. Tylko w P126 i P127 Wskazuje moduł prądu fazy L3 w czasie zakłócenia. Wskazuje moduł prądu doziemnego w czasie zakłócenia. 23 A U12 Amplituda 10 kv U23 Amplituda 10 kv U31 Amplituda 10 kv Uo Amplituda Tylko w P127 Wskazuje moduł napięcia międzyfazowego w czasie zakłócenia. Tylko w P127 Wskazuje moduł napięcia międzyfazowego w czasie zakłócenia. Tylko w P127 Wskazuje moduł napięcia międzyfazowego w czasie zakłócenia. Wskazuje moduł napięcia zerowego w czasie zakłócenia. I1^U12 Kąt I2^U23 Kąt I3^U31 Kąt IoˆUo Kąt 100 V Tylko w P127. Wskazuje wartość kąta dla zakłócenia przy wyłączeniu kierunkowym stopnia nadprądowego. Pomocne, jeśli jest dostępne, w innych sytuacjach zakłóceniowych. Tylko w P127. Wskazuje wartość kąta dla zakłócenia przy wyłączeniu kierunkowym stopnia nadprądowego. Pomocne, jeśli jest dostępne, w innych sytuacjach zakłóceniowych. Tylko w P127. Wskazuje wartość kąta dla zakłócenia przy wyłączeniu kierunkowym stopnia nadprądowego. Pomocne, jeśli jest dostępne, w innych sytuacjach zakłóceniowych. Wskazuje wartość kąta dla zakłócenia przy wyłączeniu kierunkowym doziemnym nadprądowym. Pomocne, jeśli jest dostępne, w innych sytuacjach zakłóceniowych. Nr

96 Rejestracja pobudzeń funkcji zabezpieczeniowych REJESTRATOR Nagłówek menu REJESTRATOR. Bezzwloczne Liczba 5 Nagłówek podmenu Bezzwloczne. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór w celu wyświetlenia numeru pobudzenia. W celu przeglądania zawartości danego rejestru należy wybrać numer pobudzenia i wcisnąć klawisz Godzina 12:05:23:42 Wskazuje czas wystąpienia pobudzenia. Czas podany jest w formacie: hh:mm:ss:ms. W tym przykładzie pobudzenie wystąpiło o godz. 12, 05min, 23 s, 420 ms. Data 12/11/00 Wskazuje datę wystąpienia pobudzenia. Data podana jest w formacie: DD/MM/RR. W tym przykładzie pobudzenie wystąpiło 12 listopada 2000 r. Poczatek Wskazuje przyczynę pobudzenia I>> Dlugosc Wskazuje czas trwania pobudzenia. 100 ms Wylaczenie Wskazuje czy dane pobudzenie spowodowało również wyłączenie. Nie Rejestracja wielkości zakłóceniowych Podmenu Rej.Przeb.Zakl. stwarza możliwość ustawiania różnych parametrów i progów pobudzenia przypisanych do funkcji rejestratora. REJESTRATOR Nagłówek menu REJESTRATOR. Rej.Przeb.Zakl. Liczba Rej = 5 Nagłówek podmenu Rejestracja wielkości zakłóceniowych. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór długości rejestrowanych przebiegów Zakres nastawy: od 1 do 5 Długość zapisu zmienia się po wyborze parametru: 5: 5 reklordów długości 3 sekundy każdy 4: 4 rekordy długości 3 sekundy każdy 3: 3 rekordy długości 5 sekund każdy 2: 2 rekordy długości 7 sekundy każdy 1: 1 rekord długości 9 sekund Nr

97 Czas-Przed 0.2 s Instrukcja obsługi P125 / P126 / P127 Wybór wartości czasu rejestracji wielkości zakłóceniowych przed wystąpieniem zakłócenia. W zależności od nastawy LB Rekordow możliwość wyboru od 0.1s do 2.9 s lub 4.9 s lub 6.9 s lub 8.9 s, krok 100 ms Pob.Rej.Zakl. ZADZ. Wybór kryterium startu dla funkcji rejestracji wielkości zakłóceniowych. Możliwy jest wybór pomiędzy POBUDZ (start przy bezzwłocznym progu pobudzenia) lub ZADZ (start przy warunkach dla wyłączenia) Wartości pomiarowe maksymalne i średnie Podmenu wart.max&sred. stwarza możliwości nastawiania parametrów przypisanych do tej funkcji. (Wartości szczytowe i średnie wyświetlane w menu POMIARY). REJESTRATOR Nagłówek menu REJESTRATOR. Wart.Max&Sred. Nagłówek podmenu Wartość Max&Sred Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Okno Czasu 5 min Wybór wartości okna czasowego, w trakcie którego rejestrowane są wartości szczytowe i średnie. Możliwość wyboru: 5 min, 10 min, 15 min, 30 min lub 60 min Wartości narastające zapotrzebowane REJESTRATOR Nagłówek menu REJESTRATOR. Nar.Zapotrzeb. Okres Pomiar. 1 min Nagłówek podmenu Nar.Zapotrzeb. Dostęp do zawartości podmenu przy pomocy przycisku, a następnie aż do uzyskania danego ekranu Wybór wartości podzakresu pomiaru wartości maksymalnej prądu Możliwość wyboru: od 1 min do 60 min, krok 1 min. LB Okr.Pomiar. 1 Wybór liczby podzakresów do określenia wartości średniej prądu Możliwość wyboru: od 1 do 24, krok 1. Nr

98 3.5 Sygnalizacja alarmowa Sygnalizacja alarmowa pobudzana jest w dwóch przypadkach: o w wyniku zakłóceń elektrycznych (pobudzenia i zadziałania zabezpieczeń i automatyk) o w wyniku uszkodzenia sprzętu MiCOM P12y lub błędnego działania oprogramowania. Nieprawidłowy stan pracy przekaźnika MiCOM P12y sygnalizowany jest poprzez wyświetlenie ekranu: ALARMY i migającą diodę ALARM. Ekran ten będzie widoczny tak długo, aż alarm lub zakłócenie nie zostanie potwierdzone i skasowane. Potwierdzenie sygnalizacji alarmowej polega na wciśnięciu klawisza w chwili, gdy wyświetlany jest ekran ALARMY Spowoduje to wyświetlenie pierwszego ekranu sygnalizacji alarmowej. W przypadku gdy przyczyn pobudzenia sygnalizacji jest więcej niż jedna, można je kolejno przeglądać wciskając każdorazowo klawisz. Po obejrzeniu ostatniego ekranu dioda ALARM przestanie pulsować i zacznie świecić światłem ciągłym, a na wyświetlaczu pojawi się ekran: KAS.WSZ.ALARMOW Aby skasować sygnalizację alarmową należy wcisnąć klawisz. W przypadku, gdy przyczyna alarmu ustała wciśnięcie klawisza spowoduje zgaszenie diody ALARM lub diody TRIP (jeśli przyczyną pobudzenia sygnalizacji było wyłączenie), odwzbudzenie przekaźnika sygnalizacyjnego, (jeśli taki został przyporządkowany do danego zdarzenia) oraz powrót menu do ekranu domyślnego. W przypadku sygnalizacji alarmowej związanej z uszkodzeniem sprzętu, jej skasowanie jest niemożliwe do chwili zaniku przyczyny. Dla tego przypadku pobudzona zostaje dioda WARNING. Nr

99 4 OPIS FUNKCJI ZABEZPIECZENIOWYCH 4.1 Zabezpieczenie nadprądowe kierunkowe 3-stopniowe Opis Jeśli prąd zwarciowy może płynąć w obu kierunkach przez zabezpieczenie, konieczne jest dodanie kierunkowości dla przekaźników nadprądowych uzyskując w ten sposób prawidłową koordynację. Typowe systemy, które wymagają takich zabezpieczeń, to linie zasilające równoległe (zwykłe i transformatorowe) i pierścieniowe oraz każde, które są relatywnie wspólne w sieciach dystrybucyjnych. W przypadku dodania kierunkowości do przekaźnika nadprądowego, wymaga się zapewnienia odpowiedniego porównania lub spolaryzowania sygnału. W systemie napięciowym używa się generalnie porównania i tak kąt okazuje się względnie stały w warunkach zwarciowych. Składniki zakłócenia fazowego w przekaźniku są wewnętrznie polaryzowane przez kwadraturowe napięcia międzyfazowe, jak pokazano w tabeli poniżej: Faza zabezpieczenia Prąd operacyjny Polaryzacja napięcia Faza L1 IL1 UL2-L3 Faza L2 IL2 UL3-L1 Faza L3 IL3 UL1-L2 Warunkiem w systemie zwarciowym jest to że, wektor prądu zwarciowego będzie opóźniony względem nominalnego napięcia fazowego o kąt zależny od stosunku X/R w systemie. Ważne jest działanie przekaźnika z maksymalną czułością dla prądów leżących w tym rejonie. charakterystyka nadprądowa kierunkowa przesunięcie kątowe I U strefa wyłączenia,,do przodu'' strefa wyłączenia,,do tyłu'' Strefa wyłączania jest nastawialna od +/- 10 do +/- 170 w stosunku do przesunięcia (kąt charakterystyczny) Przesunięcie kątowe jest nastawialne od 0 do 359 Rys. 5 Charakterystyka nadprądowa kierunkowa Nr

100 Zrealizowane jest to za pomocą ustawienia charakterystyki kątowej przekaźnika (przesunięcia kątowego); jest to określenie kąta, który jest uzyskany między podanym do przekaźnika prądem i przesuniętym względem niego napięciem, w celu uzyskania maksymalnej czułości przekaźnika. Możliwe jest programowanie strefy wyłączenia w odniesieniu do przesunięcia kątowego. Obliczenie kąta pomiędzy fazą napięcia, a fazą prądu zależy od wartości napięcia i prądu. Rys. 6 Układ wektorów prądów i napięć Zabezpieczenie nadprądowe fazowe kierunkowe składa się z trzech stopni. Mogą one działać w trybie kierunkowym lub bezkierunkowym. W trybie bezkierunkowym funkcje są typowe jak dla zabezpieczenia nadprądowego. W następnym rozdziale będzie analizowane typowe zabezpieczenie 50/51. Każdy kierunkowy próg pobudzenia składa się z: - progu pobudzenia prądowego - kąta przesunięcia - kąta strefy wyłączenia U [V] strefa kąta nie podlegająca obliczeniu 1,5 1 0,5 I [In] 0,1 0,2 0,3 0,4 Rys. 7 Strefa kąta wyłączenia System napięciowy jest polaryzowany. Pierwszy próg pobudzenia, może być nastawiony ze zdefiniowanym czasem lub kierunkowy nadprądowy odwrotnie czasowy z zastosowaniem krzywych IEC, IEEE/ANSI, CO i RI pokazanych w rozdziale dane techniczne. Drugi i trzeci próg pobudzenia może być nastawiony jako kierunkowy lub bezkierunkowy, ale tylko z określonym czasem opóźnienia. Nr

101 Zabezpieczenie wyłączy, gdy wystąpią następujące warunki: 1. Nastawa progu pobudzenia nadprądowego (I>... I>>>) jest mniejsza niż prąd fazowy 2. Wektor prądu jest wewnątrz strefy wyłączenia samo jak dla każdego progu pobudzenia wyłączenia kierunkowego działającego do przodu i do tyłu, możliwe jest przypisanie tego wyłączenia do różnych przekaźników wyjściowych. Poniższy rysunek przedstawia okna z nastawami kierunku wyłączenia do przodu i do tyłu dla pierwszego stopnia. Identycznie jest dla innych stopni. ti> ti_r Przydzielenie progu pobudzenia pierwszego stopnia nadprądowego (ti>) dla przekaźników wyjściowych Możliwe nastawy: 1 oznacza przypisanie do przekaźnika wyjściowego, 0 bez przypisania Przydzielenie progu pobudzenia pierwszego stopnia nadprądowego kierunkowego ze strefą wyłączenia do tyłu (ti>) dla przekaźników wyjściowych. Możliwe nastawy: 1 oznacza przypisanie do przekaźnika wyjściowego, 0 bez przypisania Polaryzacja synchroniczna Składniki nadprądowe kierunkowe są polaryzowane przez kwadraturowe napięcie liniowe (międzyfazowe). Przy bliskim zakłóceniu trójfazowym, napięcie polaryzacji może zaniknąć, stosuje się wtedy synchroniczną polaryzację. W każdym cyklu mierzy się faktyczny kąt fazowy napięcia w linii i dokonuje zapamiętania ostatniej jego wartości. Wartość pobudzenia napięcia polaryzacji wynosi 0,5 V (wartość stała). Powyżej tej wartości układ kierunkowy używa standardowej polaryzacji (aktualne napięcie wejściowe), natomiast poniżej tej wartości jest użyta polaryzacja synchronizacji (wektor zapamiętany). Polaryzacja synchronizacji jest utrzymana do przywrócenia napięcia wejściowego powyżej 0,525 V. Przy braku napięcia wejściowego powyżej 5s układ kierunkowy jest blokowany Polaryzacja synchroniczna będzie utrzymana przez czas równy nastawieniu czasowemu zabezpieczenia plus 0,5 s, aż do maksymalnie 5s od wystąpienia braku polaryzacji Blokada I> I>> I>>> Funkcja ta jest dostępna w przypadku wyboru charakterystyki zależnej IDMT dla pierwszego stopnia nadprądowego I>. I> >> >>> Blokada Blokowanie pierwszego progu działania przy pomocy drugiego i trzeciego progu tylko wtedy, gdy pierwszy próg wyłączający jest czasem opóźnienia IDMT. Dla wybranej opcji Blokowanie TAK następuje blokowanie pierwszego stopnia dla wartości prądów przekraczających nastawy I>> oraz I>>>. Nr

102 Blokada - NIE Blokada - TAK Rys. 8 Wpływ działania parametru blokującego pierwszy stopień I> 4.2 Zabezpieczenie ziemnozwarciowe kierunkowe Przekaźniki MiCOM P125, P126, P127 posiadają kierunkowe/bezkierunkowe zabezpieczenie ziemnozwarciowe. Zabezpieczenia te mają trzy progi pobudzenia nadprądowe, kierunkowe/bezkierunkowe, ziemnozwarciowe i dwa doziemne, nadmocowe lub IoCos progi pobudzenia. Nadprądowy, ziemnozwarciowy, nadmocowy i Iocos pierwszy próg pobudzenia może być nastawiony ze zdefiniowanym czasem lub odwrotnym czasem posługując się krzywymi IEC i IEEE/ANSI przedstawionymi w rozdziale Dane techniczne. Zabezpieczenie nadprądowe ziemnozwarciowe kierunkowe pracuje przez porównywanie mierzonego prądu ziemnozwarciowego i napięcia z ustawionymi progami pobudzenia (Io> Uo>, Io>> Uo>>, Io>>> Uo>>>). Listę wymagań, które muszą być spełnione, przedstawiono poniżej: przekroczenie progów pobudzenia Io i Uo (w module) wektor prądu Io w strefie zadziałania Io [ma] + Uo[V] > 18 oraz jeśli czasy wyłączenia również osiągają czasy nastawione, komenda wyłącz zostanie wysłana; Strefa wyłączenia zabezpieczenia jest zdefiniowana przez +/- 90 o, co do kąta charakterystycznego Io^Uo, który może być osobno ustawiony dla każdego stopnia wyłączającego. Przy branym pod uwagę kącie stosuje się zasadę poruszania zgodnie z ruchem wskazówek zegara w stosunku do wektora napięcia Uo, branego jako punkt odniesienia. Identyczne progi pobudzenia mogą być nastawiane bezkierunkowo z czasem opóźnienia definitywnym lub odwrotnym. Drugi i trzeci stopień czasowy może być ustawiany jak kierunkowy lub bezkierunkowy, ale tylko ze zdefiniowaną nastawą czasową, dotyczy to również drugiego progu pobudzenia Pe i Iocos. Czas zwłoki powrotu do stanu przed pobudzeniem pierwszego progu chroni przed przerywanymi zakłóceniami. Nr

103 przesunięcie kątowe Io Uo strefa wyłączenia,,do przodu'' strefa wyłączenia,,do tyłu'' Strefa wyłączenia jest nastawialna od +/- 10 do +/- 170 w odniesieniu do kąta charakterystycznego. Przesunięcie kątowe jest nastawialne od 0 do 359 Rys. 9 Strefa wyłączenia dla kierunkowego zabezpieczenia ziemnozwarciowego Io [ma] Uo> Uo>> Uo>>> strefa wyłączenia Io + Uo = 18 Io> Io>> Io>>> Uo [V] Rys. 10 Ograniczenia strefy wyłączania zabezpieczenia ziemnozwarciowego Typowe wartości kąta charakterystycznego dla poszczególnych typów sieci pokazuje poniższa tabela: Systemy uziemione przez rezystancję 180 Systemy izolowane 270 Systemy kompensowane cewką Petersena 200 Zabezpieczenie posiada także nieczuły obszar w celu uniknięcia niestabilności wskutek małej asymetrii i nie zrównoważenia, które mogą pojawić się w systemie. Ten warunek przedstawia charakterystyka zamieszczona poniżej, na której zakreskowane pole oznacza strefę wyłączenia. Strefa wyłączenia jest ograniczona przez równanie Io+Uo<18. (18 jest wartością dobraną eksperymentalnie przy której gwarantowana jest stabilność). Kierunkowe zakłócenie ziemnozwarciowe wymaga odpowiedniego napięcia zasilania dostarczonego do koniecznej polaryzacji. Spolaryzowany sygnał potrzebny jest do reprezentacji stanu zakłócenia doziemnego. Napięcie zerowe, generowane podczas zakłócenia doziemnego, jest użyte do polaryzacji kierunkowych Nr

104 elementów ziemnozwarciowych. Przekaźnik P127 potrafi obliczyć to napięcie z 3 fazowego napięcia wejściowego, gdy użyto schematu przyłączenia 3 faz plus przewód zerowy, oraz może zmierzyć kierunek przez przekładnik napięciowy, gdy użyto schematu przyłączenia 2 napięć międzyfazowych lub 2 faz plus przewód zerowy. P125 i P126 mierzą to napięcie bezpośrednio z przekładników połączonych w otwarty trójkąt Charakterystyki zabezpieczenia mocowego Przekaźniki P125, P126 i P127 zawierają pomiar składowej zerowej mocy. Mają także możliwość wyboru pomiędzy zabezpieczeniem mocowym Po lub IoCos. Poniższy rysunek przedstawia charakterystykę z naniesioną strefą wyłączającą dla zabezpieczenia mocowego. Po/IoCos Strefa wyłączania Rys. 11 Po>, Po>> IoCos>, IoCos>> Q / IoSin Strefa wyłączenia dla zabezpieczenia ziemnozwarciowego mocowego Jak widać z poniższego wzoru, nastawa mocy w menu przekaźnika nazwana jest Po>, Po>>. Nastawa ta jest rozmyślnie użyta, zamiast wielkości składowej zerowej. Wielkości szczątkowe są trzy razy każde indywidualnie poddawane obliczeniom składowej zerowej, tak więc kompletny wzór dla tej operacji wygląda następująco: Nastawy Po> i Po>> są zgodne z: Us * Is * cos(f fc) = 9 * Uo * Io * cos(f fc) gdzie: f fc Us Is Uo Io = kąt pomiędzy napięciem polaryzacji (Vres) a prądem resztkowym = kąt charakterystyczny przekaźnika = napięcie szczątkowe = prąd szczątkowy = napięcie składowej zerowej = prąd składowej zerowej Nastawianie progu pobudzenia Po Progi pobudzenia Po przedstawiane są w formacie: ##.## x kw Nastawiona wartość ##.## pomnożona jest przez k. k jest to współczynnik wyliczony ze znamionowego prądu ziemnozwarciowego. k przyjmuje wartość 1 kiedy Ion = 1A, k przyjmuje wartość 5 kiedy Ion = 5A. Wartość nastawy wyrażona jest w watach (strony wtórnej). Nr

105 N.p. Chcesz nastawić stopień Po> w przekaźniku; twoim wyborem jest nastawa 20W. Ion = 1A, wewnętrzna nastawa w przekaźniku równa się więc 20 * 1 = 20 W. Sposób nastawiania przedstawiają poniższe okna dla zabezpieczenia mocowego Po / zabezpieczenia IoCos [32N] Tryb: Po>? Po Wybór typu funkcji Jeśli użytkownik wybierze Po, wyświetli się poniższe menu. Jeśli użytkownik wybierze IoCos, następne okno będzie zawierało menu IoCos> zamiast menu Po. Każdy stopień Po i IoCos posiada nastawy (zwłoka czasowa, nastawy stopni itd.) Wybór pierwszego stopnia Po> (IoCos>). Możliwość nastawienia: Nie, Jeśli użytkownik wybierze, wyświetli się poniższe menu. Jeśli użytkownik wybierze Nie, następne okno będzie zawierało menu Po>> (IoCos>>) Po> 20 x kw Wskazuje nastawioną wartość progu pobudzenia. Zakres nastawiania Po> : ie same zasady obowiązują dla drugiego progu pobudzenia Po>>. 4.3 Funkcje nadprądowe fazowe i ziemnozwarciowe (50/51 i 50N/51N) Każdy prąd fazowy i ziemnozwarciowy ma trzy niezależne czasy opóźnienia dostępnych progów pobudzenia nadprądowych. Nastawy fazowe są wprowadzone jako: I>/tI>; I>>/tI>> i I>>>/tI>>>. Oddziaływanie każdej z trzech faz na nastawy jest takie same. Stopnie ziemnozwarciowe mają podobne nastawy, ale zależą od nastaw fazowych. Nastawy te są oznaczone jako: Io>/tIo>; Io>>/tIo>> i Io>>>/tIo>>>. Poniższy rysunek przedstawia logikę połączeń dla wszystkich max progów pobudzenia prądów fazowych. Max I> = [IL1>] lub [IL2>] lub [IL3>] Max I>> = [IL1>>] lub [IL2>>] lub [IL3>>] Max I>>> = [IL1>>>] lub [IL2>>>] lub [IL3>>>] Rysunek przedstawiający logiczne połączenia wszystkich stopni ziemnozwarciowych jest identyczny do tego powyżej. Progi pobudzenia I>/tI>, I>>/tI>> i I>>>/tI>>> są zastąpione przez Io>/tIo>, Io>>/tIo>> i Io>>>/tIo>>>. Funkcja,,blokowanie logiki umożliwia zatrzymanie odliczania opóźnienia czasowego tak długo jak sygnał Blk Log jest obecny. Blokujący sygnał Blk Log zniknie, jeśli próg pobudzenia nadprądowy będzie przekroczony, zwłoka czasowa wystartuje ponownie przyjmując wartość przed blokowaniem jako nową wartość startową. Nr

106 bezzwł. I> Max I> & IDMT / DT wyłączenie blokow. & bezzwł. I>> Max I>> & IDMT / DT wyłączenie blokow. & bezzwł. I>>> Max I>>> & IDMT / DT wyłączenie blokow. & Logika blokowania Rys. 12 Logika działania zabezpieczenia nadprądowego Funkcje bezzwłoczne (50/50N) Jak tylko próg pobudzenia fazowy (ziemnozwarciowy) zostanie przekroczony, bezzwłocznie staje się aktywne wyjście sprzężone z tym progiem pobudzenia. Zadaniem tego wyjścia jest wskazanie, że zabezpieczenie wykryło zwarcie fazowe (ziemnozwarciowe) i że czas opóźnienia związany z tym progiem pobudzenia wystartował. Może być on blokowany przez logikę wejściową Blk Log związaną z tym progiem pobudzenia. Jeśli to blokowanie wejścia zostanie uaktywnione przez zestyki wyjściowe poniższego przekaźnika, działanie jest blokowane tylko wtedy, gdy najbliższy zakłóceniu przekaźnik może zobaczyć zakłócenie i w związku z tym wyeliminować go. Ta reguła jest znana jako <<Blokowanie logiki>> lub po prostu <<Blokowanie>>. Szczegółowo opisano ją w dalszej części tej instrukcji Określenie czasu dla progów pobudzenia Trójstopniowe nadprądowe progi pobudzenia (ziemnozwarciowe) mogą być wybrane ze stałym opóźnieniem czasowym. Czas działania równa się nastawionemu opóźnieniu czasowemu plus czas zamknięcia zestyków wyjściowych (typowo około 20 do 30ms; 20ms dla prądu przekraczającego dwa razy próg pobudzenia) oraz czasowi potrzebnemu do detekcji stanu przekroczenia nadprądowego (maksymalnie 20ms dla 50Hz). Nr

107 4.3.3 Stopień IDMT (charakterystyka zależna) Próg pobudzenia pierwszego stopnia (ziemnozwarciowego) nadprądowego może być wybrany z charakterystyką zależną. Opóźnienie czasowe jest przeliczane ze wzoru matematycznego. W sumie jest dostępnych jedenaście charakterystyk odwrotnoczasowych. Wzór matematyczny odpowiedni dla pierwszych dziesięciu krzywych jest następujący: K t = T *( + 1) α ( I / Is) 1 gdzie: t = czas wyłączenia k = współczynnik (zobacz tabela) I = wartość mierzonego prądu Is = wartość zaprogramowanego progu pobudzenia (wartość pobudzenia) α = współczynnik (zobacz tabela) L = współczynnik ANSI/IEEE (zero dla krzywej IEC) T = mnożnik czasu pomiędzy 0,025 i 1,5 Typ krzywej Standard Współczynnik k Współczynnik α Współczynnik L Short Time Inverse IEC 0,05 0,04 0 Standard Inverse IEC 0,14 0,02 0 Very Inverse IEC 13,5 1 0 Extremely Inverse IEC Long Time Inverse ALSTOM Short Time Inverse C02 0, ,02 0,00242 Moderately Inverse ANSI/IEEE 0,0515 0,02 0,114 Long Time Inverse C08 5,95 2 0,18 Very Inverse ANSI/IEEE 19,61 2 0,491 Extremely Inverse ANSI/IEEE 28,2 2 0,1215 Krzywa RI (elektromechaniczna) wynika z poniższego wzoru: 1 t = K * ( ) (0,339 0,236 /( I / Is) K regulowane od 0,1 do 10 z krokiem 0,05 Równanie jest ważne dla 1,1 <= (I/Is) <= 20 Mimo, że krzywa osiąga nieskończoność, kiedy prąd zbliża się do Is, to minimalną gwarantowaną wartością prądu działania dla wszystkich krzywych z charakterystyką odwrotno czasową jest 1,1Is (z tolerancją ± 0,05Is) Zabezpieczenie prostownikowe Przekształtniki diodowe wymagają zastosowania zabezpieczeń nadprądowych zwłocznych o specyficznej charakterystyce prądowo-czasowej. W przekaźnika MiCOM P12y wykorzystano charakterystykę odwzorowującą III i VI klasę obciążalności prądowej. Klasa III Klasa VI 150% przeciążenie przez 2 minuty 150% przeciążenie przez 2 godziny 200% przeciążenie przez 10 sekund. 300% przeciążenie przez 1 minutę Nr

108 Typowe obciążenie graniczne przekształtników diodowych Charakterystyka zabezpieczenia Czas wyłączenia [s] Zabezpieczenie nadprądowe bezzwłoczne Typowy obszar obciążenia Krotność prądu Rys. 13 Charakterystyka prostownikowa Typowe nastawy współczynnika TMS wynoszą: instalacje przemysłowe i podstacje trakcyjne o małej obciążalności III klasa TMS= 0,025 instalacje przemysłowe i podstacje trakcyjne o dużej obciążalności VI klasa TMS= 1, Reset czasu Pierwsze fazowe i ziemnozwarciowe stopnie nadprądowe w przekaźnikach P125, P126 i P127 są wyposażone w układ czasowy posiadający dodatkową funkcje t Reset, który może być nastawiony na określoną wartość czasu lub na charakterystykę odwrotnoczasową (tylko krzywa IEEE/ANSI). Może to mieć zastosowanie w określonych aplikacjach, np. przy stopniowaniu elektromechanicznych przekaźników nadprądowych z zawartymi w nich zwłokami z czasem powrotu. Inna możliwa sytuacja występuje wtedy, gdy układ czasowy, posiadający dodatkową funkcję użyty jest do zmniejszenia czasu usunięcia zakłócenia występującego w sposób przerywany. Na przykład to może zdarzyć się w kablach z izolacją z tworzywa sztucznego. W tej aplikacji jest możliwe, że energia zwarcia roztopi i rozszczelni izolację kabla, tym samym gasząc zwarcie. Powtarzanie się tego procesu daje w następstwie pulsowanie prądu, przy czym zwiększa się czas trwania i maleją przerwy pomiędzy impulsami, aż do trwałego wystąpienia zakłócenia. Gdy czas powrotu przekaźnika nadprądowego jest minimalny, przekaźniki P125, P126 i P127 będą powtarzalnie resetowane i nie będzie możliwe wyłączenia, aż do momentu trwałego wystąpienia zakłócenia. Przez użycie dodatkowej funkcji Reset czasu zabezpieczenie połączy impulsy prądu zwarciowego, tym samym redukując czas usunięcia zakłócenia. Nr

109 Czas resetu t Reset z charakterystyki IDMT: Instrukcja obsługi P125 / P126 / P127 Wzór matematyczny, odpowiedni dla pięciu krzywych, jest następujący: t = T K ( 1 ( I / Is) * α gdzie: t = czas resetu k = współczynnik (zobacz tabela) I = wartość mierzonego prądu Is = wartość zaprogramowanego progu pobudzenia (wartość pobudzenia) α = współczynnik (zobacz tabela) L = współczynnik ANSI/IEEE (zero dla krzywej IEC) T = mnożnik czasu resetu (Rtms) pomiędzy 0,025 i 3,2 ) Typ krzywej Standard Współczynnik k Współczynnik α Short Time Inverse C02 0,323 2 Moderately Inverse ANSI/IEEE 4,85 2 Long Time Inverse C08 5,95 2 Very Inverse ANSI/IEEE 21,6 2 Extremely Inverse ANSI/IEEE 29, Zabezpieczenie ziemnozwarciowe Io>>>> (tylko P127) Zabezpieczenie ziemnozwarciowe Io>>>> jest sumą wektorową trzech prądów fazowych Io>>>> = IL 1+ IL2+ IL3 Czwarty stopień może być nastawiany z niezależną zwłoką czasową lub z charakterystyką zależną wykorzystującą standardy IEC, IEEE/ANSI, CO, RI czy krzywe prostownikowe RECT. Po przekroczeniu wartości progu rozruchowego Io>>>> aktywowany jest wewnętrzny sygnał logiczny pobudzenia. Oznacza on, że funkcja zabezpieczeniowa wykryła zakłócenie i rozpoczęło się odliczanie skojarzonego z nim czasu zwłoki. Czas ten może być zablokowany poprzez automatykę Logiki blokowania skojarzoną z dowolnym wejściem binarnym. Nr

110 4.5 Zabezpieczenie ziemnozwarciowe o ograniczonym działaniu [64REF] Wprowadzenie Ograniczone zabezpieczenie ziemnozwarciowe jest wysokoimpedancyjnym kryterium różnicowym, które porównuje wartości prądu składowej zerowej w punkcie zerowym transformatora oraz prądu składowej zerowej wyliczonej z prądów fazowych. Każda asymetria prądowa w strefie powoduje zwiększenie napięcia na zaciskach strony wtórnej przekładników prądowych, co z kolei powoduje pobudzenie wysokoimpedancyjnego zabezpieczenia ziemnozwarciowego. Algorytm taki jest bardzo czuły i pozwala wykrywać zakłócenia o niewielkiej wartości w sieciach kompensowanych z punktem zerowym transformatora uziemionym przez rezystor, który skutecznie ogranicza wartość prądu zakłóceniowego. Zabezpieczenie to może być także wykorzystane w sieciach z bezpośrednio uziemionym punktem zerowym transformatora Zasada działania Najbardziej skrajnym przypadkiem do omówienia jest sytuacja, w której jeden z przekładników prądowych będzie całkowicie nasycony wskutek bliskiego zakłócenia. Napięcie w obwodzie poprzecznym wynosi: Przekładnik nienasycony Przekładnik nasycony Zabezpieczany obwód Rys. 14 Zasada działania pomiaru prądu w gałęzi poprzecznej U R = I F (R CT + 2R L ) gdzie: I F : R CT : R L : maksymalny prąd zakłóceniowy po wtórnej stronie przekładnika prądowego rezystancja po wtórnej stronie przekładnika prądowego rezystancja pojedynczego przewodu od przekaźnika do przekładnika prądowego W szereg z przekaźnikiem może być użyty rezystor R ST w celu poprawy stabilizacji przekaźnika w przypadku zwarć wewnętrznych. Rezystor ogranicza wartość prądu rozruchowego do wartości mniejszej od I S. U S = I S (R ST ) Nr

111 gdzie: I S : U S : nastawa przekaźnika napięcie stabilizacji Ostateczny warunek stabilizacji zostanie osiągnięty gdy U S > k * I F (R CT + 2R L ) gdzie K jest współczynnikiem stabilizacji., który zależy od stosunku U K / U S, U K jest w tym przypadku napięciem dla przegięcia krzywej nasycenia przekładników prądowych. Dla uzyskania szybkiego wyłączenia dla zwarć wewnętrznych, punkt przegięcia U K musi być znacznie większy od napięcia U S. Odpowiedni stosunek obu napięć powinien wynosić 4 do 5. Współczynnik K wynosi odpowiednio: K = 1 dla U K / U S 16 K = 1,2 dla U K / U S > 16 Wejście Io Rys. 15: Schemat połączeń dla aplikacji z wysokimpedancyjnym zabezpieczeniem ziemnozwarciowym. 4.6 Zabezpieczenie przeciążeniowe Modele P126 oraz P127 wyposażone są w zabezpieczenie przeciążeniowe mające na celu skuteczną ochronę zabezpieczanych obiektów przed przegrzaniem i zniszczeniem izolacji wskutek jej zwiększonej temperatury. Dwustopniowe zabezpieczenie przeciążeniowe oparte jest o pomiar prądów fazowych i zrealizowane jako zwłoczne. Zwłoka czasowa obliczana jest na podstawie modelu cieplnego. Wartość obciążenia cieplnego kabli lub transformatorów jest funkcją kwadratu prądu obciążenia. Do obliczeń przyjmowana jest maksymalna wartość prądu w danej fazie. Nr

112 Do prawidłowego skonfigurowania tego zabezpieczenia niezbędne jest określenie prądu cieplnego, który jest wartością znamionowego prądu obciążenia przeliczonego na stronę wtórną przekładników energetycznych oraz znajomość stałej czasowej nagrzewania zabezpieczanego obiektu. Sygnalizacja ostrzegawcza uruchamiana jest po przekroczeniu przez obciążenie cieplne nastawionej wartości obciążenia alarmowego (komórka <Θ Alarm>). Wartość tą można w menu załączyć lub odstawić. Po osiągnięciu przez model cieplny nastawionej wartości obciążenia cieplnego <Θ / OW> nastąpi wyłączenie chronionego urządzenia. Powyższe wartości obciążeń cieplnych określone są jako procentowa część obciążenia znamionowego Charakterystyka prądowo-czasowa Charakterystyka prądowo-czasowa opisana jest zależnością: gdzie: t Te In Imax k IΘ> Θp Θwył Im ax k * IΘ > t = Te*ln 2 Im ax k * IΘ > 2 Θp Θwył 100 czas do wyłączenia w minutach stała czasowa nagrzewania w minutach logarytm naturalny prąd maksymalnego obciążenia współczynnik bezpieczeństwa nastawiona wartość progowa początkowe obciążenie cieplne obciążenie wyłączenia (Θ / OW) Przykład obliczeniowy: k = 1,05 Θp = 0 % IΘ> = 0,8 In Θwył = 120 % Imax = 1,6 In Te = 40 min t = 40* ln 1,6 1,05* 0,8 1,6 1,05* 0, ( 1,905 ) ( 1,905 ) 2 ( 1,2 ) t = 40* ln = 20,22 min 2 Typowe wartości stałych czasowych podane są w poniższych tabelach. Jednostką stałej czasowej jest minuta. Kable w izolacji papierowej i polwinitowej Przekrój [mm 2 ] 6-11 kv 20 kv 40 kv Nr

113 Inne obiekty Obiekt Stała czasowa Uwagi Suchy transformator Moc < 400 kva Moc kva Dławik powietrzny 40 Bateria kondensatorów 10 Linia napowietrzna 10 Przekrój 100 mm 2 Cu lub 150 mm 2 Al Szyny zbiorcze 60 Początkowy stan cieplny: A - 0 % B - 30 % C - 50 % D - 70 % E - 90 % Czas do wyłączenia w [s] Krotność prądu rozruchowego I/IΘ Rys. 9 Przykładowe krzywe charakterystyki cieplnej dla nastawionych parametrów: Te = 10 min k = 1,1 Rys. 16 Rodzina charakterystyk przeciążeniowych Nr

114 4.7 Zabezpieczenie podprądowe Zabezpieczenie podprądowe oparte jest o pomiar wartości maksymalnej prądu obciążenia w dowolnej fazie, które porównywane jest na bieżąco z wartością progową. W przypadku przekroczenia nastawy progowej pobudzany jest bezzwłocznie przekaźnik wyjściowy. Zabezpieczenie podprądowe aktywne jest tylko jeśli aktywne jest wejście binarne z przypisaną funkcją WYLzam wyłącznik zamknięty. 4.8 Zabezpieczenie nadprądowe składowej przeciwnej Kiedy zastosujemy tradycjonalne zabezpieczenie nadprądowe fazowe, element nadprądowy musi być ustawiony wyżej niż maksymalnie prąd obciążenia, tym samym ograniczana jest czułość. Wiele zabezpieczeń używa również elementu ziemnozwarciowego działającego od prądu zerowego, który poprawia czułość dla zwarć z ziemią. Jednak, mogą pojawić się pewne zwarcia, które nie będą wykryte przez taki schemat działania. Każde niezrównoważone zakłócenie wytwarza prąd składowej przeciwnej o pewnej wartości. W ten sposób, element nad prądowy składowej przeciwnej może działać dla dwufazowych i jednofazowych zwarć. Ten rozdział opisuje stosowania zabezpieczenie nadprądowego składowej przeciwnej wraz ze standardowym zabezpieczeniem nad prądowym i ziemnozwarciowym w celu złagodzenia niektórych mniej dotkliwych utrudnień w bieżącej aplikacji, wymienionych poniżej. - elementy nad prądowe fazowe składowej przeciwnej dają dużą czułość dla zwarć dwufazowych rezystancyjnych, gdzie elementy stopnia nadprądowego nie mogą działać. - w pewnych zastosowaniach, prąd zerowy może nie być wyczuwany przez przekaźnik ziemnozwarciowy, zależnie od konfiguracji systemu. Na przykład, przekaźnik ziemnozwarciowy stosowany po stronie trójkąta transformatora trójkąt gwiazda nie jest w stanie wyczuć zwarcia doziemnego po stronie gwiazdy. Jednakże, prąd składowej przeciwnej będzie obecny po obu stronach transformatora w czasie zwarcia, bez względu na konfigurację transformatora. Dlatego też, element nad prądowy składowej przeciwnej może być pomocny do zapewnienia wsparcia zabezpieczenia dla niejasnego asymetrycznego zwarcia. - w układach gdzie maszyny wirujące zabezpieczone są przez bezpieczniki, uszkodzony bezpiecznik powoduje dużą ilość prądu składowej przeciwnej. Jest to niebezpieczny stan dla maszyny ze względu na efekt grzania przez prąd składowej przeciwnej o podwójnej częstotliwości. Element nad prądowy fazowy składowej przeciwnej może być stosowany do zapewnienia efektywnego zabezpieczenia zwrotnego przeznaczonego do zabezpieczeń silników. - może być także zastosowane jako prosty alarm dla obecności prądów fazowych składowej przeciwnej w systemie. Operatorzy mogą wtedy natychmiast badać przyczynę nie zrównoważenia. Element nadprądowy fazowy składowej przeciwnej ma pobudzenie prądowe ustawiane Is2> i czas opóźnienia zadziałania przez regulowany element czasowy t Is2>. Nr

115 4.9 Zabezpieczenia napięciowe Podłączenia przekładników napięciowych W celu zapewnienia poprawnych pomiarów napięć, mocy i energii ważne jest poprawne określenie sposobu doprowadzenia do przekaźnika MiCOM P127 napięć pomiarowych. 3Vpn (3 napięcia fazowe) Dla tej konfiguracji przekaźnik mierzy bezpośrednio napięcia UL1, UL2 oraz UL3 i na tej podstawie wylicza napięcie składowej zerowej 1 Uo = UL1 + UL2 + UL3 3 Napięcie to niezbędne jest do obliczeń porównawczych dla nastaw zabezpieczenia nadnapięciowego składowej zerowej oraz obliczenia kąta przesunięcia fazowego dla prądu doziemnego zabezpieczenia kierunkowego. Wartość Uo nie jest wyświetlana w menu POMIARY. 2Vpn + Vo (2 napięcia fazowe + napięcie składowej zerowej) Dla tej konfiguracji przekaźnik mierzy bezpośrednio napięcia UL1 oraz UL2. Napięcie składowej zerowej Uo należy doprowadzić do zacisków 73-74, które w standardowej konfiguracji (3Vpn) wykorzystywane jest do pomiaru napięcia UL3. W tym przypadku wartość napięcia Uo wyświetlana jest w menu POMIARY. Na potrzeby zabezpieczeń nad- i podnapięciowego, wartość napięcia UL3 jest rekonstruowana na podstawie poniższej zależności: UL 3 = UL1 + UL2 + Uo Napięcie UL3 nie jest jest wyświetlane w menu POMIARY i jest poprawnie wyliczane tylko w przypadku, gdy Uo jest mierzone poprzez 5-kolumnowy przekładnik. UWAGA: Jeśli Uo mierzone jest z dedykowanego przekładnika powyższa zależność jest niewłaściwa i nie może być wykorzystana. 2Vpp + Vo (2 napięcia międzyfazowe + napięcie składowej zerowej) Dla tej konfiguracji przekaźnik mierzy bezpośrednio napięcia UL12 oraz UL23. Wartość napięcia UL31 jest rekonstruowana na podstawie poniższej zależności: UL 31 = UL1 2 + UL23 Trzecie wejście (zaciski 73-74) może być połączone do otwartego trójkąta lub separowanego przekładnika napięciowego. Wartość napięcia Uo wyświetlana jest w menu POMIARY. Nr

116 4.9.2 Zabezpieczenie nadnapięciowe zerowe W zdrowym trzyfazowym systemie suma napięć fazowych względem ziemi daje napięcie nominalne równe zero, o jednym wektorze zsumowanym z trzech wektorów przesuniętych co 120 stopni. Jednak, kiedy wystąpi zakłócenie ziemnozwarciowe w systemie pierwotnym to zrównoważenie jest zaburzone i powstaje napięcie zerowe. Napięcie to powinno być mierzone, na przykład przez przyłączony przekładnik napięciowy z otwartym trójkątem w obwodzie wtórnym. W związku z tym, w takim systemie napięcie zerowe mierzone przez przekaźnik powinno być użyte w zabezpieczeniu ziemnozwarciowym. Zauważ, że ten warunek powoduje wzrost napięcia zerowego względem ziemi które jest zwykle nazywane jako,,napięcie nie zrównoważenia faz Zabezpieczenie podnapięciowe Warunki podnapięciowe mogą wystąpić w systemie zasilania w wielu przypadkach, z których kilka opisano poniżej: - zwiększenie obciążenia w systemie. Ogólnie, niektóre działania mogą być prowadzone przy pomocy aparatury z regulacją napięcia, stosownie do przywracania nominalnej wartości napięcia w systemie. Jeśliby to wyposażenie nie było skuteczne w przywracaniu sprawności systemu, gdy wyłączenie nastąpi przy pomocy przekaźnika podnapięciowego, może być potrzebna odpowiednia zwłoka czasowa - zakłócenie występujące w systemie w rezultacie spadku napięcia faz biorących udział w zakłóceniu. Proporcja, przez którą napięcie jest zmniejszone zależy bezpośrednio od typu zakłócenia, sposobu uziemienia systemu i jego lokalizacji z uwzględnieniem umiejscowienia przekaźnika. Konsekwentnie, współdziałanie z innym napięciem i prądem w urządzeniach zabezpieczeniowych jest istotne do dokonania prawidłowego odróżnienia. - całkowity zanik napięcia na szynach. Może wystąpić podczas zakłócenia obecnego na przejściach lub szynach, skutkującego w pełnym odcięciu wejściowego napięcia zasilania. W tym przypadku, może zaistnieć potrzeba wydzielenia każdego obwodu wyjściowego, aby przywrócić napięcie zasilania bez podłączenia obciążenia. Stąd może wystąpić konieczność automatycznego wyłączenia linii przy wykryciu pełnego zaniku napięcia. Można tego dokonać przez trójfazowy element podnapięciowy. Zabezpieczenie podnapięciowe, którego zasada działania oparta jest o logikę OR i AND pracuje poprzez porównanie każdego napięcia międzyfazowego U12, U23 i U31 z nastawionymi progami U< i U<<. Uwaga: Jeśli przekaźnik pracuje w układzie pomiaru napięć fazowych, nastawy progów rozruchowych U< i U<< muszą być pomnożone przez 3. Dzięki logice OR i AND można skonfigurować sposób działania zabezpieczenia w zależności od liczby faz, w których nastąpiło pobudzenie kryterium. Przy nastawionym w komórce U<? lub U<<? parametrze AND - do zadziałania zabezpieczenia wymagane jest pobudzenie kryterium we wszystkich 3 fazach jednocześnie. W przypadku nastawienia parametru OR zadziałanie zabezpieczenia nastąpi zawsze jeśli pobudzenie kryterium nastąpiło tylko w jednej z faz Zabezpieczenie nadnapięciowe Jak poprzednio omówiono, warunki podnapięciowe są względnie powszechne, są one powiązane z warunkami zwarciowymi. Jednak, warunki nadnapięciowe są także możliwe i są generalnie odniesione do warunków odciążania, jak opisano poniżej. W warunkach odciążenia moduł napięcia zasilania nie zwiększy się. Sytuacja ta może być poprawiona przez wyposażenie z regulacją napiecia takie jak autotransformator. Jednakże, uszkodzenie tego wyposażenia będzie skutkować powrotem napięcia systemowego do poziomów Nr

117 wcześniej opisanych, pozostawiając system w warunkach nadnapięciowych, które muszą być usunięte ze względu na zabezpieczenie żywotności izolacji. Stąd zabezpieczenie nadnapięciowe, które ma odpowiedni czas opóźnienia, pozwala na normalne działanie, może być wykorzystane. Podczas warunków doziemienia w systemie może ulec zwiększeniu napięcia w zdrowej fazie. Idealny system powinien być zaprojektowany z myślą o wytrzymaniu przepięć w określonym okresie czasu. W rzeczywistości będzie pierwszym elementem zabezpieczeniowym stosowanym do wykrycia doziemienia i wysłania komendy wyłączającej, jeśli zakłócenie nie zostało usunięte w nominalnym czasie. Jednak, jeśli będzie możliwe należy zastosować element nadnapięciowy jako zabezpieczenie rezerwowe w tym przypadku. Pojedyńczy stopień zabezpieczenia może się okazać wystarczający w tym przypadku, dając okreslony czas zwłoki. Zabezpieczenie nadnapięciowe, którego zasada działania oparta jest o logikę OR i AND pracuje poprzez porównanie każdego napięcia międzyfazowego U12, U23 i U31 z nastawionymi progami U> i U>>. Uwaga: Jeśli przekaźnik pracuje w układzie pomiaru napięć fazowych, nastawy progów rozruchowych U> i U>> muszą być pomnożone przez 3. Dzięki logice OR i AND można skonfigurować sposób działania zabezpieczenia w zależności od liczby faz, w których nastąpiło pobudzenie kryterium. Przy nastawionym w komórce U>? lub U>>? parametrze AND - do zadziałania zabezpieczenia wymagane jest pobudzenie kryterium we wszystkich 3 fazach jednocześnie. W przypadku nastawienia parametru OR zadziałanie zabezpieczenia nastąpi zawsze jeśli pobudzenie kryterium nastąpiło tylko w jednej z faz Zabezpieczenie częstotliwościowe W P127 dostępnych jest 6 niezależnie nastawianych progów pobudzeniowych, każdy z możliwością ustawienia kryterium pod- lub nadczęstotliwościowego w zakresie +/- 4,9 Hz. Wartość częstotliwości znamionowej może być wybierany jako 50 Hz lub 60 Hz. Każdy próg pobudzeniowy może być opóźniony czasowo. Rodzaj kryterium ustawia się w komórce F1? Dla danego progu można wyświetlić alternatywnie 81< lub 81> Nie 4.11 Zmiana częstotliwości w czasie df/dt Obliczenia szybkości zmian częstotliwości bazują na pomiarze wartości średniej w zakresie zaprogramowanej liczby cykli (1 do 200). Wielkości chwilowe zmian częstotliwości mierzone są w każdym cyklu. Obliczenia prędkości zmian częstotliwości są bardzo ważne ze względu na możliwość wykrycia utraty mocy czynnej podczas wielu zakłóceń. Funkcja ta może być zastosowana w automatyce samoczynnego ponownego załączenia SCO, a także może być powiązana równaniem logicznym AND ze zwykłymi kryteriami częstotliwościowymi oferując w ten sposób użyteczne narzędzie, pozwalające na wydawanie wysoce selektywnych decyzji dotyczących wyłączeń w warunkach przejściowych zakłóceń w systemie. Nr

118 Funkcja ta będzie blokowana jeśli wystąpi jeden z poniższych warunków: mierzone napięcia w każdej fazie spadną poniżej nastawionej wartości napięcia blokady (menu KONFIGURACJA, komórka Blok.Zab.Czest. ). jeśli częstotliwość będzie poza zakresem : f mierzona > fn + 20 Hz lub f mierzona < fn 20 Hz, gdzie fn = 50 Hz lub 60 Hz w zależności od nastawy w menu przekaźnika. Jeśli df/dt > ±20 Hz/s i parametr Blok df/dt >20 Hz/s ustawiony jest na Sposób działania Rys. 17 Metodyka obliczeń df/dt Szybkość zmiany częstotliwości obliczana jest w każdym cyklu bazując na wartościach częstotliwości. Metoda ta jest nieczuła na przesunięcia wektorów, skoki amplitud i harmoniczne. UWAGA : Aby odstroić funkcję od przesunięć wektorów lub skoków napięcia, nie są uwzględniane zmiany df/dt większe niż 20 Hz/s. Nr

119 1 2 3 Menu KONFIGURACJA df/dt LB Cykli Menu KONFIGURACJA 3 Po zmierzeniu pierwszych 3 wartości chwilowych df/dt, obliczana jest wartość średnia (rys. 2). Wartość ta porównywana jest do nastawy progowej zabezpieczenia df/dt (w tym przykładzie 1-szy stopień): df / dt sredni 1 = df / dt1 + df / dt2 + 3 df / dt3 df/dt LB Potw. 2 Menu ZABEZPIECZ.GR1 df/dt1 0.5 Hz/s Druga wartość średnia zostanie obliczona bazując na następnym wykrytym cyklu df/dt Wartość ta również będzie porównana do nastawy progowej zabezpieczenia df/dt (w tym przykładzie 1-szy stopień): df / dt sredni 2 = df / dt1 + df / dt2 + 3 df / dt3 Rys. 18 Interpretacja parametrów dla df/dt Nr

120 df / dt średni 2 df / dt średni 1 Potwierdzenie Rys. 19 Potwierdzenie dla działania df/dt Dla liczby potwierdzeń = 2 działanie funkcji df/dt nastąpi jeśli obydwie średnie wartości df/dt sredni 1 oraz df/dt sredni 2 przekroczą nastawioną wartość progową zabezpieczenia df/dt dowolnego stopnia Zabezpieczenie mocowe fazowe kierunkowe W P127 dostępne są następujące stopnie fazowe mocowe: Nadmocowe mocy czynnej P> oraz P>> Nadmocowe mocy biernej Q> oraz Q>> Podmocowe mocy czynnej P< oraz P<< Podmocowe mocy biernej Q< oraz Q<< Jeśli wektory mocy znajdują się w strefie działania - po przekroczeniu wartości progowej generowany jest sygnał bezzwłoczny, a po nastawialnej zwłoce czasowej sygnał wyłączenia. Kat charakterystyczny pomiędzy wartością nastawioną mocy, a wartością zmierzoną ustawiany jest w granicach od 0 do 359. Przykład nastawieniowy Progi pobudzenia P przedstawiane są w formacie: ##.## x kw Nastawiona wartość ##.## pomnożona jest przez k. k jest to współczynnik wyliczony ze znamionowego prądu fazowego. k przyjmuje wartość 1 kiedy In = 1A, k przyjmuje wartość 5 kiedy In = 5A. Wartość nastawy wyrażona jest w watach (strony wtórnej). N.p. Chcesz nastawić stopień P> w przekaźniku; twoim wyborem jest nastawa 20W. In = 5A, wewnętrzna nastawa w przekaźniku równa się więc 20 * 5 = 100 W. Nr

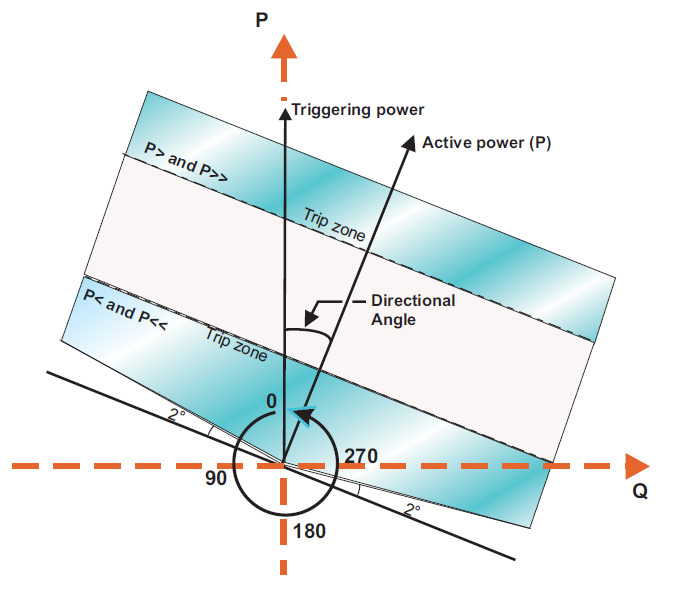

121 Moc zmierzona Moc czynna P Kąt Rys. 20 Zabezpieczenie czynnomocowe kierunkowe Moc zmierzona Moc bierna Q Kąt Rys. 21 Zabezpieczenie biernomocowe kierunkowe Nr

122 Moc czynna obliczana jest z zależności: dla połączenia 3Vpn lub 2Vpn + Vo P = Ua* Ia* cos(ua Ia ) + Ub* Ib* cos(ub Ib ) + Uc* Ic* cos(uc Ic ) S = 3* In*Un dla połączenia 2Vpp + Vo P = Uab* Ia* cos(uab Ia ) Ubc* Ic* cos(ubc Ic ) S = 3 * In*Un Moc bierna obliczana jest z zależności: dla połączenia 3Vpn lub 2Vpn + Vo Q = Ua* Ia* sin(ua Ia ) + Ub* Ib* sin(ub Ib ) + Uc* Ic* sin(uc Ic ) dla połączenia 2Vpp + Vo Q = Uab* Ia* sin( Uab Ia ) Ubc* Ic* sin( Ubc Ic ) Przesunięcie fazowe mocy obliczane jest z następującej zależności: Q phi = arctan P gdzie : arctan funkcja matematyczna arcus tangens Zakres nastaw zabezpieczenia mocowego zależy od zakresu pomiarowego dla przekładników napięciowych i wynosi on dla: 57 do 130 V 1 do *k [W] gdzie k=1 lub k=5 220 do 480 V 4 do *k [W] gdzie k=1 lub k=5 Nr

123 5 OPIS AUTOMATYK I FUNKCJI DODATKOWYCH 5.1 Układ SPZ (P126 i P127) Analiza zakłóceń dokonana na sieci linii napowietrznych wykazuje, że 80-90% z nich ma z natury charakter przejściowy. Zakłócenie przejściowe, takie jak przeskok iskry na izolatorze, są przejściowymi zakłóceniami nieuszkadzającymi. Ten typ zakłóceń może być usuwany poprzez natychmiastowe wyłączenie jednego lub większej ilości obwodów wyłącznika w celu odizolowania zakłócenia, które nie wystąpi po ponownym zasileniu linii. Innymi przyczynami wystąpienia zakłóceń przejściowych są pioruny, zetknięcie przewodów i wiatrołomy. Pozostałe 10-20% zakłóceń mają charakter niestały (zakłócenia związane z łukiem elektrycznym) lub stały. Niestałe zakłócenia mogą się przydarzyć, gdy niewielkich rozmiarów gałęzie drzewa opadną na linię. Opisany przypadek zakłócenia nie może być usunięty przez pośrednie wyłączenie obwodu, ale może wystąpić przepalenie, gdy nastąpi wyłączenie z czasem. Przyczyną stałych zakłóceń mogą być przerwane przewody, uszkodzone transformatory, kable lub urządzenia, które muszą być zlokalizowane i naprawione przed przywróceniem napięcia. W większości zdarzeń zakłóceniowych, jeśli uszkodzona linia jest wyłączona na stałe i czas pozwala na dejonizację łuku zakłóceniowego, ponowne załączenie wyłączników spowoduje pomyślne zasilenie linii. Układy SPZ są wykorzystywane do automatycznego ponownego załączenia urządzenia po nastawionym czasie, jeśli były otwarte w czasie działania zabezpieczenia przy obecnych przejściowych lub niestałych zakłóceniach. W sieci przesyłu WN/SN, SPZ jest stosowany głównie w systemach pierścieniowych, gdzie problemy stabilności systemu w zasadzie nie występują. Główne korzyści wynikające ze stosowania SPZ można zestawić następująco: - minimalizacja przerw w dopływie prądu do klienta - redukcja kosztów operacyjnych mniejsza ilość roboczogodzin przy usuwaniu uszkodzeń i możliwość pracy bezobsługowej podstacji energetycznej. Ponieważ 80% zwarć na liniach napowietrznych jest przemijających, eliminacja zaników napięcia w takich zakłóceniach, poprzez zastosowanie SPZ daje oczywiste korzyści. Więcej, SPZ może pozwolić na bezobsługowe działanie poszczególnej podstacji. W przypadku podstacji bezobsługowej, ilość przyjazdów personelu w celu ręcznego załączenia wyłącznika po zakłóceniu może być widocznie zmniejszona, co jest ważnym względem dla odległych podstacji. Funkcja SPZ daje ważne korzyści dla obwodów, gdzie użyto zabezpieczeń ze stopniowaniem czasu, gdzie w takich przypadkach możliwe jest stosowanie zabezpieczenia bezzwłocznego, dającego bardzo szybkie pierwsze wyłączenie. Przy szybkim wyłączeniu, czas trwania łuku, wynikającego z zakłócenia w linii napowietrznej jest redukowany do minimum, tak więc zmniejsza się szansa uszkodzenia linii, która mogłaby w przeciwnym razie przekształcić zakłócenie w trwałe uszkodzenie. Stosując zabezpieczenie z krótką zwłoką czasową zabezpiecza się także przed uszkodzeniem bezpieczników i ogranicza szkodliwe działanie na wyłącznik poprzez eliminację łuku wstępnego. Następny rysunek przedstawia przykład czterokrotnego SPZ z wyłączeniem definitywnym: Nr

124 prąd Io> O Z O Z O Z O Z O definitywne In tbn1 tbla tbn2 tbla tbn3 tbla tbn4 tbla czas pobudzenie zabezpieczenia Rys. 22 Typowy cykl SPZ tbn1, tbn2, tbn3, tbn4 = czas przerwy beznapięciowej 1,2,3,4 = zwłoki czasowe O = otwarty wyłącznik Z = zamknięty wyłącznik Wcześniej wspomniano, kiedy używa się SPZ ze zwłoką z krótkim czasem, schemat jest zwykle przesuwany po pierwszym wyłączeniu do bloku zabezpieczenia bezzwłocznego. Dlatego też jeśli zakłócenie trwa po SPZ, zabezpieczenie ze stopniowanym czasem wyśle inne wyłączenie poprzez bezpiecznik lub inne urządzenia zabezpieczające mające wpływ na wydzielenie zakłóconej sekcji. Jakkolwiek, dla pewnych aplikacji, w których większość zakłóceń ma charakter przejściowy, nie stosuje się więcej niż jedno bezzwłoczne wyłączenie przed zablokowaniem zabezpieczenia. Niektóre schematy wskazują liczbę SPZ i stopniowanie czasu wyłączeń po pierwszym bezzwłocznym wyłączeniu, które skutkuje stłumieniem i likwidacją niestałego zakłócenia. i schemat może być także stosowany do bezpieczników, które działają w liniach zasilających z małym prądem zakłóceniowym. Gdy brane pod uwagę linie, podzielone na linie napowietrzne i kable podziemne, każda decyzja instalacji SPZ będzie poparta przez znane informacje o częstości występowania zakłóceń. Gdy wspomniana proporcja zakłóceń jest stała, korzyść z SPZ jest mała, szczególnie gdy SPZ uszkodzonych kabli powiększa tylko uszkodzenie Załączenie SPZ Po ustawieniu parametru na wyświetlaczu pojawi się sygnalizacja alarmowa Konflikt SPZ. Nie należy się nia przejmować w tej fazie programowania. Po kolejnych czynnościach konfiguracyjnych powinna ona samostnie zaniknąć. Przyczyny sygnalizacji Konflikt SPZ opisane są w kolejnym rozdziale pod tym tytułem Wejścia cyfrowe Do skonfigurowania SPZ można wykorzystać do 4 wejść binarnych, ustawień których dokonuje się w menu KONTROLA AUTOMATYKI / Wejscia Wej.ZZ Uszk.WYL Ten sygnał umozliwia wykrywanie uszkodzenia wyłącznika podczas cyklu SPZ. Po załączeniu tej opcji dostępna jest dodatkowa komórka menu, w której edytuje się parametr czasowy. Czas ten określa maksymalny okres, w którym wyłącznik uzyska status gotowości do kolejnego wyłączenia. Jeśli po upływie tego czasu wejście cyfrowe Uszk.WYL będzie stale pobudzone Nr

125 SPZ zablokuje się. Rozpoczęcie odmierzania czasu następuje po odmierzeniu czasu dla danej przerwy beznapięciowej. Wej.ZZ Blokada Sygnał ten umożliwia zablokowanie SPZ zewnętrzną komendą. W przypadku aktywacji tego sygnału należy dodatkowo skonfigurować wejście cyfrowe poprzez przypisanie do niego sygnału Blok SPZ. Po aktywacji takiego wejścia SPZ zostaje trwale zablokowany do momentu odwzbudzenia wejścia cyfrowego. Wejścia inicjujące SPZ W celu rozpoczęcia biegu SPZ od sygnału zewnętrznego można wykorzystać 2 niezależne wejścia z przypisanymi do nich opcjami ZZ1 lub ZZ2. Sygnały te mogą pełnić rolę aktywującą bieg SPZ np. od drugiego zabezpieczenia nadprądowego Wyjścia logiczne Następujące sygnały mogą być przypisane do wyjść przekaźnikowych lub diod LED. Maja one za zadanie informowanie o aktualnym statusie automatyki SPZ: SPZ w toku Definitywne wyłączenie Blokowanie SPZ w toku. Sygnał jest aktywny od momentu zainicjowania biegu SPZ od elementu zewnętrznego lub funkcji zabezpieczenioiwj do końca czasu blokowania - opis w menu : 79/Oper. Definitywne wyłączenie. Sygnał oznacza, że kompletny cykl SPZ dobiegł końca i zakłocenie zostało wyeliminowane. Sygnalizacja definitywnego wyłączenia może zostać skasowana po ręcznym załączeniu wyłącznika, po upływie czasu blokowania ti. - opis w menu : 79/OW SPZ może być blokowany poprzez wejścia binarne lub wskutek działania funkcji wewnętrznych. W menu dostępne są 2 sygnały. - opis w menu : 79/ zew Blok. (blokowanie poprzez wejście binarne) 79/ wew Blok. (blokowanie wskutek procesu wewnętrznego bieg SPZ) Logika działania Automatyka SPZ pozwala na automatyczne sterowanie wyłącznikiem w przypadku wystąpienia zwarć fazowych lub doziemnych oraz pobudzenie od zewnętrznego źródła. Liczba cykli zależna jest od danej aplikacji. Poniżej zostana omówione poszczególne parametry menu mające wpływ na biek automatyki Czas przerwy beznapięciowej tbn1, tbn2, tbn3, tbn4 Cykl SPZ inicjowany jest od wyłączenia przez fukcję zabezpieczeniową lub wejście zewnętrzne jeśli stwierdzony jest stan wyłącznika zamknięty. Rozpoczęcie odliczania czasu przerwy beznapięciowej następuje po deaktywacji wejścia cyfrowego z przypisanym sygnałem WYLzam i odwzbudzeniem funkcji zabezpieczeniowej. W przypadku, gdy po zadziałaniu funkcji zabezpieczeniowej po stałym czasie 2 sekund nie zmieni się stan położenia wyłącznika SPZ powraca do stanu początkowego. Jeśli po stwierdzonej zmianie położenia wyłącznika wybrane progi zabezpieczeniowe pobudzające SPZ będą nadal przekroczone rozpoczęcie odmierzania czasu tbn zostaje wstrzymane do momentu odwzbudzenia się tych funkcji. Po upływie czasu przerwy beznapieciowqej aktywowany jest sygnał Wej.ZZ Uszk.WYL (jeśli wcześniej został aktywowany w menu) Nr

126 Czas załączenia tbla Po odliczeniu czasu przerwy beznapięciowej generowana jest komenda załączeniowa. Po stwierdzeniu zamkniętego stanu wyłącznika (wejście WYLzam) inicjowany jest czas tbla. Razem z tym czasem rozpoczyna się odmierzanie drugiego parametru czasowego Czas Imp.tZal. Jeśli czas ten upłynie zanim wyłącznik zmieni swoje położenie, SPZ zostanie zablokowany. W przeciwnym wypadku jego odmierzanie zostaje przerwane. Jeśli w trakcie odmierzania czasu tbla nie pobudzi się wybrana funkcja zabezpieczeniowa, po jego upływie SPZ wraca do stanu początkowego. Czas blokowania ti Rozpoczęcie odliczania tej zwłoki czasowej następuje po ręcznym załączeniu wyłącznika. W czasie ti SPZ jest zablokowany zapobiegając rozpoczęciu cyklu SPZ w przypadkach załączenia wyłącznika na zwarcie. Liczba cykli dla zwarć fazowych i doziemnych matryca operacji Maksymalna liczba cykli, jaką można nastawić w P126 i P127 wynosi 4 dla zwarć fazowych i 4 dla doziemień. Liczba cykli nastawiana jest oddzielnie dla obu rodzajów zakłóceń. Poczawszy od wersji oprogramowania 6A dostępna jest w menu urządzenia konfiguracja sposobu działania kolejnych cykli SPZ w powiązaniu z zadziałaniem funkcji zabezpieczeniowych fazowych, ziemnozwarciowych i sygnałów zewnętrznych. Dostępne są 3 tryby działania SPZ dla każdego cyklu. Ustawienie odpowiedniej wartości pod numerem danego cyklu jednoznacznie określa ten tryb: 0 cykl SPZ nie będzie inicjowany 1 zadziałanie zabezpieczenia spowoduje wyłączenie w danym cyklu 2 zadziałanie zabezpieczenia blokuje wyłączenie w danym cyklu UWAGA: Jeśli podczas odczytu nastaw za pomocą oprogramowania S&R-Modbus w miejsce znaków o, 1 lub 2 pojawi się symbol - oznacza to, że nastawy są błędne. Przykład nr 1 Konfiguracja wyjściowa: ti=0,5 s, tbn1=tbn2=tbn3=tbn4 = 1 s, tbla = 2 s Liczba cykli fazowych = 2 Przypisana funkcja ti> do przekaźnika RL1 Cykle :4321 ti> 0211 Dla powyższych nastaw będą miały miejsce dwa cykle SPZ. Zostanie także wykonany trzeci cykl, który nie spowoduje wygenerowania sygnału wyłączającego i po upływie czasu tbla zostanie wyświetlony komunikat na wyświetlaczu SPZ udany. Przykład nr 2 Konfiguracja wyjściowa: ti=0,5 s, tbn1=tbn2=tbn3=tbn4 = 1 s, tbla = 2 s Liczba cykli fazowych = 4 Przypisana funkcja ti> oraz ti>> do przekaźnika RL1 Cykle :4321 ti> 0211 Cykle :4321 ti>> 1111 Nr

127 Dla powyższych nastaw przy pobudzeniu tylko zabezpieczenia ti> działanie SPZ niczym nie będzie się różniło od działania pokazanego w przykładzie nr 1. Jeśli natomiast w czasie trzeciego cyklu nastąpi zadziałanie zabezpieczenia ti>> - SPZ będzie kontynuowany zgodnie z nastawami dla ti>> i dojdzie do kolejnych prób załączenia wyłącznika Blokada SPZ Automatyka SPZ zostanie zablokowana jeśli w czasie tbn + tbla nastąpi: komenda otwarcia wyłącznika wyłączenie przez zabezpieczenie nadnapięciowe składowej zerowej wyłączenie przez zabezpieczenie nadprądowe składowej przeciwnej wyłączenie przez zabezpieczenie przeciążeniowe osiągnięcie maksymalnej nastawionej liczby cykli ustawienie dla cyklu trybu 0 dla danej funkcji zabezpieczeniowej wyłączenie przez LRW zadziałanie układu kontroli obwodu wyłącznika przekroczenie czasu otwierania / zamykania wyłącznika Jeśli podczas wykonywania cyklu dojdzie do zaniku napięcia pomocniczego przekaźnika P126 lub P127 funkcja SPZ jest całkowicie kasowana. Blokada SPZ może być zdjęta poprzez: komendę załączenia wyłącznika potwierdzenie wyświetlanego na wyświetlaczu komunikatu poprzez naciśnięcie przycisku C potwierdzenie sygnalizacji alarmowej poprzez interfejs RS232 lub RS Zmiana grupy nastaw Zmiana grupy nastaw jest możliwa tylko wówczas, gdy nie są pobudzone żadne kryteria zabezpieczeniowe (za wyjątkiem zabezpieczenia przeciążeniowego). Po otrzymaniu komendy zmiany grup nastaw w trakcie biegu automatyki SPZ, zostaje ona zapamiętana i wykonana po zakończeniu biegu SPZ Sygnalizacja alarmowa KONFLIKT SPZ Sygnalizacja alarmowa KONFLIKT SPZ pojawia się w momencie załączenia do pracy funkcji SPZ. Diody Alarm nie można skasować dopóki nie zostaną skonfigurowane następujące parametry: Parametr Wartość Uwagi Zgodność pomiędzy liczbą przewidywanych 1234 Maks. liczba cykli 3 cykli i nastawami w matrycy operacji 0111 Konfiguracja przekaźnika RL1 (wyłączenie) Wylaczenia Funkcja nadprądowe fazowa lub ziemnozwarciowa musi być przypisana do wyłączenia Konfiguracja przekaźnika pomocniczego WYL zam. Do dowolnego przekaźnika musi być przypisana komenda załączenia wyłącznika Podtrzymanie styków przekaźnika pomocniczego Styki przekaźnika odpowiedzialnego za zamykanie wyłącznika nie mogą być podtrzymywane Konfiguracja wejścia cyfrowego WYLzam Dowolne wejście musi być odwzorowywać stan wyłącznika zamknięty Nr

128 5.1.8 Licznik wyłączeń przejściowych Zastosowany specyficzny licznik pozwala na uniknięcie częstych operacji łączeniowych związanych z realizają cykli SPZ w przypadku występowania częstych, krótkotrwałych pobudzeń automatyki. Po wygenerowaniu pierwszej komendy wyłączeniowej urządzenie sprawdza, czy liczba wyłączeń przekracza nastawioną wartość w komórce LB Okr.Pomiar w przeciągu czasu określonego parametrem Okr.Pomiar. Jeśli tak, zostaje wykonane ostatnie definitywne wyłączenie i SPZ kończy swój bieg. 5.2 Komenda wyłączająca Wszystkie sygnały mające za zadanie wyłączenie wyłącznika powinny być konfigurowane w menu KONTR.AUTOMATYKI / Wylaczenia/OW. Menu to dotyczy wyłącznie przekaźnika RL1, którego działanie powoduje aktywację funkcji diagnostycznych w menu KONTR.AUTOMATYKI / Kontr.Wylacznika. 5.3 Podtrzymanie działania przekaźników W niektórych przypadkach zachodzi potrzeba podtrzymania styków przekaźników po ustąpieniu przyczyny. W menu KONTR.AUTOMATYKI / Podtrzymania konfiguruje się numer przekaźnika (od 1 do 8), którego styki mają być podtrzymane. W przypadku próby podtrzymania styków przekaźnika skonfigurowanego jako zamykanie wyłącznika pojawi się sygnalizacja alarmowa KONFLIKT SPZ. 5.4 Detekcja uszkodzonego przewodu (P126 i P127) Większość zwarć w systemie ma charakter doziemień jednej lub dwóch faz spowodowanych mechanicznymi uszkodzeniami kabla. Zwarcia takie mogą powodować również ptaki w przypadku linii napowietrznych. Uszkodzenia tego typu powodują pobudzenia kryteriów nadprądowych zabezpieczeń ziemnozwarciowych. Zakłócenia związane z uszkodzeniem przewodu (uszkodzenie bieguna wyłącznika lub przepalenie się wkładki bezpiecznikowej w fazie) nie wpływają na zwiększenie wartości mierzonych prądów; są natomiast przyczyną generowania składowej przeciwnej prądu, która jest wykrywana przez przekaźniki MiCOM. W nieobciążonych liniach, wartość składowej przeciwnej prądu może być niewystarczająca do pobudzenia kryterium zabezpieczenia od asymetrii zasilania Is2>. W takich sytuacjach właściwe jest zastosowanie kryterium logiki wykrywania uszkodzonego przewodu. W przekaźnikach MiCOM oprócz czasu zwłoki nastawia się także wartość progową będącą stosunkiem składowej przeciwnej prądu do składowej zgodnej. a forma kryterium pozwala na dokładniejsze odwzorowanie asymetrii w układzie poprzez uwzględnienie wartości bezwzględnej prądu asymetrii. W systemach ze skutecznie uziemionym punktem zerowym transformatora w jednym miejscu, stosunek Is2/Is1 w przypadku przerwy w jednej fazie wynosi 100%, ponieważ udział składowej zerowej w prądzie jest znikomy. W układach uziemionych wielokrotnie (zakładając równą impedancję systemu dla składowych zgodnej i przeciwnej) stosunek Is2/Is1 wynosi ok. 50%. Dzięki poniższym zależnościom możliwe jest oszacowanie Is2/Is1 w układach o różnych impedancjach dla poszczególnych składowych symetrycznych. Us (Z2 + Z0) I1f = Z1 Z2 + Z1 Z0 + Z2 Z0 Nr

129 I2f = I2f I1f = Us Z0 Z1 Z2 + Z1 Z0 + Z2 Z0 Z0 Z0 + Z2 gdzie: I1f składowa zgodna prądu I2f składowa przeciwna prądu Us napięcie systemu Z0 impedancja dla składowej zerowej Z1 impedancja dla składowej zgodnej Z2 impedancja dla składowej przeciwnej Przykład nastawy Prąd obciążenia Iobc = 1000 A Składowa przeciwna Is2 = 50 A Stosunek Is2/Is1 = 50/1000 = 0.05 Ze względu na tolerancję pomiaru prądu oraz mogące pojawić się wahania obciążenia należy nastawić wartość <Stosunek Is2/Is1 80 %>. odpowiednio długi czas zwłoki pozwala na koordynację funkcji z pozostałymi funkcjami zabezpieczeniowymi. Typowa wartość to 60 s: <Czas U.Przewodu tu.prz. 60 s>. 5.5 Blokowanie od 2-ej harmonicznej Stabilizacja od drugiej harmonicznej ma za zadanie ograniczyć możliwość działania danego stopnia nadprądowego w aplikacjach z transformatorem w przypadku jego załączania do pracy jałowej, gdzie do prądów roboczych dodawane są dodatkowe prądy związane z magnesowaniem rdzenia transformatora. Dla aplikacji, w których chwilowy wzrost sumarycznego prądu obciążenia jest większy od wartości nastawy dla poszczególnych stopni rozruchowych zabezpieczeń nadprądowych wymagane jest zablokowanie ich na czas występowania w prądzie drugiej harmonicznej. Wartość tej harmonicznej może osiągnąć nawet 70 % obciążenia nominalnego. W praktyce zawartość drugiej harmonicznej w prądach poszczególnych faz nigdy nie jest jednakowa i wystarczy poziom rzędu 15 do 20 % aby odstroić się od występowania prądów harmonicznych. Jednak zbyt niska wartość może w pewnych przypadkach prowadzić do niepożądanych wyłączeń. Zastosowany w przekaźnika P12y algorytm pozwala na zablokowanie wszystkich trzech stopni zabezpieczeń nadprądowych dla składowej zgodnej, zerowej oraz przeciwnej. 5.6 Zimny rozruch (P126 i P127) Zimny rozruch umożliwia wybór nastaw przekaźników MiCOM P126 i P127 w celu zmiany tak, aby było możliwe tymczasowe przeciążenie. Stan taki może wystąpić podczas,,zimnych startów, takich jak załączenie dużego obciążenia grzewczego po dłuższej przerwie chłodzenia, czy załączanie wymuszające duży prąd początkowy. W momencie zasilenia linii, poziom prądu w okresie czasu po zasileniu może znacznie się różnić od poziomu normalnego obciążenia. W rezultacie, stosowane nastawy nadprądowe są za czułe i mogą być nie odpowiednie podczas tego zaniku. Logika zimnego rozruchu zawarta w przekaźnikach MiCOM P126 i P127 służy do podwyższenia nastaw wybranych stopni przez nastawiony czas. Pozwala to na pozbawienie wpływu charakterystyki obciążenia na nastawy zabezpieczeniowe, poprzez automatyczne zwiększenie ich po załączeniu. Logika zimnego rozruchu zapewnia stabilność, bez kompromisowego ustawiania zabezpieczenia podczas startu. Należy zauważyć, że wyłączony stopień nadprądowy w głównym menu przekaźnika nie pojawi się w menu zimnego rozruchu. Nr

130 Parametr Tzr reguluje czas podczas którego dane nastawy nadprądowe i doziemne są zmieniane przez wejście zewnętrzne (np. zamknięcie wyłącznika). Kiedy nastawiony czas Tzr upłynie, wszystkie odnośne nastawy powrócą do wartości nominalnych lub zostaną odblokowane. Automatyka Zimnego Rozruchu może być aktywowana poprzez pobudzenie wejścia binarnego z przypisaną opcją Zimny Rozr aktywny parametr w komórce Wejście? lub w trybie automatycznym - aktywny parametr w komórce Auto? Po wybraniu opcji Auto funkcja Zimny Rozruch rozpocznie pracę automatycznie po pobudzeniu wejścia binarnego z przypisaną funkcją WYLZam jeśli wartość prądu przekroczy 5% In w czasie mniejszym niż 200 ms. Po załączeniu obu funkcji Wejscie i Auto priorytet ma opcja Auto Zimny Rozruch nieaktywny Wewnętrzny próg wirtualny 5% In Czas > 200 ms Wewnętrzny próg wirtualny 5% In Faza IA jest większa od 5% In przy rozruchu Zimny Rozruch aktywny Wewnętrzny próg wirtualny 5% In Fazy IA, IB, IC < 5% In Faza IA > In w czasie krótszym od 200 ms Rys. 23 Logika działania Zimnego Rozruchu w trybie Auto Kontrola obwodów napięciowych (tylko w P127) Funkcja kontroli obwodów napięciowych wykorzystywana jest do detekcji uszkodzeń w obwodach pomiarowych napiecia ac. Uszkodzenia takie mogą być spowodowane wewnetrzna awaria przekładników napięciowych, przeciążeniem lub uszkodzeniem przewodów łączących przekładniki z listwą zaciskową urządzenia. Powoduje to zwykle przepalenie jednego lub więcej bezpieczników. Z chwilą wykrycia nieprawidłowości w obwodach pomiaru napięcia wszystkie funkcje zależne od pomiaru napięcia zostają zablokowane, na wyświetlaczu pojawia się sygnalizacja alarmowa, a kierunkowe zabezpieczenia nadprądowe mogą zostać zastąpione przez bezkierunkowe. Nr

131 Pobudzednie kryterium Automatyka kontroli obwodów napięciowych zostaje pobudzona jeśli wystąpi i zostanie zweryfikowany jeden z poniższych warunków: Składowa przeciwna napięcia jest mniejsza od 0,17 Un (0,30 dla układu połączeń 3Upn) i jednocześnie składowa przeciwna prądu jest mniejsza od 0,5 In LUB Napięcie pomiarowe jest mniejsze od 0,1 Un, a prąd jest większy od 0,1 In Kryterium zostaje odwzbudzone jak tylko jeden ze składników nie jest już aktywny Sygnalizacja alarmowa Jeśli po wykryciu kryterium rozruchu przez czas dłuższy od nastawione wartości KONap T operac będzie ono nadal pobudzone zostaje wygenerowana sygnalizacja alarmowa. Sytuacja taka ma miejsce jeśli sygnalizacja taka zostanie aktywowana w komórce menu KONap Alarm?. Alarm na wyświetlaczu i skojarzona z nim dioda LED musi być zawsze skasowana ręcznie lub za pomoca komendy poprzez jeden z portów komunikacyjnych Blokowanie funkcji 51V Po załączeniu tej blokady w komórce menu KONap Blok.51V? funkcja nadprądowa z kontrolą napięciową zostaje zablokowana Modyfikacja funkcji nadprądowych W przypadku wykrycia niesprawności w obwodach pomiarowych napięcia, wszystkie funkcje nadprądowe kierunkowe przestają działać. Dostępne są wyłącznie funkcje bezkierunkowe : I>, I>>, I>>>, Io>, Io>>, Io>>> oraz Io>>>>. Funkcja KONap oferuje możliwość wyboru trybu działania poszczególnych stopni nadprądowych po zablokowania działania stopni kierunkowych. Po aktywacji tej opcji w komórce menu KONap Blok.zab. dostępny jest szereg komórek dla poszczególnych stopni nadprądowych, w których można zmienić charakter pracy danej funkcji zabezpieczeniowej z kierunkowej na bezkierunkową. Przykładowo po nastawieniu KONap Nie-Kier Io>> po zadziałaniu funkcji kontroli obwodów napięciowych KONap, dostępne będzie bezkierunkowe zabezpieczenie ziemnozwarciowe Io>> (w miejsce aktywnego dotychczas zabezpieczenia kierunkowego) Zabezpieczenia napięciowe i mocowe W przypadku wykrycia niesprawności w obwodach pomiarowych napięcia, wszystkie funkcje napięciowe i mocowe zostaną zablokowane: - podnapięciowe [27] - nadnapięciowe składowej zerowej [59N] dla układu połączeń 3Upn - mocowe zerowe [32N] dla układu połączeń 3Upn - nadmocowe zerowe [32] dla układu połączeń 3Upn Nr

132 5.6.2 Kontrola obwodów prądowych (tylko w P127) Funkcja kontroli obwodów prądowych wykorzystywana jest do detekcji uszkodzeń w obwodach pomiarowych prądu ac. Uszkodzenie w jednej lub dwóch fazach może spowodować nieprawidłowe działane funkcji zabezpieczeniowych opartych o pomiar prądów. Dodatkowo przerwa w obwodach prądowych może spowodować wygenerowanie na zaciskach obwoów wtórnych niebezpiecznego napięcia Opis działania funkcji Funkcja działa w oparciu o kontrolę składowej zerowej prądu przy jednoczesnym braku napięcia składowej zerowej. Połączenia przekładników napięciowych musi zapewniać wydzielenie napięcia składowej zerowej napięcia po stronie wtórnej, wobec powyższego funkcja kontroli obwodów prądowych może być wykorzystana w przypadkach gdy przekładniki napięciowe posiadają 5 rdzeni lub mierzą 3 napięcia fazowe w układzie z uziemionym punktem zerowym po stronie pierwotnej. Działanie funkcji generuje po zwłoce czasowej komunikat alarmowy na wyświetlaczu oraz zdarzenie systemowe. Wszystkie funkcje zabezpieczeniowe oparte na wielkościach wyliczanych z prądów fazowych zostaja zablokowane. Io> KOI KOPrad Alarm Uo< Część obliczeniowa Część logiczna Rys. 24 Logika działania funkcji kontroli obwodów prądowych Wartość napięcia składowej zerowej Uo< oraz prądu składowej zerowej Io> powinna być tak dobrana, aby odstroić się od nadmiarowych operacji w stanie normalnej pracy. Przykładowo Uo< powinno być nastawione na wartość 120% maksymalnego napięcia niezrównoważenia w stanie ustalonym. Prąd Io> nastawia się typowo poniżej minimalnego prądu obciążenia, a czas zwłoki tkoi ustawia się na ok. 5 sekund. 5.7 Zabezpieczenie nadprądowe z kontrolą napięciową (P127) Zabezpieczenie nadprądowe z kontrolą napięciową wykorzystywane jest do blokowania działania funkcji nadprądowych [50/51] w przypadku gdy spełnione SA dodatkowe kryteria kontroli napięciowej. I>> blokowane jest gdy: Napięcie pomiarowe jest większe od nastawy U< Napięcie składowej przeciwnej Us2> jest mniejsze od nastawy Us2< I>>> blokowane jest gdy: Napięcie pomiarowe jest większe od nastawy U<< Napięcie składowej przeciwnej Us2>> jest mniejsze od nastawy Us2< Nr

133 U< LUB Us2> & I>> Nie Nie U<< LUB Us2>> & I>>> Nie Nie KONap Nie KONap Blok 51V KONTROLA NAP. KONTR.AUTOM. KONap Nie KONap Alarm KONap Alarm Rys. 25 Algorytm działania blokowania zabezpieczeń nadprądowych w układzie kontroli napięciowej (KONap) Nr

134 5.8 Zewnętrzna zwłoka czasowa Instrukcja obsługi P125 / P126 / P127 Do wejść cyfrowych można przypisać funkcję zabezpieczeń zewnętrznych ZZ Liczba funkcji zależy od typu urządzenia i liczby dostępnych wejść binarnych. Maksymalna liczba dodatkowych zwłok czasowych wynosi 12 dla P127 z opcjonalnymi wejściami binarnymi. Każda funkcja (ZZ1 do ZZC) uruchamia niezależną zwłokę czasową (tzz1 do tzzc).sygnał taki może być bezpośrednio przypisany do dowolnego wyjścia przekaźnikowego lub sygnalizacji diodowej. Czas zwłoki dla wszystkich wejść nastawialny jest w zakresie sekund, za wyjątkiem wejść tzz7, tzz8 oraz tzz9, dla których zakres ten wynosi sekund. UWAGA: Pobudzenie wejść cyfrowych z przypisaną funkcją ZZ1 do ZZC może spowodować dodatkowo pobudzenie diody sygnalizacyjnej Alarm. W celu pobudzenia takiej sygnalizacji w menu KONFIGURACJA / Alarmy należy odblokować opcję w odpowiedniej komórce BLK Alarm ZZx, gdzie x oznacza numer zwłoki czasowej. 5.9 Schemat selektywnej logiki (P126 i P127) Poniższy rysunek opisuje zastosowanie nie kaskadowego schematu zabezpieczenia i użytego zamknięcia zestyków w przekaźnikach posobnych do kierunku działania, które blokują działanie przekaźników przeciwsobnych do kierunku działania. W przypadku selektywnej logiki nadprądowej zamknięcie zestyków jest użyte do zwiększenia zwłok czasowych dla przekaźników przeciwsobnych do kierunku działania zamiast ich blokowania. To zapewnia alternatywne zbliżenie się do osiągnięcia nie kaskadowego typu schematu nadprądowego. To może być bardziej korzystne niż blokowanie układu nadprądowego. A B C Rys. 26 Typowy schemat logiczny Funkcja selektywnej logiki nadprądowej chwilowo podnosi nastawy opóźnienia czasowego dla drugiego i trzeciego stopnia fazowego nadprądowego. Logika ta jest pobudzana przez odpowiednie wejście logiczne (Logika Wyboru 1 lub Logika Wyboru 2) wybrane w menu KONTR.AUTOMATYKI / Wejścia. Aby dać czas na zamknięcie zestyku inicjującego zmiany nastaw, czas nastawiania dla drugiego i trzeciego stopnia powinien zawierać nominalne opóźnienie. Wskazówki dla minimalnej nastawy czasowej są identyczne jak dla schematu blokowania nadprądowego. Opóźnienia czasowe t Wyb 1 i t Wyb 2 są nastawiane niezależnie w zakresie od 0 do 150 s. Nr

135 5.10 Logika blokowania Funkcja ta umożliwia zablokowanie działania wszystkich trzech stopni zabezpieczeń nadprądowych fazowych i ziemnozwarciowych dla wszystkich przekaźników MiCOM oraz dodatkowo zabezpieczenia przeciążeniowego, zabezpieczeń zewnętrznych i kryterium wykrywania uszkodzonego przewodu dla P126 i P127. Aby uaktywnić tą funkcję należy w kolumnie Log.Blokowania 1 dla pierwszej grupy nastaw lub Log.Blokowania 2 dla drugiej grupy nastaw wybrać dany stopień zabezpieczenia i przypisać jednemu z wejść cyfrowych funkcję Blok.Log1 lub Blok.Log2. Działanie wybranego zabezpieczenia nadprądowego zostanie zablokowane od chwili pobudzenia tego wejścia cyfrowego do chwili gdy sygnał na tym wejściu zaniknie Monitorowanie położenia wyłącznika Operator przez zdalny odczyt wymaga pewnego odczytu stanu aparatury łączeniowej. Bez sygnalizacji faktu, że wyłącznik jest otwarty lub zamknięty operator ma niewystarczającą informację o operacji przełączenia. Przekaźniki P126 i P127 MiCOM zawierają monitorowanie położenia wyłącznika, dając sygnalizację pozycji wyłącznika. Obie pozycje są sygnalizowane na panelu przednim przekaźnika oraz zdalnie siecią komunikacyjną. Pozycje wyłącznika są wybierane w menu KONTR.AUTOMATYKI / Wejścia Dalej, P126 i P127 MiCOM mogą informować operatora o tym, że wyłącznik nie jest otwarty mimo komendy wyłącz Monitorowanie stanu wyłącznika (P126 i P127) MiCOM P126 i P127 posiada szereg funkcji mających za zadanie diagnostykę poprawnej pracy wyłącznika. Wczesne ostrzeganie zmniejsza ryzyko awarii obwodu wykonawczego i przyczynia się do ekonomicznego tworzenia harmonogramu przeglądów wyłączników zainstalowanych w polach wraz z przekaźnikami MiCOM. W kolumnie KONTR.AUTOMATYKI / Kontr.Wylacznika zestawiono 3 funkcje diagnostyczne: Kontrola czasu własnego wyłącznika. Starzejące się napędy wyłączników powodują zwiększenie czasu trwania operacji wyłączania. Poprzez kontrolę tego czasu w komórce Kontr.Wyl.WYL oraz Kontr.Zal.WYL istnieje możliwość ciągłego monitorowania stanu napędu wyłącznika. Czas własny wyłącznika zapisywany jest każdorazowo po operacji wyłączenia w komórce odpowiednio Czas Wylaczenia oraz Czas Zalaczenia w kolumnie REJESTRATOR / Diagnostyka WYL. Kontrola całkowitej liczby zadziałań wyłącznika. Funkcja ta dotyczy przede wszystkim wyłączników olejowych, w których zbyt duża liczba wyłączeń może powodować obniżenie ich wytrzymałości dielektrycznej. Po przekroczeniu dopuszczalnej liczby wyłączeń nastawianej w komórce LB Wyl.WYL (Wyl.WYL Alarm?) pobudzona zostanie sygnalizacja ostrzegawcza. Liczba wyłączeń dostępna jest w kolumnie REJESTRATOR / Diagnostyka WYL, komórka LB Laczen WYL. Kontrola sumy prądów wyłączonych Σ Ampery(n). Po załączeniu tej funkcji przekaźnik sumował będzie wartości prądów wyłączonych przez poszczególne bieguny wyłącznika. Wartości te dotyczą zarówno prądów roboczych, jak i zwarciowych. Po przekroczeniu w dowolnej fazie nastawionej wartości Σ Ampery(n) pobudzona zostanie sygnalizacja ostrzegawcza. Możliwa jest do wyboru konfiguracja wykładnika progu sumy prądów kumulowanych umożliwiając zliczanie tych prądów również w kwadracie. Aktualny stan prądów wyłączonych w poszczególnych fazach dostępny jest w kolumnie REJESTRATOR / Diagnostyka WYL. Wszystkie liczniki można wyzerować w kolumnie REJESTRATOR / Diagnostyka WYL. Powyższym funkcjom należy przyporządkować przekaźnik wyjściowy z funkcją WYL Up. Nr

136 5.13 Lokalna rezerwa wyłącznikowa: LRW (P126 i P127) Zabezpieczenie lokalnej rezerwy wyłącznikowej zawarte w obu przekaźnikach MiCOM P126 i P127 jest wykonane według poniższego opisu. Kiedy rozkaz wyłączenia jest dany przez przekaźnik wyjściowy RL1, rozpoczyna się odmierzanie zwłoki czasowej t LRW. Rozkaz wyłączenia może być wygenerowany od zabezpieczenia, od wejścia logicznego, czy zdalnej komendy przez układ do komunikacji. W przypadku pobudzenia przekaźnika RL1, MiCOM monitoruje i porównuje sygnał prądowy każdej fazy z zakresem strefy progu pob. podprądowego. Wartość tego progu ustawiana jest w komórce I< LRW. Jeśli po upływie tego czasu wartość prądu zmierzonego w dowolnej fazie będzie nadal wieksza od nastawionej (wyłącznik lub jeden z jego biegunów nie został skutecznie otwarty) generowany jest sygnał tlrw. Możliwe jest blokowanie zabezpieczeń bezzwłocznych I> oraz Io> po wysłaniu sygnału tlrw. Funkcja ta zwieksza elastyczność przy wykrywaniu i eliminowaniu zakłóceń. LRW załączony Wyłączenie tlrw Sygnał tlrw Pobudzenie z wejścia cyfrow. LRW I< L1 LRW I< L2 LRW I< L3 Rys. 27 Algorytm działania LRW 5.14 Kontrola obwodu wyłączającego Obwód wyłączający wychodzący poza obudowę przekaźnika, przechodzi przez wiele komponentów, takich jak bezpiecznik, złącza, styki przekaźnika, styki pomocnicze wyłącznika i itp. Te komplikacje, połączone ze znaczeniem obwodu, kierują bezpośrednią uwagę na ich kontrolę. Prosty układ, zawierający nieuszkodzoną lampkę wyłącznika z szeregową rezystancją umieszczono równolegle z wyjściowym przekaźnikiem wyłączającym zabezpieczenia. Funkcja kontroli obwodu wyłączającego dostępna jest w przekaźnikach MICOM P126 i P127. Wejście binarne może być zaprogramowane do tej funkcji w menu KONTROLA AUTOM. / Kontr Wył / Kontr Obw Wył. Jest ono skojarzone z etykietą WYL na OW w menu KONTROLA AUTOM. / Wejścia. Wejście binarne powinno być podłączone do obwodu wyłączającego zgodnie z jednym z typowych, stosowanych diagramów. Nr

137 Kiedy funkcja kontroli obwodu wyłączającego jest ustawiona, przekaźnik sprawdza stale ciągłość obwodu wyłączającego w każdym stanie wyłącznika otwartym lub zamkniętym. Funkcja ta jest załączona, gdy styk wyjściowy wyłączający (przekaźnik RL1) nie jest pobudzony, a zablokowana jest, jeśli RL1 jest pobudzony. Jeśli wejście binarne wykryje brak sygnału napięciowego przez czas dłuższy niż ustawiona zwłoka czasowa Czas Operac.Wyl. - generowany jest sygnał Uszkodzenie wyłącznika WYL Aw. RL1 Wyłączenie MiCOM P126 / P127 Wejście binarne WYL na OW Wyłącznik zamknięty Wyłącznik otwarty Cewka wyłączająca Rezystor R1 Rys. 28 Przykładowa aplikacja układu kontroli ciągłości obwodu wyłącznika W powyższym przykładzie dostępne są obydwa styki wyłącznika: zamknięty i otwarty. Przekaźnik MiCOM kontroluje ciągłość obwodu przy zamkniętym wyłączniku oraz część obwodu przy otwartym wyłączniku. W tym drugim przypadku konieczne jest zamontowanie szeregowo ze stykiem odwzorowującym stan wyłącznika otwarty dodatkowego rezystora R1. Rezystor ten ma za zadanie nie dopuścić do zwarcia pomiędzy obwodami +Vdc i Vdc w przypadku gdy zaprogramowano podtrzymanie przekaźnika RL1 lub jego długi czas trwania impulsu. Przy obliczaniu wartości rezystora R1 należy wziąć pod uwagę minimalny prąd, który płynie przez wejście binarne. Prąd ten zależy z kolei od wartości napięcia pomocniczego przekaźnika MiCOM. Przykład obliczeniowy Maksymalna wartość oporności R1 [Ω] obliczana jest zgodnie z formułą: R1 < (0,8 * Vdc Vmin) / Imin gdzie: Vdc Vmin Imin napięcie pomocnicze minimalne napięcie wymagane do pobudzenia wejścia binarnego minimalny prąd wymagany do pobudzenia wejścia binarnego Nr

138 Zakres napięcia pomociczego Vdc Vdc Vdc / Vac R1, (0,8 * Vdc 15) / 0,0035 R1, (0,8 * Vdc 25) / 0,0035 R1, (0,8 * Vdc 38) / 0,0022 Dodatkowo należy określić minimalną moc R1 zgodnie z poniższą zależnością: P > 2 * (1,2 * Vdc) 2 / R Załączenie wyłącznika na zwarcie Może się zdarzyć, że wyłącznik jest załączany na warunki zakłóceniowe (załączenie na zwarcie). Wówczas wymagane jest jego bezzwłoczne wyłączenie z pominięciem nastawionych zwłok czasowych dla pobudzonego kryterium nadprądowego. Funkcja załączenia na zwarcie zainicjowana jest po próbie ręcznego załączenia wyłącznika poprzez wejście cyfrowe z przypisana etykietą Man.Zal lub poprzez komendę systemową (Modus, IEC 60870). Po załączeniu wyłącznika uruchamiana jest zwłoka czasowa tznzw o nastawialnej wartości od 0 do 500 ms, w której sprawdzany jest warunek pobudzenia jednej z funkcji nadprądowej I>> lub I>>>. Wybór rodzaju funkcji nadprądowej (I>>, I>>>), której pobudzenie generuje bezzwłocznie sygnał wyłączenia określają kolejne komórki menu. Jeśli nastąpi próba ręcznego załączenia wyłącznika podczas odliczania czasu przerwy beznapięciowej cyklu SPZ, dojdzie do definitywnego wyłączenia, a SPZ się zablokuje Tryb lokalny / zdalny Ta opcja umozliwia blokowanie komend systemowych poprzez dany port komunikacyjny (zmiana nastaw, komendy sterownicze, kasowanie liczników itp.) w celu zabezpieczenia się przed niepożądanymi operacjami podczas czynności uruchomieniowych. Aby aktywować tą funkcję należy do wejścia cyfrowego przypisać etykietę Lokalnie. Jeśli takie wejście zostanie pobudzone, wszelkie próby sterowania wyłącznikiem poprzez interfejsy komunikacyjne zostaną zablokowane do momentu odwzbudzenia tego wejścia. W trybie lokalnym przyjmowana jest wyłącznie komenda synchronizująca wewnętrzny czas urządzenia Tryb testowania To menu pozwala na przetestowanie działania wybranego lub wybranych przekaźników włącznie ze stykami watchdoga. Wybór tego trybu możliwy jest poprzez pobudzenie wejścia binarnego, zdalnie komendą systemową lub poprzez nastawę w menu. Zakończenie trybu testowania odbywa się również poprzez pobudzenie wejścia binarnego, zdalnie lub poprzez menu. Jeśli przez 5 minut urządzenie nie otrzyma polecenia zakończenia trybu testowania, przechodzi automatycznie do stanu czuwania. Po załączeniu trybu testowania pobudza się dioda alarmowa ALARM, a na wyświetlaczu pojawia się komunikat alarmowy Nr

139 TRYB TESTOWANIA 1/1 W tym stanie wszystkie wyjścia przekaźnikowe są zablokowane. Ustawiając wartość 1 pod numerem danego wyjścia i zatwierdzając wybór klawiszem dokonuje się pobudzenia danego wyjścia. Test trwa do momentu otrzymania polecenia o jego zakończeniu lub do momentu zmiany wartości z powrotem na 0: Wyjscia 8765W4321 Stan W powyższym przykładzie pobudzony zostanie przekaźnik RL Funkcje logiczne Funkcje logiczne zawarte są w przekaźnikach P126 i P127. Każda z 8 dostępnych funkcji oferuje czas opóźnienia oraz czas podtrzymania. Funkcja może być złożona z maksymalnie 16 elementów wejściowych powiązanych ze sobą bramkami logicznymi AND, OR, NOT lub ich kombinacją. Poniżej podano przykład użycia logiki. ti> ZZ1 ZZ2 5 sek 8 sek Wyjscie funkcji A Rys. 29 Przykład równania logicznego KONTR.AUTOMATYKI Równanie Log. BOOL. ROWNANIE A Rown.A Toperac 5.00 s Rown.A Treset 8.00 s 1/2 A00 = BRAK Nr

140 2/2 A00 = ti> 1/2 A01 = AND NOT 2/2 A01 = ZZ1 1/2 A02 = AND 2/2 A02 = ZZ2... 2/2 A15 = BRAK 5.19 Zmiana grupy nastaw W przekaźnikach P125 oraz P126 możliwe jest rozdzielenie nastaw funkcji zabezpieczeniowych w dwóch różnych grupach. Wewnętrzna logika urządzenia nie pozwala na jednoczesne uaktywnienie 2 grup nastaw. P127 posiada 8 niezależnie ustawianych grup nastaw. Zmiany grup nastaw można dokonać na 3 sposoby: z klawiatury przekaźnika (menu KONFIGURACJA / Wybor Grupy / Zmiana Grupy), poprzez aktywację wejścia cyfrowego z przypisaną funkcją Zm.Gr.Nas. lub z poziomu systemu nadrzędnego za pomocą łącza RS485. Zmiana grupy nastaw może być dokonana tylko wówczas, gdy nie są pobudzone żadne kryteria zabezpieczeniowe (wyjątek stanowi zabezpieczenie przeciążeniowe). Przy próbie zmiany nastaw w trakcie odmierzania czasu zwłoki danego zabezpieczenia, operacja ta zostanie zapamiętana i wykonana dopiero po upłynięciu czasu zwłoki funkcji zabezpieczeniowej. W dowolnej chwili pracy urządzenia można sprawdzić, która grupa nastaw jest aktywna (menu PARAMETRY). Możliwe jest także przypisanie sygnału do wyjścia przekaźnikowego. W takim przypadku otwarte styki przekaźnika oznaczają aktywną grupę nastaw 1, zwarte styki grupę 2. W menu Wybor Grupy po ustawieniu parametru Wejscie w komórce <Zmiana Grupy> - zmiana grupy nastaw na drugą następuje po każdorazowym podaniu napięcia na zacisk wejścia cyfrowego. Deaktywacja wejścia cyfrowego powoduje przywrócenie nastaw grupy 1. W przypadku ustawienia parametru Menu zmiana grupy nastaw będzie następowała wyłącznie po zmianie parametru w menu urządzenia w komórce <Grupa Nastaw> Priorytety Największy priorytet ma operacja związana z operacją na klawiaturze na panelu czołowym. Wiąże się to z faktem, iż po wprowadzeniu hasła przez 5 minut blokowany jest dostęp do urządzenia poprzez interfejsy komunikacyjne. Źródło rozkazu Panel czołowy Wejście binarne Port komunikacyjny Piorytet Maksimum Średni Minimum Nr

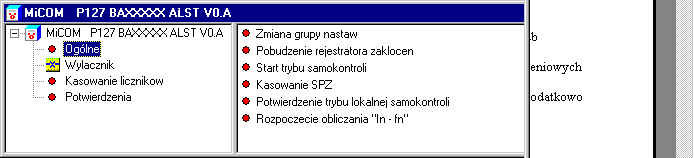

141 6 REJESTRACJA Rejestracja podzielona jest na 3 bufory: rejestracja zdarzeń, wyłączeń oraz zakłóceń. Zarejestrowane dane przechowywane są w pamięci flash i w przypadku zaniku napięcia zasilającego zabezpieczone są przed utratą. 6.1 Rejestracja zdarzeń Zdarzenia zapisywane są do nieulotnej pamięci z dokładnością 1 ms. Maksymalna liczba zapisanych zdarzeń wynosi 250. Rejestrator zdarzeń pracuje w buforze kołowym, co oznacza, że jeśli liczba ta przekroczy 250 zdarzeń najstarsze zdarzenie jest tracone i zastępowane jest najnowszym. Za zdarzenie uważane są: zmiana stanu wyjścia pomocniczego zmiana stanu wejścia cyfrowego pobudzenie / zadziałanie funkcji zabezpieczeniowej pobudzenie sygnalizacji ostrzegawczej zmiana nastaw funkcji zabezpieczeniowych grupy 1 lub 2 konfiguracyjnych związanych z komunikacją, przekładniami itp. rejestratora zakłóceń modyfikacja hasła Zdarzenia można przeglądać lokalnie poprzez port RS232 za pomocą oprogramowania pomocniczego MiCOM S&R Modbus lub zdalnie poprzez port RS485. Każde zdarzenie zawiera datę i czas wystąpienia, przyczynę, stan wyjść przekaźnikowych oraz stan logiczny (potwierdzenie zdarzenia przez obsługę). 6.2 Rejestracja wyłączeń Rejestracja dotyczy wszystkich nieoperacyjnych wyłączeń spowodowanych zadziałaniem funkcji zabezpieczeniowych przekaźnika. Wyłączenia zapisywane są do nieulotnej pamięci z dokładnością 1 ms. Maksymalna liczba zapisanych wyłączeń wynosi 25. Rejestrator pracuje w buforze kołowym, co oznacza, że jeśli liczba wyłączeń przekroczy 25 najstarsze zdarzenie związane z wyłączeniem jest tracone i zastępowane jest najnowszym. Zakłócenia można przeglądać w menu w kolumnie REJESTRATOR / Rej.Zaklocenia, lokalnie poprzez port RS232 za pomocą oprogramowania pomocniczego SS07 lub zdalnie poprzez port RS485. W celu odczytania zakłócenia z poziomu menu należy w komórce <LB Rejestrow> nacisnąć klawisz, klawiszami lub ustawić numer zakłócenia, które ma być odczytane i ponownie zatwierdzić wybór klawiszem. Klawiszem przegląda się kolejne komórki dotyczące danego zdarzenia: data i czas grupa nastaw, dla której wystąpiło zakłócenie przyczyna amplitudy prądów w poszczególnych fazach Nr

142 6.3 Rejestracja zakłóceń MiCOM P12y pozwala na zarejestrowanie w pamięci nieulotnej do 5 przebiegów, każdy wielkości 3 sekund z częstotliwością taktowania 32 próbek na okres. Podobnie jak w przypadku pozostałych rejestratorów, rejestrator zakłóceń pracuje w buforze kołowym, co oznacza, że jeśli liczba zakłóceń przekroczy 5 najstarszy przebieg zastępowany jest najnowszym. Konfiguracji rejestratora zakłóceń dokonuje się w kolumnie REJESTRATOR / Rej.Przeb.Zakl. W kolejnych 3 komórkach nastawia się liczbę dostępnych rekordów, czas rejestracji przebiegu przed wystapieniem zakłócenia oraz przyczynę wyzwalania. Przyczyną, która może powodować wyzwalanie rejestratora może być pobudzenie lub zadziałanie zabezpieczenia. W każdym przebiegu rejestruje się informacje z kanałów analogowych oraz kanałów cyfrowych. Całkowity czas trwania zapisu zależy od parametru Liczba Rej: Długość zapisu zmienia się po wyborze tego parametru: 5: 5 reklordów długości 3 sekundy każdy 4: 4 rekordy długości 3 sekundy każdy 3: 3 rekordy długości 5 sekund każdy 2: 2 rekordy długości 7 sekundy każdy 1: 1 rekord długości 9 sekund Odczyt zarejestrowanych w pamięci przebiegów możliwy jest wyłącznie lokalnie poprzez port RS232 za pomocą oprogramowania pomocniczego MiCOM S&R Modbus lub zdalnie poprzez port RS485. Nr

143 7 KOMUNIKACJA Z przekaźnikiem MiCOM P12y można się komunikować lokalnie poprzez port RS232 umieszczony pod dolną klapką na panelu czołowym oraz zdalnie poprzez port RS485 dostępny z tyłu przekaźnika. Protokołem transmisji w trybie lokalnym jest zawsze Modbus. Protokół transmisji w trybie zdalnym jest wybierany przez użytkownika spośród 3 opcji sprzętowych: Modus, DNP3.0 oraz IEC Komunikacja lokalna Konfiguracja połączenia oraz schemat kabla łączeniowego przedstawia poniższy rysunek. Rys.30 Konfiguracja połączenia w trybie lokalnym Port RS232 wykonany jest jako 9-pinowe złącze żeńskie D-Sub. Przeznaczony jest do komunikacji z komputerem typu laptop w trybie asynchronicznym zgodnie z wymaganiami normy IEC 870. Ze względu na mogące wystąpić zniekształcenia podczas transmisji danych, długość kabla połączeniowego nie powinna przekraczać 15 m. Aby umożliwić komunikacją pomiędzy MiCOM P12y, a komputerem lokalnym, obydwie stacje końcowe muszą być jednakowo skonfigurowane. MiCOM P12y posiada następujące parametry komunikacyjne: prędkość transmisji bitów/s adres 1 (zależy od ustawienia w menu) format 11 bitów - 1 bit startu, 8 bitów danych, 1 bit parzystości, 1 bit stopu Do komunikacji lokalnej z MiCOM P12y dedykowane jest oprogramowanie MiCOM S&R Modbus. 7.2 Komunikacja zdalna Użytkownik ma możliwość wyboru spośród 3 dostępnych protokółów transmisji zastosowanych w MiCOM P12y: Modus, DNP3.0 oraz IEC Informacja o rodzaju zaimplementowanego do MiCOM P12y protokołu transmisji znajduje się pod górną pokrywką na panelu czołowym. Działanie wszystkich protokołów oparte jest na zasadzie nadrzędności/podległości (master/slave). więc przekaźnik zawsze będzie urządzeniem typu slave i zawsze będzie reagować po otrzymaniu sygnału przez nadrzędne urządzenie do konkretnego zabezpieczenia lub przy podaniu sygnału globalnego. Nr

144 Podłączenie Zaciski do komunikacji zdalnej znajdują się z tyłu przekaźnika (zaciski ). Port RS485 izolowany galwanicznie od pozostałych zacisków umożliwia podłączenie do 32 przekaźników w pętli zgodnie ze schematem przedstawionym poniżej. 1 stacja 2 stacja n stacja ohm Uziemienie Ekran Para skręconych przewodуw miedzianych Rezystor umieszczony za ostatnim przekaźnikiem Rys.31 Schemat połączeń kabla komunikacji zdalnej Długość kabla nie powinna przekraczać 1000 m. Na każdym końcu obwodu powinien być zamontowany rezystor o wartości ok. 120 Ω. Zalecane parametry elektryczne dla skrętki ekranowanej: średnica 0,2 mm rezystywność 40 mω/m pojemność (żyła/żyła) 171 pf/m pojemność (żyła/ekran) 288 pf/m 7.3 IRIG-B Podłączenie do portu IRIG-B zależy od rodzaju jego wersji: modulowanej i bez modulacji IRIG-B modulowany Do podłączenia modulowanego portu IRIG-B wykorzystywane są 2 zaciski: + : zacisk 82 oraz - : zacisk 81. Ponieważ sygnał IRIG-B jest polaryzowany należy zwrócic szczególna uwagę na właściwe uziemienie zacisku 81. Wejście IRIG-B oraz konektor BNC (włącznie z adapterem na listwie zaciskowej) posiada swoją impedancję 50 Ω. Zaleca się aby połączenie pomiędzy urządzeniem IRIG-B a przekaźnikiem MiCOM było zrealizowane za pomocą kabla koncentrycznego np. RG59LSF. Aby połączyć kabel z urządzeniem należy wykorzystać adapter zamontowany na listwie zaciskowej: Odkręcić 2 wkręty i zdjąć podkładki Wstawić w zaciski 81 i 82 elementy dystansowe Przykręcic adapter BNC poprzez elementy dystansowe do listwy zaciskowej zwracając uwagę na jego polaryzację ( + na zacisk 82 zaciski + oraz GND są oznaczone na adapterze) Nr

145 wkręty podkładka element dystansowy Rys.32 Adapter złacza IRIG-B IRIG-B bez modulacji Do podłączenia portu IRIG-B bez modulacji wykorzystywane są 2 zaciski: + : zacisk 84 oraz - : zacisk 83. Są to klasyczne zaciski śrubowo-konektorowe. 7.4 MiCOM S&R Modbus MiCOM S&R Modbus jest programem służącym do komunikacji z przekaźnikami serii MiCOM zarówno lokalnej, jak i zdalnej. Jest kompatybilny z systemem Windows 98, NT oraz XP. Program ten składa się z następujących modułów: Measurements Viewer - kontrola wielkości mierzonych Setting Software - konfiguracja nastaw, odczyt rejestratorów, sterowanie włącznikiem, kasowanie liczników Moduł Measurements Viewer umożliwia kontrolę wszystkich wielkości mierzonych przez przekaźnik w trybie on-line. Dodatkowo wyświetlane są stany wszystkich liczników oraz stan wejść cyfrowych i wyjść przekaźnikowych. Częstotliwość odświeżania ekranu nastawia się po wybraniu opcji Odswiezanie/Odstep czasu. Dzięki modułowi Setting Software można zdalnie dokonać zmiany nastaw, zasterować wyłącznikiem lub odczytać zawartość rejestratorów. Moduł ten może pracować w dwóch trybach: off-line i on-line. W trybie off-line można dokonać modyfikacji nastaw funkcji kontrolno-pomiarowych i zabezpieczeniowych oraz przeglądać zapisane na dysku pliki z rejestratora zdarzeń. W trybie on-line, po nawiązaniu łączności z przekaźnikiem ( Urzadzenie/Otworz polaczenie ), można dodatkowo sterować wyłącznikiem ( Wylacznik ). kasować liczniki ( Kasowanie licznikow ) oraz potwierdzać sygnalizację alarmową ( Potwierdzenia ). Nr

146 Rys.33 Tryb on-line modułu Setting Software Po wybraniu pliku domyślnego w trybie off-line lub po odczycie nastaw z przekaźnika w trybie online pojawi się okno: Rys. 34 Ekran nastaw modułu Setting Software Aby zmienić daną nastawę należy poprzez kliknięcie myszką rozwinąć podmenu i po dokonaniu edycji wybranej wartości wybrać opcję Urzadzenie/Wyslij do.... Odczyt zarejestrowanych w pamięci przebiegów możliwy jest wyłącznie dzięki modułowi Setting Software z pakietu oprogramowania MiCOM S&R Modbus. Po nawiązaniu komunikacji z przekaźnikiem ( Urzadzenie/Otworz polaczenie ), należy wybrać opcję Urzadzenie/Odczytaj/Zaklocenia. O braku dostępnych przebiegów program poinformuje stosownym komunikatem, w przeciwnym przypadku pojawi się okno dialogowe, w którym przedstawione będą wszystkie zarejestrowane przez przekaźnik zakłócenia. Przebiegi zapisywane są w standardzie COMTRADE, umożliwiającym przeglądanie ich na różnego typu przeglądarkach obsługujących ten format. Przełącznik pozwala dokonać wyboru formatu zapisu w standardzie COMTRADE: 1991 lub Draft 7. Po zaznaczeniu danego przebiegu należy wcisnąć klawisz Zapisz i zapisać plik do wybranego katalogu. Do przeglądania przebiegów można użyć programu WaveWin.exe z pakietu MiCOM S&R Modbus lub dowolnej innej przeglądarki. Program ten umożliwia analizę zarejestrowanych przebiegów zakłóceniowych w postaci graficznej. Dzięki sposobowi zapisu tych danych w standardzie COMTRADE, do przeglądania zakłóceń można posłużyć się dowolną przeglądarką obsługującą ten format. Nr

147 8 POMIARY 8.1 Moce i energie MiCOM P127 realizuje pomiary mocy czynnej i biernej oraz energii czynnej i biernej. Poniższa tabela pokazuje możliwości wyświetlania napięć na wyświetlaczu w zależności od sposobu połaczenia przekładników napięciowych. Napięcie Konfiguracja 3Vpn Pomiary na wyświetlaczu Konfiguracja 2Vpn + Vo Pomiary na wyświetlaczu Konfiguracja 2Vpp + Vo Pomiary na wyświetlaczu UL1 Mierzone Mierzone - Nie UL2 Mierzone Mierzone - Nie UL3 Mierzone Obliczone - Nie UL1-L2 Obliczone Obliczone Mierzone UL2-L3 Obliczone Obliczone Mierzone UL3-L1 Obliczone Obliczone Obliczone UN Obliczone Mierzone Mierzone Wartości mocy obliczane są zgodnie z poniższą tabelą Podłączenie Metoda obliczeń mocy czynnej P i biernej Q przekładników 3Vpn Suma mocy jednofazowych P = PA + PB + PC Q = QA + QB + QC 2Vpn + Vo Suma mocy jednofazowych P = PA + PB + PC Q = QA + QB + QC 2Vpp + Vo Zgodnie z układem Arona Wartość energii obliczana jest poprzez przemnożenie wskazań mocy przez jednostkę czasu. Wyniki zapamiętywane są w nielotnej pamięci (E 2 PROM) co jedną sekundę, tak że w przypadku chwilowego zaniku napięcia pomocniczego, po jego powrocie przywracane są ostatnio zapamiętane wartości. Wszystkie wartości mocy i energii odnoszą się do wartości pierwotnych i uwzględniają wprowadzone w menu przekłądnie przekładników prądowych i napięciowych. Maksymalną wartością dla liczników mocy czynnej i biernej są odpowiednio 9999MW i 9999MVar Maksymalną wartością dla liczników energii czynnej i biernej są odpowiednio 4200GWh i 4200GVarh Znak wyświetlanej mocy/energii zależy od wzajemnego położenia wektorów prądu i napięcia. Rys. 35 Określenie znaku dla mocy i energii Nr

148 8.2 Dodatkowe pomiary w P127 Instrukcja obsługi P125 / P126 / P127 Oprócz standardowych pomiarów 4 prądów (IL1, IL2, IL3, Io) oraz 3 napięć (UL1, UL2, UL3) P127 umożliwia współpracę z 2 dodatkowymi przekładnikami prądowymi. Wyniki tych pomiarów wyprowadzone są na dedykowane menu POMIARY 2. KONFIGURACJA / Opcje podstawowe Menu POMIARY 2 PPm1 faza PPm2 faza = brak = brak Menu nie jest wyświetlane = IL1 (lub IL2 lub IL3) = brak Ta opcja wskazuje, że przekładnik PPm1 podłączony jest fizycznie do pierwszej fazy, a przekładnik PPm2 pozostaje wolny. Na wyświetlaczu wskazywany jest prąd fazy L1 = IL1 (lub IL2 lub IL3) = IL2 (lub IL1 lub IL3) Ta opcja wskazuje, że przekładnik PPm1 podłączony jest fizycznie do pierwszej fazy, a przekładnik PPm2 do fazy L2. Na wyświetlaczu wskazywane są prądy fazy L1 i L2 Prąd fazy L3 wyliczany jest wektorowo z zależności: IL 1 + IL2+ IL3= 0 Kiedy podłączone są przekładniki PPm1 oraz PPm2 w kolumnie POMIARY 2 wyświetlane są następujące wielkości: częstotliwość, prądy fazowe, napięcia fazowe, moce i energie Częstotliwość W tym menu wyświetlana jest częstotliwość systemowa Prądy W tym menu wyświetlane są wartości skuteczne (RMS) prądów fazowych przeliczone przez wartość przekładni określaną w menu KONFIGURACJA / Przekladnia I/U. P127 wyświetla wartość prądu składowej podstawowej oraz prądów do 10-tej harmonicznej włącznie Współczynnik THD i TDD Stopień odkształcenia sinusoidy prądu i udział w nim wyższych harmonicznych może być określony na różne sposoby. Pierwszy z nich to współczynnik THD (Total Harmonic Distortion). Dla każdej fazy współczynnik obliczany jest z następującej zależności (tutaj dla fazy A) THD IAm = 100 % 10 k = 2 ( IAmh I 1 ) 2 gdzie : IAmh - prąd danej harmonicznej I1 - prad składowej podstawowej Alternatywnie można także wprowadzić pojecie współczynnika TDD (Total Demand Distortion), który wyraża procentowy udział zniekształceń w maksymalnym prądzie obciążenia IL. Wartość mianownika IL jest stałą i określona jest w menu KONFIGURACJA / Opcje podstawowe TDD IAm = 100 % 10 k = 2 ( IAmh IL 2 ) Nr

149 Dzięki wprowadzeniu stałej wartości odniesienia (prąd obciążenia IL) parametr TDD jest wygodniejszy do analizy odkształceń sygnałów analogowych dla prądów. Zastosowanie tradycyjnego współczynnika THD, który bazuje na obliczeniach proporcji prądu harmonicznych do pradu składowej podstawowej jest nieefektywne. Jeśli THD akceptowalny jest dla układu pomiarowego napięć, gdzie składowa podstawowa może się zmieniać nieznacznie, to dla układu pomiaru prądów składowa podstawowa może zmieniać się w szerokim zakresie. Przykładowo wartość THD = 30% może oznaczać zarówno 30%-owe odkształcenie dla 1 A, jak i 30%-owe odkształcenie dla 100 A. Używając współczynnika TDD otrzymamy dla obu warunków takie samo wskazanie 0,3 % Współczynnik K Współczynnik K wskazuje na procesy nagrzewania przekładników. Poniższa zależność ma zastosowanie do obliczeń tego współczynnika, gdzie h jest numerem harmonicznej, a IAmh prądem dla tej harmonicznej: 10 IAmh K IAm = h h= 2 IAmh 2 100% Współczynnik K wyliczany jest osobno dla wszystkich 3 faz, jednak nie ma parametru określającego sumaryczne odkształcenie. K-Factorpodobnie jak THD, nie wskazuje na rzeczywiste obciążenie urządzenia, ponieważ wszystkie te trzy pomiary uwzgledniają przekłądnię przekładników porądowych. Biorąc pod uwagę te same harmoniczne stosunek obliczonego współczynnika K dla lekko obciążonego przekładnika będzie taki sam, jak dla przekładnika obciążonego, mimo iż rzeczywiste nagrzewanietego przekładnika będzie się znacząco różnić Napięcia W tym menu wyświetlane są wartości skuteczne (RMS) napięć fazowych przeliczone przez wartość przekładni określaną w menu KONFIGURACJA / Przekladnia I/U. P127 wyświetla wartość napięć składowej podstawowej oraz napięć do 10-tej harmonicznej włącznie. Poniższa tabela wskazuje dostępność do poszczególnych pomiarów uzależnioną od sposobu podłączenia przekładników napięciowych i rodzaju określania progu rozruchowego dla zabezpieczeń napięciowych. Napięcie Konfiguracja 3Vpn i Zabezp. F-N Pomiary na wyświetlaczu Konfiguracja 2Vpn + Vo i Zabezp. F-N Pomiary na wyświetlaczu Konfiguracja 2Vpp + Vo LUB Zabezp.F-F Pomiary na wyświetlaczu UL1 Mierzone Mierzone n/d - UL2 Mierzone Mierzone n/d - UL3 Mierzone Obliczone n/d - UL1-L2 n/d - n/d - Mierzone UL2-L3 n/d - n/d - Mierzone UL3-L1 n/d - n/d - Obliczone Nr

150 Współczynnik THD Stopień odkształcenia sinusoidy napięcia i udział w nim wyższych harmonicznych może być określony poprzez obliczenie współczynnika THD (Total Harmonic Distortion). Dla każdej fazy współczynnik obliczany jest z następującej zależności (tutaj dla fazy A) THD UAm = 100 % 10 k = 2 UAmh ( U 1 ) 2 gdzie : UAmh - napięcie danej harmonicznej U1 - napięcie składowej podstawowej Moce P127 wyświetla : moc czynną pobieraną i oddawaną moc bierną pobieraną i oddawaną moc pozorną pobieraną i oddawaną współczynnik mocy cos fi Szczegóły omówione zostały w rozdziale Energie P127 wyświetla : energię czynną pobieraną i oddawaną energię bierną pobieraną i oddawaną energię pozorną pobieraną i oddawaną Szczegóły omówione zostały w rozdziale Wartości średnie i szczytowe zapotrzebowane (P126 i P127) P126 i P127 umożliwiają zapamiętanie wartości maksymalnych i zapotrzebowanych dla wszystkich 3 faz. Opis i zasady obliczeń przedstawione są poniżej Wartości średnie zapotrzebowane Urządzenia na bieżąco realizuja pomiary prądów w trzech fazach i wykonują następujące operacje: Obliczenie wartości średniej RMS w określonym nastawą Okres Pomiar. (REJESTRATOR / Nar.Zapotrzeb.) okresie. Zakres nastawy od 1 do 60 minut Zapisanie tych wartości w oknie kroczącym Obliczenie nowej wartości średniej przy uwzględnieniu liczby podokresów określonej nastawą LB.Okr.Pomiar. (REJESTRATOR / Nar.Zapotrzeb.). Zakres nastawy od 1 do 24. Rezultat pierwszego uśrednienia widoczny będzie w menu POMIARY dopieru po zakończeniu odliczania czasu dla ostatniego podokresu danego okna kroczącego. Wyniki dostępne są niezależnie dla prądów 3 faz i mogą zostać skasowane ręcznie z klawiatury bez podawania hasła lub komendą systemową. Zerowanie wyników obliczeń następuje także automatycznie po edycji jednego z parametrów Okres Pomiar. lub LB.Okr.Pomiar. UWAGA: W przypadku zaniku napięcia pomocniczego wartości średnie zapotrzebowane nie są zapamiętywane. Nr

151 Przykład: Okres Pomiar. = 5 min LB.Okr.Pomiar. = 2 Okres Pomiar 1 Okres Pomiar 2 Okres Pomiar 3 5 minut 5 minut 5 minut Rys. 36 Określenie wartości zapotrzebowanych Pod koniec okresu pomiarowego 2: Wartość średnia zapotrzebowana = (wartość średnia okresu pomiarowego 1 + wartość średnia okresu pomiarowego 2) / 2 Pod koniec okresu pomiarowego 3: Nowa wartość średnia zapotrzebowana = (wartość średnia okresu pomiarowego 2 + wartość średnia okresu pomiarowego 3) / Wartości szczytowe zapotrzebowane Dla każdego nowego wyniku obliczeń wartości średniej zapotrzebowanej nowy wynik jest każdorazowo porównywany z wynikiem poprzednim. Jeśli wielkość ta będzie większa od poprzedniej stara wartość szczytowa zostanie wykasowana, a zapamiętana nowa. Analogicznie jeśli nowa wartość będzie mniejsza od poprzedniej, zostanie ona zignorowana, a w pamięci będzie zachowany wynik dotychczasowych obliczeń. Dzieki temu po upłynieciu czasu każdego podokresu wyniki obliczeń wartości szczytowych zapotrzebowanych będą na bieżąco odświeżane. Wyniki dostępne są niezależnie dla prądów 3 faz i mogą zostać skasowane ręcznie z klawiatury bez podawania hasła lub komendą systemową. Zerowanie wyników obliczeń następuje także automatycznie po edycji parametru Okres Pomiar. UWAGA: W przypadku zaniku napięcia pomocniczego wartości szczytowe zapotrzebowane są zapamiętywane. Nr

152 9 USZKODZENIA APARATURY Zabezpieczenia MiCOM P12y są urządzeniami w pełni cyfrowymi i przeprowadzają ciągle procedury samotestowania. Wszelkie uszkodzenia oprogramowania i osprzętu są natychmiast wykrywane. Gdy tylko zostanie wykryta awaria wewnętrzna, w zależności od jej rodzaju (drobna lub poważna), wyświetlany jest alarm na wyświetlaczu ciekłokrystalicznym, zanim pojawi się sygnalizacja świetlna na wskaźniku LED (ciągła lub przerywana) oraz w przypadku poważnego uszkodzenia zostanie pobudzony przekaźnik watchdog. Uszkodzenia sprzętu (drobne lub poważne) nie mogą być potwierdzane na panelu czołowym (za pomocą przycisków klawiatury). Tylko zanik przyczyny spowoduje skasowanie alarmu. Wszystkie testy przeprowadzane są podczas pierwszego załączenia urządzenia do napięcia pomocniczego i kontynuowane są w tle podczas normalnej pracy. Wyjątkiem jest test pamięci EEPROM, który przeprowadzany jest każdorazowo podczas załączania urządzenia oraz po zmianie nastaw. 9.1 Drobne uszkodzenia Jedną z przyczyn występowania drobnych uszkodzeń jest awaria modułu komunikacyjnego. Jeżeli moduł komunikacyjny jest uszkodzony nie wpływa to na zabezpieczenie i inne moduły. Styki przekaźnika watchdog są otwarte, styki zamknięte. Komunikat: "BLAD COMM": Awaria układu komunikacyjnego Przyczyna: Uszkodzenia sprzętowe lub programowe modułu komunikacyjnego. Działanie: Wyciągnąć aktywną część (wnętrze urządzenia) i zwrócić do producenta w celu naprawy. Opcjonalnie: Jeżeli moduł komunikacyjny jest nieużywany, wyłączyć komunikację w menu KOMUNIKACJA 9.2 Poważne uszkodzenia Poważnymi uszkodzeniami są wszystkie awarie oprogramowania i sprzętu, za wyjątkiem problemów komunikacyjnych. długo jak tego rodzaju uszkodzenia są wykrywane, zestyki przekaźnika watchdog są zamknięte (36-37 otwarte) a wszystkie operacje są wstrzymane (zabezpieczenia, automatyka, komunikacja). Każde poważne uszkodzenie należy zgłosić do serwisu Uszkodzenia osprzętu i oprogramowania Komunikat: "BLAD NASTAW": Uszkodzenie obszaru nastaw "BLAD EEPROM KALIBR": Uszkodzenie danych dotyczących kalibracji "BLAD PRZEKL I": Uszkodzenie kanału analogowego "NASTAWY FABR : Przywrócono nastawy fabryczne Przyczyna: Uszkodzenia sprzętu lub oprogramowania Nr

153 Działanie: Należy zrestartować urządzenie (wyłączyć i załączyć ponownie zasilanie pomocnicze na około 10 sekund). W przypadku komunikatu NASTAWY FABR i BLAD NASTAW należy ponownie przywrócić nastawienia użytkownika. Jeżeli błąd ten utrzymuje się po restarcie, należy zwrócić moduł do producenta w celu naprawy. 9.3 Metoda naprawy Wymiana wnętrza urządzenia Obudowa i tylne bloki zaciskowe zostały tak zaprojektowane, aby ułatwić demontaż całego urządzenia zabezpieczającego, w przypadku jego wymiany lub naprawy bez potrzeby odłączenia okablowania układu. UWAGA: Urządzenia zabezpieczające z serii MICOM mają wbudowane zwieracze przekładników prądowych, które zamykają się, gdy wewnętrzna część została wymontowana z obudowy. Zdemontować górną i dolna klapkę na panelu czołowym bez użycia nadmiernej siły. Nr

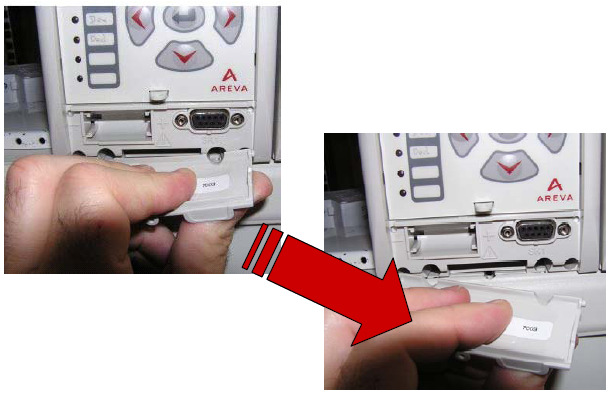

154 Odkręcić zewnętrzne śruby. Pod górną klapką znajduje się element mimośrodowy ułatwiający wyciągnięcie wnętrza urządzenia Nr
