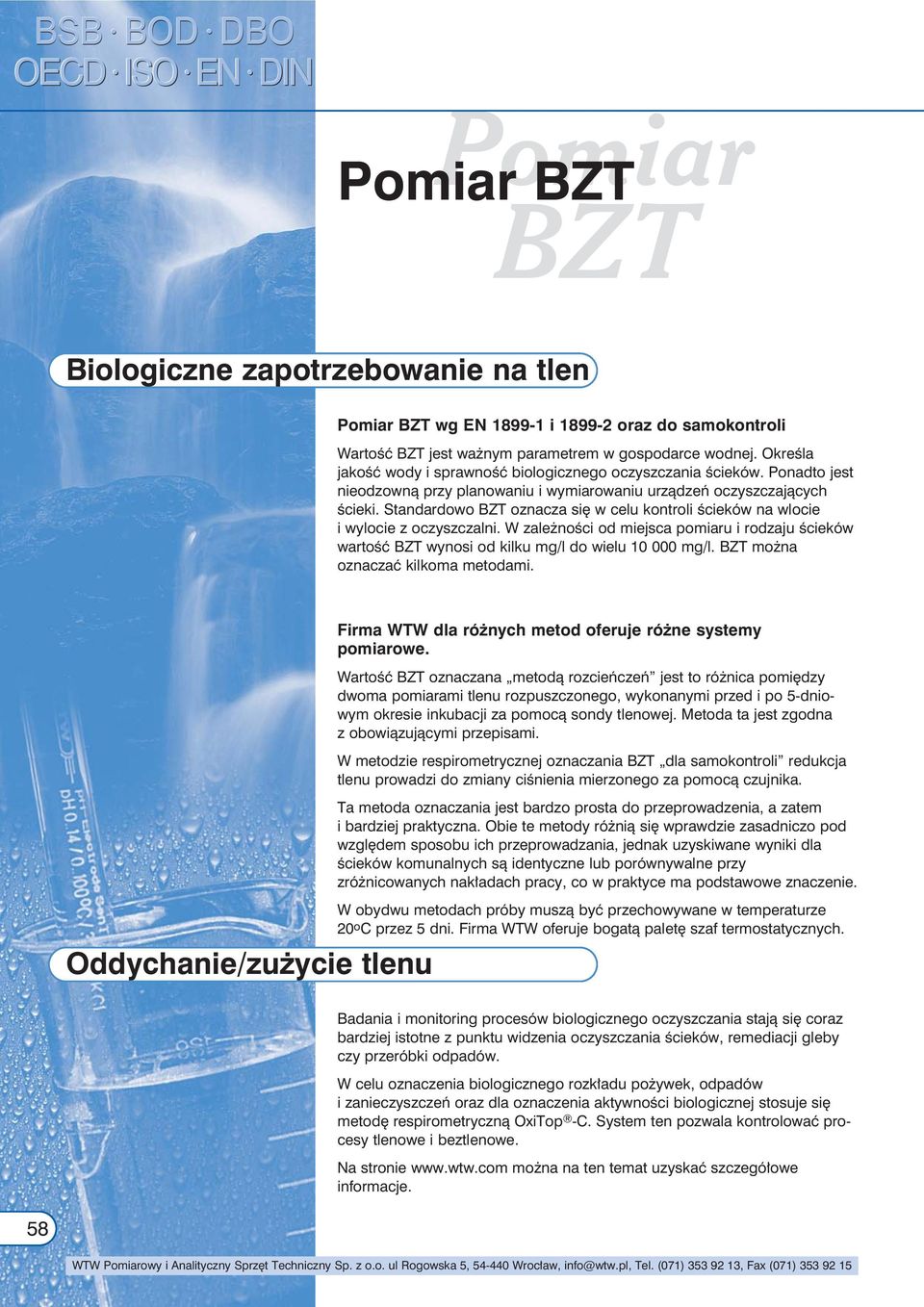

1 BSB BOD DBO OECD ISO EN DIN BZT BZT Biologiczne zapotrzebowanie na tlen BZT wg EN i oraz do samokontroli Wartość BZT jest ważnym parametrem w gospodarce wodnej. Określa jakość wody i sprawność biologicznego oczyszczania ścieków. Ponadto jest nieodzowną przy planowaniu i wymiarowaniu urządzeń oczyszczających ścieki. Standardowo BZT oznacza się w celu kontroli ścieków na wlocie i wylocie z oczyszczalni. W zależności od miejsca pomiaru i rodzaju ścieków wartość BZT wynosi od kilku mg/l do wielu mg/l. BZT można oznaczać kilkoma metodami. Oddychanie/zużycie tlenu Firma WTW dla różnych metod oferuje różne systemy pomiarowe. Wartość BZT oznaczana metodą rozcieńczeń jest to różnica pomiędzy dwoma pomiarami tlenu rozpuszczonego, wykonanymi przed i po 5-dniowym okresie inkubacji za pomocą sondy tlenowej. Metoda ta jest zgodna z obowiązującymi przepisami. W metodzie respirometrycznej oznaczania BZT dla samokontroli redukcja tlenu prowadzi do zmiany ciśnienia mierzonego za pomocą czujnika. Ta metoda oznaczania jest bardzo prosta do przeprowadzenia, a zatem i bardziej praktyczna. Obie te metody różnią się wprawdzie zasadniczo pod względem sposobu ich przeprowadzania, jednak uzyskiwane wyniki dla ścieków komunalnych są identyczne lub porównywalne przy zróżnicowanych nakładach pracy, co w praktyce ma podstawowe znaczenie. W obydwu metodach próby muszą być przechowywane w temperaturze 20 o C przez 5 dni. Firma WTW oferuje bogatą paletę szaf termostatycznych. Badania i monitoring procesów biologicznego oczyszczania stają się coraz bardziej istotne z punktu widzenia oczyszczania ścieków, remediacji gleby czy przeróbki odpadów. W celu oznaczenia biologicznego rozkładu pożywek, odpadów i zanieczyszczeń oraz dla oznaczenia aktywności biologicznej stosuje się metodę respirometryczną OxiTop -C. System ten pozwala kontrolować procesy tlenowe i beztlenowe. Na stronie można na ten temat uzyskać szczegółowe informacje. 58 WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

2 BZT/Oddychanie/Zużycie Labolatorium i środowisko Oxi 197i Metoda rozcieńczeń BZT wg EN i inolab BSB/BOD 740 str. 60 ph -metry potencjału Redox Z programem wartościującym, także sterowanym PC. inolab BSB/BOD 740 z StirrOx G - ProfiLine Oxi 197i str. 61 Zalecane czujniki: samomieszająca sonda tlenowa StirrOx G Jonometry BZT dla samokontroli Procedura robocza zgodna z rozporządzeniem o samokontroli - OxiTop str. 64 Tlenomierze Konduktometry Proste, rutynowe pomiary, bezrtęciowy pomiar ciśnienia OxiTop Control - OxiTop Control str. 65 Rutynowe, standardowe i specjalne pomiary z automatycznym zarządzaniem próbami. OxiTop IS 12 y oddychania/zużycia tlenu BZT Specjalne pomiary aparatem OxiTop Control OC 110 str. 66/70 - Oddychanie - Oznaczanie biogazu - Oddychanie gleby - Rozkład biologiczny Fotometry mętności Oznaczanie biogazu Akcesoria/Inkubatory Licznik kolonii bakterii Oddychanie gleby Rozszerzenie systemu i ogólne wyposażenie str. 68 Inkubatory/szafy termostatyczne str. 74 Mierniki wieloparamtowe Oprogramowanie, drukarki WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

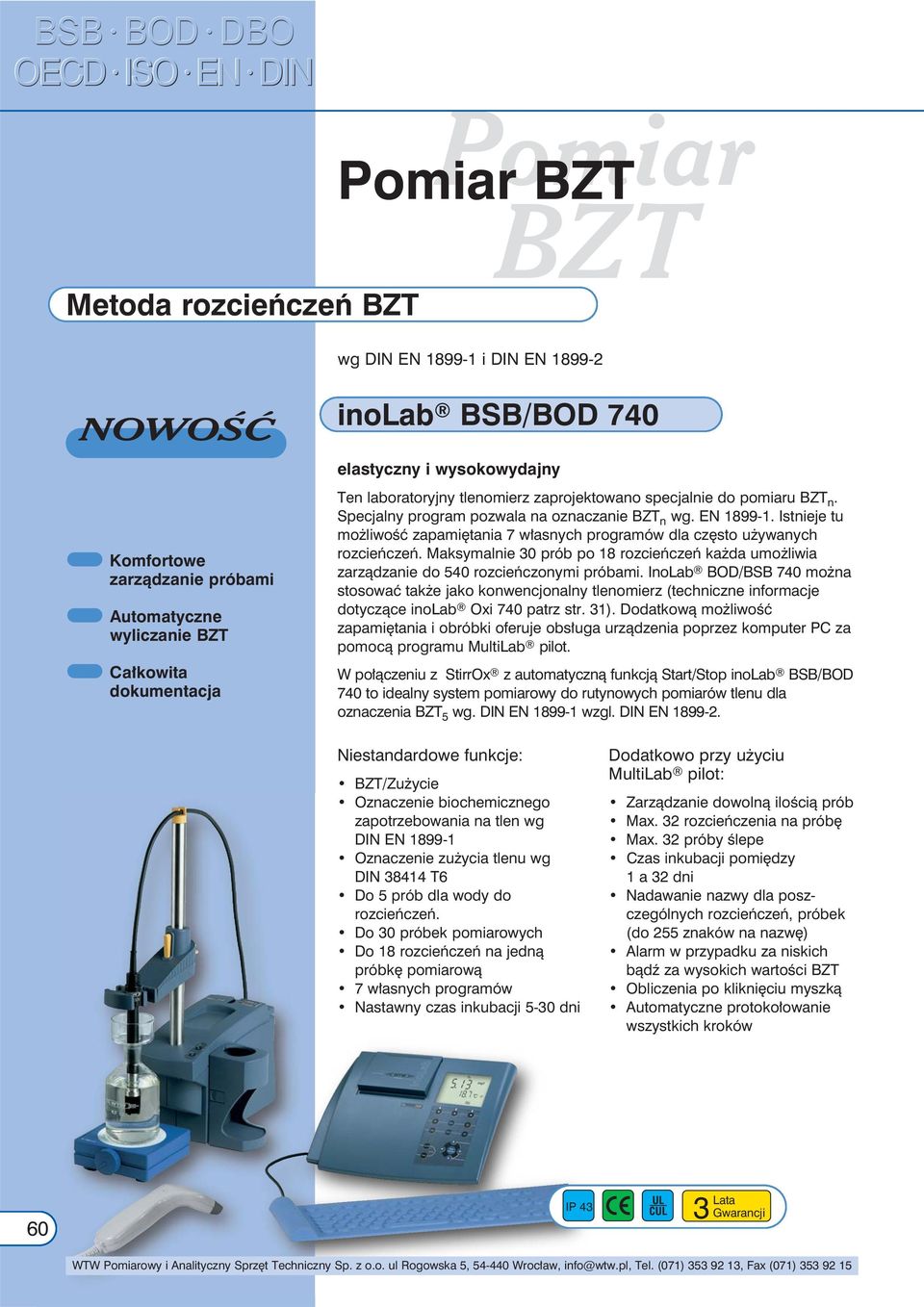

3 BSB BOD DBO OECD ISO EN DIN Metoda rozcieńczeń BZT BZT BZT wg DIN EN i DIN EN NOWOŚĆ inolab BSB/BOD 740 elastyczny i wysokowydajny Komfortowe zarządzanie próbami Automatyczne wyliczanie BZT Całkowita dokumentacja Ten laboratoryjny tlenomierz zaprojektowano specjalnie do pomiaru BZT n. Specjalny program pozwala na oznaczanie BZT n wg. EN Istnieje tu możliwość zapamiętania 7 własnych programów dla często używanych rozcieńczeń. Maksymalnie 30 prób po 18 rozcieńczeń każda umożliwia zarządzanie do 540 rozcieńczonymi próbami. InoLab BOD/BSB 740 można stosować także jako konwencjonalny tlenomierz (techniczne informacje dotyczące inolab Oxi 740 patrz str. 31). Dodatkową możliwość zapamiętania i obróbki oferuje obsługa urządzenia poprzez komputer PC za pomocą programu MultiLab pilot. W połączeniu z StirrOx z automatyczną funkcją Start/Stop inolab BSB/BOD 740 to idealny system pomiarowy do rutynowych pomiarów tlenu dla oznaczenia BZT 5 wg. DIN EN wzgl. DIN EN Niestandardowe funkcje: BZT/Zużycie Oznaczenie biochemicznego zapotrzebowania na tlen wg DIN EN Oznaczenie zużycia tlenu wg DIN T6 Do 5 prób dla wody do rozcieńczeń. Do 30 próbek pomiarowych Do 18 rozcieńczeń na jedną próbkę pomiarową 7 własnych programów Nastawny czas inkubacji 5-30 dni Dodatkowo przy użyciu MultiLab pilot: Zarządzanie dowolną ilością prób Max. 32 rozcieńczenia na próbę Max. 32 próby ślepe Czas inkubacji pomiędzy 1 a 32 dni Nadawanie nazwy dla poszczególnych rozcieńczeń, próbek (do 255 znaków na nazwę) Alarm w przypadku za niskich bądź za wysokich wartości BZT Obliczenia po kliknięciu myszką Automatyczne protokołowanie wszystkich kroków 60 Lata IP 43 3 Gwarancji WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

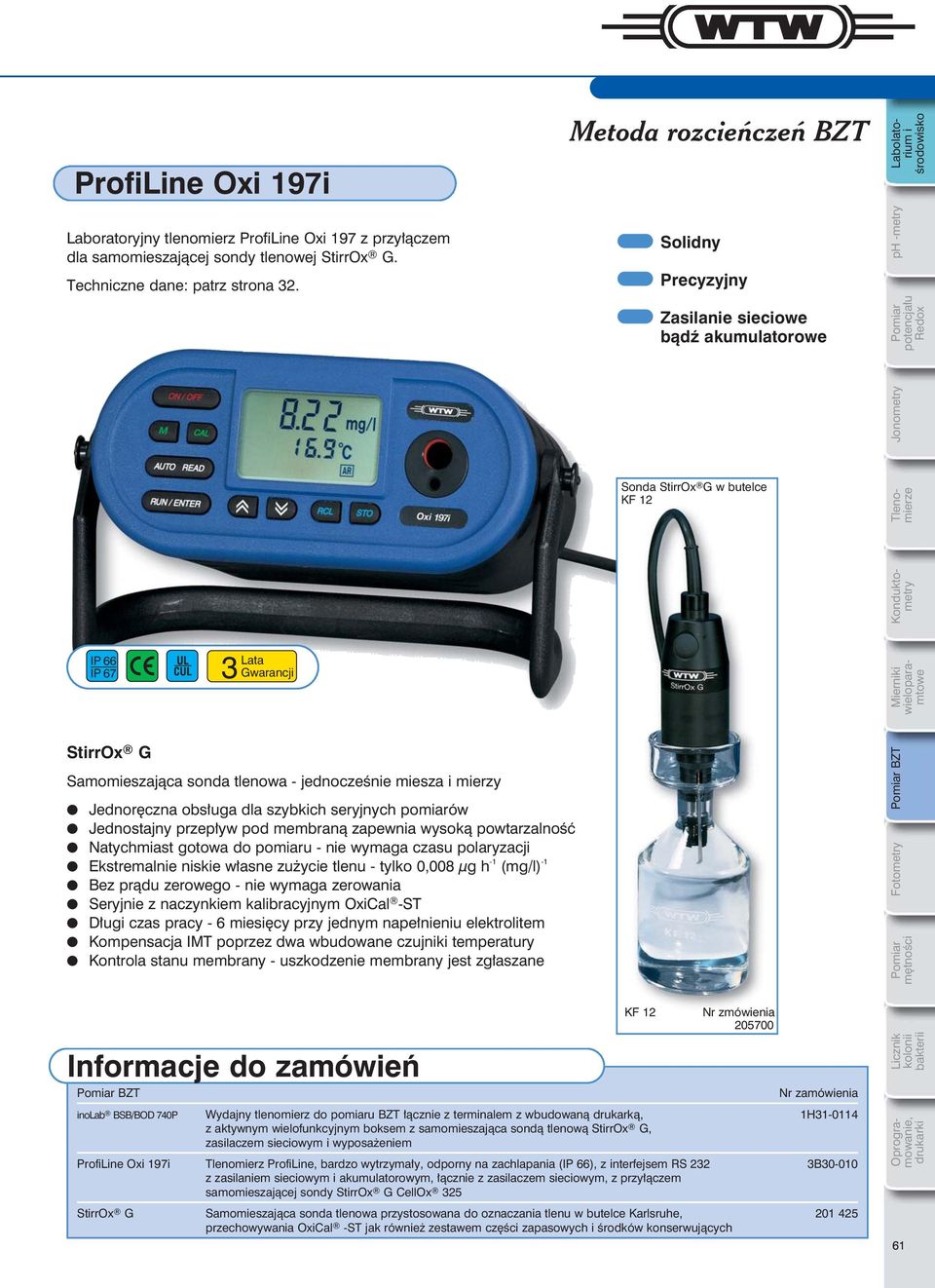

4 ProfiLine Oxi 197i Laboratoryjny tlenomierz ProfiLine Oxi 197 z przyłączem dla samomieszającej sondy tlenowej StirrOx G. Techniczne dane: patrz strona 32. Metoda rozcieńczeń BZT Solidny Precyzyjny Zasilanie sieciowe bądź akumulatorowe Tlenomierze Konduktometry Labolatorium i środowisko ph -metry Jonometry potencjału Redox Sonda StirrOx G w butelce KF 12 IP 66 Lata IP 67 3 Gwarancji StirrOx G Samomieszająca sonda tlenowa - jednocześnie miesza i mierzy Jednoręczna obsługa dla szybkich seryjnych pomiarów Jednostajny przepływ pod membraną zapewnia wysoką powtarzalność Natychmiast gotowa do pomiaru - nie wymaga czasu polaryzacji Ekstremalnie niskie własne zużycie tlenu - tylko 0,008 µg h -1 (mg/l) -1 Bez prądu zerowego - nie wymaga zerowania Seryjnie z naczynkiem kalibracyjnym OxiCal -ST Długi czas pracy - 6 miesięcy przy jednym napełnieniu elektrolitem Kompensacja IMT poprzez dwa wbudowane czujniki temperatury Kontrola stanu membrany - uszkodzenie membrany jest zgłaszane BZT Fotometry mętności Informacje do zamówień BZT Nr zamówienia inolab BSB/BOD 740P Wydajny tlenomierz do pomiaru BZT łącznie z terminalem z wbudowaną drukarką, 1H z aktywnym wielofunkcyjnym boksem z samomieszająca sondą tlenową StirrOx G, zasilaczem sieciowym i wyposażeniem ProfiLine Oxi 197i Tlenomierz ProfiLine, bardzo wytrzymały, odporny na zachlapania (IP 66), z interfejsem RS 232 3B z zasilaniem sieciowym i akumulatorowym, łącznie z zasilaczem sieciowym, z przyłączem samomieszającej sondy StirrOx G CellOx 325 StirrOx G Samomieszająca sonda tlenowa przystosowana do oznaczania tlenu w butelce Karlsruhe, przechowywania OxiCal -ST jak również zestawem części zapasowych i środków konserwujących Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki KF 12 Nr zmówienia

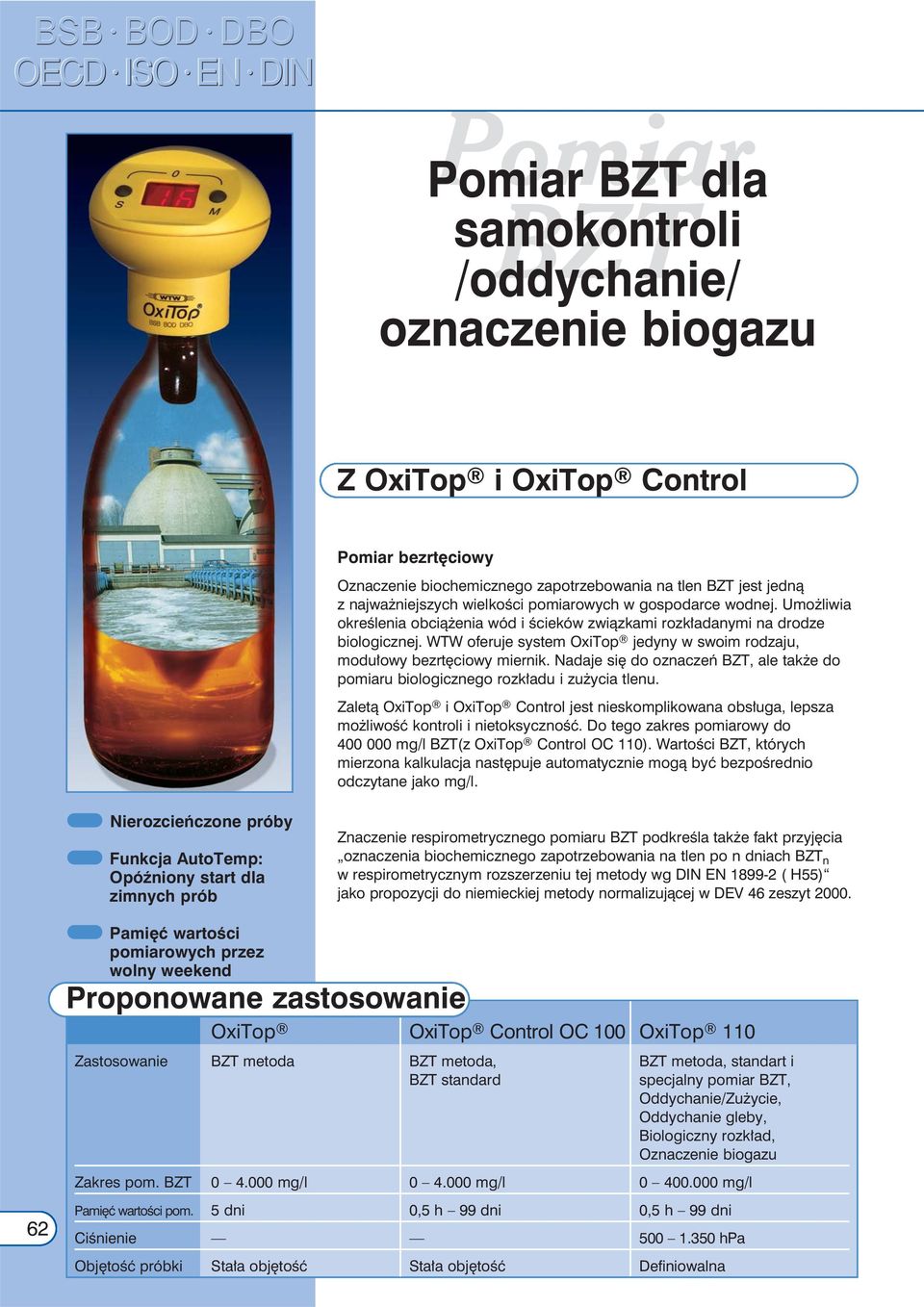

5 BSB BOD DBO OECD ISO EN DIN samokontroli BZT BZT dla /oddychanie/ oznaczenie biogazu Z OxiTop i OxiTop Control bezrtęciowy Oznaczenie biochemicznego zapotrzebowania na tlen BZT jest jedną z najważniejszych wielkości pomiarowych w gospodarce wodnej. Umożliwia określenia obciążenia wód i ścieków związkami rozkładanymi na drodze biologicznej. WTW oferuje system OxiTop jedyny w swoim rodzaju, modułowy bezrtęciowy miernik. Nadaje się do oznaczeń BZT, ale także do pomiaru biologicznego rozkładu i zużycia tlenu. Zaletą OxiTop i OxiTop Control jest nieskomplikowana obsługa, lepsza możliwość kontroli i nietoksyczność. Do tego zakres pomiarowy do mg/l BZT(z OxiTop Control OC 110). Wartości BZT, których mierzona kalkulacja następuje automatycznie mogą być bezpośrednio odczytane jako mg/l. Nierozcieńczone próby Funkcja AutoTemp: Opóźniony start dla zimnych prób Znaczenie respirometrycznego pomiaru BZT podkreśla także fakt przyjęcia oznaczenia biochemicznego zapotrzebowania na tlen po n dniach BZT n w respirometrycznym rozszerzeniu tej metody wg DIN EN ( H55) jako propozycji do niemieckiej metody normalizującej w DEV 46 zeszyt Pamięć wartości pomiarowych przez wolny weekend Proponowane zastosowanie OxiTop OxiTop Control OC 100 OxiTop 110 Zastosowanie BZT metoda BZT metoda, BZT metoda, standart i BZT standard specjalny pomiar BZT, Oddychanie/Zużycie, Oddychanie gleby, Biologiczny rozkład, Oznaczenie biogazu Zakres pom. BZT mg/l mg/l mg/l 62 Pamięć wartości pom. 5 dni 0,5 h 99 dni 0,5 h 99 dni Ciśnienie hpa Objętość próbki Stała objętość Stała objętość Definiowalna

6 Kompletne zestawy OxiTop dla 6 lub 12 stanowisk pomiarowych Kompletne zestawy są tak dobrane, że znajdują się w nich wszystkie elementy niezbędne do wykonania pomiaru. Komplety stworzone są odpowiednio do zastosowań i różnią się przede wszystkim platformą mieszającą, używanym naczyniem, kontrolerem i wyposażeniem do przygotowania próbek, np. przelewową kolbą pomiarową do zastosowania przy pomiarach BZT. Specjalne podstawy mieszające gwarantują stały poziom temperatury i optymalny rozkład tlenu w próbie. Platformy te mieszczą od 6 do 12 butelek wzorcowych wzg. 6 dużych naczyń do specjalnych zastosowań. Oferowane systemy BZT BZT OxiTop IS 6 / IS 12 OxiTop Control 6/12 Oddychanie gleby OxiTop Control B6M / B6 OECD/ zastosowanie tlenowe OxiTop Control A6 / A12 OxiTop Control S6 / S12 Oznaczenie biogazu OxiTop Control AN 6 / AN 12 Zastosowanie mikrobiologicznen OxiTop Control AN 6 / AN 12 OxiTop Control A6 / A12 Labolatorium i środowisko ph -metry potencjału Redox Jonometry Zestawienie Kompletów BZT Tlenomierze Konduktometry OxiTop OxiTop Control IS 6/ IS 12 6 / 12 B6 / B6M A6 /A12 S6 / S12 AN6 / AN12 Naczynie Brązowa butelka Brązowa Butelka Butelka Duran Butelka 1000 ml/ Brązowa butelka Naczynie 1000 ml z główką 510 ml z kołczanem 510 ml z kołaczanem 500 ml / naczynie Butelaka 250 ml 510 ml z kołczanem Naczynie 250 ml pomiarową gumowym gumowym 1,0 l; z adapterem z adapterem gumowym Ilość 6 / 12 6 / 12 6 / 6 6 / 12 6 / 12 6 / 12 Główki pom. OxiTop OxiTop -C OxiTop -C OxiTop -C OxiTop -C OxiTop -C Platforma mieszająca IS 6/IS 12 IS 6/IS 12 IS 6-Var/IS 12 IS 6/IS 12 IS 6-Var/IS 12 Kontroler OC 100 OC 110 OC 110 OC 110 OC 110 Oprogramowanie + kabel NaOH Inhibitor nitryfikacji Przelewowa kolba miarowa 164 / 432 ml 164 / 432 ml Pałeczki mieszające 6/12 6/12 6/12 6/12 6/12 Pręt do wyjmowania pałeczek mieszających Bloczki arkuszy wykresowych Patrz strona Fotometry mętności Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki 63

7 BSB BOD DBO OECD ISO EN DIN BZT dla samokontroli - pomiary rutynowe Propozycja do niemieckiej metody normalizującej - DEV 46, zeszyt H55 OxiTop IS 6, IS Wysoka precyzja Automatyczna pamięć pomiarów przez 5 dni Przenośne Z możliwością rozszerzenia Dane techn. Zasada pomiaru Główki pomiarowe OxiTop Manometryczna przy użyciu sensora ciśnienia Wielkość pomiaru BZT n Zakres pomiarowy (jednostek) odpowiada zakresom pomiarowym / 80 / 200 / 400 / 800 / 2000 / 4000 mg/l BSB Dokłądność ±1 cyfra wskazań (±3,55 hpa) Używany zakres hpa ciśnienia Pamięć dla BZT 5 : 1 wyników dziennie Temperatura Magazynowanie: otoczenia -25 C C Praca: +5 C C Wymiary H: 69 mm, Ø 70 mm Informacje do zamówień Kompletne zestawy dla 6 lub 12 stanowisk pomiarowych y OxiTop polegają na pomiarach ciśnienia w zamkniętym systemie: mikroorganizmy znajdujące się w próbie zużywają tlen i produkują przy tym CO 2, absorbowany przez NaOH. Powstaje podciśnienie, które jako wartość pomiarowa może być bezpośrednio odczytana w mg/l. Objętość próby może być regulowana w zależności od ilości tlenu do dyspozycji, aby móc przeprowadzić zupełny pomiar BZT. Rok 1Gwarancji OxiTop IS 12 Dzięki zróżnicowanym objętościom można dokonywać pomiaru w zakresie pomiarowym do mg/l. Główki OxiTop (zielone i żółte) posiadają funkcję AutoTemp: kiedy temperatura próby jest za zimna, automatycznie następuje opóźnienie pomiaru, dopóki temperatura nie ustabilizuje się, najczęściej trwa to 1 godzinę. Obok automatycznej pamięci 5 wartości pomiarowych (1 wartość na dzień) można odczytywać wartości pomiarowe ręcznie zarówno w trakcie, jak również po upływie 5 dni, co usprawnia kontrolę. Nr zamówienia OxiTop IS 6 Kompletny zestaw dla 6 stanowisk pomiarowych, z podstawą mieszającą IS 6, zasilaniem sieciowym V/50/60 Hz i 6 główkami OxiTop i innymi akcesoriami OxiTop IS 12-6 Kompletny zestaw dla 6 stanowisk pomiarowych, rozszerzalny do 12 z podstawą mieszającą IS 12, zasilaniem sieciowym 230V/50/60 Hz i 6 główkami OxiTop i innymi akcesoriami OxiTop IS 12 Kompletny zestaw dla 12 stanowisk pomiarowych, z podstawą mieszającą IS 12, zasilaniem sieciowym 230V/50/60 Hz i 12 główkami OxiTop i innymi akcesoriami Wskazówka: wersje 120 VAC/60 Hz: na zapytanie WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

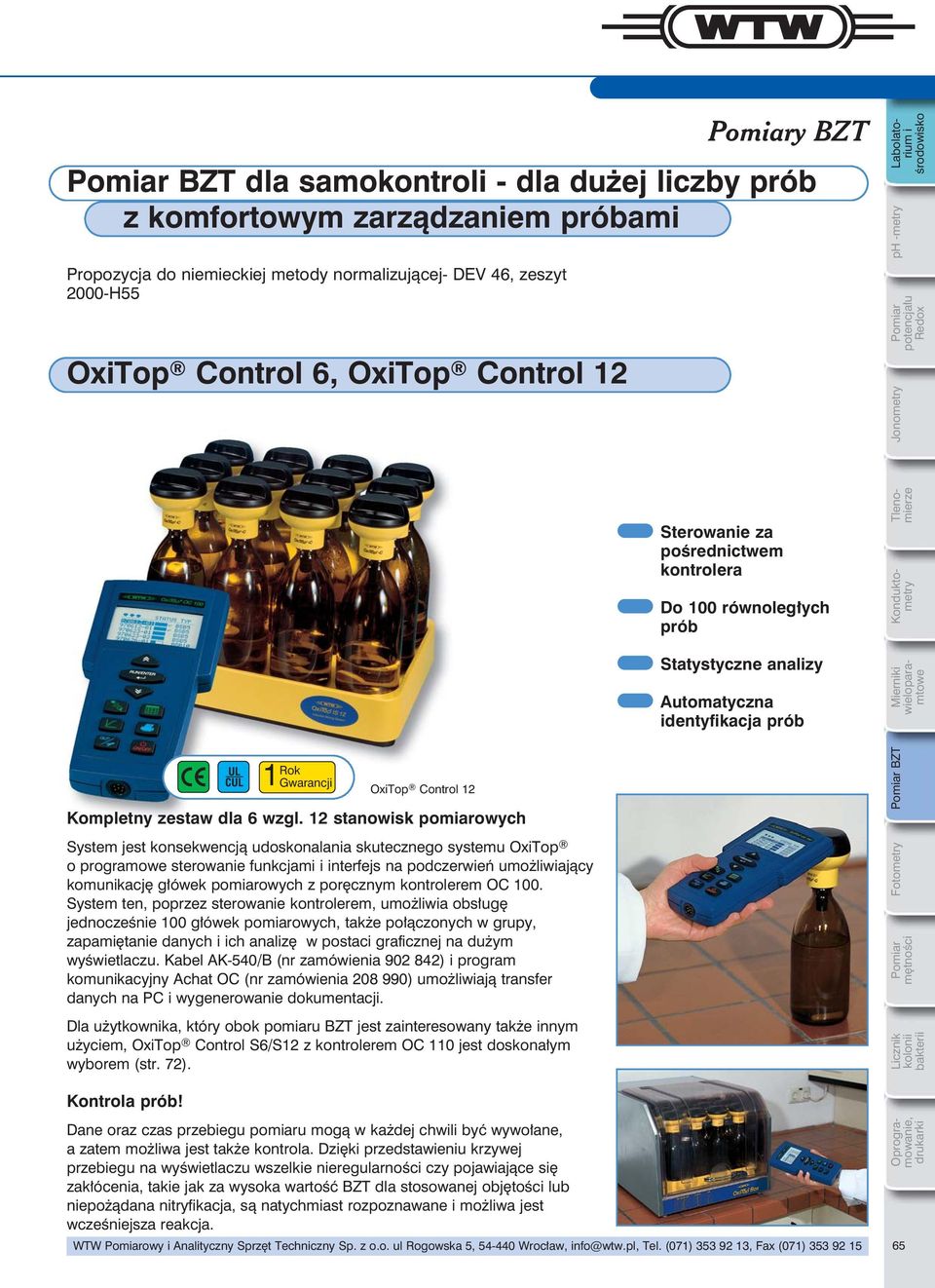

8 y BZT BZT dla samokontroli - dla dużej liczby prób z komfortowym zarządzaniem próbami Propozycja do niemieckiej metody normalizującej- DEV 46, zeszyt 2000-H55 OxiTop Control 6, OxiTop Control 12 Labolatorium i środowisko ph -metry potencjału Redox Jonometry Sterowanie za pośrednictwem kontrolera Do 100 równoległych prób Statystyczne analizy Automatyczna identyfikacja prób Tlenomierze Konduktometry Rok 1 Gwarancji OxiTop Control 12 Kompletny zestaw dla 6 wzgl. 12 stanowisk pomiarowych System jest konsekwencją udoskonalania skutecznego systemu OxiTop o programowe sterowanie funkcjami i interfejs na podczerwień umożliwiający komunikację główek pomiarowych z poręcznym kontrolerem OC 100. System ten, poprzez sterowanie kontrolerem, umożliwia obsługę jednocześnie 100 główek pomiarowych, także połączonych w grupy, zapamiętanie danych i ich analizę w postaci graficznej na dużym wyświetlaczu. Kabel AK-540/B (nr zamówienia ) i program komunikacyjny Achat OC (nr zamówienia ) umożliwiają transfer danych na PC i wygenerowanie dokumentacji. Dla użytkownika, który obok pomiaru BZT jest zainteresowany także innym użyciem, OxiTop Control S6/S12 z kontrolerem OC 110 jest doskonałym wyborem (str. 72). BZT Fotometry mętności Licznik kolonii bakterii Kontrola prób! Dane oraz czas przebiegu pomiaru mogą w każdej chwili być wywołane, a zatem możliwa jest także kontrola. Dzięki przedstawieniu krzywej przebiegu na wyświetlaczu wszelkie nieregularności czy pojawiające się zakłócenia, takie jak za wysoka wartość BZT dla stosowanej objętości lub niepożądana nitryfikacja, są natychmiast rozpoznawane i możliwa jest wcześniejsza reakcja. WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071) Mierniki wieloparamtowe Oprogramowanie, drukarki 65

9 BSB BOD DBO OECD ISO EN DIN Kontroler OC 100 i OC 110 Rok IP 54 1Gwarancji OxiTop OC 100 Obszary zastosowań/dane techniczne Jednoczesne zarządzanie próbami z możliwym grupowaniem aż do 100 główek pomiarowych OxiTop -C Wywoływanie danych równoległych prób ze statystyczną analizą i jako dane pojedyncze Automatyczne wyliczanie i graficzne przedstawienie wartości BZT Transmisja danych także przez szklane drzwi Protokołowanie i dokumentacja danych poprzez PC, dzięki oprogramowaniu Achat OC GLP i AQS z kontrolnym interwałem do kalibracji i z tabletkami kalibracyjnymi OxiTop PM (strona 69 Wyposażenie). Obszary zastosowań/dane techniczne OxiTop Control OC 100 OxiTop Control OC 110 Rutynowy pomiar BZT Pojedyńcze próbki 4000 mg/l Pojedyńcze próbki 4000 mg/l Standardowy pomiar BZT Próbki równoległe statyczna ocena Próbki równoległe statyczna ocena pomiaru do 4000 mg/l pomiaru do 4000 mg/l Specjalny pomiar BZT Dowolnie definiowana objętość, 0,5 h 99 dni, w przedziale do mg/l BSB Oddychanie gleby Dowolna objętość OECD/zastosowanie tlen. Dowolna objętość Oznaczenie biogazu Modus ciśnienia p hpa 10 wartości 66 Zestawy danych na pomiar (w zależności od czasu) Czas trwania pomiaru 0,5 h 99 dni Zasilanie 3 baterie (Typ AA); alkaiczne 1,5 V Interfejs IR (podczerwień); RS 232 do komunikacji z PC Temperatura otoczenia Składowanie: -25 C +65 C, Praca: +5 C +40 C Wymiary 45 x 100 x 200 mm (H x B x T) Waga ca. 390 g Możliwości zastosowania także na stronie oddychanie/zużycie WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

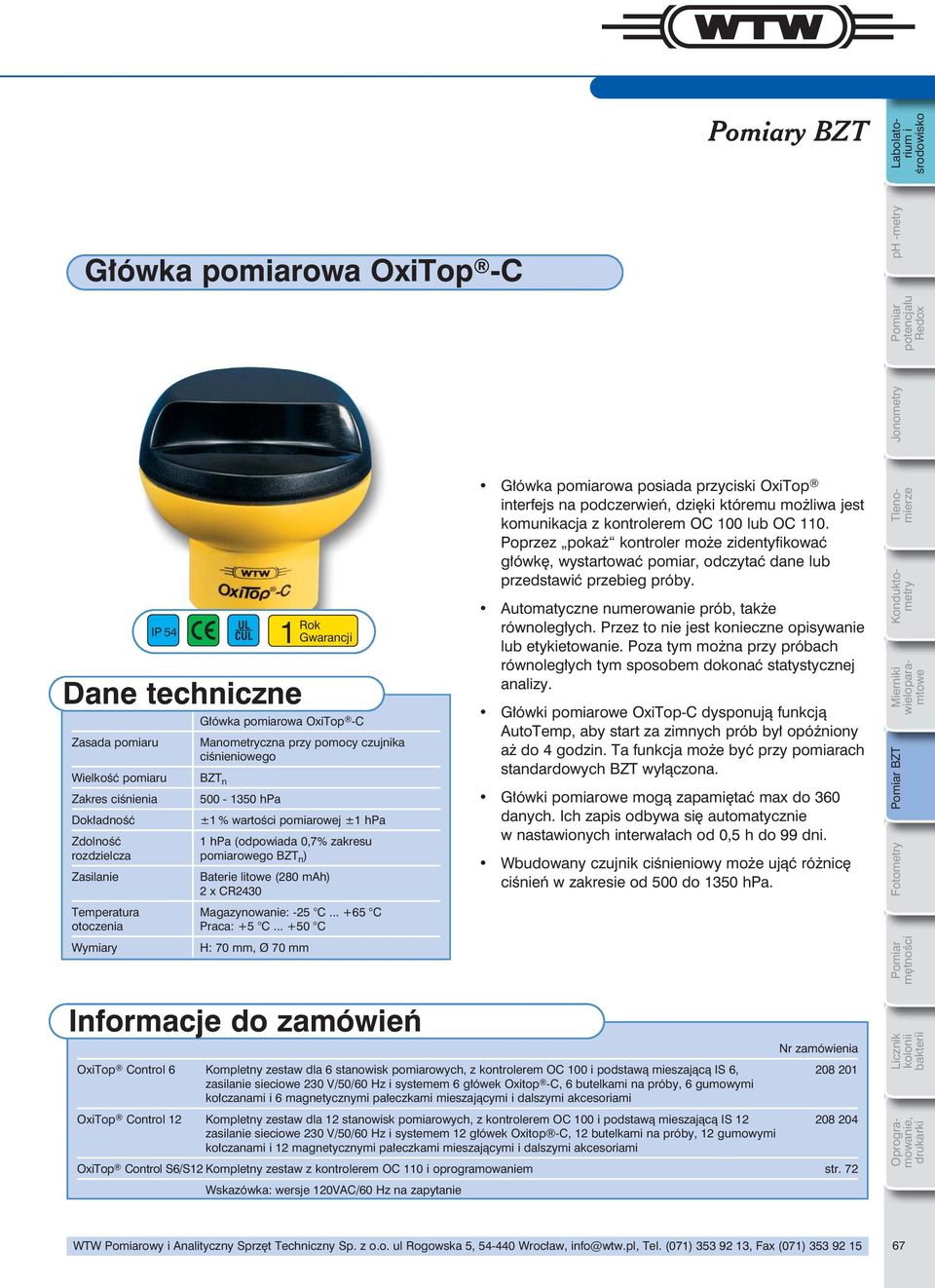

10 y BZT Labolatorium i środowisko Główka pomiarowa OxiTop -C Jonometry potencjału Redox ph -metry Rok IP 54 1 Gwarancji Dane techniczne Główka pomiarowa OxiTop -C Zasada pomiaru Manometryczna przy pomocy czujnika ciśnieniowego Wielkość pomiaru BZT n Zakres ciśnienia hpa Dokładność ±1 % wartości pomiarowej ±1 hpa Zdolność 1 hpa (odpowiada 0,7% zakresu rozdzielcza pomiarowego BZT n ) Zasilanie Baterie litowe (280 mah) 2 x CR2430 Temperatura Magazynowanie: -25 C C otoczenia Praca: +5 C C Wymiary H: 70 mm, Ø 70 mm Główka pomiarowa posiada przyciski OxiTop interfejs na podczerwień, dzięki któremu możliwa jest komunikacja z kontrolerem OC 100 lub OC 110. Poprzez pokaż kontroler może zidentyfikować główkę, wystartować pomiar, odczytać dane lub przedstawić przebieg próby. Automatyczne numerowanie prób, także równoległych. Przez to nie jest konieczne opisywanie lub etykietowanie. Poza tym można przy próbach równoległych tym sposobem dokonać statystycznej analizy. Główki pomiarowe OxiTop-C dysponują funkcją AutoTemp, aby start za zimnych prób był opóźniony aż do 4 godzin. Ta funkcja może być przy pomiarach standardowych BZT wyłączona. Główki pomiarowe mogą zapamiętać max do 360 danych. Ich zapis odbywa się automatycznie w nastawionych interwałach od 0,5 h do 99 dni. Wbudowany czujnik ciśnieniowy może ująć różnicę ciśnień w zakresie od 500 do 1350 hpa. Tlenomierze Konduktometry BZT Fotometry mętności Informacje do zamówień Nr zamówienia OxiTop Control 6 Kompletny zestaw dla 6 stanowisk pomiarowych, z kontrolerem OC 100 i podstawą mieszającą IS 6, zasilanie sieciowe 230 V/50/60 Hz i systemem 6 główek Oxitop -C, 6 butelkami na próby, 6 gumowymi kołczanami i 6 magnetycznymi pałeczkami mieszającymi i dalszymi akcesoriami OxiTop Control 12 Kompletny zestaw dla 12 stanowisk pomiarowych, z kontrolerem OC 100 i podstawą mieszającą IS zasilanie sieciowe 230 V/50/60 Hz i systemem 12 główek Oxitop -C, 12 butelkami na próby, 12 gumowymi kołczanami i 12 magnetycznymi pałeczkami mieszającymi i dalszymi akcesoriami OxiTop Control S6/S12 Kompletny zestaw z kontrolerem OC 110 i oprogramowaniem str. 72 Wskazówka: wersje 120VAC/60 Hz na zapytanie Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

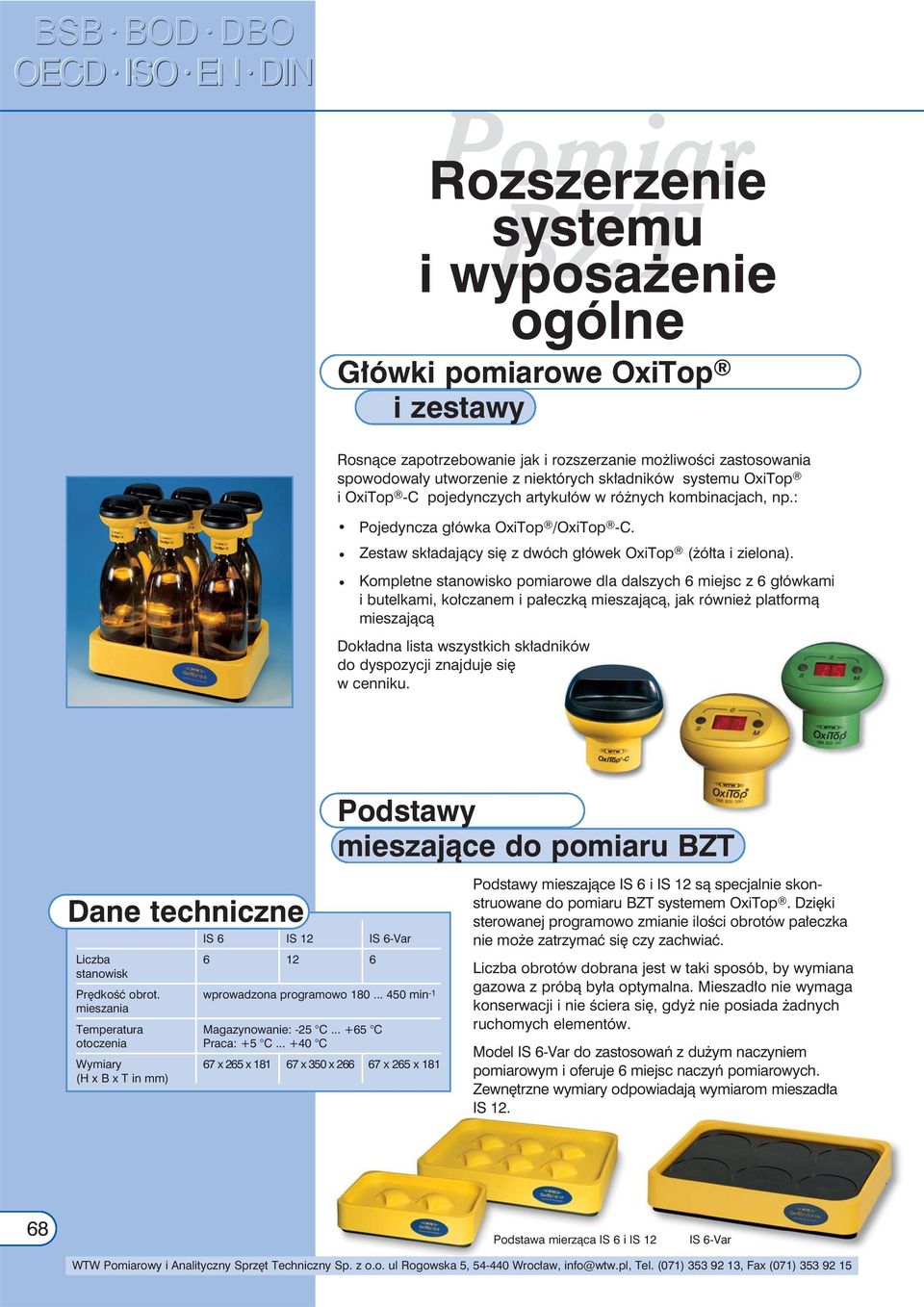

11 BSB BOD DBO OECD ISO EN DIN systemu BZT Rozszerzenie i wyposażenie ogólne Główki pomiarowe OxiTop i zestawy Rosnące zapotrzebowanie jak i rozszerzanie możliwości zastosowania spowodowały utworzenie z niektórych składników systemu OxiTop i OxiTop -C pojedynczych artykułów w różnych kombinacjach, np.: Pojedyncza główka OxiTop /OxiTop -C. Zestaw składający się z dwóch główek OxiTop (żółta i zielona). Kompletne stanowisko pomiarowe dla dalszych 6 miejsc z 6 główkami i butelkami, kołczanem i pałeczką mieszającą, jak również platformą mieszającą Dokładna lista wszystkich składników do dyspozycji znajduje się w cenniku. Podstawy mieszające do pomiaru BZT Dane techniczne IS 6 IS 12 IS 6-Var Liczba stanowisk Prędkość obrot. wprowadzona programowo min -1 mieszania Temperatura Magazynowanie: -25 C C otoczenia Praca: +5 C C Wymiary 67 x 265 x x 350 x x 265 x 181 (H x B x T in mm) Podstawy mieszające IS 6 i IS 12 są specjalnie skonstruowane do pomiaru BZT systemem OxiTop. Dzięki sterowanej programowo zmianie ilości obrotów pałeczka nie może zatrzymać się czy zachwiać. Liczba obrotów dobrana jest w taki sposób, by wymiana gazowa z próbą była optymalna. Mieszadło nie wymaga konserwacji i nie ściera się, gdyż nie posiada żadnych ruchomych elementów. Model IS 6-Var do zastosowań z dużym naczyniem pomiarowym i oferuje 6 miejsc naczyń pomiarowych. Zewnętrzne wymiary odpowiadają wymiarom mieszadła IS Podstawa mierząca IS 6 i IS 12 IS 6-Var WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

12 y BZT Wyposażenie ogólne y BZT Labolatorium i środowisko ph -metry Środki kontrolne do systemu OxiTop Aby sprawdzić funkcje pomiarowe i szczelność systemu oferowane są dwa rodzaje środków kontrolnych, które dzięki funkcji AQS w kontrolerze mogą być wywoływane w zadanych interwałach. potencjału Redox Jonometry OxiTop PM Za pomocą tabletek kalibracyjnych symuluje się normalny pomiar BZT i sprawdza się zarówno funkcje pomiarowe (308 mg/l, okresowo zależne) jak i szczelność systemu. OxiTop PT Ten środek kontrolny skutecznie szybko dokonuje kontroli szczelności i podciśnienia. Dla OxiTop konieczne są tabele do ciśnienia atmosferycznego każdego miejsca stosowania. Przy OxiTop-C ciśnienie lokalne będzie automatycznie uwzględnione. Tlenomierze Konduktometry Dalsze wyposażenie Stojak Do przechowywania główek OxiTop i OxiTop -C, dla 6 główek pomiarowych. BZT Fotometry Pierścienie identyfikacyjne Dla znakowania butelek BZT dla mierników OxiTop. mętności Kolby przelewowe w różnych wielkościach dla OxiTop Obok kolb przelewowych zawartych w standardowym zakresie dostawy o objętości 164 ml i 432 ml, dostępne są także inne pojemności: 22,7 ml, 43,5 ml, 97 ml, 250 ml, 365 ml. Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki Informacje do zamówień dotyczące wyposażenia i zapotrzebowania na środki zużywalne znajdują się w cenniku. WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

13 BSB BOD DBO OECD ISO EN DIN Respiracja Respiracja Zużycie tlenu/respiracja z OxiTop Control OC 110 Ze względu na techniczne wymogi ochrony środowiska naturalnego takie jak oczyszczanie wód, remediacja gleby i obróbka odpadów, badanie i nadzór biologicznych procesów oczyszczania zyskuje coraz bardziej na znaczeniu. Obok tradycyjnych metod fizyczno-chemicznych nierzadko na pierwszy plan wysuwają się tu testy biologiczne. W celu oznaczania biologicznego rozkładu pożywek, zanieczyszczeń, polutantów i odpadów oraz dla oznaczania aktywności biologicznej często przeprowadza się tzw. respirometryczne pomiary zużycia tlenu. W ich trakcie oznacza się w zdefiniowanych warunkach oddychanie (respirację) organizmów na podstawie pomiaru ilości pobranego tlenu lub oddanego dwutlenku węgla. y wykonuje się zamkniętym systemem OxiTop -C i kontrolerem OC 110. W zależności od używanej próbki pomiarowej stosuje się odpowiednie naczynie pomiarowe, które dysponuje wszystkimi niezbędnymi przyłączami gwintowanymi do każdej główki pomiarowej, i które częściowo można autoklawować. Oferowane zestawy zawierają wszystkie niezbędne akcesoria. Do inkubacji większymi naczyniami pomiarowymi firma WTW oferuje szafy termostatyczne TS 1006-i, jak również specjalną platformę mieszającą IS 6-VAR na duże naczynia. Zalecane użycie i metody y Oddychanie gleby Analityka gleby/biologiczna Tlenowe poprzez absorpcję CO 2 Zdolność rozkładu Możliwe ilościowe laboratoryjne metody wg DIN oznaczenie CO 2 Biologiczna rozkładalność określenie wg OECD 301 F / Tlenowe poprzez absorpcję CO 2 DIN EN / ISO Oznaczanie biogazu Rozkład beztlenowy Beztlenowe, określenie CO 2 + Metan Mikrobiologia Badania wzrostu i stresu: Tlenowe, możliwe ciśnienie oznaczenie szybkości zmian ostrzegawcze oddychania WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

14 Oznaczenie oddychania gleby Metoda laboratoryjna do oznaczania mikrobiologicznego oddychania gleby wg DIN OxiTop Control B6 / BM6 oddychania gleby służy do prognozowania, inwentaryzacji i kontroli prac sanityzacyjnych, do pomiarów biochemicznego rozkładu substancji (pestycydów, fungicydów, nawozów...) oraz do przeprowadzania testów toksyczności. Oznaczenie za pomocą systemu OxiTop Control i specjalnych, wypróbowanych w praktyce mierników jest bardzo precyzyjne, proste i korzystne cenowo. Nakłady na personel i urządzenia w porównaniu z dotychczasowymi systemami zostały tu znacznie zredukowane. Prosty i precyzyjny Niskonakładowy y zużycia Zoptymalizowane naczynie pomiarowe do ilościowych oznaczeń CO 2 Labolatorium i środowisko ph -metry potencjału Redox Jonometry Licznik kolonii bakterii Tlenomierze Konduktometry Przykład zastosowań naczyń miarowych typu PF/45.. BZT Fotometry mętności Przykłady zastosowania naczyń miarowych typu MG/... Dla gleb aktywnych silnie wydzielających CO 2 zaleca się stosowanie naczynia miarowego MG 1,0, wyposażonego w duży otwór (średnica ok.100mm), dzięki któremu naczynia absorpcyjne CO 2 o dużej pojemności mogą być łatwo użyte do ilościowego oznaczania CO 2. Informacje do zamówień Model Zestawy (tlenowe) Nr zamówienia OxiTop Control BM6 Zestaw (tlen.) z 6 naczyniami pomiarowymi MG 1, ml łącznie z adapterami pokrywkowymi dla OxiTop -C. OxiTop Control B6 Zestaw(tlen.) z 6 butelkami na próby PF 45/ ml, Duran i 6 adapterami OxiTop AD/SK, autoklawowalny. Mierniki wieloparamtowe Oprogramowanie, drukarki WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

15 BSB BOD DBO OECD ISO EN DIN Oznaczenie biologicznej zdolności rozkładu Oznaczenie biologicznej zdolności rozkładu. Metoda laboratoryjna do oznaczania zdolności biodegradacji wg DIN EN /ISO 9408/OECD 301F. OxiTop Control A6 / A12 i S6 / S12 Oznaczenie biologicznej zdolności rozkładu powinno być przeprowadzone przed pierwszym dodaniem nowych chemikaliów nie tylko ze względu na ochronę środowiska lecz także w celu minimalizacji kosztów oczyszczania. Próba przygotowana zgodnie z przepisami oraz próba ślepa mieszane są przez 28 dni w zamkniętej butelce i przy stałej temperaturze. Powstający przy tym CO 2 zostaje usunięty z przestrzeni nad próbą za pomocą absorbera, co powoduje wywołanie podciśnienia będącego miarą biologicznej zdolności rozkładu. Dzięki ciągłej rejestracji wartości zmierzonych w OxiTop -C zagwarantowana jest w sposób optymalny niezbędna dokumentacja. 72 Informacje do zamówień Kolby miarowe i adapter można poddawać autoklawowaniu w temperaturze 121 C. Model Zestaw OECD Nr zamówienia OxiTop Control A6 Zestaw do zastosowań tlen., 6 stanowisk po 1000ml OxiTop Control A12 Zestaw do zastosowań tlen., 12 stanowisk po 250ml OxiTop Control S6 Zestaw do zastosowań tlen., 6 stanowisk po 510ml OxiTop Control S12 Zestaw do zastosowań tlen., 12 stanowisk po 510ml Wskazówka: wersje 120 VAC/50/60Hz: na zapytanie WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

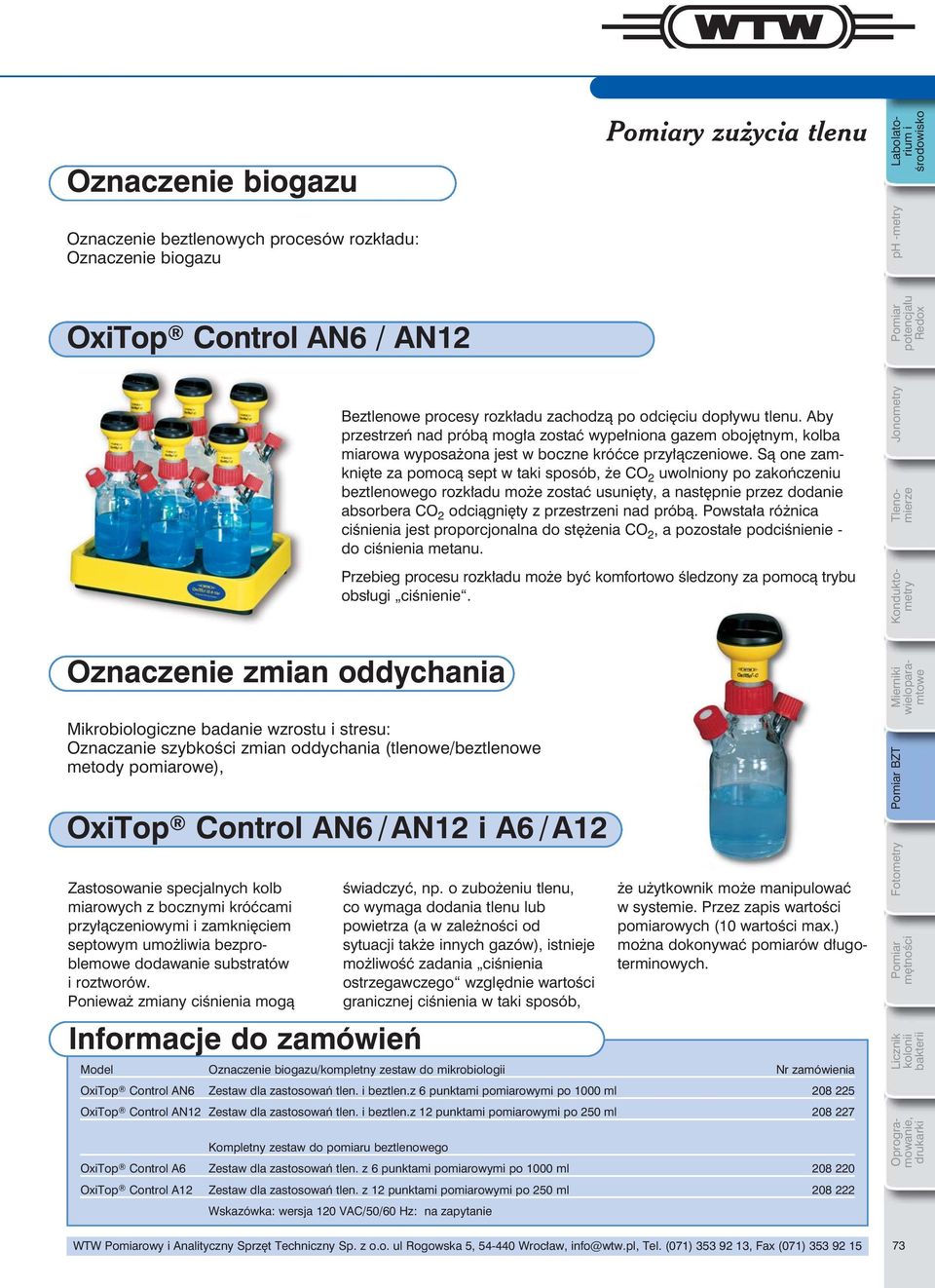

16 Oznaczenie biogazu Oznaczenie beztlenowych procesów rozkładu: Oznaczenie biogazu y zużycia tlenu Labolatorium i środowisko ph -metry OxiTop Control AN6 / AN12 potencjału Redox Beztlenowe procesy rozkładu zachodzą po odcięciu dopływu tlenu. Aby przestrzeń nad próbą mogła zostać wypełniona gazem obojętnym, kolba miarowa wyposażona jest w boczne króćce przyłączeniowe. Są one zamknięte za pomocą sept w taki sposób, że CO 2 uwolniony po zakończeniu beztlenowego rozkładu może zostać usunięty, a następnie przez dodanie absorbera CO 2 odciągnięty z przestrzeni nad próbą. Powstała różnica ciśnienia jest proporcjonalna do stężenia CO 2, a pozostałe podciśnienie - do ciśnienia metanu. Przebieg procesu rozkładu może być komfortowo śledzony za pomocą trybu obsługi ciśnienie. Jonometry Tlenomierze Konduktometry Oznaczenie zmian oddychania Mikrobiologiczne badanie wzrostu i stresu: Oznaczanie szybkości zmian oddychania (tlenowe/beztlenowe metody pomiarowe), OxiTop Control AN6 /AN12 i A6 /A12 Zastosowanie specjalnych kolb miarowych z bocznymi króćcami przyłączeniowymi i zamknięciem septowym umożliwia bezproblemowe dodawanie substratów i roztworów. Ponieważ zmiany ciśnienia mogą Informacje do zamówień Model Oznaczenie biogazu/kompletny zestaw do mikrobiologii Nr zamówienia OxiTop Control AN6 Zestaw dla zastosowań tlen. i beztlen.z 6 punktami pomiarowymi po 1000 ml OxiTop Control AN12 Zestaw dla zastosowań tlen. i beztlen.z 12 punktami pomiarowymi po 250 ml Kompletny zestaw do pomiaru beztlenowego świadczyć, np. o zubożeniu tlenu, co wymaga dodania tlenu lub powietrza (a w zależności od sytuacji także innych gazów), istnieje możliwość zadania ciśnienia ostrzegawczego względnie wartości granicznej ciśnienia w taki sposób, że użytkownik może manipulować w systemie. Przez zapis wartości pomiarowych (10 wartości max.) można dokonywać pomiarów długoterminowych. OxiTop Control A6 Zestaw dla zastosowań tlen. z 6 punktami pomiarowymi po 1000 ml OxiTop Control A12 Zestaw dla zastosowań tlen. z 12 punktami pomiarowymi po 250 ml Wskazówka: wersja 120 VAC/50/60 Hz: na zapytanie BZT Fotometry mętności Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

17 BSB BOD DBO OECD ISO EN DIN BZT Inkubatory OxiTop Box Kompaktowy Precyzyjny Równomierny rozkład temperatury Zastosowanie: OxiTop Box z OxiTop Control 12 Cyrkulacyjny boks termostatyczny dla temp. 20 ±0,5 C OxiTop Box to model do ustawienia na stole z otwieraną przeźroczystą klapą, wyposażony w maks. 12 stanowisk pomiarowych OxiTop lub max. 20 butelek Karlsruhe. Wewnątrz znajduje się przyłącze sieciowe dla mieszadeł IS 6 lub IS 12. Dane techniczne Regulacja 20 C ±0,5 K temperatury Temperatura Magazynowanie: -25 C C otoczenia Praca: +10 C C Moc 200 W Wymiary 375 x 425 x 600 mm (H x B x T) Waga ok. 30 kg Dla termostatyzowania 6 prób błękitu metylenowego przewidziano specjalną półeczkę. Boks zbudowano z materiałów niekorodujących, a agregat chłodzący jest wolny od FCKW. Dmuchawa strumienia poprzecznego zapewnia równomierny rozkład temperatury. Boks wyposażony w automatyczną funkcję odszraniania wraz z parowaniem wody kondensacyjnej. 74 Informacje do zamówień Boks termostatyczny Nr zamówienia OxiTop Box Boks termostatyczny BZT OxiTop z regulacją temperatury, wietrzeniem, zasilaniem 230 V/50Hz Wskazówka: wersja 115 V/60 Hz: na zapytanie WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

18 Szafy termostatyczne Inkubatory Nowość Labolatorium i środowisko ph -metry Wszechstronne potencjału Redox Wysoce wydajne Atrakcyjne cenowo Jonometry Rok 1Gwarancji Aby próbka podczas inkubacji była w stałej, pożądanej temperaturze, potrzebna jest szafa termostatyczna. Firma WTW oferuje szafy termostatyczne z różnymi typoszeregami, ze zmienną temperaturą w zakresie od 10 C - 40 C (dokładność ±1 C przy wybranej wartości) z zasileniem 230 V/50 Hz. Ponieważ próbki muszą być mieszane w stałej temperaturze, we wnętrzu szaf termostatycznych znajdują się gniazdka do zasilania mieszadeł. Każda szafa termostatyczna zawiera od 2 do 4 półeczek, na których może pomieścić do 48 prób wzg. 4 podstawy mieszające IS 12 lub IS-6 VAR.Model TS 1006Cz/Var znakomicie nadaje się Dane techniczne do niestandardowych zastosowań, wewnątrz znajdują się 4 wysuwane półki, których wysokość jest dostatecznie duża, nawet dla 1,5 l naczyń lub butelek z poprzecznym króćcem. Wszystkie szafy wyposażone w przeźroczyste drzwi ze szkła izolacyjnego, szczególnie nadają się do pracy z systemem OxiTop Control, ponieważ można odczytywać dane poprzez zamknięte szklane drzwi. Zaletą jest możliwość zapobiegania wahaniom temperatury przy otwieraniu drzwi. TS 606Cz/2-Var / TS 606Cz-G/2-Var TS 606Cz/3-Var / TS 606Cz-G/3Var TS 606Cz/4-Var / TS 606Cz-G/4-Var TS 1006Cz-Var / TS 1006Cz-G-Var Półki z dużym odstępem Liczność próbek 2 x 12 BZT standard 3 x 12 BZT standard 4 x 12 BZT standard 4 x 12 BZT standard 4 x 6 specjane naczynko Szklane drzwi opcjonalnie opcjonalnie opcjonalnie opcjonalnie Zakres regulacji temp. +10 C +40 C ±1 K; ustawialny interwał: 1 C Temperatura otoczenia Praca: +10 C C; Magazynowanie: -25 C +65 C Objętość brutto 180 l 260 l 360 l 500 l Wymiary zewnątrz: 855/850 x 602 x x 602 x x 602 x x 755 x 715 (H x B x T in mm) wewnątrz: 734 x 513 x x 513 x x 513 x x 646 x 516 Waga 37 kg/49 kg 46 kg/64 kg 62 kg/79kg 76 kg/95 kg Informacje do zamówień Szafy termostatyczny BZT Nr zamówień TS 606Cz/2-Var / TS 606Cz-G/2-Var Szafy termostatyczny na 2 aparaty BZT typu OxiTop / TS 606Cz/3-Var / TS 606Cz-G/3-Var Szafy termostatyczny na 3 aparaty BZT typu OxiTop / TS 606Cz/4-Var / TS 606Cz-G/4-Var Szafy termostatyczny na 4 aparaty BZT typu OxiTop / TS 1006Cz-Var / TS 1006Cz-G-Var Szafy termostatyczny na 4 aparaty BZT typu OxiTop / Opcje z regulacją temp. 5 C do 40 C: na zapytanie Tlenomierze Konduktometry BZT Fotometry mętności Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)
