2 KONTROLA PROMIENIOWANIA Promieniowanie świetlne w urządzeniu Solarbox wytwarzane jest przez specjalną lampę ksenonową, chłodzoną powietrzem. Moc promieniowania jest stale kontrolowana. Umożliwia to uzyskiwanie powtarzalnych wyników pomiarów. Jednolity rozkład światła na powierzchni badanej próbki zapewnia odpowiednie ukształtowanie komory (zwierciadło paraboliczne) i lokalizacja lampy UV. KONTROLA TEMPERATURY Temperatura, obok światła, stanowi drugi bardzo ważny parametr mający wpływ na szybkość starzenia się materiału. Ciepło w naturalnym otoczeniu pochodzi z promieniowania podczerwonego (IR) zawartego w promieniowaniu słonecznym. Obiekt wystawiony na działanie promieni słonecznych ma zawsze temperaturę wyższą niż otaczające go powietrze. Identyczne zasady obowiązują w komorze Solarbox. Energia cieplna dostarczana do próbki przez lampę ksenonową jest ciągle mierzona i kontrolowana przy pomocy B.S.T. (Black Standard Thermometer). W przypadku modeli Solarbox 1500e i Solarbox 3000e temperaturę ciała czarnego można ustawiać w zakresie 35 C do 100 C. Temperatura jest bardzo ważnym parametrem, gdyż każdy wzrost temperatury o 10 C podwaja kinetyczny ruch cząstek w badanej próbce. Temperatura zwiększa równocześnie szybkość starzenia się próbki, stąd bardzo ważna jest ciągła kontrola B.S.T. podczas trwania testu.

3 SYMULACJA DESZCZU I WILGOCI System Solarbox może być rozbudowany o specjalny system natryskowy z pełną regulacją temperatury i czasu trwania fazy mokrej. System natryskowy umożliwia: - zraszanie ciągłe - regulowanie czasu zraszania w przedziale od 1min. do 999 min. - regulowanie temperatury wody w zakresie 30 C do 50 C Podczas wykonywania testu wykorzystującego system natryskowy, lampa może być włączona bądź wyłączona. System natryskowy jest zasilany wodą destylowaną (demineralizowaną) za pomocą pompy zanurzeniowej. Materiały, z których wykonana jest konstrukcja jak i wszystkie przewody, zapewniają długotrwałą i bezawaryjną pracę tego urządzenia. Specyfikacja systemu Solarbox 1500e Solarbox 3000e Pojemność zbiornika: Wymiary (DxSxW): Waga: 40 litrów 750x450x260mm 20kg 50 litrów 890x450x260mm 22kg LAMPA KSENONOWA I FILTRY Solarbox e oraz Solarbox e są przyrządami najnowszej generacji, umożliwiającymi symulację naturalnych warunków atmosferycznych w warunkach laboratoryjnych. Lampa ksenonowa zamontowana w Solarbox emituje całe spektrum promieniowania. Łatwo wymienialne filtry umożliwiają symulację warunków atmosferycznych, w których nasze produkty będą pracować. W systemie można zainstalować następujące filtry: 280 nm., odpowiada ostremu nasłonecznieniu na wyższych wysokościach. 300 nm., odpowiada normalnemu nasłonecznieniu. 310 nm., odpowiada nasłonecznieniu przez szybę. filtr IR, redukuje temperaturę próbki mierzonej przy pomocy B.S.T.

4 MODELE SOLARBO I ICH MOŻLIWOŚCI Modele Solarbox 1500/3000 posiadają następujące wyposażenie: timer umożliwiający regulację trwania testu chłodzoną lampę ksenonową płynnie regulowany poziom promieniowania system kontroli promieniowania standardowy filtr 280 nm. Modele Solarbox 1500e/3000e wyposażone są ponadto w układ mikroprocesorowy kontrolujący poziom promieniowania, temperaturę, system natryskowy jak i przebieg całego testu: mikroprocesor umożliwiający zaprogramowanie przebiegu testu wyświetlacz LCD (4 liniowy, 20 znaków/linię) pomiar i kontrola promieniowania i temperatury odczytanej z B.S.T. pomiar temperatury i wilgotności w komorze (opcja) 15 wolno definiowalnych programów interfejs RS-232 możliwość podłączenia systemu natryskowego

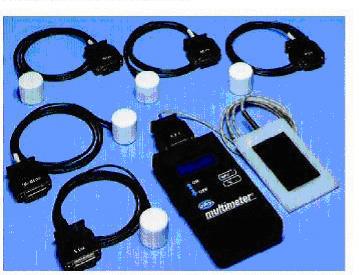

5 Radiometr i czujnik temperatury ciała czarnego (B.S.T.) Multimetr jest przyrządem, zasilanym bateryjnie, specjalnie zaprojektowanym do użytku z systemem Solarbox. Istnieje również możliwość wykorzystania go do dokonania pomiarów zwykłych lamp UV występujących w przemyśle. Multimetr może zostać wysłany do CO.FO.ME.GRA w celu przeprowadzenia ponownej kalibracji. Przy pomocy tego przyrządu można mierzyć promieniowanie bądź temperaturę w zależności od zainstalowanego czujnika. UV nm., szerokopasmowy czujnik UV 340 nm., wąskopasmowy czujnik UV 366 nm., wąskopasmowy czujnik UV 420 nm., wąskopasmowy czujnik czujnik światła (zakres 2 MEGALU) B.S.T., czujnik temperatury ciała czarnego. ZGODNOŚĆ Z ISO 9000 Solarbox 1500e i Solarbox 3000e są zgodne z wymogami ISO. Proces rekalibracji jest przeprowadzany z wykorzystaniem specjalnego programu. SPEŁNIANE NORMY Solarbox dostępny w 4 różnych wersjach spełnia najwyższe standardy i normy światowe (m.in. ASTM, ISO, SAE, CEN, DIN, BS, UNI) RAPORT KOŃCOWY Solarbox 1500e oraz Solarbox 3000e umożliwiają wydrukowanie końcowego raportu z przebiegu testu. Raport jest drukowany na drukarce podłączonej do złącza RS-232.

6 DZIEDZINY ZASTOSOWAŃ tworzywa sztuczne, tekstylia, żywność, farby tusze, kosmetyki, materiały budowlane podzespoły elektroniczne farmakologia, itp. Duże rozmiary komory umożliwiają przebadanie gotowych gabarytowych produktów końcowych.

7 Model Solarbox e e Parametry elektryczne Napięcie zasilania Podłączenie sieciowe AC Pobór prądu 230 Vac ±10% 50/60 Hz I/N/PE 16 A (max) Wymiary i ciężar Wymiary (DxSxW) Powierzchnia napromieniania Ciężar Liczba paneli próbek 750x390x400mm 280x200mm 29kg > x390x400mm 420x200mm 31kg >180 Opis Lampa ksenonowa chłodzona powietrzem Regulacja mocy promieniowania Pomiar mocy promieniowania Zakres promieniowania: W/m 2 przy nm. Regulacja temp. B.S.T. (do 100 C) Odczyt temperatury z B.S.T. Timer (do 999 godzin) Sterowanie mikroprocesorowe Wyświetlacz LCD Złącze RS miejsc na własne programy Program kalibracyjny czujników specjalnych Akcesoria Filtr UV 280nm. Filtr UV 300nm. Filtr UV 310nm. Filtr IR System natryskowy Chłodzona wodą tacka na próbkę Pomiar wilgotności i temperatury panującej w komorze Mieszadło magnetyczne do próbek płynnych Radiometr i termometr z czujnikami: Czujnik nm szerokopasmowy Czujnik 340nm. wąskopasmowy Czujnik 420nm. wąskopasmowy Czujnik 366nm. wąskopasmowy Czujnik światła do 2Mlux Czujnik B.S.T.
