Sieci VLAN. Podstawy konfiguracji. Paweł Malak malak.eu Spotkanie koła naukowego AEGIS, Poznao, wrzesieo 2013r.
|
|
- Józef Górski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Sieci VLAN Podstawy konfiguracji Paweł Malak malak.eu Spotkanie koła naukowego AEGIS, Poznao, wrzesieo 2013r.

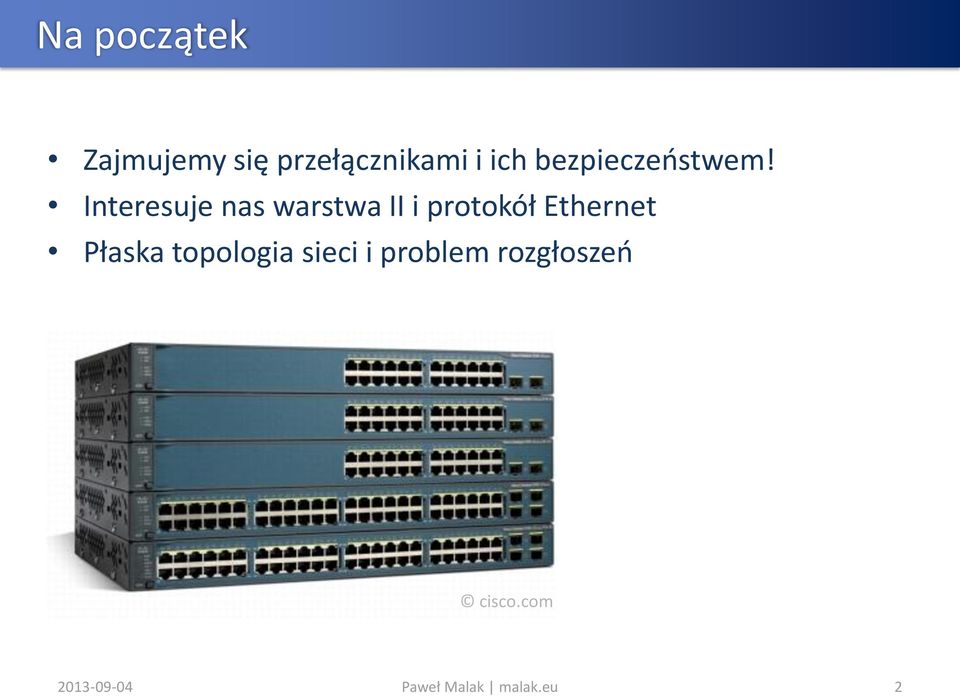

2 Na początek Zajmujemy się przełącznikami i ich bezpieczeostwem! Interesuje nas warstwa II i protokół Ethernet Płaska topologia sieci i problem rozgłoszeo cisco.com Paweł Malak malak.eu 2
3 Ograniczamy domenę rozgłoszeniową VLAN ID 6 VLAN ID 6 VLAN ID 10 Przypisanie portów do VLAN-ów (statyczne sieci VLAN) Topologia sieci nie jest płaska (logiczne izolowanie fragmentów sieci) Mniejsze rozmiary domen rozgłoszeniowych Izolacja poszczególnych sieci / użytkowników Większa elastycznośd i lepsze wykorzystanie zasobów sprzętowych Paweł Malak malak.eu 3

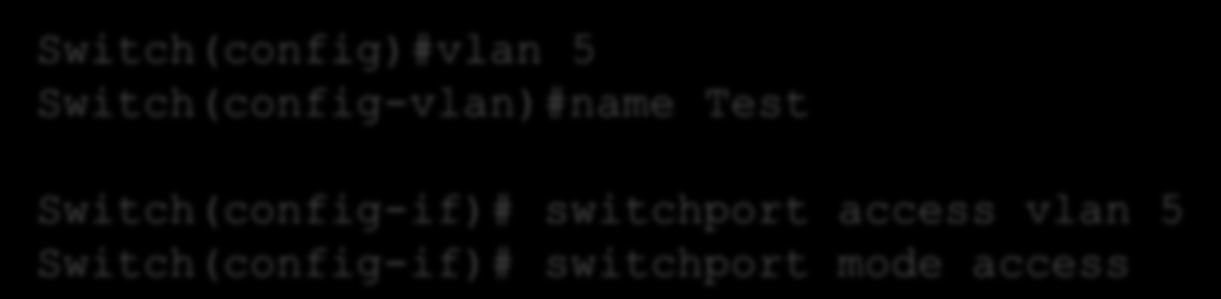

4 Ograniczamy domenę rozgłoszeniową Wirtualna Sied Lokalna nr 5 Switch(config)#vlan 5 Switch(config-vlan)#name Test Switch(config-if)# switchport access vlan 5 Switch(config-if)# switchport mode access Paweł Malak malak.eu 4

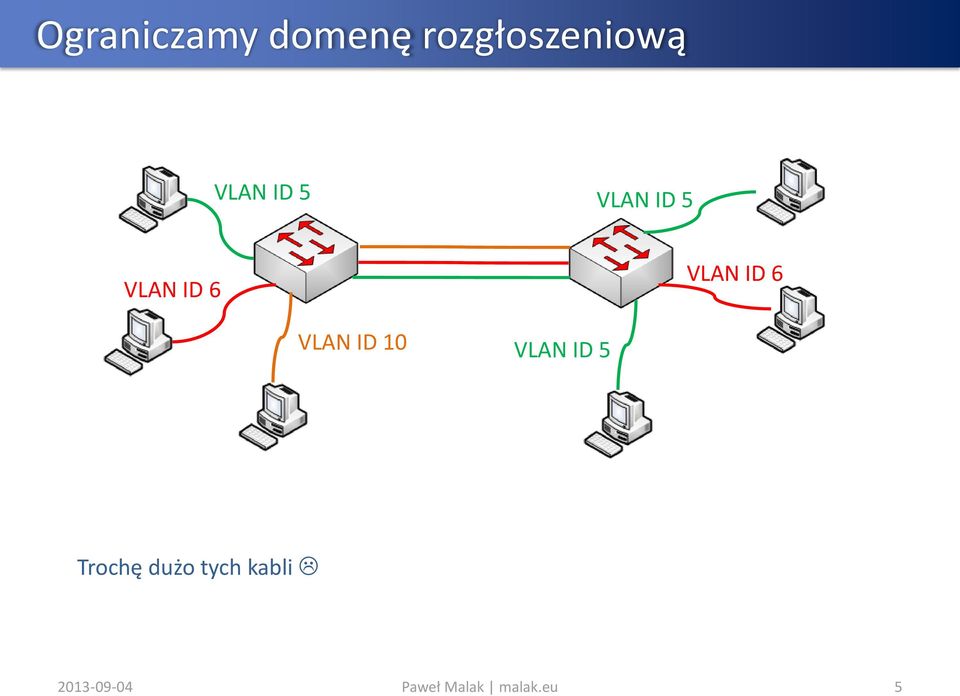

5 Ograniczamy domenę rozgłoszeniową VLAN ID 6 VLAN ID 6 VLAN ID 10 Trochę dużo tych kabli Paweł Malak malak.eu 5
6 Etykietowanie VLAN Nagłówek MAC Etykieta Ładunek VLAN VLAN ID 6 Trunk (IEEE 802.1q) VLAN ID 6 VLAN ID 10 Switch(config-if)# switchport trunk encapsulation dot1q Switch(config-if)# switchport mode trunk Switch(config-if)# switchport trunk native vlan 100 Switch(config-if)# switchport trunk allowed vlan 5,6 Paweł Malak malak.eu 6
7 Warstwa dostępowa Warstwa rdzenia Warstwa dystrybucji (agregacji) Warstwa dostępowa Hosty Paweł Malak malak.eu 7

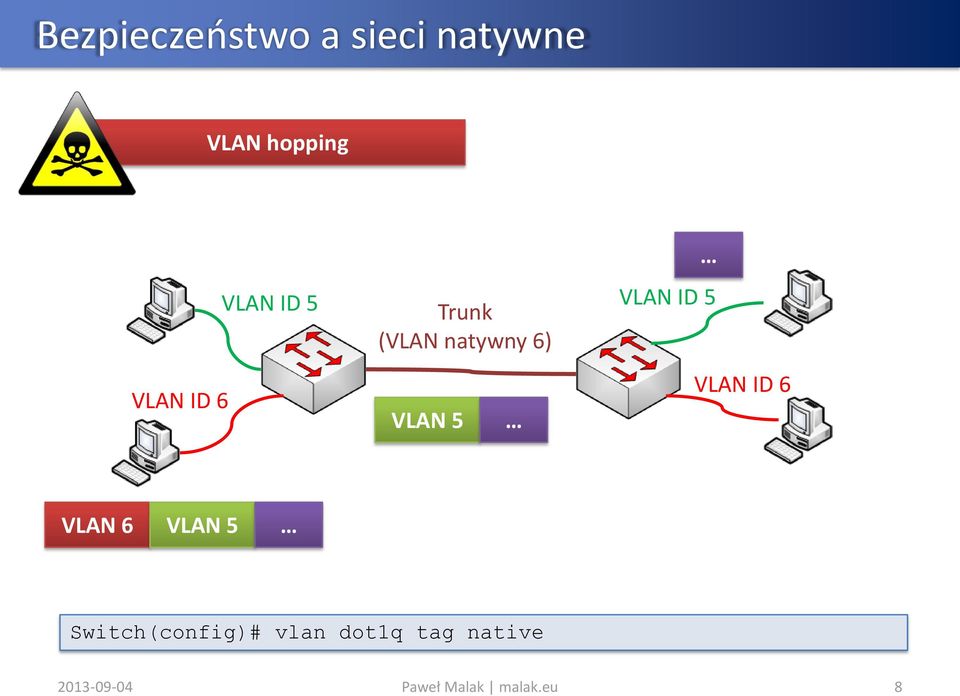

8 Bezpieczeostwo a sieci natywne VLAN hopping VLAN ID 6 Trunk (VLAN natywny 6) VLAN 5 VLAN ID 6 VLAN 6 VLAN 5 Switch(config)# vlan dot1q tag native Paweł Malak malak.eu 8
9 Kilka dobrych rad Wyłączenie nieużywanych interfejsów (shutdown) Zabezpieczenie portów (switchport port-security) Konfiguracja trybu pracy każdego z interfejsów (trunk, access, itd..) Nie pozostawianie dynamicznej negocjacji Wyłączenie protokółu CDP na styku z użytkownikiem (no cdp enable) Zabezpieczenie bezpiecznym hasłem dostępu do konsoli, SSH, HTTPS Paweł Malak malak.eu 9
10 Standardowe ustawienia Switch#show interfaces f0/1 switchport Name: Fa0/1 Switchport: Enabled Administrative Mode: dynamic auto Operational Mode: static access Administrative Trunking Encapsulation: dot1q Operational Trunking Encapsulation: native Negotiation of Trunking: On Access Mode VLAN: 1 (default) Trunking Native Mode VLAN: 1 (default) ( ) Switch#show vlan brief VLAN Name Status Ports default active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Switch#show interfacesfa0/17, private-vlan Fa0/18, mapping Fa0/19, Fa0/20 Switch#show interfacesfa0/21, trunk Fa0/22, Fa0/23, Fa0/24 Gig0/1, Gig0/2 Paweł Malak malak.eu 10
11 Router na patyku interface FastEthernet0/1 no ip address duplex auto speed auto no shutdown! interface FastEthernet0/1.2 encapsulation dot1q 2 native ip address ! interface FastEthernet0/1.3 encapsulation dot1q 3 ip address interface FastEthernet0/1 switchport trunk native vlan 2 switchport trunk encapsulation dot1q switchport mode trunk Paweł Malak malak.eu 11
12 Przełącznik wielowarstwowy SVI Koniecznośd utworzenia sieci VLAN Switch(config)#interface vlan 5 Switch(config-if)#ip address Switch(config-if)#no shutdown Port warstwy III Switch(config)#int f0/4 Switch(config-if)#no switchport Switch(config-if)#ip address Switch(config-if)#no shutdown Uruchomienie routingu Switch(config)#ip routing Paweł Malak malak.eu 12
13 Dodatkowa segmentacja - prywatne VLAN-y Mieszany Host Brama /24 Primary VLAN 2 Secondary Isolated VLAN 21 Secondary Community VLAN / / /24 Paweł Malak malak.eu 13
14 Prywatne VLANy Określenie typów sieci drugorzędnych i sieci podstawowej Switch(config)#vlan 21 Switch(config-vlan)# private vlan isolated Switch(config)#vlan 22 Switch(config-vlan)# private vlan community Switch(config)#vlan 2 Switch(config-vlan)# private vlan primary Switch(config-vlan)# private vlan association 21,22 Powiązanie portów hostów Switch(config-if)#switchport mode private-vlan host Switch(config-if)#switchport private-vlan host-association 2 21 Powiązanie portów mieszanych Switch(config-if)#switchport mode private-vlan promiscuous Switch(config-if)#switchport private-vlan mapping 2 21,22 Switch(config)#int vlan 2 Switch(config-if)#ip address Switch(config-if)#private-vlan mapping 21,22 SVI Paweł Malak malak.eu 14
15 Pomocne materiały CCNP SWITCH Official Certification Guide David Hucaby Ostinato Przydatny generator ruchu Paweł Malak malak.eu 15
16 Pytania (?) Dziękuję za uwagę
