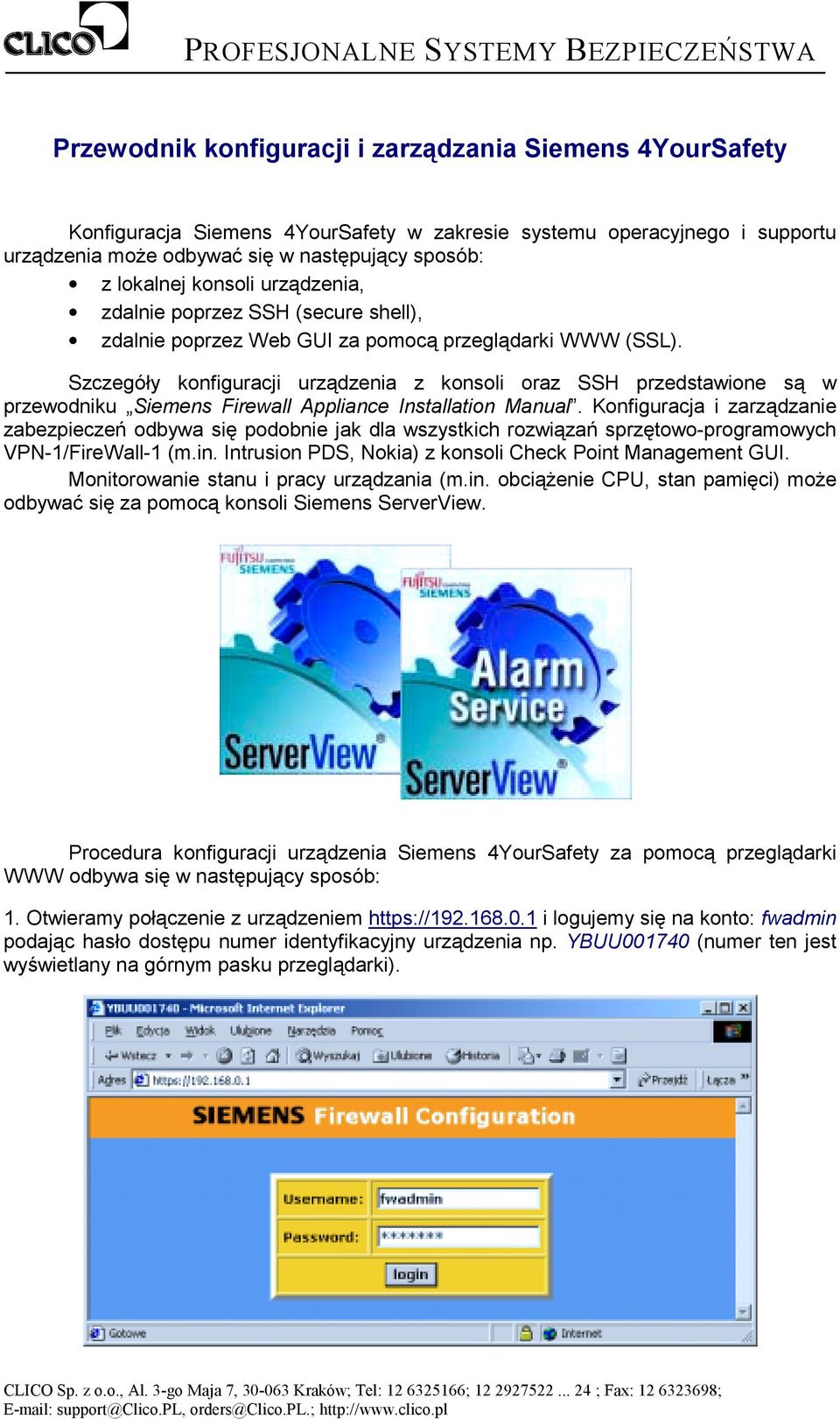

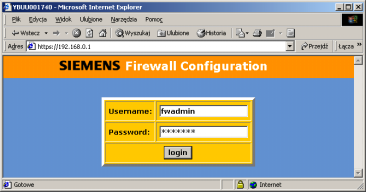

1 PROFESJONALNE SYSTEMY BEZPIECZEŃSTWA Przewodnik konfiguracji i zarządzania Siemens 4YourSafety Konfiguracja Siemens 4YourSafety w zakresie systemu operacyjnego i supportu urządzenia może odbywać się w następujący sposób: z lokalnej konsoli urządzenia, zdalnie poprzez SSH (secure shell), zdalnie poprzez Web GUI za pomocą przeglądarki WWW (SSL). Szczegóły konfiguracji urządzenia z konsoli oraz SSH przedstawione są w przewodniku Siemens Firewall Appliance Installation Manual. Konfiguracja i zarządzanie zabezpieczeń odbywa się podobnie jak dla wszystkich rozwiązań sprzętowo-programowych VPN-1/FireWall-1 (m.in. Intrusion PDS, Nokia) z konsoli Check Point Management GUI. Monitorowanie stanu i pracy urządzania (m.in. obciążenie CPU, stan pamięci) może odbywać się za pomocą konsoli Siemens ServerView. Procedura konfiguracji urządzenia Siemens 4YourSafety za pomocą przeglądarki WWW odbywa się w następujący sposób: 1. Otwieramy połączenie z urządzeniem i logujemy się na konto: fwadmin podając hasło dostępu numer identyfikacyjny urządzenia np. YBUU (numer ten jest wyświetlany na górnym pasku przeglądarki). CLICO Sp. z o.o., Al. 3-go Maja 7, Kraków; Tel: ; ; Fax: ; support@clico.pl, orders@clico.pl.;

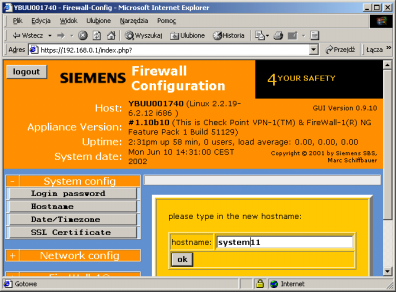

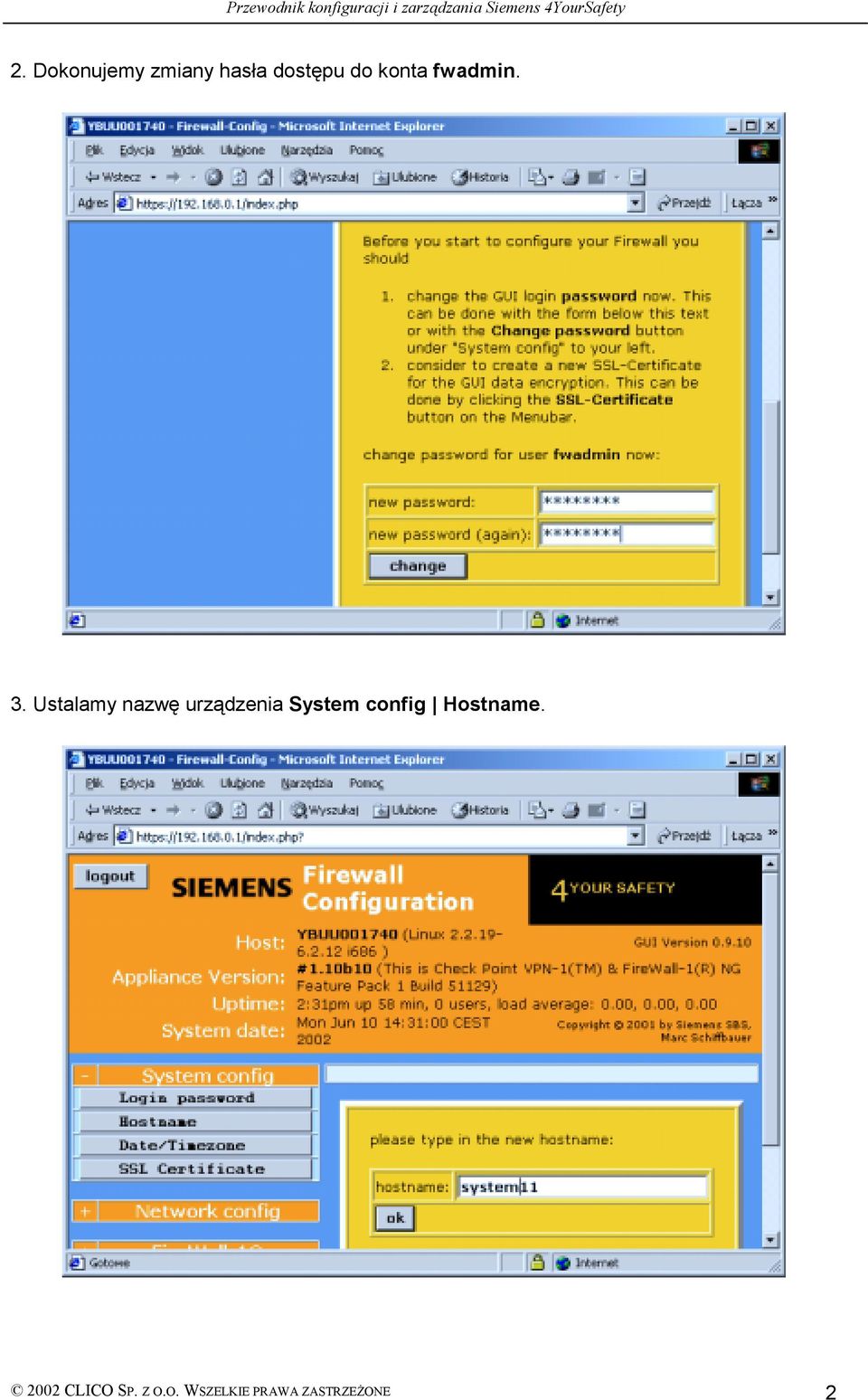

2 2. Dokonujemy zmiany hasła dostępu do konta fwadmin. 3. Ustalamy nazwę urządzenia System config Hostname CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 2

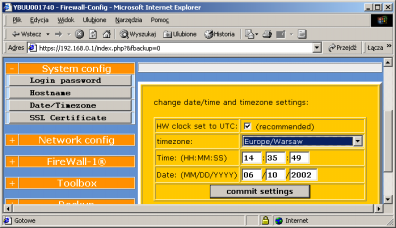

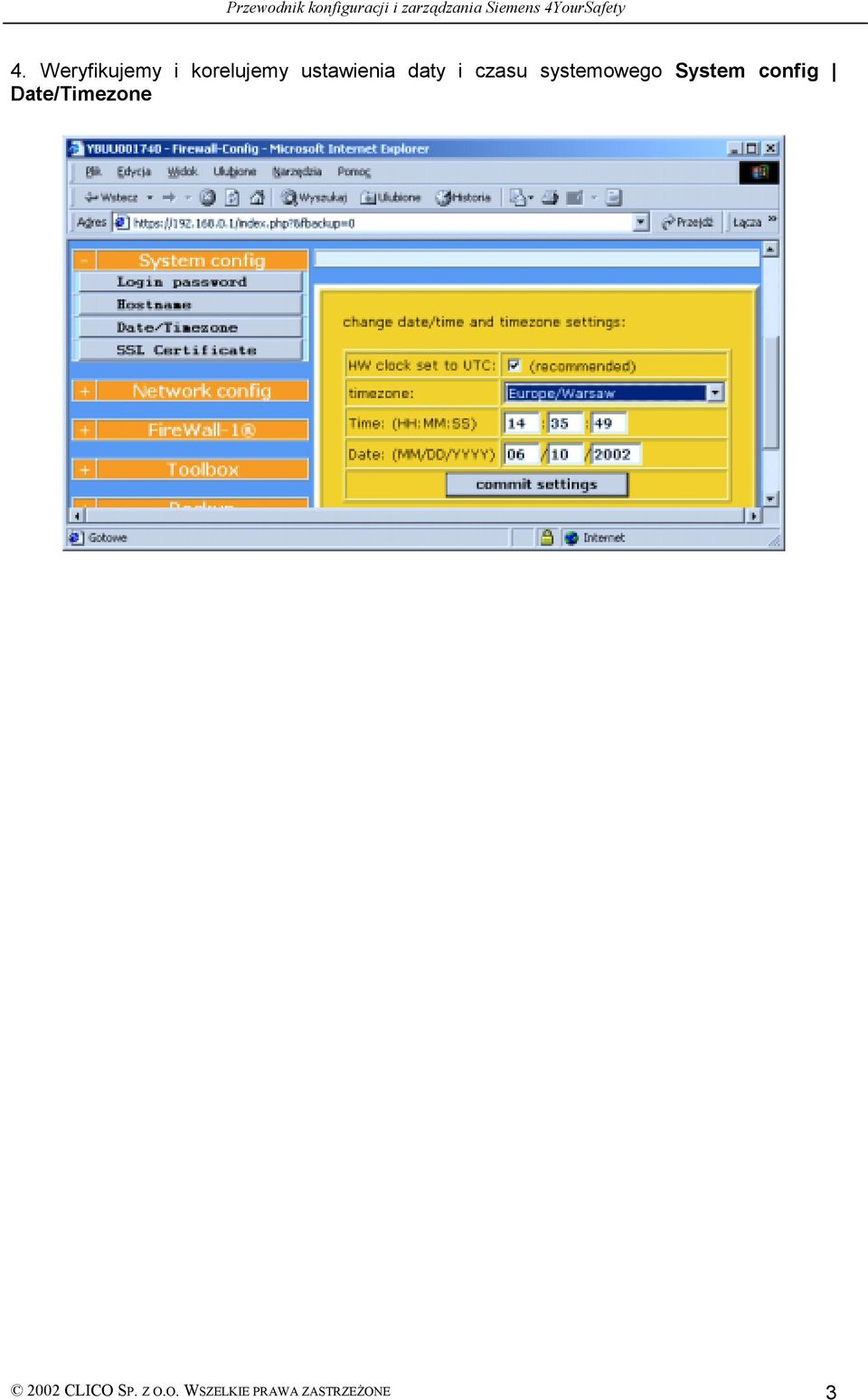

3 4. Weryfikujemy i korelujemy ustawienia daty i czasu systemowego System config Date/Timezone 2002 CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 3

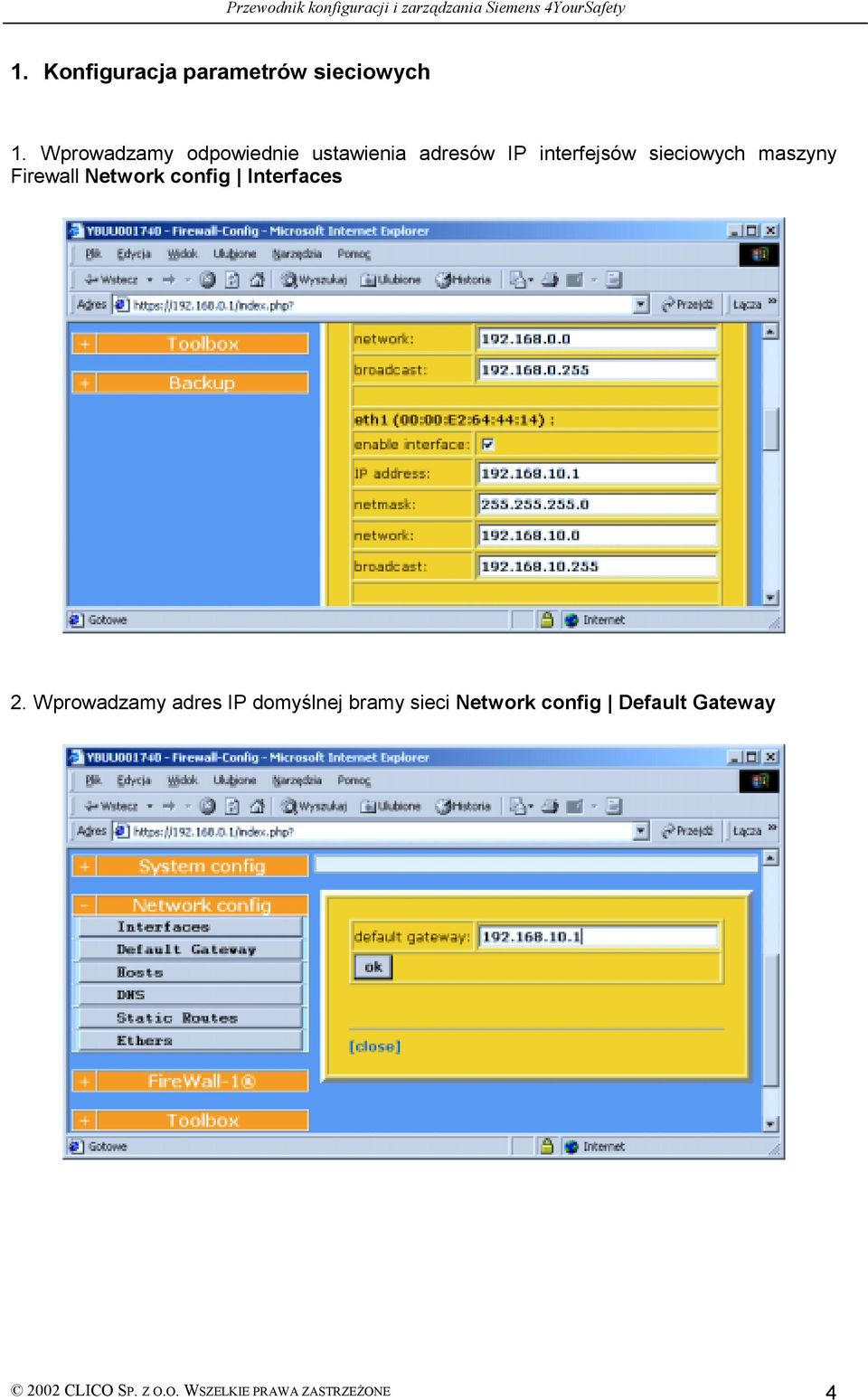

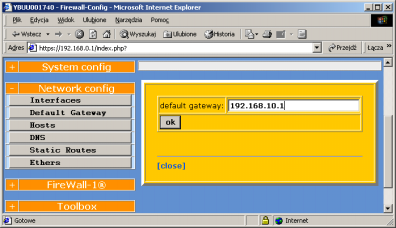

4 1. Konfiguracja parametrów sieciowych 1. Wprowadzamy odpowiednie ustawienia adresów IP interfejsów sieciowych maszyny Firewall Network config Interfaces 2. Wprowadzamy adres IP domyślnej bramy sieci Network config Default Gateway 2002 CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 4

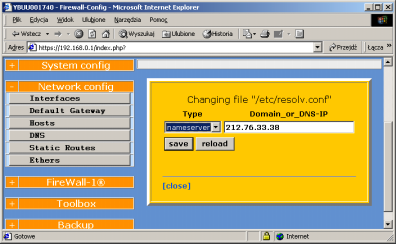

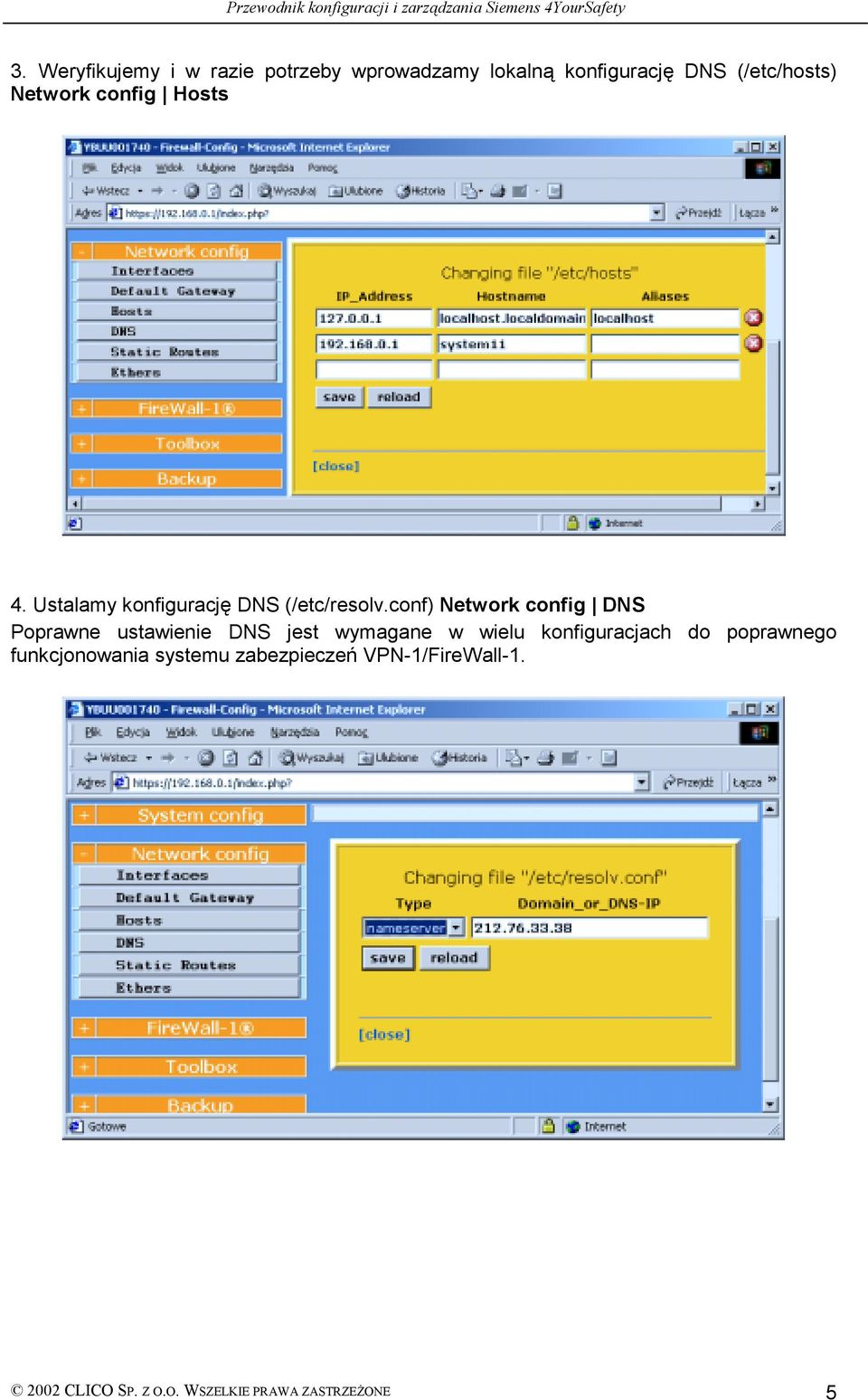

5 3. Weryfikujemy i w razie potrzeby wprowadzamy lokalną konfigurację DNS (/etc/hosts) Network config Hosts 4. Ustalamy konfigurację DNS (/etc/resolv.conf) Network config DNS Poprawne ustawienie DNS jest wymagane w wielu konfiguracjach do poprawnego funkcjonowania systemu zabezpieczeń VPN-1/FireWall CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 5

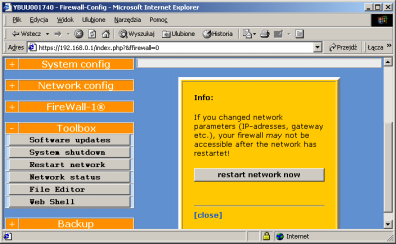

6 5. Ustalamy reguły statycznego rutingu IP Network config Static Routes 6. Po zakończeniu konfiguracji parametrów sieciowych można przeładować moduły obsługi sieci Toolbox Restart Network 2002 CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 6

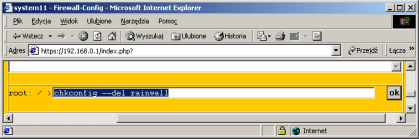

7 2. Uruchomienie modułów zabezpieczeń VPN-1/FireWall-1 Urządzenia Siemens 4YourSafety wyposażone są w pre-instalowaną wersję systemu zabezpieczeń Check Point VPN-1/FireWall-1 oraz systemu ochrony przed awariami Rainfinity RainWall. W zależności od potrzeb należy dokonać uruchomienia odpowiednich modułów zabezpieczeń. Wykonuje się to z lokalnej konsoli urządzenia, bądź zdalnie poprzez klienta SSH: a. uruchomienie i wstępne skonfigurowanie modułów Check Point odbywa się za pomocą standardowej aplikacji cpconfig b. konfiguracja Rainfinity RainWall jest szczegółowo opisana w dokumentacji produktu; całkowite zablokowanie modułu RainWall odbywa się za pomocą polecenia chkconfig --del rainwall Uruchomienie i wstępna konfiguracja modułów zabezpieczeń VPN-1/ FireWall-1 powinno odbywać się z konta root. Za pomocą cpconfig należy ustalić m.in.: moduły zabezpieczeń, jakie zostaną uruchomione: (1) Enterprise Primary Management and Enforcement Module (Firewall i stacja zarządzająca na jednej maszynie), (2) Enforcement Module (Firewall), (3) Enterprise Primary Management (stacja zarządzająca), (4) Enterprise Secondary Management (zapasowa stacja zarządzająca), (5) Enterprise Log Server (serwerów logów). przy instalacji modułu Firewall podajemy klucz uwierzytelniania z zewnętrzną stacją zarządzania Management Server (One Time Password). Po uruchomieniu modułów VPN-1/FireWall-1 i przeładowaniu maszyny Firewall dostęp do urządzenia jest możliwy jedynie za pomocą narzędzi Check Point Management GUI. W polityce bezpieczeństwa FireWall-1 należy odpowiednio zezwolić protokoły zarządzania SSH i HTTPS(SSL) lub w razie potrzeby tymczasowo odinstalować filtr Firewall: #fw unload localhost W konfiguracji modułów Check Point VPN-1/FireWall-1 (cpconfig) nie należy instalować rozszerzeń SNMP, jeżeli planujemy monitorować urządzenie za pomocą narzędzi Siemens ServerView. Polecenia systemu operacyjnego nie wymagające interakcji z użytkownikiem można także wydawać z konsoli Web GUI z menu Toolbox Web Shell 2002 CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 7

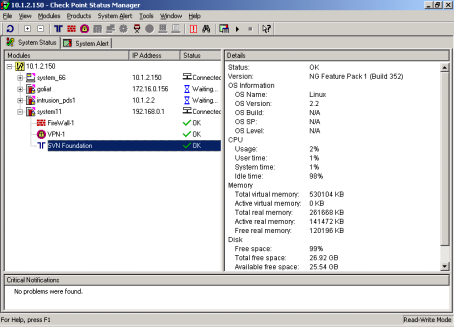

8 3. Monitorowanie systemu Konfiguracja polityki bezpieczeństwa VPN-1/FireWall-1 odbywa się z konsoli Check Point Management GUI. Stan funkcjonowania systemu operacyjnego można monitorować za pomocą Check Point Status Manager oraz narzędzi Siemens (Web GUI i ServerView) CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 8

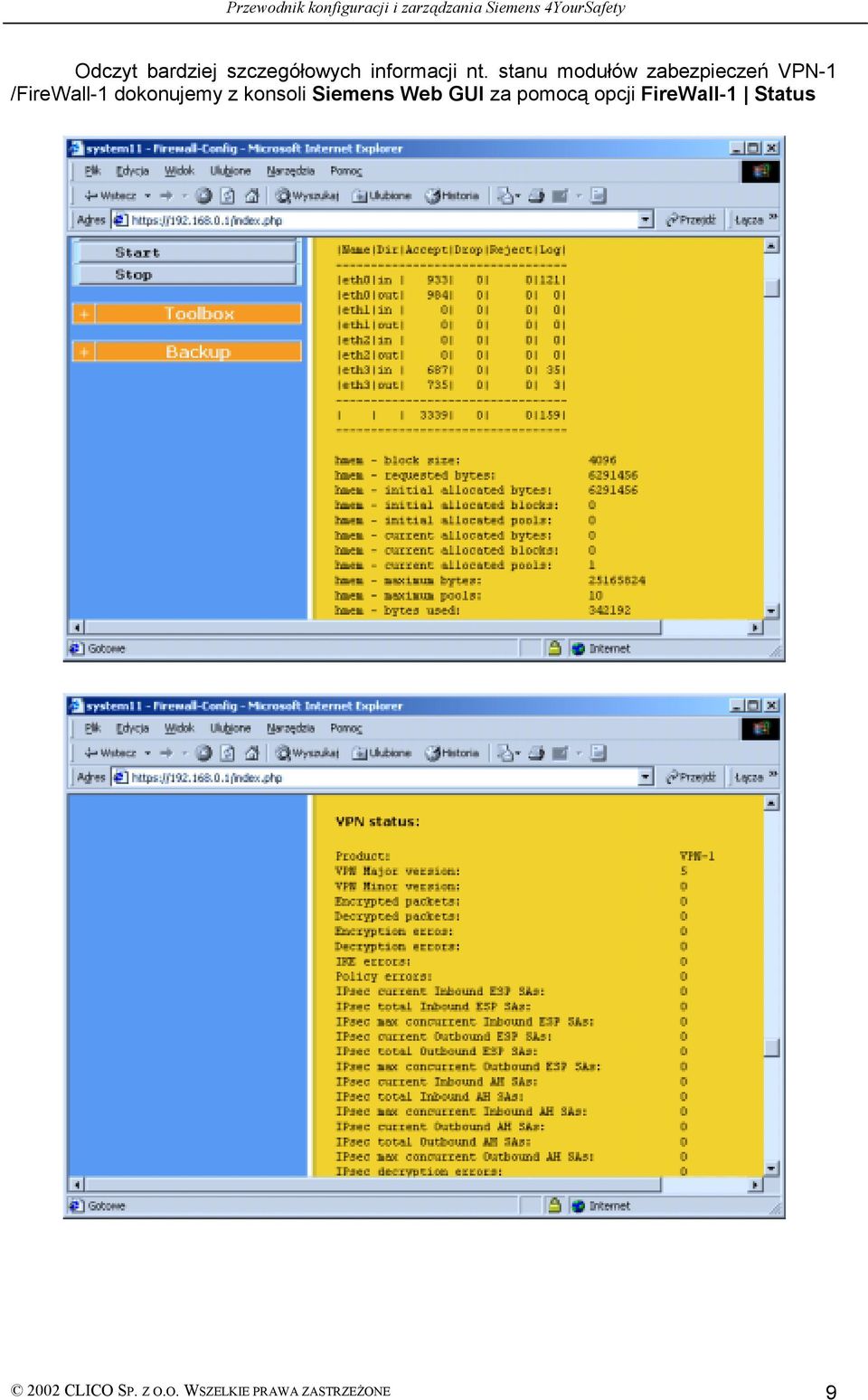

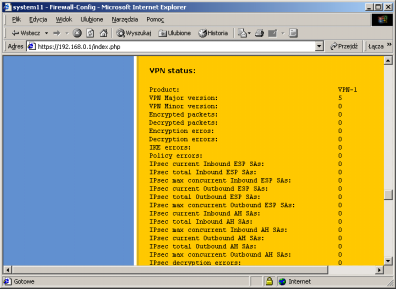

9 Odczyt bardziej szczegółowych informacji nt. stanu modułów zabezpieczeń VPN-1 /FireWall-1 dokonujemy z konsoli Siemens Web GUI za pomocą opcji FireWall-1 Status 2002 CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 9

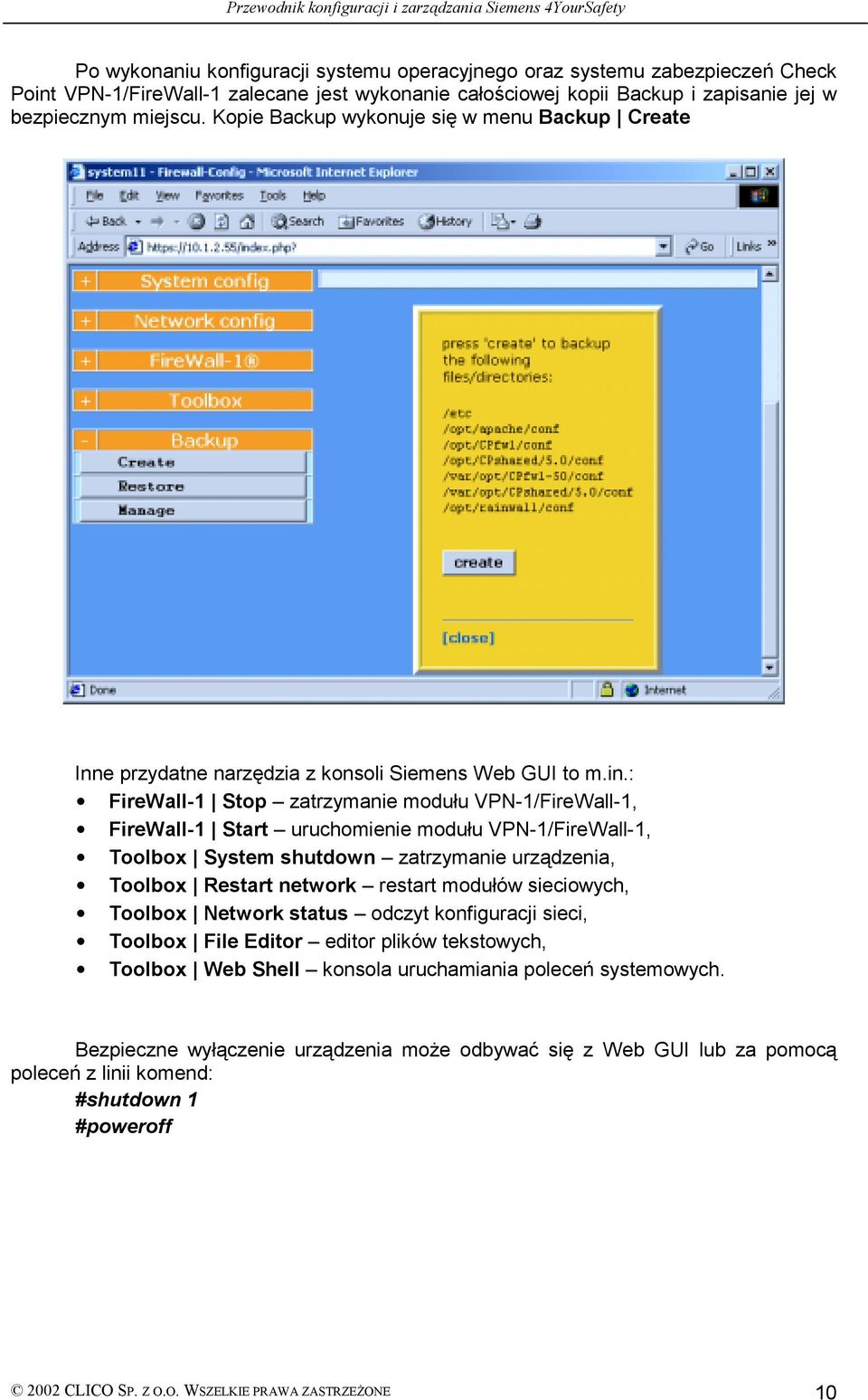

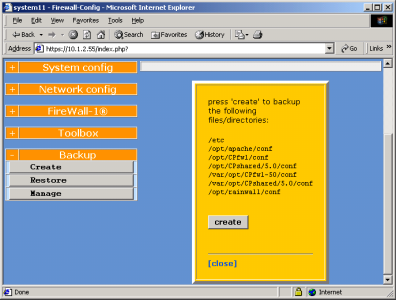

10 Po wykonaniu konfiguracji systemu operacyjnego oraz systemu zabezpieczeń Check Point VPN-1/FireWall-1 zalecane jest wykonanie całościowej kopii Backup i zapisanie jej w bezpiecznym miejscu. Kopie Backup wykonuje się w menu Backup Create Inne przydatne narzędzia z konsoli Siemens Web GUI to m.in.: FireWall-1 Stop zatrzymanie modułu VPN-1/FireWall-1, FireWall-1 Start uruchomienie modułu VPN-1/FireWall-1, Toolbox System shutdown zatrzymanie urządzenia, Toolbox Restart network restart modułów sieciowych, Toolbox Network status odczyt konfiguracji sieci, Toolbox File Editor editor plików tekstowych, Toolbox Web Shell konsola uruchamiania poleceń systemowych. Bezpieczne wyłączenie urządzenia może odbywać się z Web GUI lub za pomocą poleceń z linii komend: #shutdown 1 #poweroff 2002 CLICO SP. Z O.O. WSZELKIE PRAWA ZASTRZEŻONE 10
