1 Chassis WAX2 firmy Sony (cz.1) Andrzej Brzozowski W artykule opisano chassis WAX2 firmy Sony stosowane w telewizorach LCD. Chassis WAX2 stosowane jest w modelach telewizorów: KDL-26S2000 E/U KDL-32S2000 E/U KDL-40S2000 E/U KDL-46S2000 E/U KDL-26S20 E/U KDL-32S20 E/U KDL-40S20 E/U KDL-46S20 E/U KDL-26S2020 E/U KDL-32S2020 E/U Główne cechy chassis duża jasność świecenia panelu LCD (500cd/m 2 ), duży kontrast (1300:1), szeroki kąt widzenia (±80 ), panel LCD o rozdzielczości WXGA ( ), ekran 16:9 standardy: B/G/H, L, I, D/K, cyfrowa telewizja DVB-T, PAL/PAL60/SECAM/NTSC 3.58/ NTSC 4.43 zintegrowana cyfrowa głowica telewizyjna DVB-T teletekst poziom 1.5, pamięć 250 stron OSD 18 języków HD Ready wejścia HDMI, PC niski pobór mocy układ podświetlania z lampą CCFL interfejs LVDS Tor wideo procesor wideo: układ kompensacji ruchu i poprawy krawędzi obrazu, układ poprawy kontrastu, układ redukcji szumów MPEG, układ korekcji kolorów możliwość odbioru systemu 80i / PAL Progressive tryby wyświetlania obrazu: 4:3, 14:9, Wide funkcja zamrażania obrazu Tor fonii cyfrowy wzmacniacz fonii funkcja Surround moc wyjściowa fonii 2 W G1 Board Power Supply Unit BE Board Main Processor & Video Processor FEE Board Dig Processor TUE Board Hybrid Tuner H3E Board LED, SIRCS AE Board - AV Switch, Audio Processor & Amplifier H2E Board AV I/O Rys.1. Widok chassis WAX2 w telewizorze KDL26S2000

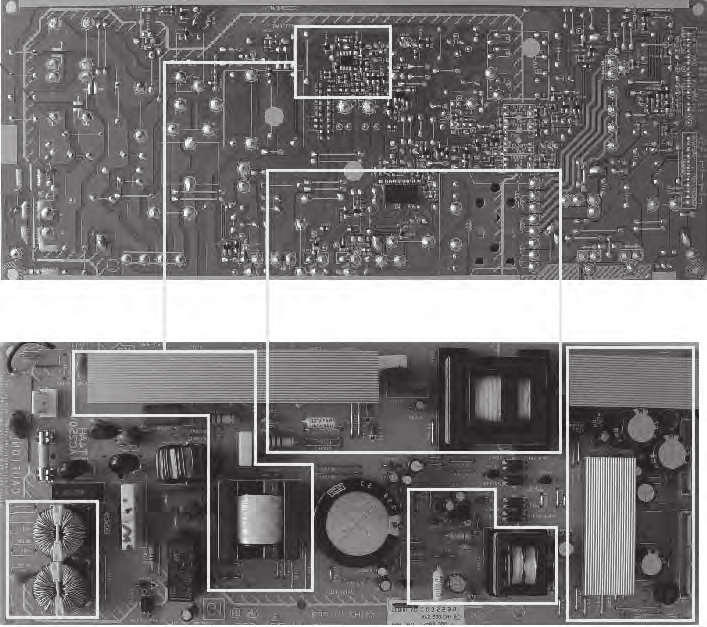

2 Chassis WAX2 Na rysunku 1 przedstawiono widok chassis WAX2 w telewizorze KDL 26S2000. Na rysunku 2 przedstawiono schemat blokowy chassis WAX2. W tablicy 1 wymienione są moduły chassis WAX2. Tablica 1. Moduły chassis WAX2 Nazwa modułu AE BE FEE G1 G2 H1E H2E H3E H6E TUE Funkcja Przełączanie sygnałów AV, procesor fonii, wzmacniacz fonii Główny procesor, procesor wideo Procesor sterujący Układ zasilania (26 i 32 cale) Układ zasilania (40 i 46 cale) Moduł przełączników Wejścia / wyjścia AV (26, 32, 30 cali) Dioda LED, odbiornik podczerwieni Wejścia / wyjścia AV (40 cali) Głowica hybrydowa W tablicy 2 wymienione są układy scalone chassis WAX2. Układ zasilania chassis WAX2 Układ zasilania znajduje się na module: G1 w telewizorach 26 i 32 cali, G2 w telewizorach 40 i 46 cali. Zasilacz pracuje z napięciem sieci z zakresu 0-240VAC. Na rysunku 3 przedstawiono schemat blokowy układu zasilania chassis WAX2 (moduły G1, G2). Bez nawiasów oznaczenia schematowe elementów w module G1. W nawiasach oznaczenia schematowe elementów w module G2. Filtr wejściowy Filtr usuwa sygnały w.cz. wchodzące do lub wychodzące z chassis przez wejście napięcia zasilającego sieci. Układ PFC Układ PFC (korekcja współczynnika PF) jest aktywnym filtrem. Zadaniem tego układu jest poprawa kształtu prądu pobieranego z sieci zasilającej. Zasilacz z układem PFC spełnia wymagania normy na harmoniczne wejściowego prądu z sieci zasilającej. Elementy układu PFC na module G1: IC6301, L62, Q62. Elementy układu PFC na module G2: IC6502, L6502, Q6500, Q6504. Tablica 2. Układy scalone chassis WAX2 Układ Moduł Oznaczenie schematowe Funkcja CXA2069Q AE IC2001 Przełączanie sygnałów AV MSP44K AE IC7001 Procesor fonii M61571AFP AE IC7007 Wzmacniacz mocy fonii NJM4558V AE IC7601 Wzmacniacz sygnału wyjściowego fonii NJM3414AV AE IC7601 Wzmacniacz sygnału do słuchawek MB91305 BE IC01 Mikrokontroler S29AL016D70 BE IC02 Pamięć Flash ROM LM393DT BE IC03 Link Komparator PST 3629UL BE IC04 Układ Reset M24256-BWMN6T BE IC05 Pamięć EEPROM TMP75AIDR BE IC07 Czujnik temperatury SN74LV132APWR BE IC08 Układ logiki S-35390A-J8T1 BE IC09 Ekspander portów CXD9199CG BE IC5000 Procesor wideo Trident SVP-PX SN74CBTLV3245APWR BE IC5201 / IC5202 Mikrokontroler I/F EM6A9320B1-5MGN BE IC5500 Pamięć SDRAM 128 Mbit M24C02-WMN6T BE IC6000 Pamięć EEPROM (wejście PC EDID) BR24L02F-WE2 BE IC9001 Pamięć EEPROM (HDMI IN EDID) BD9775FV BE IC7000 Konwerter DC-DC UPD61123F1-0-KA3-A FEE IC30 Procesor EMMA2L EDD1216AATA-6B-E FEE IC3200 Pamięć SRAM K9F2808U0C-PCB0T FEE IC3206 Pamięć Flash 74LVC541APW FEE IC IC3312 Bufor i układ sterujący linii FA5501AN G1 IC6309 Układ PFC MIP2H2 G1 IC64 Układ sterujący zasilacz STANDBY CXD984 G1 IC6501 Układ sterujący zasilacza głównego FA5501AN G2 IC6502 Układ PFC CXD984 G2 IC60 Układ sterujący zasilacza głównego MIP2H2 G2 IC6301 Układ sterujący zasilacz STANDBY BTD-HF431Z TUE TUE TU3901 Głowica hybrydowa

3 w.cz. Moduł TUE I2C-B TS Głowica PCMICA Procesor EMMA2L Serwis Moduł FEE I2S SPI-A D-Comp [15:0] CLK/Hs/Vs I2C-A UART Procesor główny MB91305 Moduł BE 16bit BUS Flash B I2C-C EEPROM 8bit Multiplex Bus PC Audio PC HDMI Audio HDMI Hs/Vs PC-RGB Y/C Y/C Comp Comp TMDS DDR SDRAM 4Mx32bit Procesor Wideo Trident SVP-PX Panel LCD Układ podświetlenia D/A I2S SCART1 SCART2 COMP (S)Video1 -Y/C Fonia-tuner Moduł AE/H Procesor fonii MSP44K Wzmacniacz mocy Wzmacniacz słuchawkowy Wyjście fonii Rys.2. Schemat blokowy chassis WAX2 Napięcie wyjściowe z układu PFC w trybie normalnej pracy mieści się w zakresie 390V-400V DC. W trybie STANDBY napięcie wyjściowe z układu PFC wynosi 3V DC (pomiar na katodzie diody D6506). Zasilacz STANDBY W zasilaczu zastosowano układ scalony MIP2H2 i transformator T62 w module G1 (T6301 w module G2). Układ wytwarza dwa napięcia: 3.3V do zasilania głównego mikrokontrolera, odbiornika podczerwieni, R62 (R6002) 17.5V do zasilania zasilacza głównego. jest przetwornicą rezonansową ze stopniem wyjściowym typu Half-Bridge. Układ scalony CXD984H (następca układu MCZ3001D) steruje dwoma tranzystorami MOSFET. Zasilacz wytwarza napięcia wyjściowe: 18V do zasilania panelu LCD 15V do zasilania toru fonii 33V do zasilania głowicy DC 390V (STANDBY 3V) 0-240VAC Filtr wejściowy LF61,LF62 (L6000,L6001) RY61 (RY6003) Prostownik D61 (D6000) Układ PFC IC6301,L62,Q62 (IC6502,L6502,Q6500, Q6504) Bezpiecznik R6505 (R62) IC6501,Q6502,Q6503, T6501 (IC60,Q60,Q61, T62,T63) 15V.5V 33V 18V 18V* Wyłącznik Q68,Q69 (Q6400,Q6401) PH62,Q62 (PH6400,Q6402) ON-HIGH STBY-LOW POWER_ON 17.5V ON-HIGH STBY-LOW RELAY_ON Zasilacz STANDBY IC64,T62 (IC6301,T6301) 3.3V Rys.3. Schemat blokowy układu zasilania chassis WAX2 - moduły G1, G2

4 .5V. Układ zasilacza jest załączany sygnałem POWER_ON z wyprowadzenia 32 mikrokontrolera IC01. Sygnał z mikrokontrolera podawany jest do zasilacza przez wyprowadzenie 2 złącza CN6203 w module G1 lub wyprowadzenie 2 złącza CN6202 w module G2. Stan wysoki na linii POWER_ON załącza zasilacz w tryb normalnej pracy, stan niski przełącza zasilacz w tryb Standby. Zasilacz Standby Na rysunku 4 przedstawiono schemat zasilacza Standby w module G2. Zasilacz Standby pracuje od momentu załączenia telewizora do sieci zasilającej. Wyłączenie zasilacza następuje po odłączeniu telewizora od gniazda sieciowego. W zasilaczu jako układ kluczujący uzwojeniem transformatora T62 (moduł G1) lub T6301 (moduł G2) wykorzystano układ scalony MIP2H2. Układ wytwarza dwa napięcia zasilające: 3.3V zasilające procesor główny, procesor EMMA, odbiornik podczerwieni, 17.5V zasilający zasilacz główny. Napięcie 17.5V do zasilacza głównego podawane jest przez układ przełączający z tranzystorami Q68, Q69 (moduł G1) lub Q6400, Q6401 (moduł G2). Sygnał sprzężenia stanowi napięcie 3.3V podawane do układu IC6201 (G1) lub IC6302 (G2) i następnie przez transoptor PH62 (moduł G1) lub PH6301 (moduł G2) podawane do wejścia sygnału sprzężenia zwrotnego układu sterującego MIP2H2. W tablicy 3 przedstawiono opis wyprowadzeń układu MIP2H2. Tablica 3. Wyprowadzenia układu MIP2H2 Wyprowadzenie Funkcja VDC VAC / Hz 1 VDD 6V 2 FB 1.8V 3 OLP 0V 4 VCC 13V 5 Dren 390V ~ 500Vp-p (45kHz) 7-8 Źródło 0V Na rysunku 5 przedstawiono schemat zasilacza głównego - moduł G2. jest przetwornicą rezonansową z układem sterującym CXD984-H i stopniem wyjściowym z dwoma tranzystorami MOSFET Q6502, Q6503 (moduł G1) lub Q60, Q61 (moduł G2). Układ sterujący wyposażony jest w wejście monitorujące napięcie wejściowe (wyprowadzenie 1 VSEN). Do wejścia VSEN podawane jest napięcie wejściowe z dzielnika napięcia wejściowego. Napięcie to w układzie scalonym podawane jest do układu zabezpieczającego przed za dużym i za niskim napięciem wejściowym (funkcje LVP i OVP). Układ CXD984-H posiada zabezpieczenie przed przeciążeniem na wyjściu (funkcja OCP). Napięciem wejściowym dla tego układu jest napięcie z rezystora pomiarowego R6517 (moduł G1) lub R6121/6122 (moduł G2) podawane do wejścia 16. Napięcie to jest proporcjonalne do prądu tranzystorów kluczujących. W układzie scalonym napięcie to służy do regulacji impulsów kluczujących tranzystory MOSFET. Dodatkowo jeżeli przeciążenie występuje przez dłuższy czas, układ OCP zatrzymuje pracę 17.5V D6305 ERB20-TB3 1 T V (STBY 3V) R6300 /0.5W C63 1n/630V R6301 0k/1W C6309 0µ/50V V D6304 ERA22-08KFLB 8 D6306 D1NS4-TR2 C µ/16V 6 C6305 0n/16V S S D VDD FB OLP VCC IC6301 MIP2H2 C µ/50V D6302 ERB20-TB3 D6303 ERB20-TB3 D6301 R k R C6313 R6304 R k C6316 0n/16V R R6308 C6306 0p/50V C µ/50V PH6301 PC123Y22JOOF IC6302 MM1530ATT R k R k Rys.4. Schemat zasilacza Standby w module G2

5 przetwornicy. Czas po którym przetwornica wyłącza się w przypadku przeciążenia jest ustalany wartością kondensatora C65 przyłączonego do wyprowadzenia 12. Wyprowadzenie 2 układu scalonego to wejście napięcia sprzężenia zwrotnego. W przypadku braku napięcia wejściowego na wejściu 2 przetwornica wyłącza się po czasie określonym wartością kondensatora C65 (jest to taki sam czas jak czas zadziałania zabezpieczenia przed przeciążeniem). Gdy generator w układzie scalonym zostanie zatrzy VSEN VD FB Ct NC Rt VGH VS VB PROT NC VGL SS NC VC1 OCP P VC R D67 M1FM3 D64 UMZ16NT6 D62 BAT54 C68 220n D63 UF4005 R D65 UMZ16NT6 C69 47u/25V Q60 2SK3568 R6118 Q61 2SK3568 R6119 C p V R /2W R /2W T62 T63 C n 800V R V (Standby 3V) z układu PFC Standby R V (z przełącznika Standby) R65 Q6405 R66 D68 MA113 R67 R68 R69 240k R61 27k R64 47k C63 n R6113 C64 1n R k C65 u/50v C65 4.7u/50V C62 0u/25V D66 M1FM3 C60 n R63 0 R61 2R2 IC60 CXD984-H R6123 R PH60 PC123Y22J D6200 D6201 D6207 D6208 D6202 D6203 R6200 IC6200 R6201 C n.5V 18V 15V Rys.5. Schemat zasilacza głównego moduł G2

6 Tablica 4. Wyprowadzenia układu CXD984-H Wypr. Nazwa Funkcja 1 Vsen Wejście napięcia proporcjonalnego do napięcia sieci zasilającej; wejście sygnału włączającego i wyłączającego zasilacz 2 FB Wejście sygnału sprzężenia zwrotnego 3 Ct Kondensator określający częstotliwość pracy przetwornicy i częstotliwość działania każdego zabezpieczenia 4 NC - 5 Rt Rezystor określający minimalną częstotliwość pracy przetwornicy 6-11 Masa 12 PROT Kondensator określający czas działania zabezpieczeń OCP, OVP 13 NC - 14 SS Kondensator układu miękkiego startu 15 Vc1 Napięcie zasilające układ regulacji. Napięcie startowe 14.5V Napięcie zatrzymujące pracę przetwornicy 8.5V 16 OCP Wejście napięcia dla układu zabezpieczenia przed przeciążeniem (OCP) 17 Vc2 Wyjście napięcia zasilającego V 18 P Masa układu sterującego dolnym tranzystorem 19 NC - 20 VG(L) Wyjście impulsów sterujących dolnym tranzystorem 21 VB Napięcie zasilające układ sterujący górnym tranzystorem 22 Vs Napięcie odniesienia dla układu sterującego górnym tranzystorem 23 VG(H) Wyjście impulsów sterujących górnym tranzystorem 24 VD Wejście startowe Drain-Kick many, jego ponowna praca jest możliwa dopiero po określonym czasie. Jeżeli wyłączenie i włączenie generatora wystąpi czterokrotnie, przetwornica zostanie wyłączona. Ponowne włączenie przetwornicy będzie możliwe dopiero po wyłączeniu telewizora z sieci zasilającej i ponownym włączeniu do sieci. Elementy D6505 i C65 (moduł G1) lub D63 i C68 (moduł G2) stanowią układ bootstrap, który ładuje kondensator C65 (G1) lub C68 (G2) do napięcia Vc2 wyprowadzenie 17 układu scalonego. Napięcie z tego kondensatora służy do zasilania układu sterującego bramką górnego tranzystora Q6502 (G1) lub Q60 (G2). Wyprowadzenie 1 układu VSEN jest wykorzystane do włączania i wyłączania zasilacza. W trybie Standby wyprowadzenie 1 jest zwarte przez załączony tranzystor Q6501 (G1) lub Q6405 (G2). Tranzystor sterowany jest napięciem podawanym z wyprowadzenia 32 mikrokontrolera IC01. Sygnał z mikrokontrolera jest podawany do bazy tranzystora Q6501 (G1) lub Q6405 (G2) przez transoptor PH62 (G1) lub PH6400 (G2). Napięcie sprzężenia zwrotnego jest próbką napięcia wyjściowego 18V i podawane jest do wejścia 2 FB układu scalonego przez transoptor PH6501 (G1) lub PH60 (G2). Zasilacz wytwarza napięcia wyjściowe: 18V do zasilania inwertera i panelu LCD, Filtr sieciowy Zasilacz standby Strona wtórna Układ Power Factor Correction 15V do zasilania toru fonii, 33V do zasilania głowicy,.5v. Rys.6. Lokalizacja układów na płycie zasilacza G1 Tablica 4 zawiera opis wyprowadzeń układu CXD984-H. Na rysunku 6 pokazano lokalizację układów na płycie zasilacza G1. } Ciąg dalszy w następnym numerze
