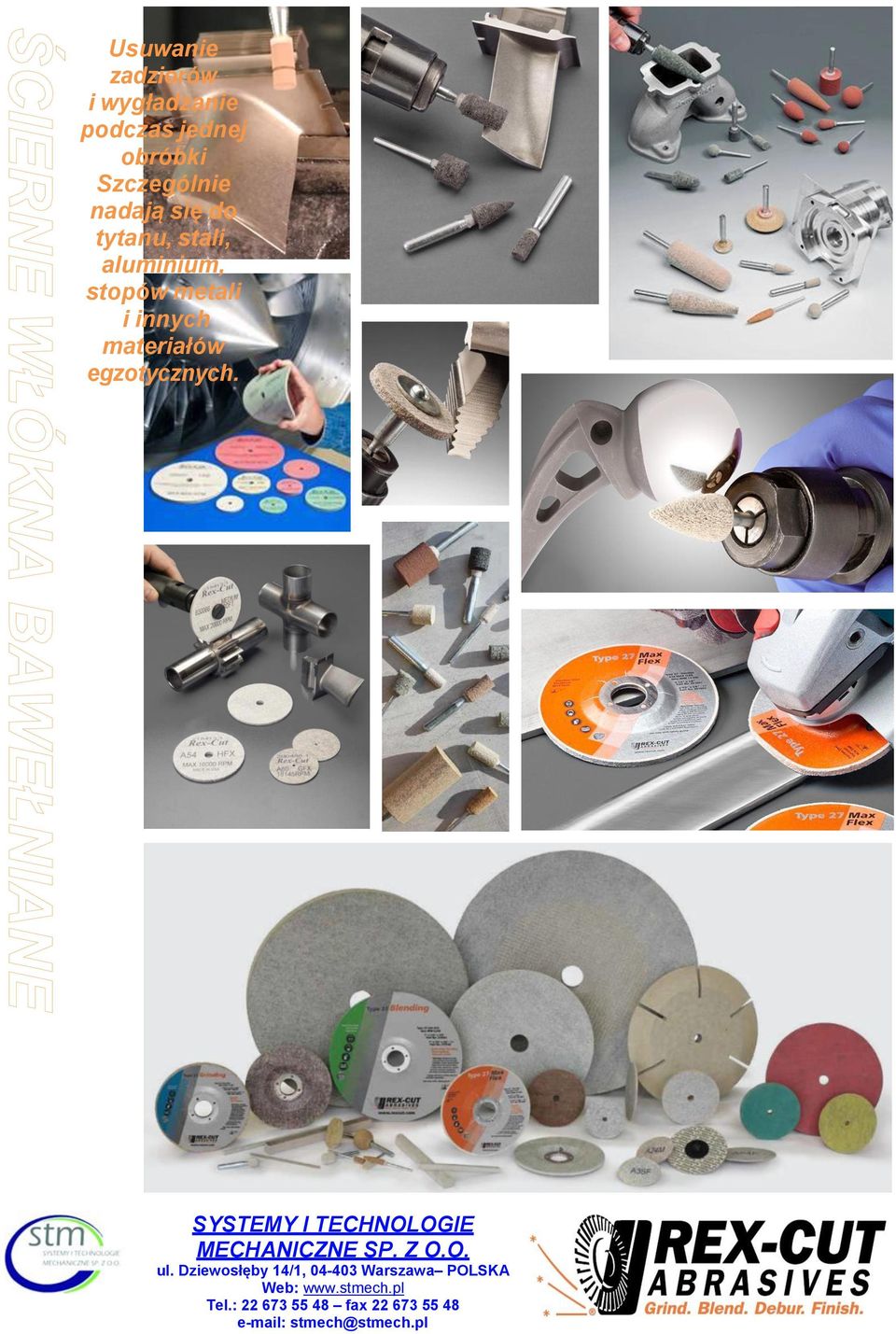

1 Usuwanie zadziorów i wygładzanie podczas jednej obróbki Szczególnie nadają się do tytanu, stali, aluminium, stopów metali i innych materiałów egzotycznych. SYSTEMY I TECHNOLOGIE MECHANICZNE SP. Z O.O. ul. Dziewosłęby 14/1, Warszawa POLSKA Web: Tel.: fax stmech@stmech.pl

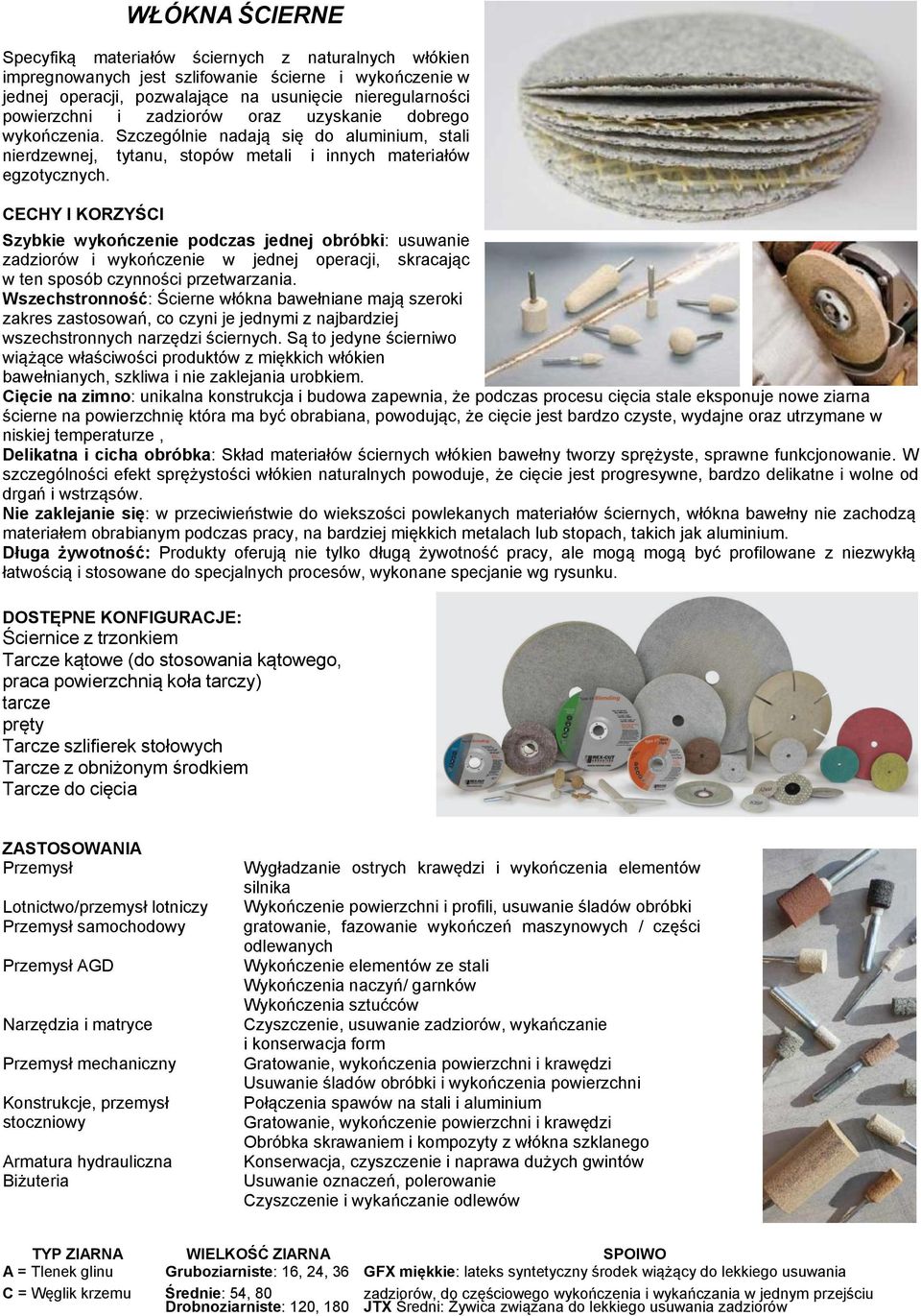

2 WŁÓKNA ŚCIERNE Specyfiką materiałów ściernych z naturalnych włókien impregnowanych jest szlifowanie ścierne i wykończenie w jednej operacji, pozwalające na usunięcie nieregularności powierzchni i zadziorów oraz uzyskanie dobrego wykończenia. Szczególnie nadają się do aluminium, stali nierdzewnej, tytanu, stopów metali i innych materiałów egzotycznych. CECHY I KORZYŚCI Szybkie wykończenie podczas jednej obróbki: usuwanie zadziorów i wykończenie w jednej operacji, skracając w ten sposób czynności przetwarzania. Wszechstronność: Ścierne włókna bawełniane mają szeroki zakres zastosowań, co czyni je jednymi z najbardziej wszechstronnych narzędzi ściernych. Są to jedyne ścierniwo wiążące właściwości produktów z miękkich włókien bawełnianych, szkliwa i nie zaklejania urobkiem. Cięcie na zimno: unikalna konstrukcja i budowa zapewnia, że podczas procesu cięcia stale eksponuje nowe ziarna ścierne na powierzchnię która ma być obrabiana, powodując, że cięcie jest bardzo czyste, wydajne oraz utrzymane w niskiej temperaturze, Delikatna i cicha obróbka: Skład materiałów ściernych włókien bawełny tworzy sprężyste, sprawne funkcjonowanie. W szczególności efekt sprężystości włókien naturalnych powoduje, że cięcie jest progresywne, bardzo delikatne i wolne od drgań i wstrząsów. Nie zaklejanie się: w przeciwieństwie do wiekszości powlekanych materiałów ściernych, włókna bawełny nie zachodzą materiałem obrabianym podczas pracy, na bardziej miękkich metalach lub stopach, takich jak aluminium. Długa żywotność: Produkty oferują nie tylko długą żywotność pracy, ale mogą mogą być profilowane z niezwykłą łatwością i stosowane do specjalnych procesów, wykonane specjanie wg rysunku. DOSTĘPNE KONFIGURACJE: Ściernice z trzonkiem Tarcze kątowe (do stosowania kątowego, praca powierzchnią koła tarczy) tarcze pręty Tarcze szlifierek stołowych Tarcze z obniżonym środkiem Tarcze do cięcia ZASTOSOWANIA Przemysł Lotnictwo/przemysł lotniczy Przemysł samochodowy Przemysł AGD Narzędzia i matryce Przemysł mechaniczny Konstrukcje, przemysł stoczniowy Armatura hydrauliczna Biżuteria Wygładzanie ostrych krawędzi i wykończenia elementów silnika Wykończenie powierzchni i profili, usuwanie śladów obróbki gratowanie, fazowanie wykończeń maszynowych / części odlewanych Wykończenie elementów ze stali Wykończenia naczyń/ garnków Wykończenia sztućców Czyszczenie, usuwanie zadziorów, wykańczanie i konserwacja form Gratowanie, wykończenia powierzchni i krawędzi Usuwanie śladów obróbki i wykończenia powierzchni Połączenia spawów na stali i aluminium Gratowanie, wykończenie powierzchni i krawędzi Obróbka skrawaniem i kompozyty z włókna szklanego Konserwacja, czyszczenie i naprawa dużych gwintów Usuwanie oznaczeń, polerowanie Czyszczenie i wykańczanie odlewów TYP ZIARNA WIELKOŚĆ ZIARNA SPOIWO A = Tlenek glinu C = Węglik krzemu Gruboziarniste: 16, 24, 36 GFX miękkie: lateks syntetyczny środek wiążący do lekkiego usuwania Średnie: 54, 80 zadziorów, do częściowego wykończenia i wykańczania w jednym przejściu Drobnoziarniste: 120, 180 JTX Średni: Żywica związana do lekkiego usuwania zadziorów

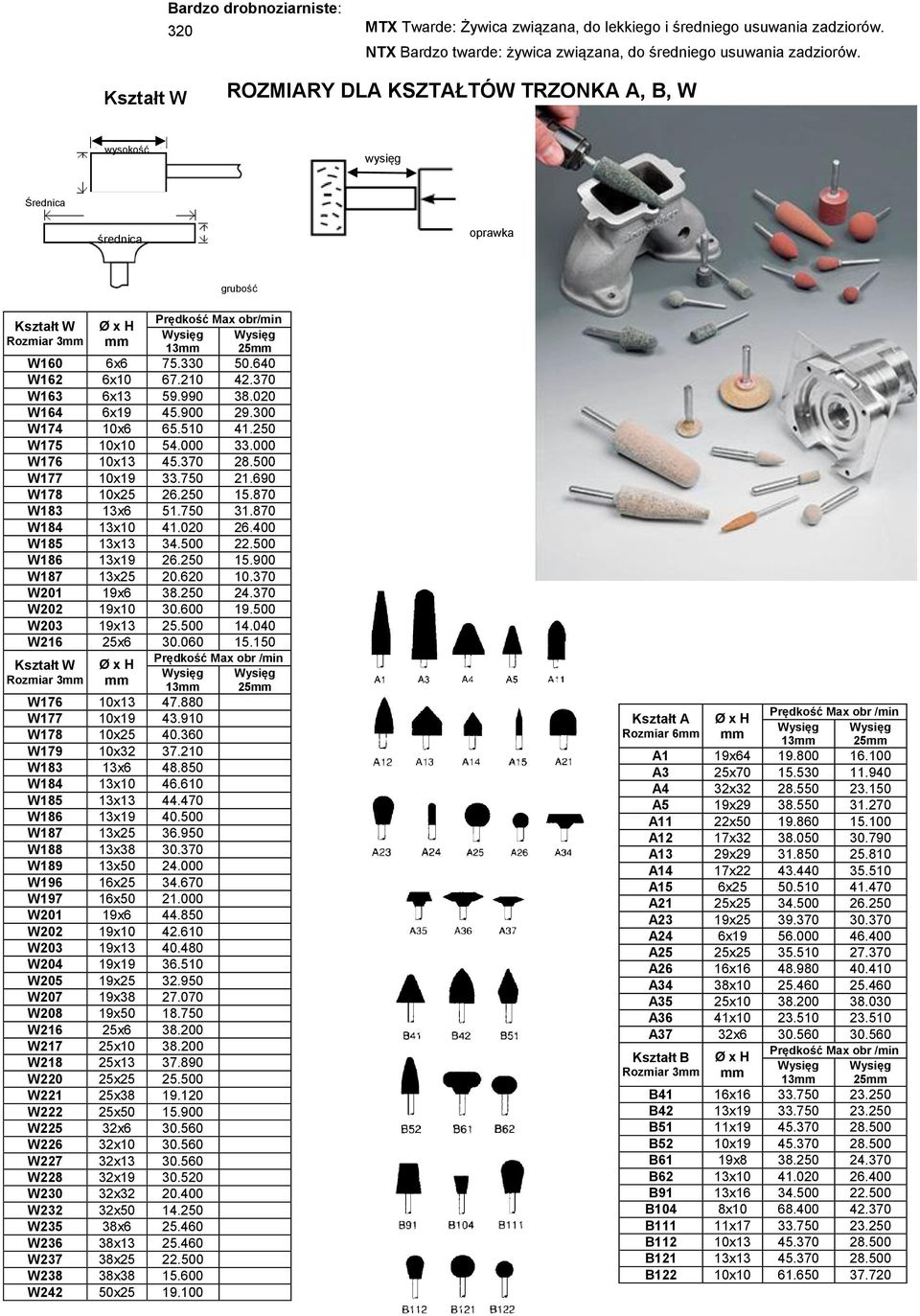

3 Bardzo drobnoziarniste: 320 MTX Twarde: Żywica związana, do lekkiego i średniego usuwania zadziorów. NTX Bardzo twarde: żywica związana, do średniego usuwania zadziorów. Kształt W ROZMIARY DLA KSZTAŁTÓW TRZONKA A, B, W wysokość wysięg Średnica średnica oprawka grubość Prędkość Max obr/min Kształt W Ø x H Wysięg Wysięg Rozmiar 3mm mm 13mm 25mm W160 6x W162 6x W163 6x W164 6x W174 10x W175 10x W176 10x W177 10x W178 10x W183 13x W184 13x W185 13x W186 13x W187 13x W201 19x W202 19x W203 19x W216 25x Kształt W Rozmiar 3mm Ø x H mm W176 10x W177 10x W178 10x W179 10x W183 13x W184 13x W185 13x W186 13x W187 13x W188 13x W189 13x W196 16x W197 16x W201 19x W202 19x W203 19x W204 19x W205 19x W207 19x W208 19x W216 25x W217 25x W218 25x W220 25x W221 25x W222 25x W225 32x W226 32x W227 32x W228 32x W230 32x W232 32x W235 38x W236 38x W237 38x W238 38x W242 50x Prędkość Max obr /min Wysięg Wysięg 13mm 25mm Prędkość Max obr /min Kształt A Ø x H Wysięg Wysięg Rozmiar 6mm mm 13mm 25mm A1 19x A3 25x A4 32x A5 19x A11 22x A12 17x A13 29x A14 17x A15 6x A21 25x A23 19x A24 6x A25 25x A26 16x A34 38x A35 25x A36 41x A37 32x Prędkość Max obr /min Kształt B Ø x H Wysięg Wysięg Rozmiar 3mm mm 13mm 25mm B41 16x B42 13x B51 11x B52 10x B61 19x B62 13x B91 13x B104 8x B111 11x B112 10x B121 13x B122 10x

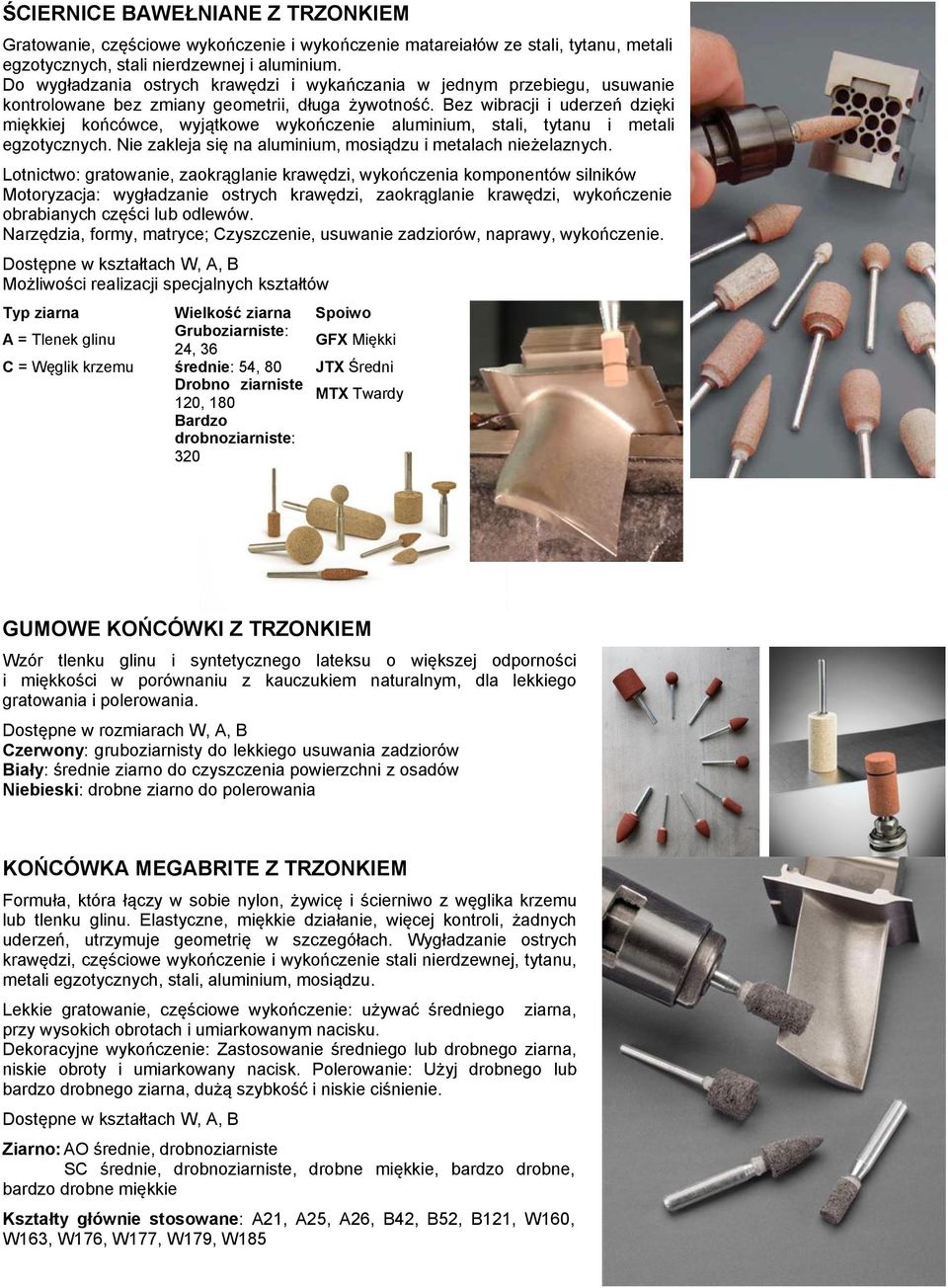

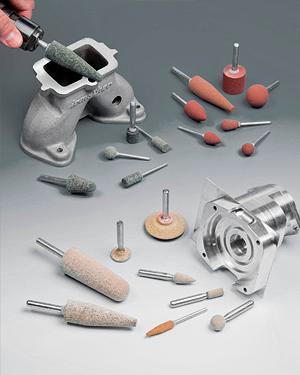

4 ŚCIERNICE BAWEŁNIANE Z TRZONKIEM Gratowanie, częściowe wykończenie i wykończenie matareiałów ze stali, tytanu, metali egzotycznych, stali nierdzewnej i aluminium. Do wygładzania ostrych krawędzi i wykańczania w jednym przebiegu, usuwanie kontrolowane bez zmiany geometrii, długa żywotność. Bez wibracji i uderzeń dzięki miękkiej końcówce, wyjątkowe wykończenie aluminium, stali, tytanu i metali egzotycznych. Nie zakleja się na aluminium, mosiądzu i metalach nieżelaznych. Lotnictwo: gratowanie, zaokrąglanie krawędzi, wykończenia komponentów silników Motoryzacja: wygładzanie ostrych krawędzi, zaokrąglanie krawędzi, wykończenie obrabianych części lub odlewów. Narzędzia, formy, matryce; Czyszczenie, usuwanie zadziorów, naprawy, wykończenie. Dostępne w kształtach W, A, B Możliwości realizacji specjalnych kształtów Typ ziarna Wielkość ziarna Spoiwo A = Tlenek glinu Gruboziarniste: 24, 36 GFX Miękki C = Węglik krzemu średnie: 54, 80 JTX Średni Drobno ziarniste 120, 180 MTX Twardy Bardzo drobnoziarniste: 320 GUMOWE KOŃCÓWKI Z TRZONKIEM Wzór tlenku glinu i syntetycznego lateksu o większej odporności i miękkości w porównaniu z kauczukiem naturalnym, dla lekkiego gratowania i polerowania. Dostępne w rozmiarach W, A, B Czerwony: gruboziarnisty do lekkiego usuwania zadziorów Biały: średnie ziarno do czyszczenia powierzchni z osadów Niebieski: drobne ziarno do polerowania KOŃCÓWKA MEGABRITE Z TRZONKIEM Formuła, która łączy w sobie nylon, żywicę i ścierniwo z węglika krzemu lub tlenku glinu. Elastyczne, miękkie działanie, więcej kontroli, żadnych uderzeń, utrzymuje geometrię w szczegółach. Wygładzanie ostrych krawędzi, częściowe wykończenie i wykończenie stali nierdzewnej, tytanu, metali egzotycznych, stali, aluminium, mosiądzu. Lekkie gratowanie, częściowe wykończenie: używać średniego ziarna, przy wysokich obrotach i umiarkowanym nacisku. Dekoracyjne wykończenie: Zastosowanie średniego lub drobnego ziarna, niskie obroty i umiarkowany nacisk. Polerowanie: Użyj drobnego lub bardzo drobnego ziarna, dużą szybkość i niskie ciśnienie. Dostępne w kształtach W, A, B Ziarno: AO średnie, drobnoziarniste SC średnie, drobnoziarniste, drobne miękkie, bardzo drobne, bardzo drobne miękkie Kształty głównie stosowane: A21, A25, A26, B42, B52, B121, W160, W163, W176, W177, W179, W185

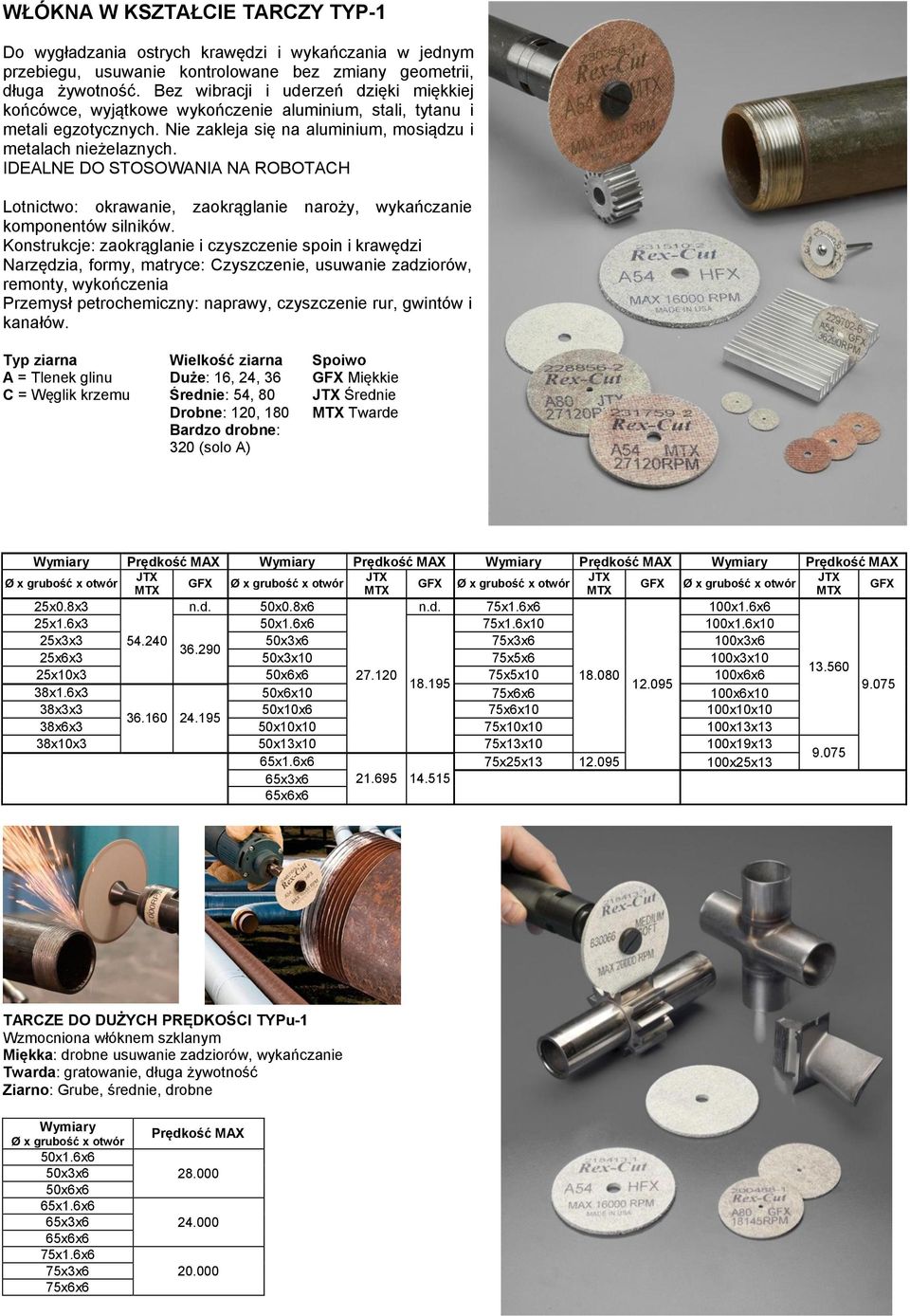

5 WŁÓKNA W KSZTAŁCIE TARCZY TYP-1 Do wygładzania ostrych krawędzi i wykańczania w jednym przebiegu, usuwanie kontrolowane bez zmiany geometrii, długa żywotność. Bez wibracji i uderzeń dzięki miękkiej końcówce, wyjątkowe wykończenie aluminium, stali, tytanu i metali egzotycznych. Nie zakleja się na aluminium, mosiądzu i metalach nieżelaznych. IDEALNE DO STOSOWANIA NA ROBOTACH Lotnictwo: okrawanie, zaokrąglanie naroży, wykańczanie komponentów silników. Konstrukcje: zaokrąglanie i czyszczenie spoin i krawędzi Narzędzia, formy, matryce: Czyszczenie, usuwanie zadziorów, remonty, wykończenia Przemysł petrochemiczny: naprawy, czyszczenie rur, gwintów i kanałów. Typ ziarna Wielkość ziarna Spoiwo A = Tlenek glinu Duże: 16, 24, 36 GFX Miękkie C = Węglik krzemu Średnie: 54, 80 JTX Średnie Drobne: 120, 180 MTX Twarde Bardzo drobne: 320 (solo A) Wymiary Prędkość MAX Wymiary Prędkość MAX Wymiary Prędkość MAX Wymiary Prędkość MAX Ø x grubość x otwór JTX JTX JTX JTX GFX Ø x grubość x otwór GFX Ø x grubość x otwór GFX Ø x grubość x otwór MTX MTX MTX MTX GFX 25x0.8x3 n.d. 50x0.8x6 n.d. 75x1.6x6 100x1.6x6 25x1.6x3 50x1.6x6 75x1.6x10 100x1.6x10 25x3x x3x6 75x3x6 100x3x x6x3 50x3x10 75x5x6 100x3x x10x3 50x6x x5x x6x x1.6x3 50x6x10 75x6x6 100x6x10 38x3x3 50x10x6 75x6x10 100x10x x6x3 50x10x10 75x10x10 100x13x13 38x10x3 50x13x10 75x13x10 100x19x13 65x1.6x6 75x25x x25x x3x x6x6 TARCZE DO DUŻYCH PRĘDKOŚCI TYPu-1 Wzmocniona włóknem szklanym Miękka: drobne usuwanie zadziorów, wykańczanie Twarda: gratowanie, długa żywotność Ziarno: Grube, średnie, drobne Wymiary Ø x grubość x otwór 50x1.6x6 50x3x6 50x6x6 65x1.6x6 65x3x6 65x6x6 75x1.6x6 75x3x6 75x6x6 Prędkość MAX

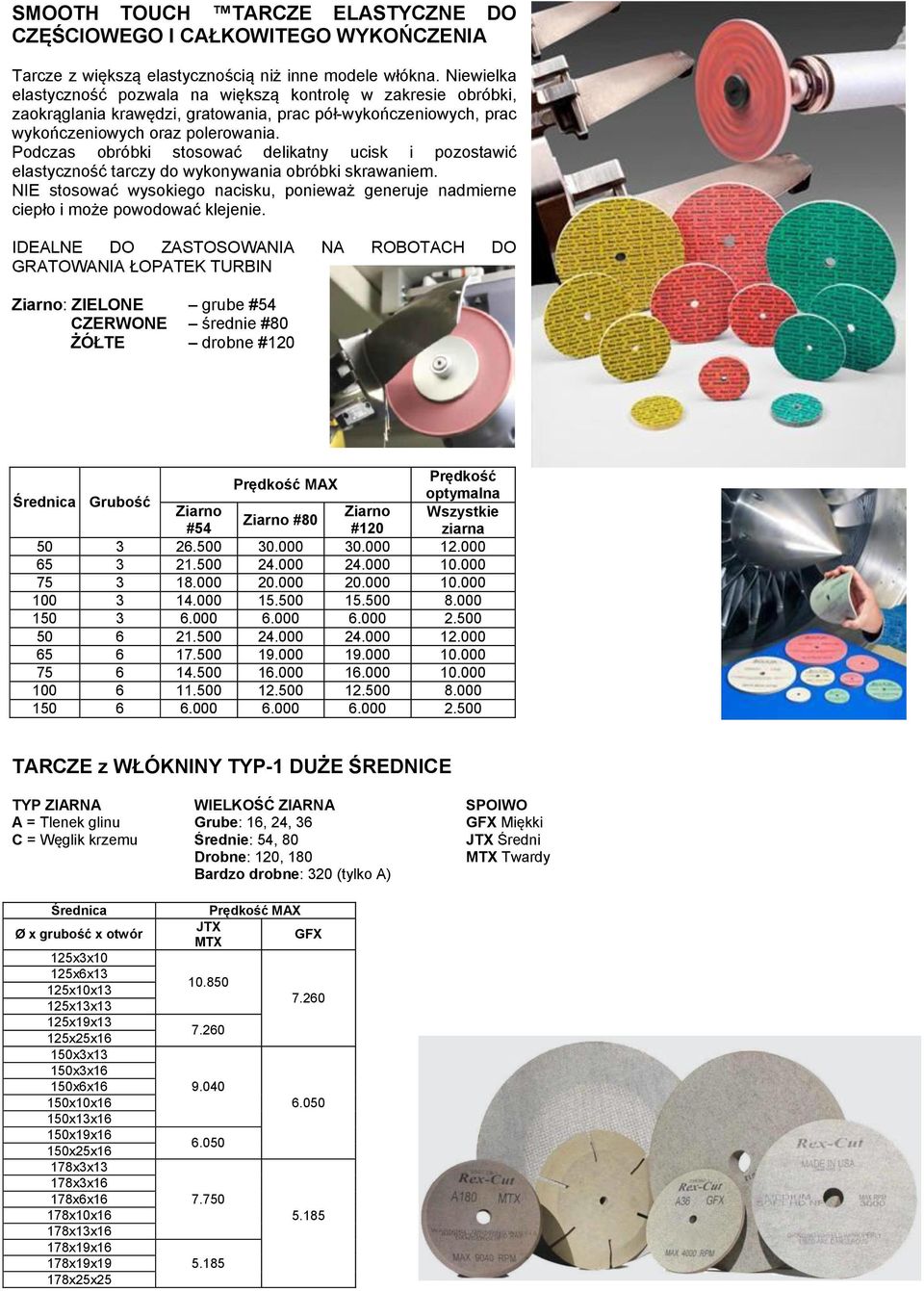

6 SMOOTH TOUCH TARCZE ELASTYCZNE DO CZĘŚCIOWEGO I CAŁKOWITEGO WYKOŃCZENIA Tarcze z większą elastycznością niż inne modele włókna. Niewielka elastyczność pozwala na większą kontrolę w zakresie obróbki, zaokrąglania krawędzi, gratowania, prac pół-wykończeniowych, prac wykończeniowych oraz polerowania. Podczas obróbki stosować delikatny ucisk i pozostawić elastyczność tarczy do wykonywania obróbki skrawaniem. NIE stosować wysokiego nacisku, ponieważ generuje nadmierne ciepło i może powodować klejenie. IDEALNE DO ZASTOSOWANIA NA ROBOTACH DO GRATOWANIA ŁOPATEK TURBIN Ziarno: ZIELONE grube #54 CZERWONE średnie #80 ŻÓŁTE drobne #120 Średnica Grubość Prędkość Prędkość MAX optymalna Ziarno Ziarno Wszystkie Ziarno #80 #54 #120 ziarna TARCZE z WŁÓKNINY TYP-1 DUŻE ŚREDNICE TYP ZIARNA WIELKOŚĆ ZIARNA SPOIWO A = Tlenek glinu Grube: 16, 24, 36 GFX Miękki C = Węglik krzemu Średnie: 54, 80 JTX Średni Drobne: 120, 180 MTX Twardy Bardzo drobne: 320 (tylko A) Średnica Ø x grubość x otwór 125x3x10 125x6x13 125x10x13 125x13x13 125x19x13 125x25x16 150x3x13 150x3x16 150x6x16 150x10x16 150x13x16 150x19x16 150x25x16 178x3x13 178x3x16 178x6x16 178x10x16 178x13x16 178x19x16 178x19x19 178x25x25 Prędkość MAX JTX GFX MTX

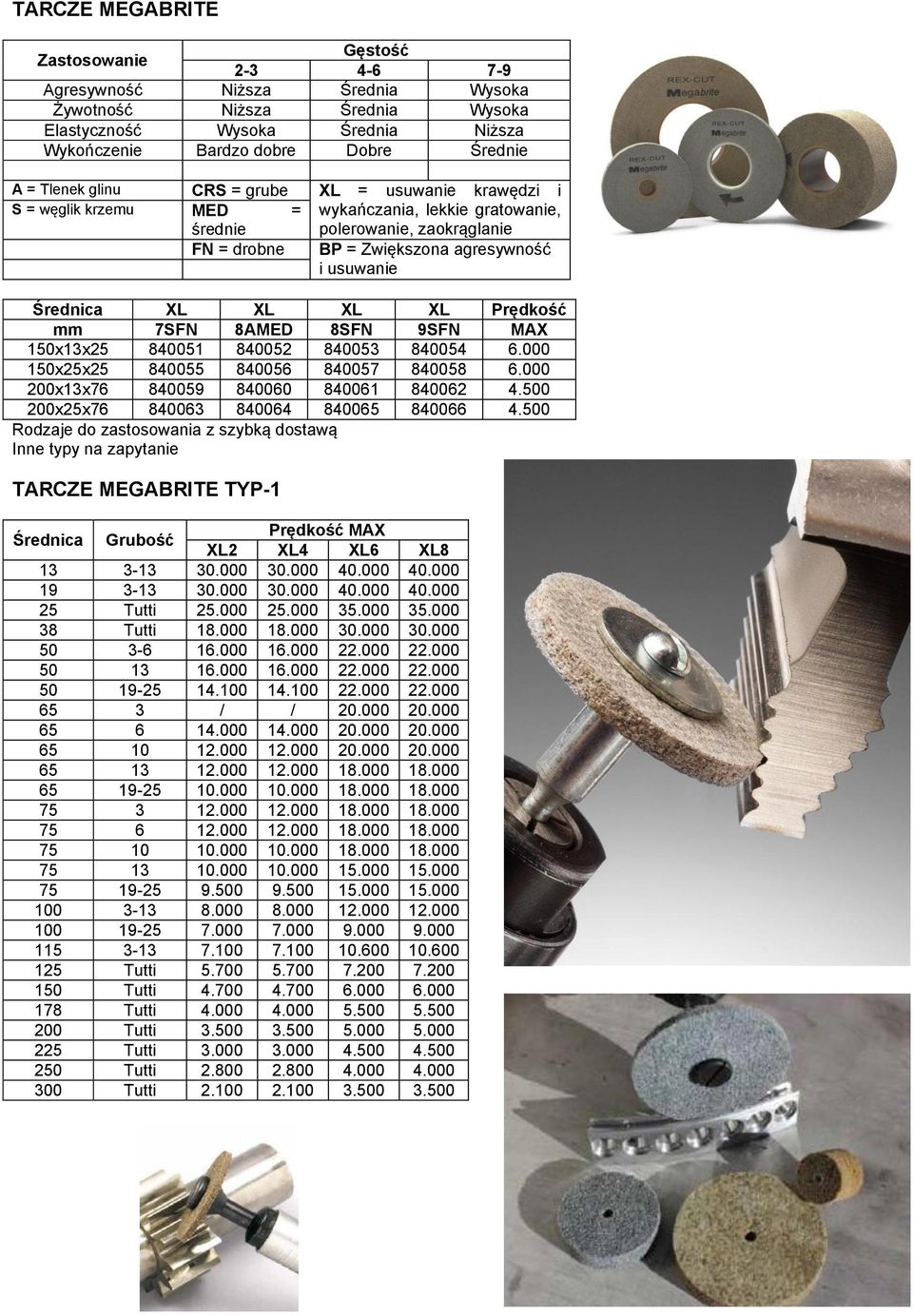

7 TARCZE MEGABRITE Zastosowanie Gęstość Agresywność Niższa Średnia Wysoka Żywotność Niższa Średnia Wysoka Elastyczność Wysoka Średnia Niższa Wykończenie Bardzo dobre Dobre Średnie A = Tlenek glinu CRS = grube XL = usuwanie krawędzi i S = węglik krzemu MED = wykańczania, lekkie gratowanie, średnie FN = drobne polerowanie, zaokrąglanie BP = Zwiększona agresywność i usuwanie Średnica XL XL XL XL Prędkość mm 7SFN 8AMED 8SFN 9SFN MAX 150x13x x25x x13x x25x Rodzaje do zastosowania z szybką dostawą Inne typy na zapytanie TARCZE MEGABRITE TYP-1 Średnica Grubość Prędkość MAX XL2 XL4 XL6 XL Tutti Tutti / / Tutti Tutti Tutti Tutti Tutti Tutti Tutti

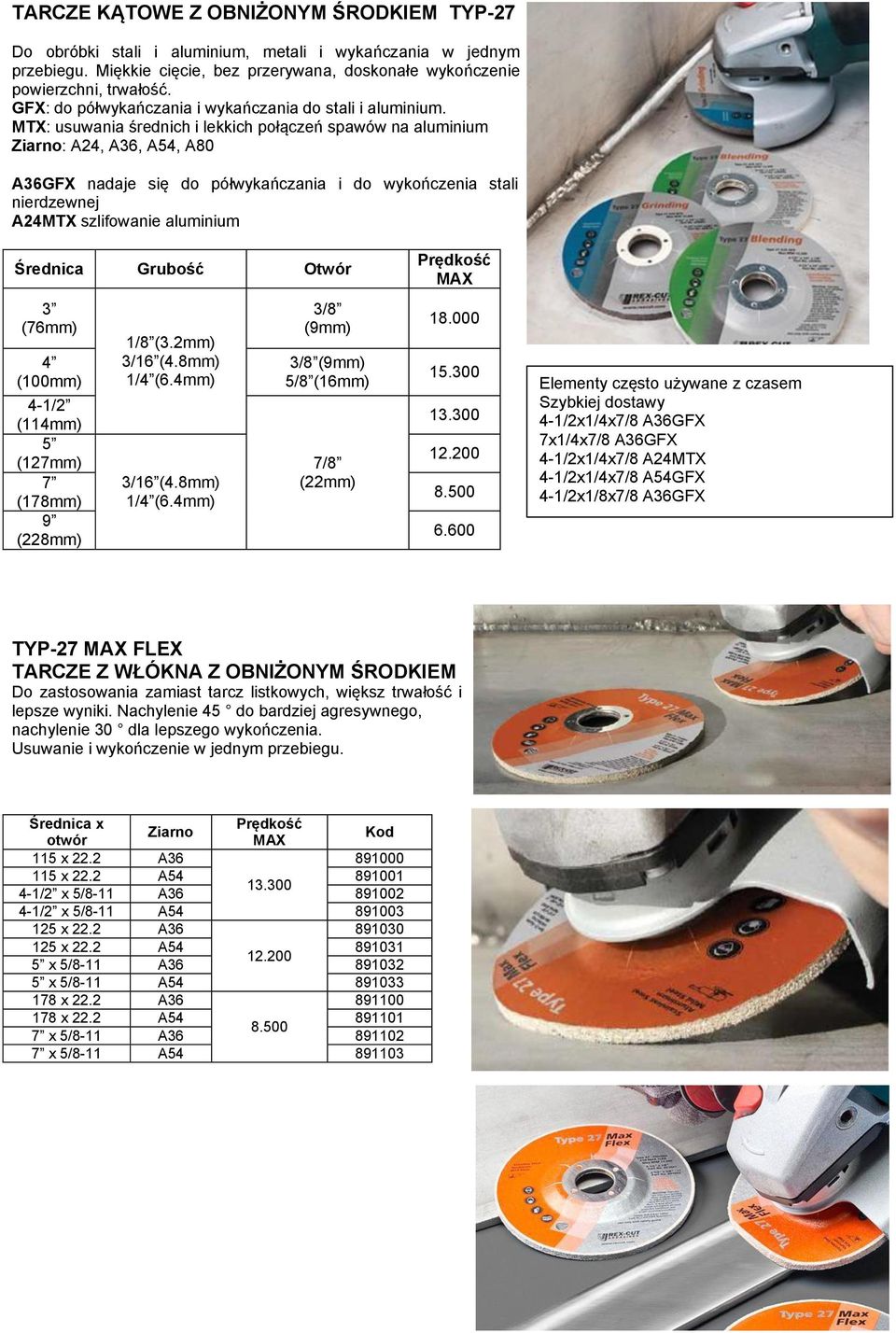

8 TARCZE KĄTOWE Z OBNIŻONYM ŚRODKIEM TYP-27 Do obróbki stali i aluminium, metali i wykańczania w jednym przebiegu. Miękkie cięcie, bez przerywana, doskonałe wykończenie powierzchni, trwałość. GFX: do półwykańczania i wykańczania do stali i aluminium. MTX: usuwania średnich i lekkich połączeń spawów na aluminium Ziarno: A24, A36, A54, A80 A36GFX nadaje się do półwykańczania i do wykończenia stali nierdzewnej A24MTX szlifowanie aluminium Średnica Grubość Otwór 3 (76mm) 4 (100mm) 4-1/2 (114mm) 5 (127mm) 7 (178mm) 9 (228mm) 1/8 (3.2mm) 3/16 (4.8mm) 1/4 (6.4mm) 3/16 (4.8mm) 1/4 (6.4mm) 3/8 (9mm) 3/8 (9mm) 5/8 (16mm) 7/8 (22mm) Prędkość MAX Elementy często używane z czasem Szybkiej dostawy 4-1/2x1/4x7/8 A36GFX 7x1/4x7/8 A36GFX 4-1/2x1/4x7/8 A24MTX 4-1/2x1/4x7/8 A54GFX 4-1/2x1/8x7/8 A36GFX TYP-27 MAX FLEX TARCZE Z WŁÓKNA Z OBNIŻONYM ŚRODKIEM Do zastosowania zamiast tarcz listkowych, większ trwałość i lepsze wyniki. Nachylenie 45 do bardziej agresywnego, nachylenie 30 dla lepszego wykończenia. Usuwanie i wykończenie w jednym przebiegu. Średnica x Prędkość Ziarno otwór MAX Kod 115 x 22.2 A x 22.2 A /2 x 5/8-11 A /2 x 5/8-11 A x 22.2 A x 22.2 A x 5/8-11 A x 5/8-11 A x 22.2 A x 22.2 A x 5/8-11 A x 5/8-11 A

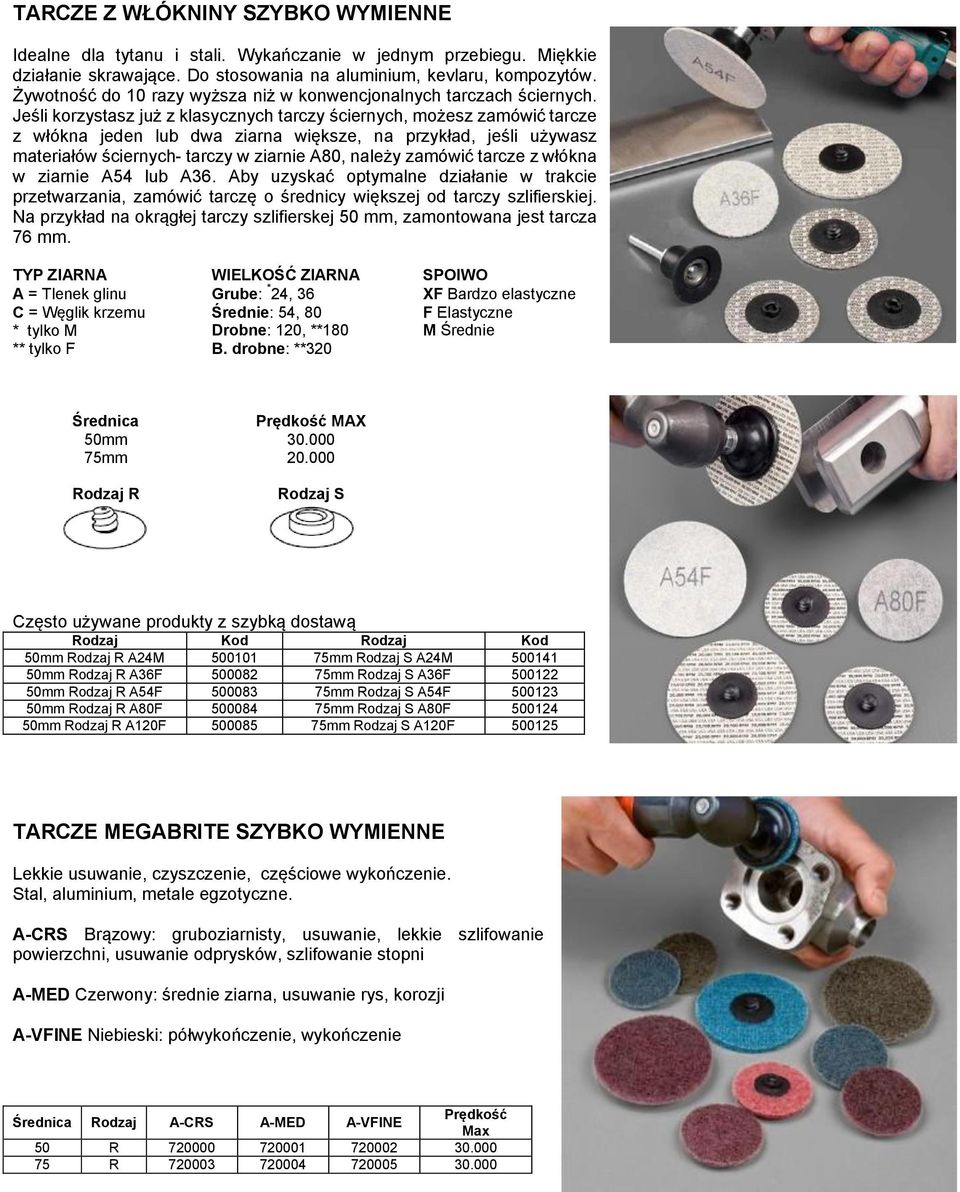

9 TARCZE Z WŁÓKNINY SZYBKO WYMIENNE Idealne dla tytanu i stali. Wykańczanie w jednym przebiegu. Miękkie działanie skrawające. Do stosowania na aluminium, kevlaru, kompozytów. Żywotność do 10 razy wyższa niż w konwencjonalnych tarczach ściernych. Jeśli korzystasz już z klasycznych tarczy ściernych, możesz zamówić tarcze z włókna jeden lub dwa ziarna większe, na przykład, jeśli używasz materiałów ściernych- tarczy w ziarnie A80, należy zamówić tarcze z włókna w ziarnie A54 lub A36. Aby uzyskać optymalne działanie w trakcie przetwarzania, zamówić tarczę o średnicy większej od tarczy szlifierskiej. Na przykład na okrągłej tarczy szlifierskej 50 mm, zamontowana jest tarcza 76 mm. TYP ZIARNA WIELKOŚĆ ZIARNA SPOIWO A = Tlenek glinu C = Węglik krzemu * tylko M ** tylko F Grube: * 24, 36 Średnie: 54, 80 Drobne: 120, **180 B. drobne: **320 XF Bardzo elastyczne F Elastyczne M Średnie Średnica Prędkość MAX 50mm mm Rodzaj R Rodzaj S Często używane produkty z szybką dostawą Rodzaj Kod Rodzaj Kod 50mm Rodzaj R A24M mm Rodzaj S A24M mm Rodzaj R A36F mm Rodzaj S A36F mm Rodzaj R A54F mm Rodzaj S A54F mm Rodzaj R A80F mm Rodzaj S A80F mm Rodzaj R A120F mm Rodzaj S A120F TARCZE MEGABRITE SZYBKO WYMIENNE Lekkie usuwanie, czyszczenie, częściowe wykończenie. Stal, aluminium, metale egzotyczne. A-CRS Brązowy: gruboziarnisty, usuwanie, lekkie szlifowanie powierzchni, usuwanie odprysków, szlifowanie stopni A-MED Czerwony: średnie ziarna, usuwanie rys, korozji A-VFINE Niebieski: półwykończenie, wykończenie Średnica Rodzaj A-CRS A-MED A-VFINE Prędkość Max 50 R R

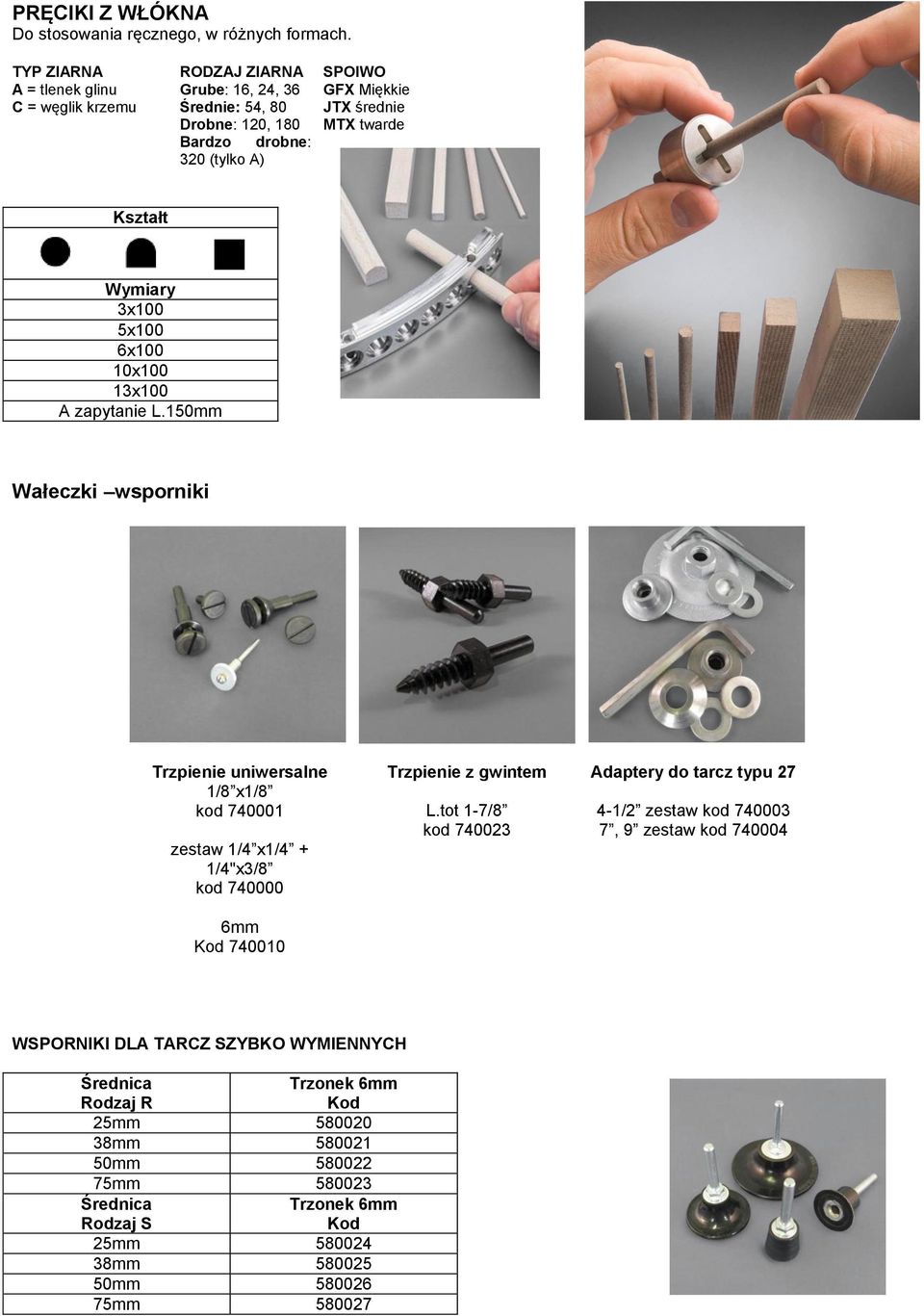

10 PRĘCIKI Z WŁÓKNA Do stosowania ręcznego, w różnych formach. TYP ZIARNA RODZAJ ZIARNA SPOIWO A = tlenek glinu Grube: 16, 24, 36 GFX Miękkie C = węglik krzemu Średnie: 54, 80 JTX średnie Drobne: 120, 180 MTX twarde Bardzo drobne: 320 (tylko A) Kształt Wymiary 3x100 5x100 6x100 10x100 13x100 A zapytanie L.150mm Wałeczki wsporniki Trzpienie uniwersalne 1/8 x1/8 kod zestaw 1/4 x1/4 + 1/4"x3/8 kod mm Kod Trzpienie z gwintem L.tot 1-7/8 kod Adaptery do tarcz typu /2 zestaw kod , 9 zestaw kod WSPORNIKI DLA TARCZ SZYBKO WYMIENNYCH Średnica Rodzaj R Trzonek 6mm Kod 25mm mm mm mm Średnica Rodzaj S Trzonek 6mm Kod 25mm mm mm mm

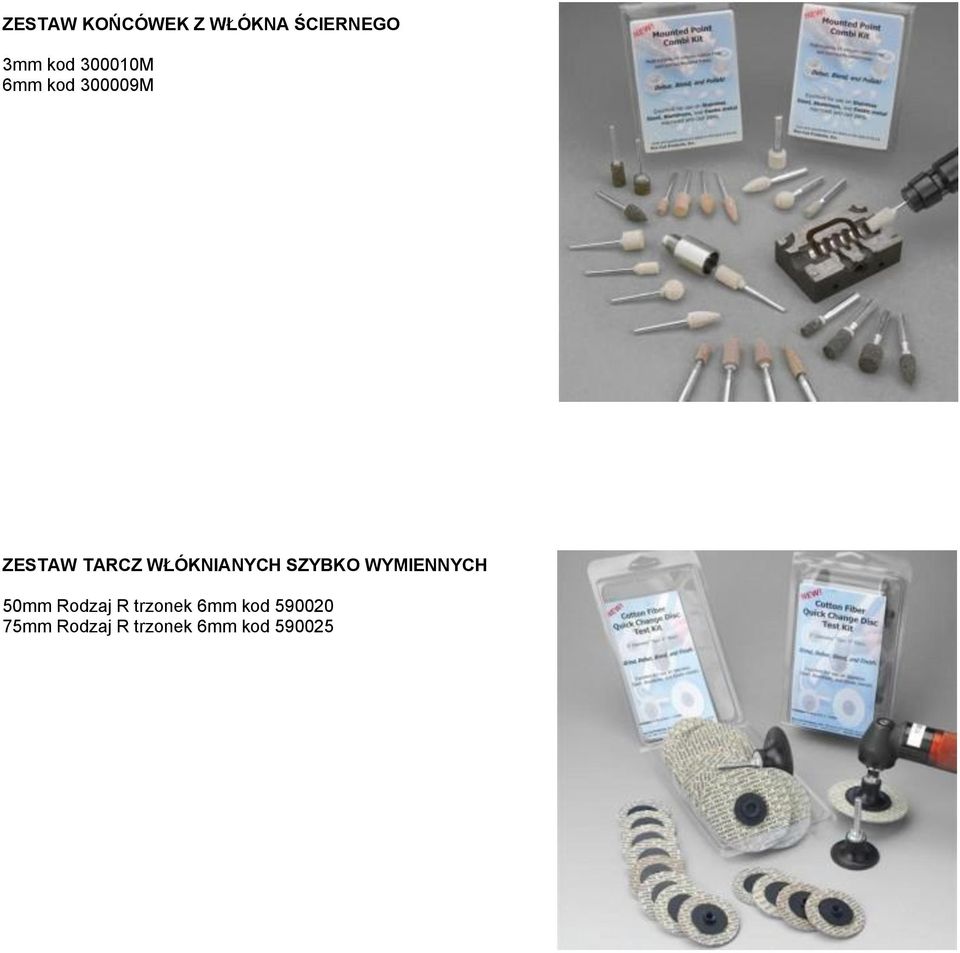

11 ZESTAW KOŃCÓWEK Z WŁÓKNA ŚCIERNEGO 3mm kod M 6mm kod M ZESTAW TARCZ WŁÓKNIANYCH SZYBKO WYMIENNYCH 50mm Rodzaj R trzonek 6mm kod mm Rodzaj R trzonek 6mm kod
