1 Spis treści 1. Wstęp Zalman VF700 AlCu / VF700 Cu Zalman VF900 Cu / Fatality Zalman VNF Evercool Turbo 2, Evercool UFO Megacooler MP-70Al, Gigabyte V-Power Pentagram Freezone XC-70 Cu+, Antazone AS-V ZEROtherm GX ZEROtherm GX810/ ZEROtherm Hurricane HC Testy i wyniki Podsumowanie i oceny Podziękowania Koniec spisu treści -

2 1. Wstęp Kilkanaście lat temu wszyscy narzekali na niewielki wybór produktów, dzisiaj mamy sytuację odwrotną. Chcąc kupić cokolwiek trzeba przebrnąć przez mnóstwo ofert różnych producentów. Wtedy nieoceniona okazuje się rada zaprzyjaźnionego fachowca, lub porównanie produktów. Jakiś czas temu do naszej redakcji trafiło kilka dużych paczek z coolerami GPU. Były w nich konstrukcje zarówno nowe, jak i dobrze już wszystkim znane. Przetestowaliśmy je dla Was i wyłoniliśmy zwycięzców. Zapraszam do lektury. Do testu wybraliśmy: Zalman VF700 AlCu Zalman VF700 Cu Zalman VF900 Cu Zalman Fatality Zalman VNF100 Pentagram XC-70 Cu+ Evercool Turbo 2 Evercool Mini UFO Megacooler MP-70Al Gigabyte V-Power Antazone AS-V1100 ZeroTherm GX810 ZeroTherm GX815 ZeroTherm GX700 ZeroTherm Hurricane 2

3 3

4 2. Zalman VF700 AlCu / VF700 Cu Zalman Rodzina Zalman, najliczniejsza ze wszystkich. Do naszej redakcji trafiło aż 5 coolerów tego producenta. Są to konstrukcje już bardzo dobrze znane, które zdążyły wyrobić sobie ugruntowaną pozycję na rynku. Pomyśleliśmy, że warto porównać je z nowymi konstrukcjami. Zalman VF700 AlCu / VF700 Cu Dobrze większości znana seria coolerów, których budowa jest chętnie powielana przez tańszą konkurencję. Opakowanie i wyposażenie. Opakowanie bardzo dobrze eksponuje produkt i zawiera wszystkie znaczące informacje. Możemy swobodnie obejrzeć produkt przed zakupem. Wyposażenie znajduje się w niewielkim pudełeczku. Oprócz standardowego systemu mocowań oraz pasty termoprzewodzącej, znajdziemy tam jeszcze regulator obrotów wentylatora Fan Mate i zestaw 8 radiatorków kości pamięci BGA. 4

5 Cooler ma bardzo charakterystyczną budowę, której wzór jest sukcesywnie powielany przez konkurentów Zalmana. Asymetryczny, gęsto żebrowany radiator chłodzony jest przez 70mm wentylator z monitoringiem prędkości obrotowej. Cooler w wyższej wersji posiada radiator w pełni miedziany, tańsza rewizja ma aluminiowy radiator z miedzianym aneksem 20 finów przechodzącym przez środek podstawy. Jakość wykonania jest wzorowa, zarówno pod względem mechanicznym jak i estetycznym (na przykład sygnowanie Zalman, wybite na każdym z dziesiątek listków radiatora). 5

6 6

7 7

8 8

9 Montaż VF700 to proces etapowy, ale bardzo przyjemny. Zalman od zawsze 9

10 miał niezwykle przemyślane, pewne sposoby mocowań. Dzięki temu każdy, nawet mało zaawansowany użytkownik nie będzie miał z tym problemu. 10

11 11

12 3. Zalman VF900 Cu / Fatality Zalman VF900 Cu / Fatality Starszy brat VF700, oparty o technologię heat-pipe. Opakowanie i wyposażenie. Nowa seria coolerów posiada już całkowicie nowe opakowania. Tym razem produkt znajduje się w tekturowym pudełku, które jednak posiada otwory, dzięki czemu podobnie jak w przypadku VF700 możemy na własne oczy obejrzeć sobie to, co nas najbardziej interesuje. Podobne do VF700 jest też wyposażenie spoiwo termoprzewodzące, Fan Mate 2 oraz radiatory kości pamięci w zwykłej wersji niebieskie, w high-endowej Fatality czerwone. 12

13 Cooler VF900 przypomina już bardziej coolery CPU, uświadamiając tym samym jak potężne są dzisiejsze procesory graficzne. W podstawowej wersji cooler posiada w pełni miedziany radiator, ciągnący się przez prawie całą średnicę wentylatora, jedynie w miejscach łączenia przewodów heatpipe brakuje kilkunastu finów. Tak samo jak u mniejszego brata wentylator posiada podwójne łożysko kulkowe gwarantujące bardzo dużą żywotność. 13

14 14

15 15

16 Nieco inaczej wygląda high-endowa wersja VF900 o oznaczeniu FC-ZV9 sygnowana marką Fatality. Założenia producenta były proste najwyższa jakość i maksymalna wydajność. Cooler rzeczywiście rzuca na kolana. Od grafitowej powłoki galwanicznej, czerwonego podświetlenia przeźroczystych łopat wirnika wentylatora, lustrzanej podstawy radiatora czy wykonanych z jubilerską precyzją jego żeber, równych niczym rzędy żołnierzy podczas defilady na Placu Czerwonym. Całość robi piorunujące wrażenie. Istne dzieło sztuki użytkowej. 16

17 17

18 18

19 19

20 Montaż VF900, jak można było przewidzieć, nie sprawia żadnych problemów. Mocowanie jest czteropunktowe, przez co zagwarantowany jest idealny docisk podstawy do rdzenia procesora graficznego na całej jego powierzchni. Cooler ma dość niski profil wiec tak samo jak w przypadku VF700 zajmuje jedynie jeden slot poniżej, a radiator nie koliduje z elementami na PCB. 20

21 21

22 4. Zalman VNF100 Zalman VNF100 Nowa pasywna konstrukcja Zalmana przeznaczona do chłodzenia kart graficznych. Opakowanie i wyposażenie. Pierwszy kontakt z najnowszym produktem Zalmana jest bardzo obiecujący. Ładne, nowocześnie zaprojektowane pudełko i tradycyjnie już wyeksponowany, duży radiator coolera stają się tym bardziej ciekawe kiedy zauważymy napis 0dBA. I rzeczywiście, w środku nie ma niczego co można podłączyć do prądu - chłodzenie powierzono prawom fizyki. Mnogość części składowych wyposażenia imponuje i od razu zmusza nas do przewertowania instrukcji, aby czegoś nie przeoczyć. Do coolera dołożono 8 radiatorków pamięci, standard. 22

23 Cooler Chłodzenie pomimo swoich rozmiarów jest bardzo lekkie. To za sprawą materiału, z którego zostało wykonane anodyzowanego aluminium. Dlaczego właśnie z tego? Bowiem aluminium ma zdolność lepszego oddawania ciepła od miedzi gdy brak wentylatora. W dodatku jest tańsze, i co istotne w przypadku tak dużego coolera, sporo lżejsze. Moim zdaniem VNF100 to jeden z najlepiej wyglądających coolerów jakie widziałem. Niklowane przewody heat pipe bardzo ładnie komponują się z anodyzowanym na niebiesko aluminium, z którego wykonano finy radiatora. To wszystko wykonane z niezwykłą precyzją daje wspaniały efekt. 23

24 24

25 25

26 26

27 27

28 Montaż Zapewne niektóry pomyślą sobie, po co dwie tubki pasty termoprzewodzącej do jednego coolera? Mianowicie po to, aby maksymalnie zwiększyć przewodnictwo termiczne pomiędzy elementami montażowymi. Mocowanie coolera składa się z trzech części. Niklowany rdzeń podstawa, która ma bezpośredni kontakt z procesorem graficznym umieszczana jest w odpowiedniej dla posiadanego modelu karty zapince. Jest to pierwszy etap. Następnie w trzy kanaliki wpuszczamy nieco pasty termoprzewodzącej, poprawiającej przewodzenie ciepła do osadzanych tam przewodów heat pipe coolera. Ostatnią fazą jest unieruchomienie przewodów cieplnych trzecim, dokręcanym do zapinki elementem (w dodatku świetnie wyglądającym). Operacja, chociaż dość skomplikowana, nie sprawia problemów i jeżeli działamy krok po kroku, jest wręcz przyjemna. Bardzo dużym plusem jest fakt, że cooler nie zajmuje miejsca pod kartą graficzną, bowiem radiator znajduje się na spodniej części PCB. 28

29 29

30 30

31 5. Evercool Turbo 2, Evercool UFO Evercool Turbo 2 Bardzo przystępny cenowo cooler o obiecującym wyglądzie. Opakowanie i wyposażenie. Około 60zł to na prawdę niedużo jak na wyższej klasy cooler GPU. Po pudełku widać od razu, gdzie producent szukał oszczędności aby maksymalnie uatrakcyjnić cenę. Evercool Turbo 2 został bowiem zapakowany w dwa zgrzane ze sobą kawałki plastiku z tekturowymi wkładkami zadrukowanymi podstawowymi informacjami o produkcie. Wyposażenie, no cóż, bez fajerwerków mocowanie oraz pasta termoprzewodząca. 31

32 Cooler Evercool Turbo 2 budową przypomina Zalman a VNF100. Duży radiator wykonany z aluminiowych finów podparty jest na przewodach heat pipe w liczbie dwóch sztuk. Przewody cieplne zakotwiczono w miedzianej podstawie. Wyszlifowanie niestety nie jest najlepsze, powierzchnia jest dość chropowata, co z pewnością pogorszy przekazywanie ciepła z GPU. Wielołopatowy wentylator umieszczono w plastikowej, całkiem nieźle wyglądającej obudowie. 32

33 33

34 34

35 35

36 Montaż Zamontowanie Turbo 2 nie jest specjalnie trudne i sprowadza się do przykręcenia dystansów do zapinki oraz dociągnięcia gwintów nakrętkami ze sprężyną, pozwalająca na wybranie odpowiedniego docisku coolera do rdzenia procesora karty. Minusem są rozmiary, a ściślej wysokość coolera, który zajmuje aż dwa poniższe sloty. 36

37 37

38 Evercool Mini UFO Bardzo mały i tani cooler Evercool, z pewnością bez szans w walce z konkurentami pod względem wydajności. Opakowanie i wyposażenie. Okrągły cooler, okrągłe opakowanie - w końcu nazwa UFO do czegoś zobowiązuje. Poza coolerem skrywa ono komplet mocowań i pastę termoprzewodzącą - skromnie pod każdym względem. Cooler Evercool Mini UFO naprawdę jest miniaturowy, przynajmniej w porównaniu z resztą testowanego przez nas sprzętu. Radiator wykrojono z jednego kawałka anodyzowanego aluminium, a w środku zamontowano mały, podświetlany wentylator. Spód nie wygląda za ciekawie, ma sporo podłużnych mikrowgłębień. 38

39 Montaż 39

40 Cooler mocowany jest w dwóch punktach na zatrzaski, przez co montaż jest banalnie prosty i bezproblemowy. 40

41 6. Megacooler MP-70Al, Gigabyte V-Power Megacooler MP-70Al Bardzo budżetowy klon VF700 Opakowanie i wyposażenie. Megacooler stawia na najniższą cenę, więc i opakowanie musi być odpowiednio tanie. W praktyce jest to białe, tekturowe, nie opisane i kompletnie niepozorne pudełeczko. W środku jak można się było spodziewać znajdziemy cooler oraz komplet montażowy i saszetkę spoiwa termicznego. Cooler Chłodzenie pod względem budowy nie różni się praktycznie niczym od Pentagrama Freezone. Radiator jest jednak w tym przypadku wykonany z lakierowanego na czarno aluminium. Wirnik wentylatora jest w tym samym kolorze. Podstawa coolera jest bardzo kiepsko przygotowana - na jej powierzchni znajdują się głębokie rowki. 41

42 Montaż W tym przypadku montaż jest znacznie ułatwiony (w porównaniu do Pentagrama XC-70) z uwagi na zastosowanie etapowej metody Zalmana. Dzięki temu jest prosty i nie sprawia problemów. Wystarczy wkręcić po dwa kołeczki z obu stron karty, dodać rozpórkę usztywniającą oraz przykręcić cooler do kołeczków. 42

43 Gigabyte V-Power Flagowy cooler producenta, który jest dość słabo kojarzony z tego typu akcesoriami. Opakowanie i wyposażenie. Pierwszy rzut oka na pudełko i od razu wiemy, z czym przyjdzie nam mieć do czynienia. Wysokie, szerokie i smukłe pudełko za sprawą posiadanej z przodu szybki pokazuje co skrywa w środku, lecz jeszcze większe wrażenie robi na nas 43

44 to, czego nie widać. Wyposażenie na miarę luksusowego auta. Nie brakuje niczego. Przejściówki zasilania, pasta termoprzewodząca, mocowanie to elementy, bez których nie można się obyć, lecz Gigabyte postanowił dać użytkownikom więcej. Podstawowym z dodatków jest regulator obrotów. Nie jest to jednak zwyczajny regulator, bowiem pozwala on na regulację prędkości obrotowej wentylatora w pełnym zakresie obrotów (0-2000). Kolejną z udogodnień jest możliwość umieszczenia regulatora na śledziu kart rozszerzeń. Dołączonych do zestawu radiatorków jest aż dziesięć, a cztery z nich są specjalnie docięte na wymiar, tak aby nie kolidowały z radiatorem oraz przewodami cieplnymi coolera. Do listy wyposażenia dopisać trzeba jeszcze specjalny tunel, którym odprowadzane jest gorące powietrze w przypadku większych kart, śledzie z kratkami oraz zapas taśmy to przyklejenia radiatorków. Cooler wygląda bardzo atrakcyjnie i elegancko. Jakość wykonania stoi naprawdę wysokim poziomie, a detale robią wrażenie. Radiator wykonany z aluminium składa się z dwóch bloków, pomiędzy którymi, dokładnie nad podstawą znajduje się duży wentylator. Z każdego bloku wychodzą po dwa niklowane przewody heat pipe znikające pod dobrze wypolerowaną podstawą coolera. Radiator skrywa obudowa z transparentnego, czerwonego plastiku, pokryta z wierzchu czarną, perforowaną siatką z emblematem Gigabyte. Całość 44

45 jest wspaniale podświetlona białymi diodami. 45

46 46

47 Montaż Montaż jest całkiem przyjemny, nie pojawiają się problemy. Cooler mocujemy w czterech punktach. Śledź z potencjometrem regulacji obrotów umieszczamy w wybranym przez nas miejscu na wysokości wolnego slotu. 47

48 48

49 7. Pentagram Freezone XC-70 Cu+, Antazone AS-V1100 Pentagram Freezone XC-70 Cu+ Tańszy zamiennik Zalana VF700. Opakowanie i wyposażenie. Produkt Pentagram a dostarczany jest w przezroczystym, plastikowym pudełku, przez które widać jego zawartość. Całe wyposażenie schowano pod tekturką z nazwą coolera. Po otwarciu pudełka wrażenie robi ilość elementów, dołączonych do coolera. Wyposażenie jak na tą cenę jest nieprzeciętne, bowiem pomimo mocowania i spoiwa termicznego znajdziemy w nim rozgałęźnik zasilania, płynny kontroler obrotów oraz osiem radiatorków na kości pamięci. 49

50 Cooler to imitacja Zalman a VF700. Chłodzenia są niemal identyczne, lecz już na pierwszy rzut oka widać, że Pentagram ustępuje jakością wykonania. Plusem 50

51 dla Freezone jest większa powierzchnia radiatora i inne ukształtowanie finów. Podświetlany na czerwono radiator wyposażono w łożysko ślizgowe, w porównaniu z podwójnym łożyskiem kulkowym Zalman a można liczyć na cichsza pracę, lecz skróconą żywotność. Stopień wypolerowania podstawy nie jest idealny, lecz wystarczający. 51

52 52

53 Montaż już nie jest tak przyjemny jak w przypadku pierwowzoru. Zalman ma znacznie bardziej przemyślane i wygodne mocowanie. Pentagram może sprawić trudności mało doświadczonym użytkownikom, ponieważ podczas montażu istnieje ryzyko ukruszenia rdzenia procesora graficznego podczas nieumiejętnego dokręcania śrub. Wszystko ze względu na to, że trzeba wykonywać dwie czynności jednocześnie trzymać mostek usztywniający na plecach karty oraz jednocześnie wkręcać śruby. W Zalmanie proces montażu jest etapowy i wszystkie czynności robimy po kolei, jedna po drugiej. 53

54 Antazone AS-V1100 Po porażce swojego starszego brata przeznaczonego na CPU, może V1100 obroni honor rodziny? Opakowanie i wyposażenie. Coolerom Antazone na pewno nie można zarzucić jednego nieciekawego opakowania. Pudełka są znakomicie zaprojektowane, kiedy bierzemy je do ręki sprawiają wrażenie że trzymamy produkt najwyższej klasy. Są dość duże, wykonane z przyjemnego w dotyku matowego materiału, a istotniejsze napisy i informacje wydrukowano na śliskiej, błyszczącej folii. Przez otwór możemy zobaczyć interesujący nas produkt. Wyposażenie to jedynie instrukcja i strzykawka pasty termoprzewodzącej, pozostałymi elementami są elementy montażowe. 54

55 55

56 Cooler wygląda dość efektownie, jest w całości wykonany z miedzi (chociaż nie do końca ). W odpowiednich miejscach zrobiono przycięcie w finach, gdzie umieszczony został 60mm wentylator z niebieskim podświetleniem. Finy przytwierdzono do dwóch wygiętych w półokrąg rurek heat pipe. Nie jest to jednak koniec, bowiem to jedynie jeden z elementów chłodzenia Antazone. Drugim z nich jest radiator aluminiowy, a trzecim aluminiowa podstawa, obydwa wykonane z anodyzowanego na czarno aluminium. Wszystkie trzy elementy łączymy ze sobą przy pomocy śrub i zapinek. Podstawa, jak można się było spodziewać, nie jest najlepiej wyrównana, bowiem jest to przypadłość większości tego typu elementów wykonanych z anodyzowanego aluminium. 56

57 57

58 58

59 59

60 60

61 Montaż coolera Antazone to nie lada wyzwanie. W miarę postępu prac rośnie nam konstrukcja, która z początku wydaje się niemożliwa do zmieszczenia w obudowie. Ostatecznie okazuje się, że pod kartą graficzną wolne muszą pozostać aż trzy sloty aby była możliwość jej zainstalowania. Jest to wielki minus dla coolera, z uwagi na to, że większość nowych, zwłaszcza tych bardziej rozbudowanych płyt głównych posiada jedno - dwa gniazda PCI pod slotem PCI-E 16x. 61

62 62

63 63

64 64

65 8. ZEROtherm GX700 ZEROtherm zadomowił się na dobre na rynku coolerów CPU. Od jakiegoś czasu dostępne są także modele przeznaczone do chłodzenia kart graficznych, do naszej redakcji trafiły wszystkie cztery. 65

66 ZEROtherm GX700 Najmniejszy członek rodziny coolerów firmy Zerotherm, w całości wykonany z aluminium. Opakowanie i wyposażenie. Opakowanie GX700 od ZEROtherm a jest bardzo podobne do tego, w które pakowany jest jego główny konkurent Zalman VF700. Pudełko jest przezroczyste i można obejrzeć przez nie zawartość, praktycznie z każdej strony. Wyposażenie to pasta termoprzewodząca, osiem zielonych radiatorków oraz jedynie pięć elementów potrzebnych do montażu coolera. 66

67 Cooler W pierwszym momencie zaskakuje masa coolera jest bardzo lekki, a to za sprawą materiału, z którego go wykonano aluminium. Element chłodzący w postaci rozłożystego radiatora nie jest imponujących rozmiarów. Finy umocowane są na przewodzie cieplnym heat pipe i nie mają bezpośredniego styku z podstawą. Wentylator i jego obudowę wykonano z transparentnego, fioletowego plastiku. Wirnik wentylatora ma dość nietypowy kształt łopatek. 67

68 68

69 Montaż jest bardzo prosty i bezproblemowy, trwa dosłownie chwilę. 69

70 70

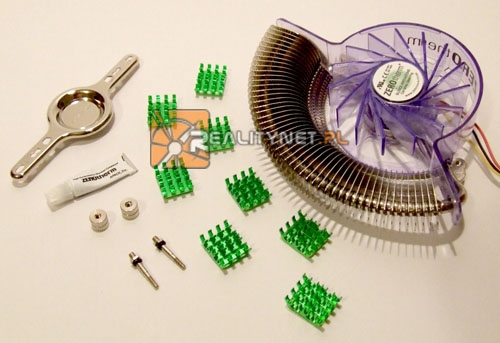

71 9. ZEROtherm GX810/815 ZEROtherm GX810/815 Middle-end w wydaniu ZEROtherma. Opakowanie i wyposażenie. ZEROtherm, podobnie jak Zalman, produkty wyższej klasy dostarcza już w pudełkach tekturowych. Wykonano je nad wyraz estetycznie i nowocześnie, można także podziwiać ich zawartość bez konieczności otwierania. Uwagę przyciąga napis, który informuje nas o wyposażeniu coolerów w automatyczną kontrolę prędkości obrotowej wentylatora, sterowaną czujnikiem termicznym. Wyposażenie obu coolerów niczym się nie różni. Znajdziemy w nim elementy montażowe, pastę termoprzewodzącą oraz osiem zielonych radiatorków o ciekawym kształcie. 71

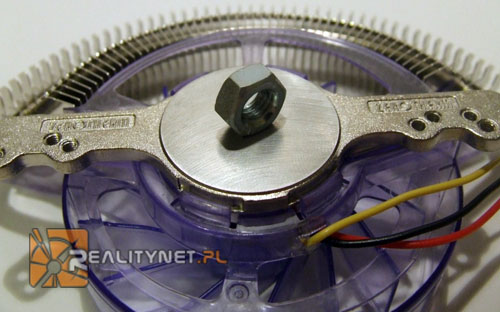

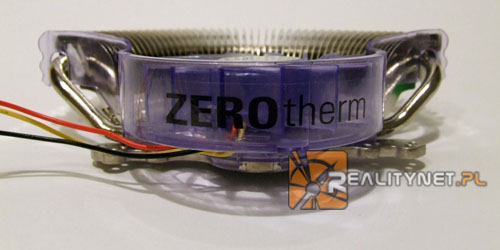

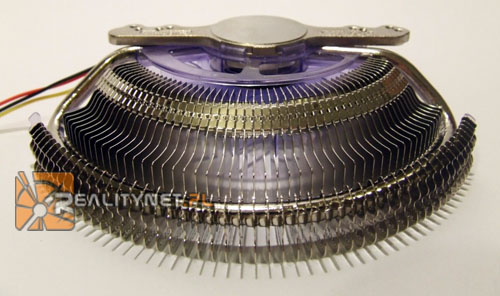

72 Cooler Seria GX800 to w rzeczywistości dwie odmiany miedzianego coolera różniące się jedynie wentylatorem. Radiator w GX810 i GX815 jest dokładnie taki sam. Wykonano go z setek miedzianych finów przytwierdzonych to bardzo długiego przewodu heat pipe. Cały element wykonano ze znakomitą precyzją i dbałością o szczegóły. Tak samo jak w Zalmanie mamy wytłoczone logo producenta na każdym z listków radiatora. 72

73 Wentylator, jak już wcześniej wspomniałem, różni się w obydwu wersjach, lecz nie tylko kolorem. Wersja GX810 z pomarańczowym wirnikiem wentylatora ma większą tolerancję na zmiany temperatury i cooler jest cichszy. GX815 natomiast skierowany jest do użytkowników wymagających od produktu większej wydajności i dlatego nazwano go Gamer Edition. Całości dopełnia bardzo dobry szlif podstawy. 73

74 74

75 Wentylatory w obydwu wersjach są podświetlane GX810 na czerwono, GX815 na niebiesko. 75

76 76

77 Montaż Z zamontowaniem coolerów GX800 nikt nie powinien mieć problemów. Montaż jest prosty i nie wymaga dużego doświadczenia. Cooler ze względu na dość dużą masę mocujemy w czterech punktach. 77

78 78

79 10. ZEROtherm Hurricane HC92 ZEROtherm Hurricane HC92 Tradycyjnie już najlepsze zostawiliśmy na koniec Opakowanie i wyposażenie. Spore, niebieskie pudełko od razu ukazuje nam z czym przyjdzie nam mieć do czynienia. Wielki (jak na cooler GPU) wentylator liczący 92mm średnicy zdaje się ledwo mieścić w wcale nie małym opakowaniu. Pudełko oklejono masą dodatkowych piktogramów, wyliczających zalety urządzenia. Równie bogatą listą wyposażenia może poszczycić się jedynie kilka testowanych coolerów. Hurricane posiada dodatkowo osiem wysokich radiatorków na pamięci BGA oraz niezwykle ciekawie zaprojektowany regulator pozwalający zapanować nad 92mm wentylatorem. 79

80 Cooler to bardzo duża konstrukcja. Głównie ze względu na spory wentylator, który dominuje nad resztą, jest wręcz nieproporcjonalnie duży. Design coolera jest nazwijmy to chaotyczny już na pierwszy rzut oka widać że konstruktorzy nie mieli konkretnego pomysłu i wszystko wrzucono do jednego garnka. W jednym miejscu paski, w drugim strzałki, ostrza kompletny brak ogólnego zamysłu. Cale szczęście wygląd nie jest w tym przypadku najważniejszy. Liczą się kultura pracy i osiągi, a te, sądząc po wielkości wentylatora z pewnością nas nie zawiodą. Radiator będący podstawowym elementem także jest niczego sobie. Do jego wykonania zużyto wielki kawał miedzi z którego wybito kilkadziesiąt długich finów, nadzianych na aż cztery przewody cieplne. Dużą podstawę bardzo dobrze przygotowano do odbierania ciepła z GPU. Niebieskie 80

81 diody podświetlają wentylator i przechodząc przez nacięcia w obudowie tworzą ciekawe efekty wizualne. Zapowiada się obiecująco. 81

82 82

83 83

84 84

85 Montaż Hurricane a można zamontować na trzy sposoby. Pierwszy to opcja standardowa, druga jest przygotowana z myślą o użytkownikach mniej wydajnych kart graficznych. Zdejmujemy obudowę coolera oraz wentylator, zostaje nam sam radiator co czyni HC92 coolerem pasywnym. 85

86 My jednak nie skorzystaliśmy z tej opcji, ponieważ producent nie zaleca pasywnego chłodzenia kart, u których poziom wydzielanego ciepła przekracza 50W. Trzecia opcja jest przeznaczona do osiągnięcia najwyższej wydajności i zakłada zdjęcie obudowy i pozostawienie samego wentylatora na wentylatorze. Sam montaż nie jest problematyczny, lecz z uwagi na rozmiar coolera zajmowane są aż dwa sloty poniżej chłodzonej karty graficznej. 86

87 87

88 11. Testy i wyniki Metodologia testu. Coolery testowane były na karcie graficznej Nvidia GeForce 7900GS standardowo taktowanej 450/660MHz (1320). Częstotliwość taktowania procesora graficznego podniesiona została do 600MHz. 88

89 Do przetaktowania i odczytu temperatury rdzenia posłużył program Riva Tuner, a temperatura otoczenia była starannie utrzymywana na poziomie około 22,4*C z wahaniami w granicach +/- 0,5*C (wszystkie zmiany temperatury są uwzględnione w wyliczeniach wydajności każdego z coolerów). Każde z chłodzeń było testowane na godzinnej pętli game testów benchmarka 3DMark06 w rozdzielczości 1680x1050 przy włączonym HDR i filtrze anizotropowym 16x. 89

90 Podczas każdego testu (nawet jeżeli testowana była wydajność coolerów przy różnych prędkościach obrotowych) wymieniana była pasta termoprzewodząca. Całość testowano na karcie graficznej znajdującej się w otwartej obudowie. Za spoiwo termoprzewodzące posłużyła pasta Arctic Silver 5. Aby wyniki testu były podane w jak najbardziej rzetelny sposób, nie stosujemy zestawienia temperatur. W wykresie podajemy oporność termiczną każdego coolera, która uwzględnia zmiany warunków otoczenia. Oporność termiczną wyliczamy ze wzoru: Rt = (Tgpu-To)/Pgpu [ C/W] Pgpu - moc cieplna procesora graficznego Tgpu temperatura rdzenia procesora graficznego To temperatura otoczenia Wyniki testu wydajności: 90

91 91

92 12. Podsumowanie i oceny Podsumowanie: Pod względem wydajności ZEROtherm Huricane wręcz zmiótł konkurencję. W tym przypadku nazwa z pewnością jest właściwa. Bardzo wydajnym coolerem okazał się także Zalman Fatality, który na przemian ze swoim konkurentem HC92 zdominował górę wykresu przy różnych prędkościach obrotowych. Trzecie miejsce przypadło Gigabyte V-Power i tak wygląda podium nie tylko jeśli chodzi o wydajność, ale o całokształt. Wszystkie trzy coolery nie są tanie, lecz sprawdzają się znakomicie. Charakteryzują się wysoką kulturą pracy, a dzięki dołączonym regulatorom obrotów są bardzo uniwersalne. Opakowanie, wyposażenie i jakość wykonania tych produktów także nie budzi zastrzeżeń. Niezwykle mile zaskakuje Zalman VNF100, który pomimo ze jest pasywnym coolerem bardzo dobrze poradził sobie z tak wydajną kartą graficzną, wyprzedzając nawet konstrukcje chłodzone aktywnie. Największym rozczarowaniem okazał się skomplikowany Antazone. Duży, z pozoru wyglądający na groźnego konkurenta dla czołówki, okazał się niewiele wydajniejszy od maleńkiego Evercool a Mini UFO oraz chłodzenia standardowego, pozostając przy tym równie głośny. Biorąc jeszcze od uwagę cenę około 120zł - bardzo nie polecam. Najcichszymi w teście okazały się coolery GX od ZEROtherm a, co jednak odbiło się na wydajności. Są one przeznaczone dla osób pragnących skutecznie wyciszyć komputer i jak najbardziej godne polecenia. Zwycięzcami kompromisu miedzy ceną i jakością są Evercool Turbo 2 i Pentagram XC-70 Cu+. Pierwszy okazał się bardzo cichy i zaskakująco wydajny, Pentagram zaś w swojej cenie nie ma sobie równych jeżeli chodzi o osiągi i wyposażenie. Oceny: Na ocenę końcową składa się wiele czynników. Braliśmy pod uwagę nie tylko wydajność ale także opakowanie, jakość wykonania, cenę, wyposażenie, kulturę pracy, łatwość montażu oraz ergonomię. Wygląd produktu ma bardzo małe znaczenie, chociaż także był oceniany. Bardzo trudno jest rzetelnie ocenić tyle produktów, lecz myślę że zrobiliśmy to tak obiektywnie jak potrafiliśmy. Myślę, że każdy z czytelników tego artykułu na podstawie opisu i wyników testu sam oceni, który produkt jest dla niego najlepszy. 92

93 Produkt: Ocena: Zalman VNF100 Zalman Fatality Gigabyte V-Power Evercool Turbo 2 ZeroTherm Hurricane ZeroTherm GX815 Zalman VF700 AlCu Zalman VF700 Cu Zalman VF900 Cu Pentagram XC-70 Cu+ ZeroTherm GX700 ZeroTherm GX810 Megacooler MP-70Al Evercool Mini UFO Antazone AS-V

94 13. Podziękowania Sprzęt do testów dostarczyli: - Zalman VF700 AlCu - Zalman VF700 Cu - Zalman VF900 Cu - Zalman Fatality - Zalman Produkt: Dostarczył: VNF100 Pentagram XC-70 Cu+ Megacooler MP-70Al - Gigabyte V-Power Evercool Mini UFO Płyta główna Asus P5W64 WS Karta graficzna 7900GS Zasilacz Etasis ET650 94

95 Sprzęt do testów dostarczyli: - Zalman VF700 AlCu - Zalman VF700 Cu - Zalman VF900 Cu - Zalman Fatality - Zalman Produkt: Dostarczył: VNF100 Pentagram XC-70 Cu+ Megacooler MP-70Al - Gigabyte V-Power Evercool Mini UFO Płyta główna Asus P5W64 WS Karta graficzna 7900GS Zasilacz Etasis ET650 95
