1 Spis treści 1. Rozdział Rozdział Koniec spisu treści - Realitynet.pl - przystępnie o komputerach

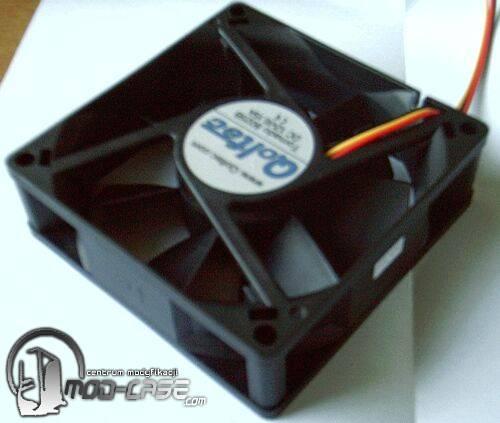

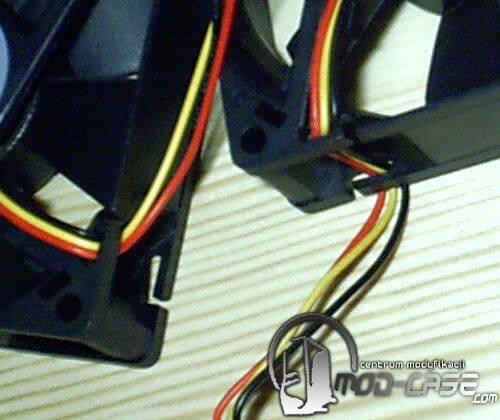

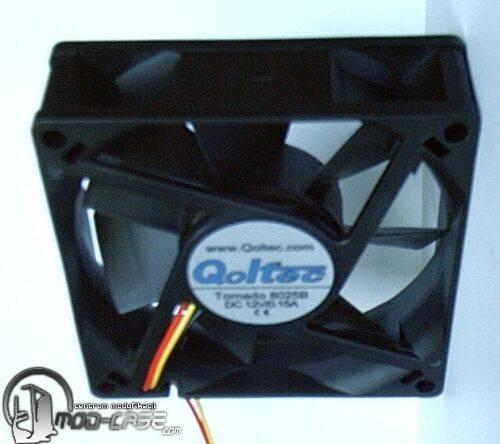

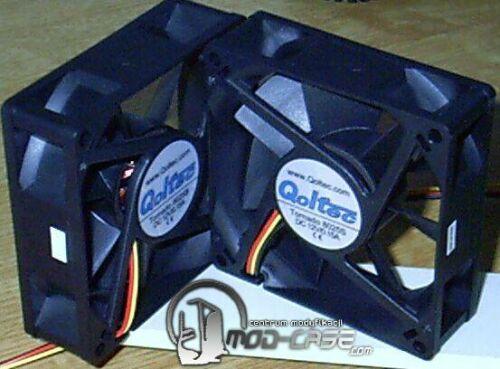

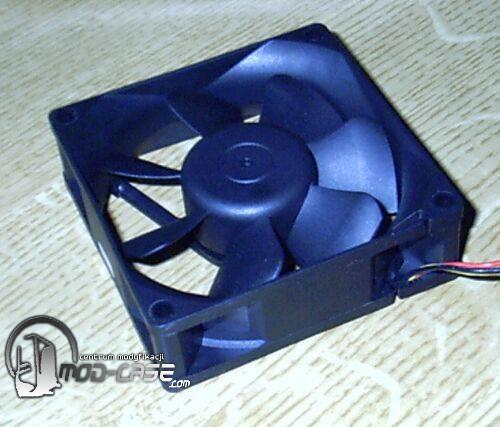

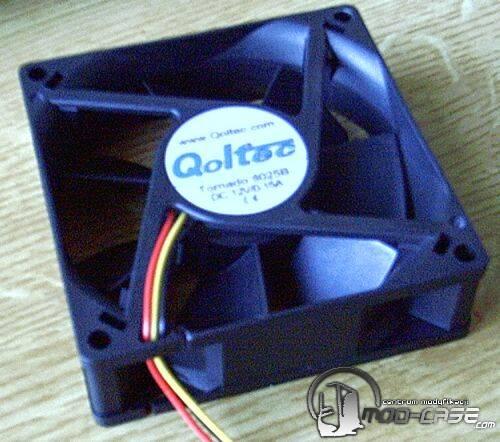

2 1. Rozdział 1 Wykonanie Wentylatory zostały wykonane na bardzo wysokim poziomie. Bez zadziorów, wszystkie krawędzie gładkie. Kabel podłączeniowy o długości 30 cm zakończony jest 3-pinową wtyczką podłanczaną do płyty głównej. Dzięki trzeciej żyle mamy dostęp do odczytu aktualnej prędkości wentylatora. Realitynet.pl - przystępnie o komputerach 2

3 Realitynet.pl - przystępnie o komputerach 3

4 Realitynet.pl - przystępnie o komputerach 4

5 Realitynet.pl - przystępnie o komputerach 5

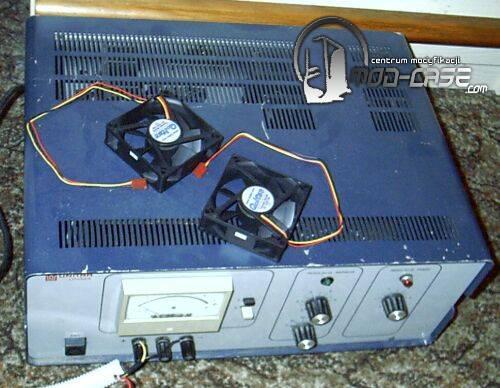

6 2. Rozdział 2 Działanie Podawana na pudełku ilość obrotów jest nieco zaniżona. Zamiast 2100 obr/m mamy 2320 obr/min. Jest to średnia wartość z 500 odczytów robionych co 5s programem Motherboard Monitor 5. Średnie napięcie to 11.98V. Wentylator z łożyskiem kulkowym miał średnio o 4 obr/min więcej, ale to już kwestia błędu pomiarowego. Co do poziomu wibracji, to ich ilość jest nieznaczna, choć daje o sobie znać po zamontowaniu do obudowy. Głośność - z odległości 1m ledwie słyszalne. Testy Czas na przetestowanie wentylatorów. Będzie to polegało na sprawdzeniu minimalnego napięcia działania, napięcia startu oraz natężenia prądu przy tych wartościach. Chciałem sprawdzić ilość obrotów przy tych wartościach, ale coś mi przestało działać w komputerze gdy podłączyłem wentylator pod inne źródło napięcia.. Platforma testowa - zasilacz laboratoryjny Unitra 5377 z płynną regulacją napięcia oraz miernik cyfrowy. Różnice między poszczególnymi parametrami mogą wynikać z błędu pomiarowego. Wartość "Niesłyszalny przy" - komputer wyłączony, zasilanie z zasilacza o chłodzeniu pasywnym, cisza w pokoju. W porównaniu do Rainbow Led Fan'a te wentylatory są bardzo ciche. Model 8025S 8025B Start przy: 4.2V, 0.7A 4.4V, 0.7A Minimalne napięcie: 3V, 0.05A 3.6V, 0.06A Średnie obroty przy 12V: Średni pobór prądu przy 12V: 2320 obr/min 2324 obr/min 0.13A 0.12A Niesłyszalny przy: 6V, 0.085A 5V, 0.055A Realitynet.pl - przystępnie o komputerach 6

7 Podsumowanie Te dwa wentylatory mało znanego u nas producenta, firmy Qoltec, to bardzo ciekawe konstrukcje. Co prawda, nie są tak ciche jak wentylatory firmy PAPST, ale ich (sugerowana detaliczna) cena - odpowiednio dla 8025S i 8025B - 19 i 29zł przemawia na ich korzyść. Denerwują mnie tylko te wibracje - ale od czego są modyfikacje? Na koniec standardowa tabelka za / przeciw: Qoltec TORNADO 8025 S / B: plusy i minusy + cicha praca - denerwujące wibracje + 3-pinowe złącze + speed detection + instrukcja w j. polskim + cena - więcej grzechów nie pamiętam... Bardzo dziękujemy firmie ntec Poland za dostarczenie wentylatorów do testów. Realitynet.pl - przystępnie o komputerach 7

8 Działanie Podawana na pudełku ilość obrotów jest nieco zaniżona. Zamiast 2100 obr/m mamy 2320 obr/min. Jest to średnia wartość z 500 odczytów robionych co 5s programem Motherboard Monitor 5. Średnie napięcie to 11.98V. Wentylator z łożyskiem kulkowym miał średnio o 4 obr/min więcej, ale to już kwestia błędu pomiarowego. Co do poziomu wibracji, to ich ilość jest nieznaczna, choć daje o sobie znać po zamontowaniu do obudowy. Głośność - z odległości 1m ledwie słyszalne. Testy Czas na przetestowanie wentylatorów. Będzie to polegało na sprawdzeniu minimalnego napięcia działania, napięcia startu oraz natężenia prądu przy tych wartościach. Chciałem sprawdzić ilość obrotów przy tych wartościach, ale coś mi przestało działać w komputerze gdy podłączyłem wentylator pod inne źródło napięcia.. Platforma testowa - zasilacz laboratoryjny Unitra 5377 z płynną regulacją napięcia oraz miernik cyfrowy. Różnice między poszczególnymi parametrami mogą wynikać z błędu pomiarowego. Wartość "Niesłyszalny przy" - komputer wyłączony, zasilanie z zasilacza o chłodzeniu pasywnym, cisza w pokoju. W porównaniu do Rainbow Led Fan'a te wentylatory są bardzo ciche. Model 8025S 8025B Start przy: 4.2V, 0.7A 4.4V, 0.7A Minimalne napięcie: 3V, 0.05A 3.6V, 0.06A Średnie obroty przy 12V: Średni pobór prądu przy 12V: 2320 obr/min 2324 obr/min 0.13A 0.12A Niesłyszalny przy: 6V, 0.085A 5V, 0.055A Realitynet.pl - przystępnie o komputerach 8

9 Podsumowanie Te dwa wentylatory mało znanego u nas producenta, firmy Qoltec, to bardzo ciekawe konstrukcje. Co prawda, nie są tak ciche jak wentylatory firmy PAPST, ale ich (sugerowana detaliczna) cena - odpowiednio dla 8025S i 8025B - 19 i 29zł przemawia na ich korzyść. Denerwują mnie tylko te wibracje - ale od czego są modyfikacje? Na koniec standardowa tabelka za / przeciw: Qoltec TORNADO 8025 S / B: plusy i minusy + cicha praca - denerwujące wibracje + 3-pinowe złącze + speed detection + instrukcja w j. polskim + cena - więcej grzechów nie pamiętam... Bardzo dziękujemy firmie ntec Poland za dostarczenie wentylatorów do testów. Realitynet.pl - przystępnie o komputerach 9
