1 Sieci Komputerowe Standardy i rodzaje sieci dr Zbigniew Lipiński Instytut Matematyki i Informatyki ul. Oleska Opole zlipinski@math.uni.opole.pl

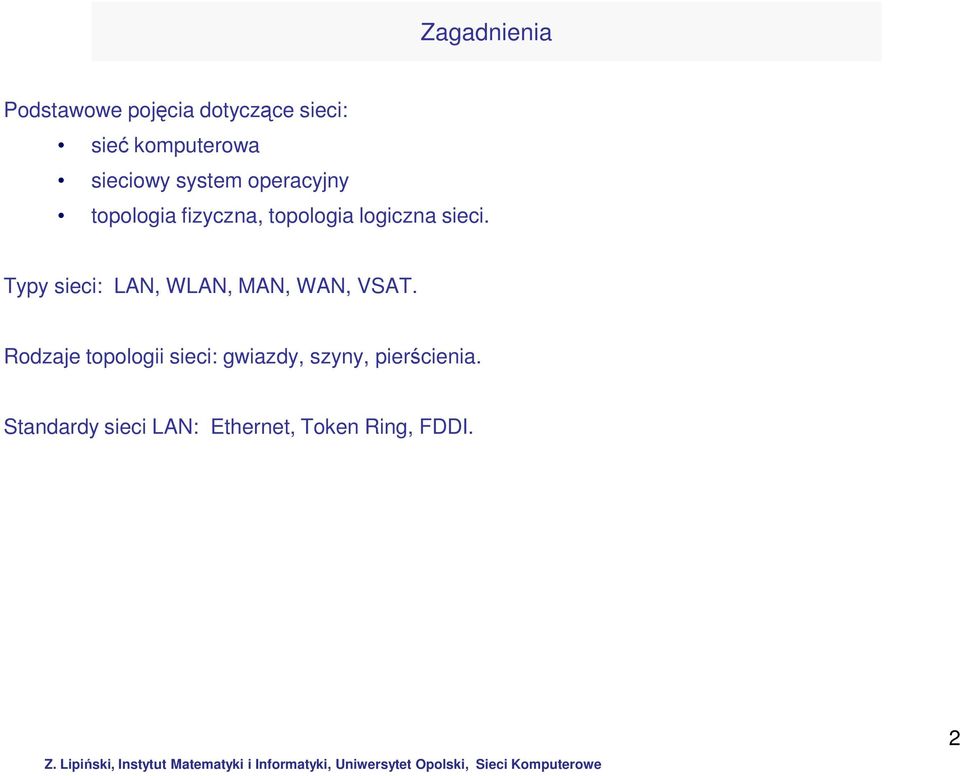

2 Zagadnienia Podstawowe pojęcia dotyczące sieci: sieć komputerowa sieciowy system operacyjny topologia fizyczna, topologia logiczna sieci. Typy sieci: LAN, WLAN, MAN, WAN, VSAT. Rodzaje topologii sieci: gwiazdy, szyny, pierścienia. Standardy sieci LAN: Ethernet, Token Ring, FDDI. 2

3 Podstawowe Pojęcia Siec komputerowa grupa połączonych ze sobą urządzeń sieciowych (komputerów, drukarek wyposaŝonych w karty sieciowe) w jeden systemem komunikacyjny. Sieciowy system operacyjny system operacyjny pozwalający na współdzielenie zasobów i urządzeń sieciowych. Topologia fizyczna sieci sposób okablowania sieci, fizyczny układ połączeń między urządzeniami w sieci (węzłami). Topologia logiczna sposób komunikacji między węzłami w sieci. 3

4 Sieci LAN - Local Area Network Sieć lokalna sieć telekomunikacyjna, rozmieszczona na niewielkim obszarze, np. w jednym budynku, zawierająca do kilkudziesięciu węzłów. Standardy sieci LAN: Ethernet 10 Mb/s, Fast Ethernet 100 Mb/s, Gigabit Ethernet 2 Gb/s Token Ring, szybkość transmisji do 128 Mb/s Fiber Distributed Data Interface (FDDI), szybkość do 100 Mb/s LocalTalk (standard firmy Apple), szybkość 0.2 Mb/s. Oznaczenie: B - bajt, b bit Cechy sieci LAN: ograniczony zasięg (do 10 km) duŝa prędkość transmisji (do 2 Gb/s) łatwe w budowie i rozbudowie. 4

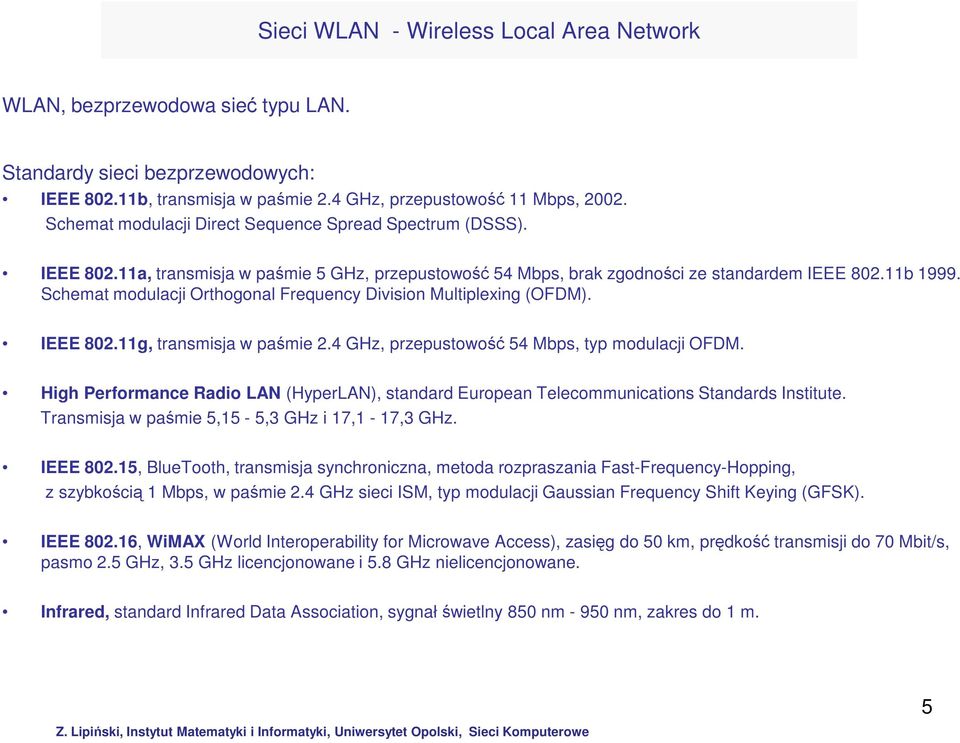

5 Sieci WLAN - Wireless Local Area Network WLAN, bezprzewodowa sieć typu LAN. Standardy sieci bezprzewodowych: IEEE b, transmisja w paśmie 2.4 GHz, przepustowość 11 Mbps, Schemat modulacji Direct Sequence Spread Spectrum (DSSS). IEEE a, transmisja w paśmie 5 GHz, przepustowość 54 Mbps, brak zgodności ze standardem IEEE b Schemat modulacji Orthogonal Frequency Division Multiplexing (OFDM). IEEE g, transmisja w paśmie 2.4 GHz, przepustowość 54 Mbps, typ modulacji OFDM. High Performance Radio LAN (HyperLAN), standard European Telecommunications Standards Institute. Transmisja w paśmie 5,15-5,3 GHz i 17,1-17,3 GHz. IEEE , BlueTooth, transmisja synchroniczna, metoda rozpraszania Fast-Frequency-Hopping, z szybkością 1 Mbps, w paśmie 2.4 GHz sieci ISM, typ modulacji Gaussian Frequency Shift Keying (GFSK). IEEE , WiMAX (World Interoperability for Microwave Access), zasięg do 50 km, prędkość transmisji do 70 Mbit/s, pasmo 2.5 GHz, 3.5 GHz licencjonowane i 5.8 GHz nielicencjonowane. Infrared, standard Infrared Data Association, sygnał świetlny 850 nm nm, zakres do 1 m. 5

6 Sieci MAN - Metropolitan Area Network MAN - sieci miejskie. Sieci MAN składają się z wielu sieci lokalnych LAN. 6

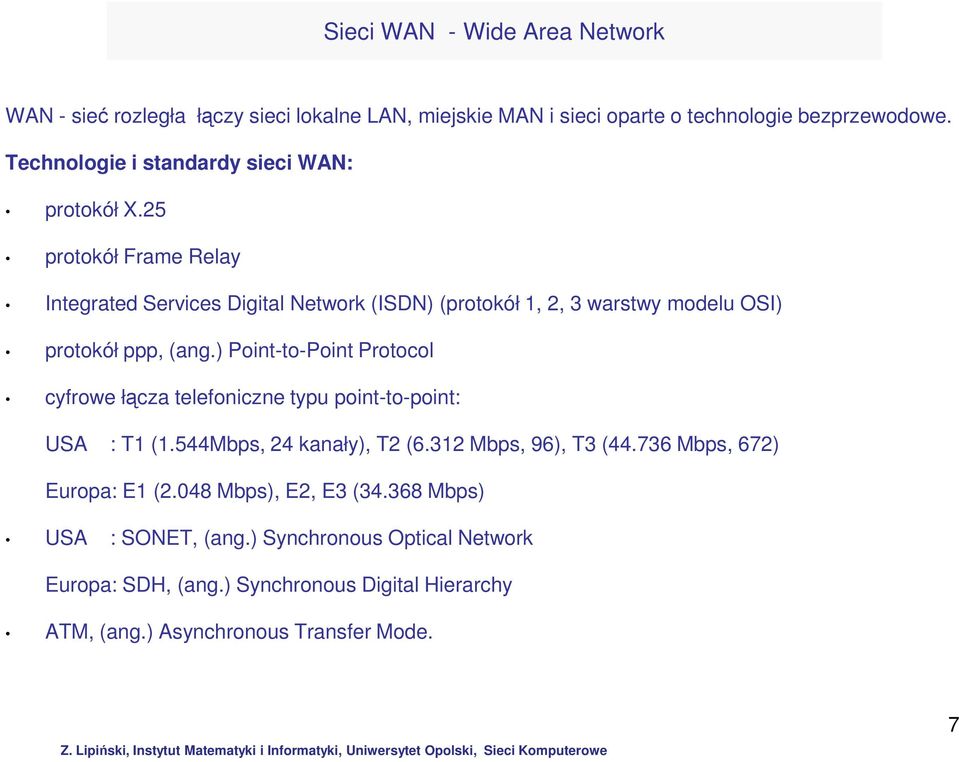

7 Sieci WAN - Wide Area Network WAN - sieć rozległa łączy sieci lokalne LAN, miejskie MAN i sieci oparte o technologie bezprzewodowe. Technologie i standardy sieci WAN: protokół X.25 protokół Frame Relay Integrated Services Digital Network (ISDN) (protokół 1, 2, 3 warstwy modelu OSI) protokół ppp, (ang.) Point-to-Point Protocol cyfrowe łącza telefoniczne typu point-to-point: USA : T1 (1.544Mbps, 24 kanały), T2 (6.312 Mbps, 96), T3 ( Mbps, 672) Europa: E1 (2.048 Mbps), E2, E3 ( Mbps) USA : SONET, (ang.) Synchronous Optical Network Europa: SDH, (ang.) Synchronous Digital Hierarchy ATM, (ang.) Asynchronous Transfer Mode. 7

8 Sieci VSAT - Sieci Satelitarne Sieci i systemy w których dane są transmitowane miedzy węzłami przez satelity. Technologie i standardy sieci VSAT: Global System for Mobile Communications (GSM) Code Division Multiple Access (CDMA) Personal Communications Services (PCS), standard ITU. 8

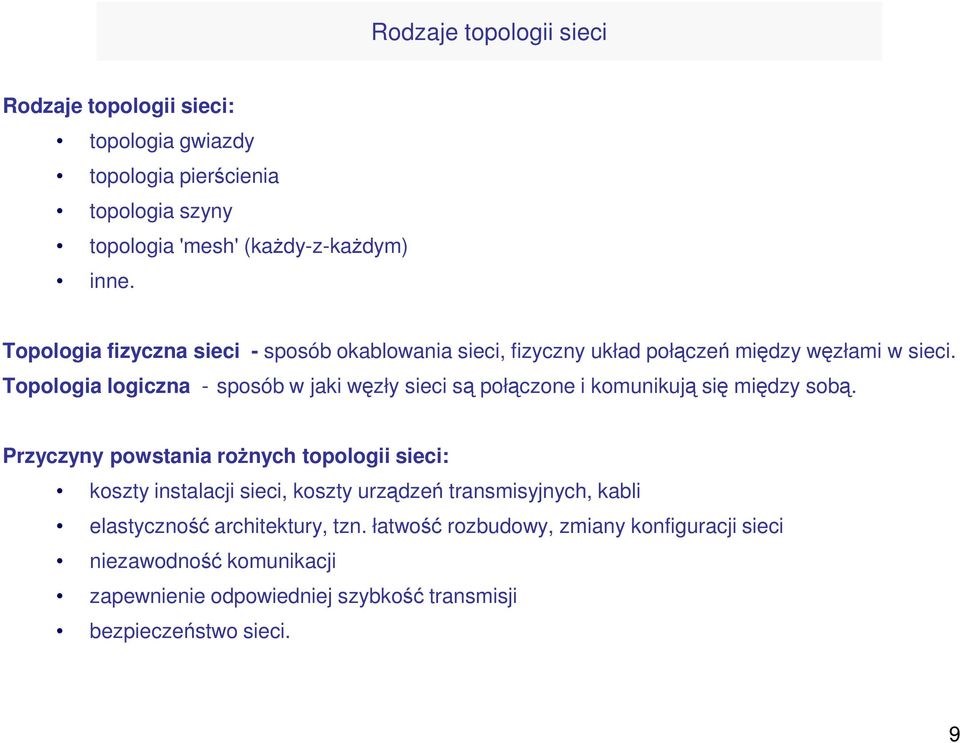

9 Rodzaje topologii sieci Rodzaje topologii sieci: topologia gwiazdy topologia pierścienia topologia szyny topologia 'mesh' (kaŝdy-z-kaŝdym) inne. Topologia fizyczna sieci - sposób okablowania sieci, fizyczny układ połączeń między węzłami w sieci. Topologia logiczna - sposób w jaki węzły sieci są połączone i komunikują się między sobą. Przyczyny powstania roŝnych topologii sieci: koszty instalacji sieci, koszty urządzeń transmisyjnych, kabli elastyczność architektury, tzn. łatwość rozbudowy, zmiany konfiguracji sieci niezawodność komunikacji zapewnienie odpowiedniej szybkość transmisji bezpieczeństwo sieci. 9

10 Topologie sieci a metody dostępu do medium transmisyjnego Wybrane metody dostępu do medium transmisyjnego: Podział częstotliwości - zakres częstotliwości jest dzielony na uŝytkowników sieci. Podział czasu - czas dostępu jest dzielony na uŝytkowników sieci. CDMA - węzły mają pełny dostęp do medium. CSMA - węzły mają pełny dostęp do medium, ale tylko jedna stacja moŝe nadawać. Znacznik -dostęp do medium ma posiadacz znacznika (tokenu). W sieciach Ethernet węzły mają dostęp do medium typu CSMA/CD. W sieciach bezprzewodowych stosowana jest metoda dostępu CSMA/CA. W sieciach typu Token Ring, FDDI dostęp do medium ma posiadacz znacznika. 10

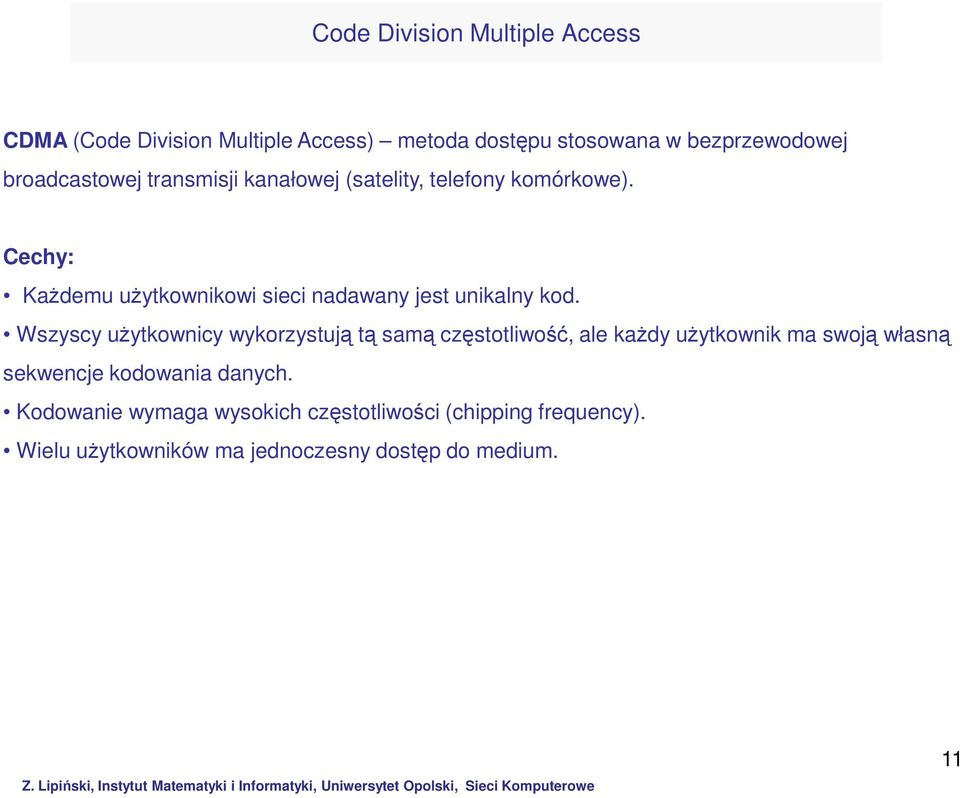

11 Code Division Multiple Access CDMA (Code Division Multiple Access) metoda dostępu stosowana w bezprzewodowej broadcastowej transmisji kanałowej (satelity, telefony komórkowe). Cechy: KaŜdemu uŝytkownikowi sieci nadawany jest unikalny kod. Wszyscy uŝytkownicy wykorzystują tą samą częstotliwość, ale kaŝdy uŝytkownik ma swoją własną sekwencje kodowania danych. Kodowanie wymaga wysokich częstotliwości (chipping frequency). Wielu uŝytkowników ma jednoczesny dostęp do medium. 11

12 3Com 3Co m 3C om 3Com Przykład sieci w topologii gwiazdy skaner drukarka koncentrator Fizyczna Topologia gwiazdy 12

13 Topologia gwiazdy Fizyczna topologia gwiazdy - wszystkie węzły podłączone są do wspólnego urządzenia transmisyjnego (np. koncentratora). W sieci o logicznej topologii gwiazdy dwa węzły mogą komunikować się bezpośrednio między sobą. Logiczna topologia gwiazdy jest rozszerzeniem połączeń punkt-punkt. Połączenie punkt-punkt zbudowane przez przełącznik nazywa się obwodem wirtualnym (dwupunktowa domena kolizyjna) Zalety topologii gwiazdy: łatwa budowa i rozbudowa sieci prosta administracja i monitorowanie sieci łatwa lokalizacja uszkodzeń. 13

14 Topologia pierścienia Fizyczna topologia pierścienia - kaŝdy węzeł sieci połączony jest tylko z dwoma sąsiadującymi węzłami. Połączenia tworzą zamknięta pętle. W transmisji między dwoma węzłami biorą udział wszystkie węzły które znajdują się miedzy danymi węzłami. Węzły pośredniczące retransmitują i wzmacniają sygnał. Zalety topologii pierścienia: łatwa lokalizacja uszkodzeń małe zuŝycie kabla duŝa szybkość transmisji. drukarka skaner Topologia pierscienia 14

15 Topologia szyny Fizyczna topologia szyny - wszystkie węzły sieci podłączone są do wspólnego kabla (szyny, magistrali). Logiczna topologia szyny - sygnały, nadawane przez jeden węzeł, docierają do wszystkich węzłów w sieci. Przykładem sieci o topologii szyny jest sieć typu Ethernet. Zalety topologii szyny: łatwy podział na mniejsze podsieci (łatwa segmentacja sieci) prosta instalacja i rozbudowa sieci. skaner drukarka Topologia szyny Wady topologii szyny: w tym samym czasie moŝe nadawca tylko jeden węzeł sieci (węzły tworzą jedna domenę kolizyjna) nadawane dane docierają do wszystkich węzłów zasoby sieci są współdzielone (np. czas dostępu do medium) konieczne są mechanizmy obsługi błędów (które spowalniają transmisje). 15

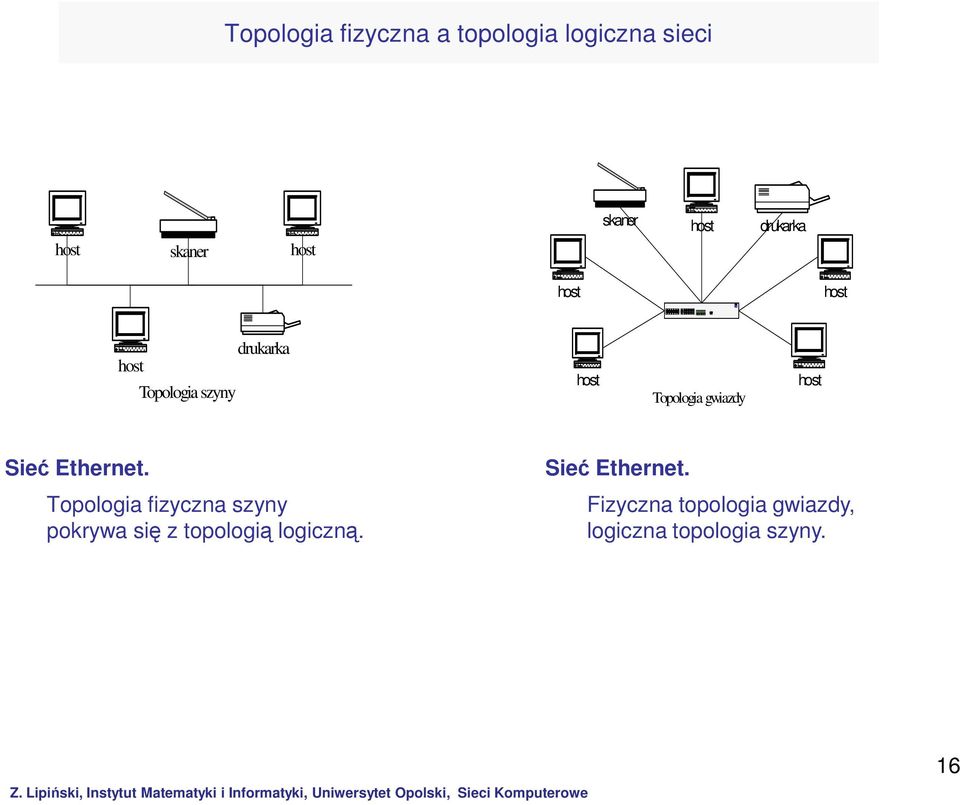

16 3Com Topologia fizyczna a topologia logiczna sieci skaner skaner drukarka drukarka Topologia szyny Topologia gwiazdy Sieć Ethernet. Topologia fizyczna szyny pokrywa się z topologią logiczną. Sieć Ethernet. Fizyczna topologia gwiazdy, logiczna topologia szyny. 16

17 Standardy sieci LAN Sieci Ethernet Sieci Token Ring Sieci FDDI 17

18 Sieci Ethernet Wykład 'Standard Ethernet'. 18

19 Sieci Token Ring Token Ring jest standardem sieci opracowanym przez firmę IBM. Siec typu Token Ring jest zgodna ze standardem IEEE 802.5, tzn. moŝe współpracować z innymi standardami sieci LAN, np. Ethernet'em. Siec Token Ring jest przykładem sieci o topologii pierścienia. Prędkość transmisji w sieciach Token Ring wynosi do 128 Mb/s. Węzły sieci token ring przekazują miedzy sobą ramkę sterująca - znacznik, (ang.) token. Tylko węzeł posiadający token moŝe nadawać. W sieciach token ring brak jest kolizji. Token-ring drukarka Siec typu Token Ring 19

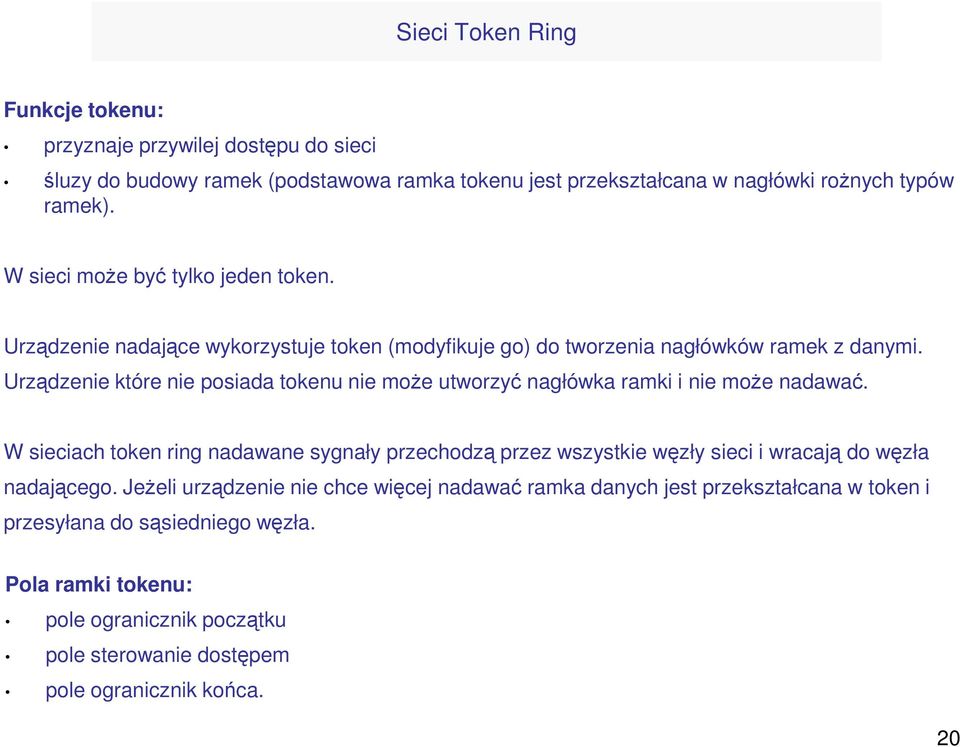

20 Sieci Token Ring Funkcje tokenu: przyznaje przywilej dostępu do sieci śluzy do budowy ramek (podstawowa ramka tokenu jest przekształcana w nagłówki roŝnych typów ramek). W sieci moŝe być tylko jeden token. Urządzenie nadające wykorzystuje token (modyfikuje go) do tworzenia nagłówków ramek z danymi. Urządzenie które nie posiada tokenu nie moŝe utworzyć nagłówka ramki i nie moŝe nadawać. W sieciach token ring nadawane sygnały przechodzą przez wszystkie węzły sieci i wracają do węzła nadającego. JeŜeli urządzenie nie chce więcej nadawać ramka danych jest przekształcana w token i przesyłana do sąsiedniego węzła. Pola ramki tokenu: pole ogranicznik początku pole sterowanie dostępem pole ogranicznik końca. 20

21 Typy ramek w sieciach Token Ring KaŜda funkcja, np. przesyłanie danych wymaga ramki o określonej strukturze. Rodzaje ramek w sieci token ring : ramka token ramka danych ramka danych LLC ramki zarządzania MAC ramka przerwania. Ramka MAC słuŝy do zarządzania siecią: test podłączenia węzła (lobe test) inicjalizacja pierścienia czyszczenie pierścienia token zgłoszenia funkcje monitora aktywnego. Ramka przerywania jest wykorzystywana do zakończenia transmisji. Ramka przerywania zawiera: pole znak początku, pole znak końca. 21

22 Sieci Token Ring Sieci Token Ring posiadają: mechanizm monitorowania sieci mechanizm automatycznego wykrywania awarii i informowania o nich innych węzłów pierścienia system zarządzania węzłami sieci mechanizmy dostrajania działania pierścienia. Do zarządzania węzłami słuŝą aplikacje 'agenci węzłów. Agenci zajmują się zbieraniem i wysyłaniem danych do serwerów zarządzających pierścieniem. Rodzaje agentów i serwerów: monitor aktywny, monitor oczekujący monitor błędów pierścienia serwer raportu konfiguracji serwer parametrów pierścienia. 22

23 Fizyczna budowa sieci Token Ring W sieciach Token Ring stosowane są następujące kable: skrętka UTP IBM typ 3 kable telefoniczne (skrętka kat.1.). Złącza: IBM typ 1, typ 2 RJ-45, dla kabli UTP IBM typ 3 RJ-11, dla kabli telefonicznych. Karty sieciowe: PC Adaptor TRN/A Adaptor. Max. liczba węzłów : 96 Max. liczba 8228 MAU (transceiver) : 12 Max. odległość między węzłem i MAU*: 45m Max. Odległość między wezlami : 120m *MAU - Medium Attachment Unit 23

24 Sieci FDDI FDDI, (ang.) Fiber Distributed Data Interface. Standard światłowodowej sieci LAN, ANSI X3T9.5. Siec FDDI jest przykładem sieci o topologii podwójnego pierścienia. Dostęp do medium jest regulowany przez znacznik, (ang.) token. Token FDDI jest typu czasowego, tzn. posiadacz tokenu moŝe nadawać tylko przez określony czas. W sieciach FDDI brak jest kolizji. drukarka FDDI Ring Siec typu FDDI 24

25 Sieci FDDI Cechy sieci FDDI: max. szybkość transmisji 100 Mbps max. odległość między dwoma węzłami 2 km, (światłowód wielomodowy) max. odległość miedzy dwoma węzłami 20 km, (światłowód jednomodowy) dostęp do transmisji regulowany jest przez token siec posiada mechanizm automatycznego wykrywania i usuwania awarii kable: światłowód wielomodowy 62.5/125mm, światłowód jednomodowy 8.3/125nm, (min. pasmo przenoszenia 160MHz km dla fali 850nm, 500MHz km dla 1300nm) max. wielkość pierścienia 100 km max. liczba węzłów

26 Sieci FDDI - Warstwa MAC Warstwa sterowania dostępem do nośnika (MAC) jest równowaŝna warstwie Łącza Danych modelu OSI. Warstwa określa zasady dostępu do nośnika oraz definiowanie formatów ramek. Specyfikacje warstwy MAC określają zasady: generowania tokenu i ramki zarządzania ramkami adresowania fizycznego (MAC) wykrywania i usuwania błędów występujących przy odbiorze ramek. 26

27 Sieci FDDI - Warstwa PHY Protokół warstwy fizycznej (PHY) FDDI odpowiada warstwie Fizycznej modelu OSI. Protokół odpowiada za przyjmowanie danych (strumienia bitów) i przekształcanie go na format odpowiedni dla transmisji. Protokół PHY odpowiada za taktowanie sieci. Siec FDDI jest taktowana z częstotliwością 125 MHz. Warstwa PHY generuje sygnał taktujący transmisje i synchronizuje go we wszystkich węzłach sieci. 27

28 Sieci FDDI - Warstwa PMD Medium transmisyjne warstwy fizycznej (PMD) określa parametry nośnika: rodzaj nośnika (kabla) poziom sygnału transmisyjnego dopuszczalny poziom błędów rodzaje złącz. W standardzie FDDI wykorzystywany jest kabel światłowodowy o średnicy 62,5/125 mikrometrów. W 1994 r. ANSI opracowało specyfikacje skrętki PMD (TP-PMD). Standard przesyłania danych po kablu miedzianym nazwany został CDDI (ang.) Copper Distributed Data Interface. 28

29 Sieci FDDI - Warstwa SMT Warstwa zarządzania stacja (SMT) składa się z zestawu protokołów FDDI słuŝących do zarządzania i monitorowania węzłów w pierścieniu FDDI. Warstwa zarządzania stacja (SMT) komunikuje się bezpośrednio z warstwami MAC, PHY i PMD, aby monitorować i zarządzać węzłami. Funkcje SMT: obsługa ramek SMT sterowanie połączeniem sterowanie pierścieniem. Usługi warstwy SMT: przyłączanie stacji odłączanie stacji zbieranie danych statystycznych identyfikacja i usuwanie uszkodzeń. Standard: ANSI INCITS Information Systems - Fibre Distributed Data interface (FDDI) - Station Management (SMT) (formerly ANSI X (R1999)). 29
