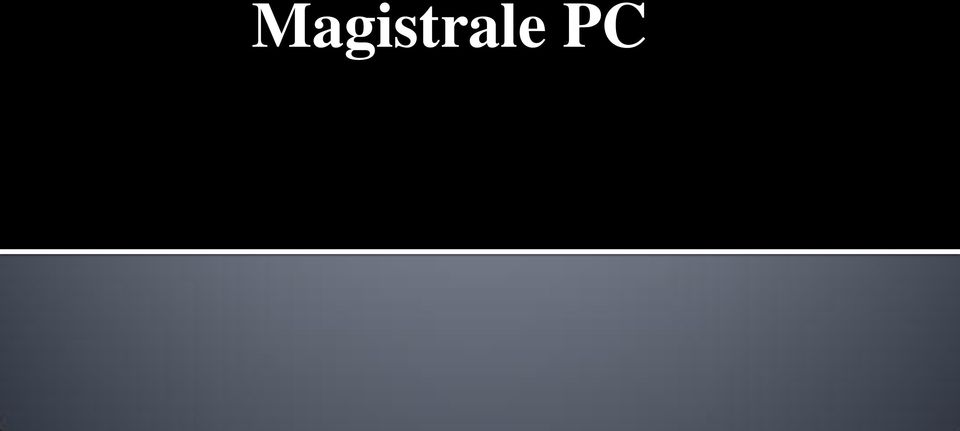

1 Magistrale PC

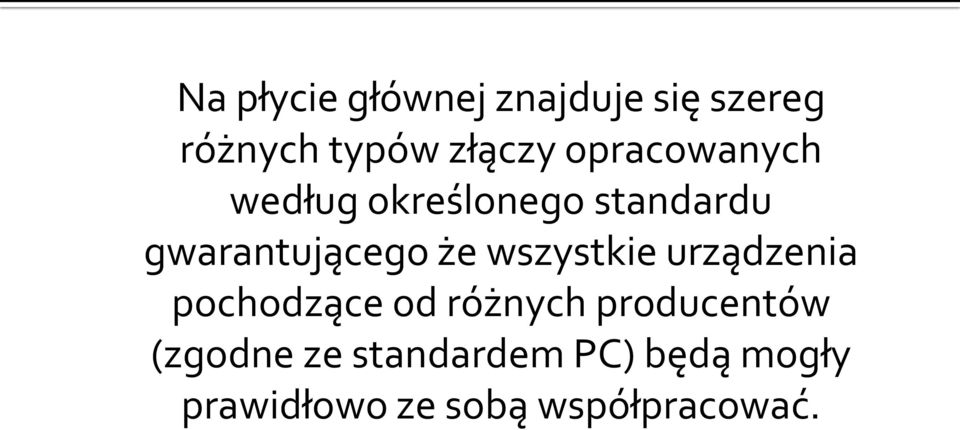

2 Na płycie głównej znajduje się szereg różnych typów złączy opracowanych według określonego standardu gwarantującego że wszystkie urządzenia pochodzące od różnych producentów (zgodne ze standardem PC) będą mogły prawidłowo ze sobą współpracować.

wszystkie urządzenia pochodzące od różnych producentów

3 Magistrala zespół linii oraz układów przełączających służących do przesyłania sygnałów między połączonymi urządzeniami w systemach mikroprocesorowych, złożony z trzech współdziałających szyn: sterująca (kontrolna) - mówi, czy sygnał ma zostać zapisany, czy odczytany adresowa (rdzeniowa) - mówi, z jakiej komórki pamięci sygnał ma zostać odczytany lub do jakiej komórki pamięci sygnał ma zostać zapisany; danych - tą magistralą przepływają dane. Jest elementem, który sprawia, że system komputerowy staje się określoną całością. Szerokość magistrali (liczba równoległych ścieżek szyny danych) określa, ile bitów może ona przesłać za jednym razem (jednym takcie). Rozróżniane są 2 typy magistrali: jednokierunkowa (dane przepływają tylko w jednym kierunku) oraz dwukierunkowa (dane przepływać mogą w obu kierunkach).

zostać zapisany; danych - tą magistralą przepływają dane. Jest elementem, który sprawia, że system komputerowy staje się określoną całością.

4 ISA PCI AGP PCI Express USB COM LPT FSB DMI

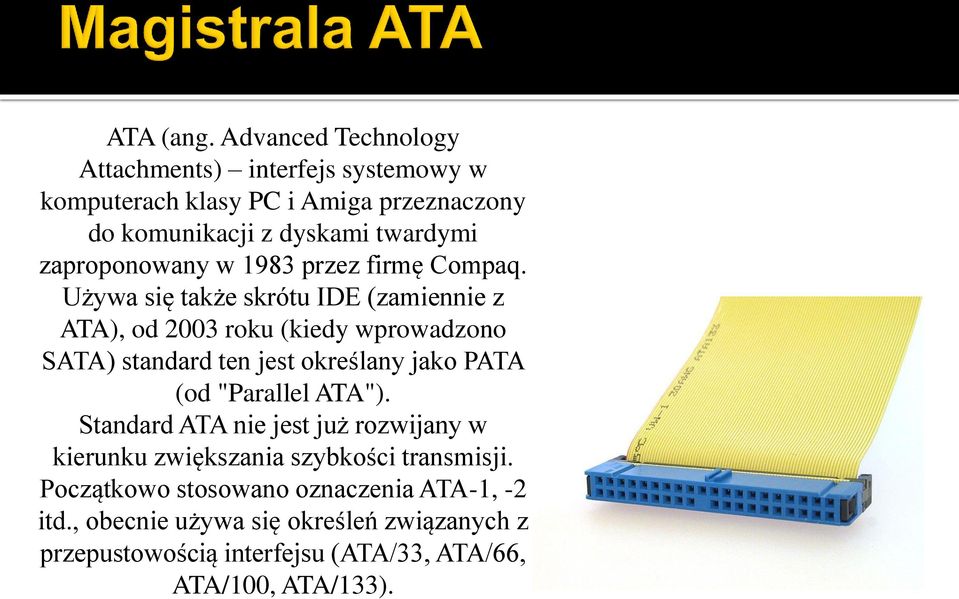

5 ATA (ang. Advanced Technology Attachments) interfejs systemowy w komputerach klasy PC i Amiga przeznaczony do komunikacji z dyskami twardymi zaproponowany w 1983 przez firmę Compaq. Używa się także skrótu IDE (zamiennie z ATA), od 2003 roku (kiedy wprowadzono SATA) standard ten jest określany jako PATA (od "Parallel ATA"). Standard ATA nie jest już rozwijany w kierunku zwiększania szybkości transmisji. Początkowo stosowano oznaczenia ATA-1, -2 itd., obecnie używa się określeń związanych z przepustowością interfejsu (ATA/33, ATA/66, ATA/100, ATA/133).

zaproponowany w 1983 przez firmę Compaq.

6 SATA Revision 1.x umożliwia szeregową transmisję danych z maksymalną przepustowością 1,5Gbi/s (ok. 170MiB/s). (SATA Revision 2.x) oferuje przepustowość 3,0Gbi/s (ok. 350MiB/s). (SATA Revision 3.x), udostępnia przepustowość 6,0Gbi/s (ok. 700MiB/s). Styki wtyczki sygnałowej SATA Pin Funkcja 1 Ground (masa) 2 A+ (Transmit) 3 A (Transmit) 4 Ground (masa) 5 B (Receive) 6 B+ (Receive) 7 Ground (masa)

x), udostępnia przepustowość 6,0Gbi/s (ok. 700MiB/s).

7 16 bitowa magistrala danych w komputerach klasy PC umożliwiająca montowanie dodatkowych kart rozszerzeń opracowanych pod tego typu gniazdo.

8 Ten rodzaj złącza praktycznie wyszedł z użycia głównie z powodu małej przepustowości 8,33 Mb/s i braku obsługi standardu Plug & Play,

11 standard gniazd rozszerzeń dla kart przystosowanych pod tą architekturę. Wprowadzona w 1993 r. przez firmę Intel specyfikacja szyny PCI spełnia normy standardu Plug & Play.

32 bitowa szyna systemowa (synonim określenia PCI32 [szerokość magistrali]) występująca na płytach głównych w postaci białych podłużnych złącz.

12 32 bitowa szyna systemowa (synonim określenia PCI32 [szerokość magistrali]) występująca na płytach głównych w postaci białych podłużnych złącz. 32 bitowa PCI może pracować z zegarem 33 MHz i osiągać przepustowość rzędu 133 MB/s (wartość tą musi jednak dzielić pomiędzy wszystkie karty rozszerzające).

13 W 2000 r. wprowadzono unowocześnioną, 64 bitową wersję tej magistrali (synonim określenia PCI64 [szerokość magistrali]) mogącą pracować z zegarem 66 MHz. Unowocześniona wersja PCI może osiągać przepustowość rzędu 266 MB/s Gniazda PCI zasilane są standardowo napięciem 5 V

14 Gniazda PCI są wykorzystywane przede wszystkim do instalacji kart graficznych, muzycznych, sieciowych lub wewnętrznych modemów.

19 to rodzaj zmodyfikowanej magistrali PCI opracowanej przez firmę Intel. Jest to 32- bitowa magistrala PCI zoptymalizowana do szybkiego przesyłania dużych ilości danych pomiędzy pamięcią operacyjną a kartą graficzną.

20 Podstawowe informacje: Data wprowadzenia: 1997 Stworzony przez: Intel Następca: PCI Express (2007) Szerokość magistrali: 32 bit Max. ilość urządzeń: 1 urządzenie/slot Max. przepustowość: 2133 MB/s

AGP 1x, używa kanału 32-bitowego działającego z taktowaniem 66MHz, co daje maksymalny transfer 264 MB/s równy dwukrotnemu transferowi 132 MB/s dostępnemu w magistrali PCI działającej przy taktowaniu

21 AGP 1x, używa kanału 32-bitowego działającego z taktowaniem 66MHz, co daje maksymalny transfer 264 MB/s równy dwukrotnemu transferowi 132 MB/s dostępnemu w magistrali PCI działającej przy taktowaniu 33 MHz/32-bit; napięcie sygnału 3.3 V. AGP 2x, używa kanału 32-bitowego przy taktowaniu 66 MHz z podwójną przepływnością, prowadzącą do efektywnego transferu 528 MB/s; napięcie sygnału 3.3 V. AGP 4x, używa kanału 32-bitowego przy taktowaniu 66 MHz z poczwórną przepływnością, co prowadzi do efektywnego transferu maksymalnego 1056 MB/s (1 GB/s); napięcie sygnału 1.5 V. AGP 8x, używa kanału 32-bitowego przy taktowaniu 66 MHz z ośmiokrotną przepływnością, co prowadzi do efektywnego transferu maksymalnego 2112 MB/s (2 GB/s); napięcie sygnału 0.8 V.

22 MB/s MB/s AGP x1 AGP x2 AGP x4 AGP x8

23 AGP napięcie sygnalizujące 3.3V oraz mnożniki AGP 1x oraz AGP 2x AGP napięcie sygnalizujące 1.5V oraz mnożniki AGP 1x, AGP 2x oraz AGP 4x AGP napięcie sygnalizujące 0.8V oraz mnożniki AGP 4x oraz AGP 8x

24 Karty AGP 3.3V - pasują tylko do magistrali AGP 1.0, charakteryzują się jednym wcięciem w złączu AGP (patrząc na kartę od frontu wcięcie dzieli złącze na pierwszą część - mniejszą, i drugą - większą) Karty AGP 1.5V - pasują do magistrali AGP 2.0 i 3.0, charakteryzują się jednym wcięciem w złączu AGP (patrząc na kartę od frontu wcięcie dzieli złącze na pierwszą część - większą, i drugą - mniejszą) Karty Universal AGP - pasują do wszystkich w/w rodzajów magistrali AGP (1.0, 2.0, 3.0). Charakteryzują się dwoma wcięciami w złączu AGP.

25 AGP 1,5 volts AGP 3,3 volts AGP universal

34 (ang. Accelerated Graphics Port Professional - profesjonalny przyspieszony port grafiki) - nowa wersja gniazda rozszerzeń AGP przeznaczona do profesjonalnych kart graficznych, które zużywają duże ilości prądu. Gniazdo AGP Pro jest wyposażone w o 48 więcej pinów niż gniazdo AGP. Służą one niemal wyłącznie jako dodatkowe linie zasilania.

37 to gniazda opracowane przez firmę Intel i przeznaczone do osadzania specjalnych kart, spełniających rolę wyprowadzeń dla elementów wbudowanych w chipset. Odpowiednia karta AMR udostępnia funkcje modemu lub karty dźwiękowej, PTI umożliwia podłączenie urządzeń TV, wyświetlaczy LCD itp., a CNR kart sieciowych, dźwiękowych.

42 PCI-s (PCIe, PCI-E), znana również jako 3GlO (od 3rd Generation I/O), jest pionową magistralą służącą do podłączania urządzeń do płyty głównej. Zastąpiła ona magistralę PCI oraz AGP.

43 PCI-Express stanowi magistralę lokalną typu szeregowego, łączącą dwa punkty (Point-to- Point). Nie jest to więc magistrala w tradycyjnym rozumieniu, i nie jest rozwinięciem koncepcji "zwykłego" PCI. Taka konstrukcja eliminuje konieczność dzielenia pasma pomiędzy kilka urządzeń - każde urządzenie PCI-Express jest połączone bezpośrednio z kontrolerem. Sygnał przekazywany jest za pomocą dwóch linii, po jednej w każdym kierunku.

44 Częstotliwość taktowania wynosi 2,5 GHz. Przepustowość jednej linii wynosi 250 MB/s. W związku z tym, że urządzenia mogą jednocześnie przekazywać sygnał w obydwu kierunkach (full-duplex) to można ewentualnie przyjąć, że w przypadku takiego wykorzystania złącza, transfer może sięgać 500 MB/s.

45 jest kilka wariantów tej magistrali - z 1, 2, 4, 8, 12, 16 lub 32 liniami (każda składająca się z dwóch 2-pinowych części - nadawczej i odbiorczej).

46 wariant PCIe przepustowość (w każdą stronę) x1 x2 x4 x8 x16 x MB/s 500 MB/s 1000 MB/s 2000 MB/s 4000 MB/s 8000 MB/s

47 Wraz ze wzrostem liczby linii wydłużeniu ulega gniazdo, jego konstrukcja (poprzez wspólną część początkową i jedynie dodawanie na końcu nowych linii) umożliwia włożenie wolniejszej karty do szybszego gniazda (w drugą stronę jest niemożliwe). Gniazdo 1x ma 18 pinów z każdej strony, gniazdo x4-32, gniazdo x8-49, zaś gniazdo x16-82 piny z każdej strony.

49 A441099K

50 MB/s , ISA PCI32 PCI64 AGP x1 AGP x2 AGP x4 AGP x8 PCI-e x1 PCI-e x16 PCI-e x32 MB/s
