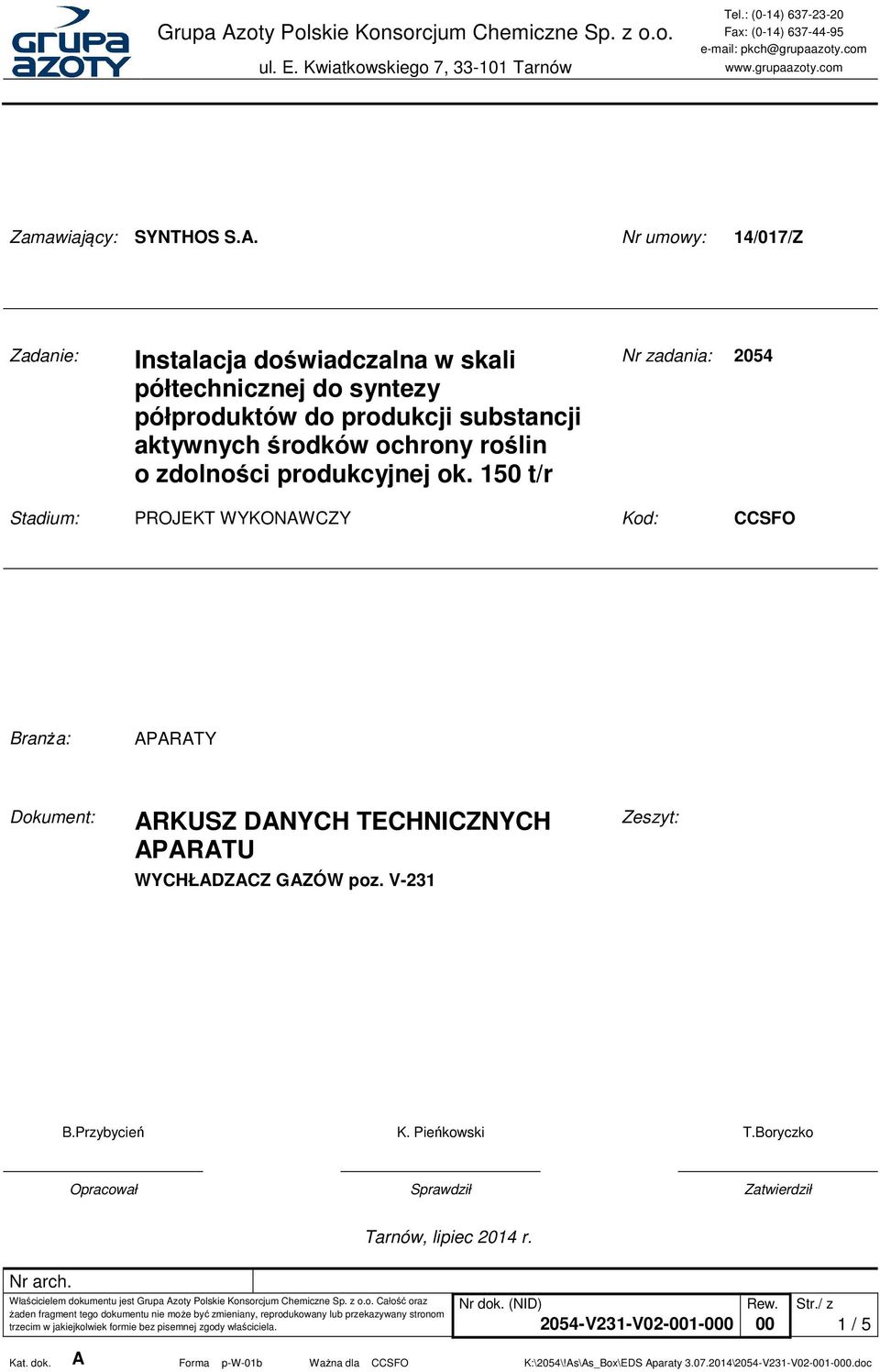

1 Grupa Azoty Polskie Konsorcjum Chemiczne Sp. z o.o. ul. E. Kwiatkowskiego 7, Tarnów Tel.: (0-14) Fax: (0-14) pkch@grupaazoty.com Zamawiający: SYNTHOS S.A. Nr umowy: 14/017/Z Zadanie: Instalacja doświadczalna w skali półtechnicznej do syntezy półproduktów do produkcji substancji aktywnych środków ochrony roślin o zdolności produkcyjnej ok. 150 t/r Nr zadania: 2054 Stadium: PROJEKT WYKONAWCZY Kod: Branża: APARATY Dokument: ARKUSZ DANYCH TECHNICZNYCH APARATU Zeszyt: B.Przybycień K. Pieńkowski T.Boryczko Opracował Sprawdził Zatwierdził Tarnów, lipiec 2014 r. Nr arch V231-V / 5

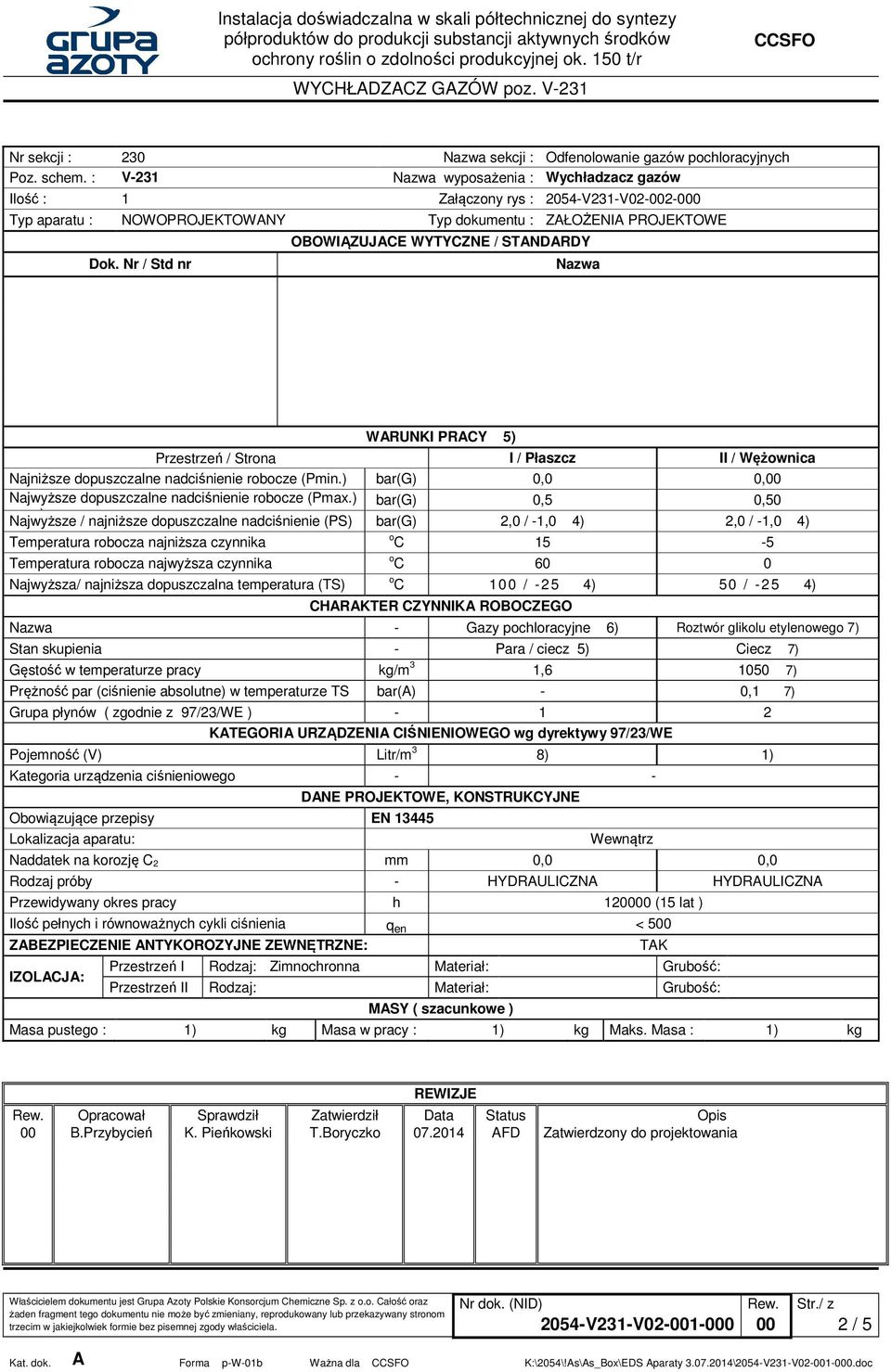

2 Nr sekcji : 230 Nazwa sekcji : Odfenolowanie gazów pochloracyjnych Poz. schem. : V-231 Nazwa wyposażenia : Wychładzacz gazów Ilość : 1 Załączony rys : 2054-V231-V Typ aparatu : NOWOPROJEKTOWANY Typ dokumentu : ZAŁOŻENIA PROJEKTOWE Dok. Nr / Std nr OBOWIĄZUJACE WYTYCZNE / STANDARDY Nazwa WARUNKI PRACY 5) Przestrzeń / Strona I / Płaszcz II / Wężownica Najniższe dopuszczalne nadciśnienie robocze (Pmin.) bar(g) 0,0 0,00 Najwyższe dopuszczalne nadciśnienie robocze (Pmax.) bar(g) 0,5 0,50 max.) Najwyższe / najniższe dopuszczalne nadciśnienie (PS) bar(g) 2,0 / -1,0 4) 2,0 / -1,0 4) Temperatura robocza najniższa czynnika o C 15-5 Temperatura robocza najwyższa czynnika o C 60 0 Najwyższa/ najniższa dopuszczalna temperatura (TS) o C 100 / -25 4) 50 / ) CHARAKTER CZYNNIKA ROBOCZEGO Nazwa - Gazy pochloracyjne 6) Roztwór glikolu etylenowego 7) Stan skupienia - Para / ciecz 5) Ciecz 7) Gęstość w temperaturze pracy kg/m 3 1, ) Prężność par (ciśnienie absolutne) w temperaturze TS bar(a) - 0,1 7) Grupa płynów ( zgodnie z 97/23/WE ) KATEGORIA URZĄDZENIA CIŚNIENIOWEGO wg dyrektywy 97/23/WE Pojemność (V) Litr/m 3 8) 1) Kategoria urządzenia ciśnieniowego - - Obowiązujące przepisy EN Lokalizacja aparatu: DANE PROJEKTOWE, KONSTRUKCYJNE Wewnątrz Naddatek na korozję C 2 mm 0,0 0,0 Rodzaj próby - HYDRAULICZNA HYDRAULICZNA Przewidywany okres pracy h (15 lat ) Ilość pełnych i równoważnych cykli ciśnienia q en < 500 ZABEZPIECZENIE ANTYKOROZYJNE ZEWNĘTRZNE: IZOLACJA: Przestrzeń I Rodzaj: Zimnochronna Materiał: Grubość: Przestrzeń II Rodzaj: Materiał: Grubość: MASY ( szacunkowe ) Masa pustego : 1) kg Masa w pracy : 1) kg Maks. Masa : 1) kg TAK REWIZJE Rew. Opracował Sprawdził Zatwierdził Data Status Opis 00 B.Przybycień K. Pieńkowski T.Boryczko AFD Zatwierdzony do projektowania 2054-V231-V / 5

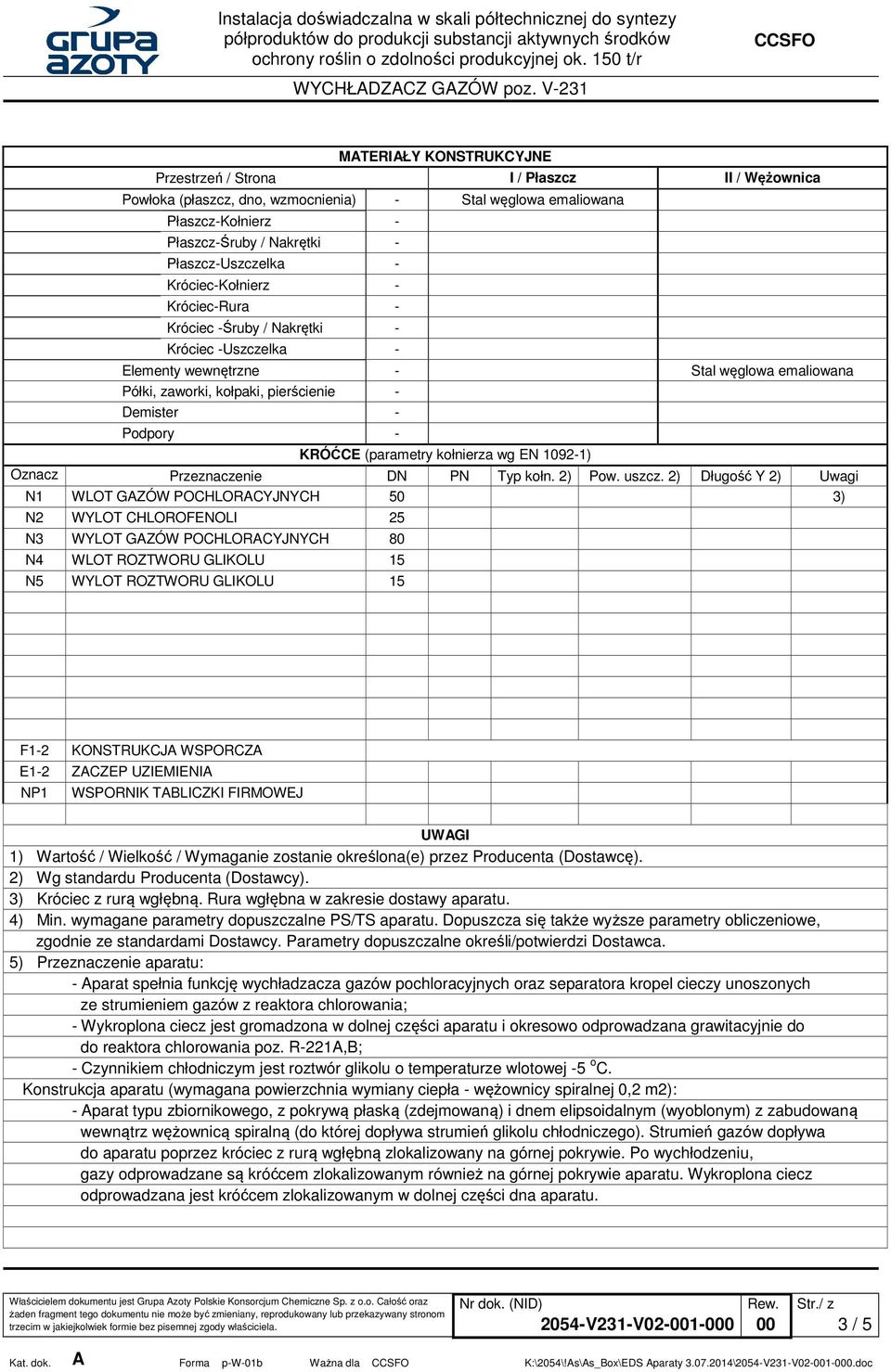

3 MATERIAŁY KONSTRUKCYJNE Przestrzeń / Strona I / Płaszcz II / Wężownica Powłoka (płaszcz, dno, wzmocnienia) - Stal węglowa emaliowana Płaszcz-Kołnierz - Płaszcz-Śruby / Nakrętki - Płaszcz-Uszczelka - Króciec-Kołnierz - Króciec-Rura - Króciec -Śruby / Nakrętki - Króciec -Uszczelka - Elementy wewnętrzne - Stal węglowa emaliowana Półki, zaworki, kołpaki, pierścienie - Demister - Podpory - KRÓĆCE (parametry kołnierza wg EN ) Oznacz Przeznaczenie DN PN Typ kołn. 2) Pow. uszcz. 2) Długość Y 2) Uwagi N1. WLOT GAZÓW POCHLORACYJNYCH 50 3) N2 WYLOT CHLOROFENOLI 25 N3 WYLOT GAZÓW POCHLORACYJNYCH 80 N4 WLOT ROZTWORU GLIKOLU 15 N5 WYLOT ROZTWORU GLIKOLU 15 F1-2 KONSTRUKCJA WSPORCZA E1-2 ZACZEP UZIEMIENIA NP1 WSPORNIK TABLICZKI FIRMOWEJ UWAGI 1) Wartość / Wielkość / Wymaganie zostanie określona(e) przez Producenta (Dostawcę). 2) Wg standardu Producenta (Dostawcy). 3) Króciec z rurą wgłębną. Rura wgłębna w zakresie dostawy aparatu. 4) Min. wymagane parametry dopuszczalne PS/TS aparatu. Dopuszcza się także wyższe parametry obliczeniowe, zgodnie ze standardami Dostawcy. Parametry dopuszczalne określi/potwierdzi Dostawca. 5) Przeznaczenie aparatu: - Aparat spełnia funkcję wychładzacza gazów pochloracyjnych oraz separatora kropel cieczy unoszonych ze strumieniem gazów z reaktora chlorowania; - Wykroplona ciecz jest gromadzona w dolnej części aparatu i okresowo odprowadzana grawitacyjnie do do reaktora chlorowania poz. R-221A,B; - Czynnikiem chłodniczym jest roztwór glikolu o temperaturze wlotowej -5 o C. Konstrukcja aparatu (wymagana powierzchnia wymiany ciepła - wężownicy spiralnej 0,2 m2): - Aparat typu zbiornikowego, z pokrywą płaską (zdejmowaną) i dnem elipsoidalnym (wyoblonym) z zabudowaną wewnątrz wężownicą spiralną (do której dopływa strumień glikolu chłodniczego). Strumień gazów dopływa do aparatu poprzez króciec z rurą wgłębną zlokalizowany na górnej pokrywie. Po wychłodzeniu, gazy odprowadzane są króćcem zlokalizowanym również na górnej pokrywie aparatu. Wykroplona ciecz odprowadzana jest króćcem zlokalizowanym w dolnej części dna aparatu V231-V / 5

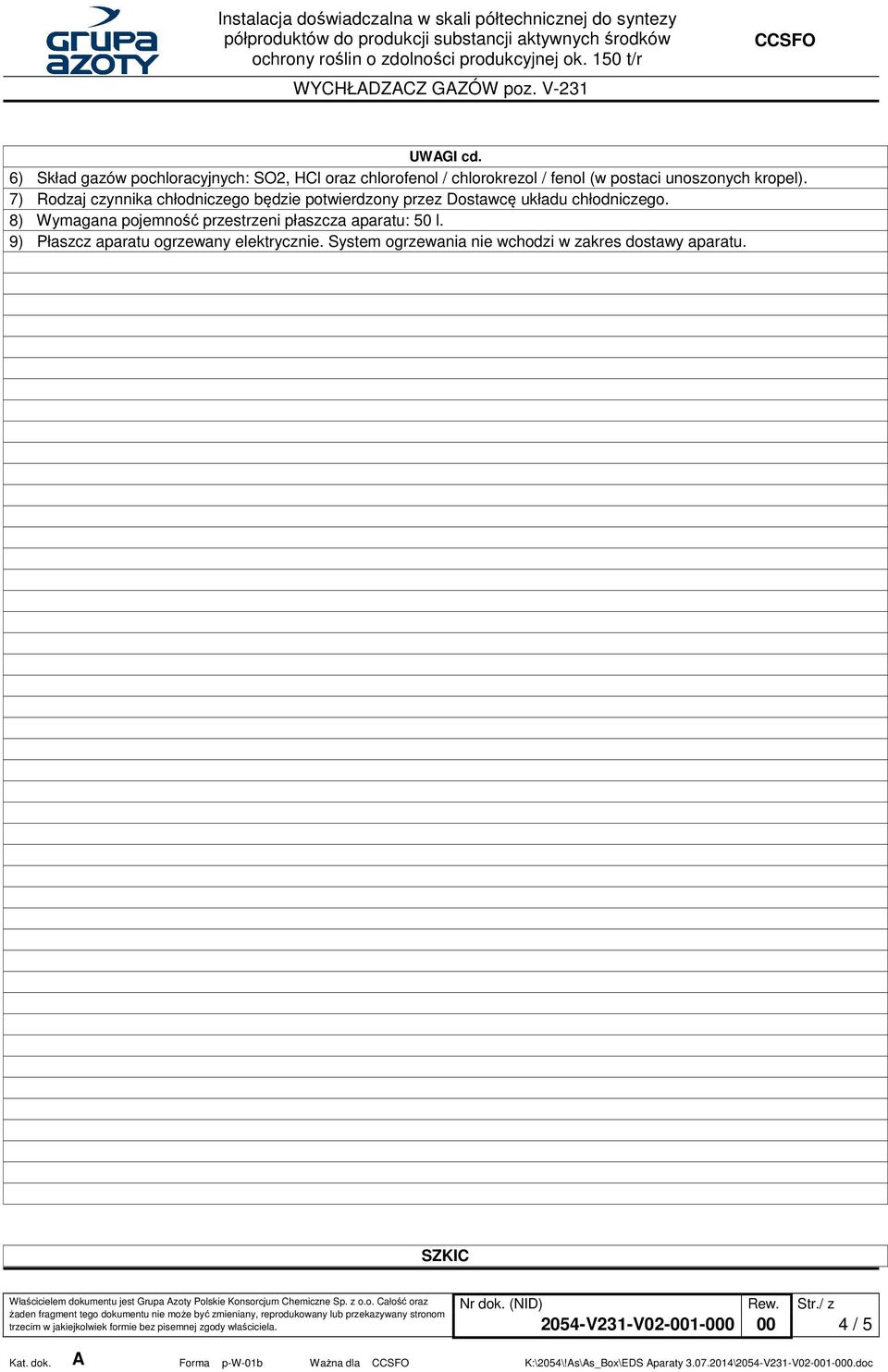

4 UWAGI cd. 6) Skład gazów pochloracyjnych: SO2, HCl oraz chlorofenol / chlorokrezol / fenol (w postaci unoszonych kropel). 7) Rodzaj czynnika chłodniczego będzie potwierdzony przez Dostawcę układu chłodniczego. 8) Wymagana pojemność przestrzeni płaszcza aparatu: 50 l. 9) Płaszcz aparatu ogrzewany elektrycznie. System ogrzewania nie wchodzi w zakres dostawy aparatu. SZKIC 2054-V231-V / 5

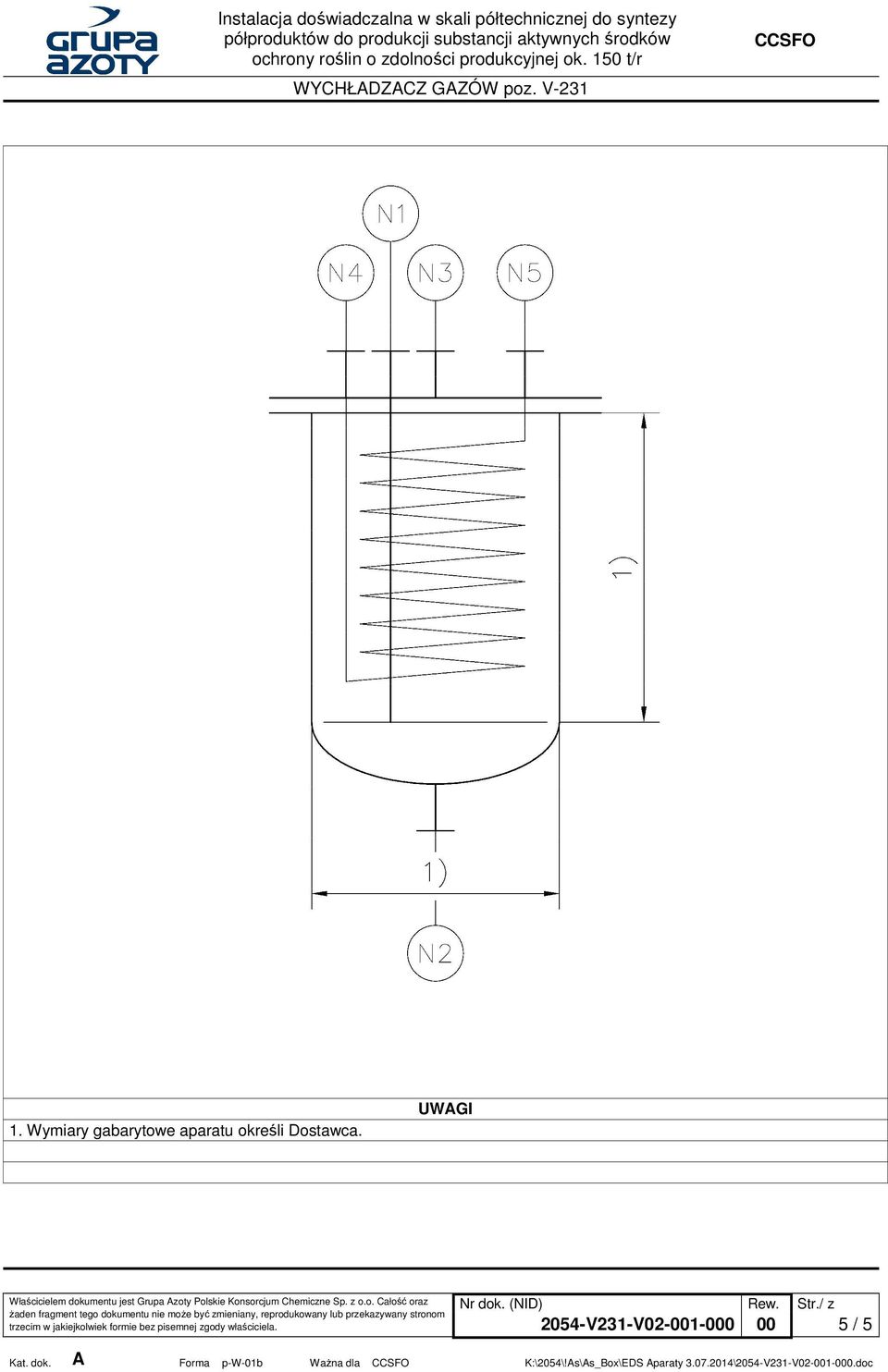

5 1. Wymiary gabarytowe aparatu określi Dostawca. UWAGI 2054-V231-V / 5
