1 Mica Slim Bardzo płaska wbudowana w ziemię oprawa iluminacyjna

2 2

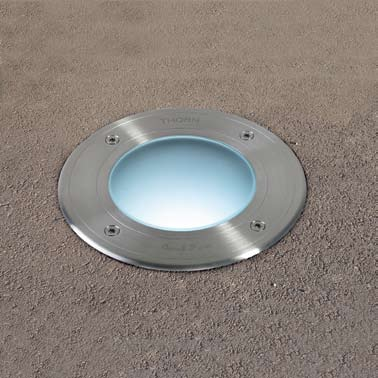

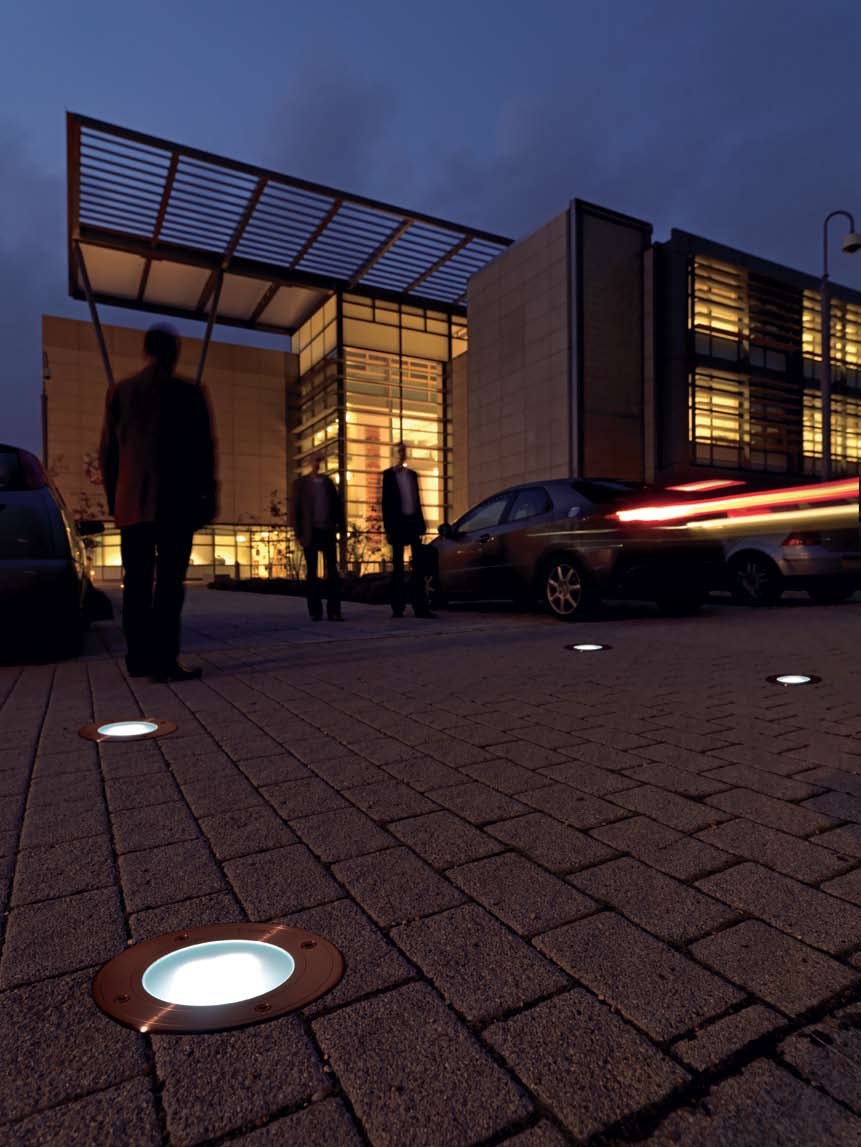

3 Teraz jest też w ofercie Mica Slim płytsza wersja wpuszczanej w podłoże oprawy Mica firmy Thorn, nadającej się do montażu płaskiego w jezdni Mica Slim znakomity przykład realizacji programu PEC firmy Thorn jest do 60 procent płytsza niż Mica A i Mica S i może być montowana w różnych typach podłoża. Oprawa ta znacząco zwiększa funkcjonalność i atrakcyjność serii Mica. Ta okrągła oprawa, z korpusem wykonanym z odlewanego ciśnieniowo aluminium i pierścieniem ze stali nierdzewnej, jest dostępna w trzech wielkościach (SST, ST i AT), różniących się średnicą i głębokością. Możliwość jeżdżenia po Mica Slim doskonale uzupełnia obecną możliwość chodzenia po oprawach z serii E/Fact Slim. SERIA MICA SERIA MICA SLIM Mica Slim SST (mała) LED i dichroiczna lampa halogenowa Mica S Dichroiczna lampa halogenowa i świetlówka kompaktowa Ø165 Mica Slim ST (średnia) LED, dichroiczna lampa halogenowa i świetlówka kompaktowa Ø Mica A QPAR i świetlówka kompaktowa Ø235 Mica Slim AT (duża) LED, HIT i świetlówka kompaktowa Ø HST i HIT Ø235 LED, HIT i świetlówka kompaktowa Ø Mica A z pokrywą i okienkami HIT i świetlówka kompaktowa Mica Slim z pokrywą i okienkami LED, lampa halogenowa i HIT Ø 222 Ø

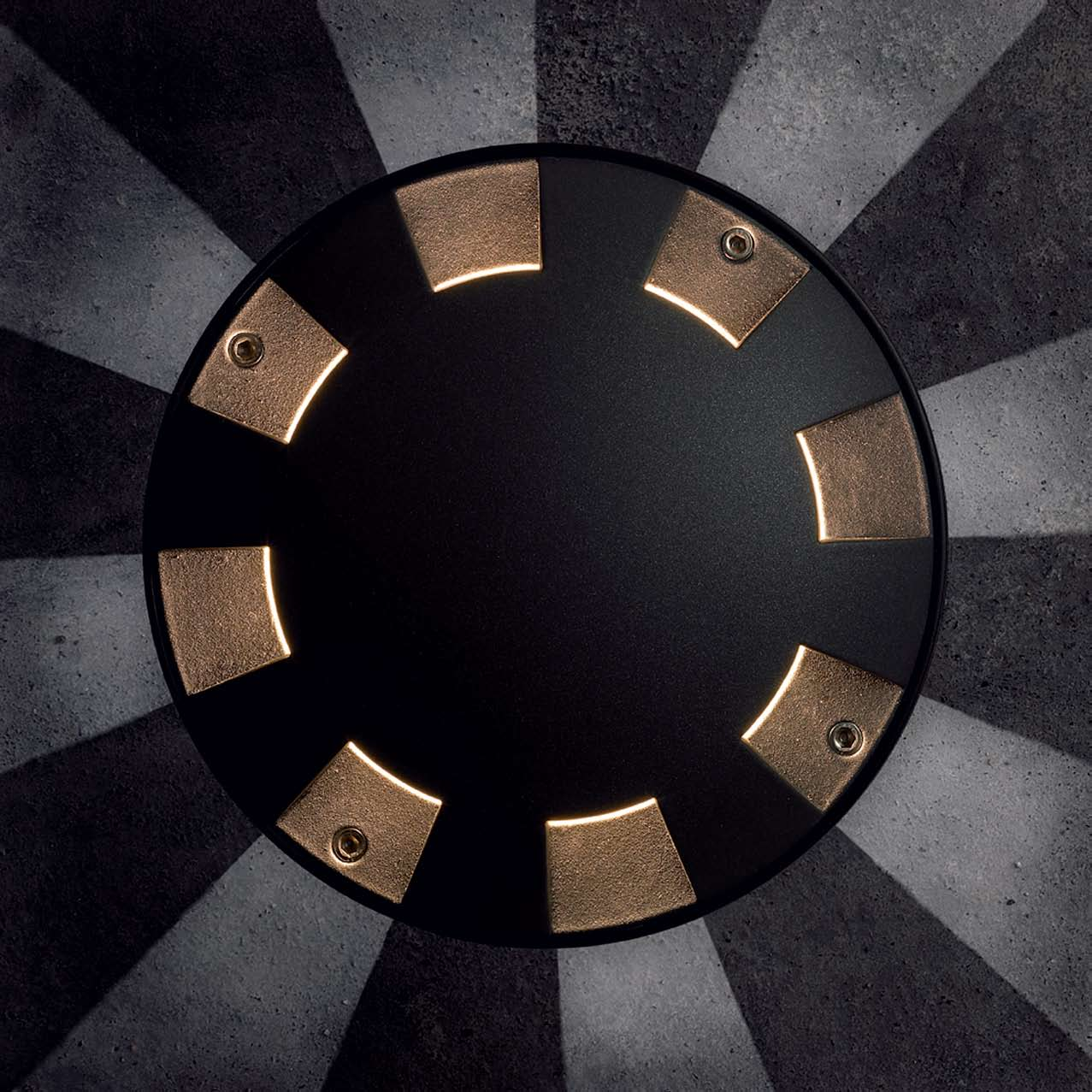

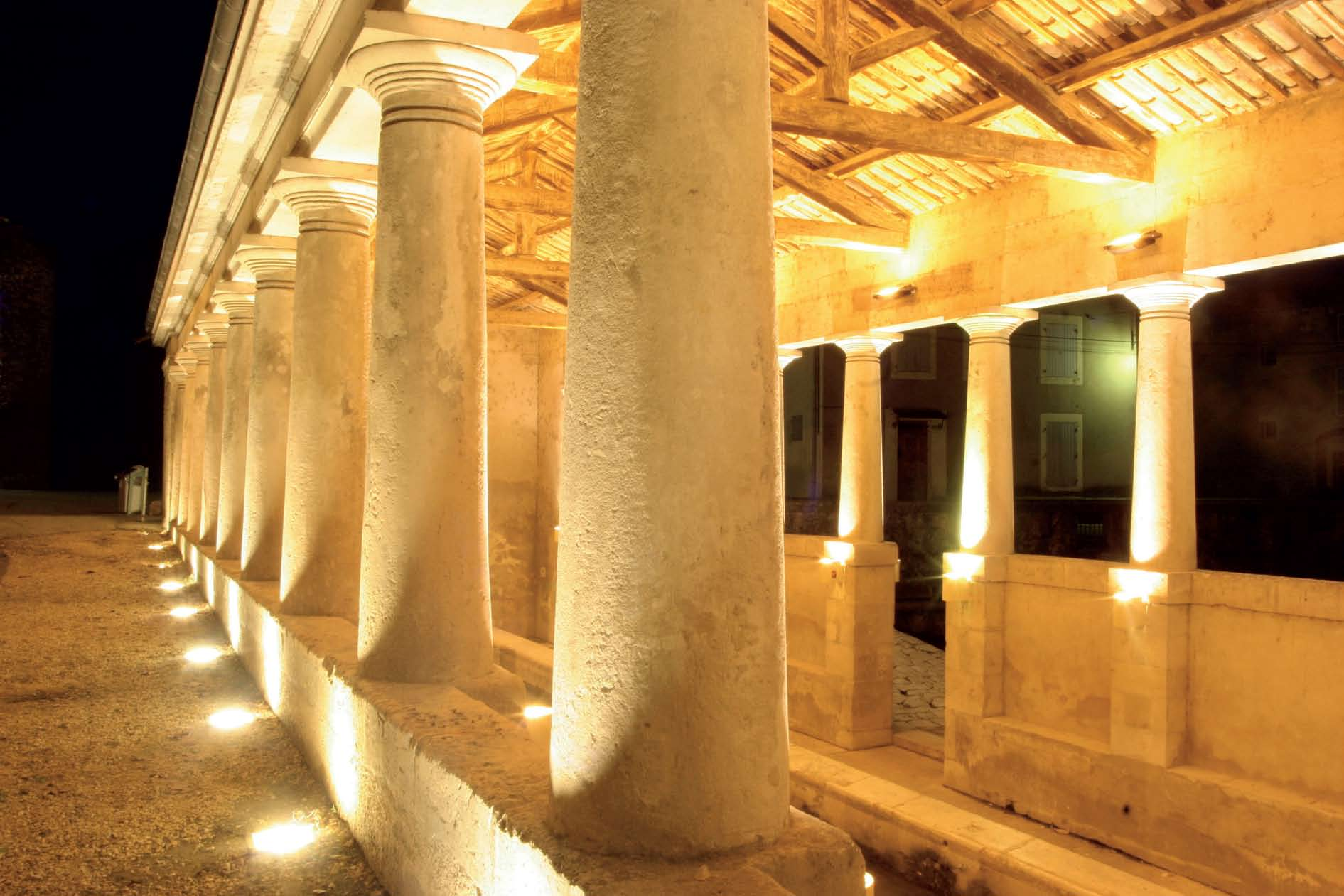

4 Mica Slim Elastyczność Mica Slim jest oprawą dającą wyjątkowo duże możliwości, gdyż przy każdej z oferowanych wielkości projektant może uzyskać oświetlenie dekoracyjne, iluminacyjne lub prowadzące. Umożliwia to oświetlanie szerokiej gamy obiektów, takich jak rzeźby lub drzewa, a także wskazywanie ścieżek i wejść do budynków. Możliwe jest też oświetlanie fasad budynków oraz tworzenie ciekawych efektów kolorystycznych (patrz po prawej). Mica Slim SST 1 dioda LED o wysokim strumieniu światła 1,2 W MICA SLIM SST Klosz Źródła światła Symb. zam. Rozsył światła Oświetlenie prowadzące 4,5 W 9 LED białych o niskim strumieniu światła Matowe 10 monochromatycznych diod LED o niskim strumieniu światła 2 W R/G/B/Y do x30 Okienka 1 monochromatyczna dioda LED o wysokim strumieniu światła 1,2 W 1 okienko: do okienka: do okienek: do Oświetlenie dekoracyjne Przezroczyste 10 W QR-CBC monochromatyczna dioda LED o wysokim strumieniu światła 1,2 W do x16.5 2x3 Mica Slim AT z pokrywą i 8 okienkami 4

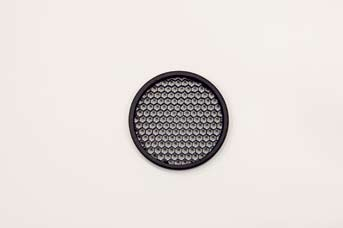

5 60 Mica Slim ST 6 W T2 MICA SLIM ST Klosz Źródła światła Symb. zam. Oświetlenie prowadzące Matowe 6 W T Rozsył światła Mica Slim AT 20 W HIT-TC-CE R6 + raster przeciwolśnieniowy MICA SLIM AT Klosz Źródła światła Symb. zam. Rozsył światła Oświetlenie prowadzące Matowe 18 W TC-TEL x35 2x35 16 monochromatycznych diod LED o niskim strumieniu światła 4,5 W do x30 20 W HIT-TC-CE R x15 Okienka 20 W QT12 1 okienko diod LED o niskim strumieniu światła 4,3 W RGB x37 2 okienka Okienka 35W HIT-TC-CE 1 okienko okienek okienka Oświetlenie dekoracyjne Przezroczyste 20 W QR-CBC okienek x19 Oświetlenie dekoracyjne 3 monochromatyczne diody LED o wysokim strumieniu światła 1,2 W do x4 Przezroczyste 20 W HIT-TC-CE R x3 20 W HIT-TC-CE A/S x34 35 W HIT-TC-CE A/S x34 Półmatowe 3 diody LED o wysokim strumieniu światła 3,6 W RGB x4 5

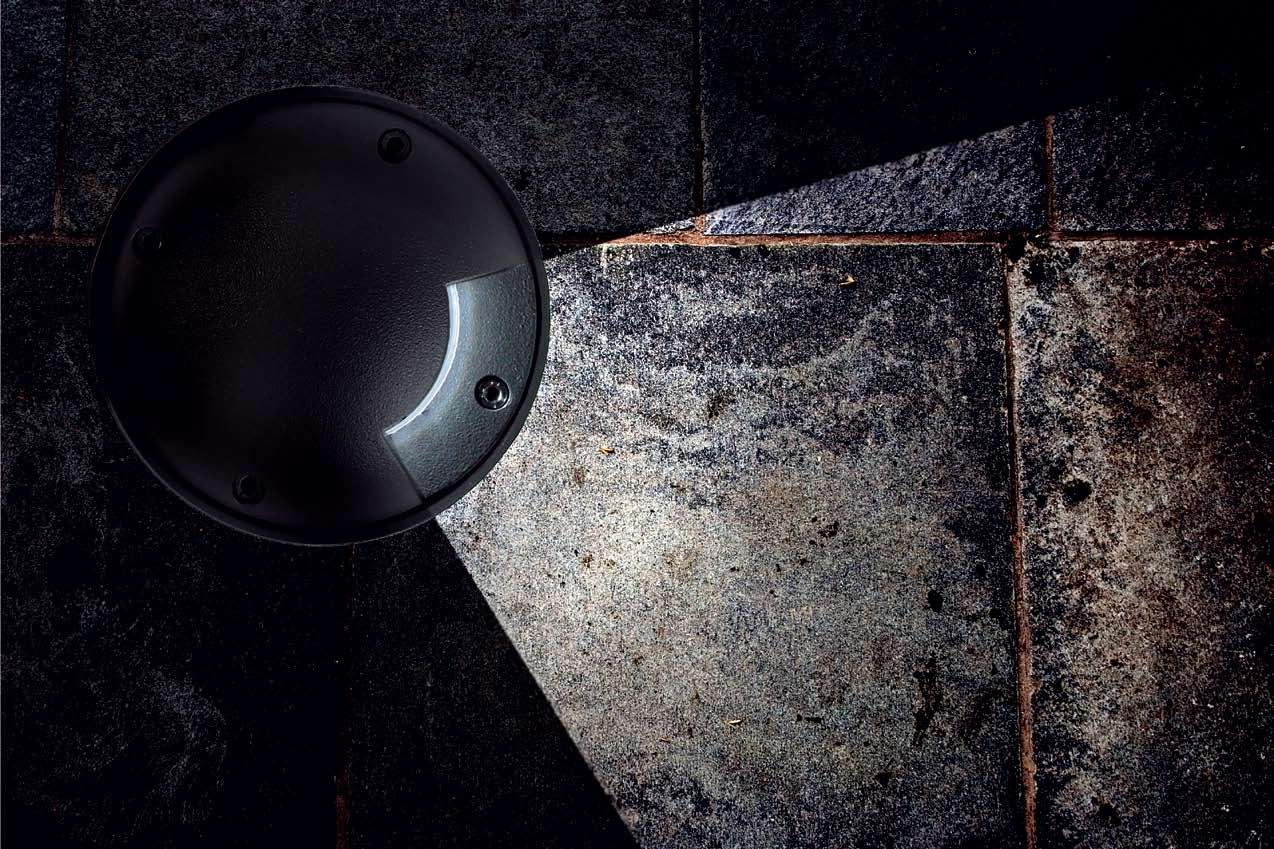

6 Eliminacja oświetlenia niepożądanego Oprawy wpuszczane w grunt należy stosować w przemyślany sposób, aby nie zwiększać oświetlenia niepożądanego. Warto zatem wziąć pod uwagę kilka prostych wskazówek: Umieszczajmy oprawę oświetleniową blisko iluminowanego obiektu na przykład przy oświetlaniu liści bezpośrednio pod koroną drzewa. Oświetlając fasady budynków, zastosujmy oprawy wpuszczone w grunt tuż przy budynku i zapewniające możliwość regulacji kąta padania wiązki świetlnej, tak żeby skierować całe światło na budynek, a nie w niebo. Przy wskazywaniu przebiegu ciągów pieszych stosujmy źródła światła o małej mocy i matowe klosze lub, jeszcze lepiej, rozważmy możliwość użycia opraw z okienkami kierującymi emitowaną wiązkę światła blisko płaszczyzny horyzontalnej oprawy. W ograniczeniu oświetlenia niepożądanego pomaga też stosowanie minimalnej ilości światła. W wielu instalacjach oświetleniowych potrzeba zaskakująco niewiele światła, by uzyskać niezwykły efekt. Konkretna ilość potrzebnego światła jest uzależniona od poziomu oświetlenia otoczenia, toteż przed opracowaniem projektu konieczne jest ustalenie poziomu odniesienia. Oprawa Mica Slim ma tę zaletę, że ponieważ źródło światła jest w niej skutecznie ukryte, widzimy tylko samo oświetlenie obiektu. Wizerunku oświetlanego obiektu nie zakłóca nam widok jasnego źródła światła w polu widzenia. 6

7 7

8 8

9 Dobre parametry oświetleniowe, skuteczność i wygoda (program PEC) dla lepszego oświetlenia Mica Slim przywołuje ducha dynamiki Thorn poprzez zorientowany na wyniki program PEC Program PEC opiera się na zasadzie, że dobre parametry oświetleniowe, skuteczność i wygoda decydują o efektywności oświetlenia, jego oddziaływaniu na ludzi oraz o jego wpływie na środowisko naturalne. Mica Slim dostarcza właściwego oświetlenia we właściwym miejscu i czasie. Dobre parametry oświetleniowe: Zapewniają najwyższą efektywność Doskonała wydolność widzenia przy oświetleniu prowadzącym i akcentującym dzięki możliwości wyboru spośród szerokiego asortymentu źródeł światła, kloszy i układów optycznych. Można tworzyć wiele różnych układów oświetlenia, uzyskując doskonałe modelowanie i kontrast podkreślając szczegóły, uzyskując odpowiednie cienie i wydobywając fakturę oświetlanych obiektów. Szeroki wybór źródeł światła zapewnia dobre oddawanie barw. Skuteczność: Zminimalizowanie użycia energii, emisji CO 2 i odpadów Szeroki asortyment źródeł światła o dużej skuteczności świetlnej, w tym diod LED, charakteryzujących się niskim zużyciem energii, dużą żywotnością i małymi potrzebami konserwacyjnymi Statecznik elektroniczny zmniejsza zużycie energii i przedłuża żywotność lamp Zastosowanie matowych kloszy, odchylanych i asymetrycznych układów optycznych oraz okienek osłoniętych pokrywą ogranicza oświetlenie niepożądane Niezwykle praktyczna. Płaskość oprawy zwiększa możliwości jej zastosowania. Puszka montażowa izoluje oprawę od gruntu. Oprawy są fabrycznie okablowane, co przyspiesza instalację Wysoka klasa szczelności wynosząca IP67 oraz duża odporność mechaniczna IK10. Maksymalne obciążenie statyczne wynosi: 5000 kg dla płaskich kloszy ze szkła hartowanego oraz 2000 kg dla okienek osłoniętych pokrywą aluminiową Spełnia wymogi normy IEC Dopuszczalna prędkość samochodów: 30 km/h dla wersji z płaskim kloszem szklanym i 20 km/h dla wersji z okienkami osłoniętymi pokrywą Wygoda: zapewnienie zadowolenia i stymulacji Możliwość odpowiedniego doboru oświetlenia akcentującego i prowadzącego dodaje atrakcyjności i uroku otoczeniu. Oświetlenie może budzić w użytkowniku pozytywne emocje, wrażenie przytulności lub przestrzenności, a także poczucie bezpieczeństwa lub dramatyzmu otoczenia Zapewnia oświetlenie w ludzkim wymiarze Wszystkie oprawy mają dla bezpieczeństwa niską temperaturę elementów zewnętrznych (wersja Touch ) Szeroka gama opcji koloru światła, uzyskiwanego za pomocą diod LED (w tym wersji RGB) lub kolorowych filtrów, pozwala uzyskać atrakcyjne wizualnie, statyczne lub dynamiczne efekty świetlne. Statecznik elektroniczny zapewnia światło bez migotania 9

10 10

11 Charakterystyka produktu Mica Slim jest oprawą wyjątkowo wszechstronną, gdyż przy każdej z dostępnych wielkości projektant może uzyskać oświetlenie iluminacyjno dekoracyjne lub prowadząco wskazujące Niewielka głębokość montażu: 175 mm dla opraw małych (SST) i średnich (ST) oraz 195 mm dla opraw dużych (AT) Trzy wymiary średnicy: 113 mm, 165 mm i 235 mm Wersje z odchylanym układem optycznym (+/-15 ) i przejrzystym lub półmatowym kloszem do iluminacji obiektów. Dla dużej wersji oprawy również opcja asymetrycznego rozsyłu światła OK Wszystkie oprawy wykonane w wersji Touch, cechującej się niską temperaturą elementów zewnętrznych (<80 C), oprawy na diody LED do 40 C Wybór kloszy z przezroczystego lub półmatowego szkła dla celów oświetlenia iluminacyjnego oraz z matowego szkła dla oświetlenia prowadzącego Mica Slim ST 3,6 W 3 LED Wyposażona w elektroniczny układ zapłonowy zapewniający zmniejszenie zużycia energii elektrycznej, eliminację migotania i wydłużoną żywotność lamp Okablowana fabrycznie, co przyspiesza instalację w puszce montażowej (0,4 m przewodu elektrycznego) Pokrywa z okienkami z wypukłego szkła pomaga uzyskać określony kierunek wiązki świetlnej (1, 2 lub 8 okienek) Okrągły pierścień ze stali nierdzewnej otaczający klosz zapewnia estetyczny wygląd Szeroki wybór źródeł światła: diody LED niskim lub wysokim natężeniu światła oraz lampy konwencjonalne (T2 o mocy 6 W do HIT-TC-CE o mocy 35 W) Raster przeciwolśnieniowy Raster plaster miodu Możliwość wyboru koloru. 5 kolorów diod LED biały, niebieski, zielony, czerwony i żółty przy oświetleniu monochromatycznym oraz możliwość zmiany kolorów RGB. Dostępne są też filtry z kolorowego szkła niebieskie, zielone, żółte i czerwone (dla opraw średnich i dużych) Wybór układów optycznych odpowiednich dla oświetlenia prowadzącego lub akcentującego Kolorowe filtry 11

12 Szczegóły techniczne Wymiary Dane fotometryczne LED (ustawienia fabryczne) Mica Slim SST 10 W QR-CBC Mica Slim ST 3,6 W 3 LED Mica Slim AT 20 W HIT-TC-CE + raster przeciwolśnieniowy Oświetlenie prowadzące: Mica Slim SST monochromatyczna R/G/B/Y: 2 W dla 10 diod LED, Mica Slim SST biała: 4,5 W dla 9 diod LED Mica Slim SST z pokrywą: 1,2 W dla 1 diody LED Mica Slim ST monochromatyczna: 4,5 W dla 10 diod LED Mica Slim AT RGB: 4,3 W dla 10 diod LED Oświetlenie iluminacyjne: Mica Slim SST monochromatyczna: 1,2 W dla 1 diody LED Mica Slim ST monochromatyczna: 3,6 W dla 3 diod LED Mica Slim AT RGB: 3,6 W dla 3 diod LED Mica Slim SST 1,2 W 1 LED Mica Slim SST 1,2 W 1 LED, 1 okienko Mica Slim ST 4,5 W 16 LED Mica Slim ST 20 W QT12, 2 okienka Mica Slim AT 20 W HIT-TC-CE + raster przeciwolśnieniowy Mica Slim AT 35 W HIT-TC-CE, 8 okienek Źródła światła 10 W QR-CBC (HR) dichroiczna lampa halogenowa Trzonek: GU4 20 W QR-CBC (HR) dichroiczna lampa halogenowa Trzonek: GU W QT12 (HSG) niskonapięciowa kapsułka halogenowa Trzonek: GY W T2 (FB) świetlówka kompaktowa (tylko Sylvania). Trzonek: GX53 18 W TC-TEL (FSM) świetlówka kompaktowa. Trzonek: GX24q W HIT-TC-CE (MT) lampa metalohalogenkowa. Trzonek: PGJ

13 Materiały/Wykonanie Obudowa: aluminium odlewane ciśnieniowo, spełniające normę ENAB44100 (bez miedzi), pomalowane farbą proszkową, zapewniająca wysoką odporność na korozję Pierścień: stal nierdzewna AISI 316L (grubości 3 mm), zabezpieczona przed korozją Śruby przytrzymujące: stal nierdzewna Klosz: hartowane szkło sodowe, przezroczyste, matowe lub półmatowe (grubości 15 mm) Uszczelka: silikon odporny na starzenie Puszka montażowa: polipropylen Przewód elektryczny: guma (H07RN-F) Pokrywa: malowane aluminium Szkło antypoślizgowe na zamówienie Puszka montażowa ma cztery wejścia kablowe co dziewięćdziesiąt stopni. Oprawy są dostarczane z okablowaniem fabrycznym z przewodem długości 0,4 m (H07RN-F). Dla przyspieszenia instalacji okablowanie można połączyć wewnątrz puszki montażowej. Dla opraw średnich (ST) i dużych (AT) stosuje się łączniki o szczelności IP67 (symbol zamówieniowy lub ). Dla opraw małych (SST) należy stosować tylko łączniki o szczelności IP67 i symbolu zamówieniowym Przy okablowaniu przelotowym można stosować puszki połączeniowe o szczelności IP67 (symbol zamówieniowy , lub ). cd cd cd Mica Slim SST z przezroczystym kloszem Mica Slim SST z przezroczystym kloszem Źródła światła: 1 W LED K2 Biała Źródła światła: 10 W QR-CBC Imaks.: 1570 cd Imaks: 195 cd Kąt wiązki: 2 x 3 Kąt wiązki: 2 x 16, Mica Slim ST z przezroczystym kloszem Mica Slim ST z przezroczystym kloszem Źródła światła: 3 W LED Biała Źródła światła: 6 W T2 Imaks: 1700 cd Imaks: 160 cd/klm Kąt wiązki: 2 x 4 Kąt wiązki: 2 x 35 cd/km Normy Projekt i produkcja zgodne z EN Klasa I bezpieczeństwa. IK10 IP67 Instalacja/Montaż Przy zastosowaniach zewnętrznych konieczne jest wykonanie na głębokość 30 cm od dna puszki montażowej drenażu żwirowego lub innego równoważnego, zapewniającego dobre odprowadzenie wody. Puszkę montażową można umieścić w asfalcie, zapewniając dobre odprowadzenie wody, kiedy temperatura asfaltu wynosi około 80 C. Po zamontowaniu oprawę należy eksploatować przez 45 minut bez klosza, żeby uniknąć gromadzenia się wilgoci wewnątrz obudowy. Maksymalna wytrzymałość na obciążenie statyczne: 5000 kg dla płaskich kloszy oraz 2000 kg dla okienek osłoniętych pokrywą. Wszystkie maksymalne obciążenia statyczne ustalane zgodnie z normą IEC Prędkość 30 km/h dla wersji z płaskim kloszem szklanym i 20 km/h dla wersji z wypukłymi okienkami. Technologia zmiany kolorów RGB dostępna dla dużych opraw Mica Slim AT z diodami LED emitującymi światło łagodne lub akcentujące. Każdy kolor może być osobno regulowany sterownikiem DMX (zamawiać osobno). Bardziej szczegółowe informacje można znaleźć na stronie cd/klm cd/klm Mica Slim AT z przezroczystym kloszem Mica Slim AT z przezroczystym kloszem Źródła światła: 20 W HIT-CE Źródła światła: 35 W HIT-CE Imaks: cd/klm Imaks: 500 cd/klm Ap wiązki: 2 x 2,5 Ap wiązki: 2 x 34 Phi:

14 Sposób zamawiania. Wbudowany układ zapłonowy. Lampy należy zamawiać osobno (poza wersjami z diodami LED). Kompletna oprawa składa się z puszki montażowej, korpusu oraz klosza z pierścieniem lub pokrywy z okienkami. Tylko typ MICA SLIM AT ma asymetryczny rozsył światła. We wszystkich rozmiarach oprawy z kloszami ze szkła przezroczystego i półmatowego można odchylać w zakresie +/-15 (poza MICA SLIM AT 20 W i 35 W HIT-CE z rozsyłem asymetrycznym) Oświetlenie prowadzące Opis typów Kod ILCOS Trzonek Ciężar (kg) Symb. zam. Mała MICA SLIM SST Płaski klosz z matowego szkła MICA SLIM SST 4,5W 9LED WHI EFL/FR MICA SLIM SST 2W 10LED BLU EFL/FR MICA SLIM SST 2W 10LED RED EFL/FR MICA SLIM SST 2W 10LED GRN EFL/FR MICA SLIM SST 2W 10LED YEL EFL/FR Okienka osłonięte pokrywą MICA SLIM SST 1,2W 1LED WHI EDO EW MICA SLIM SST 1,2W 1LED BLU EDO EW MICA SLIM SST 1,2W 1LED RED EDO EW MICA SLIM SST 1,2W 1LED GRN EDO EW MICA SLIM SST 1,2W 1LED YEL EDO EW MICA SLIM SST 1,2W 1LED WHI EDO EW MICA SLIM SST 1,2W 1LED BLU EDO EW MICA SLIM SST 1,2W 1LED RED EDO EW MICA SLIM SST 1,2W 1LED GRN EDO EW MICA SLIM SST 1,2W 1LED YEL EDO EW MICA SLIM SST 1,2W 1LED WHI EDO EW MICA SLIM SST 1,2W 1LED BLU EDO EW MICA SLIM SST 1,2W 1LED RED EDO EW MICA SLIM SST 1,2W 1LED GRN EDO EW MICA SLIM SST 1,2W 1LED YEL EDO EW Średnia MICA SLIM ST Płaski klosz z matowego szkła MICA SLIM ST 6W T2/GX53 SY EFL/FR* FB GX MICA SLIM ST 4,5W 16LED WHI EFL/FR MICA SLIM ST 4,5W 16LED BLU EFL/FR MICA SLIM ST 4,5W 16LED RED EFL/FR MICA SLIM ST 4,5W 16LED GRN EFL/FR MICA SLIM ST 4,5W 16LED YEL EFL/FR Okienka osłonięte pokrywą MICA SLIM ST 20W QT12/GY6,35 EDO EW1 HSG GY6, MICA SLIM ST 20W QT12/GY6,35 EDO EW2 HSG GY6, MICA SLIM ST 20W QT12/GY6,35 EDO EW8 HSG GY6, Duża MICA SLIM AT Płaski klosz z matowego szkła MICA SLIM AT 18W TC-TEL/GX24Q-2 FR FSM GX24q MICA SLIM AT 20W HIT-TC-CE/PGJ5 FR R30 MT PGJ MICA SLIM AT 4,3W 10LED RGB EFL/FR DMX Okienka osłonięte pokrywą MICA SLIM AT 35W HIT-TC-CE/PGJ5 EDO EW1 MT PGJ MICA SLIM AT 35W HIT-TC-CE/PGJ5 EDO EW2 MT PGJ MICA SLIM AT 35W HIT-TC-CE/PGJ5 EDO EW8 MT PGJ EDO EW1: pokrywa z jednym okienkiem, EDO EW2: pokrywa z 2 okienkami, EDO EW8: pokrywa z 8 okienkami EFL: klosz płaski, CL: szkło przezroczyste, FR: szkło matowe, DMX: Multipleks danych X *6 W T2/GX53 SY: Lampa Sylvania 14

15 Oświetlenie dekoracyjne Opis typów Kod ILCOS Trzonek Ciężar (kg) Symb. zam. Mała MICA SLIM SST Płaski klosz z przezroczystego szkła MICA SLIM SST 10 W QR-CBC/GU4 EFL/CL HR GU MICA SLIM SST 1,2W 1LED WHI EFL/CL MICA SLIM SST 1,2W 1LED BLU EFL/CL MICA SLIM SST 1,2W 1LED RED EFL/CL MICA SLIM SST 1,2W 1LED GRN EFL/CL MICA SLIM SST 1,2W 1LED YEL EFL/CL Zakończenia przewodów są umieszczone i uszczelnione w puszce w taki sam sposób jak w dławicy kablowej. To złącze można w każdej chwili rozłączyć. Średnia MICA SLIM ST Płaski klosz z przezroczystego szkła MICA SLIM ST 20W QR-CBC/GU5,3 EFL/CL HR GU5, MICA SLIM ST 3,6W 3LED WHI EFL/CL MICA SLIM ST 3,6W 3LED BLU EFL/CL MICA SLIM ST 3,6W 3LED RED EFL/CL MICA SLIM ST 3,6W 3LED GRN EFL/CL MICA SLIM ST 3,6W 3LED YEL EFL/CL Duża MICA SLIM AT Płaski klosz z przezroczystego szkła MICA SLIM AT 20W HIT-TC-CE/PGJ5 CL R6 MT PGJ MICA SLIM AT 20W HIT-TC-CE/PGJ5 CL A/S MT PGJ MICA SLIM AT 35W HIT-TC-CE/PGJ5 CL A/S MT PGJ MICA SLIM AT 3,6W 3LED RGB EFL/SF DMX EFL: klosz płaski, CL: szkło przezroczyste, FR: szkło matowe, A/S: rozsył asymetryczny, DMX: Multipleks danych X Łącznik o stopniu szczelności IP67 umożliwia umocowanie przewodów zasilających w wewnętrznej kostce przyłączeniowej ze śrubami. Te kostki przyłączeniowe są przeznaczone do maksymalnie trzyżyłowych przewodów o maksymalnym przekroju każdej z żył równym 4 mm 2. Wyposażenie dodatkowe Mała MICA SLIM SST Bez wyposażenia dodatkowego Średnia MICA SLIM ST MICA SLIM ST FILTER/BLU* FILTR NIEBIESKI MICA SLIM ST FILTER/RED* FILTR CZERWONY MICA SLIM ST FILTER/GRN* FILTR ZIELONY MICA SLIM ST FILTER/YEL* FILTR ŻÓŁTY MICA SLIM ST HC** RASTER PLASTER MIODU Duża MICA SLIM AT MICA SLIM AT FILTER/BLU*** FILTR NIEBIESKI MICA SLIM AT FILTER/RED*** FILTR CZERWONY MICA SLIM AT FILTER/GRN*** FILTR ZIELONY MICA SLIM AT FILTER/YEL*** FILTR ŻÓŁTY MICA SLIM AT LVBACK 6D**** RASTER PRZECIWOLŚNIENIOWY Akcesoria przyłączeniowe CON CABLE 2/4X1,5 2 IP67 ŁĄCZNIK 1 1,5 mm 2 IP CON CABLE 2/3X4,0 2 IP67 ŁĄCZNIK 1 4,0 mm 2 IP CON CABLE BOX 4/6X2,5 2 IP67 PUSZKA POŁĄCZENIOWA IP67 4 WEJŚCIA CON CABLE BOX 3/4X2,5 2 IP67 PUSZKA POŁĄCZENIOWA MINI IP67 3 WEJŚCIA CON CABLE 3/3X1,5 2 IP67 PUSZKA POŁĄCZENIOWA MICRO IP67 3 WEJŚCIA CONTRAST SPECTRA CAB DMX512 PRZEWÓD DMX, SPRZEDAŻ NA METRY Sterownik DMX PAMIĘĆ DO SYSTEMU CONTRAST SPECTRA (DLA MAŁEJ MOCY) CDROM SPECTRASOFT DLA SYSTEMU SPECTRASOFT * dla wersji QR-CBC 20 W i T2 6 W, ** dla QR-CBC 20 W i 3,6 W 3 LED, *** dla TC-TEL 18 W, HIT-TC-CE 20 W z rozsyłem symetrycznym o kącie 6 i 30 **** dla HIT-TC-CE 20 W z rozsyłem symetrycznym o kącie 6, DMX: Multipleks danych X Uniwersalna puszka połączeniowa o szczelności IP67 do okablowania przelotowego lub przyłączeniowego do kostek przyłączeniowych na przewody o średnicy 0,8 to 2,5 mm Mała puszka połączeniowa o szczelności IP67 umożliwia zaciskowe wodoodporne połączenie maksymalnie 3 linii zasilających (H07RNF, itp.) do okablowania przelotowego poza oprawą. Można jej używać zamiennie za samowulkanizująca się taśmę lub uchwyt zaciskany Trójdrogowa puszka połączeniowa, 1,5 mm 2, IP67 z kostką połączeniową; umożliwia połaczenie maksymalnie 3 przewodów; może być też wykorzystana do okablowania przelotowego. 15
