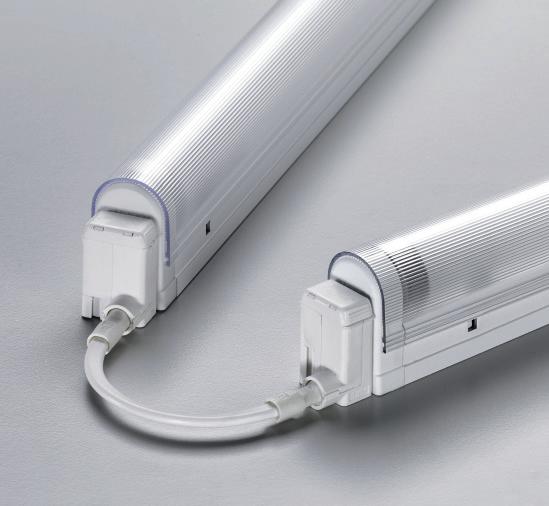

1 SlimLite CS Liniowa oprawa świetlówkowa z systemem połączeń 8mm HE High Efficiency oprawa świetlówkowa o wysokiej skuteczności świetlnej, połączenie maksymalnej sprawność z wysokim strumieniem świetlnym HO High Output oprawa świetlówkowa z ponad 50% wyższym strumieniem świetlnym DIM 1-10V oprawa świetlówkowa ściemnialna w systemie 1-10V (system Mini AMP); zakres regulacji %; oprawa nie współpracuje z leading oraz trailing edge dimmer. Do opraw można podłączyć ściemniacz HERA lub wbudowany ściemniacz 1-10V z przewodem sterującym Mini AMP podłączonym do oprawy. 23, ,7 42,4 L L2 L1 sposób mocowania opraw i dopuszczalne odległości Moc [W] L 259 L1 247 L2 Liczba opraw* 6W W W / 14W Dim W / 21W Dim W / 28W Dim W / 35W Dim W HO / Dim W HO / Dim W HO / Dim * maksymalna liczba opraw w linii świetlnej (maksymalnie 5 linii, łącznik HVLCS V maksymalnie 2,5A) na 1 bezpieczniku 16A jednobiegunowym, typ B; całkowita moc opraw na 1 linii - 400W montaż min. 90 dla 54W HO przewód połączeniowy całkowita długość = liczba opraw x L mm przewód sterujący MiniAMP wersja ściemnialna (1-10V) przewody połączeniowe na str. 30

2 SlimLite CS Liniowa oprawa świetlówkowa z systemem połączeń 8mm Wstęp Oprawy liniowe LED Oprawy liniowe Zasilanie: V / 50 60Hz Źródło światła: świetlówka T5 HE (ø 16mm), żywotność 20,000 h lub T5 HO, żywotność 24,000 h Skuteczność świetlna: HE: lm/W (14 35W); HO: 83 93lm/W (24 54W) Wskaźnik oddawania barw: dobry, Ra/CRI = Cechy specjalne: elektroniczny układ zapłonowy natychmiastowy zapłon świetlówki bez migotania; klosz z plexi (nierozpryskujący się) bezpieczne oświetlenie artykułów spożywczych; kompaktowy i bezpieczny system połączeń, łączenie w ciągłe linie świetlne bez przerw; prosty montaż i demontaż; akcesora: przewody, gniazda, łączniki; wersja DIM do ściemniania w systemie 1-10V; od wersji 8W otwory montażowe w korpusie oprawy. Nr katalogowy Opis Zdjęcie Cechy produktu Waga Oprawy wbudowane i nabudowane Oprawy podszafkowe Akcesoria Wykaz symboli SlimLite CS 259mm 6W świetlówka T5 zamawiana osobno 132 g SlimLite CS 335mm 8W klosz plexi wewnętrznie ryflowany zamawiany osobno 170 g SlimLite CS 595mm 14W HE od wersji T5 8W otwory montażowe w korpusie oprawy montaż 290 g SlimLite CS 895mm 21W HE bezpośrednio do powierzchni 390 g SlimLite CS 1195mm 28W HE obudowa aluminiowa, kolor biały w zestawie uchwyty montażowe 500 g SlimLite CS 1495mm 35W HE przewody i akcesoria na str g Zestaw 50 x SlimLite CS 595mm 14W HE g Zestaw 50 x SlimLite CS 895mm 21W HE g Zestaw 50 x SlimLite CS 1195mm 28W HE g Zestaw 50 x SlimLite CS 1495mm 35W HE g SlimLite CS 595mm 24W HO 290 g SlimLite CS 895mm 39W HO 390 g SlimLite CS 1195mm 54W HO 500 g SlimLite CS 595mm 14W ściemnialna (1-10V) świetlówka T5 zamawiana osobno 350 g klosz plexi wewnętrznie ryflowany SlimLite CS 895mm 21W ściemnialna (1-10V) zamawiany osobno 450 g SlimLite CS 1195mm 28W ściemnialna (1-10V) otwory montażowe w korpusie oprawy -montaż bezpośrednio do powierzchni 570 g SlimLite CS 1495mm 35W ściemnialna (1-10V) obudowa aluminiowa, kolor biały 660 g w zestawie uchwyty montażowe SlimLite CS 595mm 24W ściemnialna (1-10V) zakres regulacji % 350 g SlimLite CS 895mm 39W ściemnialna (1-10V) ściemniacze na str. 60 przewody zasilające na str g SlimLite CS 1195mm 54W ściemnialna (1-10V) przewody sterujące 1-10V dobierane osobno 570 g Mini AMP 1-10V Przewód sterujący 1m bez wtyczki 35 g Mini AMP 1-10V Przewód połączeniowy 0,15m do opraw w wersji ściemnialnej 1 10V 10 g Mini AMP 1-10V Przewód połączeniowy 0,3m 15 g Mini AMP 1-10V Przewód połączeniowy 0,6m 25 g Mini AMP 1-10V Przewód połączeniowy 1,2m połączenie pomiędzy 45 g Mini AMP 1-10V Przewód połączeniowy 1,8m ściemniaczem a oprawą 65 g CS-PL Klosz plexi 6W przezroczysty, wewnętrznie ryflowany 20 g CS-PL Klosz plexi 8W ograniczenie olśnienia zabezpiecza świetlówkę przed 30 g CS-PL Klosz plexi 14/24W uszkodzeniem mechanicznym do opraw w wersji HE, HO i DIM 55 g CS-PL Klosz plexi 21/39W 80 g CS-PL Klosz plexi 28/54W 110 g CS-PL Klosz plexi 35W 130 g Akcesoria: Przewody połączeniowe str. 30

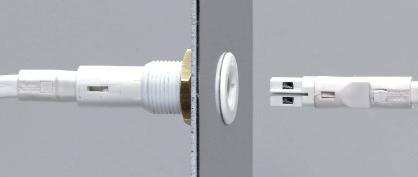

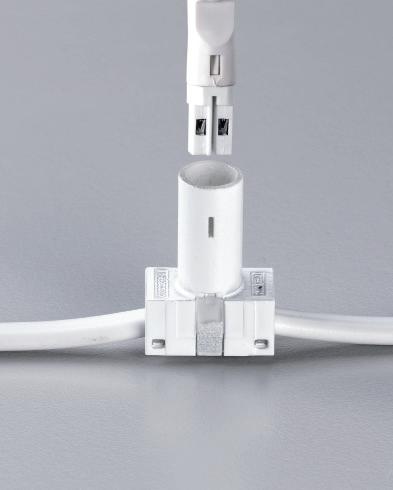

3 42,5 Akcesoria SlimLite CS Do opraw z serii SlimLite CS 51 wtyczka HVLCS-łącznik ø10 gniazdo 44,5 11 HVLCS-wtyczka ø7,5 33 gniazdo ø17 CS-łącznik CS-wtyczka 30

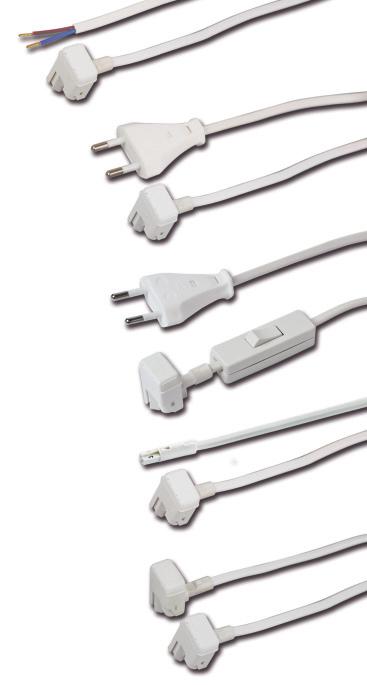

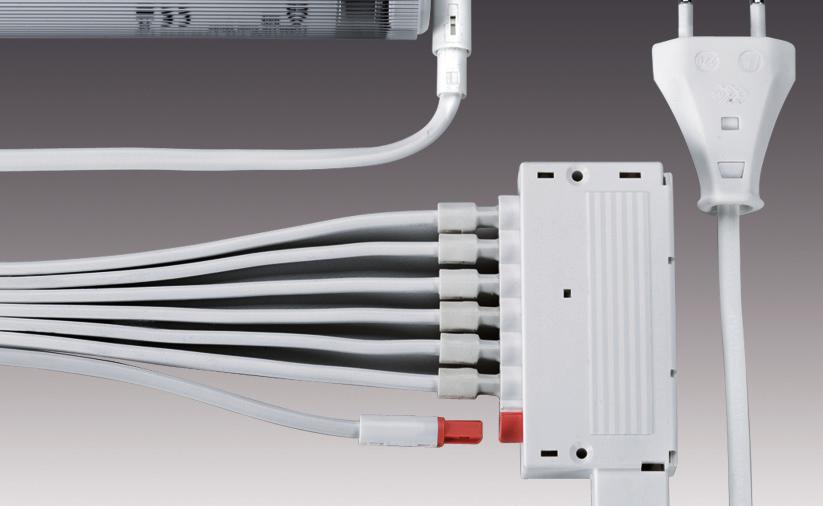

4 Akcesoria SlimLite CS Do opraw z serii SlimLite CS Wstęp Oprawy liniowe LED Nr katalogowy Opis Zdjęcie Cechy produktu Waga CS 42/1800 Przewód zasilający z AE 1,8m połączenie oprawy horyzontalne 70 g CS 42/3000 Przewód zasilający z AE 3m z zakończeniem AE (bez wtyczki), z wtyczką Euro, z włącznikiem na przewodzie, 100 g CS 43/1800 Przewód zasilający z Euro 1,8m z wtyczką Schuko (dołączoną luzem) lub z wtyczką HVLCS 90 g CS 43/1800 Przewód zasilający z Euro+S 1,8m 120 g CS 43/3000 Przewód zasilający z Schuko 3m 130 g Oprawy liniowe CS 44/ 500 Przewód zasilający z HVLCS 0,5m 25 g CS 44/1800 Przewód zasilający z HVLCS 1,8m 70 g CS 46/ 150 Przewód połączeniowy 0,15m 15 g CS 46/ 300 Przewód połączeniowy 0,3m 20 g CS 46/ 600 Przewód połączeniowy 0,6m 30 g CS 46/1200 Przewód połączeniowy 1,2m 50 g CS 46/1800 Przewód połączeniowy 1,8m 70 g Oprawy wbudowane i nabudowane CSK Łącznik 4 g Przewód z wtyczką XL / gniazdem CS 0,15m do podłączenia wersji CS z XL (wyjście) do podłączenia wersji XL z CS Przewód z wtyczką CS / gniazdem XL 0,15m 15 g (wyjście) HVLCS 42/2000 Przewód zasilający z AE 2m połączenie oprawy wertykalne 70 g z zakończeniem AE (bez wtyczki), HVLCS 43/2000 Przewód zasilający z Euro 2m z wtyczką Euro 90 g HVLCS V/2000 Łącznik z 6 gniazdami z Euro 2m 120 g HVLCS 46/ 150 Przewód połączeniowy 0,15m 20 g 15 g Oprawy podszafkowe HVLCS 46/ 500 Przewód połączeniowy 0,5m 30 g HVLCS 46/1000 Przewód połączeniowy 1m 45 g HVLCS 46/1500 Przewód połączeniowy 1,5m 60 g HVLCS 46/2000 Przewód połączeniowy 2m 75 g HVLCS Y-Rozgałęziacz z jedną wtyczką i 2 gniazdami 4 g HVLCS T-Adaptor z jednym gniazdem może być wpięty w dowolnym miejscu na przewodzie 3 g Akcesoria HVLCS H Gniazdo licowane do płyty do płyty o grubości min.10 mm; otwór 13 mm 1 g HVLCS B Gniazdo licowane do metalu do metalu 0 18 mm; otwór 13mm 4 g Uchwyt montażowy metalowy 2 uchwyty i 2 wkręty 20 g CS CE Uchwyt montażowy 45 3 uchwyty i 6 wkrętów 20 g CS CW Uchwyt montażowy g Uchwyt montażowy CS do profili Vieler T5 1 uchwyt Uchwyt montażowy CS do profili Vieler T8 1 uchwyt * narzędzie zaciskowe na zamówienie 10 g Wykaz symboli 10 g
