1 PL Zawory regulacyjne RV805iRV806 --

2 Obliczenie współczynnika Kv Praktyczne obliczenia wykonuje się uwzględniając parametry obwodów regulacyjnych i warunki robocze medium według wzorów przedstawionych poniżej. Zawór regulacyjny powinien być dobrany tak, aby był zdolny do regulacji przepływu minimalnego przy danych warunkach roboczych. Należy sprawdzić, czy najmniejszy przepływ może być jeszcze regulowany. Powinien być spełniony następujący warunek: r > Kvs / Kvmin Biorąc pod uwagę ewentualność wystąpienia 0% tolerancji ujemnej wykonania wartości Kv00 w stosunku do Kvs i żądania możliwości regulacji w obszarze przepływu maksymalnego (obniżanie i zwiększenie przepływu) producent zaleca wybieranie wartości Kvs zaworu regulacyjnego większej niż maksymalna wartość robocza Kv: Kv = iecz Gaz Para przegrzana Para nasycona Kvs=..3 Kv Wzory do obliczania Kv Spadek ciśnienia p 2 >p/2 p <p/2 Q 00 Q.T 54 n n p.p2 Q v 00 m 2 p Qm v.x 2 00 p Spadek ciśnienia p > = p /2 p = < 2 p /2 p 2.Qn.T 54.p n Q 2v 00 m p Qm 2v.x 00 p Nadkrytyczny przepływ par i gazów Przy spadku ciśnienia większym niż krytyczny (p 2 /p < 0.54) medium uzyskuje w najmniejszym przekroju prędkość dźwięku, co może spowodować podwyższenie głośności. Aby ograniczyć to zjawisko należy zastosować odpowiedni układ dławiący z niską głośnością (wielostopniowa redukcja ciśnienia, przesłona na wylocie). Kawitacja Kawitacja jest to zjawisko miejscowego odparowania cieczy, spowodowana gwałtownym wzrostem prędkości przepływu w wyniku spadku ciśnienia a następnie skraplania się par. Kawitacja powoduje wibracje zaworu, hałas i może spowodować poważne uszkodzenia powierzchni wewnętrznych zaworu. W zaworach regulacyjnych można określić dopuszczalną różnicę ciśnień przy której pojawi się kawitacja: (p - p ) => 0.6 ( p - p ) Kv/Kv S W takich przypadkach należy zastosować układ dławiący wielostopniowy lub grzyb perforowany oraz stelitowanie powierzchni gniazda i grzyba ( napawanie węglikami spiekanymi ) harakterystyki przepływu zaworu L - charakterystyka liniowa Kv/Kv 00 = (H/H 00) R - charakterystyka sta łoprocentowa (4-procentowa) (4. H/H00) Kv/Kv = e 00 L R H/H 00 Wielkości i jednostki ęż e w warunkach ( 0.0 MPa) ) Oznaczenie Jednostka Nazwa wielkości Kv m /h Współczynnik przepływu Kv 00 m/h Współczynnik przepływu przy skoku znamionowym Kvs m /h Znamionowy współczynnik przepływu armatury Q m/h Objętościowe natężenie przepł ywu w warunkach roboczych ( T, p) Q n Nm /h ętościowe nat eni 0, Q m kg/h Masowe natężenie przepł ywu w warunkach roboczych ( T, p Obj przepływu normalnych p Mpa iśnienie absolutne przed zaworem p 2 MPa iśnienie absolutne za zaworem p S MPa iśnienie pary nasyconej przy danej temperaturze ( T ) p MPa Spadek ci śnienia na zaworze ( p = p - p2) kg/m 3 Gęstość medium w warunkach roboczych ( T, p) n kg/nm 3 Gęstość medium w warunkach normalnych ( 0, 0.0 MPa) 3 v 2 m /kg Objętość pary przy temperaturze T i ciśnieniu p2 3 v m /kg Objętość pary przy temperaturze T I ciśnieniu p /2 T K Temperatura absolutna przed zaworem ( T = 273 +t) x Stopieńsuchości pary -2-

3 Diagram dla okreslenia współczynnika Kvs zaworu w zależnosci od przepłwu Q wody i spadku cisnienia p na zaworze 0 n 3 [ m /hour ] 60 Q Kvs n n 40x0 25x0 6x0 n n 0x0 6,3x0 n n 4,0x0 2,5 0,8 0,6 0,4, ,00 0,0 0,,0,6 Diagram służy do określenia Kvs zaworu w zależności od żądanego przepływu wody i żądanego spadku ciśnienia. Istnieje możliwość wykorzystania diagramu do sprawdzenia spadku ciśnienia na konkretnym zaworze dla określonego przepływu. 3 Diagram sporządzono dla wody o gęstości 000 kg/m. n n - Dla wartości Q = q. 0 należy obliczyć wartość Kvs = k.0. Na przykład wartości Kv = 2,5 = odpowiada przy spadku - 3 ciśnienia 40 kpa przepływowi 6. 0 =,6 m /h wody. Zastosowanie wielostopniowej redukcji ciśnienia W przypadku zaworów eksploatowanych przy spadku cisnienia (p 2 /p < 0,54 dla par i gazów oraz gdy spadek cisnienia na zaworze jest wiekszy od 4 MPa dla System regulacji: grzyb perforowany, gniazdo perforowane (kosz gniazdowy) Redukcja dwustopniowa Redukcja trzystopniowa Redukcja czterostopniowa p [kpa] [MPa] cieczy ), zaleca sie zastosowanie systemy dławiacego wielostopniowego w celu zapobieżenia kawitacji i zapewnienia długiej żywotnosci wewnętrznych cześci. System regulacji: grzyb formowany; gniazdo/tuleja perforowana Jeden stopień redukcji Redukcja dwustopniowa Redukcja trzystopniowa -3-

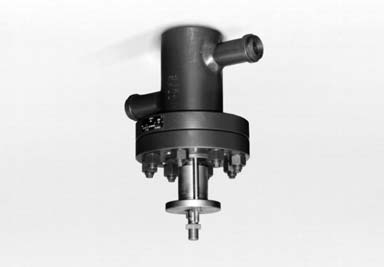

4 RV 805 RV 806 Zawory regulacyjne DN 25, 40, 50 PN 60, 250, 400 Opis Zawory serii RV 805 i RV 806 są zaworami jednogniazdowymi, których konstrukcja pozwala na szerokie zastosowanie w układach regulacji. Wielostopniowy układ dławiący przeznaczony jest do pracy przy dużych spadkach ciśnienia ograniczając zjawiska kawitacji i hałasu. Zawory posiadają dławnicę typu LIVE LOADING. Zawory mogą być wykonanie jako zawory kątowe (typ RV 805) lub w wykonianiu korpusu w kształcie litery Z (typ RV 806). Zawory są dostarczane z końcówkami do spawania. Wykonania końcówek do spawania jest zgodne z normami ČSN oraz EN Wykonanie materiałowe końcówek do spawania jest dostępne w czterech podstawowych opcjach. Zawory są przystosowane do pracy z siłownikami elektrycznymi firm: ZPA Pečky, ZPA Křižík Prešov, Auma, Schiebel i EMG -Drehmo oraz z napędem pneumatycznym Foxboro. Media robocze Zawory przeznaczone są zwłaszcza do kontrolowania przepływu wtryskiwanej do pary wody. Producent zaleca zabudowę przed zaworem filtra. Niesione przez wodę zanieczyszczenia mogą skrócić żywotność i zakłócać pracę urządzenia. W przypadku stosowania zaworów na inne media zaleca się konsultację zastosowania z producentem. Zastosowanie Zawory serii RV 805 i RV 806 przeznaczone są zwłaszcza do kontrolowania przepływu wtryskiwanej do pary wody (wtrysk wody w stacjach redukcyjno schładzających). Zawory są wykonane do ciśnienia nominalnego PN400. Wielostopniowy układ redukcji pozwala na pracę przy wysokich spadkach ciśnienia: normalnie do 5MPa, maksymalnie do 20MPa). Maksymalne cisnienia robocze, zgodnie z normą EN 2 56-, podane są na stronie 8 niniejszego katalogu. Sposób zabudowy Zawór może być zabudowany w dowolnym położeniu z wyjątkiem przypadku gdy napęd znajduje się pod zaworem.kierunek przepływającego medium musi być zgodny ze strzałkami na korpusie. Parametry techniczne Seria Wykonanie Średnice nominalne iśnienie nominalne Materiał korpusu Materiał końcówek do spawania Zakres temp. roboczych Przyłacza Typ gniazda pmax dla stopnia redukcji harakterystyka regulacji Nieszczelność Wartości Kvs RV 805 RV 806 Jednogniazdowy zawór regulacyjny,kątowy, z przyłączami do spawania Stal węglowa.0425 ( P 265 GH) 25, 40, 50 60, 250, 400 Stal nierdzewna.4922 (X20rMoV-) Stal stopowa.7335 ( 3rMo4-5) Jednogniazdowy zawór regulacyjny, budowa Z, z przyłączami do spawania Stal węglowa.0425 (P 265 GH) Stal stopowa.7335 (3rMo4-5) -20 do do do do 550 Końcówki do spawania ČSN (3/99) Grzyb i gniazdo perforowane; Grzyb formowany-gniazdo perforowane (dla niskich wartości Kvs) 4,0 MPa dla grzyba i gniazda perforowanego, 2,0 MPa dla grzyba formowanego Liniowa, stałoprocentowa wg ČSN EN (4/997) Klasa IV wg ČSN EN 349 (5/200) DN Wartość Kvs [m /h] Ilość stopni redukcji harakterystyka liniowa harakterystyka stałoprocentowa System regulacji: grzyb I gniazdo perforowane Ilość stopni redukcji System regulacji: grzyb formowany; gniazdo/tuleja perforowana

5 Wymiary i wagi - typ RV 805 PN 60, 250, 400 PN 60 PN 250 PN 400 DN L H D t D t D t m [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] Wymiary i wagi - typ RV 806 PN 60, 250, 400 PN 60 PN 250 PN 400 DN L H D t D t D t m [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] Zawór regulacyjny RV budowa kątowa Zawór regulacyjny RV budowa Z -5-

6 Schemay specyfikacji kompletnego numeru typowego zaworu RV 805 i RV 806. Zawór 2. Seria 3. Typ napędu XX XXX XXX XXXX Zawór regulacyjny RV Zawór regulacyjny, budowa kątowa Zawór regulacyjny, budowa Z 806 Elektryczne napędy E Pneumatyczne napędy P Elektryczny napęd Modact MTR EPD Elektryczny napęd Modact MTN ontrol EYA Elektryczny napęd Modact MTN EYB Elektryczny napęd Auma SAR 07.5 EAG Elektryczny napęd Auma SAR 0. EAJ Elektryczny napęd Schiebel rab8 EZK Pneumatyczny napęd Foxboro PO 502 PFD XX - XXX / XXX - XX 4. Przyłącza 5. Materiał końcówek do spawania (w nawiasach zakresy temp. roboczych) 6. Materiał dławnicy 7. Ilość stopni redukcji 8. harakterystyka przepływu 9. Liczba przesłon Końcówki do spawania 4 o Stal węglowa.0425 (P 265 GH) (-20 do 400 ) 2 o Stal stopowa.7335 ( 3rMo4-5) (-20 do 550 ) 6 Inny materiał - na życzenie 9 Grafit 5 Jednostopniowa Dwustopniowa 2 Trzystopniowa 3 zterostopniowa 4 Liniowa Stałoprocentowa Bez przesłon 0. iśnienie nominalne PN PN 60 PN 250 PN 400. Temperatura robocza o Maksymalna temp. robocza medium 2. Średnica nominalna DN w zależności od wykonania L R XXX XX Przyk ład zamówienia: Zawór regulacyjny, wtryskowy, budowa kątowa, DN 40, PN 250, z napędem elektrycznym Modact ontrol MTN, przyłącza: do spawania ze stali weglowej.0425; dławnica: grafit, redukcja trzystopniowa, z liniową charakterystyką przepływu, zostaje oznaczony: RV 805 EYA 4253 L0 250/ Uwaga: Po konsultacji z producentem mogą zostać dostarczone inne Inne typy napędów. -6-

7 EPD Napęd elektryczny Modact MTR Regada Technical data Typ Oznaczenie w numerze typowym Napięcie zasilania zęstotliwość Pobór mocy Sposób regulacji Siła znamionowa Skok Obudowa Maksymalna temperatura czynnika Dopuszczalna temperatura otoczenia Dopuszczalna wilgotność otoczenia Waga Modact MTR EPD 230 V 50/60Hz 6 lub 25 W 3 - punktowy (w połączeniu z regulatorem NOTREP ciagłe) 0, 6, 25 kn 2,5 do 00 mm IP 54 ( IP 65 na zamówienie) wg stosowanej armatury o -25 do % ( wykonanie tropikalne 00 % z kondensacj ą) 27 do 3 kg Schemat przyłączenia napędu Detal: element sprzęgła Słupki Wersja P-045a/ Z gwintem Słupki Z przekładnią trapezowym kulową A B Wersja A B P-045a/H ### -7-

8 Specyfikacja napędu Modact MTR Elektryczny napęd liniowy X - X X X X X / X X o o Wykonanie normalne z temperaturą otoczenia w zakresie -25 do Połączenie elektryczne Napięcie zasilania Schemat połączenia Na listwę zaciskową V A Z296 Na konektor 8 Wykonanie śruby Siła Prędkość Robocza Silnik elektryczny ) 2) wyłączająca prędkość przestawienia przestawienia Moc Obroty Prąd Kulowa /32-G kn 32 mm/min mm/min. 25 W A G Wykonanie płyty sterowniczej Skok roboczy Schemat połączenia Elektromechaniczna - bez sterowania miejscowego Nadajnik położenia Bez nadajnika Pojedyńczy Podwójny Potencjometryczny Pojedyńczy Podwójny Bez zasilacza Z zasilaczem Bez zasilacza Elektroniczny Z zasilaczem prądowy Bez zasilacza Z zasilaczem Bez zasilacza Z zasilaczem Pojemnościowy Bez zasilacza PT Z zasilaczem Przyłącze Wysokość przyłącza mechaniczne Słupki A B 30/00 25 mm Z298 Wyjście Schemat połączenia A x00 2x00 x2000 2x2000 Połączenie 2-przewodowy 3-przewodowy 2-przewodowy Dodatkowe wyposażenie 4-20mA 0-20mA 4-20mA 0-5mA 4-20mA Z5a Z6a Z5a Z6a Z0a Z269a Z257a Z260a Z257a Z260a Z257a Z260a Z0a Z269a B F P S Q T U V W Y Z I J Rozstaw słupków/ Gwint sprz Rysunek owiercenie kołnierza ła 3) ęg wymiarowy 50/ M20x.5 P-045a/ P-045a/H Bez dodatkowego wyposa żenia; nastawiona max.siła wyłączająca z danego zakresu Dwa dodatkowe wyłączniki połozeniowe S5,S6 Nastawienie siły na żądaną wartość Dopuszczalne kombinacje i kod zamówienia: A+B = 07 Schemat podłączenia Z Uwagi: ) Siłę wyłączającą z zakresu proszę podać w zamówieniu. W przypadku, kiedy nie jest ona podana producent ustawia maks. wartość z odpowiedniego zakresu. Siłę nie moża póżniej przestawić. 2) Maksymalna siłą obciążenia jest równa: wielokrotności maks. siły wyłączającej dla warunków działania S2-0 min., ewent. S4-25%, 6-90cykli / h wielokrotności maks. siły wyłączającej dla warunków działania S4-25%, cykli / h 3) Gwint w złączce proszę podać w zamówieniu. -8-

9 Schematy podłączeń siłowników Modact MTR Uwagi:. W wersji siłownika z przyłączem na listwę zaciskową, zacisk /60 w schemacie Z269a i Z260a wyprowadzony jest na zacisk nr 2. Zworka X3:6-X:7 i X3:2-X:8 w schemacie Z296 przy podłączeniu na listwę zaciskową nie jest zakładane przez producenta. Należy to połaczenie wykonać we własnym zakresie. Oznaczenia: Z5a podłączenie pojedynczego potencjometrycznego nadajnika położenia Z6a podłączenie podwójnego potencjometrycznego nadajnika położenia Z0a podłączenie elektronicznego lub pojemnościowego prądowego nadajnika położenia 2-przewodowo bez zasilacza Z257b podłączenie elektronicznego prądowego nadajnika położenia 3-przewodowo bez zasilacza Z260a podłączenie elektronicznego prądowego nadajnika położenia 3-przewodowo z zasilaczem Z269a podłączenie elektronicznego lub pojemnościowego prądowego nadajnika położenia 2-przewodowo z zasilaczem Z296 podłączenie silnika elektrycznego Z298 podłączenie wyłączników siłowych, położenia i grzałki B pojedynczy potencjometryczny nadajnik położenia B2 podwójny potencjometryczny nadajnik położenia B3 Nadajnik PT lub elektroniczny prądowy nadajnik położenia S wyłącznik momentowy otwiera S2 wyłącznik momentowy zamyka S3 wyłącznik położeniowy otwiera S4 wyłącznik położeniowy zamyka S5 dodatkowy wyłącznik położeniowy otwiera S6 dodatkowy wyłącznik położeniowy zamyka M silnik elektryczny kondensator rozruchowy Y hamulec silnika E grzałka X listwa zaciskowa X3 listwa zaciskowa silnika I/U sygna ł wejściowy/(wyjściowy) prądowy/ (napięciowy) R rezystor rozruchowy R rezystancja obciążenia L -9-

10 disorder signalling EYA EYB Napędy elektryczne Modact MTN I Modact MTN ontrol ZPA Pečky Parametry techniczne Typ Modact MTN ontrol Modact MTN Oznaczenie w numerze typowym EYA EYB Napięcie zasilania zęstotliwość Pobór mocy Sterowanie Siła znamionowa Skok Obudowa Maksymalna temperatura czynnika Dopuszczalna temperatura otoczenia 3 x 220 V / 400 V (3 x 220 V/380V) 50 Hz patrz tablica specyfikacji 3 - punktowe lub ciągłe 5000 i N 0 do 00 mm IP 55 wg stosowanej armatury -25 do 55 Dopuszczalna wilgotność otoczenia Waga 5-00 % z kondensacją 45 kg Schemat połączenia napędu Modact MTN Wykonanie - z listwą zaciskową Nadajnik położenia: potencjometryczny 2x00Ω lub bez nadajnika Nadajnik położ enia: pojemnościowy PT /A 4-20 ma Wiring diagram of actuator Modact MTN ontrol Zpojemnościowym nadajnikiem położenia, zamontowanymi stycznikami, hamulcem BAMi regulatorem położenia Positioner ZP2.RE input signal Silnik elektr. Skrzynka sterownicz przyłącza sterowanie miejscowe SQ (MO) Wyłącznik momentowy dla kier. "otwiera" SQ2 (MZ) Wyłącznik momentowy dla kier. "zamyka" SQ3 (PO) Wyłącznik położeniowy dla kier. "otwiera" SQ5 (PZ) Wyłącznik położeniowy dla kier. "zamyka" SQ4 (SO) Wyłącznik sygnalizacyj. dla kier. "otwiera" SQ6 (SZ) Wyłącznik sygnalizacyj. Dla kier. zamyka" EH Segmenty grzewcze 2 x TR 55 0k/A PT Nadajnik poło ż. pojem. PT/A4-20 ma BAM-00 Hamulec elektroniczny KO Stycznik kierunkowy "otwiera" KZ Stycznik kierunkowy "zamyka" F Przekaźnik cieplny (zabezpie. termiczne) SA Przełącznik sterow. "miejscowe - zdalne" SA2 Przełącznik "otwiera - zamyka" BQ, BQ2 Nadajnik położenia 2 x 00 ZP2.RE Elektroniczny regulator położenia W - ymiary podłączeniowe Specyfikacja dodatkowa numeru typowego Rozstaw słupków B 50 Specyfikacja Wykonanie Położenie zamknięte b 30 podst. dodatk Pozycja Gwint w złączce I M 20x,5 Bb2I XRXXN zamknięta -0-

11 Specyfikacja napędu Modact MTN i Modact MTN ontrol Podst. wyposażenie: 2 wyłączniki momentowe MO, MZ 2 wyłączniki położeniowe PO, PZ 2 wyłączniki sygnalizacyjne SO, SZ Podstawowe parametry techniczne: Typ Zakres nastaw. siły wyłączającej kn Siła Prędkość przestawienia - mm.min rozruchowa kn Skok mm MT , Wykonanie, podłączenie elektryczne z listwą zaciskową ze złączką KBSN ( wykonanie tylko dla Modact MT N) Nadajniki dla Modact MTN Wyposażenie dodatkowe Wykonanie Modact MTN Nadajnik pojemnościowy PT /A 4-20 ma Nadajnik potencjometryczny 2 x 00 Ze sterowaniem miejscowym Nieblokowany przełącznik, Konektor KBNS Bez sterowania miejscowego nadajnik poło ż. - potenc. 2x00 lub pojemn. PT/A 2 elementy grzewcze PO, PZ trójfazowy silnik asynchroniczny Silnik Waga Specyfikacja Moc W Obroty In (400V) Iz /min A In Aluminium Żeliwo Podst. Uzupełn XX4X XX5X XX6X XX7X XX8X Bez hamulca BAM i regulatora Z hamulcem BAM, bez regulatora Z hamulcem BAM i z regulatorem Bez hamulca BAM i regulatora Z nadajnikiem potencjometrycznym 2 x 00 XXX3 XXX3 XXX4 XXX5 Wykonanie Modact MTN ontrol ( z zabudowanym układem styczników) Ze XXX7 sterowaniem Z hamulcem BAM, bez regulatora XXX8 miejscowym Z hamulcem BAM i z regulatorem Uwaga: Jeżeli wymagane jest wykonanie z migaczem w zamówieniu nale ży wpisać : wykonanie z migaczem. Wymiary napędu Modact MTN 33 przepusty cable inlets P6 P6 External Zewnętrzny protecting zacisk lamp ochronny Local Sterowanie ontrol miejscowe Wymiary napędu Śruby ochronne usunąć po zainstalowaniu serwonapędu na armaturę Połączenie silnika Zewnętrzny zacisk ochronny Modact MTN ontrol 3 przepusty P6 Sterowanie miejscowe A B a b g c (a) d (b) e (a) f (b) ch (g) 6XXX 7XXX XXX0 XXX2 Z nadajnikem pojemnościowym PT /A XXX XXX XXXA XXXB XXX XXXD XXXE XXXF Detal: złączka Tylko za zgodą producenta --

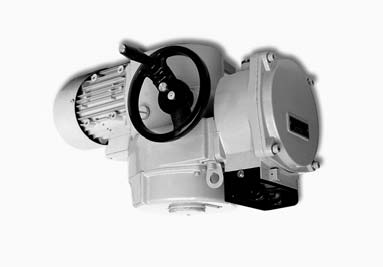

12 EYE, EYF EYG, EYH Elektryczny napęd Modact MOP i Modact MOP ontrol ZPA Pečky Parametry techniczne Typ Oznaczenie w numerze typowym Napięcie zasilania zęstotliwość Pobór mocy Sposób regulacji Siła znamionowa Skok Obudowa Maksymalna temperatura czynnika Dopuszczalna temperatura otoczenia Reżim pracy Waga Wymiary napędu Modact MOP MOP EYE MOP ontrol EYF MOP EYG MOP ontrol EYH 3x 230/400 V 50 Hz Patrz tablica specyfikacji 3 - punktowy lub cągły 20 Nm Wg skoku zaworu IP 67 Wg stosowanej armatury wg ČSN , klasa Aa7, AB7, A, AD5, AE5, AF2, AG2, AH2, Ak2, AL2, AM2, AN2, AP3, BA4, B3 S2 wg ČSN EN kg 33-59kg RYSUNEK WYMIAROWY NAPĘDU MODAT MOP i WYKONANIE Z LISTWĄ ZAISKOWĄ Zaślepione przepusty kablowe dla silników z wys. osi 00,2,32 dławik M32x,5-2mm H x dławik 3-8mm 2x dławik 0-4mm RYSUNEK WYMIAROWY NAPĘDU MODAT MOP i Z KONEKTOREM Zaślepione przepusty kablowe H dla silników z wys. osi 00,2,32 cable gland M3,5 range 3-20mm x dławik m20x,5 ( 0-4mm) x dławik m20x,5 ( 3-8mm) Srerowanie miejscowe D L J B 97 A x P6 x Dławik dla silników z wys. osi 7,80,90-M25x,5 9-6mm x dławik 6-2mm Zewnętrzna list zabezpieczająca x dławik dla silników z wys. osi 7,80,90-M25x,5 9-6mm Sterowanie miejscowe Zewnętrzna listwa zabezpieczająca D 405 L J B A E G F E G F Oznaczenie typu A B D E F G H J K L Oznaczenie typu A B D E F G H J K L

13 RYSUNEK WYMIAROWY NAPĘDU MODAT MOP ONTROL i H Zaślepione przepusty kablowe dla silników z wys. osi 00,2,32 Dławik M3,5 3-20mm Sterownanie miejscowe 4xP6 J B D K A L Zewnętrzna list zabezpieczająca x Dławik dla silników z wys. osi 7,80,90-M25x,5 9-6mm E G F Oznaczenie typu A B D E F G H J K L Specyfikacja napędu Modact MOP XX XXX XXXXX Przez listwę zaciskową Połączenia 5 Wyjście typu A Przez konektor F Sterowanie miejscowe, wskaźnik położenia Bez sterowania miejscowego, bez wskaźnika położenia Nadajnik opornikowy lub wykonanie bez nadajnika Sterowanie miejscowe 4 Sterowanie miejscowe dla napędu Modact MOP ontrol 7 Z nadajnikem pojemnościowym PT /A Bez sterowania miejscowego, bez wskaźnika położenia Sterowanie miejscowe Sterowanie miejscowe dla napędu Modact MOP ontrol B E H Oznaczenie typu MOP 40/70-7 MOP 40/65-9 MOP 40/55-5 MOP 40/75-25 MOP 40/65-40 MOP 40/50-50 MOP 40/60-80 MOP 80/35-7 MOP 80/40-9 MOP 80/35-5 MOP 80/05-25 MOP 00/30-9 MOP 00/30-5 MOP 00/50-25 MOP 00/70-40 MOP 00/50-63 MOP 00/ MOP 00/50-00 MOP 00/50-45 Moment Wyłączający Rozruchowy (Nm) kontynuacja tabeli na następnej stronie Prędkość przestawienia Skok Moc Silnik Obroty In (400V) I/I z n (Nm) (/min.) (obroty) (kw) (/min.) (A) (-) , ,42, , ,34 2, , ,47 2, , ,56 3, , ,76 3, , ,68 4, , ,00 3, , ,36 2, , ,60 2, , ,62 2, , ,76 3, , ,60 2, , ,78 2, ,37 920,20 3, ,55 395,45 3, ,75 395,86 4, , ,40 6, 50 00, 40 2,65 4, , ,30 5, J K E 5 F -3-

14 kontynuacja tabeli z poprzeniej strony, dotyczy napędu Modact MOP Sygnalizacja, nadajnik położenia, migacz Bez sygnalizacji,nadajnika położenia i migacza Nadajnik położenia Wyłaczniki sygnalizacyjne Wyłaczniki sygnalizacyjne i nadajnik położenia Migacz Nadajnik położenia i migacz Wyłaczniki sygnalizacyjne i migacz Wyłaczniki sygnalizacyjne, nadajnik położenia, migacz Tylko dla napędów Modact MOP Sygnalizacja, nadajnik położenia, migacz Tylko dla napędu Modact MOP ontrol Kompletne wyposażenie Sch P-078 Bez pozycjonera Bez pozycjonera i hamulca BAM Litera znakujaca dla wszystkich typów napędów Nadajnik położenia Wyłaczniki sygnalizacyjne i nadajnik położenia Nadajnik położenia i migacz Wyłaczniki sygnalizacyjne, nadajnik położenia, migacz Bez sygnalizacji,nadajnika położenia i migacza Nadajnik położenia Wyłaczniki sygnalizacyjne Wyłaczniki sygnalizacyjne i nadajnik położenia Migacz Nadajnik położenia i migacz Wyłaczniki sygnalizacyjne i migacz Wyłaczniki sygnalizacyjne, nadajnik położenia, migacz Bez sygnalizacji,nadajnika położenia i migacza Nadajnik położenia Wyłaczniki sygnalizacyjne Wyłaczniki sygnalizacyjne i nadajnik położenia Migacz Nadajnik położenia i migacz Wyłaczniki sygnalizacyjne i migacz Wyłaczniki sygnalizacyjne, nadajnik położenia, migacz XX XXX XXXXX A B D E F G H I J K L M N O P R S T U P -4-

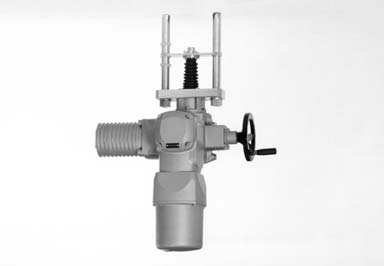

15 EAG EAJ Napędy elektryczne SAR 07.5, SAR 0. Auma Parametry techniczne Typ SAR 07.5 Oznaczenie w numerze typowym EAG Napięcie zasilania zęstotliwość Pobór mocy Sposób regulacji Moment wyłączający Skok Obudowa Maksymalna temperatura medium Dopuszczalna temperatura otoczenia Dopuszczalna wilgotność otoczenia Waga 380 lub 400 V 50 Hz patrz tabela specyfikacji łem 60 Nm 25 mm IP 67 Wg stosowanej armatury -25 do 60 o 00 % 20-25kg 3 - punktowe lub sygna 4-20 ma SAR 0. EAJ Specyfikacja napędów Auma Typ Funkcja Regulacyjna Wykonanie Normalne Szereg napedu SA X XX XX.X SA R Kształt do przyłączenia A (kołnierz F0, gwint 36x6) SAR , Nm Kształt do przyłączenia A (kołnierz F0, gwint 36x6) Wyj sciowe obroty (rpm) Wyj sciowe obroty (rpm) 4 5, Moment wy łaczają cy Moment wyłaczający SAR Nm Moc silnika [ kw ] Moc silnika [ kw ] SAR 0. 0,09 0,09 0,8 0,8 0,37 0,37 0,75 0,75 SAR ,045 0,045 0,09 0,09 0,8 0,8 0,37 0,37-5-

16 Wykonania Podwójne wyłączniki TANDEM Przekładnia dla sygnalizacji położenia Mechaniczny wskaźnik położenia Potencjometr x200 Elektroniczny transmiter połozenia RWG (z awiera potencjometr), 4-20mA,2-przewodowy Elektroniczny transmiter połozenia RWG ( zawiera potencjometr), 4-20mA,3/4-przewodowy Indukcyjny transmiter połozenia IWG, 4-20mA AUMATI - dla ciągł ej kontroli (specyfikacja wykona ń wg. katalogu producenta) Wymiary napędów Auma Wykonanie normalne Przekrój przyłącza A, kołnierz rozmiar F0 30 max xM Słupki przyłączeniowe (4) Wersja z AUMATI -6-

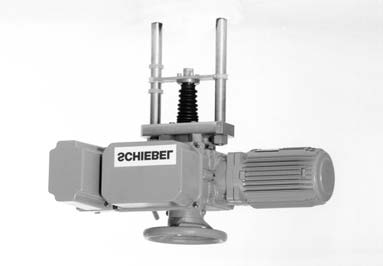

17 EZK Napędy elektryczne...ab8 Schiebel Parametry techniczne Typ Oznaczenie w num. typowym zaworu Napięcie zasilania zęstotliwość Pobór mocy Sposób regulacji Siła nominalna Skok Obudowa Maksymalne temperatura medium Dopuszczalna temperatura otoczenia Dopuszczalna wilgotność otoczenia Waga rab8 EZK 400 / 230 V; 230 V 50 Hz patrz tabela specyfikacji 3 - punktowe lub sygnałem of 4-20mA 60 Nm 25 mm IP 66 wg stosowanej armatury -25 to 80 o 90 % (wykonanie tropikalne 00 % z kondensacj ą) 24 kg Specyfikacja napędu Wykonanie Funkcja Szereg napędu Kształt do przyłą cz. (kołnierz F0, gwint 36x6) Wyjściowe obroty [rpm] Wykonania 2,5 5 7, Moment wyłączający rab Nm Normalne regulacyjna Moc siłownika [ kw ] rab8 400/230V 230V 0,2 0,2 0,8 0,37 0,37 0,55 0,75,0 Potencjometr x000 Podwójny potencjometr Nadajnik elektroniczny 4-20mA Regulator położenia ATUMATI R 0,2 0,2 0,8 0,37 0,37 0,75,0,0 XX X AB8 A X + XXX r AB8 A 2,5 5 7, F FF ESM2 MR -7-

18 Wymiary nap ędu...ab8 Output shaft type A, flange F0 Słupki do połączenia (4) -8-

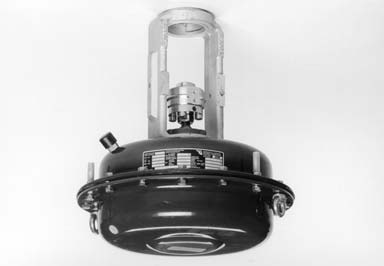

19 PFD Napęd pneumatyczny Foxboro Parametry techniczne Typ Oznaczenie w numerze typowym iśnienie zasilania Funkcja Sposób regulacji Siła znamionowa Skok Obudowa Maksymalna temperatura medium Zakres temperatury otoczenia Zakres wilgotności otoczenia Waga -9- PO 502 PFD Pmax = 0,6 MPa, Pmin-wartość w tabeli Prosta Odwrotna Sygnał pneumatyczny kpa Sygnał prądowy 0(4) - 20 ma Wg tablicy sił znamionowych 60 mm IP 54 Wg stosowanej armatury -40 do 80 o 95 % patrz tablica wymiarów Elementy dodatkowe Nastawnik elektropneumatyczny (analogowy) Urządzenie z wejściem elektrycznym 4 (0) do 20 ma typ SRI 990 i bezpośrednim wyjściem powietrza sterującego do napędu. Nastawia się za pomocą wyłączników i potencjometrów Nastawnik elektropneumatyczny (inteligentny) Urządzenie z wejściem elektrycznym 4 (0) do 20 ma i typ SRD 99 bezpośrednim wyjściem powietrza sterującego do napędu. Komunikacja za pomocąp i oprogramowania HART, Fieldbus Foundation, PROFIBUS. Nastawnik elektropneumatyczny (cyfrowy) Urządzenie z wejściem elektrycznym 4 do 20 ma typ SRD 99 - D i bezpośrednim wyjściem powietrza sterującego do napędu Nastawia się za pomocą klawiatury i diod Pneumatyczny ustawnik pozycyjny typ SRP 98 Urządzenie z wejściem pneumatycznym 20 do 00 kpa dla sterowania napędów sygnałem pneumatycznym Wyłączniki sygnalizacyjne typ SGE 985 Nastawne wyłączniki położeń krańcowych Stacja redukcyjna typ A 3420 Redukcja ciśnienia sterującego do żądanej wartości Elektropneumatyczny ustawnik pozycyjny typ SRI 986 Ustawnik analogowy z wejściem 4 (0) - 20 ma Warunki robocze Napędy pneumatyczne FOXBORO są zdolne do pracy w ekstremalnych temperaturach otoczenia. Napędy te mają dobrą 6 odporność na obciążenia udarowe, oraz charakteryzują się wysoką odpornością na drgania. Przy eksploatacji osiągają ponad milion cykli bezawaryjnej pracy. Dostarczane są w wykonaniu z funkcją prostą lub odwrotną, ewentualnie z blokadą położenia przy braku zasilania. Istnieje możliwość wyposażenie napędy w kilka elementów dodatkowych. Prosta i odwrotna funkcja napędu Prosta funkcja to takie wykonanie napędu, kiedy w przypadku braku powietrza sterującego trzpień wchodzi do napędu (otwiera zawór). Przy funkcji odwrotnej w razie braku powietrza sterującego trzpień wychdzi z napędu (zamyka zawór).

20 Wymiary i waga napedu Foxboro DN Napęd 25, 40, 50 PO 502 H 25 A 550 B 50 G M20x,5 M 60 V 308 V2 409 m [kg] 48 Uwaga: wymiary podane w mm. (pozycja zamknięta) Schemat zestawienia kompletnego numeru typowego napędu Foxboro Typ napedu Kolor Zakres sprężyn [bar] Kółko ręczne Funkcja Skok [mm] biały 2,0-3,5,5-2,7 Bez kółka prosta odwrotna 60 PX XXXX X XX X X X PO 502 B FS V O A Z DN 25, 40, 50 Typ napędu PO 502 BFSOZ PO 502 BFSOA Funkcja Zamykająca N Otwierająca NO Skok [mm] Zakres sprężyn [bar],5-2,7 2-3,5 Nastawa sprężyn [bar] 2,2-2,7 2-2,6 iśnienie zasilania min. [bar]

21 Maksymalne nadciśnienia robocze wg EN [MPa] o Materiał PN Temperatura [ ] ,4 0,4 9,4 8,8 8, Stal węglowa ,8 6,2 4,7 3,7 3, ( 46.) ,4 26,0 23,5 2,9 2, ,9 4,3 3,3 2,3,5 0,7 8, Stal stopowa ,3 22,3 20,8 9,3 8,0 6,7 3, (5 2.5) ,4 35,7 33,3 30,9 28,9 26,7 22, Notatki: -2-
