2 Węzły cieplne - to łatwy i prosty sposób na dostarczenie energii cieplnej dla centralnego ogrzewania i/lub ciepłej wody użytkowej. Jako wiodący producent węzów cieplnych poszukujemy nowych sposobów by sprostać wymaganiom naszych klientów. Dzięki szerokiej ofercie dla potrzeb rynku ciepłowniczego, od pełnej gamy automatycznych regulatorów bezpośredniego działania, poprzez ciepłomierze do każdego rozmiaru węzła cieplnego, Danfoss proponuje nowy typ mieszkaniowego węzła cieplnego. I nic nie stoi na przeszkodzie, by właśnie taki węzeł instalować w domach indywidualnych odbiorców ciepła. Małe węzły cieplne - PKL, to skierowane do indywidualnych klientów nowe rozwiązania, by w przystępny sposób zapewnić ciepło we własnym miejscu zamieszkania. Wszystko co tworzymy łaczy się z najwyższą możliwą jakością oraz światowymi standardami. Innowacyjny projekt węzła cieplnego PKL stanowi alternatywne rozwiązanie dla oferty kotłów olejowych lub gazowych, stosowanych również jako urządzenia dostarczające ciepło do indywidualnych odbiorców. Węzły cieplne PKL znajdują szerokie zastosowanie nowych oraz modernizowanych budynkach mieszkalnych. Wychodząc naprzeciw wymaganiom, PKL jest oferowany jako: Węzeł dwufunkcyjny - na potrzeby centralnego ogrzewania i przygotowania ciepłej wody użytkowej. W tej wersji węzła cieplnego istnieje możliwość zainstalowania systemu cyrkulacji ciepłej wody użytkowej Węzeł jednofunkcyjny - w zakresie centralnego ogrzewania w Węzeł PKL to kompaktowy jedno - lub dwufunkcyjny węzeł dla systemów ciepłej wody użytkowej i centralnego ogrzewania do montażu naściennego. Wysoka wydajność cieplna Energooszczędność Prosta obsługa użytkowania - to główne zalety nowego mieszkaniowego węzła PKL KILKA FAKTÓW TECHNICZNYCH... Wymiennikowy węzeł cieplny do centralnego ogrzewania i przygotowania ciepłej wody użytkowej - płytowy wymiennik ciepła wykonany z kwasoodpornej stali AISI 316 Elektroniczna lub termostatyczna regulacja temperatury c.o. i c.w.u. Wydajność: 30kW - c.o. i 60kW - c.w.u.* * Wydajność dla temperatur c.w.u.: 70/35 C i c.o.: 135/75 C

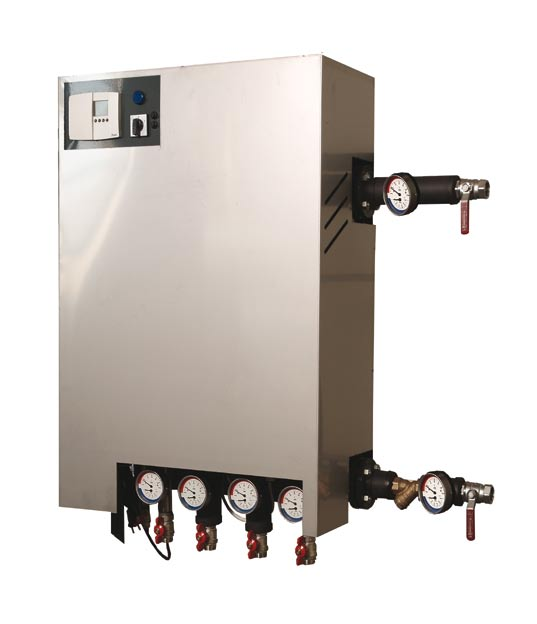

3 NOWA KONSTRUKCJA, NOWE ROZWIĄZANIA TECHNICZNE DWUFUNKCYJNY KOMPAKTOWY WĘZEŁ CIEPLNY DWUFUNKCYJNY KOMPAKTOWY WĘZEŁ CIEPLNY - PKL Z DODATKOWĄ OPCJĄ OBUDOWY STRONA PIERWOTNA - PODŁĄCZENIE DO MIEJSKIEJ SIECI CIEPŁOWNICZEJ Dodatkowym asortymentem węzła PKL jest moduł przyłączeniowy *, który w zależności od indywidualnej potrzeby odbiorcy może być wyposażony w licznik zużycia energii cieplnej, regulator różnicy ciśnień, filtr lub zawory odcinające. CENTRALNE OGRZEWANIE (C.O.) Dostarczanie energii cieplnej dla potrzeb centralnego ogrzewania budynku realizowane jest przez zastosowanie płytowego wymiennika ciepła i energooszczędnej pompy z systemem elektroni-cznej regulacji. Za regulację ilości dostarczanego ciepła - w zależności od typu węzła - odpowiada elektroni-czny regulator pogodowy z zewnętrznym czujnikem temperatury lub w sposób bezpośredni- termostat pokojowy. Dodatkowym wyposażeniem węzła są urządzenia wpływające na poziom ciśnienia: naczynie wzbiorcze przeponowe - stabilizujące ciśnienie i zawór bezpieczeństwa - chroniący instalację przed nadmiernym ciśnieniem. Innymi elementami dodatkowymi są termomanometry umożliwiające odczyt temperatury i ciśnienia oraz zawory odcinające kulowe. CIEPŁA WODA UŻYTKOWA (C.W.U.) Ciepła woda użytkowa jest uzyskiwana w sposób przepływowy w wymienniku ciepła. Regulacja temperatury C.W.U. jest możliwa dzięki regulatorowi temperatury bezpośredniego działania, lub - w wersji węzła PKL wyposażonego w pełną automatykę - regulatorowi pogodowemu. Ręczna nastawa elementu termostatycznego lub nastawa elektroniczna umożliwia utrzymanie stałej temperatury ciepłej wody użytkowej. Dla utrzymania jednakowej ilości ciepłej wody o stałej temperaturze istnieje możliwość wyposażenia węzła w system cyrkulacji - w zależności od typu węzła. Moduł cyrkulacji jest wyposażony w pompę z wbudowanym zegarem umożliwiającym załączanie i wyłączanie jej, w ustawionych okresach czasowych np. w godzinach nocnych przy braku poboru ciepłej wody. Przyłącze zimnej wody jest przygotowane do bezpośredniego podłączenia do instalacji wodociągowej i jest wyposażone w zawór bezpieczeństwa, filtr i zawór zwrotny. Całość orurowania wykonana jest ze stali nierdzewnej. * Asortyment dostępny za dodatkową opłatą

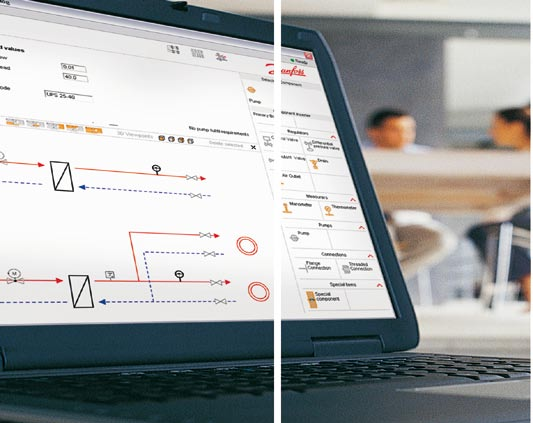

4 Poszukiwanie najlepszego rozwiązania KONSTRUKCJA - kluczem do łatwej obsługi węzła cieplnego Projektowanie węzła cieplnego PKL oparte jest na modelowaniu w technice 3D. Minimalizacja ilości połączeń spawanych to główna przyczyna stosowania prefabrykowanych elementów - głównie rur giętych. Dla potwierdzenia jakości połączeń spawanych w węźle wykorzystywane są spawane na automatach spawalniczych prefabrykaty rurowe, gwarantujące nawyższą jakość spoin. Dając naszym klientom możliwość wyboru, mały węzeł cieplny PKL może być dostarczony wraz z obudową zewnętrzną. * Przegląd schematów technologicznych węzłów cieplnych typu PKL TYP WĘZŁA AUTOMATYKA CIEPŁOWNICZA POMPA WYMIARY GABARYTOWE** C.O. C.W.U. REGULATOR C.O. CYRKULACYJNA C.W.U. WYS/SZER/GŁĘB (mm) PKL2F-1 VS 2 DN 15 AVTB ECL P 30 Stratos ECO 25/1-5 UP BU PKL2F-2 VS 2 DN 15 AVTB ECL P 30 Stratos ECO 25/1-5 - PKL2F-3 VS 2 DN 15 VS 2 DN 15 ECL C 66 Stratos ECO 25/1-5 UP BU PKL2F-4 VMA DN 15 AVTB TP termostat pokojowy Stratos ECO 25/1-5 UP BU PKL2F-5 VMA DN 15 AVTB TP termostat pokojowy Stratos ECO 25/1-5 - PKL1F-1 VS 2 DN 15 BRAK ECL P 30 Stratos ECO 25/1-5 - PKL1F-2 VMA DN 15 BRAK TP termostat pokojowy Stratos ECO 25/ x700x313 ** Wersja z obudową PKL2F-1: dwufunkcyjny węzeł cieplny * Asortyment dostępny za dodatkową opłatą

5 PKL2F-2: dwufunkcyjny węzeł cieplny PKL2F-3: dwufunkcyjny węzeł cieplny

6 PKL2F-4: dwufunkcyjny węzeł cieplny PKL2F-5: dwufunkcyjny węzeł cieplny

7 PKL1F-1: jednofunkcyjny węzeł cieplny PKL1F-2: jednofunkcyjny węzeł cieplny

8 Rozwiązania dedykowane dla ciepłownictwa Danfoss LPM Sp. z o.o. to jeden z największych producentów węzłów cieplnych. Wychodząc naprzeciw potrzebom klientów, dostosowując się do zmian na rynku oraz wykorzystując swoje doświadczenie i know - how, oferuje szeroki asortyment węzłów dla ciepłownictwa. Wszystkie produkty, technologie oraz narzędzia są projektowane i ulepszane z myślą o ciepłownictwie i bazują na wieloletnim doświadczeniu. Naszym celem jest działanie z korzyścią dla klientów, każdy - czy przedsiębiorstwo ciepłownicze czy indywidualny odbiorca ciepła jest dla nas tak samo ważny. Węzły cieplne dla mieszkań, domków jedno- lub wielorodzinnych, budynków mieszkalnych czy całych osiedli - to podstawa naszej działalności, w której chcemy być najlepsi. Danfoss jest znanym od lat producentem gamy automatycznych regulatorów dla systemów ciepłowniczych, które stanowią optymalne rozwiązanie dla potrzeb branży ciepłowniczej. Kompleksowa oferta automatyki ciepłowniczej połączona z ofertą węzłów cieplnych to rozsądny wybór przy projektowaniu lub modernizacji systemów ciepłowniczych. Danfoss LPM Sp. z o.o. Tuchom 147 PL Chwaszczyno Tel.: (058) Faks: (058) lpmpoland_sprzedaz@danfoss.com Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowew tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss sa znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone. VBKRE149
