1 BEZOBSŁUGOWE URZĄDZENIE ZAPOBIEGAJĄCE OSADZANIU SIĘ KAMIENIA KOTŁOWEGO Opracowanie stanowi własnosć firmy ENERGO-TERM Krzysztof Greczkowski. Kopiowanie i udostępnianie osobom trzecim wymaga zgody firmy ENERGO-TERM.

2 Wapń i Magnez odpowiedzialne za twardość wody Węglany tych pierwiastków wytrącają się w postaci kamienia kotłowego Proces ten nie jest niebezpieczny dla zdrowia ludzkiego Problemy w sprawnym działaniu urządzeń i instalacji Znaczące straty ekonomiczne

3 Rozróżnia się: Twardość wody węglanową (przemijającą) wywołaną obecnością wodorowęglanów, węglanów oraz wodorotlenków wapnia i magnezu Twardość niewęglanową (trwałą) powodowaną przez rozpuszczone w wodzie siarczany, azotany, krzemiany oraz chlorki wapnia i magnezu Twardość całkowitą stanowiącą sumę twardości węglanowej i niewęglanowej

4 Lp. Stopień twardości wody ppm [mg CaCO 3 /l] dh [st. niemieckie] fh [st. francuskie] 1 Woda bardzo miękka < 70 < 4,0 < 7,0 2 Woda miękka ,1-7,9 7,1-12,5 3 Woda średnio-twarda , , Woda twarda , Woda bardzo twarda > 500 > 22 > 51

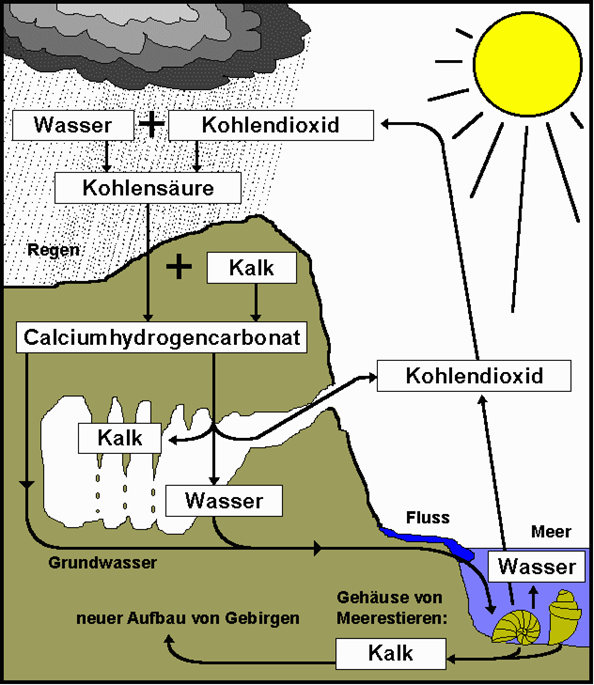

5 Woda Dwutlenek węgla H 2 O + CO 2 H 2 CO 3 Kwas węglowy Deszcz Wapień Wodorowęglan wapnia Dwutlenek węgla H 2 CO 3 + CaCO 3 Ca 2+ (HCO 3- ) 2 Wapień Woda Rzeki Morze Ca(HCO 3 ) 2 CO 2 +H 2 O + CaCO 3 Wody gruntowe Powstawanie skał wapiennych Pancerze skorupiaków: Wapień Woda

6 H 2 CO 3 + CaCO 3 Ca 2+ (HCO 3- ) 2 Pierwiastki odpowiedzialne za powstawanie kamienia: Niemal 80 % przypadków dotyczy Ca Niemal 20 % przypadków dotyczy Mg Pozostałe pierwiastki mają marginalne znaczenie

7 Wodorowęglany wapnia Ca(HCO 3 ) 2 i magnezu Mg(HCO 3 ) 2 rozpuszczone w twardej wodzie są niewidoczne gołym okiem do momentu poddania ich działniu czynników zewnętrznych takich jak: Wzrost temperatury wody (podgrzewanie) Zmiany ciśnienia wody (zmiany kierunku przepływu np. kolana, zawirowania przepływu np. wstrząs) Rezultat: Rozkłąd anionów wodorowęglanu HCO 3 i uwolnienie CO 2 Wytrącenie się osadu kamienia CaCO 3 lub MgCO 3 na gorących lub chropowatych powierzchniach przewodzących ciepło (ścianki rur, wymienniki ciepła, grzałki) 2HCO - 3 CO CO 2 + H 2 O Ca(HCO 3 ) 2 CO 2 +H 2 O + CaCO 3

8

9 Kamień kotłowy powoduje: Złą wymianę ciepła Znaczne obniżenie sprawności cieplnej urządzeń Zwiększenie zużycia energii już 1mm osadu może spowodować zwiększenie jej zużycia o 10%

10 Kamień kotłowy powoduje: Skrócenie żywotności i przedwczesne zużycie urządzeń grzewczych i AGD Awarie pieców, wielokrotne naprawy urządzeń lub konieczność ich wymiany Zmniejszenie przekroju rur (utrata ciśnienia wody), niedrożność i blokowanie instalacji Nieestetyczny wygląd urządzeń sanitarnych (baterie, umywalki, wanny)

11 Kamień kotłowy powoduje: Kumulacje rdzy w rurach, osadzającej się na kamieniu, niebezpieczeństwo korozji wżerowej Rozwój bakterii zagnieżdżonych w osadach kamienia Wysokie koszty produkcji wynikające z przestojów produkcyjnych oraz konserwacji Wysokie koszty sprzątania i potrzeba stosowania agresywnych środków czystości

12 Metody chemiczne zmieniające skład chemiczny wody np. stacje zmiękczania wody, dozowanie środków chemicznych, odwrócona osmoza Metody fizyczne nie wpływające na zmianę składu chemicznego wody, wykorzystujące występujące w przyrodzie zjawiska fizyczne np. magnetyzery, dekarbonizacja, Mediagon

13 W przypadku stosowania stacji zmiękczania nie mamy kamienia na urządzeniach i w instalacji, są one czyste i ładnie wyglądają, natomiast minerały obecne w wodzie zostają usunięte do kanalizacji. Stacje zmiękczania wyposażone w zbiorniki solanki są idealnym miejscem do rozwoju flory bakteryjnej, dlatego raz na rok powinno sie dezynfekować zbiornik ze złożem jonowymiennym oraz solanki. W przeciwnym wypadku bakterie mogą dostawać się do instalacji. Jeśli mamy w wodzie minerały (twarda woda) nigdy nie będziemy mieć problemów z rozwojem bakterii, natomiast w wodzie zmiękczonej (pozbawionej minerałów) po pewnym czasie zacznie sie rozwijać flora bakteryjna

14 Prezentujemy opinie państwowych stacji sanitarno epidemiologicznych z 2014 r: Stacja Sanitarno-Epidemiologiczna w Gdyni: Twarda woda traktowana jako zło przez producentów filtrów oraz zmiękczaczy do wody jest znacznie lepsza dla naszego organizmu niż woda miękka. Woda poddana procesowi odwróconej osmozy (OR) nie powinna być spożywana przez ludzi.

15 Wojewódzka Stacja Sanitarno-Epidemiologiczna w Krakowie: Twardość wody nie ma najmniejszego wpływu na tworzenie kamieni lub piasku w nerkach czy w woreczku żółciowym. Ich powstawanie wynika z zaburzeń metabolizmu i nie ma żadnego związku z zawartością wapnia i magnezu w diecie. Wapń, główny składnik wpływający na twardość, nie ma żadnego szkodliwego wpływu na zdrowie. Ze względów sanitarnych, preferuje się raczej wodę względnie twardą. Wody bardzo miękkie (poniżej 90 mg CaCO3 dm³) są szkodliwe dla człowieka. Z organizmu wypłukiwane są sole wapnia, co powoduje problemy z układem kostnym, zaburza prawidłową pracę mięśni, w tym mięśnia sercowego.

16 Stacje Sanitarno-Epidemiologiczne, w Zgierzu, Zduńskiej Woli, Zamościu, wodociągi w Poznaniu, Łodzi, Kielcach, Lubinie czy Płocku, Polskie Towarzystwo Magnezologiczne im. prof. Juliana Aleksandrowicza piszą, że im woda twardsza tym większa zawartość Ca + i Mg +, obecność związków wapnia i magnezu w wodzie jest wskazana z uwagi na zdrowie człowieka. Szacuje się, że w typowej dziennej diecie przeciętnego Polaka brakuje 30% tych bardzo potrzebnych do prawidłowego funkcjonowania organizmu biopierwiastków. Ich niedobory w diecie można znacznie zniwelować, pijąc wodę zawierającą te minerały. Ludzie korzystający z wody twardej mają na ogół niższe ciśnienie krwi, powolniejszy rytm serca oraz niższy poziom cholesterolu niż konsumenci wody miękkiej. Wapń i magnez są niezbędne w diecie. Pierwiastki te są znacznie łatwiej przyswajalne z wody niż pożywienia. Magnez zawarty w wodzie wchłania się 30 razy lepiej niż zawarty w pożywieniu, zwłaszcza że proces przetwarzania żywności (np. gotowanie) powoduje 30-75% utratę tego pierwiastka.

17 Najzdrowsza jest więc woda zawierająca dużo związków wapnia i magnezu. Tylko taką pijmy, ale chciałoby się, żeby ta zdrowa woda nie powodowała osadów na urządzeniach i instalacji. Mamy na to sposób! Zamierzony cel pozwoli osiągnąć technologia urządzeń MEDIAGON.

18 Szwajcarska technologia przeznaczona do uzdatniania wody metodą fizyczną brak zmiany składu chemicznego wody Zabezpiecza instalacje i urządzenia przed tworzeniem się twardych, trudno usuwalnych osadów kamienia kotłowego oraz przed elementami korozji kamień nie przywiera do elementów instalacji, a jej drożność zostaje zachowana Urządzenie zmienia strukturę kamienia kotłowego z formy twardego osadu do postaci miękkiego proszku Oczyszcza instalacje powodując powolne rozpuszczanie istniejącego zakamienienia

19 30 lat tradycji ponad sprzedanych urządzeń w Szwajcarii brak reklamacji oddziały i przedstawicielstwa na świecie

20

21 MEDIAGON Typ D Typ I dedykowany do mniejszych instalacji przeznaczony do stosowania w domach jednorodzinnych i wielorodzinnych. przeznaczony do dużych instalacji głównie przemysłowych

22

23

24 Urządzenie Mediagon nie jest magnetyzerem - zachowuje pole elektrostatyczne pod wpływem energii kinetycznej wody przepływającej przez urządzenie, przez co oddziaływuje na jony obecne w wodzie (polaryzuje je czyli rozdziela ładunki o różnych znakach na dwie grupy). Takie działanie powoduje samoistne powstawanie koloidów (małych kryształków CaCO3), które stanowią początkowe punkty krystalizacji dla wytrącającego się w wodzie kamienia bez udziału innych ośrodków inicjujących jak np. ścianki rur.

25 Dzięki temu, że w wodzie znajdują się koloidy, krystalizacja kamienia zachodzi właśnie na nich zamiast na ściankach urządzeń i rurociągów. Powstałe w ten sposób drobne kryształki koloidów w postaci miękkiego proszku aragonitu, nie przywierają do ścianek rurociągów, urządzeń lecz są unoszone przez wodę i wraz z nią są usuwane z instalacji. Tak więc kamień jest nadal obecny w wodzie, ale w zupełnie innej formie nie powodującej problemów użytkowych, tak jak ma to miejsce w przypadku twardych osadów.

26 Rura wypełniona wodą Kalcyt CaCO 3

27 Rozkład anionów HCO 3 Mediagon

28 Powstawanie koloidów CaCO 3 Mediagon Aragonit

29 Koloidy CaCO 3 w podgrzewaczu c.w.u.

30

31 W wyniku działania urządzenia zmienia się struktura krystaliczna węglanu wapnia (CaCO 3 ) z twardej trudno usuwalnej postaci kalcytu, do formy miękkiego łatwego do usunięcia proszku aragonitu Kamień kotłowy jest nadal widoczny, ale jest łatwiejszy do usunięcia, gdyż nie przywiera do elementów instalacji i nie tworzy twardych osadów kamienia kotłowego, lecz jest unoszony wraz z przepływającą przez instalację wodą w postaci koloidów, nie powodując jej blokowania Minerały niszczące dotychczas instalację przestają być groźne, przybierając postać łatwego do usunięcia pyłu KALCYT ARAGONIT

32 Bez Mediagonu Z Mediagonem

33 Skuteczność działania urządzenia opiera się na: 1. Wykorzystaniu unikalnych własności elektrycznych materiału stopu, uzyskanego w wyniku specjalnego procesu wytwarzania (obróbka cieplna) Materiał stopu uzyskuje: Trwałą polaryzację elektrostatyczną (struktury wewnątrz materiału wykazują właściwości ładunków elektrycznych) Zdolność do elektryzowania się i zachowywania pola elektrostatycznego po umieszczeniu materiału stopu w strefie oddziaływania pola elektrostatycznego.

34 Mediagon wykonany ze stopu metali o składzie bliskim mieszaninie eutektycznej: Aluminium - 88,5% Krzem - 8,0% Miedź - 3,0% Chrom - 0,15% Inne - 0,35% Krzem, miedź i chrom dodawane są aby uwydatnić elektryczne właściwości aluminium

35

36 Skuteczność działania urządzenia opiera się na: 2. Wykorzystaniu własności elektrycznych wody W cząsteczce wody następuje przesunięcie elektronów w stronę atomu tlenu atom tlenu ma pewien ładunek ujemny a atomy wodoru odpowiadający mu ładunek dodatni Możemy zatem wyodrębnić w niej 2 bieguny: dodatni i ujemny taką cząsteczkę nazywamy dipolem i możemy oddziaływać na nią za pomocą pola elektrostatycznego

37 Skuteczność działania urządzenia opiera się na: 3. Wykorzystaniu przepływu wody przez urządzenie (wykorzystanie energii kinetycznej przepływającej wody) Przepływ wody przez urządzenie jest niezbędny do jego działania efekty działania nie będą widoczne w stojącej wodzie Im większa prędkość przepływu wody, a przepływ bardziej burzliwy, tym intensywniejszy proces powstawania koloidów

38

39 Oszczędność czasu Brak konieczności przecinania rur Brak oporów przepływu Brak kontaktu z medium Możliwość montażu pionowego lub poziomego Możliwość montażu na rurach: miedzianych stalowych ze stali nierdzewnej z tworzyw sztucznych (PP, PE, Pex) z mosiądzu

40 A. Montaż urządzenia na głównym zasilaniu wody zimnej do budynku Urządzenie zabezpiecza: Podgrzewacze ciepłej wody, bufory (usuwa istniejący kamień, zabezpiecza przed osadzaniem się nowego kamienia) Urządzenia sanitarne (baterie, prysznice) Urządzenia AGD (pralki, zmywarki) Instalację wodną A urządzenie MEDIAGON 1 zasilanie zimnej wody 4 źródło ciepła (np. kocioł, pompa ciepła) 2 instalacja cyrkulacji c.w.u. 5 podgrzewacz pojemnościowy c.w.u. 3 obiegi grzewcze 6 zasilanie c.w.u.

41 A. Montaż urządzenia na głównym zasilaniu wody zimnej do budynku Urządzenie zabezpiecza: Podgrzewacze, wymienniki ciepłej wody (usuwa istniejący kamień, zabezpiecza przed osadzaniem się nowego kamienia) Urządzenia sanitarne (baterie, prysznice) Urządzenia AGD (pralki, zmywarki) Instalacje wodną A,B urządzenie MEDIAGON 1 zasilanie zimnej wody 2 instalacja cyrkulacji c.w.u. 3 obiegi ładowania c.w.u. 4 źródło ciepła (np. kocioł, pompa ciepła, MPEC) 5 podgrzewacz pojemnościowy c.w.u. 6 zasilanie c.w.u.

42 B. Montaż urządzenia na przewodzie cyrkulacyjnym c.w.u. Urządzenie zabezpiecza: Rurociągi zasilające c.w.u. + cyrkulacyjne, odbiorniki ciepłej wody, (usuwa istniejący kamień, zabezpiecza przed osadzaniem się nowego kamienia i blokowaniem rur) Podgrzewacze i zbiorniki c.w.u., węzły cieplne A,B urządzenie MEDIAGON 1 zasilanie zimnej wody 2 instalacja cyrkulacji c.w.u. 3 obiegi ładowania c.w.u. 4 źródło ciepła (np. kocioł, pompa ciepła, MPEC) 5 podgrzewacz pojemnościowy c.w.u. 6 zasilanie c.w.u.

43 A. Montaż urządzenia na przewodzie powrotnym instalacji c.o. Montaż na rurociągu powrotnym c.o.: Na pełnym przepływie Na częściowym przepływie Urządzenie zabezpiecza: Rurociągi zasilająco-powrotne c.o., Grzejniki Centrale grzewcze itp. (usuwa istniejący kamień, zabezpiecza przed osadzaniem się nowego kamienia i blokowaniem rur). A urządzenie MEDIAGON 1,2 źródło ciepła (np. kocioł, pompa ciepła, MPEC) 3 obiegi grzewcze

44 Miejsce montażu zależne jest od specyfiki zakładu przemysłowego i miejsca występowania problemów z kamieniem: W instalacjach typu otwartego naturalnym miejscem montażu jest rurociąg świeżej wody zasilającej (lub uzupełniającej) W instalacjach typu zamkniętego urządzenie najczęściej montowane jest za pompami lub na rurociągu wody cyrkulacyjnej (o ile występuje) W zależności od stopnia skomplikowania i rozległości instalacji może być konieczność zamontowania kilku urządzeń Obszar zastosowania: Instalacje technologiczne Obiegi chłodnicze Instalacje grzewcze We wszelkich układach gdzie czynnikiem roboczym jest woda i gdzie występują problemy z kamieniem kotłowym

45 v w prędkość przepływu wody przez rurociąg im większa prędkość tym skuteczniejsze działanie urządzenia Mediagon. Górny zakres prędkości ograniczony jest praktycznie przez inne zjawiska jak opór hydrauliczny, hałas i inne. Zalecane wartości wynoszą : Urządzenie typu D: v max < 2 m/s Urządzenie typu I: v max < 3,5 m/s T w temperatura wody wraz ze wzrostem temperatury maleje skuteczność działania urządzenia Mediagon. Zaleca się montaż urządzenia w miejscu o możliwie jak najniższej temperaturze wody. Zalecane wartości temperatury wody dla poszczególnych typów urządzeń wynoszą: Urządzenie typu D: 5 C < T w < 65 C Urządzenie typu I: 5 C < T w < 90 C

46 GH - Twardość całkowita (ogólna) Zalecany przediał twardości wody dla stosowania urządzeń Mediagon wynosi: 8 dh < GH < 25 dh 14 F < GH < 45 F n krotność przepływu tej samej porcji wody przez rurociąg, na którym zamontowano urządzenie Mediagon. Tego typu rozwiązania mają zastosowanie np. w systemach cyrkulacyjnych, instalacjach basenowych i zamkniętych obiegach grzewczych. L długość instalacji wodnej liczona od miejsca montażu urządzenia Przy bardzo rozległych instalacjach zastosowanie jednego urządzenia za głównym przyłączem wody może być niewystarczające.. Przy rozległych instalacjach zaleca się umiejscowienie urządzenia jak najbliżej miejsca, które chcemy zabezpieczyć przed kamieniem.

47 A r przekrój rurociągu wraz ze wzrostem przekroju rurociągu maleje skuteczność działania urządzenia Mediagon. W tym przypadku zaleca się nie przekraczać parametrów zaleceń wyszczególnionych w tabelach z danymi technicznymi. W przypadku większych średnic rurociągów w celu zwiększenia skuteczności działania zaleca się stosowanie rozwiązań jak na rysunku poniżej.

48 1. KOSZTY EKSPLOATACYJNE (roczne): 1.1 ZMIĘKCZACZ KOMPAKTOWY typu ZD-25/V 1.2 MEDIAGON np. D-1 a/ środki (sól, woda) - 25 zł x 12 = 300 zł a/ środki eksploatacyjne = 0 zł b/ serwis, części = 200 zł b/ serwis = 0 zł Razem: 500 zł /a Razem: 0 zł /a 2. KOSZTY INWESTYCYJNE: 2.1 ZMIĘKCZACZ KOMPAKTOWY ZD-25/V 2.2 MEDIAGON np. D-1 a/ zakup urządzenia = zł a/ zakup urządzeń (oferta) = zł Razem: zł Razem: zł 3. ŻYWOTNOŚĆ: 3.1 Zmiękczacz kompaktowy - 15 lat 3.2 MEDIAGON lat

49 PLN Uwagi: 1.Kalkulacja nie obejmuje kosztów związanych z koniecznością wymiany złoża zmiękczającego w stacji po ok latach pracy. 2.Trwałość zmiękczaczy nie przekracza zazwyczaj 15 lat. 3.Z powodu braku konserwacji stacje często nie pracują, dając twardą wodę.

50 1. Dane: 1. Ilość wody do uzdatniania: 600 m 3 /m-c 2. Twardość wody: 33 Fr = 18 dh 3. Twardość końcowa wody: 12 Fr (obniżenie o ok. 20 Fr) 2. Dobrana stacja zmiękczania wody Duplex 300 serii MAGNUM 764: przepływ nominalny 7,5 m 3 /h przepływ maksymalny 12 m 3 /h (przy pracy równoległej 24 m 3 /h) zdolność jonowymienna 1 kolumny 1440 Fr x 1m 3 zużycie soli na regenerację 36 kg 2.1 Ilość regeneracji 23 /m-c środki, zużycie: sól = 900 kg/m-c woda = 28 m 3 /m-c

51 3. KOSZTY EKSPLOATACYJNE (roczne): 3.1 ZMIĘKCZACZ DUPLEX MEDIAGON a/ środki (sól, woda) zł x 12 = zł a/ środki eksploatacyjne = 0 zł b/ serwis, części = zł b/ serwis = 0 zł Razem: zł /a Razem: 0 zł /a 4. KOSZTY INWESTYCYJNE: 4.1 ZMIĘKCZACZ DUPLEX MEDIAGON a/ zakup urządzenia = zł a/ zakup urządzeń (oferta) = zł b/ montaż, mat. pomocnicze = zł b/ dostawa, montaż = zł Razem: zł Razem: zł 5. RÓŻNICA (1 rok): ,-zł

52 Urządzenie bezobsługowe nie wymaga: - zasilania elektrycznego, chemii, serwisu Ułatwia i przyspiesza proces czyszczenia instalacji i urządzeń Zwiększa wydajność i żywotność urządzeń grzewczych i AGD (kocioł, pralka, zmywarka, ekspres do kawy) Oszczędza energię 1 mm twardego osadu kamienia kotłowego powoduje zwiększenie zużycia energii przez kocioł, zmywarkę, pralkę na poziomie 10 % Zabezpiecza instalacje wodne rury, podgrzewacze c.w.u., wymienniki ciepła, Kompaktowa budowa zajmuje niewiele miejsca

53 Łatwość montażu i demontażu brak konieczności modyfikacji instalacji Nie zmienia składu chemicznego wody urządzenie nie ma bezpośredniego kontaktu z wodą oraz nie eliminuje cennych dla zdrowia ludzkiego minerałów zawartych w twardej wodzie (Ca 2+, Mg 2+ ) w związku z czym woda jest pełnowartościowa i zdrowa Stopniowo usuwa istniejące w instalacji osady kamienia kotłowego Produkt ekologiczny chroni środowisko naturalne Jest ekonomiczny i trwały GWARANCJA 10 lat

54

55 1. Fabryka samochodów HYUNDAI Niemcy 2. Rafineria ropy naftowej SHELL Grecja / Niemcy 3. Zakłady elektroniczne SAMSUNG Niemcy 4. Fabryka produkcji napojów COCA-COLA Papua Nowa Gwinea 5. Fabryka produktów spożywczych NESTLE Portugalia / Niemcy 6. Zakłady chemiczne MACO PHARMA Francja 7. Zakłady farmaceutyczne HOFFMAN LA ROCHE Niemcy Więcej informacji na stronie:

56 DOMY JEDNORODZINNE

57 DOMY JEDNORODZINNE

58 BUDYNKI WIELORODZINNE

59 BUDYNKI WIELORODZINNE

60 HOTELE

61 SZKOŁY

62 PRZEMYSŁ

63 PRZEMYSŁ

64 SERWIS INSTALACJI PRZYKŁADY

65 Mediagon D-34 Płukanie zbiornika c.w.u. po 3 m-ch pracy urządzenia. Twardość wody: 28ºF Instalacja urządzenia na zasilaniu z.w. do budynku Zbiornik 300l 1-wężownicowy (pracujący od 3 lat) Anoda całkowicie zużyta

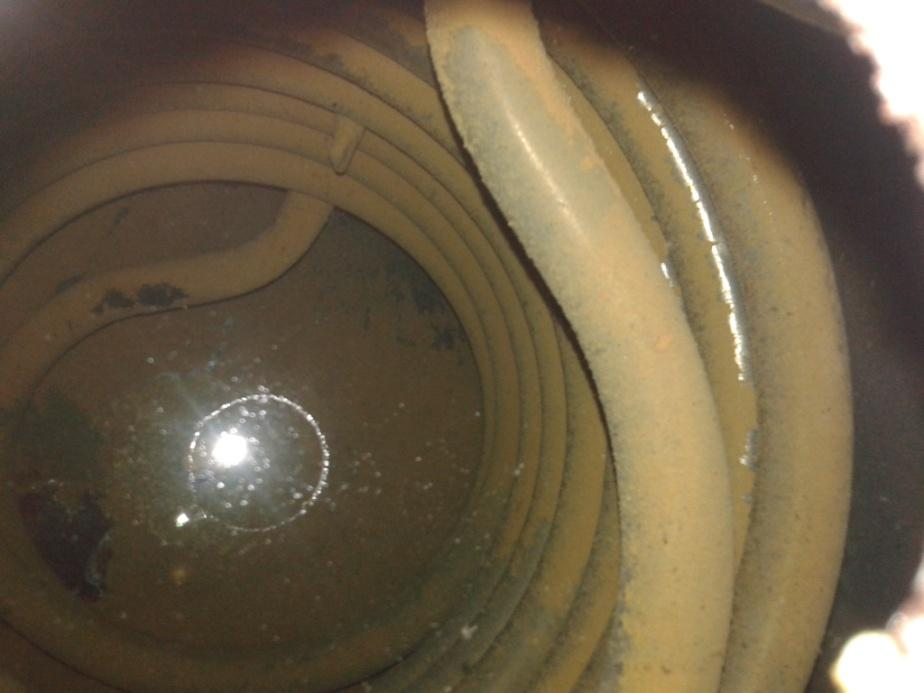

66 Wężownica i wnętrze zbiornika po otwarciu, przed spuszczeniem wody Widoczne miękkie osady kamienia na wężownicy oraz dnie zbiornika (zdjęcie wykonane przez otwór rewizyjny)

67 Zbiornik opróżniony z wody (odpływ grawitacyjny) Zbiornik po opłukaniu (wodą z sieci miejskiej) Widoczne niewielkie osady miękkiego kamienia, co świadczy o łatwości jego usuwania Usunięcie pozostałych nalotów wężem. Osady zebrane na dnie zbiornika.

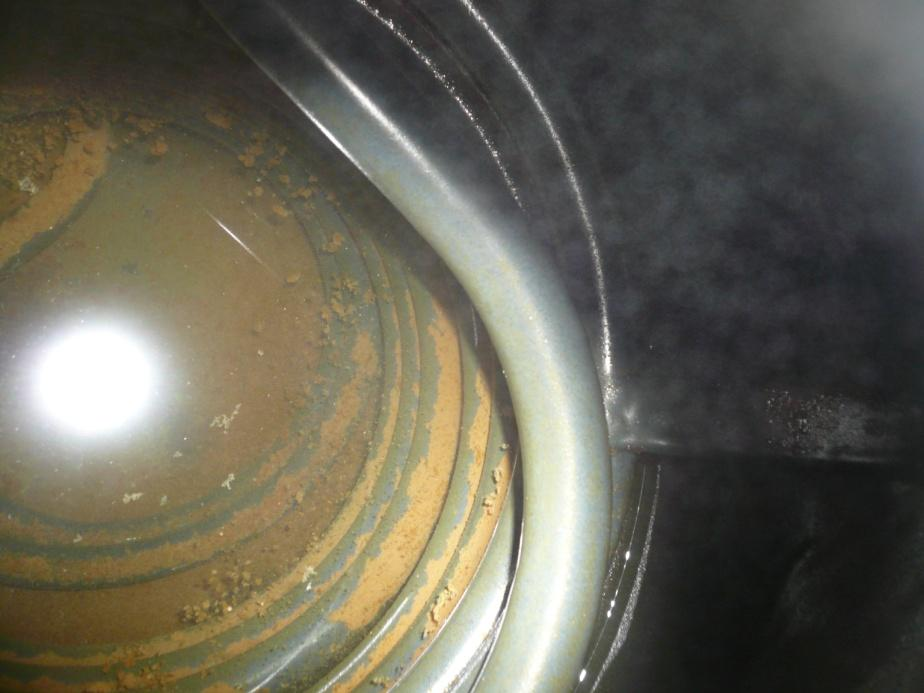

69 Wężownica i wnętrze zbiornika po otwarciu Widoczne miękkie osady kamienia na wężownicy oraz dnie zbiornika (zdjęcie wykonane przez otwór rewizyjny) Podczas opróżniania zbiornika, samoczynnie odrywające się osady miękkiego kamienia

70 Zbiornik opróżniony z wody (odpływ grawitacyjny) Zbiornik po opłukaniu (wodą z sieci miejskiej) Widoczne niewielkie osady miękkiego kamienia, co świadczy o łatwości jego usuwania Usunięcie pozostałych nalotów wężem. Osady zostały zebrane na dnie zbiornika.

72 Zbiornik opróżniony z wody (odpływ grawitacyjny) Zbiornik po opłukaniu (wodą z sieci miejskiej) Widoczny nalot oraz zacieki miękkiego osadu kamienia na węż., co świadczy o łatwości jego usuwania Usunięcie pozostałych nalotów wężem. Osady zostały zebrane na dnie zbiornika.

74 Wężownica i wnętrze zbiornika po otwarciu, przed spuszczeniem wody Widoczne miękkie osady kamienia na wężownicy, grzałce oraz dnie zbiornika (zdjęcie wykonane przez otwór rewizyjny)

75 Zbiornik opróżniony z wody (odpływ grawitacyjny) Zbiornik po opłukaniu (wodą z sieci miejskiej) Widoczne niewielkie osady miękkiego kamienia, co świadczy o łatwości jego usuwania Usunięcie pozostałych nalotów wężem. Osady zostały zebrane na dnie zbiornika.

76 Czyszczenie zbiornika wybieranie miękkiego kamienia z dna zbiornika Widoczne osady miękkiego kamienia, które po spłukaniu zostały zebrane na dnie zbiornika. Kamień kotłowy zebrane z dna zbiornika w miękkiej proszkowej formie aragonitu.

77 Mediagon D-32 Płukanie zbiornika c.w.u. po 12 m-ch pracy urządzenia. Twardość wody: 26ºF Instalacja urządzenia na zasilaniu z.w. do budynku Zbiornik 300l 2-wężownicowy (pracujący od 1 roku) Anoda w ogóle nie zużyta

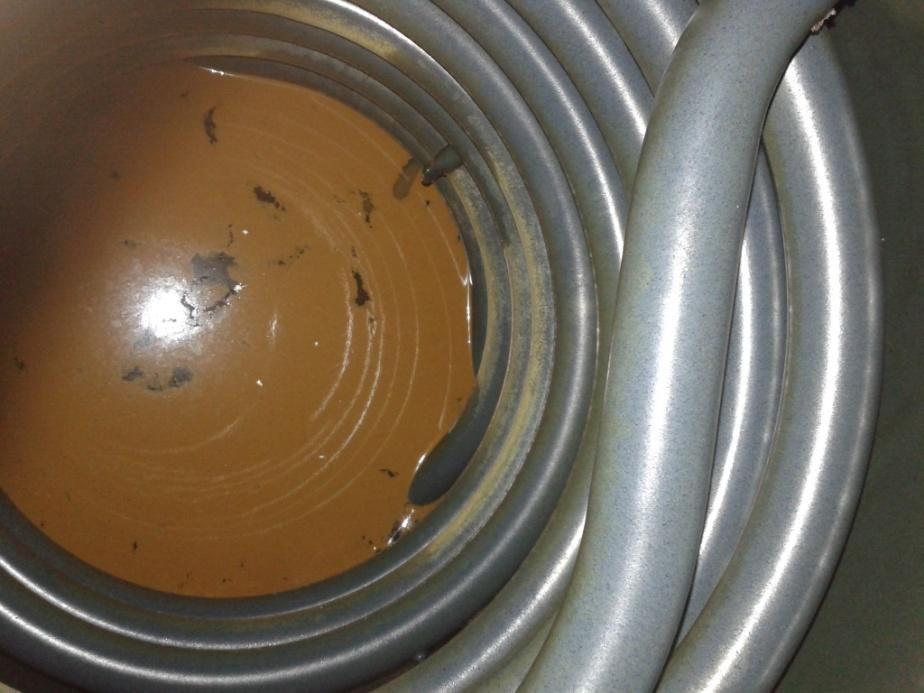

78 Wężownica i wnętrze zbiornika po otwarciu, przed spuszczeniem wody Urządzenie zamontowano razem z nowym zbiornikiem. Zero osadów twardego kamienia. Widoczny bardzo niewielki osad miękkiego kamienia na wężownicy(zdjęcie wykonane przez otwór rewizyjny)

79 Zbiornik opróżniony z wody (odpływ grawitacyjny) Zbiornik po opłukaniu (wodą z sieci miejskiej) Widoczne niewielkie osady miękkiego kamienia zebrane na dnie, co świadczy o łatwości jego usuwania Usunięcie pozostałych nalotów wężem. Osady zostały zebrane na dnie zbiornika.

80 Mediagon D-34 Płukanie zbiornika c.w.u. po 18 m-ch pracy urządzenia. Twardość wody: 25ºF Instalacja urządzenia na zasilaniu z.w. do budynku Zbiornik 200l 1-wężownicowy (pracujący od 12 lat) Anoda praktycznie nie zużyta

81 Zbiornik po opróżnieniu Widoczny nalot oraz zacieki miękkiego osadu kamienia na węż., co świadczy o łatwości jego usuwania Usunięcie pozostałych nalotów wężem. Osady zostały zebrane na dnie zbiornika.

82

83 DZIĘKUJEMY ZA UWAGĘ ZAPRASZAMY DO WSPÓŁPRACY ZABIERZÓW ul. Rzemieślnicza 23 tel tel./fax / Opracowanie stanowi własnosć firmy ENERGO-TERM Krzysztof Greczkowski. Kopiowanie i udostępnianie osobom trzecim wymaga zgody firmy ENERGO-TERM.
