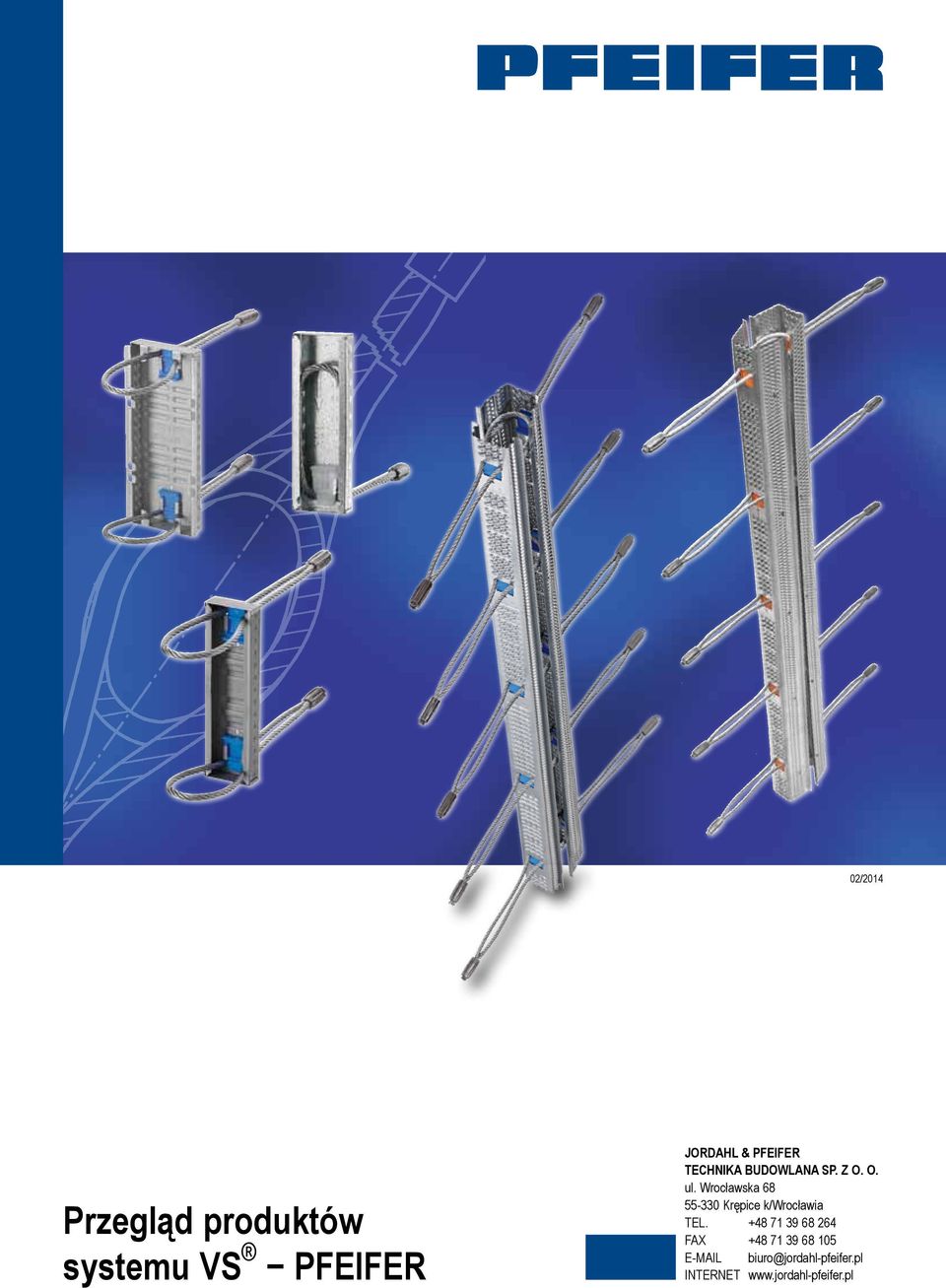

1 02/2014 Przegląd produktów systemu VS PFEIFER JORDAHL & PFEIFER TECHNIKA BUDOWLANA SP. Z O. O. ul. Wrocławska Krępice k/wrocławia TEL FAX biuro@jordahl-pfeifer.pl INTERNET

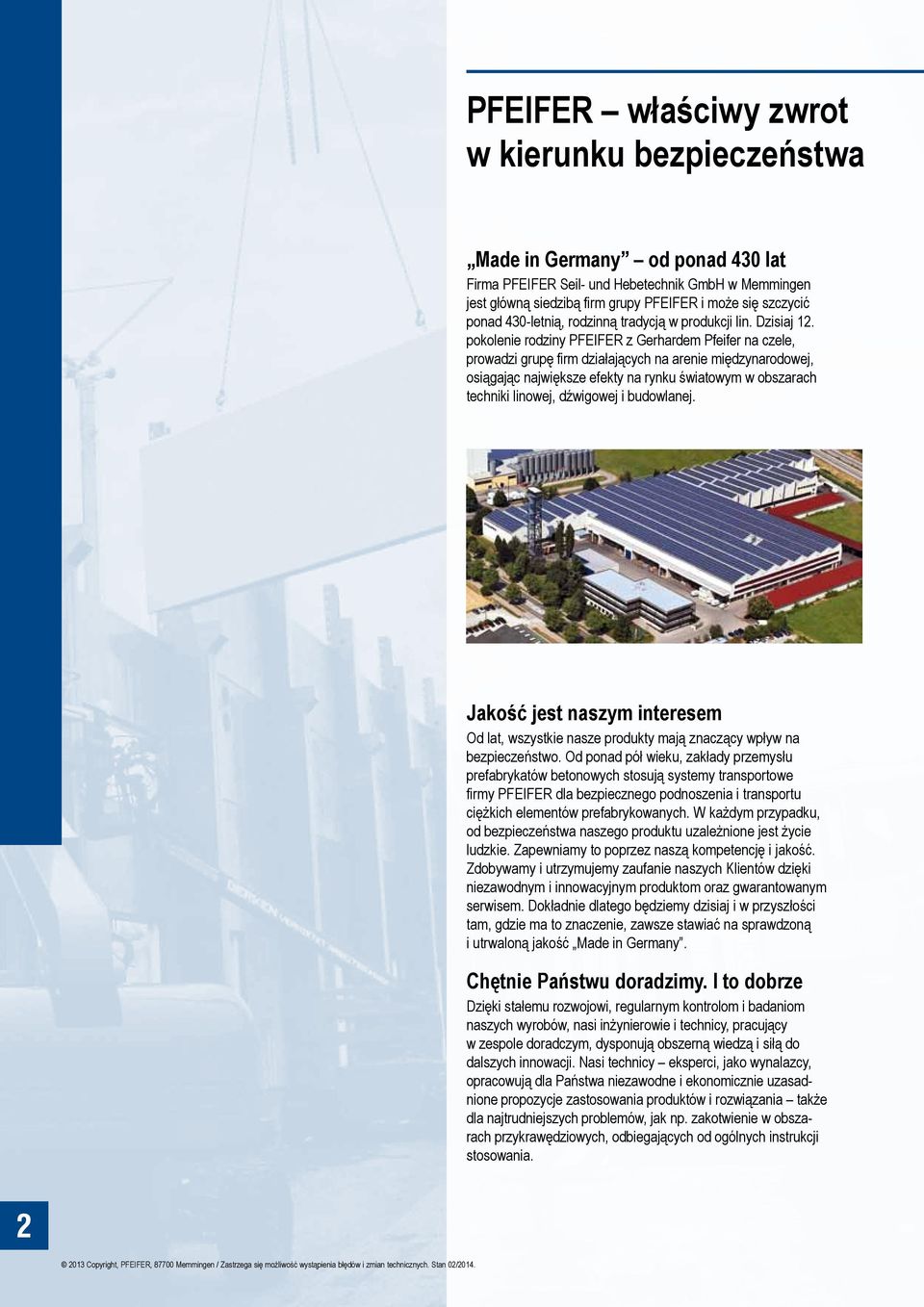

2 PFEIFER właściwy zwrot w kierunku bezpieczeństwa Made in Germany od ponad 430 lat Firma PFEIFER Seil- und Hebetechnik GmbH w Memmingen jest główną siedzibą firm grupy PFEIFER i może się szczycić ponad 430-letnią, rodzinną tradycją w produkcji lin. Dzisiaj 12. pokolenie rodziny PFEIFER z Gerhardem Pfeifer na czele, prowadzi grupę firm działających na arenie międzynarodowej, osiągając największe efekty na rynku światowym w obszarach techniki linowej, dźwigowej i budowlanej. Jakość jest naszym interesem Od lat, wszystkie nasze produkty mają znaczący wpływ na bezpieczeństwo. Od ponad pół wieku, zakłady przemysłu prefabrykatów betonowych stosują systemy transportowe firmy PFEIFER dla bezpiecznego podnoszenia i transportu ciężkich elementów prefabrykowanych. W każdym przypadku, od bezpieczeństwa naszego produktu uzależnione jest życie ludzkie. Zapewniamy to poprzez naszą kompetencję i jakość. Zdobywamy i utrzymujemy zaufanie naszych Klientów dzięki niezawodnym i innowacyjnym produktom oraz gwarantowanym serwisem. Dokładnie dlatego będziemy dzisiaj i w przyszłości tam, gdzie ma to znaczenie, zawsze stawiać na sprawdzoną i utrwaloną jakość Made in Germany. Chętnie Państwu doradzimy. I to dobrze Dzięki stałemu rozwojowi, regularnym kontrolom i badaniom naszych wyrobów, nasi inżynierowie i technicy, pracujący w zespole doradczym, dysponują obszerną wiedzą i siłą do dalszych innowacji. Nasi technicy eksperci, jako wynalazcy, opracowują dla Państwa niezawodne i ekonomicznie uzasadnione propozycje zastosowania produktów i rozwiązania także dla najtrudniejszych problemów, jak np. zakotwienie w obszarach przykrawędziowych, odbiegających od ogólnych instrukcji stosowania. 2

3 Spis treści: Pfeifer jakość i bezpieczeństwo 2 Spis treści 3 Ogólne informacje dla systemu VS PFEIFER 4-5 VS -Slim-Box/ VS -Plus-Box PFEIFER 6-9 VS Box PFEIFER VS ISI-System 3D PFEIFER VS BZ System 3D PFEIFER Zasady wbudowania ISI/BZ-System 3D Systemy szynowe T100, T20 VS PFEIFER Systemy szynowe T 50 VS PFEIFER Instrukcja wbudowania T100, T20, T Uregulowania krajowe 29 Zaprawa montażowa VS PAGEL Szalunki ciśnieniowe VS FDS 34 Ważna informacja Niniejszy dokument prezentuje system VS PFEIFER w sposób przeglądowy. Zostały tutaj podane ogólne dane dla wbudowania i zastosowania. W tym dokumencie nie zawarto żadnych danych odnośnie wymiarowania i ustalenia nośności! W przypadku połączeń odpowiedzialnych statycznie, spełniających wymagania prawa budowlanego, konieczne jest stosowanie aktualnych norm krajowych lub aprobat. 3

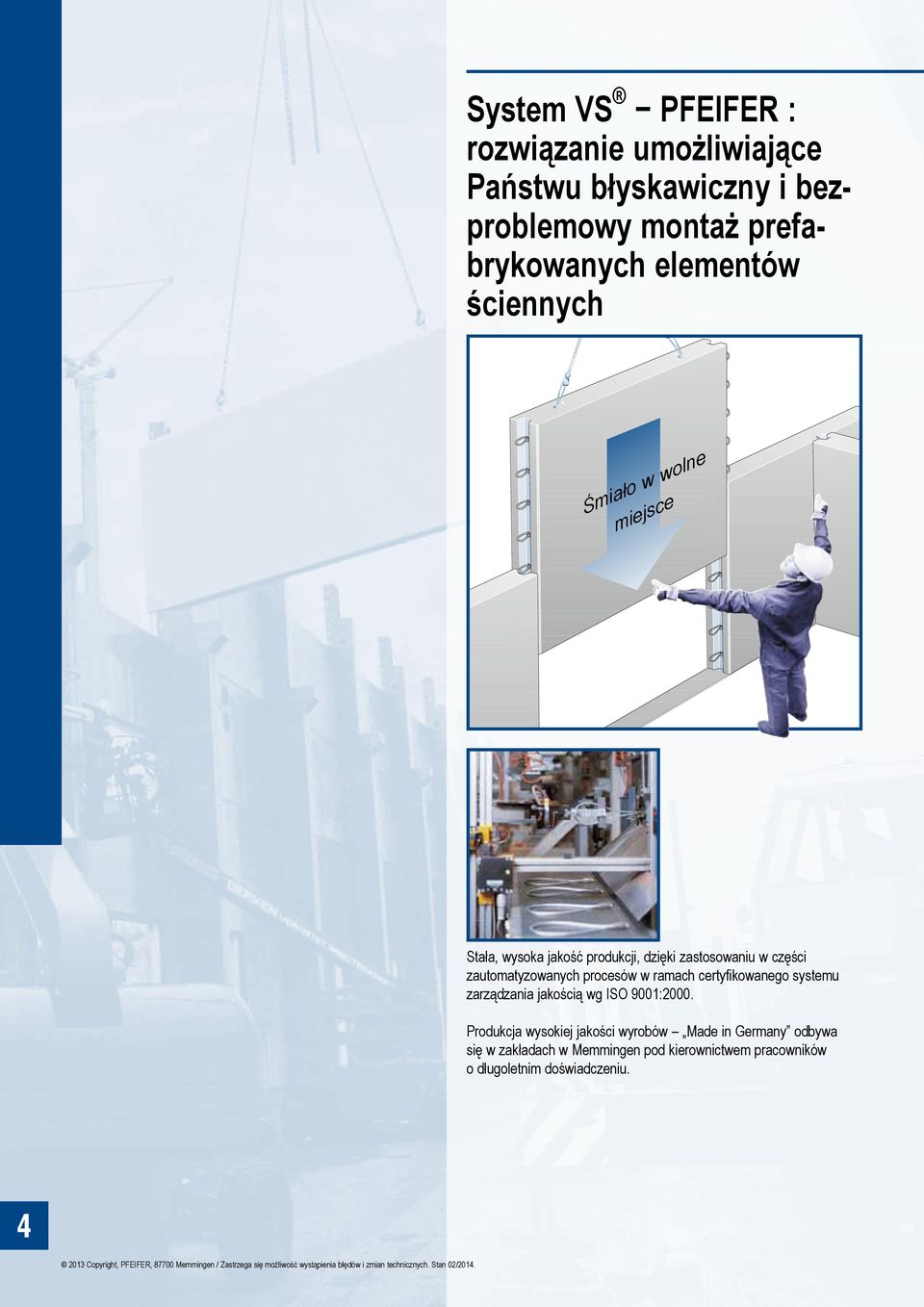

4 System VS PFEIFER : rozwiązanie umożliwiające Państwu błyskawiczny i bezproblemowy montaż prefabrykowanych elementów ściennych Śmiało w wolne miejsce Stała, wysoka jakość produkcji, dzięki zastosowaniu w części zautomatyzowanych procesów w ramach certyfikowanego systemu zarządzania jakością wg ISO 9001:2000. Produkcja wysokiej jakości wyrobów Made in Germany odbywa się w zakładach w Memmingen pod kierownictwem pracowników o długoletnim doświadczeniu. 4

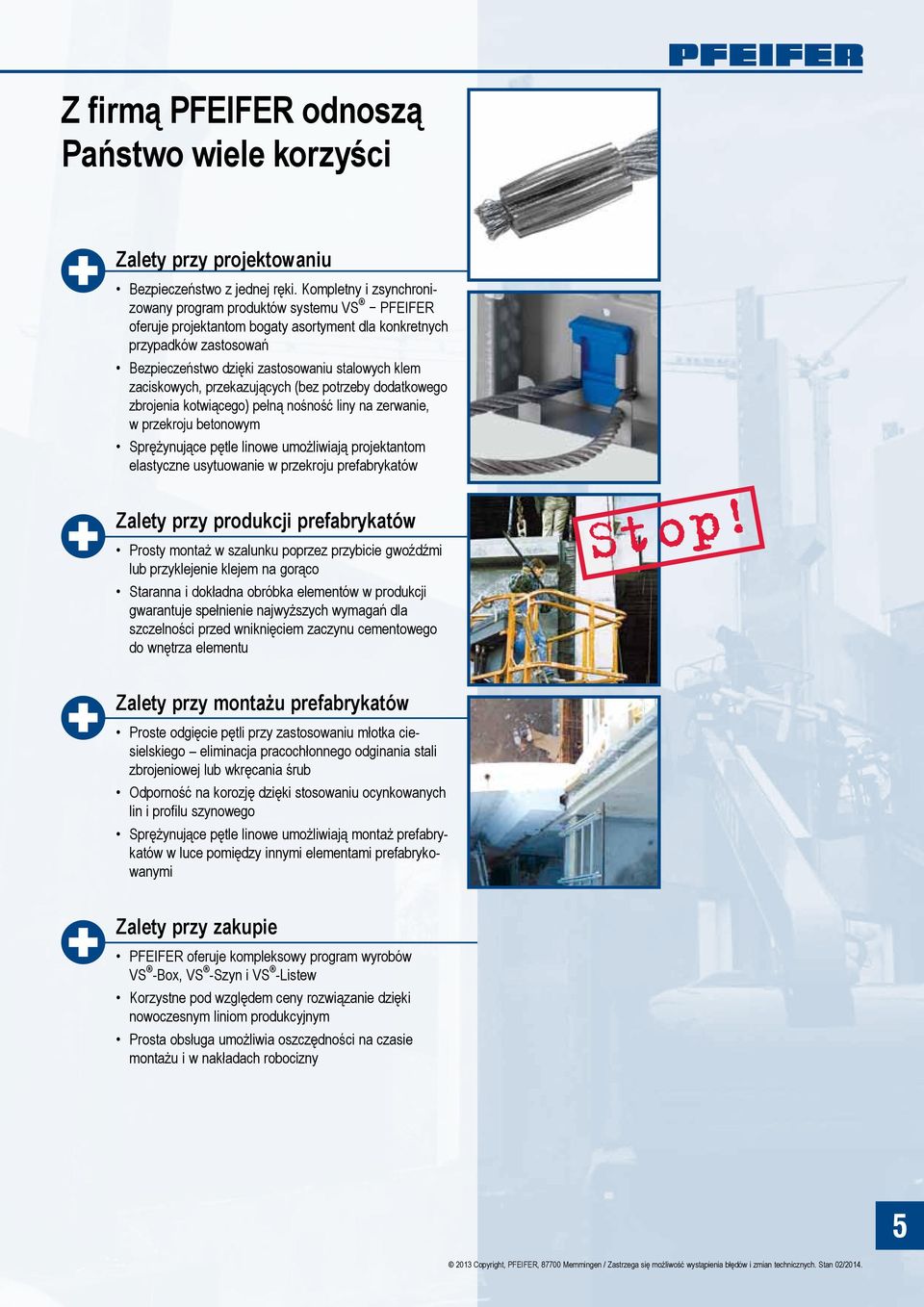

5 Z firmą PFEIFER odnoszą Państwo wiele korzyści Zalety przy projektowaniu Bezpieczeństwo z jednej ręki. Kompletny i zsynchronizowany program produktów systemu VS PFEIFER oferuje projektantom bogaty asortyment dla konkretnych przypadków zastosowań Bezpieczeństwo dzięki zastosowaniu stalowych klem zaciskowych, przekazujących (bez potrzeby dodatkowego zbrojenia kotwiącego) pełną nośność liny na zerwanie, w przekroju betonowym Sprężynujące pętle linowe umożliwiają projektantom elastyczne usytuowanie w przekroju prefabrykatów Zalety przy produkcji prefabrykatów Prosty montaż w szalunku poprzez przybicie gwoźdźmi lub przyklejenie klejem na gorąco Staranna i dokładna obróbka elementów w produkcji gwarantuje spełnienie najwyższych wymagań dla szczelności przed wniknięciem zaczynu cementowego do wnętrza elementu Stop! Zalety przy montażu prefabrykatów Proste odgięcie pętli przy zastosowaniu młotka ciesielskiego eliminacja pracochłonnego odginania stali zbrojeniowej lub wkręcania śrub Odporność na korozję dzięki stosowaniu ocynkowanych lin i profilu szynowego Sprężynujące pętle linowe umożliwiają montaż prefabrykatów w luce pomiędzy innymi elementami prefabrykowanymi Zalety przy zakupie PFEIFER oferuje kompleksowy program wyrobów VS -Box, VS -Szyn i VS -Listew Korzystne pod względem ceny rozwiązanie dzięki nowoczesnym liniom produkcyjnym Prosta obsługa umożliwia oszczędności na czasie montażu i w nakładach robocizny 5

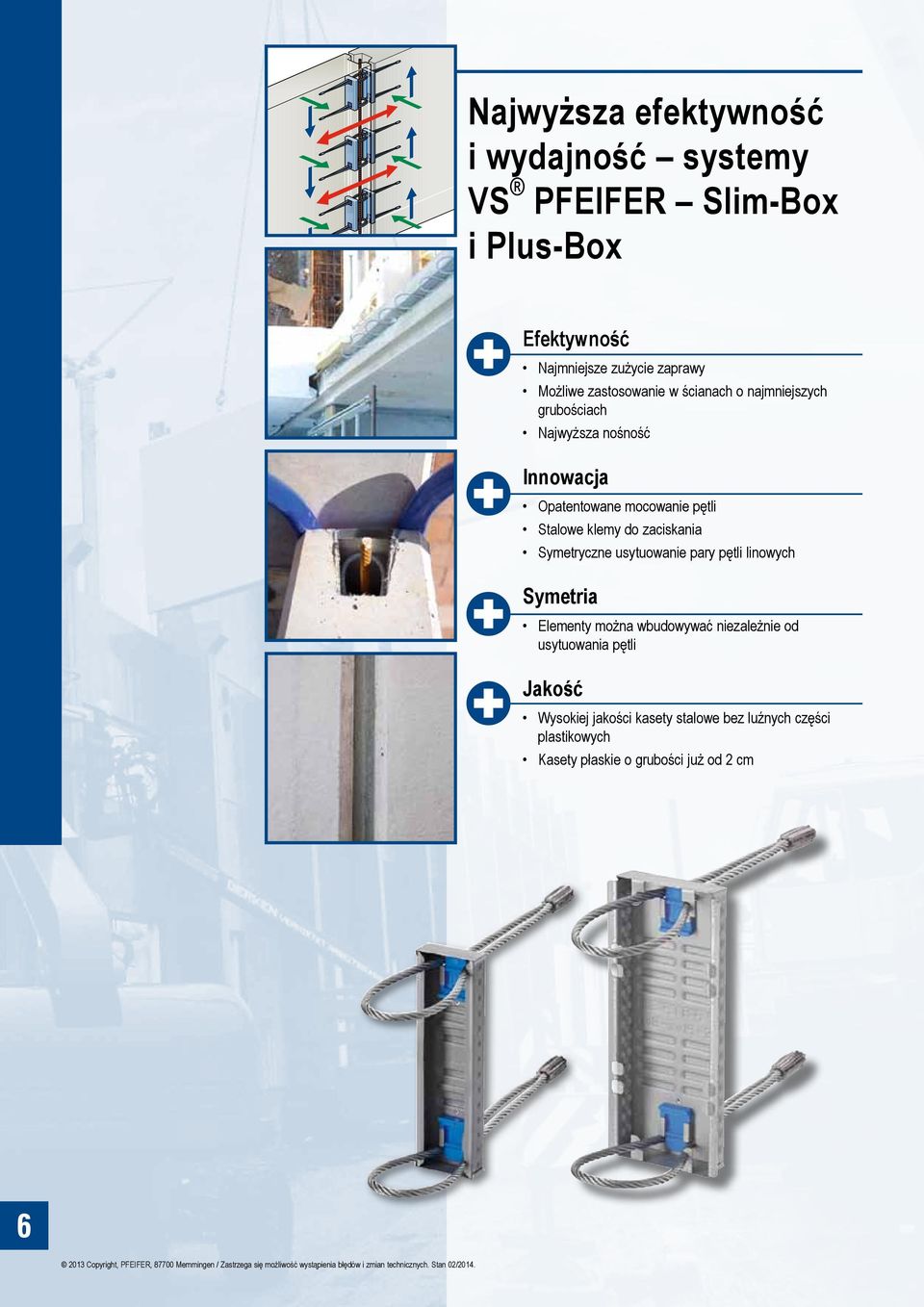

6 Najwyższa efektywność i wydajność systemy VS PFEIFER Slim-Box i Plus-Box Efektywność Najmniejsze zużycie zaprawy Możliwe zastosowanie w ścianach o najmniejszych grubościach Najwyższa nośność Innowacja Opatentowane mocowanie pętli Stalowe klemy do zaciskania Symetryczne usytuowanie pary pętli linowych Symetria Elementy można wbudowywać niezależnie od usytuowania pętli Jakość Wysokiej jakości kasety stalowe bez luźnych części plastikowych Kasety płaskie o grubości już od 2 cm 6

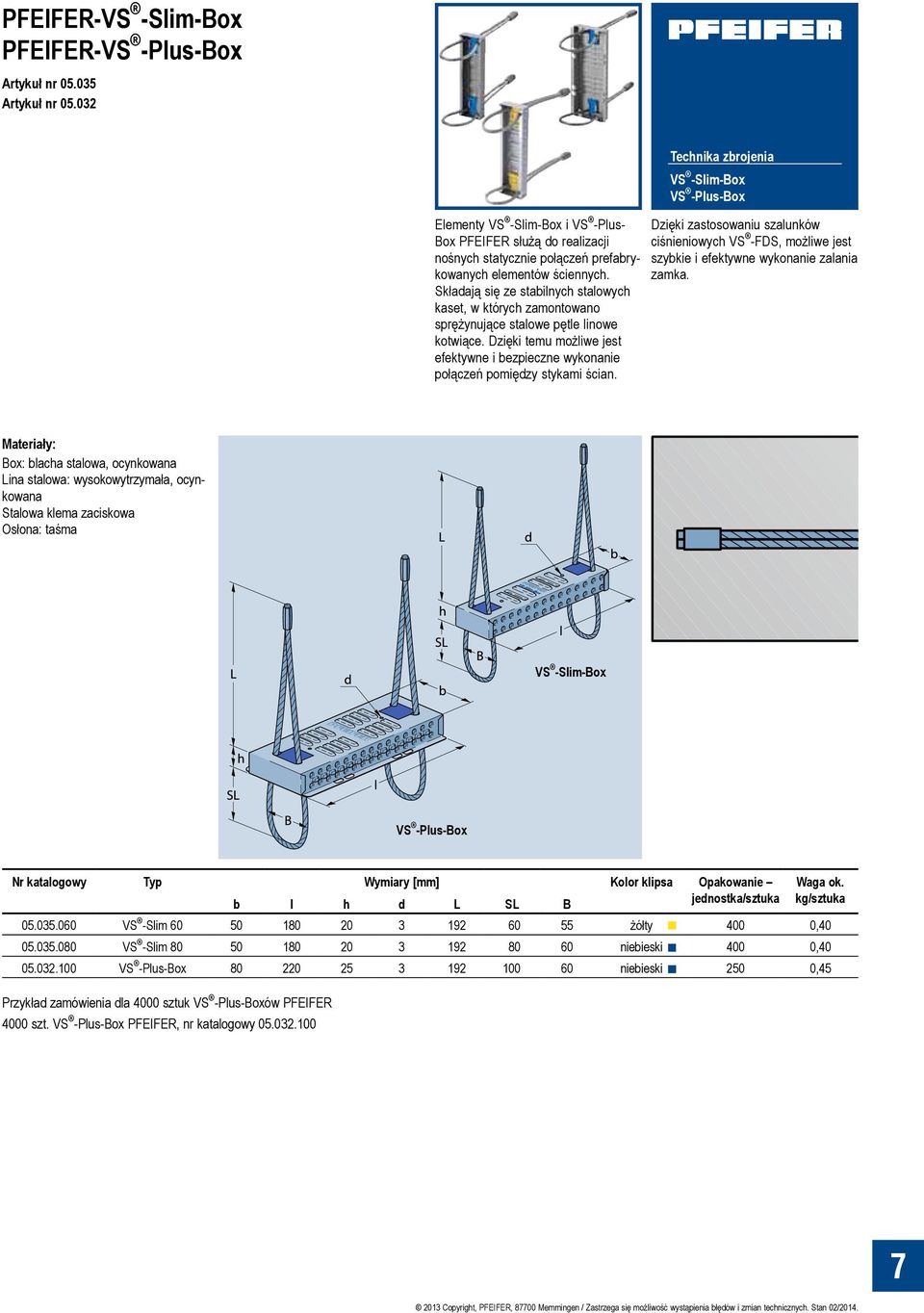

7 PFEIFER-VS -Slim-Box PFEIFER-VS -Plus-Box Artykuł nr Artykuł nr Elementy VS -Slim-Box i VS -Plus- Box PFEIFER służą do realizacji nośnych statycznie połączeń prefabrykowanych elementów ściennych. Składają się ze stabilnych stalowych kaset, w których zamontowano sprężynujące stalowe pętle linowe kotwiące. Dzięki temu możliwe jest efektywne i bezpieczne wykonanie połączeń pomiędzy stykami ścian. Technika zbrojenia VS -Slim-Box VS -Plus-Box Dzięki zastosowaniu szalunków ciśnieniowych VS -FDS, możliwe jest szybkie i efektywne wykonanie zalania zamka. Materiały: Box: blacha stalowa, ocynkowana Lina stalowa: wysokowytrzymała, ocynkowana Stalowa klema zaciskowa Osłona: taśma VS -Slim-Box VS -Plus-Box Nr katalogowy Typ Wymiary [mm] Kolor klipsa Opakowanie b l h d L SL B jednostka/sztuka VS -Slim żółty 400 0, VS -Slim niebieski 400 0, VS -Plus-Box niebieski 250 0,45 Przykład zamówienia dla 4000 sztuk VS -Plus-Boxów PFEIFER 4000 szt. VS -Plus-Box PFEIFER, nr katalogowy Waga ok. kg/sztuka 7

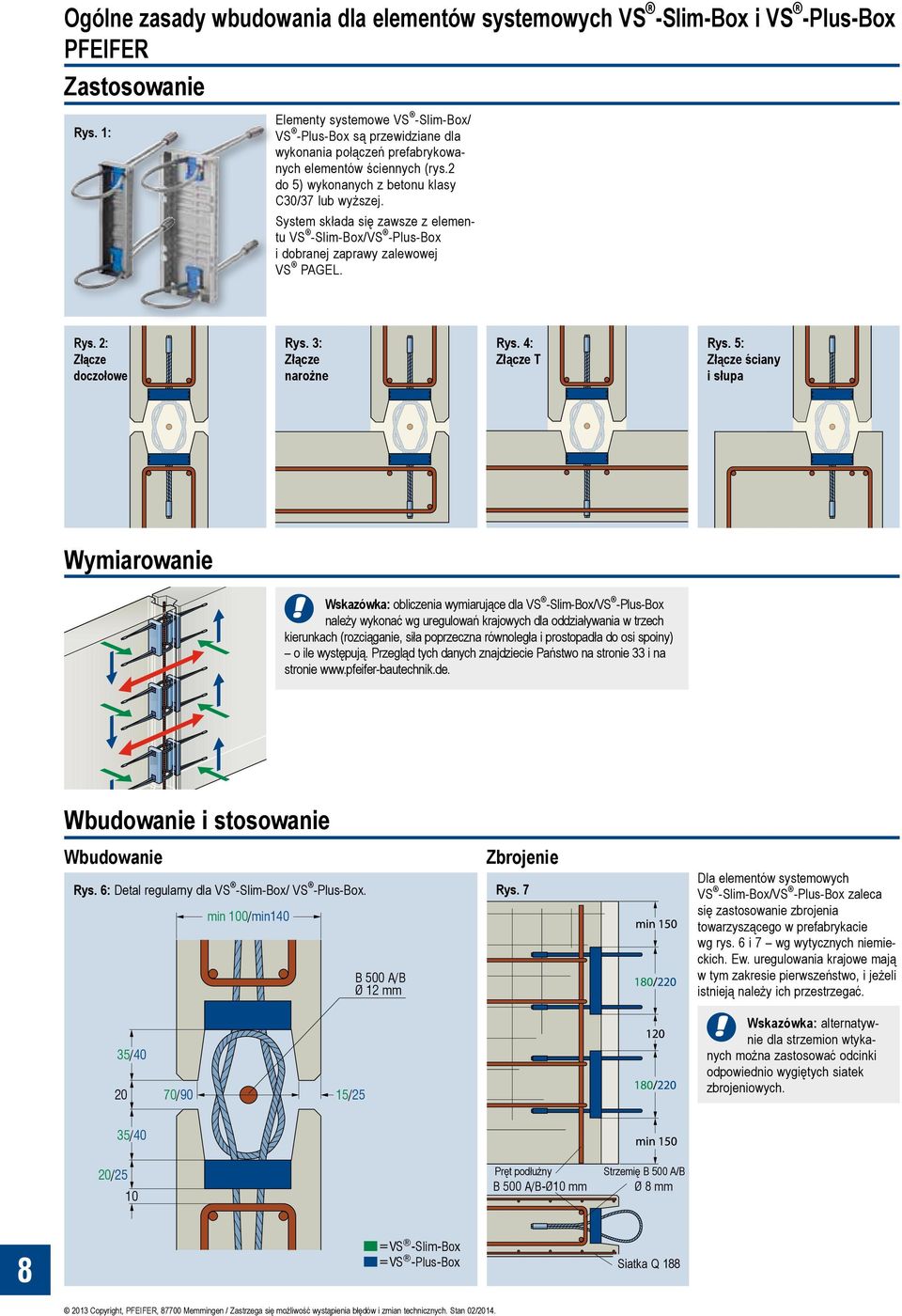

8 Ogólne zasady wbudowania dla elementów systemowych VS -Slim-Box i VS -Plus-Box PFEIFER Zastosowanie Rys. 1: Elementy systemowe VS -Slim-Box/ VS -Plus-Box są przewidziane dla wykonania połączeń prefabrykowanych elementów ściennych (rys.2 do 5) wykonanych z betonu klasy C30/37 lub wyższej. System składa się zawsze z elementu VS -Slim-Box/VS -Plus-Box i dobranej zaprawy zalewowej VS PAGEL. Rys. 2: Złącze doczołowe Rys. 3: Złącze narożne Rys. 4: Złącze T Rys. 5: Złącze ściany i słupa Wymiarowanie Wskazówka: obliczenia wymiarujące dla VS -Slim-Box/VS -Plus-Box należy wykonać wg uregulowań krajowych dla oddziaływania w trzech kierunkach (rozciąganie, siła poprzeczna równoległa i prostopadła do osi spoiny) o ile występują. Przegląd tych danych znajdziecie Państwo na stronie 33 i na stronie Wbudowanie i stosowanie Wbudowanie Rys. 6: Detal regularny dla VS -Slim-Box/ VS -Plus-Box. Zbrojenie Rys. 7 Dla elementów systemowych VS -Slim-Box/VS -Plus-Box zaleca się zastosowanie zbrojenia towarzyszącego w prefabrykacie wg rys. 6 i 7 wg wytycznych niemieckich. Ew. uregulowania krajowe mają w tym zakresie pierwszeństwo, i jeżeli istnieją należy ich przestrzegać. Wskazówka: alternatywnie dla strzemion wtykanych można zastosować odcinki odpowiednio wygiętych siatek zbrojeniowych. Pręt podłużny Strzemię B 500 A/B 8 Siatka Q 188

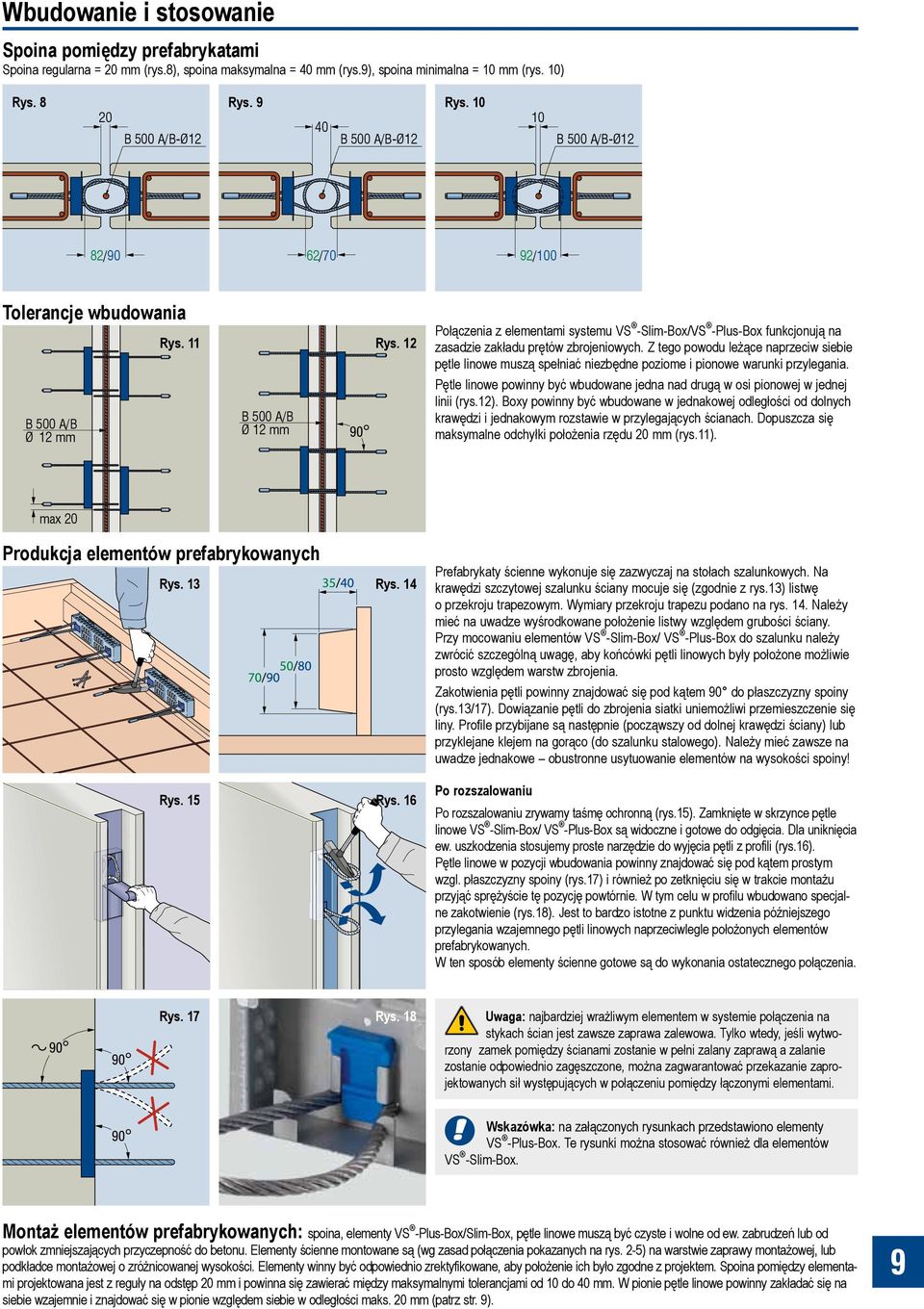

9 Wbudowanie i stosowanie Spoina pomiędzy prefabrykatami Spoina regularna = 20 mm (rys.8), spoina maksymalna = 40 mm (rys.9), spoina minimalna = 10 mm (rys. 10) Rys. 8 Rys. 9 Rys. 10 Tolerancje wbudowania Rys. 11 Rys. 12 Połączenia z elementami systemu VS -Slim-Box/VS -Plus-Box funkcjonują na zasadzie zakładu prętów zbrojeniowych. Z tego powodu leżące naprzeciw siebie pętle linowe muszą spełniać niezbędne poziome i pionowe warunki przylegania. Pętle linowe powinny być wbudowane jedna nad drugą w osi pionowej w jednej linii (rys.12). Boxy powinny być wbudowane w jednakowej odległości od dolnych krawędzi i jednakowym rozstawie w przylegających ścianach. Dopuszcza się maksymalne odchyłki położenia rzędu 20 mm (rys.11). max 20 Produkcja elementów prefabrykowanych Rys. 13 Rys. 14 Prefabrykaty ścienne wykonuje się zazwyczaj na stołach szalunkowych. Na krawędzi szczytowej szalunku ściany mocuje się (zgodnie z rys.13) listwę o przekroju trapezowym. Wymiary przekroju trapezu podano na rys. 14. Należy mieć na uwadze wyśrodkowane położenie listwy względem grubości ściany. Przy mocowaniu elementów VS -Slim-Box/ VS -Plus-Box do szalunku należy zwrócić szczególną uwagę, aby końcówki pętli linowych były położone możliwie prosto względem warstw zbrojenia. Zakotwienia pętli powinny znajdować się pod kątem 90 do płaszczyzny spoiny (rys.13/17). Dowiązanie pętli do zbrojenia siatki uniemożliwi przemieszczenie się liny. Profile przybijane są następnie (począwszy od dolnej krawędzi ściany) lub przyklejane klejem na gorąco (do szalunku stalowego). Należy mieć zawsze na uwadze jednakowe obustronne usytuowanie elementów na wysokości spoiny! Rys. 15 Rys. 16 Po rozszalowaniu Po rozszalowaniu zrywamy taśmę ochronną (rys.15). Zamknięte w skrzynce pętle linowe VS -Slim-Box/ VS -Plus-Box są widoczne i gotowe do odgięcia. Dla uniknięcia ew. uszkodzenia stosujemy proste narzędzie do wyjęcia pętli z profili (rys.16). Pętle linowe w pozycji wbudowania powinny znajdować się pod kątem prostym wzgl. płaszczyzny spoiny (rys.17) i również po zetknięciu się w trakcie montażu przyjąć sprężyście tę pozycję powtórnie. W tym celu w profilu wbudowano specjalne zakotwienie (rys.18). Jest to bardzo istotne z punktu widzenia późniejszego przylegania wzajemnego pętli linowych naprzeciwlegle położonych elementów p refabrykowanych. W ten sposób elementy ścienne gotowe są do wykonania ostatecznego połączenia. Rys. 17 Rys. 18 Uwaga: najbardziej wrażliwym elementem w systemie połączenia na stykach ścian jest zawsze zaprawa zalewowa. Tylko wtedy, jeśli wytworzony zamek pomiędzy ścianami zostanie w pełni zalany zaprawą a zalanie zostanie odpowiednio zagęszczone, można zagwarantować przekazanie zaprojektowanych sił występujących w połączeniu pomiędzy łączonymi elementami. Wskazówka: na załączonych rysunkach przedstawiono elementy VS -Plus-Box. Te rysunki można stosować również dla elementów VS -Slim-Box. 05_ Montaż elementów prefabrykowanych: spoina, elementy VS -Plus-Box/Slim-Box, pętle linowe muszą być czyste i wolne od ew. zabrudzeń lub od powłok zmniejszających przyczepność do betonu. Elementy ścienne montowane są (wg zasad połączenia pokazanych na rys. 2-5) na warstwie zaprawy montażowej, lub podkładce montażowej o zróżnicowanej wysokości. Elementy winny być odpowiednio zrektyfikowane, aby położenie ich było zgodne z projektem. Spoina pomiędzy elementami projektowana jest z reguły na odstęp 20 mm i powinna się zawierać między maksymalnymi tolerancjami od 10 do 40 mm. W pionie pętle linowe powinny zakładać się na siebie wzajemnie i znajdować się w pionie względem siebie w odległości maks. 20 mm (patrz str. 9). 9

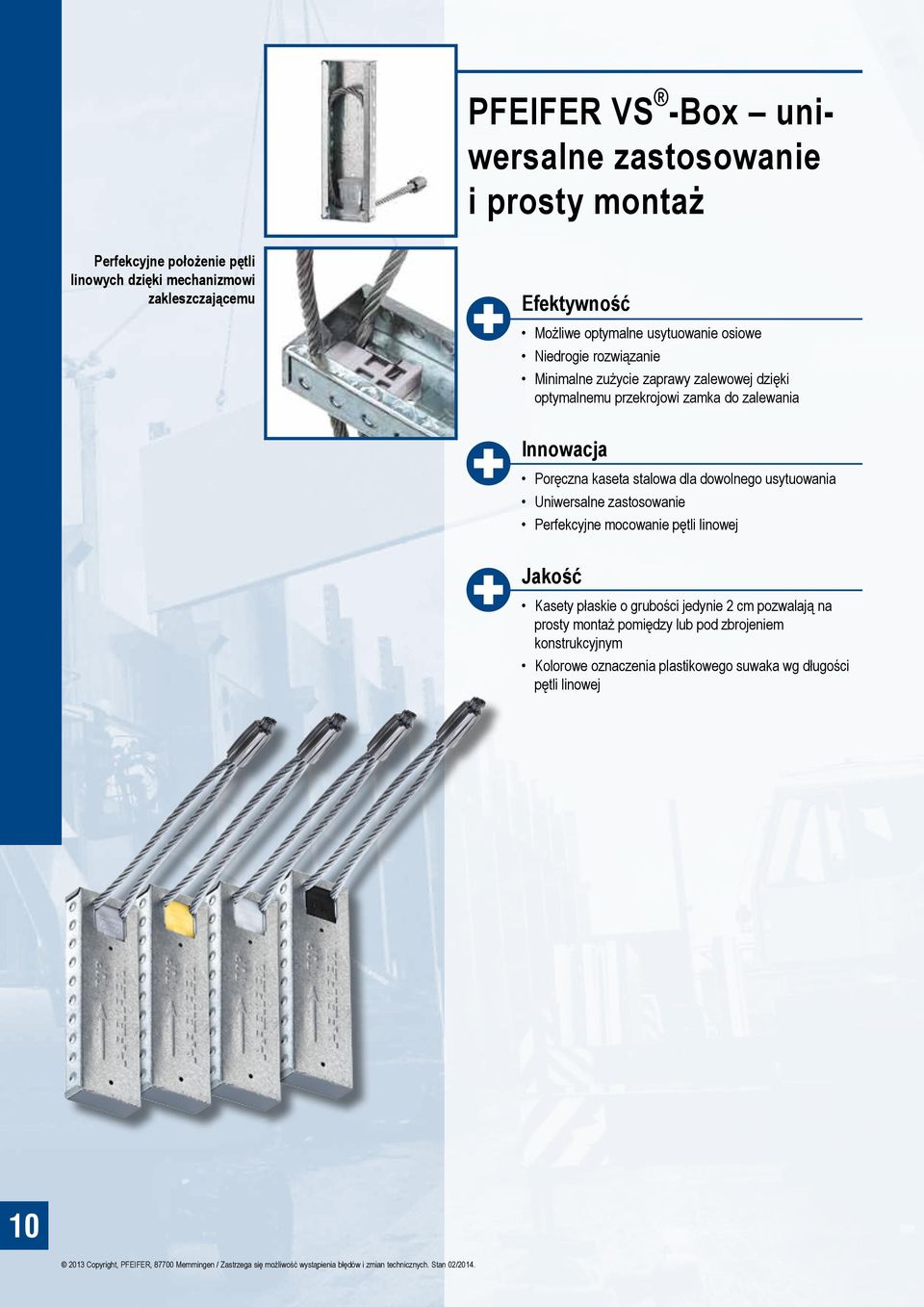

10 PFEIFER VS -Box uniwersalne zastosowanie i prosty montaż Perfekcyjne położenie pętli linowych dzięki mechanizmowi zakleszczającemu Efektywność Możliwe optymalne usytuowanie osiowe Niedrogie rozwiązanie Minimalne zużycie zaprawy zalewowej dzięki optymalnemu przekrojowi zamka do zalewania Innowacja Poręczna kaseta stalowa dla dowolnego usytuowania Uniwersalne zastosowanie Perfekcyjne mocowanie pętli linowej Jakość Kasety płaskie o grubości jedynie 2 cm pozwalają na prosty montaż pomiędzy lub pod zbrojeniem konstrukcyjnym Kolorowe oznaczenia plastikowego suwaka wg długości pętli linowej 10

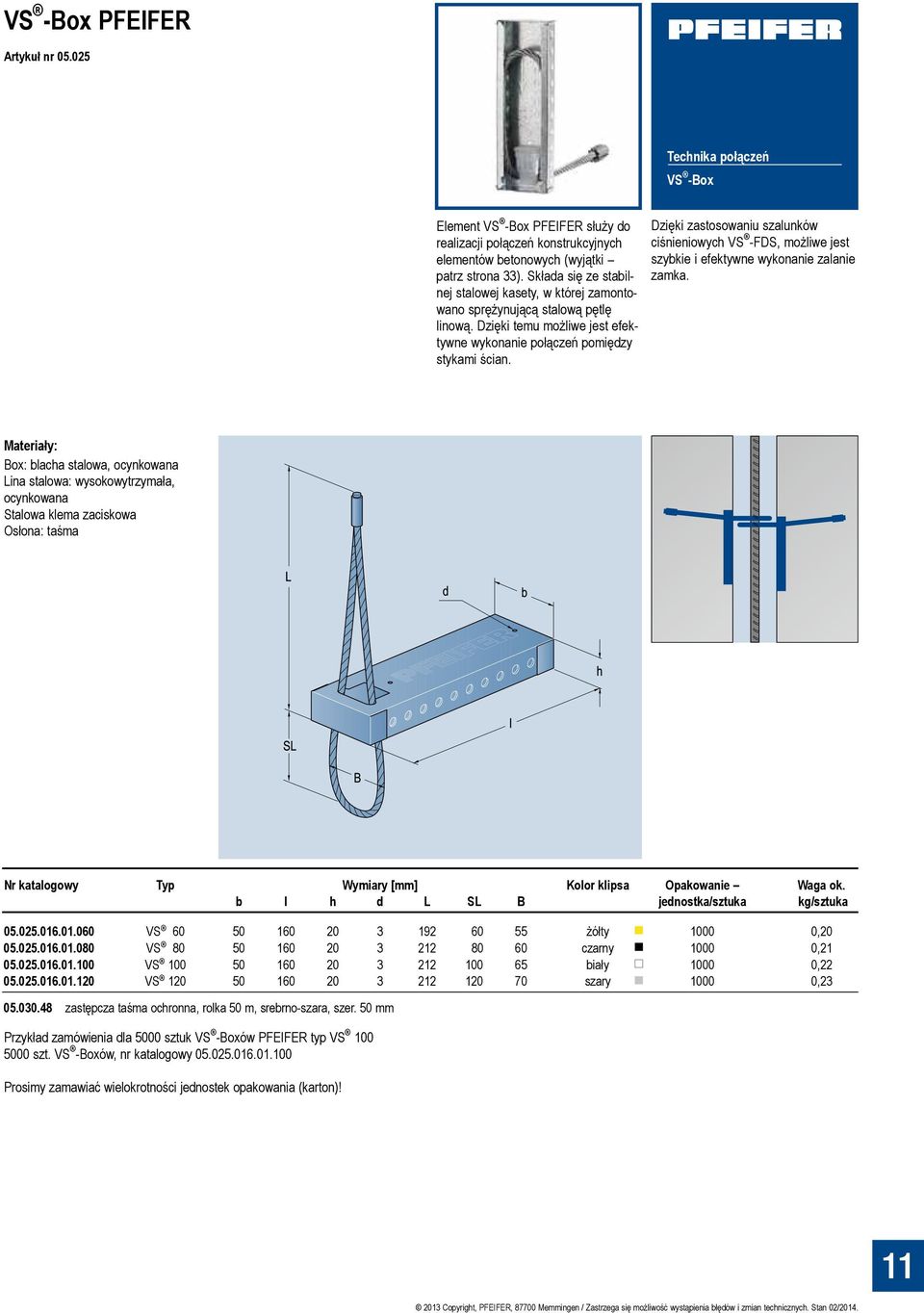

11 VS -Box PFEIFER Artykuł nr Technika połączeń VS -Box Element VS -Box PFEIFER służy do realizacji połączeń konstrukcyjnych elementów betonowych (wyjątki patrz strona 33). Składa się ze stabilnej stalowej kasety, w której zamontowano sprężynującą stalową pętlę linową. Dzięki temu możliwe jest efektywne wykonanie połączeń pomiędzy stykami ścian. Dzięki zastosowaniu szalunków ciśnieniowych VS -FDS, możliwe jest szybkie i efektywne wykonanie zalanie zamka. Materiały: Box: blacha stalowa, ocynkowana Lina stalowa: wysokowytrzymała, ocynkowana Stalowa klema zaciskowa Osłona: taśma Nr katalogowy Typ Wymiary [mm] Kolor klipsa Opakowanie Waga ok. b l h d L SL B jednostka/sztuka kg/sztuka VS żółty , VS czarny , VS biały , VS szary , zastępcza taśma ochronna, rolka 50 m, srebrno-szara, szer. 50 mm Przykład zamówienia dla 5000 sztuk VS -Boxów PFEIFER typ VS szt. VS -Boxów, nr katalogowy Prosimy zamawiać wielokrotności jednostek opakowania (karton)! 11

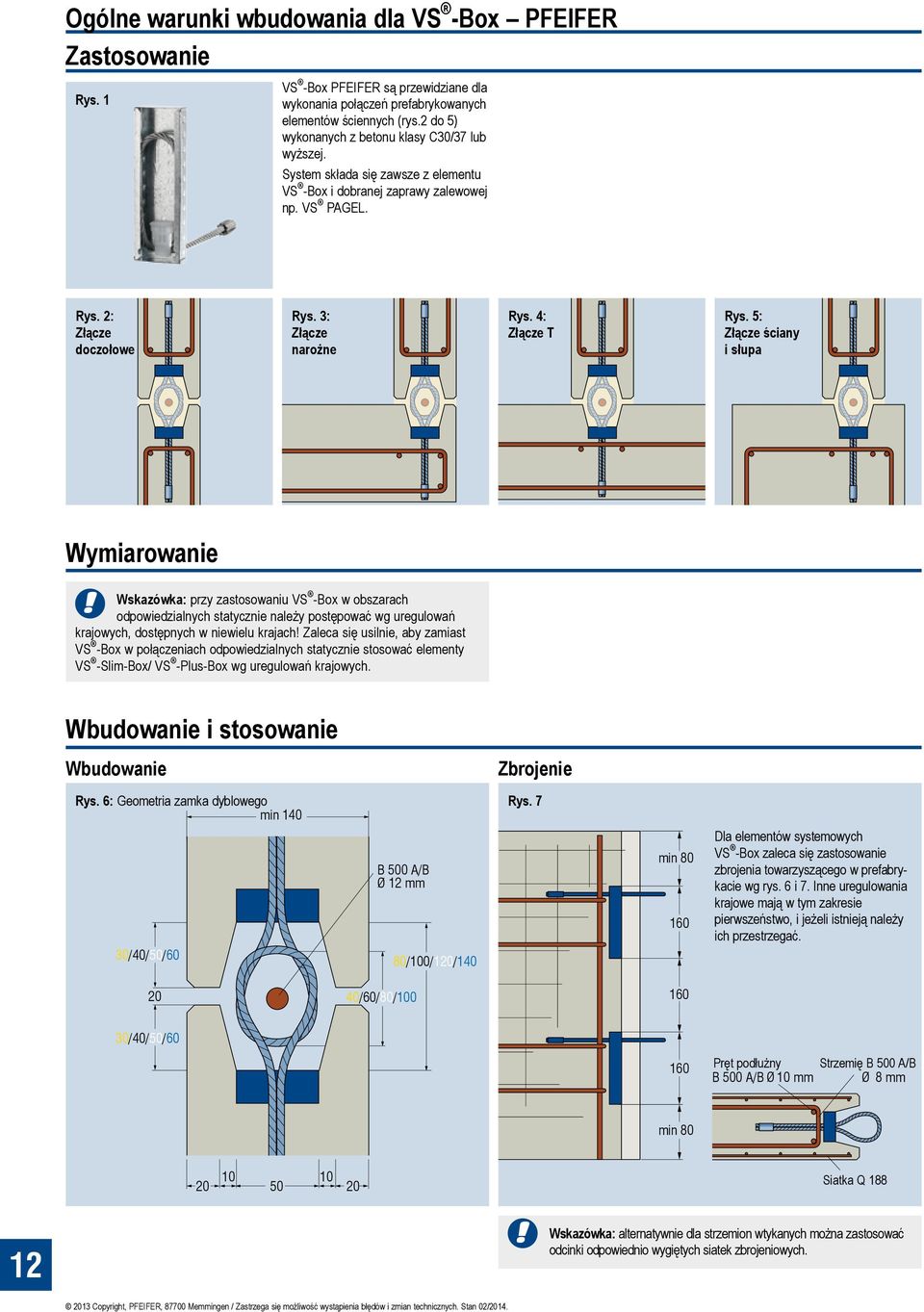

12 Ogólne warunki wbudowania dla VS -Box PFEIFER Zastosowanie Rys. 1 VS -Box PFEIFER są przewidziane dla wykonania połączeń prefabrykowanych elementów ściennych (rys.2 do 5) wykonanych z betonu klasy C30/37 lub wyższej. System składa się zawsze z elementu VS -Box i dobranej zaprawy zalewowej np. VS PAGEL. Rys. 2: Złącze doczołowe Rys. 3: Złącze narożne Rys. 4: Złącze T Rys. 5: Złącze ściany i słupa Wymiarowanie Wskazówka: przy zastosowaniu VS -Box w obszarach odpowiedzial nych statycznie należy postępować wg uregulowań krajowych, dostępnych w niewielu krajach! Zaleca się usilnie, aby zamiast VS -Box w połączeniach odpowiedzialnych statycznie stosować elementy VS -Slim-Box/ VS -Plus-Box wg uregulowań krajowych. Wbudowanie i stosowanie Wbudowanie Zbrojenie Rys. 6: Geometria zamka dyblowego Rys. 7 Dla elementów systemowych VS -Box zaleca się zastosowanie zbrojenia towarzyszącego w prefabrykacie wg rys. 6 i 7. Inne uregulowania krajowe mają w tym zakresie pierwszeństwo, i jeżeli istnieją należy ich przestrzegać. Pręt podłużny Strzemię B 500 A/B Siatka Q Wskazówka: alternatywnie dla strzemion wtykanych można zastosować odcinki odpowiednio wygiętych siatek zbrojeniowych.

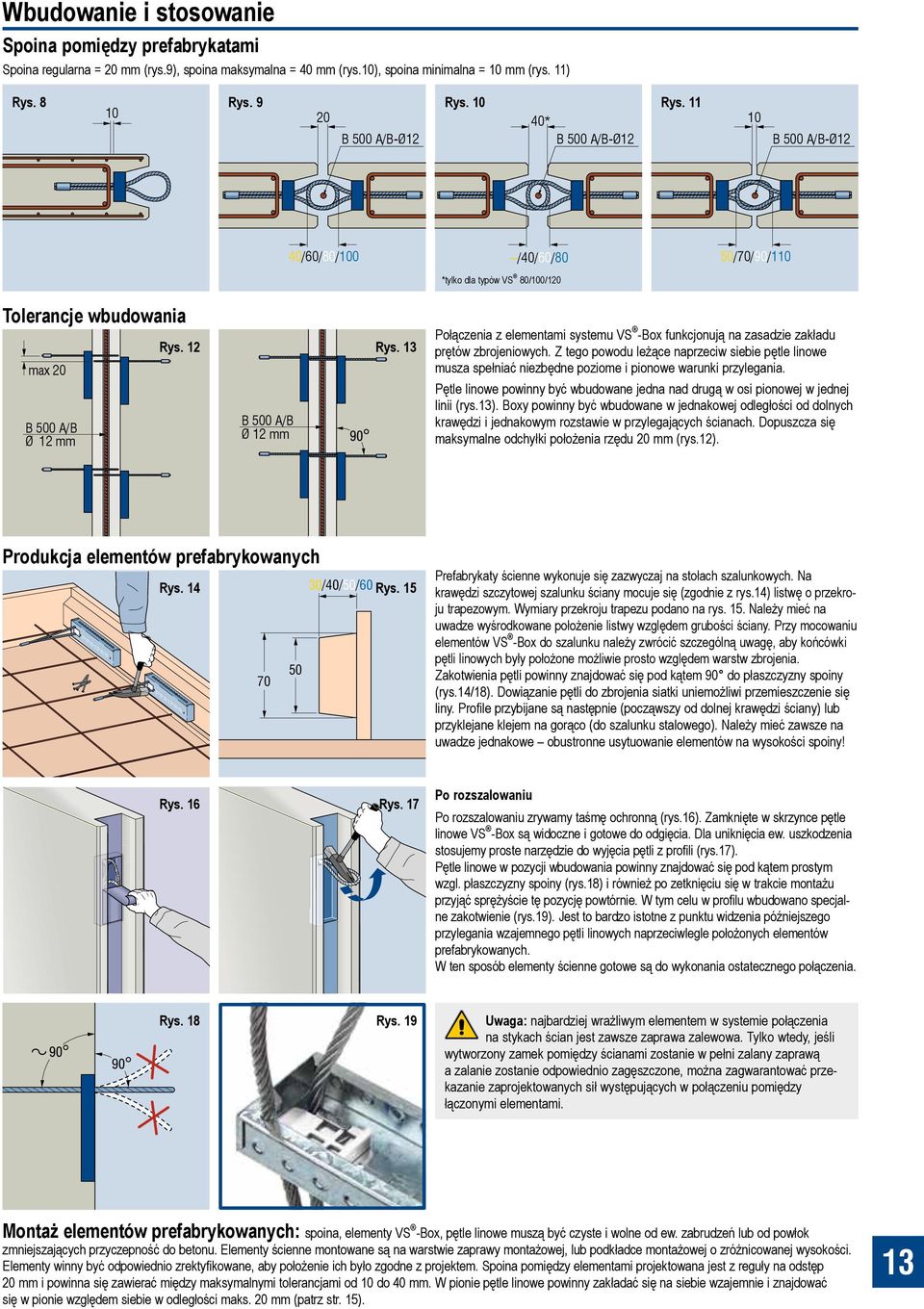

13 Wbudowanie i stosowanie Spoina pomiędzy prefabrykatami Spoina regularna = 20 mm (rys.9), spoina maksymalna = 40 mm (rys.10), spoina minimalna = 10 mm (rys. 11) Rys. 8 Rys. 9 Rys. 10 Rys. 11 *tylko dla typów VS 80/100/120 Tolerancje wbudowania Rys. 12 Rys. 13 Połączenia z elementami systemu VS -Box funkcjonują na zasadzie zakładu prętów zbrojeniowych. Z tego powodu leżące naprzeciw siebie pętle linowe musza spełniać niezbędne poziome i pionowe warunki przylegania. Pętle linowe powinny być wbudowane jedna nad drugą w osi pionowej w jednej linii (rys.13). Boxy powinny być wbudowane w jednakowej odległości od dolnych krawędzi i jednakowym rozstawie w przylegających ścianach. Dopuszcza się maksymalne odchyłki położenia rzędu 20 mm (rys.12). Produkcja elementów prefabrykowanych Rys /40/50/60 Rys Prefabrykaty ścienne wykonuje się zazwyczaj na stołach szalunkowych. Na krawędzi szczytowej szalunku ściany mocuje się (zgodnie z rys.14) listwę o przekroju trapezowym. Wymiary przekroju trapezu podano na rys. 15. Należy mieć na uwadze wyśrodkowane położenie listwy względem grubości ściany. Przy mocowaniu elementów VS -Box do szalunku należy zwrócić szczególną uwagę, aby końcówki pętli linowych były położone możliwie prosto względem warstw zbrojenia. Zakotwienia pętli powinny znajdować się pod kątem 90 do płaszczyzny spoiny (rys.14/18). Dowiązanie pętli do zbrojenia siatki uniemożliwi przemieszczenie się liny. Profile przybijane są następnie (począwszy od dolnej krawędzi ściany) lub przyklejane klejem na gorąco (do szalunku stalowego). Należy mieć zawsze na uwadze jednakowe obustronne usytuowanie elementów na wysokości spoiny! Rys. 16 Rys. 17 Po rozszalowaniu Po rozszalowaniu zrywamy taśmę ochronną (rys.16). Zamknięte w skrzynce pętle linowe VS -Box są widoczne i gotowe do odgięcia. Dla uniknięcia ew. uszkodzenia stosujemy proste narzędzie do wyjęcia pętli z profili (rys.17). Pętle linowe w pozycji wbudowania powinny znajdować się pod kątem prostym wzgl. płaszczyzny spoiny (rys.18) i również po zetknięciu się w trakcie montażu przyjąć sprężyście tę pozycję powtórnie. W tym celu w profilu wbudowano specjalne zakotwienie (rys.19). Jest to bardzo istotne z punktu widzenia późniejszego przylegania wzajemnego pętli linowych naprzeciwlegle położonych elementów prefabrykowanych. W ten sposób elementy ścienne gotowe są do wykonania ostatecznego połączenia. Rys. 18 Rys. 19 Uwaga: najbardziej wrażliwym elementem w systemie połączenia na stykach ścian jest zawsze zaprawa zalewowa. Tylko wtedy, jeśli wytworzony zamek pomiędzy ścianami zostanie w pełni zalany zaprawą a zalanie zostanie odpowiednio zagęszczone, można zagwarantować przekazanie zaprojektowanych sił występujących w połączeniu pomiędzy łączonymi elementami. Montaż elementów prefabrykowanych: spoina, elementy VS -Box, pętle linowe muszą być czyste i wolne od ew. zabrudzeń lub od powłok zmniejszających przyczepność do betonu. Elementy ścienne montowane są na warstwie zaprawy montażowej, lub podkładce montażowej o zróżnicowanej wysokości. Elementy winny być odpowiednio zrektyfikowane, aby położenie ich było zgodne z projektem. Spoina pomiędzy elementami projektowana jest z reguły na odstęp 20 mm i powinna się zawierać między maksymalnymi tolerancjami od 10 do 40 mm. W pionie pętle linowe powinny zakładać się na siebie wzajemnie i znajdować się w pionie względem siebie w odległości maks. 20 mm (patrz str. 15). 13

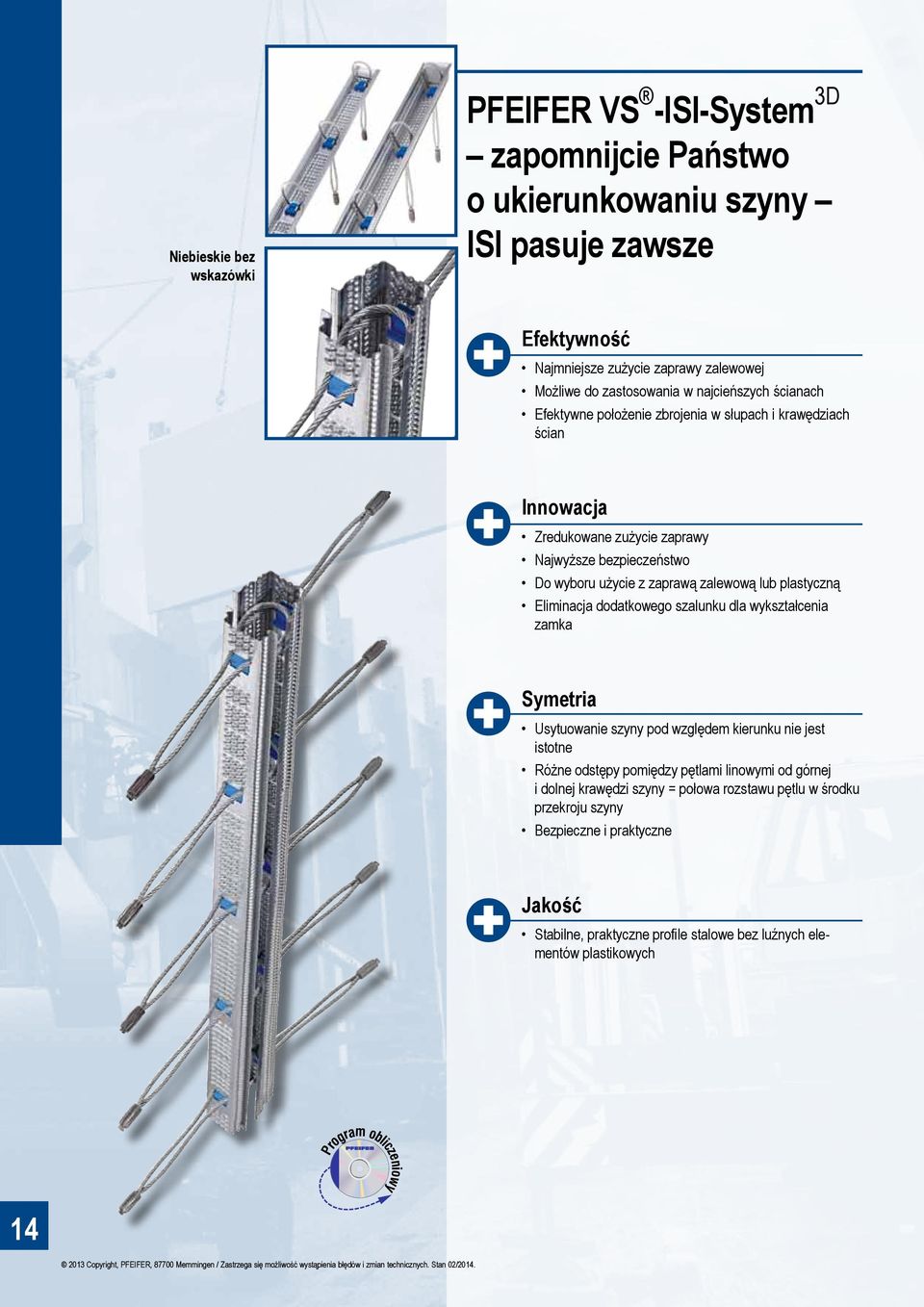

14 Program obliczeniowy Niebieskie bez wskazówki PFEIFER VS -ISI-System 3D zapomnijcie Państwo o ukierunkowaniu szyny ISI pasuje zawsze Efektywność Najmniejsze zużycie zaprawy zalewowej Możliwe do zastosowania w najcieńszych ścianach Efektywne położenie zbrojenia w słupach i krawędziach ścian Innowacja Zredukowane zużycie zaprawy Najwyższe bezpieczeństwo Do wyboru użycie z zaprawą zalewową lub plastyczną Eliminacja dodatkowego szalunku dla wykształcenia zamka Symetria Usytuowanie szyny pod względem kierunku nie jest istotne Różne odstępy pomiędzy pętlami linowymi od górnej i dolnej krawędzi szyny = połowa rozstawu pętlu w środku przekroju szyny Bezpieczne i praktyczne Jakość Stabilne, praktyczne profile stalowe bez luźnych elementów plastikowych 14

15 Listwa VS - ISI 20 PFEIFER Szyna VS - ISI 50 PFEIFER Artykuł nr Artykuł nr Technika zbrojenia VS -ISI-System 3D System VS -ISI-System 3D PFEIFER służy do realizacji odpowiedzialnych statycznie połączeń konstrukcyjnych prefabrykowanych elementów ściennych i słupów oraz wzajemnych połączeń ściennych. Jako materiał wypełniający zamek dyblowy stawiamy użytkownikom do dyspozycji zaprawę zalewową VS -PAGEL oraz zaprawę plastyczną VS -P-PAGEL. Dzięki zastosowaniu szalunków ciśnieniowych VS -FDS, możliwe jest szybkie i efektywne wykonania zalania zamka. Materiały: Szyny: blacha stalowa, ocynkowana Lina stalowa: wysokowytrzymała, ocynkowana Stalowa klema zaciskowa Osłona: taśma VS -ISI-20 VS -ISI-50 Nr katalogowy Typ Wymiary [mm] Pętle linowe b 0 b 1 b 2 h l SL L a n B d [ilość] Przykład zamówienia: 840 mb zamka dyblowego zazbrojonego szynami VS -ISI-System 3D składającego się z: 700 listew VS - ISI 20 PFEIFER nr katalogowy szyn VS - ISI 50 PFEIFER nr katalogowy Opakowanie jednostka/sztuka Listwa VS -ISI , Szyna VS -ISI , zastępcza taśma ochronna dla odciętej szyny, rolka 50 m, srebrno-szara, szer. 96 mm Wskazówka: przedłużenie kanału zalewowego (bez pętli linowych) można zrealizować przy niskich kosztach za pomocą profilu VS - ISI. Dzięki temu nie ma potrzeby stosowania dodatkowych materiałów szalunkowych. Nr katalogowy: (typ VS -20/000) (typ VS -50/000) Waga ok. kg/sztuka 15

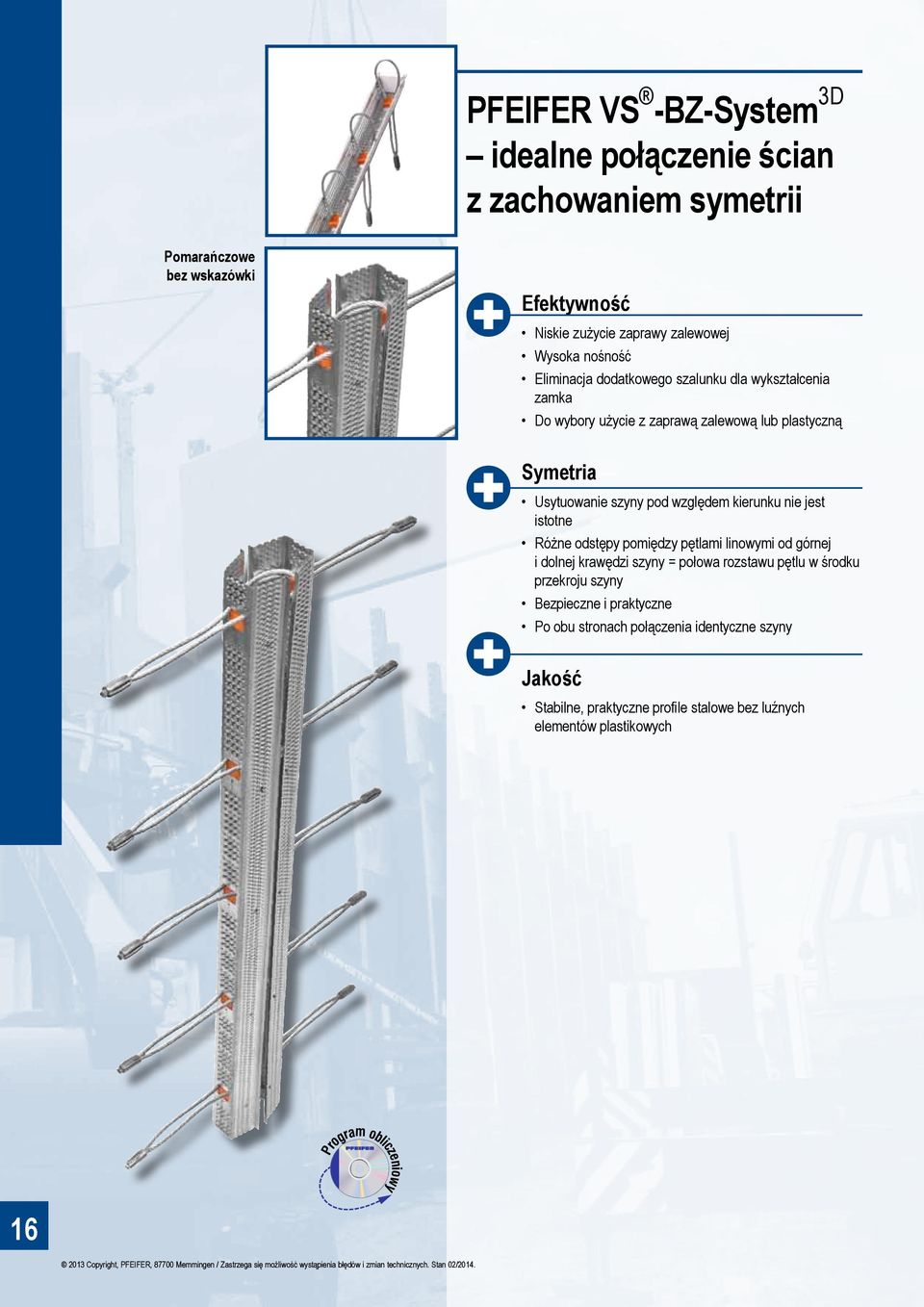

16 Program obliczeniowy PFEIFER VS -BZ-System 3D idealne połączenie ścian z zachowaniem symetrii Pomarańczowe bez wskazówki Efektywność Niskie zużycie zaprawy zalewowej Wysoka nośność Eliminacja dodatkowego szalunku dla wykształcenia zamka Do wybory użycie z zaprawą zalewową lub plastyczną Symetria Usytuowanie szyny pod względem kierunku nie jest istotne Różne odstępy pomiędzy pętlami linowymi od górnej i dolnej krawędzi szyny = połowa rozstawu pętlu w środku przekroju szyny Bezpieczne i praktyczne Po obu stronach połączenia identyczne szyny Jakość Stabilne, praktyczne profile stalowe bez luźnych elementów plastikowych 16

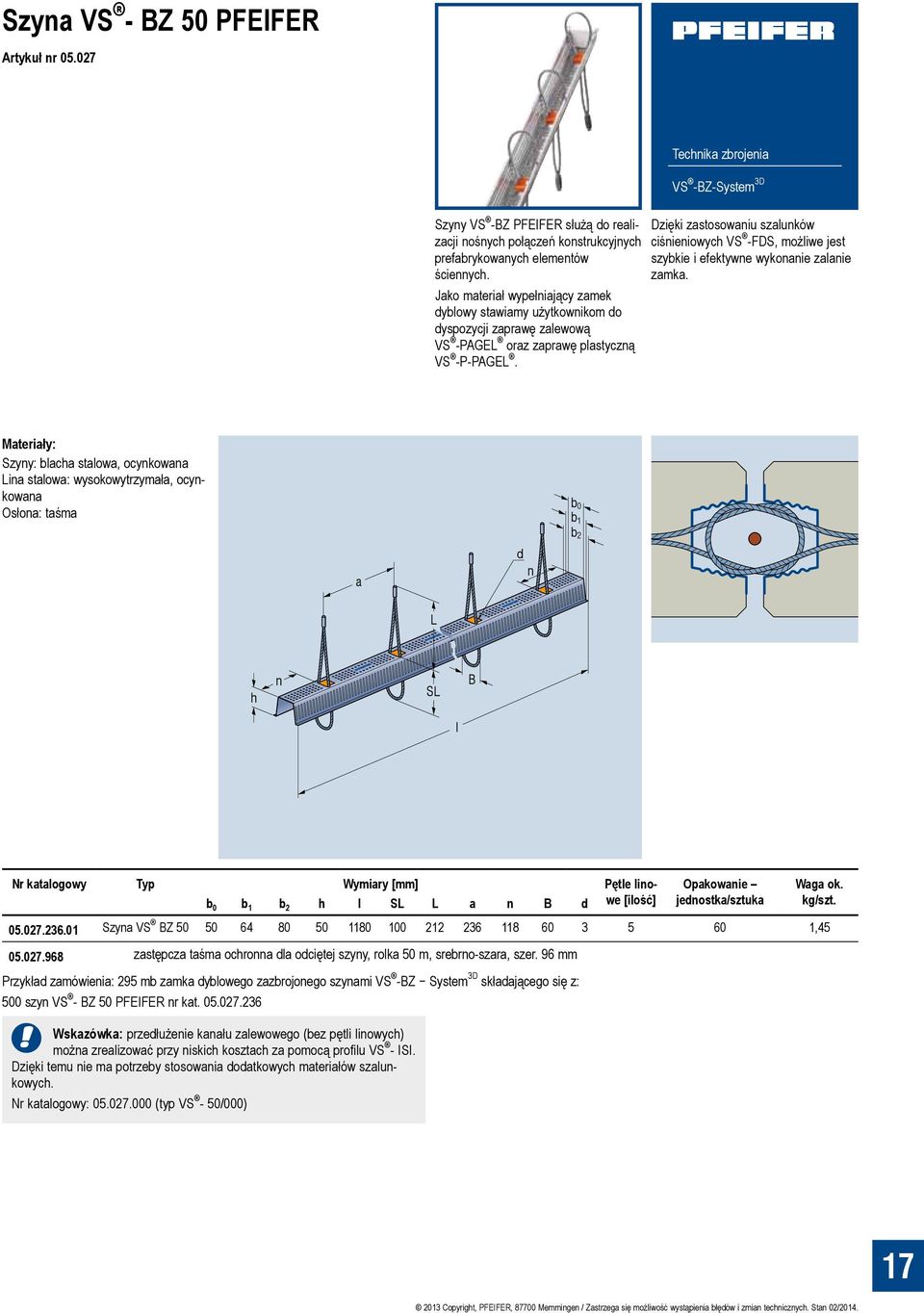

17 Szyna VS - BZ 50 PFEIFER Artykuł nr Szyny VS -BZ PFEIFER służą do realizacji nośnych połączeń konstrukcyjnych prefabrykowanych elementów ściennych. Jako materiał wypełniający zamek dyblowy stawiamy użytkownikom do dyspozycji zaprawę zalewową VS -PAGEL oraz zaprawę plastyczną VS -P-PAGEL. Technika zbrojenia VS -BZ-System 3D Dzięki zastosowaniu szalunków ciśnieniowych VS -FDS, możliwe jest szybkie i efektywne wykonanie zalanie zamka. Materiały: Szyny: blacha stalowa, ocynkowana Lina stalowa: wysokowytrzymała, ocynkowana Osłona: taśma Nr katalogowy Typ Wymiary [mm] Pętle linowe b 0 b 1 b 2 h l SL L a n B d [ilość] Opakowanie jednostka/sztuka Szyna VS BZ , zastępcza taśma ochronna dla odciętej szyny, rolka 50 m, srebrno-szara, szer. 96 mm Przykład zamówienia: 295 mb zamka dyblowego zazbrojonego szynami VS -BZ System 3D składającego się z: 500 szyn VS - BZ 50 PFEIFER nr kat Wskazówka: przedłużenie kanału zalewowego (bez pętli linowych) można zrealizować przy niskich kosztach za pomocą profilu VS - ISI. Dzięki temu nie ma potrzeby stosowania dodatkowych materiałów szalunkowych. Nr katalogowy: (typ VS - 50/000) Waga ok. kg/szt. 17

18 Ogólne warunki wbudowania dla VS -ISI-System 3D / VS -BZ-System 3D Zastosowanie Systemy VS -ISI-System 3D i VS -BZ-System 3D są przewidziane dla wykonania połączeń prefabrykowanych elementów ściennych (rys.2 do 5) lub ścian i słupów wykonanych z betonu klasy C30/37 lub wyższej. System składa się zawsze z szyny VS i dobranej zaprawy zalewowej np. VS PAGEL. Rys. 1 Rys. 2: Złącze doczołowe Rys. 3: Złącze T Rys. 4: Złącze narożne Bild Rys. 5: Stützen- Wandanschluss System VS -ISI Wymiarowanie System 3D VS BZ Wskazówka: obliczenia sprawdzające dla systemów szynowych VS należy wykonywać wg uregulowań krajowych z uwzględnieniem odziaływania w trzech kierunkach (rozciąganie, siła poprzeczna działająca poprzecznie do osi zamka i równolegle) o ile występują. Na stronie 33 lub na stronie zamieszczono aktualny przegląd systemów w poszczególnych krajach. Rys. 6 Rys. 7 Wbudowanie i stosowanie Rys. 8: Detal regularny VS -ISI min 140 min 37, a 25 mm min 37,5 W formie strzemion B 500 A/B, Ø 8 mm Rys. 9: Detal regularny VS -BZ min 140 min a 25 mm min 30 W formie strzemion B 500 A/B, Ø 8 mm a 25 mm 20 Pręt podłużny B 500 A/B, Ø 12 mm 50 Pręt podłużny B 500 A/B, Ø 12 mm

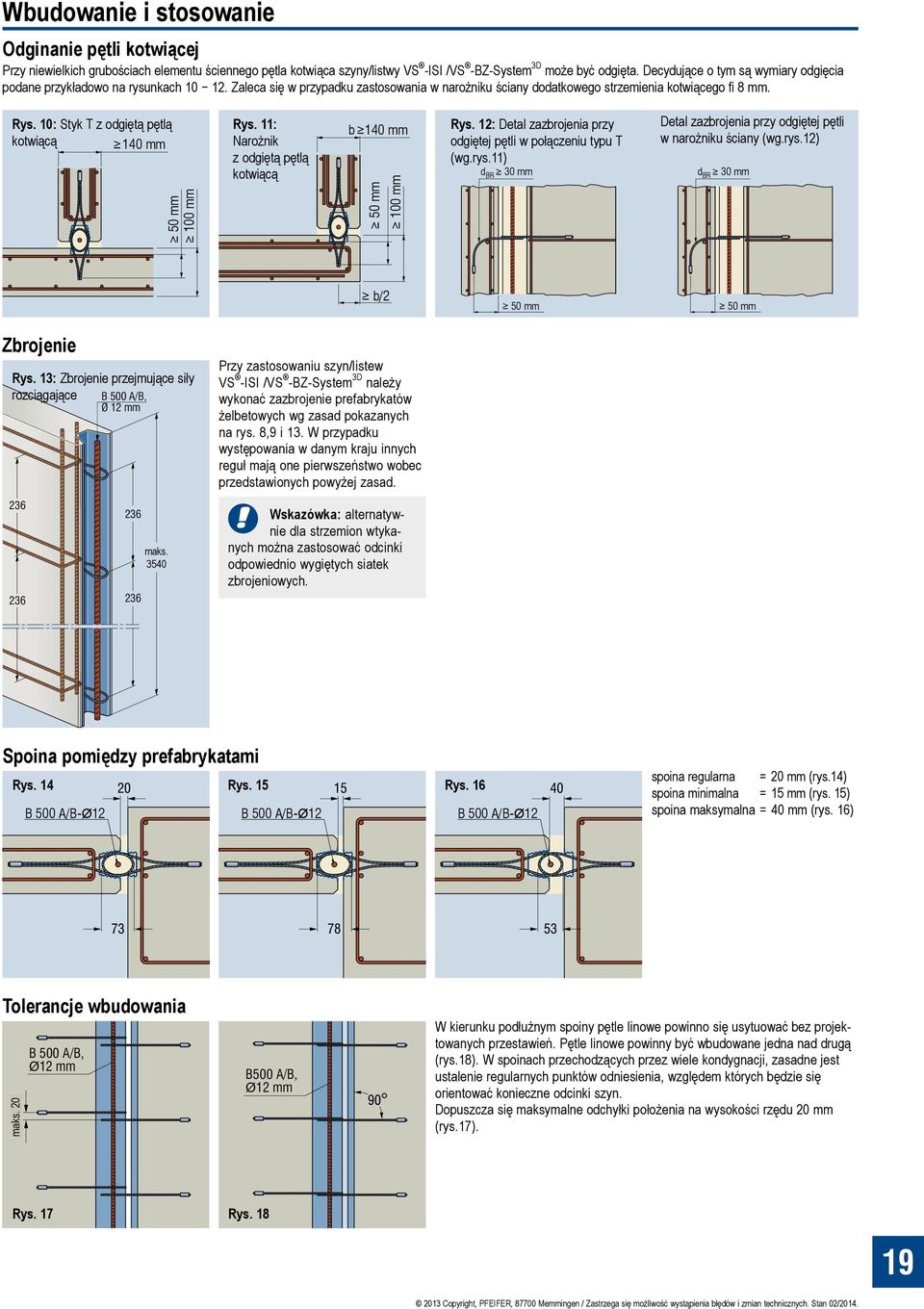

19 Wbudowanie i stosowanie Odginanie pętli kotwiącej Przy niewielkich grubościach elementu ściennego pętla kotwiąca szyny/listwy VS -ISI /VS -BZ-System 3D może być odgięta. Decydujące o tym są wymiary odgięcia podane przykładowo na rysunkach Zaleca się w przypadku zastosowania w narożniku ściany dodatkowego strzemienia kotwiącego fi 8 mm. Rys. 10: Styk T z odgiętą pętlą kotwiącą Rys. 11: Narożnik z odgiętą pętlą kotwiącą Rys. 12: Detal zazbrojenia przy odgiętej pętli w połączeniu typu T (wg.rys.11) Detal zazbrojenia przy odgiętej pętli w narożniku ściany (wg.rys.12) Zbrojenie Rys. 13: Zbrojenie przejmujące siły rozciągające B 500 A/B, Ø 12 mm maks. max Przy zastosowaniu szyn/listew VS -ISI /VS -BZ-System 3D należy wykonać zazbrojenie prefabrykatów żelbetowych wg zasad pokazanych na rys. 8,9 i 13. W przypadku występowania w danym kraju innych reguł mają one pierwszeństwo wobec przedstawionych powyżej zasad. Wskazówka: alternatywnie dla strzemion wtykanych można zastosować odcinki odpowiednio wygiętych siatek zbrojeniowych. Spoina pomiędzy prefabrykatami Rys. 14 Rys. 15 Rys. 16 spoina regularna = 20 mm (rys.14) spoina minimalna = 15 mm (rys. 15) spoina maksymalna = 40 mm (rys. 16) Tolerancje wbudowania max. maks. 20 B 500 A/B, Ø12 mm B500 A/B, Ø12 mm W kierunku podłużnym spoiny pętle linowe powinno się usytuować bez projektowanych przestawień. Pętle linowe powinny być wbudowane jedna nad drugą (rys.18). W spoinach przechodzących przez wiele kondygnacji, zasadne jest ustalenie regularnych punktów odniesienia, względem których będzie się orientować konieczne odcinki szyn. Dopuszcza się maksymalne odchyłki położenia na wysokości rzędu 20 mm (rys.17). Rys. 17 Rys

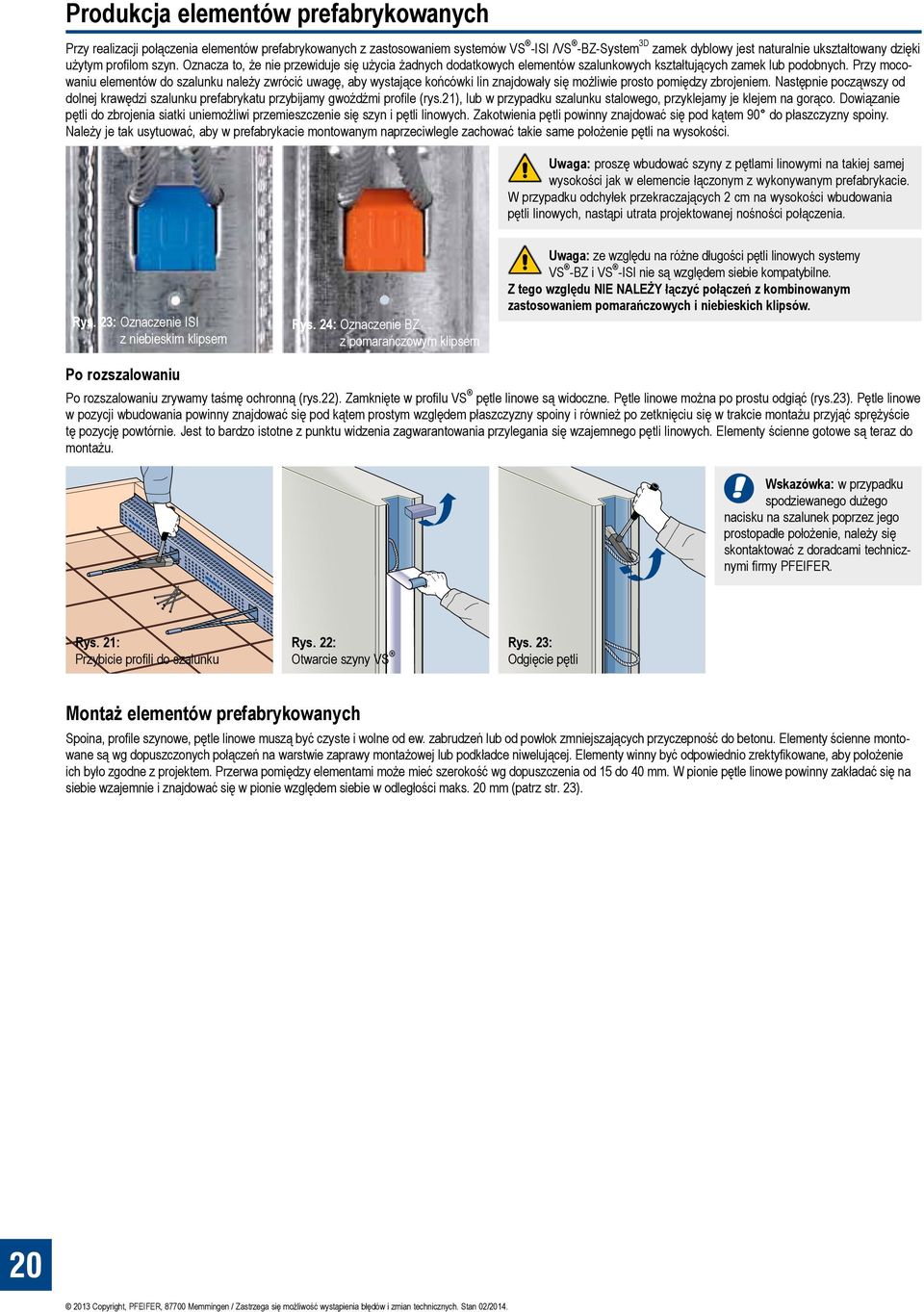

20 Produkcja elementów prefabrykowanych Przy realizacji połączenia elementów prefabrykowanych z zastosowaniem systemów VS -ISI /VS -BZ-System 3D zamek dyblowy jest naturalnie ukształtowany dzięki użytym profilom szyn. Oznacza to, że nie przewiduje się użycia żadnych dodatkowych elementów szalunkowych kształtujących zamek lub podobnych. Przy mocowaniu elementów do szalunku należy zwrócić uwagę, aby wystające końcówki lin znajdowały się możliwie prosto pomiędzy zbrojeniem. Następnie począwszy od dolnej krawędzi szalunku prefabrykatu przybijamy gwoźdźmi profile (rys.21), lub w przypadku szalunku stalowego, przyklejamy je klejem na gorąco. Dowiązanie pętli do zbrojenia siatki uniemożliwi przemieszczenie się szyn i pętli linowych. Zakotwienia pętli powinny znajdować się pod kątem 90 do płaszczyzny spoiny. Należy je tak usytuować, aby w prefabrykacie montowanym naprzeciwlegle zachować takie same położenie pętli na wysokości. Uwaga: proszę wbudować szyny z pętlami linowymi na takiej samej wysokości jak w elemencie łączonym z wykonywanym prefabrykacie. W przypadku odchyłek przekraczających 2 cm na wysokości wbudowania pętli linowych, nastąpi utrata projektowanej nośności połączenia. Rys. 23: Oznaczenie ISI z niebieskim klipsem Rys. 24: Oznaczenie BZ z pomarańczowym klipsem Uwaga: ze względu na różne długości pętli linowych systemy VS -BZ i VS -ISI nie są względem siebie kompatybilne. Z tego względu NIE NALEŻY łączyć połączeń z kombinowanym zastosowaniem pomarańczowych i niebieskich klipsów. Po rozszalowaniu Po rozszalowaniu zrywamy taśmę ochronną (rys.22). Zamknięte w profilu VS pętle linowe są widoczne. Pętle linowe można po prostu odgiąć (rys.23). Pętle linowe w pozycji wbudowania powinny znajdować się pod kątem prostym względem płaszczyzny spoiny i również po zetknięciu się w trakcie montażu przyjąć sprężyście tę pozycję powtórnie. Jest to bardzo istotne z punktu widzenia zagwarantowania przylegania się wzajemnego pętli linowych. Elementy ścienne gotowe są teraz do montażu. Wskazówka: w przypadku spodziewanego dużego nacisku na szalunek poprzez jego prostopadłe położenie, należy się skontaktować z doradcami technicznymi firmy PFEIFER. Rys. 21: Przybicie profili do szalunku Rys. 22: Otwarcie szyny VS Rys. 23: Odgięcie pętli Montaż elementów prefabrykowanych Spoina, profile szynowe, pętle linowe muszą być czyste i wolne od ew. zabrudzeń lub od powłok zmniejszających przyczepność do betonu. Elementy ścienne montowane są wg dopuszczonych połączeń na warstwie zaprawy montażowej lub podkładce niwelującej. Elementy winny być odpowiednio zrektyfikowane, aby położenie ich było zgodne z projektem. Przerwa pomiędzy elementami może mieć szerokość wg dopuszczenia od 15 do 40 mm. W pionie pętle linowe powinny zakładać się na siebie wzajemnie i znajdować się w pionie względem siebie w odległości maks. 20 mm (patrz str. 23). 20

21 Notatki Notizen 21

22 Szyna VS -T100 i listwa T20 oferują optymalny przekrój zamka w połączeniu ściany i słupa Efektywność Połączenia doczołowe i prostopadłe T ścian, jak i ścian i słupów możliwe do realizacji w korzystnej cenie w prosty i bezpieczny sposób Profil szyny służy jako szalunek tracony zamka dyblowego nie jest konieczne stosowanie dodatkowych szalunków drewnianych Nie potrzebne żadne dodatkowe narzędzia Innowacja Optymalny zakład pętli linowych dzięki zadanej geometrii Profilowanie na bokach gwarantuje pewne zakotwienie w betonie Jakość Przewidziano wszystkie, występujące w praktyce przypadki zastosowań Solidne, ocynkowane listwy z blachy stalowej Odgięte pętle linowe są chronione w szynie 22

23 Szyna VS -T100 PFEIFER Listwa VS -T20 PFEIFER Artykuł nr Artykuł nr Szyna VS -T100 i listwa VS -T20 służy do realizacji połączeń konstrukcyjnych elementów prefabrykowanych. Szyna VS -T100 posiada głębokie wyprofilowanie, aby móc objąć pętle linowe wystające z naprzeciw leżącej listwy VS -T20. Strefa zalewowa zatem leży w przekroju szyny T100. Jako materiał wypełniający zamek dyblowy stawiamy użytkownikom do dyspozycji zaprawę zalewową Technika połączenia Szyna VS -T100 Listwa VS -T20 VS -PAGEL oraz zaprawę plastyczną VS -P-PAGEL. Dzięki zastosowaniu szalunków ciśnieniowych VS -FDS, możliwe jest szybkie i efektywne wykonanie zalanie zamka. Materiały: Szyny: blacha stalowa, ocynkowana Lina stalowa: wysokowytrzymała, ocynkowana Stalowa klema zaciskowa Osłona: taśma d b o h a n L m SL l B Nr katalogowy Typ Wymiary [mm] Pętle Opakowanie Waga ok. b 0 b 1 b 2 h l SL L a m n B linowe [ilość] d jednostka/szt. kg/szt VS -100/ , VS -100/ , VS -100/ , VS -100/ , VS -100/ , VS -100/ , VS -20/ , VS -20/ , VS -20/ , VS -20/ , VS -20/ , VS -20/ , zastępcza taśma ochronna dla odciętej szyny, rolka 50 m, srebrno-szara, szer. 96 mm zastępcza taśma ochronna dla odciętej szyny, rolka 50 m, srebrno-szara, szer. 50 mm Przykład zamówienia: 480 szyn VS -T100 PFEIFER w rozstawie pętli linowych 200 mm 480 szyn VS -T100 nr katalogowy

24 Profilowanie na bokach szyn gwarantuje pewne zakotwienie w betonie! Szyna VS PFEIFER optymalne, proste i bezpieczne połączenie elementów ściennych Efektywność Szeroki asortyment produktów dla wszystkich przypadków zastosowań Szybki i prosty montaż dzięki użyciu produktów z tzw. metra Proste ukształtowanie zamków dyblowych na wysokości kondygnacji Innowacja Profilowanie na bokach szyn pewnie gwarantuje zakotwienie w betonie Jakość Solidne, ocynkowane listwy z blachy stalowej dla dowolnego usytuowania w przekroju Możliwe proste odcięcie, np. skrócenie, szyny Optymalny przekrój zamka dyblowego ze względu na prostą geometrię szyny 24

25 Szyna VS T50 PFEIFER Artykuł nr Łączniki Szyna VS Szyna VS -T50 PFEIFER służy do realizacji połączeń konstrukcyjnych elementów betonowych. Połączenia ścian możliwe są do wykonania w prosty, oszczędny i bezpieczny sposób. Długość pętli linowych dobrana jest do przekroju szyny, dla zagwarantowania optymalnych warunków zakotwienia w zamku dyblowym. Przekrój trapezowy szyny gwarantuje pewne i proste zalanie zamka zaprawą na całej wysokości kondygnacji. Jako materiał wypełniający zamek dyblowy stawiamy użytkownikom do dyspozycji zaprawę zalewową VS -PAGEL oraz zaprawę plastyczną VS -P-PAGEL. Dzięki zastosowaniu szalunków ciśnieniowych VS -FDS, możliwe jest szybkie i efektywne wykonanie zalania zamka. Materiały: Szyny: blacha stalowa, ocynkowana Lina stalowa: wysokowytrzymała, ocynkowana Stalowa klema zaciskowa Osłona: taśma Nr katalogowy Typ Wymiary [mm] Pętle linowe Kolor Opakowanie Waga ok. b 0 b 1 b 2 h l SL L a m n B [ilość] d klipsa jednostka/szt. kg/szt VS - 50/ biały 150 1, VS - 50/ biały 50 2, VS - 50/ biały 50 1, VS - 50/ biały 50 1, VS - 50/ biały 50 1, VS - 50/ biały 50 1, zastępcza taśma ochronna dla odciętej szyny, rolka 50 m, srebrno-szara, szer. 96 mm Przykład zamówienia: 450 szyn VS - w rozstawie pętli linowych 200 mm 480 szyn VS - PFEIFER nr katalogowy Prosimy o zamawianie wielokrotności opakowań (pojemnik siatkowy)! 25

26 Ogólne warunki wbudowania dla systemu szyn VS Zastosowanie Systemy szyn VS PFEIFER są przewidziane dla wykonania połączeń prefabrykowanych elementów ściennych (rys.2 do 5) lub ścian i słupów wykonanych z betonu klasy C30/37 lub wyższej. System składa się zawsze z profilowanej szyny VS i dobranej zaprawy zalewowej np. VS PAGEL lub zaprawy plastycznej VS -P PAGEL. Rys. 1 Rys. 2: Złącze doczołowe Rys. 3: Złącze narożne Rys. 4: Złącze T Rys. 5: Złącze ściany i słupa System szyn VS -T100 System szyn VS -T50 Wymiarowanie Wskazówka: zaleca się dla połączeń odpowiedzialnych statycznie stosowanie systemów szynowych VS -ISI /VS -BZ50 wg odpowiednich uregulowań krajowych. Wbudowanie i stosowanie Rys. 6: Detal regularny VS -T100/T20 min 140 min 37,5 5 a 25 mm 5 a 25 mm min 37,5 92 Zakotwienie w formie strzemion Strzemię B 500 A/B, Ø 8 mm Pręt podłużny B 500 A/B, Ø 12 mm Rys. 7: Detal regularny VS -T 50 min a 25 mm min min 30 Zakotwienie w formie strzemion Strzemię B 500 A/B, Ø 8 mm Pręt podłużny B 500 A/B, Ø 12 mm 26

27 Wbudowanie i stosowanie Odginanie pętli kotwiącej Przy niewielkich grubościach elementu ściennego pętla kotwiąca listwy VS może być odgięta. Decydujące o tym są wymiary odgięcia podane przykładowo na rysunkach Zaleca się w przypadku zastosowania w narożniku ściany dodatkowego strzemienia kotwiącego fi 8 mm. Rys. 8: Styk T z odgiętą pętlą kotwiącą Rys. 9: Narożnik z odgiętą pętlą kotwiącą Rys. 10: Detal zazbrojenia przy odgiętej pętli w połączeniu typu T (wg.rys.8) Detal zazbrojenia przy odgiętej pętli w narożniku ściany (wg.rys.9) Zbrojenie Rys. 11: Zbrojenie przejmujące siły rozciągające B 500 A/B, Ø 12 mm a a maks. max Przy zastosowaniu systemu szyn VS zaleca się wykonać zazbrojenie prefabrykatów żelbetowych wg zasad pokazanych na rys. 6, 7 i 11. W przypadku występowania w danym kraju innych reguł mają one pierwszeństwo wobec przedstawionych powyżej zasad. Wskazówka: alternatywnie dla strzemion wtykanych można zastosować odcinki odpowiednio wygiętych siatek zbrojeniowych. a a Spoina pomiędzy prefabrykatami Rys. 12 Rys. 13 Rys. 14 spoina regularna = 20 mm (rys. 12) spoina minimalna = 15 mm (rys. 13) spoina maksymalna = 40 mm (rys. 14) Tolerancje wbudowania max. 20 B 500 A/B, Ø12 mm B500 A/B, Ø12 mm W kierunku podłużnym spoiny pętle linowe powinno się usytuować bez projektowanych przestawień. Pętle linowe powinny być wbudowane jedna nad drugą (rys.16). W spoinach przechodzących przez wiele kondygnacji, zasadne jest ustalenie regularnych punktów odniesienia, względem których będzie się orientować konieczne odcinki szyn. Dopuszcza się maksymalne odchyłki położenia na wysokości rzędu 20 mm (rys.15). Rys. 15 Rys

28 Produkcja elementów prefabrykowanych Przy realizacji połączenia elementów prefabrykowanych z zastosowaniem systemów szyn/listew VS zamek dyblowy jest naturalnie ukształtowany dzięki użytym profilom szyn. Oznacza to, że nie przewiduje się użycia żadnych dodatkowych elementów szalunkowych kształtujących zamek lub podobnych. Przy mocowaniu elementów do szalunku należy zwrócić uwagę, aby wystające końcówki lin znajdowały się możliwie prosto pomiędzy zbrojeniem. Następnie począwszy od dolnej krawędzi szalunku prefabrykatu przybijamy gwoźdźmi profile (rys.18), lub w przypadku szalunku stalowego, przyklejamy je klejem na gorąco. Dowiązanie pętli do zbrojenia siatki uniemożliwi przemieszczenie się szyn i pętli linowych. Zakotwienia pętli powinny znajdować się pod kątem 90 do płaszczyzny spoiny. Należy je tak usytuować, aby w prefabrykacie montowanym naprzeciwlegle zachować takie same położenie pętli na wysokości. Rys. 17: Oznaczenie szyny VS z białym klipsem Uwaga:proszę wbudować szyny z pętlami linowymi na takiej samej wysokości jak w elemencie łączonym z wykonywanym prefabrykacie. W przypadku odchyłek przekraczających 2 cm na wysokości wbudowania pętli linowych, nastąpi utrata projektowanej nośności połączenia. Po rozszalowaniu Po rozszalowaniu zrywamy taśmę ochronną (rys.19). Zamknięte w profilu VS pętle linowe są widoczne. Pętle linowe można po prostu odgiąć (rys.20). Pętle linowe w pozycji wbudowania powinny znajdować się pod kątem prostym względem płaszczyzny spoiny i również po zetknięciu się w trakcie montażu przyjąć sprężyście tę pozycję powtórnie. Jest to bardzo istotne z punktu widzenia zagwarantowania przylegania się wzajemnego pętli linowych. Elementy ścienne gotowe są teraz do montażu. Wskazówka: w przypadku spodziewanego dużego nacisku na szalunek poprzez jego prostopadłe położenie, należy się skontaktować z doradcami technicznymi firmy PFEIFER. Rys. 18: Przybicie profili do szalunku Rys. 19: Otwarcie szyny VS Rys. 20: Odgięcie pętli Montaż elementów prefabrykowanych Spoina, profile szynowe, pętle linowe muszą być czyste i wolne od ew. zabrudzeń lub od powłok zmniejszających przyczepność do betonu. Elementy ścienne montowane są wg dopuszczonych połączeń na warstwie zaprawy montażowej lub podkładce niwelującej. Elementy winny być odpowiednio zrektyfikowane, aby położenie ich było zgodne z projektem. Przerwa pomiędzy elementami może mieć szerokość wg dopuszczenia od 15 do 40 mm. W pionie pętle linowe powinny zachodzić na siebie wzajemnie i znajdować się w pionie względem siebie w odległości maks. 20 mm (patrz str. 31). 28

29 Przegląd aktualnych uregulowań krajowych Oznaczenie Niemcy Polska Rumunia Finlandia Ukraina Dania Rosja Czechy VS -Slim-Box DIBT: ABZ Z VS -Plus-Box SB: BY5B-EC2-13 DIBT: ABZ Z System 3D VS -ISI DIBT: ABZ Z System 3D VS BZ Box VS DIBT: ABZ Z ITB: AT /2013 C.T.P.C.: 001SC-01/ Cod Ц: СЕРТИФIКАТ ВIДПОВIДНОСТI UA CT: ГОСТ Р СЕРТИФИКАТ POCC DE.CЛ81.H SB: BY5B Szyny VS Listwy VS DIBT: ABZ Z Szyny VS T 100 SB: BY5B-EC DIBt: Deutsches Institut für Bautechnik, Berlin, Deutschland ITB: Instytut Techniki Budowlanej, Warszawa, Polska SB: Suomen Betoniyhdistys r.y. (Finsk Betongföreningen), Helsinki, Suomi C.T.P.C.: Consiliul Tehnic Permanent Pentru Constructii, Bucuresti, România CT: СТ-СЕРТИФИКАЦИЯ АНО СТАНДАРТИНЖИНВЕСТ, Россия Ц: Церкасистандартметрологiя, Украϊна ZÚS: TECHNICKÝ A ZKUŠEBNÍ ÚSTAV STAVEBNÍ PRAHA s.p., Praha, Česká republika ABZ: Allgemeine Bauaufsichtliche Zulassung AT: Aprobata Techniczna Za każdym razem należy sprawdzić aktualność! 29

30 Optymalna zaprawa do zalewania zamków dla każdego przypadku zastosowań Zaprawa zalewowa VS PAGEL Wysoka zdolność penetracji Prostota obsługi Wysoka nośność obliczeniowa Nie ma potrzeby stosowania pomp wtłaczających Ekonomiczne wypełnianie również spoin o niewielkim przekroju Ta wysokowytrzymała i ekstremalnie płynna zaprawa zalewowa wpływa perfekcyjnie do każdego wybrania w elementach systemu VS PFEIFER. Dzięki temu nie powstają przestrzenie i kawerny obniżające nośność. Dzięki zastosowaniu szalunków ciśnieniowych VS -FDS PFEIFER, możliwe jest szybkie i efektywne wykonanie zalania zamka. Zaprawa plastyczna VS -P-PAGEL Zachowuje plastyczną sztywność bez szalowania Niewielka potrzeba prac przygotowawczych Mieszanie i podawanie możliwe w jednym cyklu Podawanie do zamka przy użyciu pompy System szyn VS PFEIFER charakteryzuje się optymalnym przekrojem bez niewygodnych przegłębień. Z tego powodu możliwe jest stosowanie plastycznych zapraw, o własnej sztywności. Dużą zaletą tego systemu jest fakt niewielkiego zapotrzebowania na szalowanie. Ta technologia, szczególnie na dużych budowach z wieloma metrami bieżącymi zamków, przynosi wiele oszczędności. 30

31 Wypełnienie zamków dyblowych zaprawą VS PAGEL dla elementów VS Slim-Box/ VS Plus-Box/ VS Box Informacje i wskazówki Dla wykonania wysokowytrzymałych połączeń elementów prefabrykowanych z betonu z wykorzystaniem elementów systemowych VS PFEIFER istotne znaczenie odgrywają właściwości zaprawy zalewowej. W tym celu po wielu próbach i badaniach opracowano specjalną zaprawę zalewową VS PAGEL, która w kombinacji z VS PFEIFER udowodniła swoją przydatność dla tego systemu. Właściwości zaprawy zalewowej wysoka płynność przez minimum 90 minut niekurczliwa odporna na działanie mrozu i soli podatna na transport pompami hamująca zjawiska korozyjne produkcja w zakładach z certyfikowanym systemem wg DIN ISO 9001 dostarczana w workach (po 25 kg) Przygotowanie zaprawy VS PAGEL Zaprawa zalewowa VS PAGEL dostarczana jest jako gotowa mieszanka do wymieszania z wodą wg wydrukowanych zasad mieszania PAGEL. Zaraz po wymieszaniu jest gotowa do użycia. Wypełnianie zamka Zamek dyblowy jest wypełniony zaprawą w ciągły sposób aż do zadanej wysokości (maks. 3,54 m). Szalunek zamka powinien przejąć powstałe w nim ciśnienie naporowe. Nie ma potrzeby zagęszczania. Zaleca się jednak odpowietrzenie poprzez penetrowanie prętem lub poprzez zastosowanie wibratora wgłębnego. Po odpowiednim czasie wiązania zamek gotowy jest do przejęcia obciążeń w dopuszczalnym zakresie. Warianty wykonania szalunku zamka 1. Szalunek deskami Dla wypełnienia zamka zaprawą VS PAGEL należy z obu stron zamka zamontować deski szalunkowe (rys.1). Zaleca się przy tym, aby deski podkleić pianką gumową dla wyrównania nierówności na przylegających powierzchniach betonu. Przy prawidłowo osadzonych i zamocowanych deskach, tak że materiał zalewowy nie będzie wyciekał, można przystąpić do zalewania zamka wg informacji podanych w rozdziale Wypełnianie zamka. Po stwardnieniu zaprawy w zamku, szalunek może być odjęty, oczyszczony i użyty ponownie. 2. Plomba z zaprawy Dodatkowym sposobem zamknięcia szczelin spoiny jest zastosowanie plastycznego materiału do spoinowania plastycznej zaprawy VS -P-PAGEL (rys.2). Po stwardnieniu tej zaprawy można przystąpić do wypełnienia rdzenia zamka zaprawą zalewową VS PAGEL, i zapewnić wysokie właściwości nośne systemu. 3. Szalunek ciśnieniowy VS FDS Szalunek ciśnieniowy składa się z dwóch przewodów o długości 4 mb. Przewody te po lekkim napompowaniu powietrzem mogą być wciśnięte do krawędzi zamka w taki sposób, aby nie ingerować w przekrój samego zamka. Po założeniu przewodów na całej wysokości spoiny, pompujemy je do uzyskania wartości ciśnienia znamionowego uszczelniając tym samym zamek (rys.3). Tym sposobem możemy przystąpić do zalewania zamka na całej planowanej wysokości (maks. 3,54 mb). Po stwardnieniu zaprawy, można spuścić powietrze z przewodów i zdemontować je z krawędzi zamka, oczyścić i używać ponownie. Prosimy zwrócić uwagę na szczegółowe zasady wbudowania. 4. Wciśnięta taśma rozprężna Kolejną możliwością uszczelnienia zamka zalewanego zaprawą VS PAGEL, jest zastosowanie rozwiązania pokazanego na rys. 4. W tym wariancie, przed zalaniem zamka na jego krawędziach wciskamy taśmę rozprężną/sznur piankowy i zamykamy szczelinę trwale elastycznym materiałem. Po stwardnieniu elastycznego wypełnienia można dokonać zalania zamka bez dodatkowych nakładów szalunkowych. Należy jednak mieć na uwadze ciśnienie wywierane przez płynna masę zalewową. To powinno być ustalone przez wykonawcę, określając odpowiednie wysokości zalewanych odcinków zamka i unikając ew. wyciśnięcie spoinowania. Uwaga: zaprawa zalewowa VS PAGEL produkowana i sprzedawana na rynku jest przez firmę PAGEL Spezialbeton GmbH & KG z siedzibą w Essen. Z tego względu przy jej przygotowaniu należy postępować wyłącznie wg wskazówek producenta. Uwaga: jeżeli szalunek ciśnieniowy lub taśmy rozprężne wciskane na krawędzi zamka będą ingerować w przekrój poprzeczny zamka nastąpi zredukowanie efektywnej otuliny względem profilu szyny i pętli. Pozostały do dyspozycji przekrój musi spełnić aktualne minimalne wymagania w zakresie nośności. Rys. 1 Uszczelka gumowa Zamocowany szalunek z deski Rys. 3 Uszczelka gumowa Zamocowany szalunek z deski Szalunek ciśnieniowy FDS Rys. 2 Wstępnie zamknięta spoina Rys. 4 Wypełnienie trwale elastyczne Wstępnie zamknięta spoina Sznur ze spienionej pianki, taśma rozprężna Zużycie zaprawy VS PAGEL Program do wymiarowania VS umożliwia równoczesne wyznaczenie koniecznej ilości oraz objętości zaprawy w danym projekcie, podając liczbę worków wraz z ew. opcją wydruku formularza zamówienia zaprawy faksem do firmy PAGEL. Dla kompleksowej kalkulacji objętości zamka można posłużyć się danymi z tabeli 4, w której podano średnie zużycie zaprawy na mb. zamka, bazując na ścianach o wysokości 3,5 mb. Tabela 4: Objętość zamka zalewowego przy regularnej szerokości spoiny 20 mm Grubość ściany [cm] VS -Box 10,7 11,1 11,5 11,9 12,3 12,7 VS -Slim-Box 7,3 7,7 8,1 8,5 8,9 9,3 9,7 10,1 VS -Plus-Box 11,9 12,2 12,7 13,1 13,5 13,9 Zużycie w l/mb; na jeden litr niezbędne jest 2 kg mieszanki. Objętość koniecznej zaprawy zalewowej uzależniona jest od ilości boksów w zamku. W tabeli podano ilości przy maksymalnej liczbie boksów na mb zamka. 31

32 Wypełnienie zamków dyblowych zaprawą VS PAGEL dla szyn systemowych VS Informacje i wskazówki Dla wykonania wysokowytrzymałych połączeń elementów prefabrykowanych z betonu z wykorzystaniem elementów systemowych VS PFEIFER istotne znaczenie odgrywają właściwości zaprawy zalewowej. W tym celu po wielu próbach i badaniach opracowano specjalną zaprawę zalewową VS PAGEL, która w kombinacji z VS PFEIFER udowodniła swoją przydatność dla tego systemu. Właściwości zaprawy zalewowej wysoka płynność przez minimum 90 minut niekurczliwa odporna na działanie mrozu i soli podatna na transport pompami hamująca zjawiska korozyjne produkcja w zakładach z certyfikowanym systemem wg DIN ISO 9001 dostarczana w workach (po 25 kg) Przygotowanie zaprawy VS PAGEL Zaprawa zalewowa VS PAGEL dostarczana jest jako gotowa mieszanka do wymieszania z wodą wg wydrukowanych zasad mieszania PAGEL. Zaraz po wymieszaniu jest gotowa do użycia. Wypełnianie zamka Zamek dyblowy jest wypełniony zaprawą w ciągły sposób aż do zadanej wysokości (maks. 3,54 m). Szalunek zamka powinien przejąć powstałe w nim ciśnienie naporowe. Nie ma potrzeby zagęszczania. Zaleca się jednak odpowietrzenie poprzez penetrowanie prętem lub poprzez zastosowanie wibratora wgłębnego. Po odpowiednim czasie wiązania zamek gotowy jest do przejęcia obciążeń w dopuszczalnym zakresie. Warianty wykonania szalunku zamka 1. Szalunek deskami Dla wypełnienia zamka zaprawą VS PAGEL należy z obu stron zamka zamontować deski szalunkowe (rys.5). Zaleca się przy tym, aby deski podkleić pianką gumową dla wyrównania nierówności na przylegających powierzchniach betonu. Przy prawidłowo osadzonych i zamocowanych deskach, tak że materiał zalewowy nie będzie wyciekał, można przystąpić do zalewania zamka wg informacji podanych w rozdziale Wypełnianie zamka. Po stwardnieniu zaprawy w zamku, szalunek może być odjęty, oczyszczony i użyty ponownie. 2. Plomba z zaprawy Dodatkowym sposobem zamknięcia szczelin spoiny jest zastosowanie plastycznego materiału do spoinowania plastycznej zaprawy VS P-PAGEL (rys.6). Po stwardnieniu tej zaprawy można przystąpić do wypełnienia rdzenia zamka zaprawą zalewową VS PAGEL i zapewnić wysokie właściwości nośne systemu. Uwaga: zaprawa zalewowa VS PAGEL produkowana i sprzedawana na rynku jest przez firmę PAGEL Spezialbeton GmbH & KG z siedzibą w Essen. Z tego względu przy jej przygotowaniu należy postępować wyłącznie wg wskazówek producenta. Uwaga: pozostały do dyspozycji przekrój zamka musi wynosić min. 14 cm. Jeżeli szalunek ciśnieniowy lub taśmy rozprężne wciskane na krawędzi zamka będą ingerować w przekrój poprzeczny zamka nastąpi zredukowanie efektywnej otuliny względem profilu szyny i pętli. Pozostały do dyspozycji przekrój musi spełnić aktualne minimalne wymagania w zakresie nośności. Uszczelka gumowa Uszczelka gumowa Wstępnie zamknięta spoina Wstępnie zamknięta spoina 3. Szalunek ciśnieniowy VS FDS Szalunek ciśnieniowy składa się z dwóch przewodów o długości 4 mb. Przewody te po lekkim napompowaniu powietrzem mogą być wciśnięte do krawędzi zamka w taki sposób, aby nie ingerować w przekrój samego zamka. Po założeniu przewodów na całej wysokości spoiny, pompujemy je do uzyskania wartości ciśnienia znamionowego uszczelniając tym samym zamek. Tym sposobem możemy przystąpić do zalewania zamka na całej planowanej wysokości (maks. 3,54 mb). Po stwardnieniu zaprawy, można spuścić powietrze z przewodów i zdemontować je z krawędzi zamka, oczyścić i używać ponownie (rys.3). 4. Wciśnięta taśma rozprężna Kolejną możliwością uszczelnienia zamka zalewanego zaprawą VS PAGEL, jest zastosowanie rozwiązania pokazanego na rys. 8. W tym wariancie, przed zalaniem zamka na jego krawędziach wciskamy taśmę rozprężną/sznur piankowy i zamykamy szczelinę trwale elastycznym materiałem. Po stwardnieniu elastycznego wypełnienia można dokonać zalania zamka bez dodatkowych nakładów szalunkowych. Należy jednak mieć na uwadze ciśnienie wywierane przez płynna masę zalewową. To powinno być ustalone przez wykonawcę, określając odpowiednie wysokości zalewanych odcinków zamka i unikając ew. wyciśnięcie spoinowania. Rys. 5 Szalunek ciśnieniowy FDS Rys. 6 Wypełnienie trwale elastyczne Sznur ze spienionej pianki, taśma rozprężna Rys. 7 Rys Zużycie zaprawy VS PAGEL Program do wymiarowania VS umożliwia równoczesne wyznaczenie koniecznej ilości oraz objętości zaprawy w danym projekcie, podając liczbę worków wraz z ew. opcją wydruku formularza zamówienia zaprawy faksem do firmy PAGEL. Dla kompleksowej kalkulacji objętości zamka można posłużyć się danymi z tabeli 4, w której podano średnie zużycie zaprawy na mb zamka, bazując na ścianach o wysokości 3,5 mb. Tabela 4: Objętość zamka zalewowego przy regularnej szerokości spoiny 2 cm Grubość ściany [cm] VS -ISI-System 3D 6,68 7,08 7,48 7,88 8,28 8,68 VS -BZ-System 3D 8,50 8,90 9,30 9,70 10,10 10,50 Zużycie w l/mb; na jeden litr niezbędne jest 2 kg mieszanki;
