PARAMETRY TECHNICZNO UŻYTKOWE REGAŁÓW PRZEJEZDNYCH I STACJONARNYCH

Transkrypt

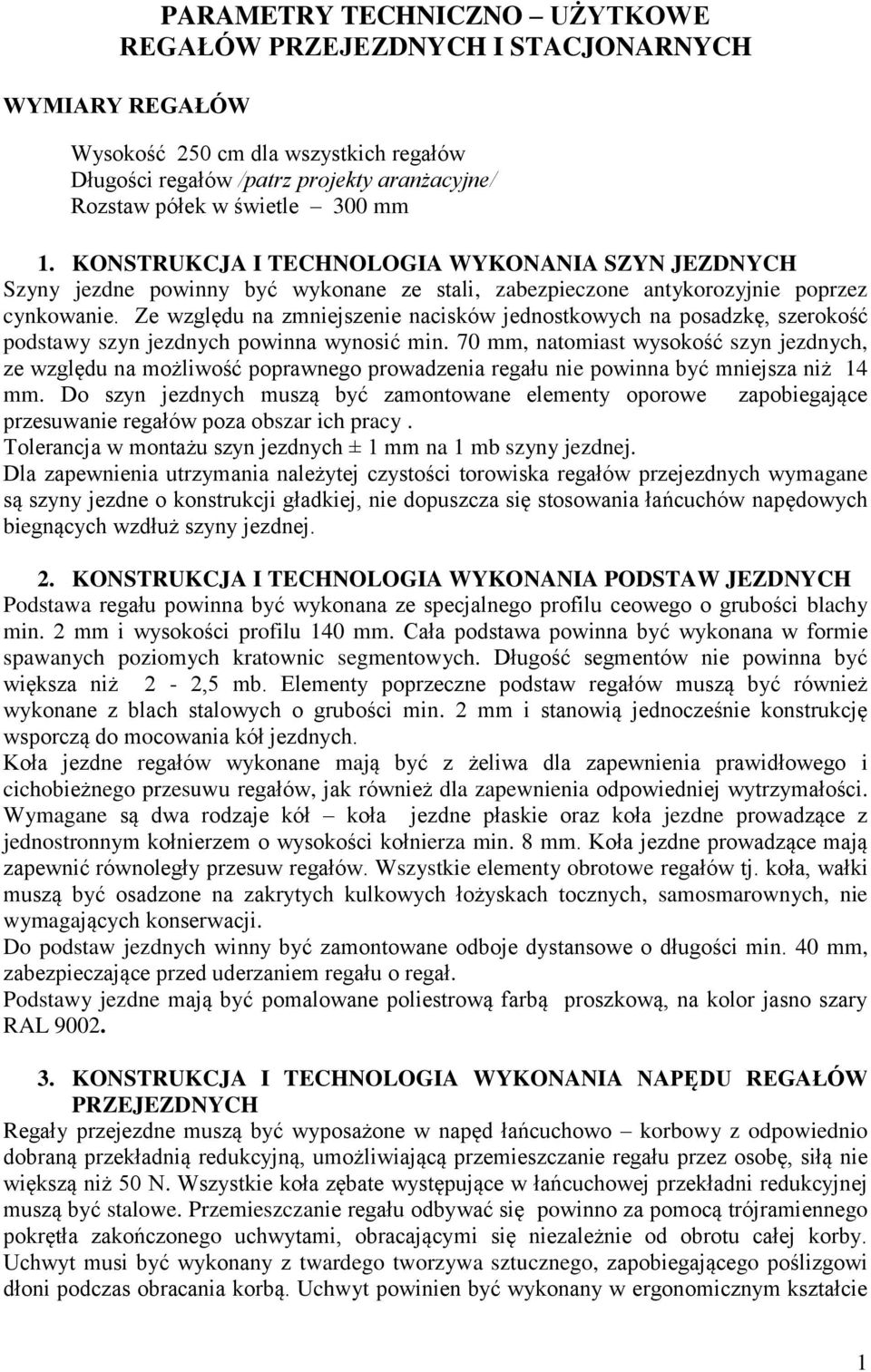

1 PARAMETRY TECHNICZNO UŻYTKOWE REGAŁÓW PRZEJEZDNYCH I STACJONARNYCH WYMIARY REGAŁÓW Wysokość 250 cm dla wszystkich regałów Długości regałów /patrz projekty aranżacyjne/ Rozstaw półek w świetle 300 mm. KONSTRUKCJA I TECHNOLOGIA WYKONANIA SZYN JEZDNYCH Szyny jezdne powinny być wykonane ze stali, zabezpieczone antykorozyjnie poprzez cynkowanie. Ze względu na zmniejszenie nacisków jednostkowych na posadzkę, szerokość podstawy szyn jezdnych powinna wynosić min. 70 mm, natomiast wysokość szyn jezdnych, ze względu na możliwość poprawnego prowadzenia regału nie powinna być mniejsza niż 4 mm. Do szyn jezdnych muszą być zamontowane elementy oporowe zapobiegające przesuwanie regałów poza obszar ich pracy. Tolerancja w montażu szyn jezdnych ± mm na mb szyny jezdnej. Dla zapewnienia utrzymania należytej czystości torowiska regałów przejezdnych wymagane są szyny jezdne o konstrukcji gładkiej, nie dopuszcza się stosowania łańcuchów napędowych biegnących wzdłuż szyny jezdnej. 2. KONSTRUKCJA I TECHNOLOGIA WYKONANIA PODSTAW JEZDNYCH Podstawa regału powinna być wykonana ze specjalnego profilu ceowego o grubości blachy min. 2 mm i wysokości profilu 40 mm. Cała podstawa powinna być wykonana w formie spawanych poziomych kratownic segmentowych. Długość segmentów nie powinna być większa niż 2-2,5 mb. Elementy poprzeczne podstaw regałów muszą być również wykonane z blach stalowych o grubości min. 2 mm i stanowią jednocześnie konstrukcję wsporczą do mocowania kół jezdnych. Koła jezdne regałów wykonane mają być z żeliwa dla zapewnienia prawidłowego i cichobieżnego przesuwu regałów, jak również dla zapewnienia odpowiedniej wytrzymałości. Wymagane są dwa rodzaje kół koła jezdne płaskie oraz koła jezdne prowadzące z jednostronnym kołnierzem o wysokości kołnierza min. 8 mm. Koła jezdne prowadzące mają zapewnić równoległy przesuw regałów. Wszystkie elementy obrotowe regałów tj. koła, wałki muszą być osadzone na zakrytych kulkowych łożyskach tocznych, samosmarownych, nie wymagających konserwacji. Do podstaw jezdnych winny być zamontowane odboje dystansowe o długości min. 40 mm, zabezpieczające przed uderzaniem regału o regał. Podstawy jezdne mają być pomalowane poliestrową farbą proszkową, na kolor jasno szary RAL KONSTRUKCJA I TECHNOLOGIA WYKONANIA NAPĘDU REGAŁÓW PRZEJEZDNYCH Regały przejezdne muszą być wyposażone w napęd łańcuchowo korbowy z odpowiednio dobraną przekładnią redukcyjną, umożliwiającą przemieszczanie regału przez osobę, siłą nie większą niż 50 N. Wszystkie koła zębate występujące w łańcuchowej przekładni redukcyjnej muszą być stalowe. Przemieszczanie regału odbywać się powinno za pomocą trójramiennego pokrętła zakończonego uchwytami, obracającymi się niezależnie od obrotu całej korby. Uchwyt musi być wykonany z twardego tworzywa sztucznego, zapobiegającego poślizgowi dłoni podczas obracania korbą. Uchwyt powinien być wykonany w ergonomicznym kształcie

2 (gruszkowym) o średnicy min. 45mm, nie dopuszcza się uchwytów cylindrycznych. Długość ramienia pokrętła powinna wynosić min. 200 mm. Układ napędowy ma być wyposażony w mechanizm blokady umieszczonej w osi korby. Nie dopuszcza się blokady w postaci zamka oraz zastosowanie tzw. sprzęgła, działającego w momencie napotkania oporu. Dla zapewnienia równoległego przesuwu regałów, przesuwających się na min. 3 szynach, napęd na koła musi być przenoszony z wózka jezdnego umieszczonego najbliżej środka regałów na pozostałe koła napędowe przednie i tylne (napęd centralny). Nie dopuszcza się zastosowania rozwiązań, w których napęd przekazywany jest na koło zębate zazębiające się z łańcuchem umieszczonym w torze. Mechanizm napędowy zakryty poprzez pełny panel frontowy wykonany z jednolitej blachy zimnowalcowanej i malowanej proszkowo. 4. KONSTRUKCJA I TECHNOLOGIA WYKONANIA ŚCIAN BOCZNYCH Ściana boczna regału ma być wykonana z jednego formatu blachy stalowej zimnowalcowanej, w kształcie dwóch prostokątnych półzamkniętych profili zimno giętych o wymiarach min. 25x40 mm, połączonych ze sobą pełną ścianą. Dwa boki profili stanowią wspólny element profili i wypełnienia ściany. Szerokość ścian bocznych 250, 360, 420, 460 i 50 mm, tj. taka jak szerokość półek. W profilach wykonane wycięcia na zaczepy półek. Zaczepy wykonane z ocynkowanej blachy o grubości min. 3 mm. Ze względu na rodzaj przechowywanych materiałów winien zostać zachowany warunek dowolnej zmiany rozstawu półek co 30 mm, bez konieczności użycia narzędzi. Ściany boczne muszą być w sposób trwały połączone z podstawą jezdną regału tj. za pomocą połączeń śrubowych, nie dopuszcza się łączenia zatrzaskowego. Dodatkowo dla zapewnienia sztywności całej konstrukcji ściany boczne regału winny być połączone poprzez stężenia krzyżowe oraz półkę górną regału, która to musi być przykręcana na stałe. Ściany boczne pomalowane poliestrową farbą proszkową, na kolor jasno szary RAL Malowanie ścian po wykonaniu wszystkich otworów. 5. KONSTRUKCJA I TECHNOLOGIA WYKONANIA PÓŁEK Półki wykonane ze stali zimnowalcowanej i pomalowane poliestrową farbą proszkową, na kolor jasno szary RAL 9002, trzykrotnie gięte na swej dłuższej krawędzi oraz dwukrotnie na krótszej, w celu zapewnienia odpowiedniej wytrzymałości i nie występowania ostrych krawędzi. Na krótszym boku półki wykonane specjalne wycięcia otwory do mocowania zaczepów. Dla zapewnienia wytrzymałości 00 kg/mb półki powinny posiadać specjalne wzmocnienie w kształcie ceownika kapeluszowego. Wzmocnienie to powinno być w sposób trwały połączone z półką poprzez zastosowanie zgrzewu punktowego co 5 cm. Wysokość wzmocnienia powinna być dostosowana do grubości półki. Elementem zabezpieczającym przed przesunięciem się układanych dokumentów na sąsiednią półkę powinna być ruchoma, łatwo demontowana metalowa listwa o wysokość 30 mm mocowana do półki za pomocą specjalnych zaczepów. Górna krawędź listwy zaprasowana w celu usztywnienia listwy i załamania ostrej krawędzi. Półka górna kryjąca na trwałe skręcona ze ścianą boczną, natomiast pozostałe zawieszane na specjalnych zaczepach. Dla zachowania jednolitego odstępu między półkami, grubość półki winna wynosić 30 mm. 6. KOLORYSTYKA I MALOWANIE REGAŁÓW Regały muszą być pomalowane poliestrową farbą proszkową, na kolor jasno szary RAL 9002, powłoka odporna na ścieranie. 2

3 7. WYMAGANIA BEZPIECZEŃSTWA Mechanizm przesuwu każdego regału wyposażony w blokadę, która zabezpiecza osobę znajdującą się w przejściu między regałami przed przypadkowym zgnieceniem. Miedzy regałami muszą znajdować się odboje gumowe. Wszystkie elementy zewnętrzne regałów, półek, ścian osłon pozbawione ostrych krawędzi. Elementy oporowe montowane na szynach zapobiegające przesuwanie regałów poza obszar ich pracy. 8. ATESTY, CERTYFIKATY, PRÓBKI Do oferty wykonawca musi załączyć następujące atesty i certyfikaty: ) atest higieniczny na wyrób tj. regały przejezdne i stacjonarne; 2) klasyfikację ogniową w zakresie reakcji na ogień wg EN 350-:2007; 3) certyfikat zgodności na wyrób o spełnieniu wymagań bezpieczeństwa wg normy PN- 88/M-7832; 4) ekspertyzę techniczną dotyczącą badań statycznych regałów przesuwnych i stacjonarnych przeprowadzoną przez niezależną jednostkę naukowo badawczą, uwzględniającą ich poszczególne elementy tj.: półki - badania półek o parametrach - zgodnie z opisem przedmiotu zamówienia; ściany boczne (badania ścian bocznych zgodnie z opisem przedmiotu zamówienia); toru stalowego (badania toru stalowego zgodnie z opisem przedmiotu zamówienia); kół żeliwnych (badania kół żeliwnych zgodnie z opisem przedmiotu zamówienia); podstaw jezdnych (badania podstaw jezdnych zgodnie z opisem przedmiotu zamówienia); zaczepu (badania zaczepu zgodnie z opisem przedmiotu zamówienia). Do oferty wykonawca musi załączyć także następujące próbki: ) Fragment toru jezdnego należy dołączyć do oferty o długości 5-25 cm - o parametrach opisanych w przedmiocie zamówienia. 2) Fragment profilu ramy regału wraz z zamontowanym kołem jezdnym prowadzącym i kołem jezdnym płaskim długość ramy min. 50 cm i szerokość ramy 820 mm o parametrach opisanych w przedmiocie zamówienia. 3) Pokrętło trójramienne szt. - o parametrach opisanych w przedmiocie zamówienia. 4) Fragment ściany bocznej szt. długość min. 50 cm i szerokość 420 mm o parametrach opisanych przedmiocie zamówienia. 5) Półki o wymiarach 00 x 420 mm szt. o parametrach opisanych w przedmiocie zamówienia. 6) Zaczepu półki 4 szt. - o parametrach opisanych w przedmiocie zamówienia. 9. WYMAGANIA DODATKOWE ) Wszystkie regały powinny posiadać tabliczki znamionowe zawierające dane producenta oraz dane o dopuszczalnym obciążeniu półek regałów. 2) Regały powinny zostać zaopatrzone w tabliczki formatu A5 (np. z plexi) umożliwiające umieszczenie w nich opisu zawartości regału. 3

4 PARAMETRY TECHNICZNE regałów jezdnych z metalowymi szufladami do przechowywania map o formacie A0, rozmieszczone w magazynie /20. REGAŁY NA SZAFY FORMATU A0 Regały powinny posiadać wyszczególnione poniżej parametry:. regały jezdne z szufladami do przechowywania map formatu A0. a) Ilość regałów 9 szt. 2. szuflady regałów powinny posiadać wymiary: a) szerokość 240 mm, b) głębokość 900 mm, c) wysokość szuflady - 45 mm d) ilość szuflad w pionie 5 szt. e) ilość szuflad w regale 30 szt. f) ilość szuflad w 9 regałach szt. g) całkowita wysokość regałów 50 cm. Przykładowy regał. KONSTRUKCJA I TECHNOLOGIA WYKONANIA SZYN JEZDNYCH Szyny jezdne powinny być wykonane ze stali, zabezpieczone antykorozyjnie poprzez cynkowanie. Ze względu na zmniejszenie nacisków jednostkowych na posadzkę, szerokość podstawy szyn jezdnych powinna wynosić min. 70 mm, natomiast wysokość szyn jezdnych, ze względu na możliwość poprawnego prowadzenia regału nie powinna być mniejsza niż 4 mm. Do szyn jezdnych muszą być zamontowane elementy oporowe zapobiegające przesuwanie regałów poza obszar ich pracy. Tolerancja w montażu szyn jezdnych ± mm na mb szyny jezdnej. Dla zapewnienia utrzymania należytej czystości torowiska regałów przejezdnych wymagane są szyny jezdne o konstrukcji gładkiej, nie dopuszcza się stosowania łańcuchów napędowych biegnących wzdłuż szyny jezdnej. 4

5 2. KONSTRUKCJA I TECHNOLOGIA WYKONANIA PODSTAW JEZDNYCH Podstawa regału powinna być wykonana ze specjalnego profilu ceowego o grubości blachy min. 2 mm i wysokości profilu 40 mm. Cała podstawa powinna być wykonana w formie spawanych poziomych kratownic segmentowych. Długość segmentów nie powinna być większa niż 2-2,5 mb. Elementy poprzeczne podstaw regałów muszą być również wykonane z blach stalowych o grubości min. 2 mm i stanowią jednocześnie konstrukcję wsporczą do mocowania kół jezdnych. Koła jezdne regałów wykonane mają być z żeliwa dla zapewnienia prawidłowego i cichobieżnego przesuwu regałów, jak również dla zapewnienia odpowiedniej wytrzymałości. Wymagane są dwa rodzaje kół koła jezdne płaskie oraz koła jezdne prowadzące z jednostronnym kołnierzem o wysokości kołnierza min. 8 mm. Koła jezdne prowadzące mają zapewnić równoległy przesuw regałów. Wszystkie elementy obrotowe regałów tj. koła, wałki muszą być osadzone na zakrytych kulkowych łożyskach tocznych, samosmarownych, nie wymagających konserwacji. Do podstaw jezdnych winny być zamontowane odboje dystansowe o długości min. 40 mm, zabezpieczające przed uderzaniem regału o regał. Podstawy jezdne mają być pomalowane poliestrową farbą proszkową, na kolor jasno szary RAL KONSTRUKCJA I TECHNOLOGIA WYKONANIA NAPĘDU REGAŁÓW PRZEJEZDNYCH Regały przejezdne muszą być wyposażone w napęd łańcuchowo korbowy z odpowiednio dobraną przekładnią redukcyjną, umożliwiającą przemieszczanie regału przez osobę, siłą nie większą niż 50 N. Wszystkie koła zębate występujące w łańcuchowej przekładni redukcyjnej muszą być stalowe. Przemieszczanie regału odbywać się powinno za pomocą trójramiennego pokrętła zakończonego uchwytami, obracającymi się niezależnie od obrotu całej korby. Uchwyt musi być wykonany z twardego tworzywa sztucznego, zapobiegającego poślizgowi dłoni podczas obracania korbą. Uchwyt powinien być wykonany w ergonomicznym kształcie (gruszkowym) o średnicy min. 45 mm, nie dopuszcza się uchwytów cylindrycznych. Długość ramienia pokrętła powinna wynosić min. 200 mm. Układ napędowy ma być wyposażony w mechanizm blokady umieszczonej w osi korby. Nie dopuszcza się blokady w postaci zamka oraz zastosowanie tzw. sprzęgła, działającego w momencie napotkania oporu. Dla zapewnienia równoległego przesuwu regałów, przesuwających się na min. 2 szynach, napęd na koła musi być przenoszony z wózka jezdnego na pozostałe koła napędowe przednie i tylne. Nie dopuszcza się zastosowania rozwiązań, w których napęd przekazywany jest na koło zębate zazębiające się z łańcuchem umieszczonym w torze. Mechanizm napędowy zakryty poprzez pełny panel frontowy wykonany z jednolitej blachy zimnowalcowanej i malowanej proszkowo. 4. KONSTRUKCJA I TECHNOLOGIA WYKONANIA ŚCIAN BOCZNYCH Ściana boczna regału musi być wykonana z blachy stalowej zimnowalcowanej o grubości min.,5 mm. Ściana boczna regału musi być wykonana jako pełna składająca się z dwóch prostokątnych półzamkniętych profili zimno giętych o wymiarach min. 30x45 mm. W profilach powinny być wykonane wycięcia do zamocowania prowadnic teleskopowych. Ściany boczne muszą być w sposób trwały połączone z podstawą jezdną regału tj. za pomocą połączeń śrubowych. Dodatkowo dla zapewnienia sztywności całej konstrukcji ściany boczne regału muszą być połączone poprzez tylne plecy oraz półkę górną regału. Malowanie ścian odbywać się powinno po wykonaniu wszystkich otworów. 5

6 5. KONSTRUKCJA I TECHNOLOGIA WYKONANIA SZUFLAD Szuflady muszą być wykonane z blachy stalowej gr. 0,8-,0 mm, fronty szuflad muszą być wykonane z blachy gr.,0 mm, pozostałe części szuflad z blachy gr. 0,8 mm. Szuflady muszą być na prowadnicach kulkowych o podwójnym wysuwie i z zabezpieczeniem przed wypadaniem. Wysuw szuflady 600 mm. Szuflady powinny być przystosowane do przechowywania rysunków, map, dokumentów o formacie A0. 6. KOLORYSTYKA I MALOWANIE Regały wraz z szufladami powinny być pomalowane poliestrową farbą proszkową, na kolor jasno szary RAL 9002, powłoka odporna na ścieranie. 7. WYMAGANIA BEZPIECZEŃSTWA Mechanizm przesuwu każdego regału wyposażony w blokadę, która zabezpiecza osobę znajdującą się w przejściu między regałami przed przypadkowym zgnieceniem. Miedzy regałami muszą znajdować się odboje gumowe. Wszystkie elementy zewnętrzne regałów, półek, szuflad, ścian bocznych i osłon pozbawione ostrych krawędzi. Elementy oporowe montowane na szynach zapobiegające przesuwanie regałów poza obszar ich pracy. 8. WYMAGANIA DODATKOWE ) Wszystkie regały powinny posiadać tabliczki znamionowe zawierające dane producenta oraz dane o dopuszczalnym obciążeniu półek regałów. 2) Regały powinny zostać zaopatrzone w tabliczki formatu A5 (np. z plexi) umożliwiające umieszczenie w nich opisu zawartości regału. 6

7 Parametry techniczne szaf metalowych z szufladami do przechowywania mikrofilmów, umieszczone w magazynie /9 Ilość szaf: 4 szt. Wymiary szafy: - wysokość- 285 mm - szerokość mm - głębokość 630 mm Wymiary szuflad: Szuflada podzielona na 6 części: - wysokość - 35 mm - szerokość 20 mm - głębokość 590 mm Korpus szafki wykonany z blachy stalowej gr. min.,0 mm, fronty szuflad z blachy gr. min.,0 mm, wieniec dolny z blachy ocynkowanej. Szuflada podzielona na cztery rzędy do przechowywania mikrofilmów. Szuflady na prowadnicach kulkowych o pełnym wysuwie, z zabezpieczeniem przed wypadaniem. Centralne ryglowanie szuflad. Maksymalne obciążenie szuflady 50 kg. Ilość szuflad w szafie 8 szt. 7

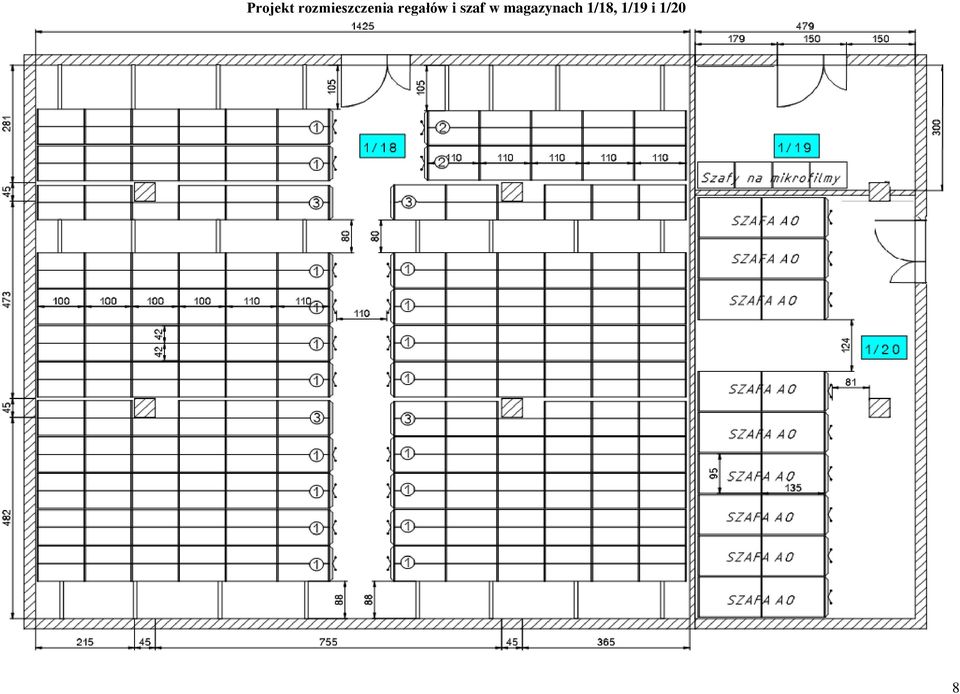

8 Projekt rozmieszczenia regałów i szaf w magazynach /8, /9 i /20 8

9 Półki: zgodnie z tabelą Odstępy pionowe między półkami: 30 cm Mocowanie półek: na zaczepach co 3 cm Ściany działowe: steżenia Wysokość regałów: 250 cm Kolor regałów RAL 9002 Tory: wpuszczane ZESTAWIENIE REGAŁÓW Magazyn /8 Poz. Typ regału Szt. Półki (szt) Długość x głębokość półek wszystkie użytkowe Przesuwny, ,6 554,4 0 x 42 cm dwustronny, 8 6 półek poziomo, x 42 cm 8 półek pionowo 2 Przesuwny, dwustronny, 5 półek poziomo, x 42 cm 8 półek pionowo dwustronny, 28 40,8 23,2 0 x 42 cm 3 6 półek poziomo, 8 półek pionowo x 42 cm RAZEM ,4 2035,6 9

10 Projekt rozmieszczenia regałów w magazynach 2/07 i 2/08 I piętro 0

11

12 Poz. Typ regału Szt. Półki (szt) półek poziomo, 4 półki poziomo, dwustronny, 3 półki poziomo, 8 półek pionowo ZESTAWIENIE REGAŁÓW Magazyn 2/07 wszystkie użytkowe Długość x głębokość półek x 36 cm x 36 cm ,4 369,6 0 x 36 cm x 36 cm RAZEM ,4 202,6 Poz. Typ regału Szt. Półki (szt) półek poziomo, 6 półek poziomo, 6 półek poziomo, jednostronny, 4 półki poziomo, jednostronny, 2 półki poziomo, Magazyn 2/08 wszystkie użytkowe Długość x głębokość półek x 46 cm x 42 cm ,6 246,4 0 x 42 cm x 36 cm x 36 cm x 5 cm RAZEM ,6 996,4 Półki: zgodnie z tabelą Odstępy pionowe między półkami: 30 cm Mocowanie półek: na zaczepach co 3 cm Ściany działowe: steżenia Wysokość regałów: 250 cm Kolor regałów RAL 9002 Tory: wpuszczane 2

13 Projekt rozmieszczenia regałów w bibliotece pom. 2/2 I piętro Poz. Typ regału Szt. Półki (szt) półek poziomo, jednostronny, 3 półki poziomo, jednostronny, 3 półki poziomo, ZESTAWIENIE REGAŁÓW Biblioteka 2/2 wszystkie użytkowe Długość x głębokość półek x 25 cm x 25 cm x 5 cm RAZEM Półki: zgodnie z tabelą Odstępy pionowe między półkami: 30 cm Mocowanie półek: na zaczepach co 3 cm Ściany działowe: steżenia Kolor regałów RAL 9002 Wysokość regałów: 250 cm Tory: wpuszczane 3

14 Projekt rozmieszczenia regałów w magazynach 3/04 i 3/05 II piętro 4

15 Poz. Typ regału Szt. Półki (szt) półek poziomo, 4 półki poziomo, dwustronny, 3 półki poziomo, 8 półek pionowo ZESTAWIENIE REGAŁÓW Magazyn 3/04 wszystkie użytkowe Długość x głębokość półek x 36 cm x 36 cm ,4 369,6 0 x 36 cm x 36 cm RAZEM ,4 202,6 Poz. Typ regału Szt. Półki (szt) półek poziomo, jednostronny, 6 półek poziomo, 6 półek poziomo, 3 półki poziomo, dwustronny, 3 półki poziomo, 8 półek pionowo dwustronny, 2 półki poziomo, 8 półek pionowo 9 Magazyn 3/05 wszystkie użytkowe Długość x głębokość półek x 36 cm ,8 277,2 0 x 36 cm x 36 cm 6 7,6 5,4 0 x 36 cm x 36 cm x 36 cm 48 52,8 46,2 00 x 36 cm 6 7,6 5,4 0 x 36 cm x 36 cm RAZEM ,8 2454,2 Półki: zgodnie z tabelą Odstępy pionowe między półkami: 30 cm Mocowanie półek: na zaczepach co 3 cm Ściany działowe: steżenia Wysokość regałów: 250 cm Kolor regałów RAL 9002 Tory: wpuszczane 5
