1 Inteligentny Dom Inteligentny Dom Jak dobrać urządzenia dla systemu KNX/EIB? (fragmenty) Wykaz urządzeń KNX Zapraszamy do zapisu na Poradnik o Inteligentnych Domach na Pod adresem poradnik@inteligentnydom.pl czekamy na Twoje pytania, wątpliwości i opinie.

2 SPIS TREŚCI Jaki system KNX/EIB wybrać?... 3 Wprowadzenie... 3 Typy systemów KNX... 6 System Instabus KNX sterowanie poprzez przewód magistralny 24V... 8 System Powernet KNX - sterowanie poprzez sieć 230V... 8 System RadioBus - sterowanie poprzez fale radiowe Instabus czy Powernet? Dobór urządzeń KNX Zakres informacji potrzebnych do dobrania urządzeń KNX Rodzaje urządzeń w zależności od zastosowania Lista 165 producentów urządzeń dla systemu KNX Urządzenia systemowe Aktory (urządzenia wykonawcze) do rozdzielnicy Urządzenia załączające obwód Urządzenia sterujące oświetleniem ściemnianym (z regulacją mocy) Urządzenia sterujące roletami, żaluzjami, karniszami Urządzenia sterujące temperaturą Porady Sensory - przyciski w pomieszczeniach Funkcje i możliwości przycisków Przyciski i sterowniki systemu KNX/EIB Złącza do tradycyjnych wyłączników Wyświetlacze i panele dotykowe Sensory - czujki i czujniki Czujki ruchu i obecności Porady Stacje i czujniki pogodowe Urządzenia logiczne i sterujące Sterowanie zdalne i centralne Integracja z innymi systemami Integracja z alarmem i kontrolą dostępu Integracja z domofonem i videodomofonem Integracja z Audio/Video Zarządzanie energią, wodą itd Urządzenia dla systemu KNX Powernet Elementy systemowe Aktory (urządzenia wykonawcze) Sensory Elementy logiczne i sterujące Pozostałe poradniki tego autora

3 Wprowadzenie System KNX/EIB to w zasadzie programowalne moduły dostarczane przez różnych producentów (obecnie ponad 160) połączone wzajemnie wspólną magistrala i mogące się swobodnie komunikować za pomocą przesyłanych po magistrali cyfrowych telegramów. Projekt każdego układu polega w przybliżeniu na doborze odpowiednich modułów i programowym ustaleniu powiązań między nimi. (Powiązanie fizyczne za pomocą kabla istnieje zawsze - wszystkie elementy są połączone magistralą sterującą.) Każdy moduł jest niezależnym układem mikroprocesorowym. Jego działanie jest więc w dużej mierze określone poprzez zainstalowane na nim oprogramowanie (tzw. programy aplikacyjne). Wybór programu aplikacyjnego pociąga za sobą konieczność doboru odpowiedniego zestawu parametrów. Zaprojektowanie dobrej instalacji KNX wymaga więc gruntownej znajomości elementów systemu obejmującej obok parametrów technicznych programy aplikacyjne. Widzimy, że idea jest bardzo prosta. Ponieważ jednak łączyć możemy każdy element z każdym i działanie każdego modułu możemy w szerokim zakresie programować, otrzymujemy system o potężnych możliwościach. W tym opracowaniu prezentujemy charakterystykę i zastosowanie głównych i dodatkowych urządzeń występujących w ofercie producentów KNX/EIB. Informacje o możliwościach poszczególnych urządzeń ułatwią Państwu ocenę ich możliwości i przydatności.

4 Dobór urządzeń KNX Zakres informacji potrzebnych do dobrania urządzeń KNX określenie liczby i mocy obwodów oświetleniowych (włączanie, ściemnianie także świetlówek, rodzaj transformatorów dla lamp halogenowych) określenie liczby i mocy poszczególnych gniazd sterowanych (do których będą podłączone np. lampy stojące) określenie liczby i mocy innych obwodów jakimi mamy sterować (ogrzewanie podłóg, luster, podjazdów, wentylatory, rolety itp.) maksymalne wymiary miejsc na rozdzielnice (wysokość, szerokość, głębokość) przydział mocy dla obiektu (obecny i docelowy) określenie funkcji, jakie mają być uruchamiane z danego przycisku w celu doboru rodzaju przycisku i liczby klawiszy na nim. Rodzaje urządzeń w zależności od zastosowania Urządzenia systemowe (zasilacz, złącze komunikacyjne, złączka przeciwprzepięciowa) oświetlenie (włączane i ściemniane) automatyka ogrzewania automatyczne sterowanie grzejnikami i ogrzewaniem podłogowym, automatyka rolet zewnętrznych, wewnętrznych, markiz, okien dachowych, napędów karniszy firanowych, integracja urządzeń grzewczych (piece), wentylacyjnych, klimatyzacyjnych, pomp ciepła, gruntowych wymienników ciepła, rekuperatorów, integracja systemu sterowania z systemem alarmowym,

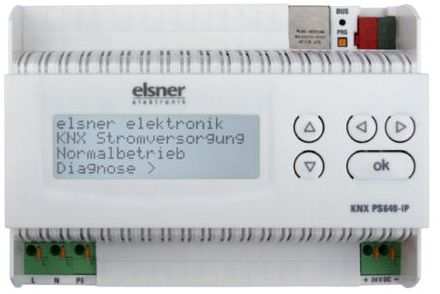

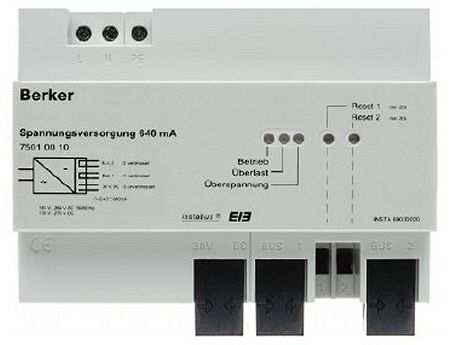

5 Urządzenia systemowe Zasilacz Inne nazwy: Power supply, Spannungsversorgung. Ceny netto od 157 Służy do zasilenia napięciem stałym 24V magistrali i podłączonych do niej urządzeń. Dzięki wbudowanemu akumulatorowi (opcja) pozwala zabezpieczyć system przed zanikami zasilania trwającymi do 2 godzin. Jeśli np. ustawiliśmy różne wartości temperatury w poszczególnych pomieszczeniach możemy mieć pewność, że podczas tymczasowego zaniku napięcia system nadal będzie pamiętał nasze ustawienia. Zasilacze magistrali KNX o mocy 160mA (Lingg & Janke), 320mA (Gira), 640mA (Berker) Złączka przeciwprzepięciowa Inne nazwy: Ochronnik przeciwprzepięciowy, Surge protection for signal systems Służy do zabezpieczenia urządzeń na magistrali KNX przed skutkami przepięć elektrycznych, którymi często są nieodwracalne uszkodzenia danych urządzeń, co z kolei powoduje konieczność ich wymiany. Złączkę przeciwprzepięciową zaleca się stosować szczególnie: przy urządzeniach magistralnych połączonych z siecią 230 V lub innymi instalacjami np. grzewczą lub wodną; przy urządzeniach usytuowanych na ścianach, w których prowadzone są inne instalacje np. wodne, grzewcze, gazowe; przy sprzęgłach liniowych i obszarowych, na obu liniach; na końcach przewodów magistrali KNX; przy wyprowadzeniu lub wprowadzeniu przewodu z poza budynku.

6 Złącze komunikacyjne USB/LAN Zainstalowane w rozdzielni pozwala serwisowi firmy wykonawczej programować system bezpośrednio z pomieszczenia rozdzielni głównej. Chcąc zmienić przykładowo funkcje danego przycisku, serwisant za pomocą komputera i złącza USB/LAN może przeprogramować ten przycisk bez potrzeby demontowania go. Również zmiana funkcji przycisku może odbyć się również zdalnie z biura firmy wykonawczej, jeśli oprócz złącza LAN, będziemy mieli zainstalowany serwer zdalnej aktualizacji. W rezultacie klient może dowolną ilość razy zmieniać parametry i funkcje systemu bez jakichkolwiek przeróbek w instalacji. Złącza USB do rozdzielnicy i dopuszkowe (Siemens, Busch-Jaeger, b+b Automation) W przypadku dużej odległości miedzy siedzibą firmy wykonawczej, a realizowaną inwestycją przydatna jest możliwość zdalnej aktualizacji systemu. Dzięki odpowiedniemu modułowi inwestor może zaoszczędzić na kosztach zmian i aktualizacji, które wykonane zdalnie są tańsze, niż dojazd specjalistów na dużą odległość. Potrzebne jest do tego złącze LAN. Złącze LAN (ABB) oraz zasilacz magistrali ze złączem LAN i sterowaniem przez PC (Elsner)

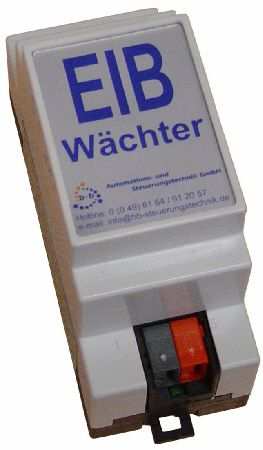

7 Sprzęgło liniowe Inne nazwy: Line coupler, Linienkoppler. Ceny netto ok 350 Sprzęgło zapewnia przechodzenie sygnałów między dwiema, niezależnymi fizycznie liniami magistrali KNX/EIB. Nie przepuszcza nieprawidłowych poleceń do modułów znajdujących się na innej linii (filtracja telegramów). Blokada aktualizacji systemu Inne nazwy: EIBWächter. b+b Automation, cena netto ok 500 Zabezpiecza instalację KNX przed zmianami programowymi (rekonfiguracja, odczytywanie programów, programowanie urządzeń). Szerszy opis w pliku Blokada_aktualizacji.pdf

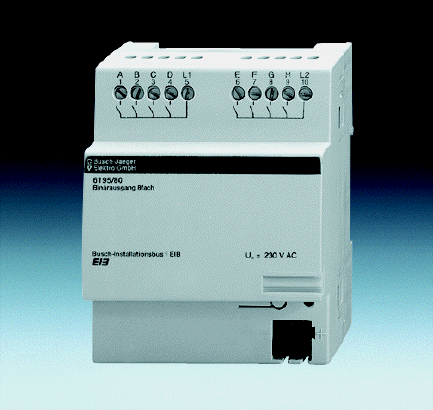

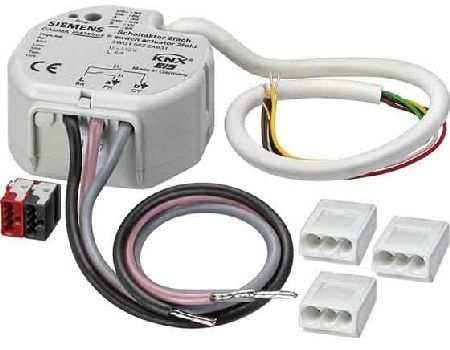

8 Aktory (urządzenia wykonawcze) do rozdzielnicy Urządzenia załączające obwód Inne nazwy: wyjście binarne, wyjście załączające, aktor załączający, wyrobnik, binary output, binary ausgang, binary actuator Służą do włączania obwodów elektrycznych (oświetlenie, gniazda sterowane, wentylatory itp). Są to najczęściej występujące urządzenia w systemie KNX. Poprzez wbudowany stycznik przekazują napięcie elektryczne do poszczególnych urządzeń końcowych (lampa, gniazdo, wentylator). W rozdzielnicy na szynie montuje się wyjścia binarne grupujące 1-16 styków (obwodów). Wyjścia binarne 2x 16A (ABB), 8x2A (Siemens), 16x16A (Berker), 24x 10A (Merten) Grupa wyjść binarnych produkcji Busch-Jaeger (2x, 4x, 6x, 8x) Wyjścia binarne do montażu w puszce 1x, 2x (Siemens)

9 Rodzaj podsystemu KNX Instabus - magistrala 24V Powernet - sieć 230V Wyjście załączające (ON/OFF) Na szynę DIN Do puszki Na szynę DIN Do puszki 1x x x x x x Ceny mogą się różnić w zależności od producenta. Do podanych cen należy doliczyć VAT. Schemat typowego zastosowania wyjść binarnych i podłączenia ich w rozdzielnicy

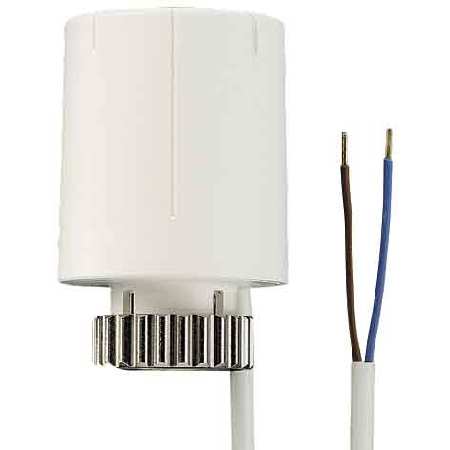

10 Aktor grzewczy Inne nazwy: heating actuator, Heizungsausgang Urządzenie mające za zadanie (po otrzymaniu sygnału z termostatu) podanie napięcia do siłownika (opisanego dalej). Spełnia więc takie samo zadanie, jak wyjścia binarne (przekaźnikowe), jednak nie ma przekaźnika, przez co jest bezgłośne (ważne, gdy sterujemy grzejnikiem w sypialni) i bezawaryjne (przekażnik ma zwykle wytrzymałość cykli, co w przypadku ogrzewania może wystarczyć na 3-10 lat pracy). Aktory grzewcze: 1x (do puszki Jung), 4x (do rozdzielnicy Theben) i 6x (do rozdzielacza, bryzgoszczelny Hager) Siłownik zaworu grzewczego Inne nazwy: siłownik grzejnika, actuating drive, Stellantrieb, Siłownik zakładany na zawór grzejnika (lub zawór na rozdzielaczu ogrzewania), w którym jest komora wypełniona olejem. Gdy siłownik otrzyma napięcie (są wersje na 230V i 24V) olej rozgrzewa się i zwiększa swoją objętość, przez co następuje wciśnięcie zaworu, tym samym zamknięcie dopływu ciepłej wody do grzejnika i wychłodzenie go. Siłowniki zaworu grzewczego (ceny netto ok 30 EUR)

11 Porady Do sterowania lampkami nocnymi w sypialni lub lampkami na biurku proponuję nie stosować urządzeń KNX, tylko zwykłe wyłączniki na lampie/przewodzie te lampy są nam potrzebne tylko wtedy, gdy jesteśmy metr od nich, włączenie ręcznie nie różni się więc od naciśnięcia przycisku inteligentnego, który byłby nawet 100x droższy od włącznika na kablu lampki. Warto jednak nimi sterować, jeśli mają brać udział w scenach świetlnych, dlatego lampy stojące np. w salonie, mimo, że mają własny wyłącznik na kablu sugeruję włączyć w skład systemu. W sypialniach, pokojach gościnnych, które mają 1-2 lampy "inteligencja" nie ma jak ujawnić swych zalet (sceny świetlne, multiwyłączniki). Inteligentne sterowanie proponuję stosować dopiero w pomieszczeniach, które mają ponad 3 lampy, jakąś roletę i/lub ogrzewanie, jakim chcemy sterować. Przy określaniu zapotrzebowania na moc ściemniacza należy uwzględnić temperaturę wokół ściemniacza im jest ona wyższa, tym niższa jest moc maksymalna ściemniacza. Moc ściemniacza ulega obniżeniu o 10% na każde 5 C powyżej 25 C temperatury otoczenia; o 15% przy montażu w ścianach drewnianych, gipsowych lub pustych; o 20% przy montażu w zestawach wielokrotnych. Odcinanie dopływu wody do grzejników (czyli siłowniki lub napędy zaworów) lepiej umieścić w rozdzielaczach, nie na grzejnikach, gdyż przy otwieraniu/zamykaniu przepływająca przez nie woda cicho "syczy", co w np.sypialni w nocy może irytować. W łazienkach, WC, garderobach, gdzie jest tylko ogrzewanie podłogowe można nie sterować nim przez system KNX, a zamiast tego zastosować popularne termostaty DEVI mające program adoptujący się do bezwładności powierzchni grzewczej (ok 5 cm betonu).

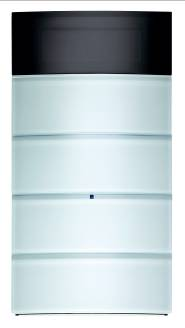

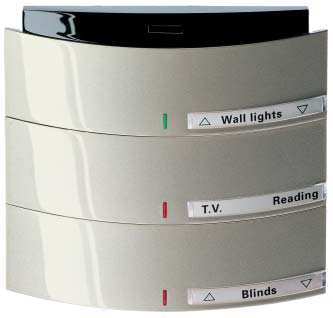

12 Sensory - przyciski w pomieszczeniach Jakie są rodzaje przycisków? System KNX oferuje komfort swobodnego wyboru widocznych w pomieszczeniach urządzeń (przyciski, czujniki ruchu, panele LCD itp.) tak, aby były zgodne z Państwa potrzebami i możliwościami w zakresie funkcji i estetyki. W naszej ofercie znajdują się urządzenia wiodących na świecie producentów (m.in. ABB, Berker, Gira, Hager, Jung, Merten), co jest gwarancją najwyższej jakości. Oprócz standardowych, typowych urządzeń, na bieżąco uzupełniamy ofertę o nowości odpowiadające najświeższym trendom. Dostępne w kilkunastu kolorach i kształtach mogą posiadać różną liczbę klawiszy, termostat oraz wyświetlacz. Jednym z ich głównych zadań jest sterowanie oświetleniem, czyli włączanie i wyłączanie świtała w pomieszczeniu. Do każdego klawisza można przypisać określone obszary załączania światła tj., klawisz pierwszy może sterować kinkietami, klawisz drugi lampami itd. w zależności od naszych upodobań. Kolejną funkcją przycisków jest sterowanie systemem ogrzewania i klimatyzacji. W przypadku, gdy temperatura w pomieszczeniu obniży się poniżej ustawionej przez nas wartości, termostat umieszczony w przycisku zadba o jej podwyższenie w sytuacji odwrotnej załączy klimatyzację. Na wyświetlaczu, w zależności od zaprogramowania może być wyświetlana aktualna temperatura w pomieszczeniu, tryb pracy, informacja o włączonym ogrzewaniu bądź klimatyzacji. Jakie przyciski wybrać? Najpierw należy określić, jakie funkcje powinny się w nich znaleźć. Do typowych funkcji należą (w nawiasach podano liczbę klawiszy, jakie zajmuje dana funkcja): włączanie lampy lub gniazda (1) włączanie lampy + regulacja mocy światła (2) sterowanie roletą (żaluzją, karniszem), lub ich grupą (2) otwieranie/zamykanie bramy, furtki, okna dachowego (1) uruchamianie sceny lub funkcji centralnej(1) funkcja OFF - by zgasić wszystkie lampy np. przy wyjściu z pomieszczenia lub przed włączeniem sceny (1)

13 Przykłady scen i funkcji centralnych: sceny: goście, sprzątanie, kawa, film, czytanie, przyjęcie, gotowanie, kolacja, randka, sen (wyłączenie wszystkich lamp, opuszczenie rolet, uzbrojenie alarmu), pobudka, alarm (włączanie lamp na zewnętrz domu, by odstraszyć intruza) wyjście z pokoju - wyłącza wszystkie światła wyjście z domu - wyłącza wszystkie światła, opuszcza rolety, zmniejsza ogrzewanie wejście do domu - włącza kilka lamp, podnosi wybrane rolety, zwiększa ogrzewanie opuszczanie/podnoszenie wszystkich rolet załączenie lamp zewnętrznych - możliwe także automatyczne uruchamianie o zmroku Czym można sterować? Sterować można praktycznie wszystkim, a w szczególności: oświetleniem, wentylacją, ogrzewaniem, klimatyzacją, nawilżaczem powietrza, roletami, markizami, zasłonami, żaluzjami, bramami, furtkami, oknami dachowymi, podgrzewaniem rynien i podjazdu (przeciw oblodzeniu), oraz zazbrojeniem alarmu (rozbrojenie należy wykonać z klawiatury). Przykłady użytecznych funkcji pomocniczych: sygnalizacja przepełnienia szamba sygnalizacja otwartego okna (by nie zapomnieć go zamknąć przed wyjściem z domu) sygnalizacja awarii pomp Przyciski należy umieszczać: Koniecznie w pomieszczeniu, z którego możemy opuścić dom tj. wiatrołap i garaż. W miejscach, z których można sterować jak największą ilością obwodów np. przycisk w hallu może dodatkowo sterować oświetleniem w garderobie, WC, kotłowni czy pomieszczeniu gospodarczym.

14 Przycisk LCD Solo Wyświetlacz LCD Status LED Tryb komfort Podniesienie temperatury Powyżej zostały zaprezentowane przykładowe funkcje klawiszy Tryb nocny (Stand by) Obniżenie temperatury Wyświetlacz LCD dostarcza informacji o bieżących temperaturach i trybie pracy, jak również o dacie i czasie. Możliwe jest jego podświetlenie, które może być na stałe włączone lub wyłączone. Tryby pracy. Termostat ma zaprogramowane cztery tryby pracy: -tryb komfortowy: temperatura ma ustawioną taką wartość, aby umożliwić normalne (komfortowe) używanie pomieszczenia. Tryb ten ustawiamy naciskając lewy górny klawisz. -tryb nocny (stand by): pokój nie jest używany przez długi czas podczas nocy, więc termostat zmniejsza temperaturę zwiększa ją rano do wartości komfortowej. Tryb ten ustawiamy naciskając prawy górny klawisz. -tryb ochrony przed zamarzaniem: w tym trybie termostat pokojowy znajduje się poza kontrolą ręczną. Ogrzewanie jest uruchamiane jedynie wtedy, gdy temperatura pokojowa spadnie tak nisko, że istnieje ryzyko zamarznięcia instalacji ogrzewania. Tryb ten jest ustawiany podczas programowania termostatu. Regulacja temperatury możliwa jest przy pomocy klawisza dolnego. Naciskając jego lewy koniec podnosimy wartość oczekiwanej temperatury, naciskając prawy obniżamy, bez względu na to w jakim trybie pracuje aktualnie termostat. Status LED. Diody pełnią funkcje światełka orientacyjnego, które np. w nocy ułatwia odczyt danych termostatu. Mogą być włączone/wyłączone ciągle w zależności od zaprogramowania.

15 Złącza do tradycyjnych wyłączników Złącza dopuszkowe Inne nazwy: wejście przycisków, binary input, Tastereingang Służy do podłączenia tradycyjnych wyłączników do magistrali KNX (zachowują się one wtedy, jak przyciski wieloklawiszowe). Montuje się je w puszcze za wyłącznikiem i podłącza do magistrali KNX. Złącza do tradycyjnych wyłączników: 2x (Gira), 4x (Theben), 8x (Merten, Berker), 12x (ABB) Rodzaj podsystemu KNX Instabus - magistrala 24V Powernet - sieć 230V Złącze do zwykłych klawiszy Na szynę DIN Do puszki Na szynę DIN Do puszki 2x x 102 8x x 212 Ceny mogą się różnić w zależności od producenta. Do podanych cen należy doliczyć VAT. Wyłączniki tradycyjne z interfejsem do KNX Wyłączniki z interfejsem KNX: 2x (Gira, Berker)

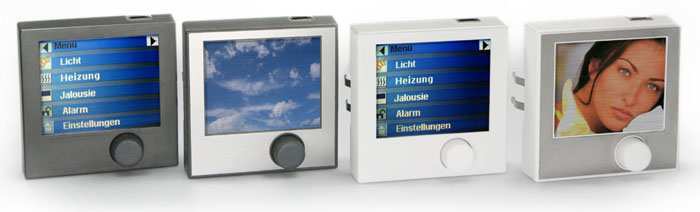

16 Wyświetlacze i panele dotykowe Nazwa: Prosty wyświetlacz diodowy (ABB) Funkcje: informuje o 4 zdarzeniach Materiał: plastik Liczba modeli (kolorów): 18 Funkcje dodatkowe: Cena netto kompletu: 264 EUR Nazwa: Wyświetlacz komunikatów (Merten) Funkcje: informuje o zdarzeniach w domu Materiał: plastik Liczba modeli (kolorów): 18 Funkcje dodatkowe: Cena netto kompletu: 264 EUR Nazwa: Wyświetlacz komunikatów (Arcus-eds) Funkcje: informuje o zdarzeniach w domu, umożliwia sterowanie światłem ściemnianym Materiał: plastik Liczba modeli (kolorów): 1 Funkcje dodatkowe: możliwość wyświetlania tła w formie kolorowego obrazu, dowolna organizacja wyświetlanych komunikatów Cena netto kompletu: 656 EUR Wyświetlacze LCD (Arcus-eds)

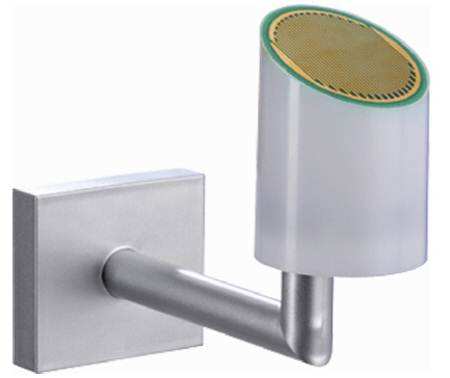

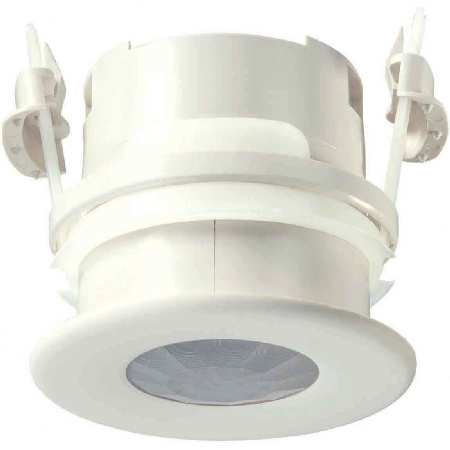

17 Czujka ruchu Inne nazwy: Movement sensor, Movement detector, Wächter-Sensor Załącza światło w momencie przejścia człowieka. Często posiadają blokadę - przełącznik umożliwiający ręczne włączenie lub wyłączenie światła niezależnie od wykrywania ruchu. Cena netto kompletu: EUR (lub 230 EUR produkowana przez firmę Merten, z opcją regulacji czułości przydatna, gdy w domu są zwierzęta) Czujki ruchu z blokadą: ABB, Berker, Busch-Jaeger Czujki ruchu: Gira, Jung, Merten, Theben

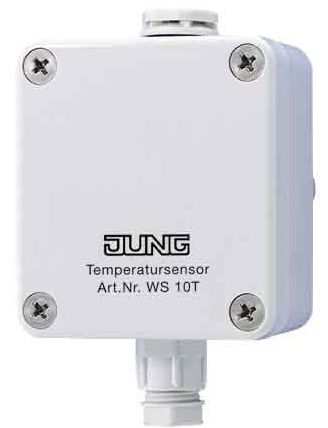

18 Stacje i czujniki pogodowe Stacja pogodowa Inne nazwy: weather sensors, weather station, Kombi-Wettersensor Dzięki zastosowaniu stacji pogodowej (cena netto ok ) system zna informacje na temat warunków pogodowych. W stacjach pogodowych zawarte są różne czujniki: oświetlenia, nasłonecznienia, zmierzchu, wiatru, deszczu, śniegu, mgły, rosy, temperatury, wilgotności, GPS, pozycji Słońca, sygnału zegara atomowego. Więcej informacji w pliku Stacja_pogodowa.pdf. Stacje pogodowe (Berker, Elsner, Jung, Merten) Stacja pogodowa do podłączenia 4-8 niezależnych czujników (Siemens)

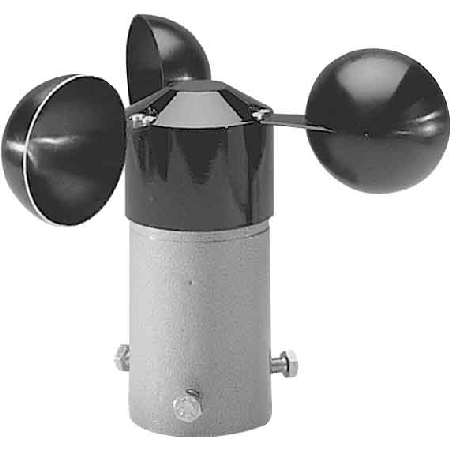

19 Czujniki warunków atmosferycznych uzupełniają urządzenia sterownicze o reakcję na zmianę pogody. Czujnik deszczu powoduje np. zamknięcie okien dachowych, przez co unikamy zalania poddasza. Równocześnie ten sam sygnał blokuje działanie systemu nawadniania ogrodu. Czujnik wiatru powoduje zwinięcie markiz, żaluzji zewnętrznych w przypadku wichury, aby także móc zmniejszyć ryzyko ich zniszczenia. Czujnik oświetlenia powoduje np. zmian ustawienia lamel, żaluzji, a także markiz. W zależności od nasłonecznienia optymalizuje też dopływ światła i ciepła do pomieszczenia. Przy pomocy czujnika natężenia oświetlenia realizowane jest sterowanie oświetleniem na zewnątrz budynku. Czujnik opadów w powiązaniu z czujnikiem temperatury steruje np. podgrzewaniem podjazdu i rynien. Czujniki: jasności (ABB), deszczu (Berker), nasłonecznienia (Elsner), Czujniki: temperatury (Jung), wiatru (Somfy)

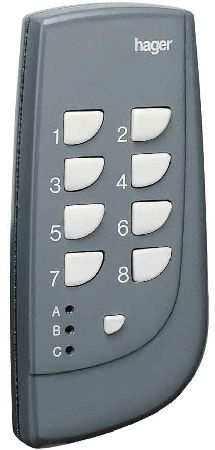

20 Piloty radiowe Służą do swobodnego sterowania wybranymi funkcjami, zapewniają nam wygodę np. podczas oglądania TV możemy włączyć lub wyłączyć światło w pokoju bez konieczności wstawania z fotela i podchodzenia do przycisku. Przydatne zwłaszcza w ogrodzie (np. do sterowania oświetleniem ogrodu, otwarcia bramy gościom podczas grila). Natomiast pilot w samochodzie pozwala nie tylko otworzyć bramę, ale też zapalić światło na podjeździe, podnieść temperaturę w domu, uzbroić alarm (rozbrajanie zaleca się tylko z klawiatury). Odbiornik i piloty radiowe (także z opcją Blueooth) 2x, 4x, 8x, 24x (Hager), 24x (Berker) Komunikator GSM (B+B Automation ) Za pomocą telefonu można kontrolować i sterować funkcjami systemu KNX/EIB z dowolnego miejsca. Pozwala to sprawdzić stan instalacji alarmowej, obwodów prądowych, ogrzewania, itp., a także np. zdalnie włączyć wcześnie rano instalację ogrzewania. Komunikator przekaże też w każdej sytuacji meldunek o awarii ogrzewania, pęknięciu rury, otwartym oknie lub naruszeniu strefy chronionej na telefon właściciela, do sąsiada, miejsca pracy lub do prywatnej firmy ochroniarskiej. Szerszy opis w pliku Komunikator_GSM.pdf

21 Komunikator TV Urządzenie to umożliwia prezentację informacji z systemu KNX na ekranie telewizora. Siedząc wygodnie w fotelu możemy dowolnie zmieniać temperaturę powietrza w pomieszczeniach, sterować roletami, a także ustawiać parametry oświetlenia przy użyciu pilota lub PC. Wszelkie niepokojące zdarzenia czy awarie w systemie ogłaszane są alarmowym sygnałem dźwiękowym. Komunikator TV współpracuje także z zainstalowanymi w domu kamerami, a więc umożliwia oglądanie budynku wewnątrz jak i na zewnątrz oraz kontrolowanie wykonywania poleceń przez systemu np. sprawdzenie czy po zapadnięciu zmierzchu opuściły się rolety i zapaliło światło przy podjeździe do garażu. Cena netto Szerszy opis w pliku Bramka_TV.pdf Web server (Siemens) Szerszy opis w pliku Web_server.pdf

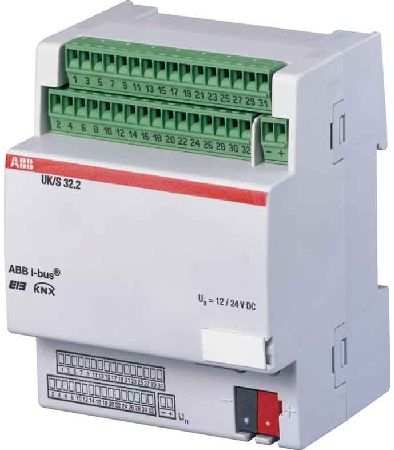

22 Integracja z innymi systemami Integracja z alarmem i kontrolą dostępu Złącze 32x lub 8-4x Inne nazwy wejście/wyjście 32x, Universal Concentrator, universal input/output Integracja Systemu KNX/EIB z systemem alarmowym umożliwia m.in. automatyczne włączanie światła, rolet, gdy czujnik alarmowy wykryje intruza oraz automatyczne powiadomienie policji i ochrony obiektu. Współpraca z centralą alarmową pozwala też na wykorzystanie sygnałów z czujników otwarcia okien, drzwi, czujek ruchu, dymu, zalania etc. Dzięki temu system automatycznie zareaguje na powstałe zagrożenia oraz poinformuje odpowiednie służby. Można również sterować oświetleniem alarmowym wewnątrz i na zewnątrz budynku. Przy pobudzeniu alarmu system KNX/EIB uruchamia lampy rozświetlające cały obszar wokół budynku. Informacje na temat stanu okien zbierane przez centralkę alarmową są także przekazywane do systemu. Dzięki temu otwarcie okna blokuje dla danego pomieszczenia dopływ powietrza z systemu HVAC, co ma wpływ na oszczędność energii. Złącza 32x (Merten, ABB). cena netto ok 500 Szerszy opis w pliku Zlacze_32.pdf

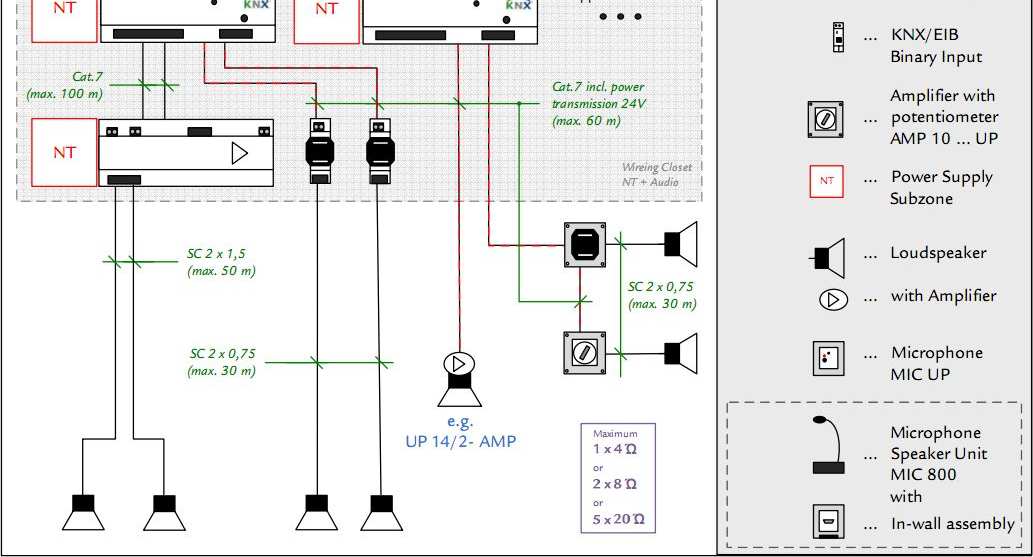

23 Schemat połączenia komponentów systemu Multiroom Audio w systemie KNX

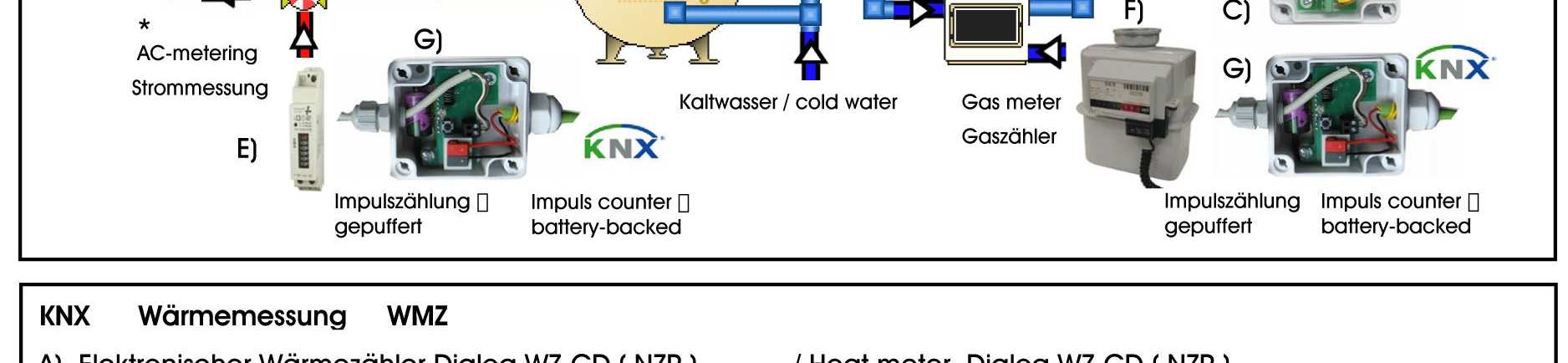

24 Mierniki wody, ciepła Schemat kompleksowego zastosowania mierników energii (Arcus-eds)
