PEŁNA INSTRUKCJA INSTALACJI SYSTEMU MASTER-SLAVE MS765 JEST DOSTĘPNA PO ZALOGOWANIU SIĘ DO STREFY KLIENTA NA STRONIE
|
|
- Henryk Szczepaniak
- 7 lat temu
- Przeglądów:
Transkrypt
1 PANEL OPTIMA MA765 PEŁNA INSTRUKCJA INSTALACJI SYSTEMU MASTER-SLAVE MS765 JEST DOSTĘPNA PO ZALOGOWANIU SIĘ DO STREFY KLIENTA NA STRONIE Instrukcja skrócona instalacji i programowania dla instalatorów (wersja beta) 2013 ELFON
2 1 Informacje ogólne Niniejsza instrukcja zawiera jedynie podstawowe informacje o panelu Optima MA765. Pełna instrukcja Instrukcja obsługi, instalacji i programowania do systemu Optima MS765 jest dostępna pod adresem (Strefa klienta). 2 Panel MA765 Panele MA765 nie mogą pracować samodzielnie jako urządzenia w systemie domofonowym, mogą współpracować jedynie z panelami SL255 oraz z modułami komunikacyjnymi OP-H4MS tworząc system MS765. Do paneli MA765 nie wolno podłączać bezpośrednio unifonów. 3 System MS765 System MS765 (z wykorzystaniem paneli MA765) umożliwia zbudowanie instalacji domofonowej, w której istnieją wejścia nadrzędne (panele MA765), z których można zainicjować połączenie z każdym unifonem w systemie) oraz wejścia podrzędne (panele SL255) które umożliwiają komunikację z lokalną linią unifonów, która składa się z maksymalnie 255 unifonów połączonych równolegle za pomocą przewodu dwużyłowego. Przykładowa struktura instalacji domofonowej, w której użyty może być system MS765 znajduje się na ilustracji 1. Maksymalna liczba lokali obsługiwanych przez system wynosi 765. Do pojedynczej lokalnej linii unifonów można podłączyć do czterech paneli slave. System daje możliwość instalacji 15 lokalnych linii unifonów. W tabeli nr 1 zostały zebrane informacje dotyczące możliwości systemu. Maksymalna sumaryczna liczba lokali 765 Maksymalna liczba wejść nadrzędnych (master) 4 Maksymalna liczba wejść podrzędnych (slave) 60 Maksymalna liczba lokalnych linii unifonów (LU) 15 Maksymalna liczba lokali na jedną LU 255 Maksymalna liczba wejść podrzędnych (slave) związanych z lokalną LU 4 Tabela 1: Możliwości systemu MS765 2
3 Ilustracja 1: Przykładowa instalacja systemu MS765 4 Montaż mechaniczny urządzeń Montaż Ilustracja 2: Zalecana wysokość montażu 3
4 Panel należy zamontować na ścianie budynku, ewentualnie słupku, wykorzystując obudowy natynkowe lub podtynkowe tak, by zminimalizować działanie niekorzystnych czynników atmosferycznych. Zalecany jest montaż na takiej wysokości, by korzystać z niej mogły także dzieci i osoby niepełnosprawne. Montaż podtynkowy panelu W ścianie należy wykon1ać taki otwór aby część podtynkowa swobodnie w nim leżała zwracając uwagę aby wykuty otwór nie był za duży a jego brzegi były maskowane przez ramkę znajdującą się dookoła obudowy podtynkowej. Poprzez tylny otwór wprowadzić przewody przyłączeniowe. Obudowę należy przykręcić przy pomocy 4 wkrętów zwracając uwagę przy dociąganiu śrub aby nie przekrzywić ramki. W przypadku montażu podtynkowego z dodatkowymi modułami należy ramki połączyć za pomocą łącznika poziomego,pionowego lub obu z nich jeśli stosujemy kilka modułów. Montaż natynkowy panelu Obudowę natynkową należy przykręcić do płaskiej powierzchni słupka lub innego elementu konstrukcyjnego przy pomocy wkrętów uprzednio wprowadzając przewody łączeniowe przez tylną ściankę obudowy. Należy zwrócić szczególną uwagę aby otwory przez które może dostać się woda zostały uszczelnione za pomącą np. silikonu itp. Nie należy uszczelniać otworów w dolnej części obudowy, gdyż ich konstrukcja umożliwia swobodne wydostanie się wody która może wpłynąć do obudowy. Montaż modułów OP-H4MS oraz zasilaczy Moduły oraz zasilacze należy zamontować w miejscach nie narażonych na bezpośrednie oddziaływanie wody. Najlepszym miejscem montażu są klatki,piwnice,skrzynki elektryczne itp. Należy zapewnić takie miejsce aby do urządzeń nie miały dostępu osoby niepowołane.przy planowaniu montażu zasilaczy i modułów należy tak zaplanować rozmieszczenie ich aby odległości pomiędzy wszystkimi urządzeniami zapewniały optymalne odległości połączeń zasilających,oraz linii unifonów i magistrali ISB. 4
5 5 Podłączenie Optima MA765 Ilustracja 3: Widok zacisków panelu Panel posiada szereg złącz wykorzystywanych w zależności od stopnia rozbudowania systemu. Na ilustracji 5 przedstawiono widok wyprowadzeń panelu MA765. Ich opis znajduje się w tabeli nr 2. Nazwa Opis Nazwa Opis ~ Zacisk zasilania napięciem zmiennym VG+ ~ Zacisk zasilania napięciem zmiennym VG- EZ~ Zacisk zmiennoprądowy elektorzaczepu IS+ Zacisk interfejsu szeregowego (+) EZ~ Zacisk zmiennoprądowy elektor-zaczepu IS- Zacisk interfejsu szeregowego (-) EZN Zacisk elektrozaczepu, GND Zacisk masy - przy stałej polaryzacji EZP Zacisk elektrozaczepu, GND Zacisk masy + przy stałej polaryzacji NO Przekaźnik (styk) LU Zacisk linii unifonów do mieszkań CON Przekaźnik GND Zacisk masy KE Tabela 2: Opis złącz zewnętrznych panelu Zewnętrzne wyzwalanie (rygla lub przekaźnika) Na ilustracji nr 6 przedstawiono sposób podłaczenia dodatkowych urządzeń do panelu MA765. Więcej informacji dotyczących programowania, obsługi wyjść urządzenia patrz Instrukcja obsługi, instalacji i programowania do systemu Optima MA765. 5
6 Ilustracja 4: Struktura przykładowej instalacjii systemu MS765! Maksymalne wartości prądów i napięć nie powinny przekraczać: 1A 24VAC/DC 6 Zasilanie Optima MA765 Do połączenia panelu Optima z zasilaczem zaleca się użycie przewodu dwużyłowego o przekroju żyły >1mm 2. Długość przewodu zasilającego nie powinna przekraczać wartości zebranych w poniższej tabeli przy zasilaniu zasilaczem AC20 lub AC40 (dostępny w ofercie firmy ELFON). Jeśli długość przewodów zasilających jest większa konieczne jest zwiększenie napięcia zasilacza panela, pamiętając aby nie przekroczyć 15VAC na zaciskach panelu Optima. W tabeli nr 3 przedstawione zostały najważniejsze dane techniczne Optimy MA765. Zasilanie panela Pobór prądu podczas czuwania Pobór prądu podczas rozmowy Dopuszczalne obciążenie wyjścia elektrozaczepu (zaciski EZP i EZN) Maksymalne obciążenie wyjścia dodatkowego (zaciski NO i CON) Temperatura pracy Podświetlenie klawiatury Wymiary części podtynkowej Wymiary części nadtynkowej Wymiary obudowy nadtynkowej Standard RFID 14-15AC 350 ma (bez elektrozaczepu) 450 ma (bez elektrozaczepu) do 700mA 5A 250VAC/30VDC lub 10A 125VAC -25 o - 55 o C białe, dwustopniowe 100x231x30 (mm) 124x258x11 (mm) 100x231x57/48 EM kHz Tabela 3: Dane techniczne Optima MA765 6
7 Ilustracja 5: Schemat ideowy systemu MS765 7

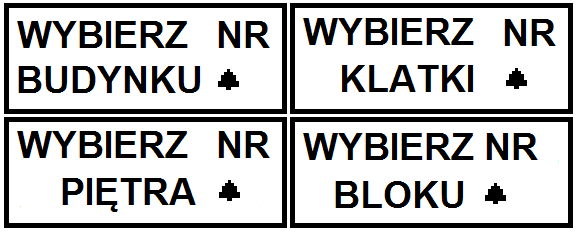

8 7 Nawiązanie połączenia W systemie MS765 są dostępne 3 tryby wybierania: Wybieranie dwuetapowe Domyślny tryb wybierania. W tym trybie domyślnym, powitalny komunikat wyświetlacza to: WYBIERZ NR BUDYNKU. Możliwe jest edytowanie nazwy obiektu poprzez funkcję Nazwa obiektu. Dostępne opcje pozwalają na zmianę komunikatu powitalnego na jeden z przedstawionych na ilustracji 8. Ilustracja 6: Ekrany powitalne panelu MA765 Nawiązanie połączenia z konkretnym lokalem odbywa się w dwóch etapach. Pierwszym etapem jest wybranie jednego ze zdefiniowanych logicznych numerów OP-H4MS, który może być utożsamiany z budynkiem, klatką schodową, piętrem itp. Jeżeli wybrany przez użytkownika numer nie jest zdefiniowanym numerem logicznym OP-H4MS, zostanie to zasygnalizowane komunikatem ZŁY NUMER. W przypadku prawidłowego numeru, na wyświetlaczu pojawi się napis WYBIERZ NR LOKALU. W tym momencie użytkownik ma możliwość wybrania numeru lokalu znajdującego się w obiekcie logicznym (budynek, klatka, piętro itp.). W sytuacji gdy wybrany numer logiczny OP- H4MS nie powtarza się, co oznacza, że nie jest zdefiniowany jednocześnie dla co najmniej dwóch fizycznych adresów OP-H4MS, wybrany numer lokalu zostanie przeszukany tylko w zakresie zdefiniowanym dla tego numeru logicznego OP-H4MS. Jeżeli numer logiczny OP-H4MS powtarza się, wybrany numer lokalu zostanie przeszukany w każdym z odpowiednich zakresów. W obu przypadkach nieodnalezienie numeru lokalu skutkuje wyświetleniem komunikatu ZŁY NUMER. Wybieranie jednoetapowe Powitalny komunikat w tym trybie to: WYBIERZ NR I NACIŚNIJ. Do nawiązania połączenia wystarczy wprowadzenie jednej liczby. Pierwsza cyfra tej liczby określa numer logiczny OP-H4MS, pozostałe są interpretowane jako numer lokalu. Komunikat ZŁY NUMER może oznaczać niepoprawny numer logiczny OP-H4MS lub brak wybranego numeru lokalu w zakresie numeru logicznego. Ustawienie tego trybu jest możliwe tylko wówczas, gdy każdy ze zdefiniowanych numerów logicznych OP-H4MS jest co najwyżej 1-cyfrowy. W przeciwnym razie przy próbie ustawienia tego trybu zostanie wyświetlony komunikat FUNKCJA NIEDOSTĘPNA. Jeżeli którykolwiek z numerów logicznych OP-H4MS zostanie zmieniany na numer 2- lub 3-cyfrowy w momencie, gdy jest ustawiony tryb 1-etapowy, ustawienie trybu wybierania automatycznie zmieni się na tryb 2-etapowy. 8
9 Wybieranie bezpośrednie Powitalny komunikat w tym trybie to: WYBIERZ NR I NACIŚNIJ. Do nawiązania połączenia wystarczy wprowadzenie numeru lokalu. System przeszuka każdy zakres lokali dla zdefiniowanych numerów logicznych OP-H4MS. Komunikat ZŁY NUMER wyświetlony będzie gdy wybrany numer lokalu nie zostanie odnaleziony w żadnym z zakresów. Wybranie trybu bezpośredniego ma sens gdy wszystkie numery lokali obecne w systemie są unikatowe. W panelach master Optima MA765 każde wybieranie numeru obiektu lub numeru lokalu musi być potwierdzone naciśnięciem klawisza. 8 Zasady bezpieczeństwa przy montażu i użytkowaniu Przed otwarciem obudowy panelu należy bezwzględnie odłączyć napięcie zasilania Przed dokonaniem podłączaniem zewnętrznych elementów systemu do zacisków panelu dokładnie sprawdzić prawidłowość połączeń (właściwe zaciski, biegunowość itd.) Unikać zwarć między zaciskami panelu Nie narażać panelu na kontakt z substancjami chemicznymi mogącymi oddziaływać z metalami, plastikami itd. W czasie montażu stosować się do ogólnych zasad BHP 9
10 9 Rozwiązywanie typowych problemów Podczas rozmowy słychać pisk, lub słychać pisk przy odkładaniu słuchawki unifonu W czasie rozmowy słychać przydźwięk sieci energetycznej Panel wyświetla komunikat: <USZK. EEPR> Panel wyświetla komunikat: <USZK. RFID> Panel wyświetla komunikat: <USZK. KLAW> Panel wyświetla komunikat: <ZWAR.LINIA> W pierwszej kolejności zmniejszyć czułość mikrofonu panelu(potencjometr MIKROFON) lub zmniejszyć głośność panelu(potencjometr GŁOŚNOŚĆ). Jeżeli sytuacja dotyczy rozmowy z konkretnym unifonem można spróbować regulacji potencjometru unifonu(nie w każdym modelu). Ewentualnie spróbować ustawić balans (potencjometr BALANS). Za niskie napięcie zasilania centrali. Zwiększyć napięcie zasilania (nie przekraczać 15VAC) Długie przewody zasilające. Zwiększyć przekroje przewodów zasilających. Zbyt mała moc wyjściowa zasilacza centrali. Zwiększyć moc wyjściową. Uszkodzony układ pamięci wewnętrznej centrali. Kontakt z serwisem. Uszkodzony układ czytnika RFID. Kontakt z serwisem. Uszkodzona klawiatura. Kontakt z serwisem. Zwarta linia unifonów. Należy usunąć zwarcie. Uwaga: Po usunięciu zwarcia panel może jeszcze przez 10 s wyświetlać komunikat o zwarciu linii Użycie ogólnego/indywidualnego kodu lub klucza RFID nie otwiera elektrozaczepu, mimo braku informacji o błędnym kodzie lub niezalogowanym kluczu RFID Sprawdzić czy ustawione jest zezwolenie na otwarcie elektrozaczepu odpowiednio kodem ogólnym/indywidualnym czy kluczem RFID Po wybraniu lokalu panel wyświetla komunikat: ZŁY NUMER Po wybraniu lokalu panel natychmiast wraca do wyświetlania komunikatu głównego Unifon nr 1 zostaje czasem wybrany podczas łączenia się z unifonem o innym numerze Wybrany numer nie jest dodany do obsługiwanych zakresów (patrz 4.4 Zasady wprowadzania lokali) Ustawiony jest: zerowy czas zestawiania połączenia w ustawieniach ogólnych, lub zerowy czas dzwonienia w ustawieniach indywidualnych lub zerowy czas dzwonienia dla wybieranego fizycznego numeru unifonu w ustawieniach indywidualnych (patrz Ustawienia indywidualne) Problem pojawiający się w niektórych instalacjach domofonowych. Zmienić adresację unifonu o nr 1 na inną (patrz 4.4 Zasady wprowadzania lokali) Tabela 4: Opis typowych problemów i ich rozwiązań 10
