2 1 1. SPIS ZAWARTOŚCI PROJEKTU: 1. SPIS ZAWARTOŚCI... str USTALENIA FORMALNO PRAWNE... str OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO str OPIS TECHNICZNY.. str Podstawa opracowania str Zakres opracowania. str Dane wejściowe str Opis obwodów telemechaniki i łączności. str Ochrona przeciwporażeniowa. str ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW str ZESTAWIENIE KABLI str ZESTAWIENIE SCHEMATÓW str KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ PROJEKTANTÓW str. 30

3 2 2. USTALENIA FORMALNO-PRAWNE Rozwiązania zawarte w niniejszym projekcie stanowią wyłączną własność firmy Energocenter Sp. z o. o. i mogą być stosowane wyłącznie do celu określonego umową zawartą pomiędzy Inwestorem i Wykonawcą. Powielanie lub/i udostępnianie rozwiązań osobom trzecim lub/i wykorzystanie projektu do innych celów może nastąpić tylko na podstawie pisemnego zezwolenia z zastrzeżeniem wszystkich skutków prawnych. Projekt opracowano stosownie do obowiązujących uzgodnień i warunków jego realizacji aktualnych w dniu oddania projektu Zamawiającemu.

4 3 3. OŚWIADCZENIE PROJEKTANTA My niżej podpisani projektanci zgodnie z art. 20 ust 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. Nr. 243 z 2010r. waz z późniejszymi zmianami) niniejszym oświadczamy, że projekt wykonawczy pt.: - Telemechanika Sporządzony dla: TAURON Dystrybucja S.A. Kraków ul. Zawiły 62 Oddział w jeleniej Górze ul. Bogusławskiego 32 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Stefan Kotlarz: Nr uprawnień: 154/82/KT Nr członkowski izby zawodowej: SLK/IE/0937/03 Przemysław Chrzanowski Nr uprawnień: OPL/0363/PWOE/07 Nr członkowski izby zawodowej: OPL/IE/0024/08

5 4 4. OPIS TECHNICZNY 4.1. Podstawa opracowania Podstawą opracowania jest umowa nr podpisana dnia 5 marzec 2012 roku, zawarta pomiędzy TAURON Dystrybucja S.A. z siedzibą w Krakowie przy ul. Zawiły 65L, przy ul. Bogusławskiego 32, a firmą Energocenter Sp. z o.o. Katowice, ul. Sienna Zakres opracowania Niniejsze opracowanie dotyczy modernizacji obwodów telemechaniki na stacji R zabudowę nowej szafy telemechaniki ze Starownikiem SPRECON FT1 - zabudowę nowej szafy łączności FT5 - przeniesienie istniejącej ETN-4 do nowego pomieszczenia telemechaniki - połączenia przekaźników zabezpieczeń ze sterownikiem telemechaniki - połączenia obwodów łącza inżynierskiego 4.3. Dane wejściowe Niniejsza dokumentacja opracowana została w oparciu o następujące materiały: - Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej - Wizja lokalna na obiekcie oraz szczegółowe ustalenia z Inwestorem - Dokumentacja techniczna stacji związana z zakresem nn opracowania - Karty katalogowe zastosowanych aparatów i urządzeń oraz ustalenia z ich producentami - Warunki techniczne jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie instalacji i ochrony przeciwporażeniowej zawarte w: a) Polska Norma PN-IEC60364 Instalacje elektryczne w obiektach budowlanych. c) Polska Norma PN-E-05115:2002 Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1kV Opis obwodów telemechaniki i łączności Opis stanu istniejącego Stacja R-318 Świętoszów jest stacją redukcyjną zasilaną, zasilaną z odczepu linii 110kV S-318. Stacja składa się z pola transformatorowego 110kV, stanowiska z transformatorem 110/20kV i zabudowanej w kontenerze 6 polowej rozdzielni 20kV. Obwody telemechaniki i łączności zabudowane są w kontenerze nastawni stacji Opis projektowanego układu W ramach modernizacji stacji R-318 Świętoszów w nowym kontenerze zostało wydzielone osobne pomieszczenie Łączności i Telemechaniki, w którym przewidziano miejsce na zabudowę 5 szaf. Projektowany system zapewnia komunikację sterownika z komputerem w nastawni stacji (wyprowadzone gniazdo, w nastawni przewiduje się komputer przenośny laptop). Transmisja danych do zakładu energetycznego odbywa się za pomocą modemu GPRS (podstawowa droga transmisji), po sieci LAN za pomocą istniejącej radiolinii (rezerwowa droga transmisji).

6 5 Istniejące urządzenie ETN-4 należy przenieść ze starego budynku i zainstalować w pomieszczeniu Łączności i Telemechaniki na istniejącym stojaku, układ przenieść w stosunku 1:1. Szafa FT1 Urządzenia telemechaniki zaprojektowano i zabudowano w jednej szafie typu SZB produkcji firmy ZPAS, o wymiarach 2200x600x600 (wys.x sze.x gł.) umieszczonej w pomieszczeniu Łączności i Telemechaniki. Układ zainstalowany jest w obudowie wewnętrznej o stopniu ochrony IP20, umożliwiającej dostęp do urządzeń poprzez dwie pary drzwi zamontowanych z przodu i z tyłu szafy. Przednie drzwi są częściowo przeszklone. Tylne drzwi są pełne. Przewody do obudowy wprowadzane są od dołu szafy poprzez przepust z włókniną znajdujący się w podłodze. Obudowa obsadzona jest na cokole, z zdejmowalnymi zaślepkami. Aby utrzymać optymalne warunki pracy dla zainstalowanych wewnątrz urządzeń, szafa została dodatkowo wyposażona w cztery wentylatory wyciągowe zabudowane w dachu szafy. Szafa FT1 zawiera: 1. Sterownik stacyjny SPRECON-E-C96 Zaprojektowano Koncentrator telemechaniki firmy Sprecher spełniający poniższe funkcje: - rozdzielczość całym systemie w odniesieniu do wszystkich sygnałów systemu wynosi 1ms - rozdzielczość czasowa rejestracji zdarzeń: 1 ms ( przy komunikacji cyfrowej z urządzeniem podrzędnym, cecha czasu będzie czytana z urządzenia podrzędnego i transmitowana do systemu nadrzędnego, - nadawanie cechy czasu odbywa się lokalnie (na kratach wejść binarnych w urządzeniu), - reakcja na zmiany sygnalizacji poniżej 1 sek. - koncentrator współpracuje z układem nadrzędnym Prins - koncentrator w obudowie modułowej umożliwiający dowolna rozbudowę o porty komunikacyjne - dowolność instalacji kart w slotach wykrywanie kart automatycznie - wymiana interfejsów komunikacyjnych możliwa jest bez zmiany wymiany głównych komponentów i update u oprogramowania urządzenia - programowana możliwość zmiany parametru portu światłowodowego: 0/1 - urządzenie wyposażone jest w panel diagnostyczny obrazujący pracę każdego portu komunikacyjnego, - możliwość zdalnego i lokalnego (łącze szeregowe i Ethernetowe) podglądu stanu pracy wszystkich urządzeń podłączonych do systemu - interface Ethernetowy umożliwiający dostęp kilku użytkowników do koncentratora w tym samym czasie, - porty sieciowe umożliwiają ustawienie adresu TCPIP, pozyskanie adresu poprzez DHCP/BOOTP, Subnetmask, Gateway, Broadcast mask, - dowolna konfiguracja struktury zdarzenia - dowolna konfiguracja sposobu tworzenia wielkości bufora danych dla zdarzeń - możliwość pobierania listy zdarzeń za pośrednictwem interface u szeregowego (RS232) i ethernetowego 10/100 Base-TX, 100Base-FX - koncentrator wyposażony w odrębny bufor zdarzeń systemowych dotyczących błędów w komunikacji i problemów związanych ze sprzętem - wielkość bufora zdarzeń dowolnie konfigurowalna

7 6 - synchronizacja urządzeń IED z zegara GPS, systemu nadrzędnego lub serwera NTP. - koncentrator wyposażony w bloki przekroczeń - możliwość parametryzacji, skalowania i konwersji pomiarów do różnych formatów - możliwość tworzenia wirtualnych liczników z dowolnych pomiarów lub wartości binarnych - czytanie pomiarów w grupach dla zadanych czasów - możliwość przesyłania pomiarów: cyklicznie, spontanicznie lub na żądanie - grupowanie sygnałów oraz blokowanie grup sygnałów od dowolnego zdarzenia - tworzenie grup alarmowych - cztery progi alarmowe dla każdej wartości analogowej - każdy kanał transmisji umożliwia ustawienie innych parametrów zarówno, co do typu protokołu jak i parametrów transmisji - możliwość współpracy w gorącej redundancji z innym urządzeniem wraz z kontrolą pracy innego urządzenia - możliwość nadania priorytetów każdemu sygnałowi - koncentrator wyposażony w wbudowany ring optyczny do protokołów ethernetwych - filtracja sygnałów binarnych - możliwość tworzenia systemów diagnostycznych na bazie automatyk cyklicznych i edytora PLC zgodnego z normą IEC w wersji pełnograficznej - blokowanie sygnałów wysłanych do sytemu nadrzędnego - interfac y komunikacyjne wbudowane w koncentrator - dwa niezależne porty Ethernetowi umożliwiające połączenie przy użyciu protokołu IEC lub IEC61850, synchronizacja sterowników poprzez protokół NTP - koncentrator wyposażony w port do zdalnego serwisowania przez sieć LAN (TCP/IP) jak również RS232/Modem - podgląd transmisji w urządzeniach wej/wyj. - możliwość tworzenia połączeń z koncentratorami stacyjnymi i zabezpieczeniami różnych firm - możliwość konwersji wielu protokołów - obsługa protokołów zabezpieczeń i urządzeń zaprojektowanych na stacji (ujęto w pozostałych tomach dokumentacji) - oprogramowanie umożliwiające analizę protokołów szeregowych: MODBUS RTU, IEC , DNP 3.0, IEC , IEC , IEC61850 Łącze dyspozytorskie po protokole IEC należy wprowadzić poprzez łączówkę X88 do szafy FT5 do urządzenia PDH na kartę CPF2 slot 6 interfejs CIM nx64v24 Kanał nr 1 Łącze dyspozytorskie po protokole IEC należy wprowadzić do switcha CGS 2520 w szafie FT5 poprzez PatchPanel RJ45. Łącze dyspozytorskie po protokole IEC ponadto należy wprowadzić do modemu ER75i w szafie FT5. Kanał inżynierski koncentratora po protokole IEC61850 należy wprowadzić do switcha ethernetowego EDS205A w szafie FT5 Szafa FT2 Szafa rezerwowa, o takich samych parametrach jak szafa FT1. Szafa FT3 Szafa napięć gwarantowanych 230V AC, 48V DC i 24V DC opisana w tomie 8 i 9.

8 7 Szafa FT4 Szafa rezerwowa, o takich samych parametrach jak szafa FT1. Szafa FT5 Urządzenia łączności zaprojektowano i zabudowano w jednej szafie typu SZB produkcji firmy ZPAS, o wymiarach 2200x600x600 (wys.x sze.x gł.) umieszczonej w pomieszczeniu Łączności i Telemechaniki. Układ zainstalowany jest w obudowie wewnętrznej o stopniu ochrony IP20, umożliwiającej dostęp do urządzeń poprzez dwie pary drzwi zamontowanych z przodu i z tyłu szafy. Przednie drzwi są częściowo przeszklone. Tylne drzwi są pełne. Przewody do obudowy wprowadzane są od dołu szafy poprzez przepust z włókniną znajdujący się w podłodze. Obudowa obsadzona jest na cokole, z zdejmowalnymi zaślepkami. Aby utrzymać optymalne warunki pracy dla zainstalowanych wewnątrz urządzeń, szafa została dodatkowo wyposażona w cztery wentylatory wyciągowe zabudowane w dachu szafy. Szafa FT5 zawiera: 1. Urządzenie PDH firmy SIEMENS wg następującej konfiguracji: Konfiguracja urządzenia PDH R-318 Świętoszów R-318 Konfiguracja FMX-ów ilość 1 Backplane półki MXS19C Siemens 1 2 Pokrywa MXS19C 1 3 SUE 1 4 CUD Central unit Drop Insert 1 5 CPF CIM-nx64V SUB UAC Kable i materiały montaż Materiały montażowe dla rozszycia FMX 1 11 Montaż wyposażeń FMX 1 12 Uruchomienie wyposażeń FMX 1 13 Integracja urządzeń z istniejącą siecią 1 14 Wykonanie testów funkcjonalnych 1 15 Konfiguracja systemu nadzoru 1 16 Zapasowa karta UAC Zapasowa karta SUB Zapasowa karta CUD 1 19 Zapasowa karta SUE 1 Upgrade oprogramowania Accesintegrator na stanowisku nadzoru jeśli dostępny 1 20 Wszystkie karty należy rozszyć za pomocą łączówek rozłącznych firmy KRONE typu LSA-PLUS 2/10 Należy zabudować 18 łączówek LSA-PLUS 2/10 w 2-óch magazynach VOICE UK 19 3U (3x5)

9 8 Sygnał E1.a 2Mbits z karty CUD należy wprowadzić do istniejącej radiolinii w kontenerze RBS. Sygnał E1.b 2Mbits z karty CUD należy wprowadzić do multipleksera światłowodowego BITSTREAM OBERON na wejście E1.1 Do kontenera RBS należy ułożyć kabel XzTKMXpw 10x4x0,8 do połączeń między łączówkami. 2. Switch CISCO CGS TC Switch posiada 24 wejścia ETHERNET (RJ45). Posłuży on do powiązania łącza dyspozytorskiego, łącza inżynierskiego i sieci strukturalnej z istniejącą radiolinią. Podłączenia do switcha wykonać poprzez PATCHPANEL 24xRJ45 kat.6. za pomocą Patchcordów PowerCAT 6. Alarm wyprowadzić na łączówkę X98 a następnie wprowadzić do systemu nadzoru ZSN-3 w kontenerze RBS. Do switcha wprowadzić połączenia ze sterownikami napięcia gwarantowanego z szafy FT3 Do kontenera RBS należy ułożyć 3 skrętki FTPw/d/PE/kat.6/żel/M. Sieć strukturalną należy wprowadzić do switcha z poszczególnych pomieszczeń kontenera. Punkty logiczne (2xRJ45) zaprojektowano w poniższych pomieszczeniach: - Rozdzielnia 20kV 1 punkt logiczny - Nastawnia 1 punkt logiczny + 1 punkt elektryczno-logiczny - Pomieszczenie socjalne 1 punkt logiczny - Pomieszczenie Łączności i Telemechaniki 1 punkt elektryczno-logiczny. Całą sieć strukturalną prowadzić za pomocą skrętki F/FTP (PIMF) kat.6 z podwójnie skręconym separatorem par transmisyjnych. Gniazda w pomieszczeniach należy wykonać w oparciu o moduły ekranowane typu keystone zamocowane za pośrednictwem adaptera 45x45mm z przesłoną przeciwkurzową. Dodatkowo w gnieździe w nastawni i pomieszczeniu łączności zostanie zabudowane gniazdo elektryczne dedykowane czerwone z blokadą. Te gniazda muszą być w obudowie natynkowej 2M, pozostałe 1M. Instalację prowadzić przy suficie kanału kablowego. w oddzielnych zamkniętych listwach PCV, z przegrodą na kabel dla gniazda elektrycznego dedykowanego. Punkty logiczne mocować na wysokości 30cm. Punkty logiczne należy odpowiednio oznaczyć po stronie gniazda i switcha. Rozmieszczenie punktów logicznych przedstawiono w tomie Multiplekser Bitstream Oberon 4. Multiplekser Bitstream RSMUX-FO

10 9 5. Przełącznicę światłowodową PS-19/24 1U wraz z szufladą zapasu SZ-19/1U Pomiędzy kontenerem RBS należy ułożyć światłowód 9/125, A-DQ(ZN)B2Y(Z- XOTKtdD) 12J (2x6) 4,0kN z końcówkami E2000/APC po obu stronach. 6. Modem GPRS ER75i 7. Konwerter MOXA Nport Switch Ethernetowy EDS205A 9. Gniazdo serwisowe Wszystkie powyższe urządzenia zostaną zasilone bezpośrednio z szafy FT3 napięć gwarantowanych. Kontener RBS W kontenerze RBS w szafie radiolinii należy zabudować następujące urządzenia: 1. Multiplekser Bitstream Oberon 2. Multiplekser Bitstream RSMUX-FO 3. Przełącznicę światłowodową PS-19/24 1U wraz z szufladą zapasu SZ-19/1U 4. Łączówka rozłączna LSA-PLUS KRONE 2/10 5szt. Urządzenia zasilić z istniejącego panelu dystrybucji napięć. Dla poprawnego działania komunikacji poprzez modem GPRS, należy zabudować koncentrator SPRECON-E-G92 w Oddziałowej Dyspozycji Ruchu w Jeleniej Górze. Nowy koncentrator należy połączyć z systemem PRINS poprzez Ethernet oraz IEC

11 10 Lista sygnałów telemechaniki SYGNALIZACJA - telemechanika R-110kV protokół IEC Aparat Nazwa/ Opis sygnału Status sygnału UWAGI Lp. w polu 1 (10) 0 (01) 1. Wyłącznik Q1 Zamkn. Otwarty ZAŁĄCZONY 2. Wyłącznik Q1 BŁĄD SYGNALIZACJI 3. Odłącznik liniowy Q11 Zamkn. Otwarty ZAMKNIĘTY 4. Odłącznik liniowy Q11 BŁĄD SYGNALIZACJI 5. Uziemnik liniowy Q21 Zamkn. Otwarty ZAMKNIĘTY 6. Uziemnik liniowy Q21 BŁĄD SYGNALIZACJI 7. Pobudzenie Aw 8. Brak zazbrojenia wyłącznika 9. Zdalne sterowanie Wyłączn. Q19 Odstaw. Załącz. 10. Zanik nap. sterowniczego POLE 110kV 11. Zanik napięć w obwodach ogrzewania MiCOM P139 (A31) Telesterowanie Brak ciągłości obwodu wyłączającego CW1 Odbiok. Zadział. Zablok. Skasow. 14. Brak ciągłości obwodu wyłączającego CW2 (rezerwa) 15. Pobudz. zabezp. I>; 1-stopień 16. Zadział. zabezp. I>; 1-stopień 17. Pobudz. zabezp. I>>; 2-stopień 18. Zadział. zabezp. I>>; 2-stopień 19. Pob. zabezp. ziemnozw. Io; 1-st. 20. Zadział. zabezp. ziemnozw. Io; 1-st. 21. Pob. zabezp. ziemnozw. Io; 2-st. 22. Zadział. zabezp. ziemnozw. Io; 2-st. 23. Pobudz. zabezp. naprąd. bezzwłocznego 24. Zadział. zabezp. naprąd. bezzwłocznego 25. Zadziałanie zabezp. Gazow-przepustowego 1-st. 26. Zadział. zabezp. Gazow-przepustowego 2-st. 27. Zadział. zabezp. Gazow-przepustowego przeł.zaczepów 28. Zadział. zab. Ciś. zawór bezpiecz. (rezerwa) 29. Zadział. zab. Wypływ oleju z konden. (rezerwa) 30. Wyłaczenie pola przyciskiem Aw 31. POLE 110kV Otwarcie wyłącznika z szafki FS Temperatura oleju transf. 1-st. MiCOM P (A31) Temperatura oleju transf. 2-st. 34. Zanik nap. Gwarant 230V~ 35. Zakł. w obwodach zasilania wył. Q1 36. Zakł. w obwodach zasilania łaczników Q11, Q Telesterowanie Odbiok. Zablok. 38. Zabezpieczenie MiCOM P139 - brak łączności z koncentratorem 39. POLE 110kV Zadziałanie zabezpieczenia róźnicowego I -st 40. Zadziałanie zabezpieczenia róźnicowego II -st 41. MiCOM P632 Zabezpieczenie MiCOM brak łączności z (A32) koncentratorem 42. POLE 110kV Automatyka ARN zablokowana Załączona regulacja ręczna 43. UTX RNT2 Załączone sterowanie lokalne zaczepu

12 (A41) Zanik nap. pomocniczego 100V~ Przekroczenie dop. wartości na szynach R-15kV 45. odstawienie zasilania łacznika zaczepów 46. zadziałanie blokady podnapięciowej 47. zadziałanie blokady nadnapięciowej 48. zadziałanie blokady nadprądowej 49. przekroczony czas biegu silnika PZ 50. uszkodzenie regulatora 51. bieg przełącznika zaczepów w górę 52. bieg przełącznika zaczepów w dół Regulator UTXvRNT brak łączności z koncentratorem Lp. 1. Aparat w polu Wyłącznik Q1 STEROWANIE - telemechanika R-110kV protokół IEC Nazwa/ Opis sygnału Status sygnału UWAGI Otwórcie 2. Wyłącznik Q1 Zamknięcie 3. POLE 110kV Odłacznik liniowy Q11 Otwórcie 4. Odłacznik liniowy Q11 Zamknięcie MiCOM P (A31) Uziemnik liniowy Q21 Otwórcie 6. Uziemnik liniowy Q21 Zamknięcie 7. Kasowanie sygn. zabezpieczenia kasuj 8. Automatyka ARN Zablokój 9. POLE 110kV Automatyka ARN Odblokój 10. UTX RNT2 (A41) ARN sterowanie PZ Zaczep w górę 11. ARN sterowanie PZ Zaczep w dół

13 12 POMIARY - telemechanika R-110kV Aparat Nazwa/ Opis sygnału Jednostka UWAGI Lp. w polu 1. Pomiar prądu fazy IL1 A POLE 110kV 2. Pomiar prądu fazy IL2 A IEC MiCOM P139 Pomiar prądu fazy IL3 A 4. (A31) Prąd ziemnozwarciowy Io A 5. Moc czynna P3 W 6. Moc bierna Q3 Var 7. Częstotliwość Hz 8. Pomiar prądu fazy IL1 A 9. Pomiar prądu fazy IL2 A POLE 110kV 10. Pomiar prądu fazy IL3 A PECA 301 (P31) Pomiar napiecia U L1 Pomiar napiecia U L2 V V 13. Pomiar napiecia U L2 V 14. Pomiar napiecia U L1-2 V 15. Pomiar napiecia U L2-3 V 16. Pomiar napiecia U L3-1 V Pomiar prądu fazy IL1 A 17. POLE 110kV (20kV) 18. Pomiar napiecia U L1-3 (20kV) V UTX RNT2 (A41) 19. Pozycja zaczepu ModBus IEC SYGNALIZACJA - telemechanika centralna sygnalizacja zakłóceń protokół IEC Aparat Nazwa/ Opis sygnału Status sygnału UWAGI Lp. w polu 1 (10) 0 (01) 1. Zanik nap. sterowniczego - R-110kV 2. Zanik nap. sterowniczego - R-110kV 3. Zanik nap. Sygnalizacyjnego (+)(-) - R-110kV 4. Uszkodzenie Micom P632 - R-110kV 5. Zadziałanie Micom P632 - R-110kV 6. Uszkodzenie Micom P139 - R-110kV 7. Zadziałanie Micom P139 SZAFA FR1 - R-110kV 8. R-110kV - Zadział zab. Transf. MSA-9 Bucholtz 1 st. 9. (A51) R-110kV - Zadział zab. Transf. Bucholtz 2 st. 10. R-110kV - Zadział zab. Transf. Bucholtz przełacznika zaczepów 11. R-110kV - Zadział zab. Transf. Temperatura 1 st. 12. R-110kV - Zadział zab. Transf. Temperatura 2 st. 13. Zanik napiecia n aprzełaczniku zaczepów 14. Uszkodzenie UTXvRNT2 15. R-110kV - Sygnał zbiorczy Aw 16. R-110kV - Sygnał zbiorczy Al 17. R-110kV - Sygnał zbiorczy Up

14 13 SYGNALIZACJA - telemechanika centralna sygnalizacja zakłóceń protokół IEC Aparat Nazwa/ Opis sygnału Status sygnału UWAGI Lp. w polu 1 (10) 0 (01) Zanik napiecia zasil pomocniczego w układznie 18. pomiarowym 19. R-20kV - Sygnał zbiorczy Aw 20. R-20kV - Sygnał zbiorczy Al 21. R-20kV - Sygnał zbiorczy Up 22. R-20kV - Zadziałanie automatyki ZS 23. R-20kV - Zadziałanie automatyki LRW 24. Zakłócenie w jednym z pól 20kV 25. R-20kV - Zadziałanie SCO Zanik nap. sterow regulatora zaczepów 27. R0,4kV SZR odsatwiony 28. R0,4kV SZR załaczony 29. R0,4kV SZR zadziałanie 30. R-220VDC - Doziemienie SZAFA FR1 R-220VDC / Prostownik Alarm Awaria zasilacza MSA-9 R-220VDC / Prostownik Alarm (A51) Brak zasilania AC 33. R-220VDC / Prostownik Alarm 3 Napiecie poza tolerancją 34. R-220VDC / Prostownik Alarm 4 Brak ciagłości obwodwo baterii 35. R-230VAC / Falownik - Nap. Gwar. Alarm 4 - zbiorczy 36. R-230VAC / Falownik - Nap. Gwar. Alarm 2 praca z baterii 37. R-48VDC / ZAS. Buforowy Alarm 4 - zbiorczy 38. R-48VDC / ZAS. Buforowy Alarm 2 praca z baterii 39. R-24VDC / ZAS. Buforowy Alarm 4 - zbiorczy 40. R-24VDC / ZAS. Buforowy Alarm 2 praca z baterii 41. R24VDC - Doziemienie

15 14 SYGNALIZACJA - telemechanika R-20kV protokół IEC Aparat Nazwa/ Opis sygnału Status sygnału UWAGI Lp. w polu 1 (10) 0 (01) 1. Wyłącznik Q2 ZAŁĄCZONY 2. Wyłącznik Q2 BŁĄD SYGNALIZACJI 3. Uziemnik Q12 ZAMKNIETY 4. Uziemnik Q12 BŁĄD SYGNALIZACJI 5. Uszkodz. Obwodów pomiar. 3Uo 6. Uszkodz. Obwodów pomiar. 100V AC 7. Brak ciągłości obwodu wyłączającego CW1 8. Brak ciągłości obwodu wyłączającego CW2 9. Pob. zabezp. Nadprądowego I>; 1-st. 10. Zadział. zabezp. Nadprądowego I>; 1-st. 11. Pob. zabezp. Nadprądowego I>>; 2-st. 12. Zadział. zabezp. Nadprądowego I>>; 2-st. 13. Pob. zabezp. Nadprądowego ziemnozwarciowego Io; 1-st. 14. Zadział. zabezp. Nadprąd. ziemnozwarciowego Io; 1-st. 15. Pob. zabezp. Nadprądowego ziemnozwarciowego Io; 2-st. 16. Zadział. zabezp. Nadprąd. ziemnozwarciowego Io; 2-st. 17. SZAFA FS01 Pob. zabezp. Nadprądowego bezwłocznego Transformator 18. Zadział. zabezp. Nadprądowego bezzwłocznego zasilajacy 19. Zadział. zabezp. Nadnapięciowego U> MiCOM P139 (A33) Pobudzenie Aw Wyłączenie od LRW Zadział. Zadział. Skasow. Skasow. 22. Odstawienie LRW 20kV 23. Odstawienie zabezpieczenia szyn 20kV 24. Zadziałanie zabezpieczenia szyn 20kV 25. Zanik napiecia zabezpieczenia szyn i LRW 26. Wyłączenie wyłącznika z klawiarury MiCOM P Załączenie wyłącznika z klawiarury MiCOM P Obecność napiecia SN na kablach zasilających 29. Wyłączenie wyłącznika z telemechaniki 30. Załączenie wyłącznika z z telemechaniki 31. Wózek wyłacznik - PRÓBA 32. Wózek wyłacznik - PRACA 33. Brak zazbrojenia wyłącznika 34. Zanik napiecia +B / -B 35. Zanik nap. Sygnalizacyjnego (+) (-) 36. Wewnętrzne uszkodzenie zabezpieczenia 37. Zabezpieczenie MiCOM P139 - brak łączności z koncentratorem

16 15 SYGNALIZACJA - telemechanika R-20kV protokół IEC Aparat Nazwa/ Opis sygnału Status sygnału UWAGI Lp. w polu 1 (10) 0 (01) 38. Wyłącznik Q2 ZAŁĄCZONY 39. Wyłącznik Q2 BŁĄD SYGNALIZACJI 40. Uziemnik Q12 ZAMKNIETY 41. Uziemnik Q12 BŁĄD SYGNALIZACJI 42. Uszkodz. Obwodów pomiar. 3Uo 43. Uszkodz. Obwodów pomiar. 100V AC 44. Brak ciągłości obwodu wyłączającego CW1 45. Brak ciągłości obwodu wyłączającego CW2 46. Pob. zabezp. Nadprądowego I>; 1-st. 47. Zadział. zabezp. Nadprądowego I>; 1-st. 48. Pob. zabezp. Nadprądowego I>>; 2-st. 49. Zadział. zabezp. Nadprądowego I>>; 2-st. 50. Pob. zabezp. Nadprądowego ziemnozwarciowego Io; 1-st. 51. Zadział. zabezp. Nadprąd. ziemnozwarciowego Io; 1-st. 52. Pob. zabezp. Nadprądowego ziemnozwarciowego Io; 2-st. SZAFA FS Zadział. zabezp. Nadprąd. ziemnozwarciowego Io; 2-st. TPW 54. Pob. zabezp. Nadprądowego bezwłocznego MiCOM P139 (A33) Zadział. zabezp. Nadprądowego bezzwłocznego Zadział. zabezp. Nadnapięciowego U> Zadział. Zadział. Skasow. Skasow. 57. Pobudzenie Aw 58. Pobudzenie LRW 20kV 59. Pobudzenie zabezpieczenia szyn 20kV 60. Wyłączenie wyłącznika z klawiarury MiCOM P Załączenie wyłącznika z klawiarury MiCOM P Obecność napiecia SN na kablach zasilających 63. Wyłączenie wyłącznika z telemechaniki 64. Załączenie wyłącznika z z telemechaniki 65. Wózek wyłacznik - PRÓBA 66. Wózek wyłacznik - PRACA 67. Brak zazbrojenia wyłącznika 68. Zanik napiecia +B / -B 69. Zanik nap. Sygnalizacyjnego (+) (-) 70. Wewnętrzne uszkodzenie zabezpieczenia 71. Zabezpieczenie MiCOM P139 - brak łączności z koncentratorem

17 16 SYGNALIZACJA - telemechanika R-20kV protokół IEC Aparat Nazwa/ Opis sygnału Status sygnału UWAGI Lp. w polu 1 (10) 0 (01) 72. Wyłącznik Q2 ZAŁĄCZONY 73. Wyłącznik Q2 BŁĄD SYGNALIZACJI 74. Uziemnik Q12 ZAMKNIETY 75. Uziemnik Q12 BŁĄD SYGNALIZACJI 76. Stycznik dławika L201 ZAMKNIĘTY 77. Uszkodz. Obwodów pomiarowych 3Uo 78. Uszkodz. Obwodów pomiarowych 100V AC 79. Brak ciągłości obwodu wyłączającego CW1 80. Brak ciągłości obwodu wyłączającego CW2 81. Pob. zabezp. Nadprądowego I>; 1-st. 82. Zadział. zabezp. Nadprądowego I>; 1-st. 83. Pob. zabezp. Nadprądowego I>>; 2-st. 84. Zadział. zabezp. Nadprądowego I>>; 2-st. 85. Pob. zabezp. Nadprądowego ziemnozwarciowego Io> 86. Zadział. zabezp. Nadprądowego ziemnozw.io> 87. Zadział. Zabezp. Nadnapięciowego U> 88. Zadział. Zabezp. od asymetrii prądowe Ineg> SZAFA FS Transformator Pobudzenie Aw 90. Uziemiający Pobudzenie LRW 91. Wystawienie sygnału blokady ZS MiCOM P Wyłączenie przyciskiem Aw (A33) 93. Wyłączenie wyłącznika z klawiarury MiCOM P Załączenie wyłącznika z klawiarury MiCOM P Wyłączenie wyłącznika z telemechaniki 96. Załączenie wyłącznika z z telemechaniki 97. Załaczone sterowanie Lokalne/zdalne 98. Załaczone sterowanie Lokalne 99. Obecność napiecia SN na TPW 100. Wózek wyłacznik - PRÓBA 101. Wózek wyłacznik - PRACA 102. Brak zazbrojenia wyłącznika 103. Zanik napiecia +B / -B 104. Transf. TPW1 - Zadziałanie Bucholta 1-st Transf. TPW1 - Zadziałanie Bucholta 2-st Dławik zwarc. L201 - Zadziałanie Bucholta 1-st Dławik zwarc. L201 - Zadziałanie Bucholta 2-st Automatyka AWSC - ZABLOKOWANA 109. Automatyka AWSC - ODBLOKOWANA 110. Automatyka AWSC - PRÓBA DZIAŁANIA 111. Automatyka AWSC ZAMKNIĘCIE stycznika WS 112. Automatyka AWSC OTWARCIE stycznika WS 113. Pobudzenie automatyki AWSC od zabezpiecz. SZAFA FS03 ziemnozwarciowego Io 114. Transformator pobudzenie automatyki AWSC od zabezpieczenia Uziemiający Uo> 115. Brak zazbrojenia wyłącznika MiCOM P Zanik nap. Sygnalizacyjnego (+) (-) (A33) 117. Wewnętrzne uszkodzenie zabezpieczenia 118. Zabezpieczenie MiCOM P139 - brak łączności z koncentratorem

18 Automatyka AWSC - ZABLOKOWANA 120. Automatyka AWSC - ODBLOKOWANA 121. Ręczne przełaczenierdzenia dławika w GÓRĘ 122. Ręczne przełaczenierdzenia dławika w DÓŁ 123. SZAFA FR3 Blokada regulacji od zadziałania zabezpieczenia w polu Transformator 124. Pozycja skrajna rdzenia dławika położenie maksymalne Uziemiający 125. Pozycja skrajna rdzenia dławika położenie minimalne REG-DP (A27) Doziemienie w sieci 20kV Zakłócenie zbiorcze w układzie regulacji Zadział. Zadział. Skasow. Skasow Załaczenie stycznyka rezystora wymuszajacego AWSC 129. Wewnętrzne uszkodzenie przekaźnika 130. Przekaźnik REG-DP - brak łączności z koncentratorem Lp Aparat w polu SYGNALIZACJA - telemechanika R-20kV protokół IEC Nazwa/ Opis sygnału Status sygnału UWAGI 1 (10) 0 (01) Wyłącznik Q2 ZAŁĄCZONY 132. Wyłącznik Q2 BŁĄD SYGNALIZACJI 133. Uziemnik Q12 ZAMKNIETY 134. Uziemnik Q12 BŁĄD SYGNALIZACJI 135. Uszkodz. Obwodów pomiar. 3Uo 136. Uszkodz. Obwodów pomiar. 100V AC 137. Brak ciągłości obwodu wyłącz. CW Brak ciągłości obwodu wyłącz. CW Pob. zabezp. Nadprądowego I>; 1-st Zadział. zabezp. Nadprądowego I>; 1-st Pob. zabezp. Nadprądowego I>>; 2-st. SZAFA FS Zadział. zabezp. Nadprądowego I>>; 2-st. Linia Strachów 143. Pob. zabezp. Nadprąd. ziemnozwarc. Io> 144. MiCOM P139 Zadział. zabezp. Nadprąd. ziemnozw.io> 145. (A33) Zadział. zabezp Admitancyjnego Yo>> Pobudzenie Aw SZAFA FS Linia RS-28 Pobudzenie LRW 148. Wystawienie sygnału blokady ZS MiCOM P Wyłączenie pola od automatyki SCO I o (A33) Wyłączenie pola od automatyki SCO II o 151. SZAFA FS07 Załączenie pola od automatyki SPZ Linia Świętoszów 152. Załączenie pola od automatyki SPZ/SCO 153. MiCOM P139 Automatyki SPZ - odstawiona 154. (A33) Ustawienie zabezpieczenia ziemnozwarciowego działanie na sygnał SZAFA FS08 Linia Ławszowa Wyłączenie wyłącznika z klawiarury MiCOM P139 Załączenie wyłącznika z klawiarury MiCOM P139 Zadział. Zadział. Skasow. Skasow MiCOM P139 Wyłączenie wyłącznika z telemechaniki 158. (A33) Załączenie wyłącznika z z telemechaniki 159. Załaczone sterowanie Lokalne/zdalne 160. Załaczone sterowanie Lokalne 161. Obecność napiecia SN na kablach zasilających 162. Wózek wyłacznik - PRÓBA 163. Wózek wyłacznik - PRACA 164. Brak zazbrojenia wyłącznika 165. Zanik napiecia +B / -B 166. Zanik nap. Sygnalizacyjnego (+) (-) 167. Wewnętrzne uszkodzenie zabezpieczenia 168. Zabezpieczenie MiCOM P139 - brak łączności z koncentratorem

19 18 Lp Aparat w polu SYGNALIZACJA - telemechanika R-20kV protokół IEC Nazwa/ Opis sygnału Status sygnału UWAGI 1 (10) 0 (01) Uszkodz. Obwodów pomiarowych 3Uo 170. Uszkodz. Obwodów pomiarowych 100V AC 171. Uszkodz. Obwodów pomiarowych 3Uo 172. Uszkodz. Obwodów pomiarowych 100V AC 173. Brak ciągłości obwodu wyłączającego CW Brak ciągłości obwodu wyłączającego CW Zadziałanie SCO I -st 176. Zadziałanie SCO II -st Pobudzenie szyny SPZ/SCO SZAFA FS05 Pomiar napiecia Odstawienie automatyki SCO Odstawienie automatyki SPZ/SCO Zadział. Zadział. Skasow. Skasow Blokada automatyki SCO MiCOM P Blokada automatyki SPZ/SCO (A33) 182. Syg. doziemienia Uo POBUDZENIE AWSC 183. Dozismienie 184. zadziałanie zabezpieczenia podnapięciowego U< 185. zadziałanie zabezpieczenia nadnapięciowego U> 186. Załaczone sterowanie Lokalne/Zdalne 187. Załaczone sterowanie Lokalne 188. Zanik nap. Sygnalizacyjnego (+) (-) 189. Wewnętrzne uszkodzenie zabezpieczenia 190. Zabezpieczenie MiCOM P139 - brak łączności z koncentratorem

20 19 Lp. Aparat w polu STEROWANIE - telemechanika R-20kV protokół IEC Nazwa/ Opis sygnału Status sygnału UWAGI 1. R-20kV Wyłącznik - Q2 Otwórz 2. SZAFA FS01 Wyłącznik - Q2 Zamknij 3. MiCOM P139 (A33) Kasowanie sygn. zabezpieczenia kasuj R-20kV SZAFA FS02 Wyłącznik - Q2 Wyłącznik - Q2 Otwórz Zamknij 6. MiCOM P139 (A33) Kasowanie sygn. zabezpieczenia kasuj 7. Wyłącznik - Q2 Otwórz 8. R-20kV Wyłącznik - Q2 Zamknij SZAFA FS03 Kasowanie sygn. zabezpieczenia kasuj 9. MiCOM P139 (A33) Stycznik wymuszenia AWSC Otwórz 10. Stycznik wymuszenia AWSC Zamknij 11. Stycznik wymuszenia AWSC Otwórz REG-DP (A27) 12. Stycznik wymuszenia AWSC Zamknij 13. R-20kV Wyłącznik - Q2 Otwórz 14. SZAFA FS04 Wyłącznik - Q2 Zamknij 15. MiCOM P139 (A33) Kasowanie sygn. zabezpieczenia kasuj 16. Automatyka SCO Zablokowanie 17. R-20kV Automatyka SCO Odblokowanie SZAFA FS Automatyka SPZ/SCO Zablokowanie 19. MiCOM P139 (A33) Automatyka SPZ/SCO Odblokowanie 20. Kasowanie sygn. zabezpieczenia kasuj 21. R-20kV Wyłącznik - Q2 Otwórz 22. SZAFA FS06 Wyłącznik - Q2 Zamknij 23. MiCOM P139 (A33) Kasowanie sygn. zabezpieczenia kasuj 24. R-20kV Wyłącznik - Q2 Otwórz 25. SZAFA FS07 Wyłącznik - Q2 Zamknij 26. MiCOM P139 (A33) Kasowanie sygn. zabezpieczenia kasuj 27. R-20kV Wyłącznik - Q2 Otwórz 28. SZAFA FS08 Wyłącznik - Q2 Zamknij 29. MiCOM P139 (A33) Kasowanie sygn. zabezpieczenia kasuj

21 20 Lp. Aparat w polu POMIARY - telemechanika R-20kV protokół IEC Nazwa/ Opis sygnału Jednostka UWAGI 1. Moc czynna P3 W 2. R-20kV Moc bierna Q3 Var 3. SZAFA FS01 Pomiar prądu fazy IL1 A MiCOM P139 (A33) Pomiar prądu fazy IL2 Pomiar prądu fazy IL3 A A 6. Pomiar prądu fazy Io A 7. Moc czynna P3 W 8. R-20kV Moc bierna Q3 Var 9. SZAFA FS02 Pomiar prądu fazy IL1 A MiCOM P139 (A33) Pomiar prądu fazy IL2 Pomiar prądu fazy IL3 A A 12. Pomiar prądu fazy Io A 13. Moc czynna P3 W 14. Moc bierna Q3 Var R-20kV 15. SZAFA FS03 Pomiar prądu fazy IL1 A 16. Pomiar prądu fazy IL2 A 17. MiCOM P139 Pomiar prądu fazy IL3 A (A33) 18. Pomiar prądu fazy Io A 19. Pomiar prądu dlawika Id A 20. Moc czynna P3 W R-20kV SZAFA FS04 Moc bierna Q3 Pomiar prądu fazy IL1 Var A MiCOM P139 (A33) Pomiar prądu fazy IL2 Pomiar prądu fazy IL3 A A 25. Pomiar prądu fazy Io A 26. Pomiar napiecia U L1 V 27. Pomiar napiecia U L2 V 28. R-20kV Pomiar napiecia U L2 V SZAFA FS Pomiar napiecia U L1-2 V 30. MiCOM P139 (A33) Pomiar napiecia U L2-3 V 31. Pomiar napiecia U L3-1 V 32. Pomiar napięcia Uo V 33. Moc czynna P3 W R-20kV SZAFA FS06 Moc bierna Q3 Pomiar prądu fazy IL1 Var A MiCOM P139 (A33) Pomiar prądu fazy IL2 Pomiar prądu fazy IL3 A A 38. Pomiar prądu fazy Io A 39. Moc czynna P3 W 40. R-20kV Moc bierna Q3 Var 41. SZAFA FS07 Pomiar prądu fazy IL1 A MiCOM P139 (A33) Pomiar prądu fazy IL2 Pomiar prądu fazy IL3 A A 44. Pomiar prądu fazy Io A 45. Moc czynna P3 W 46. R-20kV Moc bierna Q3 Var 47. SZAFA FS07 Pomiar prądu fazy IL1 A 48. Pomiar prądu fazy IL2 A MiCOM P (A33) Pomiar prądu fazy IL3 A 50. Pomiar prądu fazy Io A

22 21 Pozostałe sygnały i pomiary w obwodach telemechaniki SYGNALIZACJA Lp. 1. Nr pola RPW 400VAC Aparat w polu Protokół Transmisji Nazwa/ Opis sygnału Status sygnału 1 (10) 0 (01) Zadziałanie układu SZR 2. Błąd układu SZR 3. Odstawienie układu SZR Blokada. Brak blokady 4. Brak komunikacji z przekaźnikiem 5. stycznik zasilania 1 załączony/wyłaczony Załączony Wyłączony APZmini 6. ModBus stycznik zasilania 2 - załączony/wyłaczony Załączony Wyłączony (A22) 7. awaryjne zablokowanie 8. nieudany SZR 9. zanik napięcia na na szynach 0,4kV 10. zanik napięcia na jednym z dopływów 11. automatyka SZR zablokowana z pulpitu 12. Brak ciągłości baterii 13. Baterie rozładowane 14. Doziemienie w rozdz. 220VDC 15. Uszkodzenie baterii akumulatorów 16. Prostownik Brak komunikacji z prostownikiem BENNING 17. ModBus Zanik napięcia sieci zasilającej 50A 18. (G01) Zanik fazy napięcia zasilającego 19. Przeciążenie zasilacza RPW 220VDC 20. Zwarcie w zasilaczu 21. Brak ładowania baterii 220 V= 22. Zadziałanie zabezpieczenia nadnapięciowego Lp. 1. Aparat Protokół Transmisji POMIARY Prostownik BENNING 50 Pomiar prądu DC Nazwa/ Opis sygnału Jednostka Prostownik BENNING 50A (G01) ModBus Pomiar napiecia DC Pomiar temperatury Wart. ładunku odprow. z bat Qm V C 5. Wart. ładunku doprow. do bat Qp. A

23 Ochrona przeciwporażeniowa Ochrona przed dotykiem bezpośrednim urządzeń elektrycznych zostanie zrealizowana po przez zastosowanie odpowiedniej izolacji roboczej, obudów, osłon lub umieszczanie ich poza zasięgiem dotyku. Ochrona przed dotykiem pośrednim w obwodach nn prądu zmiennego i stałego zostanie zrealizowana: w sieci 230/400V pracującej w układzie TNS tj. z uziemionym punktem zerowym zarówno w obwodach 1-fazowych jak i 3-fazowych przez zastosowanie szybkiego wyłączania w przypadku przekroczenia napięcia dotykowego (wyłączniki samoczynne szybkie) w sieci 220VDC poprzez połączenie części przewodzących dostępnych z systemem uziemień, w sposób spełniający wymagania stawiane uziemieniom ochronnym (PN-IEC 60364). W rozdzielnicy potrzeb własnych prądu stałego zmontowano zasilacze prostownikowe posiadające kontrolę ciągłości obwodów baterii oraz kontrolę rezystancji izolacji doziemienia. w sieci 48VDC i 24VDC poprzez połączenie części przewodzących dostępnych z systemem uziemień, w sposób spełniający wymagania stawiane uziemieniom ochronnym (PN- IEC 60364). Zaciski ochronne aparatów i urządzeń połączyć z przewodem ochronnym zgodnie z PN-IEC Po zakończeniu prac montażowych należy dokonać sprawdzenia uziemienia metodą techniczną

24 23 5. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp. Symbol Nazwa / Opis Typ / Nr katalogowy Ilość Producent / Dostawca Szafa telemechaniki FT1 Całą wyposażoną szafę dostarcza SPRECHER 1. FT1 2. A11 Szafa SZB 600x600x2200 mm z wentylatorem dachowym i termostatem. Sterownik obiektowy SPRECON E-C96 wyposażony w moduły: - PU-2433 /slot a/ - ECOM /slot b/ - COM RS232 /slot b/ - COM RS232 /slot b/ - COM RS485 /slot b/ - COM RS485 /slot b/ - ECOM /slot b/ - COM RS-485 /slot b/ - COM RS-485 /slot b/ - COM RS-485-SC /slot b/ - COM RS-485-SC /slot b/ -ECOM /slot d/ - COM FO GLAS ST /slot d/ - COM FO GLAS ST /slot d/ - COM FO GLAS ST /slot d/ - COM FO GLAS ST /slot d/ - SCA 3 FO GLAS ST /slot f/ - SCA 2 FO GLAS ST /slot i/ - DIU 20 /slot l/ - DIU 20 /slot m/ - DIU 20 /slot n/ - DIU 20 /slot o/ - DO 20 /slot q/ - PS RED VDC/slot r/ - PS VAC/slot t/ Alarm panel Kable do połaczeń WZ-SZB firmy ZPAS 1 szt. 1 kpl. SPRECHER 3. Zacisk montażowy wago 116 szt. 4. Zacisk montażowy PE 4 szt Listwy Mostek probierczy 12 szt. Trzymacz końcowy 8 szt. 7. Płytka zamykająca 4 szt. 8. Przegroda 26szt.

25 24 Szafa telemechaniki FT2, FT4 WZ-SZB FT2,FT4 Szafa SZB 600x600x2200 mm W1 Panel wentylacyjny WN szt. ZPAS 2 szt. ZPAS 3. T1 Termostat THV szt. ASTAT 4. FT5 Szafa SZB 600x600x2200 mm 5. W1 Panel wentylacyjny Szafa telemechaniki FT5 WZ-SZB WN szt. ZPAS 1 szt. ZPAS 6. T1 Termostat THV szt. ASTAT 7. XG1 Gniazdo serwisowe na szynę TH 1szt. 8. PDH 9. ES1 10. X X SP2 13. SP3 Multiplekser MXS19C wg konfiguracji ze strony 7 SWITCH przemysłowy 24xRJ45 kat.6 Z dwoma zasilaczami PSU1 PWR-RGD-AC-DC PSU2 PWR-RGD-LOW-DC PATCHPANEL 24XRJ45 kat.6 z 24 patchcordami POWERCAT 6 Przełącznica światłowodowa z szufladą zapasu z adapterami E2000/APC Multiplekser światłowodowy 4xE1 2048kbit/s +ETHERNET, 19 Multiplekser światłowodowy 4x RS232/422/485, 36-75V 14. SP1 Switch (łacze inzynierskie) 1 kpl. SIEMENS CGS TC 1szt. CISCO PS-19/24 1U + SZ-19/1U 1kpl. 1szt. OPTOMER OBERON 1 szt. BITSTREAM RSMUX2-FO 1 szt BITSTREAM Moxa Nport szt. Moxa 15. ES3 Switch Ethernetowy (łącze inżynierskie) EDS 205A 1 szt. Moxa 16. ES10 Modem GPRS, metalowa obudowa ER75i v2b RS485 SL set 1szt. Conel 17. Magazyn VOICE UK 19 (3x5) 2 szt. 18. Łączówka rozłączna 2/10 LSA-PLUS 2/10 18szt. KRONE 19. Zacisk montażowy szt. 20. Zacisk montażowy PE 6 szt. 21. Listwy Trzymacz końcowy 6 szt. WAGO 22. Płytka zamykająca 3 szt. 23. Przegroda 65 szt.

26 25 1. SP2 2. SP3 Kontener RBS istniejąca szafa radiolinii Multiplekser światłowodowy 4xE1 2048kbit/s +ETHERNET, 19 Multiplekser światłowodowy 4x RS232/422/485, 36-75V OBERON 1 szt. BITSTREAM RSMUX2-FO 1 szt BITSTREAM 3. Łączówka rozłączna 2/10 LSA-PLUS 2/10 5szt. KRONE 4. X61 Przełącznica światłowodowa z szufladą zapasu z adapterami E2000/APC PS-19/24 1U + SZ-19/1U 1szt. OPTOMER Oddziałowa Dyspozycja Ruchu w Jeleniej Górze 5. A11 Koncentrator SPRECON-E-G92 wg specyfikacji SPRECHER dla wykonania komunikacji poprzez GPRS ze stacją R-318 SPRECON-E- G92 1 kpl SPRECHER Uwaga! Dla powyższej aparatury dopuszcza się stosowanie zamienników innych producentów, jeżeli odpowiadają one parametrami technicznymi aparaturze opisanej w zestawieniu.

27 26 6. ZESTAWIENIE KABLI Uwaga: Kable wyspecyfikowane również w powiązanych tomach dokumentacji ZESTAWIENIE KABLI Lp. Oznaczenie Przebieg trasy kablowej Typ kabla Długość UWAGI 1. FR2/FT-1 Szafka przekaźnikowa FR2 Szafa YKSY 10x1,5mm telemechaniki FT1 ~ 22 m 2. FR1/FT-1 Szafka przekaźnikowa FR1 Szafa YKSY 7x1,5mm telemechaniki FT1 ~ 21 m 3. FB/FT Skrzynka oświetlenia FB Szafa YKSY 10x1,5mm telemechaniki FT1 ~ 24 m 4. FP/FT1-4 Szafka PPOŻ FP Szafa telemechaniki FT1 YKSY 14x1,5 ~ 20 m 5. FT1/FC1-1 Szafa prądu stałego FC Szafa telemechaniki FT1 YKY 3x2,5 ~ 30 m 6. Rozdzielnia napięć gwarantowanych FT3/FT1-1 FT3 Szafa telemechaniki YKY 3x2,5mm ~ 10m 7. Rozdzielnia napięć gwarantowanych FT3/FT1-2 FT3 Szafa telemechaniki YKY 3x2,5mm ~ 10m 8. Rozdzielnia napięć gwarantowanych YKSYżo FT3/FT1-3 FT3 Szafa telemechaniki 19x1,5mm ~ 10m 9. Rozdzielnia napięć gwarantowanych FT3/FT5-1 FT3 Szafa telemechaniki (SUT) YKY 3x2,5mm ~ 10m 10. Rozdzielnia napięć gwarantowanych FT3/FT5-2 FT3 Szafa telemechaniki (SUT) YKY 3x2,5mm ~ 10m 11. Rozdzielnia napięć gwarantowanych FT3/FT5-3 FT3 Szafa telemechaniki (SUT) YKY 3x2,5mm ~ 10m 12. Rozdzielnia napięć gwarantowanych FT3/FT5-4 FT3 Szafa łączności YKY 3x2,5mm ~ 10m 13. Rozdzielnia napięć gwarantowanych FT3/FT5-5 FT3 Szafa łączności YKY 3x2,5mm ~ 10m 14. Rozdzielnia napięć gwarantowanych FT3/FT5-6 FT3 Szafa łączności YKY 3x2,5mm ~ 10m 15. Rozdzielnia napięć gwarantowanych FT3/FT5-7 FT3 Szafa łączności YKY 3x2,5mm ~ 10m 16. Rozdzielnia napięć gwarantowanych FT3/FT5-8 FT3 Szafa łączności YKY 3x2,5mm ~ 10m 17. Rozdzielnia napięć gwarantowanych FT3/FT5-9 FT3 Szafa łączności YKY 3x2,5mm ~ 10m 18. Rozdzielnia napięć gwarantowanych FT3/FT5-10 FT3 Szafa łączności YKY 3x2,5mm ~ 10m 19. Rozdzielnia napięć gwarantowanych FT3/FT5-11 FT3 Szafa telemechaniki F-FTP (PIMF) kat.6 ~ 10m 20. Rozdzielnia napięć gwarantowanych FT3/FT5-12 FT3 Szafa telemechaniki F-FTP (PIMF) kat.6 ~ 10m 21. Rozdzielnia napięć gwarantowanych FT3/FT5-13 FT3 Szafa telemechaniki F-FTP (PIMF) kat.6 ~ 10m 22. Rozdzielnia napięć gwarantowanych FT3/FT5-14 FT3 Szafa telemechaniki F-FTP (PIMF) kat.6 ~ 10m

28 FC/FT5-1 Szafa prądu stałego FC Szafa telemechaniki FT1 24. FT1/S100 Łacznik krańcowy S100 (główne drzwi wejściowe) - szafa FT1 25. FT1/S101 Łacznik krańcowy S101 (drzwi rozdz. 20kV) - szafa FT1 26. FT1/S102 Łacznik krańcowy S102 (drzwi do akulatorni) - szafa FT1 27. FT1/S103 Łacznik krańcowy S103 (drzwi nr 1 do transformatorów) - szafa FT1 28. FT1/S104 Łacznik krańcowy S104 (drzwi nr 2 do transformatorów) - szafa FT1 29. FT1/FR1-1 Szafa FR1 (MSA-9) szafa FT1(koncentrator) 30. FT1/FR2-1 Szafa FR2 (MiCOM P139) szafa FT1(koncentrator) 31. FT1/FR2-2 Szafa FR2 (MiCOM P632) szafa FT1(koncentrator) 32. FT1/FR2-3 Szafa FR2 (PECA 301) szafa FT1(koncentrator) 33. FT1/FR3-1 Szafa FR3 (UTXvRNT2) szafa FT1(koncentrator) 34. FT1/FR3-2 Szafa FR3 (REG-DP) szafa FT1(koncentrator) 35. FT1/FS01-1 Szafa FS01 (MiCOM P139) szafa FT1(koncentrator) 36. FT1/FS02-1 Szafa FS02 (MiCOM P139) szafa FT1(koncentrator) 37. FT1/FS03-1 Szafa FS03 (MiCOM P139) szafa FT1(koncentrator) 38. FT1/FS04-1 Szafa FS04 (MiCOM P139) szafa FT1(koncentrator) 39. FT1/FS05-1 Szafa FS05 (MiCOM P139) szafa FT1(koncentrator) 40. FT1/FS06-1 Szafa FS06 (MiCOM P139) szafa FT1(koncentrator) 41. FT1/FS07-1 Szafa FS07 (MiCOM P139) szafa FT1(koncentrator) 42. FT1/FS08-1 Szafa FS08 (MiCOM P139) szafa FT1(koncentrator) 43. FT1/FS09-1 Szafa FS09 (MiCOM P139) szafa FT1(koncentrator) 44. FT1/FS10-1 Szafa FS10 (MiCOM P139) szafa FT1(koncentrator) 45. FT1/FA1-1 Szafa 400/230V AC (APZ mini) szafa FT1(koncentrator) 46. FT1/G01-1 Benning 50A w nastawni szafa FT1(koncentrator) 47. FT1/FT5-1 Szafa FT1 (koncentrator) Szafa FT5(switch ES3) 48. FT1/FT5-2 Szafa FT1 (koncentrator) Szafa FT5(łączówka X88) 49. FT1/FT5-3 Szafa FT1 (koncentrator) Szafa FT5(modem ES10) YKY 3x2,5 YDY 3x1,5 YDY 3x1,5 YDY 3x1,5 YDY 3x1,5 YDY 3x1,5 Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST LIYCY-P 2x2x0,5 Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST Pachcord światł. 62,5/125 ST LIYCY-P 2x2x0,5 LIYCY-P 2x2x0,5 ~ 30 m ~ 16 m ~ 35 m ~ 30 m ~ 25 m ~ 26 m ~ 20 m ~ 21 m ~ 21 m ~ 21 m ~ 23 m ~ 23 m ~ 34 m ~ 33 m ~ 32 m ~ 30 m ~ 28 m ~ 26 m ~ 25 m ~ 24 m ~ 23 m ~ 21 m ~ 34 m ~ 40 m LIYCY-P 4x2x0,5 ~15m LIYCY-P 4x2x0,5 ~15m F-FTP (PIMF) kat.6 ~15m

29 28 ZESTAWIENIE KABLI Lp. Oznaczenie Przebieg trasy kablowej Typ kabla Długość UWAGI 50. FT1/FT5-4 Szafa FT1 (koncentrator) Szafa F-FTP (PIMF) kat.6 ~15m 51. FT5/RBS-1 FT5(patchpanel X71) Szafa FT5 (przełącznica X61) kontener RBS (przełącznica X61) 9/125, A- DQ(ZN)B2Y(Z- XOTKtdD), 12j (2x6) 4,0kN z ~70m 52. FT5/RBS-2 Szafa FT5 (łączówki) Kontener RBS (łączówki) XzTKMXpw 10x4x0,8 ~70m 53. FT5/RBS-3 Szafa FT5 (switch ES1) Kontener RBS (radiolinia) FTPw/d/PE/kat.6/żel/M ~70m 54. FT5/RBS-4 Szafa FT5 Kontener RBS - rezerwa FTPw/d/PE/kat.6/żel/M ~70m 55. FT5/RBS-5 Szafa FT5 Kontener RBS - rezerwa FTPw/d/PE/kat.6/żel/M ~70m 56. FT5/FR2-3 Szafa FR2 (MiCOM P139 i P632) szafa FT5(switch łacza inż) 57. FT5/FR3-3 Szafa FR3 (UTXvRNT2) szafa FT5(switch łacza inż) 58. FT5/FR3-4 Szafa FR3 (REG-DP) szafa FT5(switch łacza inż) 59. FT5/FS01- Szafa FS01 (pętla RS485) 2 szafa FT5 (switch łacza inż) 60. FT5/SS1.. FT5/SS10 Sieć strukturalna 61. FT/ETN-1 Stojak ETN-4 Aparatura w.cz w polu 110kV. 62. Rozdzielnia napięć gwarantowanych FT3/ETN-1 FT3 Stojak ETN 63. Rozdzielnia napięć gwarantowanych FT3/ETN-2 FT3 Stojak ETN 64. FT5/ETN-1 Stojak ETN-4 Szafa FT5(łączówka X96) 65. FT5/ETN-2 Stojak ETN-4 Szafa FT5(łączówka X97) 66. FT1/SW1 Szafa FT1 (koncentrator) Skrzynka sterowania wentylatorem na rozdz. R20kV 67. FT1/SW2 Szafa FT1 (koncentrator) Skrzynka sterowania wentylatorem w pom. telemechaniki 68. FT1/SW5 Szafa FT1 (koncentrator) Skrzynka sterowania wentylatorem w pom. Telemechaniki 69. FT1/SW6 Szafa FT1 (koncentrator) Skrzynka sterowania wentylatorem w pom. Nastawni 70. FT1/SW7 Szafa FT1 (koncentrator) Skrzynka sterowania wentylatorem Akumulatorowni w pom. rozdz.20kv 71. FT1/AH2 Szafa FT1 Moduł komunikacyjny klimatyzatora w pom. Łączności 72. FT1/AH5 Szafa FT1 Moduł komunikacyjny klimatyzatora w pom. Nastawni 73. FT1/AH7 Szafa FT1 Moduł komunikacyjny klimatyzatora w pom. Akumulatorowni LIYCY-P 2x2x0,5 LIYCY-P 2x2x0,5 LIYCY-P 2x2x0,5 LIYCY-P 2x2x0,5 10x F-FTP (PIMF) kat.6 ~ 26 m ~ 28 m ~ 28 m ~ 39 m ~250m TKDyFty 1x2x1,42. ~120m YKY 3x2,5mm YKY 3x2,5mm ~ 20m ~ 20m LIYCY-P 10x2x0,5 ~20m LIYCY-P 10x2x0,5 ~20m YKY 3x1,5mm YKY 3x1,5mm ~ 6m ~ 8m YKY 3x1,5mm ~10m YKY 3x1,5mm ~20m YKY 3x1,5mm ~20m YKY 3x1,5mm ~9m YKY 3x1,5mm ~17m YKY 3x1,5mm ~20m Z końcówkami E2000/APC po obu stronach

30 29 7. ZESTAWIENIE SCHEMATÓW Nr. Rys. Tytuł Schematu 1-01 Schemat połaczeń układu łączności i telemechaniki Stacja R Połączenia Telemechaniki - Stacja R-318 Schemat połączeń 1-03 Połączenia Łącza inżynierskiego - Stacja R-318 Schemat połączeń 1-04 Schemat zasadniczy - Telemechanika: Wejścia binarne cz. 1/4 Stacja R Schemat zasadniczy - Telemechanika: Wejścia binarne cz. 2/4 Stacja R Schemat zasadniczy - Telemechanika: Wejścia binarne cz. 3/4 Stacja R Schemat zasadniczy - Telemechanika: Wejścia binarne cz. 4/4 Stacja R Schemat zasandniczy - Telemechanika: Wyjścia sterujące Stacja R Schemat zasandniczy Zasilanie szafy FT1 Stacja R Schemat zasandniczy Zasilanie szafy FT5 (SUT) Stacja R Schemat zasadniczy Obwody szafy ETN Stacja R Schemat zasadniczy Rozszycie sygnałów z MXS19C Stacja R Schemat zasadniczy Sygnał alarmu ze switcha CGS 2520 Stacja R Schemat montażowy Listwa: FT/X10 w szafie FT1 1/2 Stacja R A Schemat montażowy Listwa: FT/X10 w szafie FT1 2/2 Stacja R Schemat montażowy Listwa: XT/220; XT/48; XT/230 w szafie FT1 Stacja R Schemat montażowy Szafa FT5, listwa XS/1; XS/2 Stacja R Schemat konstrukcyjny Elewacja szafy łączności. Szafa FT5 (SUT) i istniejąca szafa w kontenerze RBS 1-18 Lokalizacja szafy telemechaniki FT1, szafy łączności FT5 oraz stojaka w.cz. w pomieszczeniu telemechaniki

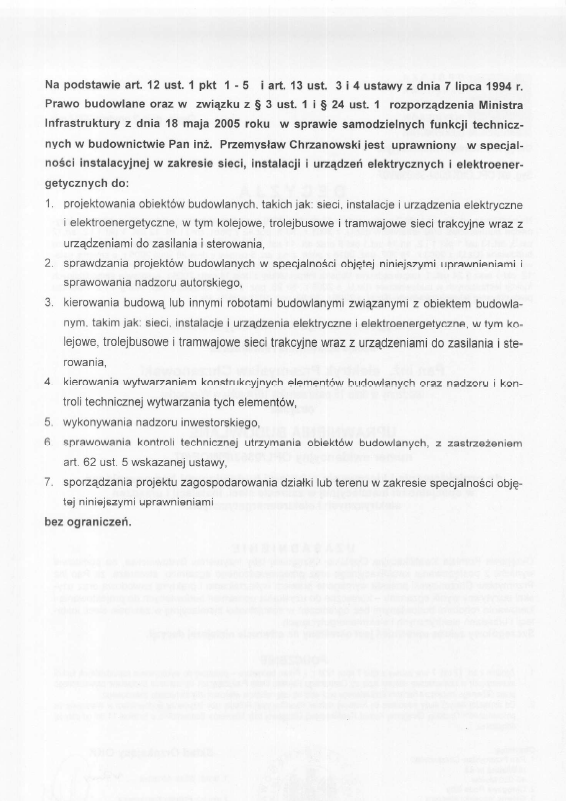

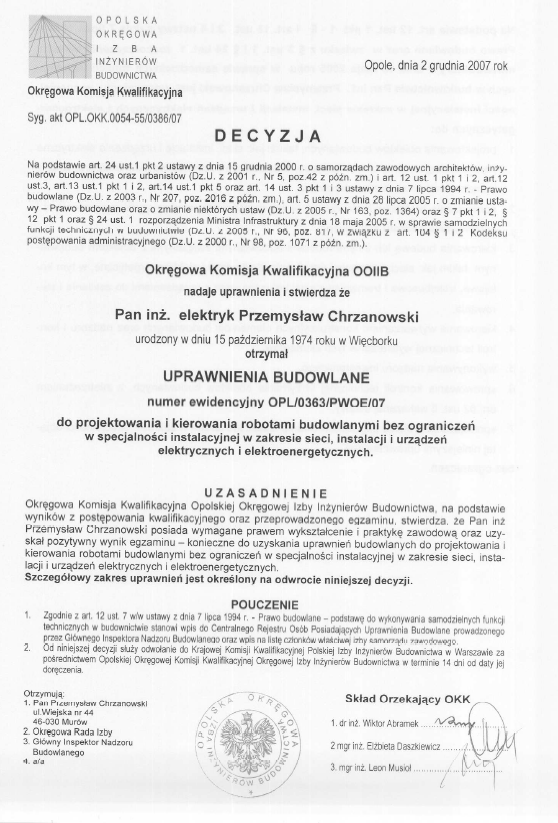

31 30 8. KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ PROJEKTANTÓW
