1 CENNIK 2016 Ważny od EWFE - Polonia Sp. z o.o., Gdańsk, Homera 55 Tel / , / , Fax / , 1

2 Spis treści Strona Gazowe kotły kondensacyjne do 75 kw 3 18 Gazowe kotły kondensacyjne kw Pompy ciepła Hybryda kocioł + pompa ciepła Pompa ciepła do c.w.u. 30 Palniki olejowe i gazowe Podgrzewacze c.w.u. Zasobniki c.o. i c.w.u Osprzęt Automatyka kotłowa System spalinowy Kolektory słoneczne Ogrzewanie podłogowe

3 GT 01 Meisterlinie Opis Wyposażenie standardowe kotła: Meisterlinie ecogas gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym z płynną modulacją przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymiennik kondensacyjny ze stopu aluminium automatyka pogodowa wysokoefektywna modulowana pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z wyświetlaczem kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji funkcja grzania lato / zima czujnik ciśnienia wody Rodzaje kotłów: H = jednofunkcyjny S = z rurowym przepływowym podgrzewaczem c.w.u. Meisterlinie ecogas H 18/24 S 24 H 24/28 S 30 H 30/36 S Ciężar kotła (bez wody) [kg] 30,0 33,0 36,0 Wymiary (wys. szer. głęb.) [mm] 590 x 450 x x 450 x x 450 x 240 Pojemność wody w kotle [l] 1,25 1,40 1,40 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 15 mm Przyłącza wodne c.w.u. [DN] Obciążenie cieplne [kw] 5,6...18,7 7,1...23,7 7,6 27,0 Moc cieplna min przy 50/30 C / max przy 80/60 C [kw] 6,1...18,2 7,7...23,1 8,2 26,6 Obciążenie cieplne przy produkcji c.w.u. [kw] --- 5,6...23, ,1...29, ,6...32,7 Wydatek c.w.u. przy T = 30 K [l/min] , ,0 Wydatek c.w.u. przy T = 50 K [l/min] , ,0 Minimalny wydatek c.w.u. [l/min] Max. temp. c.w.u. [ C] Max. ciśnienie c.w.u. [bar] Nadciśnienie spalin na wyjściu z kotła [Pa] 75 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 Zużycie energii elektr. (obciążenie pełne) W 80 Zużycie energii elektr. (obciążenie częściowe) W 40 Zużycie energii elektr. (Standby) W 2 Max. ciśnienie robocze [bar] 3 3

4 Meisterlinie GT 01 Opis Typ T Kocioł kondensacyjny Meisterlinie ecogas na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny 18 H ,00 24 H ,00 30 H ,00 T Kocioł kondensacyjny Meisterlinie ecogas na gaz ziemny (propan do przezbrojenia) S = z przepływowym podgrzewaczem wody 18/ 24 S ,00 24/ 28 S ,00 30/ 36 S ,00 Osprzęt do kotłów Meisterlinie ecogas Typ Czujnik temperatury zewnętrznej NTC 12 k ,00 Czujnik temperatury c.w.u. NTC 12 k ,50 Regulator temperatury pokojowej RDE ,00 Regulator temperatury pokojowej BUS RSC-OT ,00 Dysza do przezbrojenia kotła ecogas 18 na gaz płynny Ø ,50 Dysza do przezbrojenia kotła ecogas 24 na gaz płynny Ø ,50 Dysza do przezbrojenia kotła ecogas 30 na gaz płynny Ø ,50 Zawór bezpieczeństwa ½" ,00 Zaciski przyłączeniowe "H" ,00 Konsola przyłączeniowa do kotłów jednofunkcyjnych ecogas 18, 24, ,50 Zaciski przyłączeniowe "S" ,00 Konsola przyłączeniowa do kotłów dwufunkcyjnych ecogas 18/24, 24/ ,00 Zawór 3-drogowy c.o./ c.w.u. HONEYWEL ,00 Zawór 3-drogowy c.o./ c.w.u S 112,00 Maskownica przyłączy ,00 Naczynie przeponowe MAG 8 L do montażu na tylnej ścianie kotła ,00 Naczynie przeponowe MAG 8 L do montażu na tylnej ścianie kotła ,00 Naczynie przeponowe MAG 8 L do montażu na tylnej ścianie kotła ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter do podłączenia systemu powietrzno- spalinowego DN 80/ ,00 Adapter do podłączenia systemu powietrzno- spalinowego DN 60/ ,00 4

5 GT 01 Meisterlinie Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie ecogas 18 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00...H Zaciski przyłącz. "H" ,00 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie ecogas 24 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00 Podgrzewacz THERAMAT EMB Zawór 3-drogowy c.o./c.w.u , S 112,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie ecogas 24 H ,00 Czujnik temp. zewn ,00 RVS ,00 Podgrzewacz THERAMAT EM 200 Zawór 3-drogowy c.o./c.w.u , S 112,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 5

6 GT 01 Opis Wyposażenie standardowe kotła: gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym z płynną modulacją przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymiennik kondensacyjny ze stopu aluminium automatyka pogodowa program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z wyświetlaczem kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji Rodzaje kotłów: H = jednofunkcyjny S = z przepływowym podgrzewaczem c.w.u H 16/24 S 25 H 25/32 S Ciężar kotła (bez wody) [kg] 36,0 38,0 40,0 41,0 Wymiary (wys. szer. głęb.) [mm] 750 x 450 x x 450 x 270 Pojemność wody w kotle [l] 1,25 1,40 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 15 mm Przyłącza wodne c.w.u. [DN] Obciążenie cieplne [kw] 6,3...16,2 7,2...25,0 7,2...25,0 Moc cieplna przy 80/60 C [kw] 6,2...15,7 7,0...24,2 7,0...24,2 Moc cieplna przy 50/30 C [kw] 6,7...16,4 7,8...25,1 7,7...24,8 Sprawność przy 50/30 C [%] 106,3-101,5 108,1-100,2 107,3-99,3 Sprawność przy 40/30 C [%] 104,9-102,6 108,5-101,5 108,5-101,0 Obciążenie cieplne przy produkcji c.w.u. [kw] --- 7,0...28, ,0...36,3 Moc cieplna przy produkcji c.w.u [kw] --- 6,9...24, ,0...31,5 Wydatek c.w.u. przy T = 30 K [l/min] Minimalny wydatek c.w.u. [l/min] Max. temp. c.w.u. [ C] Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Temperatura spalin przy 80/60 C, min./ max. [ C] 60,5 / 86,0 57,5 / 94,0 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 6

7 GT 01 Opis Typ T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) 16 H / HE ,00 H = jednofunkcyjny 25 H / HE ,00 T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) 16/ 24 S / HE ,00 S = z przepływowym podgrzewaczem wody 25/ 32 S / HE ,00 Osprzęt do kotłów Streeamline Typ Czujnik temperatury zewnętrznej NTC 12 k ,00 Czujnik temperatury c.w.u. NTC 12 k ,50 Regulator temperatury pokojowej RDE ,00 Regulator temperatury pokojowej RSC-OT ,00 Dysza do przezbrojenia kotła na gaz płynny ,00 Zawór bezpieczeństwa ½" ,00 Zaciski przyłączeniowe "H" ,00 Zaciski przyłączeniowe "S" ,00 Zawór 3-drogowy c.o./ c.w.u. HONEYWEL ,00 Zawór 3-drogowy c.o./ c.w.u S 112,00 Maskownica przyłączy ,00 Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montażu na tylnej ścianie kotła 16 H i 16/24 S Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montażu na tylnej ścianie kotła 25 H i 25/32 S , ,00 Odprowadzenie kondensatu z syfonem - z komina ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter do podłączenia systemu powietrzno- spalinowego ,00 System powietrzno spalinowy na str 57 Podgrzewacze c.w.u. na str 39 7

8 GT 01 Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie 16 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00...H Zaciski przyłącz. "H" ,00 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie 25 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00 Podgrzewacz THERAMAT EMB Zawór 3-drogowy c.o./c.w.u , S 112,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie 25 H ,00 Czujnik temp. zewn ,00 RVS ,00 Podgrzewacz THERAMAT EM 200 Zawór 3-drogowy c.o./c.w.u , S 112,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 8

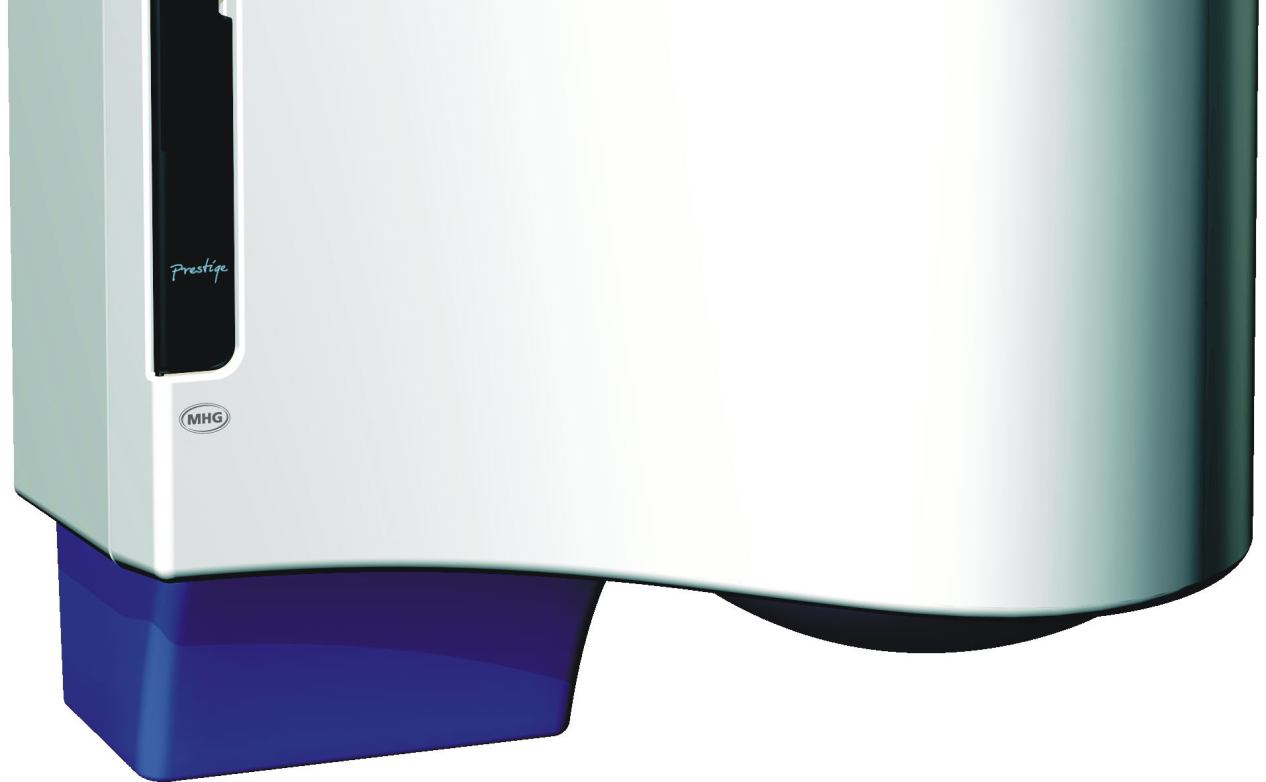

9 GT 01 Opis 25/32 Flash gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z płynną modulacją 1:4 przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stopu aluminium Zaprojektowany z myślą dla domów jednorodzinnych i mieszkań. Zasobnik c.w.u. 42 l wykonany ze stali nierdzewnej z pompą łądującą i wymiennikiem spiralnym z miedzi do podgrzewania c.w.u.. Wyposażenie standardowe automatyka pogodowa 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji Wydatek c.w.u. 20 l/min przy T 30 K przez pierwsze 12 minut. Wyposażenie standardowe: kocioł, 42 l zasobnik c.w.u. ze stali nierdzewnej, zestaw przyłączy,szyna montażowa,syfon kondensatu, czujnik c.w.u., manometr. Na instalacji c.w.u. wymagany jest zawór termostatyczny mieszający. 25/32 Flash Ciężar [kg] 64 Wymiary (wys. szer. głęb.) [mm] 1070x870x450 Pojemność wody w kotle [l] 1,4 Przyłącza wodne c.o. [mm] 22 Przyłącza wodne c.w.u. [mm] 15 Przyłącze gazowe [DN] 15 mm Obciążenie cieplne przy produkcji c.w.u. [kw] 8,0-31,5 Wydatek c.w.u. przy T = 30 K [l/min] 15 Flash Minimalny wydatek c.w.u. [l/min] 0 Max. temperatura c.w.u. [ C] 60 Moc cieplna przy 80/60 C [kw] 7,0-24,0 Moc cieplna przy 50/30 C [kw] 7,7-24,8 Sprawność przy 50/30 C [%] 107,3 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 Moc kw T 25/32Flash / HE c.o. 7,0-24,8 c.w.u. 8,0-31, ,00 Osprzęt dla kotła Flash Czujnik temperatury zewnętrznej NTC ,00 Regulator temperatury pokojowej RDE ,00 Regulator temperatury pokojowej RSC-OT ,00 Adapter do podłączenia systemu powietrzno- spalinowego - Flash ,00 Set-Bazowy odprowadzenia spalindn 80/ 125, DN ,00 9

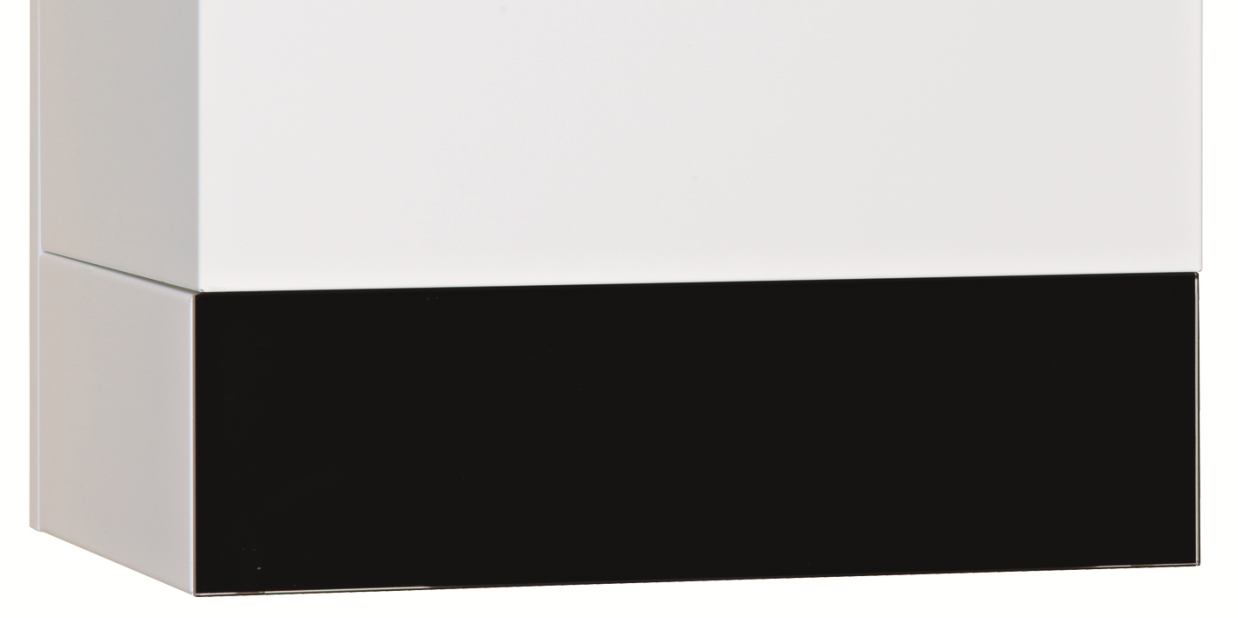

10 E 25 GT 01 Opis Wyposażenie standardowe kotła: E gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej czujnik c.w.u. w wersji kotła HS tygodniowy program czasowy wysokoefektzwna modulowana T pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. S = dwufunkcyjny z przepływowym podgrzewaczem wody E H 25 HS 25 S 35 HS Ciężar kotła (bez wody) [kg] 38,4 38,6 39,0 43,0 Wymiary (wys. szer. głęb.) [mm] 750 x 440 x x 440 x 414,5 Pojemność wody w kotle [l] 2,8 4,0 Przyłącza wodne c.o. [DN] GZ ¾ Przyłącze gazowe [DN] GZ ¾ Przyłącza wodne c.w.u. [DN] GZ ½ GZ ½ Przyłącza systemu spalinowego [DN] 80/125 Przyłącze odprowadzenia kondensatu [DN] GZ ¾ Obciążenie cieplne [kw] 2,9-24,9 5,9 33,9 Moc cieplna przy 80/60 C [kw] 2,7-24,1 5,7 33,1 Moc cieplna przy 50/30 C [kw] 3,3-26,0 6,2 35,0 Sprawność przy 40/30 C [%] 108,2 Temperatura spalin przy 80/60 C moc min. [ C] Temperatura spalin przy 80/60 C moc max. [ C] Nadciśnienie spalin na wyjściu z kotła [Pa] Minimalny przepływ wody c.o. [l/h] Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] E... - dwufunkcyjny 25 S Max. ciśnienie robocze c.w.u. [bar] 10 Max. twardość wody [mol/m³] 2,7 (15 dh) Wydatek c.w.u. przy T = 30 K [l/min] 11,5 Minimalny wydatek c.w.u. [l/min] 3 Moc cieplna przy produkcji c.w.u [kw] 24,1 Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 10

11 GT 01 E 25 Opis Typ Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny E 25 H ,00 W komplecie: czujnik zewnętrzny Kocioł kondensacyjny na gaz ziemny(propan do przezbrojenia) HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. W komplecie: czujnik zewnętrzny i temperatury ciepłej wody użytkowej E 25 HS ,00 E 35 HS ,00 Kocioł kondensacyjny na gaz ziemny(propan do przezbrojenia) S = dwufunkcyjny z przepływowym podgrzewaczem wody E 25 S ,00 W komplecie: czujnik zewnętrzny Osprzęt do kotłów E 25 Typ Czujnik temperatury c.w.u. QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. QAZ 36, 6 m ,00 Zawór bezpieczeństwa ½ " 3 bar ,00 Zestaw do przezbrojenia na gaz płynny E ,00 Zestaw do przezbrojenia na gaz płynny E ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus, 25 kg ,00 Automatyka do kotłów E 25 H Typ Regulator pokojowy QAA ,00 Regulator pokojowy QAA ,00 Moduł Bus do komunikacji LPB OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania AGU ,00 Regulator RVS kompletny w obudowie RVS ,00 11

12 E 25 GT 01 Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie E 25 H ,00 Regulator temperatury pokojowej QAA ,00 Inibal 1 kg ,00...H Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie E 25 HS ,00 Regulator temperatury pokojowej QAA 55 Podgrzewacz THERAMAT EMB , ,00...HS Inibal 1 kg ,00 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie E 25 HS ,00 Regulator RVS ,00 Moduł Bus do komunikacji LPB OCI 345 Podgrzewacz THERAMAT EM 200 MAGRA Sprzęgło hydrauliczne WST , , ,00...HS Izolacja WST ,00 Uchwyty do WST ,00 12

13 GT 01 GWB 45, 75 Opis Wyposażenie standardowe kotła: GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej tygodniowy program czasowy wysokoefektywna pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny S = dwufunkcyjny z przepływowym podgrzewaczem wody... GWB 45 H/ S / HE GWB 75 H/ HE i GWB 75 H/ HE Kaskada Ciężar kotła (bez wody) [kg] 45,0 67,0 Wymiary (wys. szer. głęb.) [mm] 750 x 500 x x 750 x 374 Pojemność wody w kotle [l] 5,2 8,2 Przyłącza wodne c.o. [DN] 22 mm 1¼ Przyłącze gazowe [DN] 22 mm R ¾ Przyłącze wodne c.w.u. [DN] 22 mm - Obciążenie cieplne [kw] 12,0-45,0 15,0-70,0 Moc cieplna przy 80/60 C [kw] 11,7-43,5 14,5-67,8 Moc cieplna przy 50/30 C [kw] 12,9-47,0 16,0-74,6 Sprawność przy 40/30 C [%] 108,5 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] GWB... - dwufunkcyjny GWB 45 S / HE --- Max. ciśnienie robocze c.w.u. [bar] Wydatek c.w.u. przy T = 30 K [l/min] Moc cieplna przy produkcji c.w.u [kw] 31,3 --- Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 13

14 GWB 45, 75 GT 01 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H S = jednofunkcyjny = dwufunkcyjny W komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny w komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB Kaskada na gaz ziemny (propan do przezbrojenia) w komplecie: 2 x czujniki zasilania i powrotu 1 x wbudowany regulator kaskady (do 12 kotłów w kaskadzie) 1 x Moduł Bus-Clip-In OCI 420 GWB 45 H / HE ,00 GWB 45 S / HE ,00 GWB 75 H / HE ,00 GWB 75 H/ HE Kaskada ,00 Osprzęt do kotłów GWB 45, 75 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,00 Zaciski przyłączeniowe "H" GWB 45 H ,00 Zaciski przyłączeniowe "S" GWB 45 S ,00 Zawór bezpieczeństwa 3/4" 3 bar ,00 Dysza do przezbrojenia kotła na gaz płynny GWB 75 Ø = 10 mm ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Automatyka dla GWB 45, 75 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Automatyka na str 52 System powietrzno spalinowy. na str 57 Podgrzewacze c.w.u. na str 39 14

15 GWB 45, 75 Wariant I: jeden obieg z mieszaczem oraz układ c.w.u. Zestawienie GWB 45 H / HE ,00 Zaciski przyłączeniowe H ,00 Podgrzewacz BS ,00 Moduł mieszacza -Clip-In AGU ,00 Regulator QAA ,00 INIBAL plus, 1 kg ,00 Wariant II: jeden obieg grzewczy bez mieszacza oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H / HE ,00 INIBAL plus, 5 kg ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Czujnik c.w.u. QAZ 36, 6m ,00 Podgrzewacz THERAMAT EMH ,00 Wariant III: kaskada dwóch kotłów z jednym obiegiem bezpośrednim i jednym mieszaczem oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H / HE Kaskada ,00 GWB 75 H / HE ,00 Moduł Bus-Clip-In OCI ,00 INIBAL plus, 5 kg, 2x ,00 Regulator RVS , kpl ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Podgrzewacz EMH F ,00 15

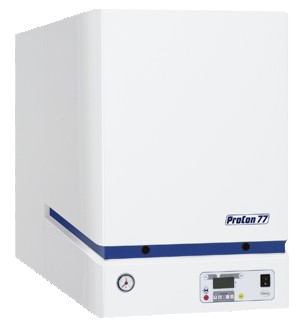

16 GWB 77 GT 01 Opis Wyposażenie standardowe kotła: GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej tygodniowy program czasowy wysokoefektywna pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny... GWB 77 H i GWB 77 H Kaskada Ciężar kotła (bez wody) [kg] 67,0 Wymiary (wys. szer. głęb.) [mm] 750 x 465 x 581 Pojemność wody w kotle [l] 4,0 Przyłącza wodne c.o. [DN] 1¼ Przyłącze gazowe [DN] R ¾ Obciążenie cieplne [kw] 15,0-70,0 Moc cieplna przy 80/60 C [kw] 14,5-67,8 Moc cieplna przy 50/30 C [kw] 16,0-74,6 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 200 Przepływ przy T = 20 K [l/h] 2900 Max. temperatura zasilania [ C] 90 Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 16

17 GT 01 GWB 77 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny GWB 77 H / HE ,00 w komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB Kaskada na gaz ziemny (propan do przezbrojenia) w komplecie: 2 x czujniki zasilania i powrotu 1 x wbudowany regulator kaskady (do 12 kotłów w kaskadzie) 1 x Moduł Bus-Clip-In OCI 420 GWB 77 H / HE Kaskada ,00 Osprzęt do kotłów GWB 77 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,00 Zawór bezpieczeństwa 3/4" 3 bar ,00 Dysza do przezbrojenia kotła na gaz płynny GWB 77 Ø = 10 mm ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter modernizacyjny systemu spalinowego z EC/ GWB DN 80/ ,00 Automatyka dla GWB 77 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Automatyka na str 52 System powietrzno spalinowy. na str 57 Podgrzewacze c.w.u. na str 39 17

18 GWB 77 Wariant I: jeden obieg grzewczy bez mieszacza oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 77 H / HE ,00 INIBAL plus, 5 kg ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Czujnik c.w.u. QAZ 36, 6m ,00 Podgrzewacz THERAMAT EMH ,00 Wariant II: kaskada dwóch kotłów z jednym obiegiem bezpośrednim i jednym mieszaczem oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 77 H / HE Kaskada ,00 GWB 77 H / HE ,00 Moduł Bus-Clip-In OCI ,00 INIBAL plus, 5 kg, 2x ,00 Regulator RVS , kpl ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Podgrzewacz EMH F ,00 18

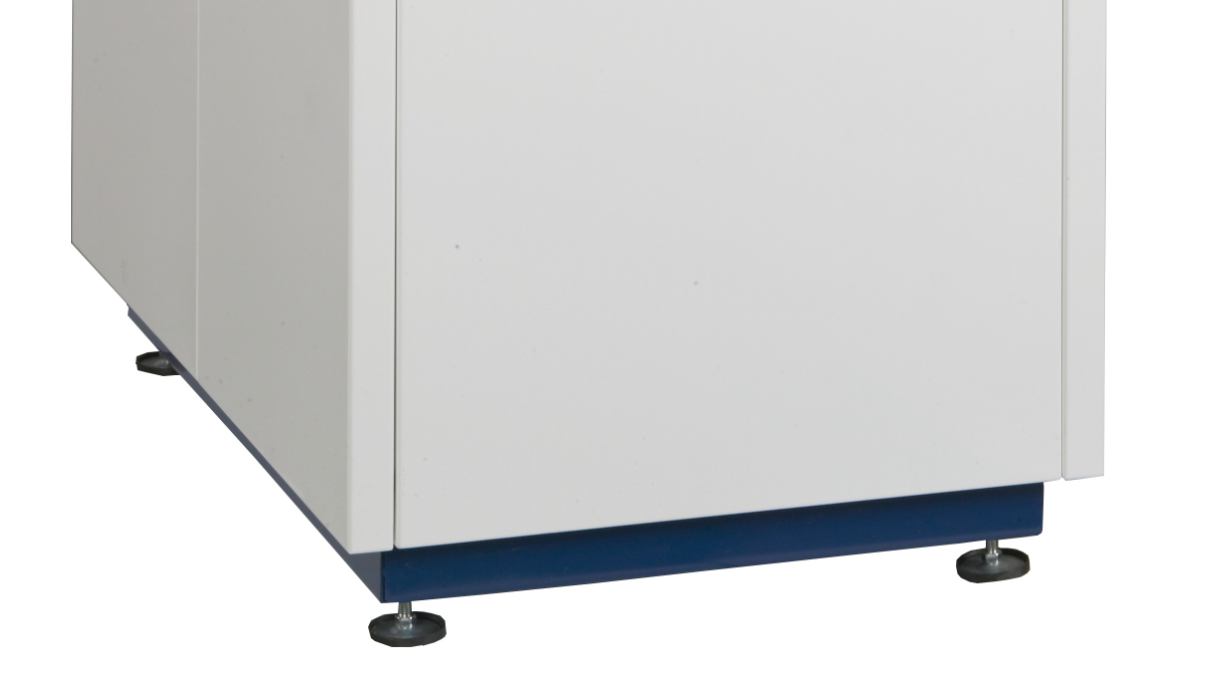

19 GT 01 HT 150/ HT 225 Opis Wyposażenie standardowe kotła: HT gazowy kocioł kondensacyjny, stojący ze zintegrowanymi palnikami promiennikowo nadmuchowymi o mocy modulowanej w zakresie od kw i kw przeznaczony do spalania gazu ziemnego GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego ciśnienie robocze po stronie c.o. 0,5/3,0 bar; podłączenie systemu spalinowego (turbo)-opcja; - spaliny DN 160, powietrze DN 125 sterowanie wg warunków pogodowych przeznaczony do ogrzewania i przygotowania c.w.u. dla budynków średniej wielkości w jednej obudowie 2 lub 3 bloki grzewcze (palniki) załączane kaskadowo wbudowane sprzęgło hydrauliczne (w wersji standard) i pompy kotłowe do oddzielenia obiegu kotłowego i instalacji grzewczej wbudowane w obudowie rolki transportowe oraz nogi poziomujące w wykonaniu "Standard" wbudowane sprzęgło hydrauliczne, ze sterownikiem kotłowym RVS 43 jednostka do pracy pojedynczej w wykonaniu "Kaskade Master" z regulatorem kaskadowym do 12 bloków grzewczych (palników) wymagane zewnętrzne sprzęgło hydrauliczne w wykonaniu "Kaskade Slave" kolejna jednostka do kaskady - wymagane sprzęgło hydrauliczne w wykonaniu "PWT wbudowany wymiennik płytowy do rozdzielenia obiegu kotłowego i instalacji c.o. zalecany przy modernizacjach. wymienniki kotła ze stali nierdzewnej palniki ECONOX promiennikowo nadmuchowe z płynną modulacją modulacja mocy kotła HT 150 od %, HT 225 od 7-100% układ sterowania wg warunków pogodowych, program tygodniowy i dzienny, sterowanie jednym obiegiem bezpośrednim lub ze zmieszaniem sterowanie pompą ładującą c.w.u. wbudowane sprzęgło hydrauliczne w wersji Standard wbudowany wymiennik płytowy do rozdzielenia układu kotłowego i instalacji grzewczej w wersji PWT kompletna rampa gazowa z pełną automatyką zabezpie-czającą ogranicznik temperatury kotła i spalin wysokoefektywne pompy kotłowe, tablica sterownicza kotła elektroniczny zapłon z ciągłą kontrolą procesu spalania manometr czujnik temperatury zewnętrznej boks neutralizacji kondensatu Kotły HT wyposażane są w różnego rodzaju dysze gazowe w zależności od rodzaju gazu. Przy zamówieniu prosimy podać rodzaj gazu. HT Ciężar kotła (bez wody) [kg] Wymiary (wys. szer. głęb.) [mm] 1650 x 680 x 1030 Pojemność wody w kotle [l] Przyłącza wodne [DN] 40 mm Przyłącze gazowe [DN] 1 ¼" Obciążenie cieplne [kw] 15,0-149,2 15,0-216,0 Moc cieplna przy 80/60 C [kw] 14,5-143,2 14,5-206,0 Moc cieplna przy 50/30 C [kw] 16,0-155,0 16,0-225,0 Sprawność przy 40/30 C [%] 109,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 200 Przepływ przy T 20 K [l/h] Max. temperatura zasilania [ C] 90 Ciśnienie robocze min./max. [bar] 0,5/ 3,0 Uwaga: Przy pracy kotła na gazie ziemnym GZ-35 podane moce są mniejsze o 20% 19

20 HT 150 / 225 GT 01 Opis Kocioł kondensacyjny HT Standard do pracy pojedynczej na gaz ziemny lub propan : - regulator RVS z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej - sprzęgło hydrauliczne Kocioł kondensacyjny HT Kaskade Master (kaskadowy wiodący) na gaz ziemny lup propan : - regulator kaskady RVS z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej Typ HT 150 HE ,00 HT 225 HE ,00 HT 150 HE / KM ,00 HT 225 HE / KM ,00 Kocioł kondensacyjny HT Kaskade Slave (kolejny do kaskady) na gaz ziemny lub propan HT 150 HE / KS ,00 HT 225 HE / KS ,00 Kocioł kondensacyjny HT PWT do pracy pojedynczej na gaz ziemny lub propan : - regulator RVS z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej - wbudowany wymiennik płytowy, grupa bezpieczeństwa, naczynie przeponowe HT 150 PWT ,00 HT 225 PWT ,00 KASKADA KOTŁÓW DO 900 kw HT 150 HE w kaskadzie do 6 sztuk HT 225 HE w kaskadzie do 4 sztuk Osprzęt do kotłów HT 150/ HT 225 Typ Set - układ doprowadzenia powietrza dla kotła HT do pracy niezależnej od pomieszczenia do zabudowy w kotle (rury + osprzęt 20 HT 150 HE ,00 Set - układ doprowadzenia powietrza dla kotła HT jak wyżej HT 225 HE ,00 Zestaw do przezbrojenia kotła na gaz płynny HT 150 HT 150 HE ,50 Zestaw do przezbrojenia kotła na gaz płynny HT 225 HT 225 HE ,00 Filtroodmulnik magnetyczny 2 HT 150 HE/ 225 HE ,00 Moduł AVS do rozbudowy o drugi obieg ze zmieszaniem dla RVS wymagany czujnik QAD ,00 Regulator RVS ,00 Czujnik temperatury zasilania do RVS QAD ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,00 Zawór bezpieczeństwa 1, 3 bar HT ,00 Zawór bezpieczeństwa 1 ¼, 3 bar HT ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00

21 21 Pompy ciepła

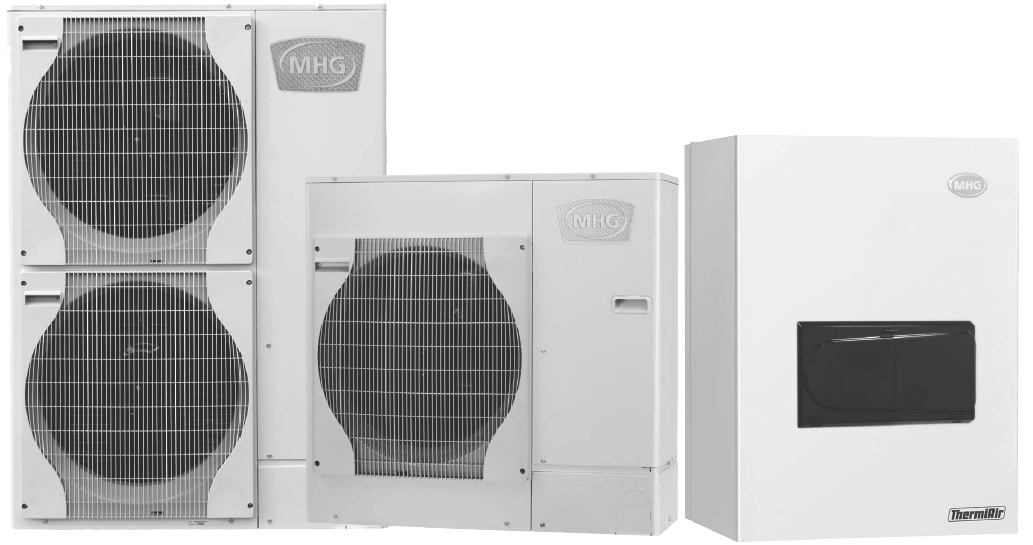

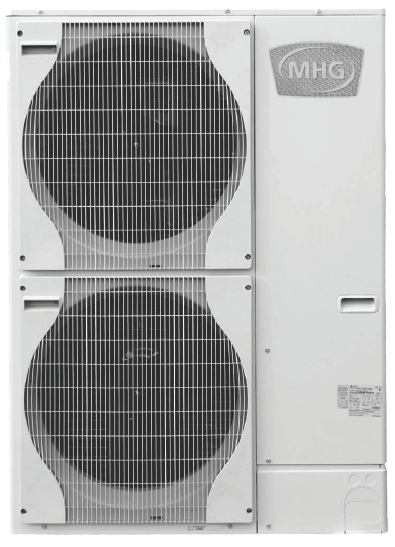

22 ThermiAir GT 09 Pompy ciepła ThermiAir 10 / 16 grzanie / chłodzenie Pompy ciepła ThermiAir powietrze / woda dostępne w 4 wersjach: - ThermiAir monoenergetyczna pompa ciepła o mocy 10 lub 16 kw z wbudowaną grzałką elektryczną 3 lub 6 kw dla wytwarzania ciepła z energii elektrycznej dla budownictwa standardu energooszczędnego i pasywnego - ThermiAir biwalentna pompa ciepła 10 lub 16 kw do pracy samodzielnej lub w kombinacji z dodatkowym źródłem wytwarzania ciepła takim jak kocioł gazowy, olejowy lub na paliwo stałe. Bez grzałki elektrycznej. ThermiAir to pompa ciepła powietrze / woda do ogrzewania lub chłodzenia oraz podgrzewania ciepłej wody użytkowej w domach jednorodzinnych z ograniczeniem minimalnej temperatury zasilania w funkcji chłodzenia do 18 C. Jako medium chłodzące używana jest woda z instalacji grzewczej. Chłodzenie obiegiem grzewczym na własne ryzyko. Pompa ThermiAir składa się z jednostki zewnętrznej i wewnętrznej urządzenia, które są połączone ze sobą elektrycznie oraz za pomocą obiegu czynnika chłodniczego. Jednostka wewnętrzna: - Obudowa naścienna z wbudowanymi komponentami hydraulicznymi, takie jak pompa obiegowa wysokoefektywna, skraplacz, rury przyłączeniowe, grzałka elektryczna (tylko w wersji monoenergetycznej) oraz czujnik przepływu - Zawór bezpieczeństwa, manometr, zawór spustowy i odpowietrznik - Wymiary wysokość x szerokość x głębokość: 680 x 500 x 420 mm - Tablica sterująca z regulatorem pogodowym - Podświetlany panel obsługi - Przyjazny dla środowiska czynnik chłodniczy R 410A, temperatura czynnika grzewczego do 60 C - Kolor: czysta biel (RAL 9010) Jednostka zewnętrzna: - Parownik powietrzny o cichej pracy z optymalizację przepływu powietrza poprzez wentylator o zmiennej prędkości -Specjalna sprężarka tłokowa (ThermiAir 10) lub sprężarka spiralna (ThermiAir 16) z technologią inwertera - Zawory rozprężne elektroniczne oraz 4-drogowy zawór przełączający do odwracania procesu grzanie/chłodzenie - Płyta sterująca z podłączeniami elektrycznymi - Wykonanie do montażu zewnętrznego - Kolor: czysta biel (RAL 9010) - Wymiary wysokość x szerokość x głębokość: ThermiAir 10: 943 x 950 x 330 mm ThermiAir 16: 950 x 1350 x 330 mm - Odprowadzenie kondensatu na podsypkę żwirową Zakres dostawy: - Kompletna pompa ciepła z jednostką wewnętrzną i zewnętrzną, łącznie z regulatorem komfortu (regulacja pogodowa, samoczynną diagnostyką, pamięć błędów) - Fabrycznie wstępnie napełniona czynnikiem chłodniczym dla rurarzu do 10 m - Czujnik c.w.u, czujnik temperatury zewnętrznej, czujnik temperatury c.o. - Zawór bezpieczeństwa - Szyna montażowa (kołków i śrub mocujących). 22

23 GT 09 ThermiAir ThermiAir 10 biwalentna 10 monoenergetyczna 16 biwalentna 16 monoenergetyczna Typ powietrze / woda powietrze / woda Funkcja pracy grzanie / chłodzenie grzanie / chłodzenie Model jednostki zewnętrznej PUHZ-SW75 VHA PUHZ-SW120 YHA Moc grzewcza kw 3,3 10,2 5,9 16 Zakres pracy na ogrzewanie do temperatur zewnętrznych C -20 do +21 Max. temperatura zasilania (ogrzewanie) C 60 przy temp. zew. > 0 C 55 przy temp. zew. > -10 C Minimalna temperatura wody grzewczej (ogrzewanie) C 10 Nominalna moc grzewcza / COP przy A7/W35 kw / -- 1) 8,0 / 4,4 16,0 / 4,1 Nominalna moc grzewcza / COP przy A2/W35 kw / -- 1) 7,5 / 3,4 12,0 / 3,24 Nominalna moc grzewcza / COP przy A-7/W35 kw / -- 1) 7,0 / 2,9 11,2 / 2,85 Nominalna moc grzewcza / COP przy A-15/W35 kw / -- 1) 7,0 / 1,97 9,36 / 2,1 Nominalna moc grzewcza / COP przy A7/W45 kw / -- 1) 8,0 / 3,4 16,0 / 3,23 Nominalna moc grzewcza / COP przy A2/W45 kw / -- 1) 7,5 / 2,83 12,0 / 2,52 Nominalna moc grzewcza / COP przy A-7/W45 kw / -- 1) 7,0 / 2,2 11,0 / 2,14 Nominalna moc grzewcza / COP przy A-15/W45 kw / -- 1) 7,0 / 1,56 9,42 / 1,66 Nominalna moc grzewcza / COP przy A20/W55 kw / -- 1) 10,5 / 3,14 19,7 / 3,14 Nominalna moc grzewcza / COP przy A7/W55 kw / -- 1) 8,0 / 2,68 15,21 / 1,68 Nominalna moc grzewcza / COP przy A-7/W55 kw / -- 1) 7,0 / 1,65 11,2 / 1,68 Czynnik chłodniczy / podstawowe napełnienie -- / kg R410A 2) / 3,2 R410A 2) / 4,6 Długośc rur do splita z fabrycznie napełnionym czynnikiem chłodniczym m 10 Max. długość rur m Czynnik chłodniczy, dodatkowa ilość czynnika na długości orurowania (liczona w jednym kierunku) m = 0,4 kg m = 0,8 kg m = 1,4 kg m = 0,2 kg m = 0,4 kg m = 1,0 kg m = 1,6 kg m = 2,2 kg m = 2,9 kg Minimalny przepływ czynnika grzewczego m 3 /h 1,2 2,1 Minimalny przepływ powietrza (parownik) m 3 /h Kierunek przepływu poziomy Średnica rur czynnika chłodniczego (faza ciekła) mm 10 Średnica rur czynnika chłodniczego (faza gazowa) mm 16 Śrubunek dla rury czynnika chłodniczego (faza ciekła) 3/8 Śrubunek dla rury czynnika chłodniczego (faza gazowa) 5,8 Maksymalna różnica poziomów m Poziom ciśnienia akustycznego (jednostka zewnętrzna) db(a) 40 3) 43,2 3) Maksymalne ciśnienie pracy bar 3,0 Przyłącza hydrauliczne zasilanie / powrót 1 GZ 23

24 ThermiAir GT 09 ThermiAir 16 biwalentna 10 monoenergetyczna 16 biwalentna Wymiary jednostki wewnętrznej wys. x szer. x gł. mm 680 x 500 x x 500 x monoenergetyczna Wymiary jednostki zewnętrznej wys. x szer. x gł. mm 943 x 950 x x 950 x 330 Ciężar jednostki wewnętrznej kg Ciężar jednostki zewnętrznej kg Aktywne chłodzenie Nominalna moc chłodnicza A35/W7 kw / EER 6,6 / 2,55 12,5 / 2,32 Nominalna moc chłodnicza A35/W18 kw / EER 7,1 / 4,01 14,0 / 4,08 Zakres pracy przy chłodzeniu C -5 do +46 Przyłącze elektryczne jednostka wewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz Zalecane zabezpieczenie / Charakterystyka wyłączania B A 16 Przyłącze elektryczne jednostka zewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz 3 NPE 400 V 50 Hz Maksymalny prąd roboczy A Nominalny prąd roboczy A 8,1 5,9 Zalecane zabezpieczenie / Charakterystyka wyłączania C A 20 3 x 16 Grzałka elektryczna Grzałka elektryczna kw Napięcie znamionowe grzałki A NPE 230 V 50 Hz NPE 400 V 50 Hz Pobór mocy kw Zalecane zabezpieczenie A x 16 1) Dane według EN ) Obejmuje gazy cieplarnianne zgodnie z protokołem z Kioto 3) Wolne pole w odległości 5m WAŻNE! Czynnik chłodniczy R410A dla temperatury czynnika grzewczego do 60 C. 24

25 GT 09 ThermiAir ThermiAir 10 biwalentna 10 monoenergetyczna 16 biwalentna 16 monoenergetyczna Moc w kw A2 / W35 7,5 12 A7 / W bez VAT 6.470, , , ,00 Nr Opis Nr bez VAT Grupa pompowa DN 25 ( bez mieszacza) z pompą wysokoefektywną ,00 Grupa pompowa DN 25 ( z mieszaczem) z pompą wysokoefektywną ,00 Zawór 3- drogowy 1 dla pompy ThermiAir ,00 Zawór 3- drogowy 1¼ dla pompy ThermiAir ,00 Zestaw przyłączeniowy G ¾ strona grzewcza ThermiAir ,00 Zestaw przyłączeniowy G 1 strona grzewcza ThermiAir ,00 Zestaw przyłączeniowy G 1¼ strona grzewcza ThermiAir ,00 Zawór nadmiarowo - upustowy Rp 1 dla grup pompowych ; ,00 Konsola stojąca z tłumieniem drgań dla jednostka zewnętrzna ThermiAir 10 kw i 16 kw ,00 Tłumiki drgań dla jednostki zewnętrznej ThermiAir 10 i 16, Ø 40 mm, H = 30 mm ,00 Konsola ściennoa do montażu na ścianie jednostki zewnętrznej ,00 Wanna odpływu kondensatu OA2 dla modułu zewnętrznego, zawiera separator oleju oraz układ podgrzewania odprowadzenia kondensatu z regulacją elektroniczną i siatkę zabezpieczającą przed zapchaniem odpływu ,00 Odprowadzenie kondensatu ,00 Złączka do przedłużania układu czynnika chłodniczego 5 /8 i rury Ø 10 (1szt) Złączka do przedłużania układu czynnika chłodniczego 7 /8 i rury Ø 16 (op. 1szt) , ,50 Nakrętka do złączki 5 /8 i rury Ø 10 (op. 2szt) ,40 Nakrętka do złączki 7 /8 i rury Ø 16 (op. 2szt) ,30 25

26 Hybryda /HE GT 09 Opis urządzenia Hybryda Gazowy kocioł kondensacyjny z pompą ciepła powietrze / woda Hybryda wykorzystuje dwa rodzaje energii: - gaz ziemny (kocioł gazowy kondensacyjny) - powietrze zewnętrzne (pompa ciepła powietrze / woda) Hybryda wyposażony jest w pompę ciepła o mocy 10 kw i współczynnikiem sprawności do COP 4,4 oraz gazowym kotłem kondensacyjnym o mocy modulowanej w zakresie 7-25 kw z wysokoefektywną pompą. Gazowy kocioł kondensacyjny z zamkniętą komorą spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia - turbo Płyta sterująca z mikroprocesorową regulacja systeu: - solarnego - pompą ciepła - gazowym kotłem kondensacyjnym - układem podgrzewania c.w.u. - buforem czynnika grzewczego Możliwa rozbudowa sterowania o kolejny obieg grzewczy za pomocą dodatkowego modułu automatyki. Sterownik temperatury pokojowej jako opcja wyposażenia. Zakres dostawy: - jednostka wewnętrzna wisząca - moduł zewnętrzny pompy ciepła - czujnik temperatury zewnętrznej dla pompy ciepła - czujnik temperatury c.w.u. - czujnik temperatury zasilania - szyna montażowa dla jednostki wewnętrznej - instrukcja montażu i obsługi Wyposażenie / funkcje: Hybryda przeznaczony do spalania gazu ziemnego lub gazu płynnego propanu technicznego. Nominalne obciążenie cieplne jednostki kotłowej od 7,7 do 24,8 kw Wysokiej klasy wymiennik kotła wykonany z odlewanego aluminium, palnik promienikowo-nadmuchowy z płynną modulacją mocy. Systemowy sterownik przystosowany jest do obsługi dwóch układów ze zmieszniem na c.o., podgrzewania c.w.u., współpracy z kolektorami słonecznymi i buforem czynnika grzewczego. Jednostka wewnętrzna wyposażona jest w skraplacz dla pompy ciepła powietrze/woda, sprzęgło hydrauliczne, zawór przełączający, czujnik przepływu, inwerter pompy ciepła. Moc grzewcza pompy ciepła A7/W35 = 8 kw Jednostka zewnętrzna wyposażona jest w parownik powietrzny o cichej pracy z optymalizację przepływu powietrza poprzez wentylator o zmiennej prędkości,specjalna sprężarka tłokowa (ThermiAir 10) z technologią inwertera,zawory rozprężne elektroniczne, płyta sterująca z podłączeniami elektrycznymi. 26

27 GT 09 Hybryda /HE Hybryda Oznakowanie CE H CE-0063AR3527 Wymiary jednostki wewnętrznej wys. x szer. x gł. mm 925 x 782 x 308 Ciężar jednostki wewnętrznej kg 85 Przyłącza hydrauliczne zasilanie / powrót 1 GZ Przyłącze gazu ½ Średnica rur czynnika chłodniczego (faza ciekła) mm 10 Średnica rur czynnika chłodniczego (faza gazowa) mm 16 Max. długość rur m 40 Maksymalna różnica poziomów m 10 Minimalny przepływ czynnika grzewczego m 3 /h 0,4 Maksymalne ciśnienie pracy bar 3,0 Max. temperatura zasilania (ogrzewanie) C 60 przy temp. zew. > 0 C 55 przy temp. zew. > -10 C Przyłącze elektryczne jednostka wewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz Zalecane zabezpieczenie / Charakterystyka wyłączania B A 10 Przewód elektryczny mm 2 3 x 1,5 Kocioł gazowy kondensacyjny Oznakowanie CE CE-0063AR3527 Max. temperatura zasilania (ogrzewanie) C 75 Nominalna moc cieplna kw 7,2 25,0 Nominalna moc cieplna przy 80/60 C kw 7,0 24,0 Nominalna moc cieplna przy 50/30 C kw 7,7 24,8 Sprawność przy 80/60 C % 94,2-96,0 Sprawność przy 50/30 C % 106,9 98,2 Sprawność przy 40/30 C % 108,5 101,0 Maksymalne ciśnienie przyłącza gazu mbar 50 Przyłącze systemu spalinowego DN 80/125 Temperatura spalin przy 80/60C dla mocy min. / max. C 57,5 / 94,0 Max. nadciśnienie spalin na wyjściu z kotła Pa 90 Minimalna temperatura wody grzewczej (ogrzewanie) C 10 Rodzaj gazu GZ - 50 Propan Ciśnienie gazu mbar Strumień przepływu spalin kg/s 0,0034 0,0151 Zawartość CO2 moc maksymalna % 8,9 9,1 9,9 10,3 27

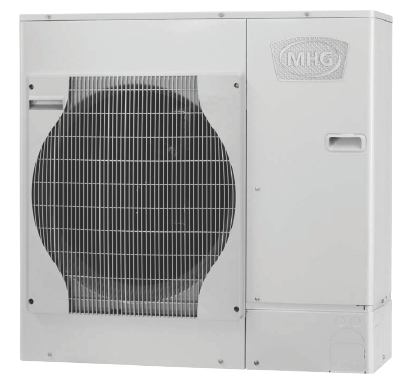

28 Hybryda /HE GT 09 Jednostka zewnętrzna Typ Model jednostki zewnętrznej powietrze / woda PUHZ-SW75 VHA Moc grzewcza kw 3,3 10,2 Zakres pracy na ogrzewanie do temperatur zewnętrznych C -20 do +21 Max. temperatura zasilania (ogrzewanie) C 60 przy temp. zew. > 0 C 55 przy temp. zew. > -10 C Minimalna temperatura wody grzewczej (ogrzewanie) C 10 Nominalna moc grzewcza / COP przy A10/W35 kw / -- 1) 8,5 / 4,83 Nominalna moc grzewcza / COP przy A7/W35 kw / -- 1) 8,0 / 4,4 Nominalna moc grzewcza / COP przy A2/W35 kw / -- 1) 7,5 / 3,4 Nominalna moc grzewcza / COP przy A7/W45 kw / -- 1) 8,0 / 3,4 Nominalna moc grzewcza / COP przy A2/W45 kw / -- 1) 7,5 / 2,83 Nominalna moc grzewcza / COP przy A20/W55 kw / -- 1) 10,5 / 3,14 Nominalna moc grzewcza / COP przy A7/W55 kw / -- 1) 8,0 / 2,68 Nominalna moc grzewcza / COP przy A-7/W35 kw / -- 1) 7,0 / 2,9 Czynnik chłodniczy / podstawowe napełnienie -- / kg R410A 2) / 3,2 Długośc rur do splita z fabrycznie napełnionym czynnikiem chłodniczym m 10 Max. długość rur m 40 Czynnik chłodniczy, dodatkowa ilość czynnika na długości orurowania (liczona w jednym kierunku) m = 0,4 kg m = 0,8 kg m = 1,4 kg Minimalny przepływ czynnika grzewczego m 3 /h 1,2 Minimalny przepływ powietrza (parownik) m 3 /h 3300 Kierunek przepływu poziomy Średnica rur czynnika chłodniczego (faza ciekła) mm 10 Średnica rur czynnika chłodniczego (faza gazowa) mm 16 Śrubunek dla rury czynnika chłodniczego (faza ciekła) 3/8 Śrubunek dla rury czynnika chłodniczego (faza gazowa) 5,8 Maksymalna różnica poziomów m 10 Poziom ciśnienia akustycznego (jednostka zewnętrzna) db(a) 40 3) Wymiary jednostki zewnętrznej wys. x szer. x gł. mm 943 x 950 x 330 Ciężar jednostki zewnętrznej kg 75 Przyłącze elektryczne jednostka zewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz Maksymalny prąd roboczy A 19 Nominalny prąd roboczy A 8,1 Zalecane zabezpieczenie / Charakterystyka wyłączania C A 20 1) Dane według EN ) Wolne pole w odległości 5m 2) Obejmuje gazy cieplarnianne zgodnie z protokołem z Kioto 4) Maksymalna temperatura zasilania obiegu grzewczego 28

29 GT 09 Hybryda /HE Model Moc grzewcza - kocioł gazowy / pompa ciepła Hybryda /HE 25 / 10 kw bez VAT 8.510,00 Nr Opis Nr bez VAT Zestaw przyłączy hydraulicznych ,00 Adapter 87 odprowadzenia spalin z kotła z króćcami pomiarowymi ,00 Grupa pompowa DN 25 ( bez mieszacza) z pompą wysokoefektywną ,00 Grupa pompowa DN 25 ( z mieszaczem) z pompą wysokoefektywną ,00 Zawór 3- drogowy 1 dla pompy ThermiAir ,00 Zawór nadmiarowo - upustowy Rp 1 dla grup pompowych ; ,00 Konsola stojąca z tłumieniem drgań dla jednostka zewnętrzna ThermiAir 10 kw i 16 kw ,00 Tłumiki drgań dla jednostki zewnętrznej ThermiAir 10 i 16, Ø 40 mm, H = 30 mm ,00 Konsola ściennoa do montażu na ścianie jednostki zewnętrznej ,00 Wanna odpływu kondensatu OA2 dla modułu zewnętrznego, zawiera separator oleju oraz układ podgrzewania odprowadzenia kondensatu z regulacją elektroniczną i siatkę zabezpieczającą przed zapchaniem odpływu ,00 Odprowadzenie kondensatu ,00 Złączka do przedłużania układu czynnika chłodniczego 5 /8 i rury Ø 10 (1szt) Złączka do przedłużania układu czynnika chłodniczego 7 /8 i rury Ø 16 (op. 1szt) , ,50 Nakrętka do złączki 5 /8 i rury Ø 10 (op. 2szt) ,40 Nakrętka do złączki 7 /8 i rury Ø 16 (op. 2szt) ,30 29

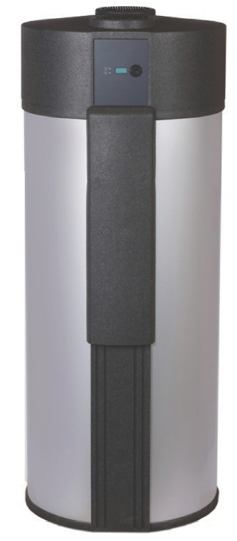

30 Pompa ciepła c.w.u. GT 09 Powietrzna pompa ciepła do podgrzewania c.w.u. VT 3131 przystosowana jest do montażu wewnątrz pomieszczenia i przeznaczona do zastosowania zarówno w budynkach nowobudowanych jak i istniejących. Pompa ciepła VT 3131 jest wyposażona w najnowocześniejszą sprężarkę rotacyjną Hitachi, posiada kompaktową budowę ze zintegrowanym zasobnikiem c.w.u. o pojemności 258 litrów standardowo z wbudowaną jedną wężownicą. Zintegrowana z zasobnikiem wężownica grzewcza umożliwia połączenie z istniejącym kotłem grzewczym, instalacją kolektorów słonecznych lub innym źródłem ciepła. Minimalna temperatura powietrza gwarantująca jeszcze prawidłową pracę pompy ciepła wynosi -10 C Maksymalna temperatura wody w zasobniku 65 C Kontrolowany system oszraniania gorącym gazem, pracą pompy ciepła nadzoruje wbudowany elektroniczny sterownik, wentylator o zmiennej wydajności. Model / Typ Moc grzewcza Vesttherm A/S VT ,42 kw bez VAT 2.195,00 Nr Model VT 3131 Wymiary mm x Ø 707 Waga bez wody kg 153 Pojemność zbiornika c.w.u. l 258 Moc grzewcza kw 1,42 Pobór mocy (13A) kw 0,395 Moc grzałki elektrycznej kw 2,0 Gwarantowana praca pompy przy temp. powietrza zewnętrznego C -10 / +35 Minimalna temperatura wody C 5 C Nominalna moc grzewcza / COP przy A20/W55 2,83 Nominalna moc grzewcza / COP przy A15/W55 3,34 Czynnik chłodniczy / podstawowe napełnienie R 134A Powierzchnia wymiennika WT m 2 1,0 Przepływ powietrza (min. / max.) m 3 /h 200 / 300 Przyłącza c.w.u., zimna woda, wymiennik WT GZ 1 Przyłącze cyrkulacji GZ ¾ Przyłącze odwodnienia GZ ½ Poziom ciśnienia akustycznego db(a) 58 Maksymalne ciśnienie wody bar 10 30

31 Palniki rakietowe Palniki olejowe ciśnieniowe Palniki gazowe wentylatorowe 31

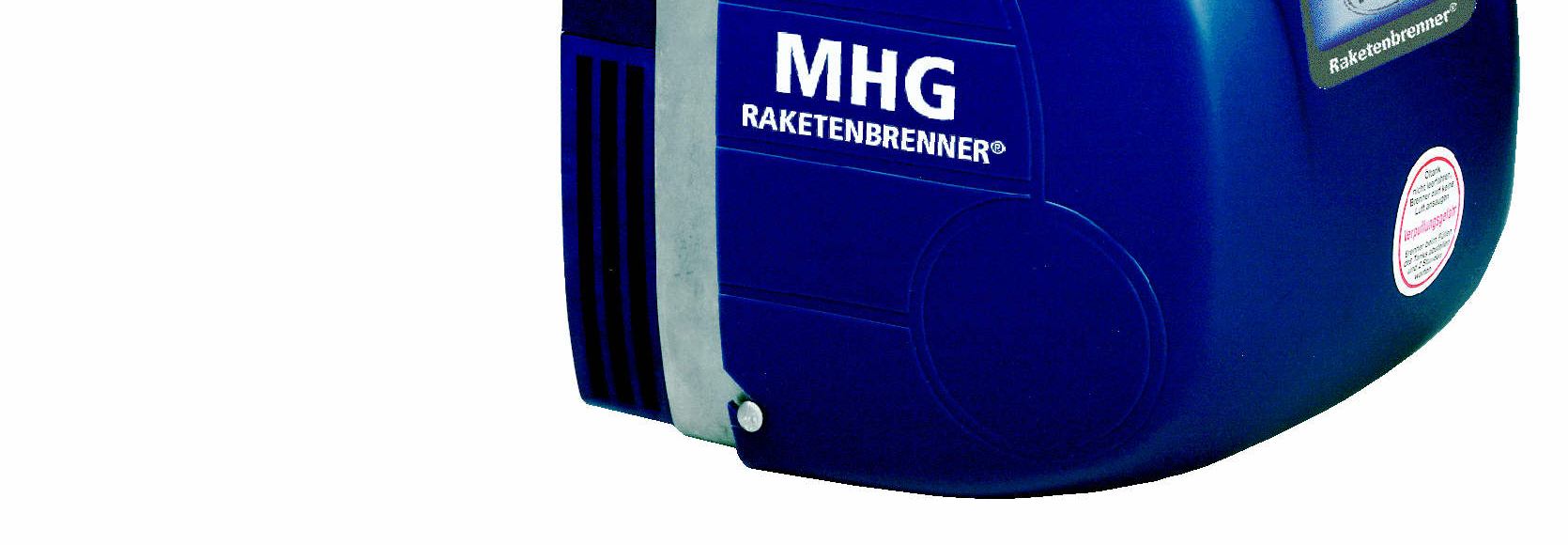

32 Palniki olejowe MHG wcześniej MAN GT 08 Palnik rakietowy RE 1 H 1,2-6,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki ( z tłumieniem szumu), rura palnika ze stali wysokostopowej ( rura palnika ceramiczna przy RE 1HK), układ wstępnego podgrzewania oleju, silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węże olejowe, automat palnikowy z kontrolą płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Wersja palnika RE 1HK - z rurą ceramiczną dla oleju opałowego o niskiej zawartości siarki. Palnik po próbie na ciepło ze wstępną regulacją nastawy i potwierdzeniem analizy parametrów spalin. Palnik ciśnieniowy jednostopniowy DE 1 V,VH,H 1,2-9,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zmieszania wysokiej wydajności, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju (DE 1VH), silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węże olejowe, automat palnikowy z czujnikiem płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik olejowy, jednostopniowy DE 1.1VH, z wstępnym podgrzaniem Palnik wentylatorowy ciśnieniowy Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis bez VAT. DE 1.1VH , ); 9) ,00 DE 1.1VH ); 9) ,00 DE 1.1VH ); 9) ,00 Palnik olejowy, jednostopniowy DE 1H DE 1.2 H ); 9) ,00 DE 1.2 H ); 9) ,00 DE 1.2 H ,5 12 3); 9) ,00 DE 1.2 H , ); 9) ,00 DE 1.3 H ); 9) ,00 DE 1.3 H ); 9) ,00 Palniki rakietowe jednostopniowe RE 1H, z wstępnym podgrzaniem, z redukcją szumów i Nox Palnik rakietowy Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis bez VAT. RE 1.19 H ); 9) ,00 RE 1.22 H ); 9) ,00 RE 1.26 H ); 9) ,00 RE 1.32 H ); 9) ,00 RE 1.38 H ); 9) ,00 RE 1.44 H ); 9) ,00 RE 1.50 H ); 9) ,00 RE 1.60 H ); 9) ,00 RE 1.70 H ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2, DE 1.1 VH i DZ specjalnego automatu palnikowego w cenie netto 229,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 32

33 GT 08 Palniki olejowe MHG wcześniej MAN Palnik rakietowy RZ 2 - RZ 3 5,2-30 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki, rura palnika ze specjalnej stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju ( RZ 2 ), silnik prądu zmiennego, przysłona wlotu powietrza, transformator zapłonu, wirnik dmuchawy, dwustopniowa pompa olejowa, zawory elektromagnetyczne, dysza, przewody olejowe, automat palnikowy z kontrolą płomienia,, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik rakietowy, dwustopniowy RZ 2, z wstępnym podgrzaniem Palnik rakietowy Typ 3) Od kw Moc kotła 2) do kw Ciężar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Palnik rakietowy, dwustopniowy RZ 2 Palnik rakietowy Typ 3) Moc kotła 2) Od kw od kw Ciężar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2 i DZ specjalnego automatu palnikowego w cenie netto 229,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 33

34 Palniki olejowe MHG wcześniej MAN GT 08 Palnik ciśnieniowy dwustopniowy DZ 2 - DZ kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, rura palnika z przesuwną obsadą dyszy, przestawna przysłona powietrza dolotowego oraz silnik nastawczy dla dwustopniowej klapy powietrznej, system wspólnej dyszy dla dwóch zakresów mocy lub dysza powrotu ( DZ 4 ), silnik prądu zmiennego ( DZ 2 i DZ 3.0) bądź trójfazowy (od DZ3.1 do DZ 4) transformator zapłonu, wirnik dmuchawy, pompa olejowa z dwoma oddzielnymi nastawami zakresów ciśnień, zawory elektromagnetyczne, węże olejowe, automat palnikowy z fotoopornikiem ( fotorezystorem ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 2.1, DZ 2.2 Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 2.3 ; dla kotłów z ciągiem naturalnym Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Od kw Moc kotła 2) do kw Ciężar kg Fußnote DZ ); 9) ,00 DZ ); 9) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 3 Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Moc kotła 2) Od kw od kw Ciężar kg Opis DZ ); 9) ,00 DZ ); 9) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 4 ; z dyszą powrotu Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis DZ ); 10) ,00 DZ ); 10) ,00 *) Wytyczne dla palników i dodatkowe informacje na stronie 33 34

35 GT 08 Palniki olejowe MHG wcześniej MAN Gazowy palnik wentylatorowy GE 1; GE 1H 1,2-10,5 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury, podwójna, dwustronna regulacja poprzez nastawę klapy powietrznej oraz przesuwną obsadę dyszy, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia ( jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Armatura gazowa Blok armatury gazowej i rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny ) np. GE 1.40HF. Armatura bloku gazowego składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych. Dalsze wyposażenie na zapytanie. Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności w palniku GE na bloku gazowym lub na wtyczce. Gazowy palnik wentylatorowy jednostopniowy GE 1 H na gaz ziemny i płynny Palnik gazowy - Typ Od kw Moc kotła 2) do kw Przyłącze mbar 13) Ciężarkg Opis*) GE 1.40HN Rp ¾ ) ,00 GE 1.40HF Rp ¾ ) ,00 GE 1.65HN Rp ¾ ) ,00 GE 1.65HF Rp ¾ ) ,00 Gazowy palnik wentylatorowy jednostopniowy GE na gaz ziemny i płynny Palnik gazowy - Typ 4) Moc kotła 2) Od kw do kw Przyłącze mbar 13) Ciężarkg Opis*) GE 1.105N Rp ¾ ) ,00 GE 1.105F Rp ¾ ) ,00 Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 4) Wartości dotyczące wymagań ochrony energii (EnEV) są spełnione dla zakresu mocy palników wielostopniowych. 5) Układ kontroli szczelności (do zabudowy na bloku gazowym lub na wtyczce). 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 13) Wartości ciśnienia w "mbar" dotyczą wielkości przepływu (przy pracy palnika) dla gazu ziemnego GZ-50. Dla innych rodzajów gazu występują inne wartości np. dla gazu płynnego 50 mbar. 35

36 Palniki olejowe MHG wcześniej MAN GT 08 Gazowy palnik wentylatorowy GZ 1-GZ 3.0 4,0-35 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulowana przysłona powietrza wlotowego oraz silnik nastawczy klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia (na podczerwień lub jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Blok gazowy i rodzaj gazu Blok armatury gazowej i rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny ) np. GZ 1.105F. Palniki GZ i 3087 mogą pracować również na gaz płynny po dokonaniu regulacji parametrów. Armatura bloku gazowego składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych. Dalsze wyposażenie na zapytanie. Gazowy palnik wentylatorowy dwustopniowy GZ na gaz ziemny i płynny Gasbrenner - Typ Moc kotła 2) Od kw do kw Przyłącze mbar 13) Ciężarkg Opis*) GZ 1.105N Rp ¾ ) ,00 GZ 1.105F Rp ¾ ) ,00 Gazowy palnik wentylatorowy dwustopniowy GZ 2 na gaz ziemny i płynny, z obniżoną mocą rozruchową Moc kotła 2) Gasbrenner - Typ Przyłącze mbar 13) Ciężarkg Opis*) Od kw do kw GZ 2.1N Rp ) ,00 GZ 2.2N Rp 1¼ ) ,00 GZ 2.1N Rp ); 9) ,00 GZ 2.1F Rp ) ,00 GZ 2.1F Rp ); 9) ,00 GZ 2.2N Rp 1¼ ); 9) ,00 GZ 2.2F Rp ) ,00 Gazowy palnik wentylatorowy dwustopniowy GZ 3 na gaz ziemny i płynny, z obniżoną mocą rozruchową Moc kotła 2) Gasbrenner - Typ Przyłącze mbar 13) Ciężarkg Opis*) Od kw do kw GZ Rp 1¼ ) ,00 GZ Rp 1¼ ); 9) ,00 Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności typ VPS 504 ( nr kat ) w cenie katalogowej netto 1.065,-EUR lub typ VDK 200A ( nr kat ) cena na zapytanie. *) Wytyczne dla palników i dodatkowe informacje na stronie 35 36

37 GT 08 Palniki olejowe MHG wcześniej MAN Gazowy palnik wentylatorowy GZ GZ ,0-81,0 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulacja na przysłonie powietrza wlotowego oraz silniku nastawczym klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia (na podczerwień lub jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Blok gazowy i rodzaj gazu. Rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki GZ 3 mogą pracować również na gaz płynny po dokonaniu odpowiedniej regulacji parametrów. Blok gazowy składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. W przypadku oznaczeń (5*) łącznie z zamontowanym układem kontroli szczelności. Dalsze wyposażenie na zapytanie Armatura ścieżki gazowej Armatura ścieżki gazowej składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. Dalsze wyposażenie na zapytanie Palnik gazowy - Typ Moc kotła 2) Od kw do kw Ciśnienie gazu 13) mbar Przyłącze Ciężar kg Opis *) kat. palnika Cena palnika / EUR / szt. kat. ścieżki gazowej Cena ścieżki gazowej / EUR / szt. Cena palnik + ścieżka / EUR / szt. bez VAT. GZ GZ GZ Rp 1¼ 52 10) , , Rp 1½ 59 10) , , , Rp ) , , Rp 1½ 59 10) , , Rp ) , , ,00 20 DN ) , , Rp 1½ 60 10) , , Rp ) , , , DN ) , ,00 = wykonanie standardowe Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności typ VPS 504 ( nr kat ) w cenie katalogowej netto 1.065,-EUR lub typ VDK 200A ( nr kat ) cena na zapytanie. Palniki posiadają badania i dopuszczenia wyłącznie z fabrycznymi ścieżkami gazowymi oferowanymi. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 5) Układ kontści szczelności (do zabudowy na bloku gazowym lub na wtyczce). 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 13) Wartości ciśnienia w "mbar" dotyczą wielkości przepływu (przy pracy palnika) dla gazu ziemnego GZ-50. Dla innych rodzajów gazu występują inne wartości np. dla gazu płynnego 50 mbar. 37

38 Palniki olejowe MHG wcześniej MAN GT 08 Gazowy palnik wentylatorowy GZ 4 Blok gazowy i rodzaj gazu. Armatura ścieżki gazowej m³/h Rodzaj gazu. Armatura ścieżki gazowej Obudowa z metalu lekkiego odlew Oferowane wersje palników przystosowane są składa się z : zaworu kulowego, filtra ciśnieniowy, wysokiej sprawności system do spalania gazu ziemnego GZ-50. W gazowego, czujnika wstępnego ciśnienia mieszania, rura palnika ze stali przypadku stosowania innych rodzajów gazu gazu, regulatora ciśnienia gazu oraz dwóch wysokostopowej odpornej na wysokie np. GZ-35 wymagane jest zapytanie do zaworów elektromagnetycznych lub zaworu temperatury z przesuwną obsadą dyszy, podwójna, regulacja na przysłonie powietrza EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są elektromagnetycznego silnikowym gazowym. z zaworem wlotowego oraz silniku nastawczym klapy do spalania gazu płynnego ( propan techniczny) powietrznej, silnik prądu zmiennego, np. GZ 4.1F Dalsze wyposażenie na zapytanie transformator zapłonu, wirnik dmuchawy, Blok gazowy składa się z : kompletny blok gazowy z filtrem, czujnik filtra gazowego, czujnika wstępnego ciśnienia ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia ( jonizacja), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnety-cznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. W przypadku palników o mocy od 1200 kw wymagane jest stosowanie układu kontroli szczelności. W przypadku palników o mocy od 1200 kw wymagane jest stosowanie układu kontroli szczelności. Palnik gazowy - Typ Moc kotła 2) Od kw do kw Ciśnienie gazu 13) mbar Przyłącze Ciężar kg Opis *) kat. palnika Cena palnika / EUR / szt. kat. ścieżki gazowej Cena ścieżki gazowej / EUR / szt. Cena palnik + ścieżka / EUR / szt. bez VAT DN ) , ,00 GZ 4.1N DN ) , , , Rp ) , , Rp 1½ ) , , Rp 1½ ) , , DN ) , ,00 GZ 4.1N DN ) , , , Rp ) , , Rp 1½ ) , ,00 GZ 4.1F Rp ) , , ,00 GZ 4.2N DN ) , , , DN ) , , Rp ) , , Rp ) , ,00 GZ 4.2N DN ) , , , DN ) , , DN ) , , Rp ) , , Rp ) , ,00 GZ 4.2F DN ) , , ,00 = Wykonanie standardowe Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności do palnika GZ cena na zapytanie. *) Wytyczne dla palników i dodatkowe informacje na stronie 37 38

39 Podgrzewacze c.w.u. Zasobniki c.o. i c.w.u. 39

40 Podgrzewacz THERAMAT EM GT 01 Opis Wyposażenie standardowe: THERAMAT EM pojemnościowy podgrzewacz ciepłej wody użytkowej wykonany z blachy stalowej pokrytej podwójną warstwą emalii pojemność od litrów model stojący, przeznaczone do współpracujące z kotłami grzewczymi izolacja z pianki FCKW w płaszczu ze skay kieszeń na czujnik temperatury anoda magnezowa THERAMAT EMB 150 EM 150 EM 200 EM 300 EM 400 EM 500 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 996/ / / / / /750 Przyłącza wodne z.w./c.w.u. ["] 1", GZ ¾", GZ 1", GZ Przyłącza wodne c.w.u. - cyrulacja ["] ¾", GZ Przyłącza wymiennika WT ["] ¾", GZ 1", GZ Powierzchnia wymiennika WT [m²] 1,2 0,8 1,2 1,5 1,7 1,7 Max. temp. c.w.u. [ C] 95 Max. ciśnienie c.w.u. [bar] 10 Max. ciśnienie c.o. - WT [bar] 25 Straty postojowe [kwh/24h] 1,3 1,3 1,58 2,01 2,4 2,62 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 1) [NL-Zahl] 3,1 2,9 4,0 9,0 16,0 19,0 Klasa wydajności energetycznej 2) ErP B B C C C C Straty postojowe 2) ErP ) tzw = 10 C, tcwu = 45 C, tzco = 80 C 2) zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013 Opis Typ Podgrzewacz c.w.u., 150 L EMB ,00 Podgrzewacz c.w.u. THERAMAT, 150 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 200 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 300 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 400 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 500 L EM ,00 40

41 GT 01 BS (ze stali nierdzewnej) Opis Wyposażenie standardowe BS: BS pojemnościowy podgrzewacz ciepłej wody użytkowej wykonany w całości ze stali nierdzewnej (zbiornik i wężownica) pojemność od litrów model stojący, współpracujące z kotłami izolacja polistyrol termometr c.w.u. termostat podłączenie cyrkulacji (¾, GZ) Podgrzewacz BS 150 BS 200 BS 300 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 925/ / /600 Przyłącza wodne z.w./c.w.u. ["] ¾, AG ¾, AG Przyłącza wodne c.o. ["] ¾, AG ¾, AG Powierzchnia wymiennika WT [m²] 1,0 1,9 2,0 Max. temp. wody c.o. [ C] 95 Max. temp. c.w.u. [ C] 80 Max. ciśnienie wody c.o. - WT [bar] 6 Max. ciśnienie wody c.w.u. [bar] 6 Straty ciśnienia c.o. - WT [mbar] Straty postojowe [kwh/24h] 0,8 1,0 1,35 Moc przyłączeniowa 1) [kw] Wydatek c.w.u. 1) [l/h] Liczba znamionowa 1) [NL-Zahl] 2,3 4,2 6,0 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 3,0 5,8 10,5 1) tzw = 10 C, tcwu = 45 C, tzco = 70 C 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u. BS ,00 Podgrzewacz c.w.u. BS ,00 Podgrzewacz c.w.u. BS ,00 41

42 EMH (podgrzewacz emaliowany) GT 01 Opis Wyposażenie standardowe: Pojemnościowe podgrzewacze EMH o podwyższonej wydajności ciepłej wody użytkowej wykonane z blachy stalowej S235JRG2 pokrytej warstwą emalii wg DIN 4753 częśc 3 i posiadają wewnętrzny wymiennik ciepła z rury gładkiej o zwiększonej powierzchni wymiany ciepła. Przeznaczone do systemów wg. DIN 4753 o temperaturze ciepłej wody do 95 C. izolacja PU - 80 mm w płaszczu PCV (RAL 9010) zabezpieczenie przed korozja zapewnia emaliowanie wg. DIN 4753 oraz anoda magnezowa podlegająca okresowej kontroli i wymianie listwa do montażu czujników THERAMAT EMH EMH EMH EMH Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 1265/ / / /810 Przyłącza wodne c.w.u. ["] 1"GZ 1 ¼ GW 1 ¼ GW 1 ¼ GW Przyłącza wodne z.w. ["] ¾ GZ 1" GW 1" GW 1"GW Przyłącze cyrkulacji c.w.u. ["] ¾ GZ ¾ GW ¾ GW ¾ GW Przyłącza wymiennika WT ["] 1 GZ 1 ¼ GW 1 ¼ GW 1 ¼ GW Powierzchnia wymiennika WT [m²] 2,0 2,6 4,2 5,8 Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. [bar] Max. ciśnienie c.w.u. [bar] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 1) [NL-Zahl] 5, Klasa wydajności energetycznej 2) ErP C C C C Straty postojowe 2) ErP W ) tzw = 10 C, tcwu = 45 C, tzco = 80 C 2) zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013 Opis Typ Podgrzewacz c.w.u., THERAMAT 200 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 300 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 400 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 500L EMH F ,00 42

43 GT 01 EMS (podgrzewacz emaliowany - Solar) Opis Wyposażenie standardowe: Pojemnościowe podgrzewacze EMS o dużej wydajności ciepłej wody użytkowej wykonane z blachy stalowej pokrytej warstwą emalii wg DIN 4753 i posiadają 2 wewnętrzne wymienniki ciepła z rury gładkiej. Zbiorniki te nadają się do systemów wg. DIN 4753 o temperaturze ciepłej wody do 95 C. izolacja PU - 80 mm w płaszczu PCV (RAL 9010) zabezpieczenie przed korozja zapewnia emaliowanie wg. DIN 4753 oraz anoda magnezowa podlegająca okresowej kontroli i wymianie kieszeń na czujnik EMS Pojemność od litrów, modele stojące THERAMAT EMS EMS Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 1687/ /700 Przyłącza wodne z.w./c.w.u. ["] 1 GZ 1 GZ Przyłącze cyrkulacji ["] ¾ GZ ¾ GZ Przyłącza wymiennika WT 1, WT 2 ["] 1 GZ 1 GZ Powierzchnia wymiennika WT 1 - dolny [m²] 1,2 1,7 Powierzchnia wymiennika WT 2 - górny [m²] 0,8 1,2 Max. temp. zasobnika c.w.u. [ C] Max. ciśnienie WT [bar] 6 6 Max. ciśnienie zasobnika c.w.u. [bar] Straty postojowe [kwh/24h] 2,03 2,43 Wydatek c.w.u. WT 1 wg DIN ) [l/h] Wydatek c.w.u. WT 2 wg DIN ) [l/h] Liczba znamionowa WT 1 [NL-Zahl] 1,8 2,1 Liczba znamionowa WT 2 [NL-Zahl] 8,0 11,0 Klasa wydajności energetycznej 2) ErP C C Straty postojowe 2) ErP W ) tzw = 10 C, tcwu = 45 C, tzco = 80 C 2) zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013 Opis Typ Podgrzewacz c.w.u., THERAMAT 300 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 400 L EMS FE ,00 43

44 SK zasobnik wielofunkcyjny GT 01 Opis Wyposażenie standardowe: Wielofunkcyjny zasobnik buforowy ciepła SK dla układów solarnych z jednym wymiennikiem dla c.o. oraz dodatkowym wymiennik dla produkcji c.w.u. z rury karbowanej ze stali nierdzewnej. izolacja PU mm w płaszczu PCV (RAL 9010) listwa do mocowania czujników Pojemność od litrów, modele stojące bez rewizji THERAMAT SK SK Pojemność [l] Waga [kg] Wymiary zbiornika Ø [mm] Wymiary H [mm] Przyłącza wodne z.w./c.w.u. WT 2 ["] 1 ¼ GZ Przyłącza wymiennika WT 1 ["] 1 GW Przyłącze grzałki elektrycznej ["] 1½ GW Powierzchnia wymiennika WT 1 [m²] 2,0 3,0 Wymiennik c.w.u. rura karbowana ze stali nierdzewnej [m] 25 Max. temp. pracy WT 2 [ C] 95 Max. ciśnienie WT 2 [bar] 6 Max. ciśnienie WT 1 [bar] 6 Straty postojowe [kwh/24h] 3 4,08 Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 1) [NL-Zahl] 1,6 3,2 Klasa wydajności energetycznej 2) ErP C C Straty postojowe 2) ErP W Przypisy dla zbiorników SK 1) w celu uzyskania podanych wartości NL, musi być zapewniona moc kotła większa od mocy wymaganej wydajności trwałej c.w.u. 2) zgodnie z rozporządzeniem komisji (UE) 812/2013, 814/2013 * Cyrkulacja c.w.u. podłączana poprzez trójnik na wejściu wody zimnej. Opis THERAMAT SK -1 Typ Zasobnik ciepła z 1 WT dla c.o. i 1 WT dla c.w.u., THERAMAT 500 L SK ,00 Zasobnik ciepła z 1 WT dla c.o. i 1 WT dla c.w.u., THERAMAT 800 L SK ,00 44

45 GT 01 SP (zasobniki ciepła) Opis Stojący zasobnik buforowy SP z blachy stalowej izolacja PU w płaszczu PV SP 300 SP 500 THERAMAT SP SP Pojemność [l] Waga [kg] Wymiary (H/Ø) z izolacją [mm] 1700/ /750 Przyłącza wodne c.o. ["] 4 x 1 1 /2 GZ 4 x 1 1 /2 GZ Max. temp. zasobnika c.w.u. [ C] Max. ciśnienie zasobnika c.w.u. [bar] 3 3 Straty postojowe [kwh/24h] 1,98 2,97 Klasa wydajności energetycznej 2) ErP C C Straty postojowe 2) ErP W Opis Typ Zasobnik buforowy czynnika grzewczego, THERAMAT 300 L SP ,00 Zasobnik buforowy czynnika grzewczego, THERAMAT 500 L SP ,00 45

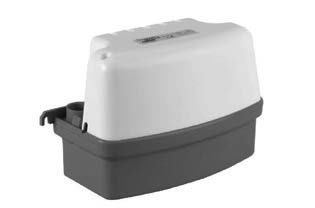

46 Osprzęt - neutralizacja kondensatu GT 01 Neutralizacja Zdjęcie Opis Typ Neutralizator 2-komorowy, stojący (dla kotłów o mocy od 50 kw do 210 kw) Stosować wyłącznie granulat Hydrolit MG ,00 Granulat do neutralizacji kondensatu (1 kg, wystarcza na 5000 m 3 gazu ziemnego), magnezyt ,80 Granulat do neutralizacji kondensatu Hydrolit MG 1,4 kg Stosowanie: do 70 kw - 1 opakowanie do 140 kw - 2 opakowanie do 210 kw - 3opakowanie ,00 Granulat do neutralizacji kondensatu ( 1 opakowanie 25 kg wapień) ,00 Granulat do neutralizacji kondensatu z oleju ( 1 opakowanie 1 kg) ,60 Granulat do neutralizacji kondensatu ( 1 opakowanie 25 kg magnezyt) ,50 Pompy kondensatu Zdjęcie Opis Typ Pompa kondensatu ze zbiornikiem kondensatu, z przełącznikiem pływakowym włącz/ wyłącz dla kotłów ecogas i ,00 46

47 Osprzęt Osprzęt podgrzewaczy GT 01 Zdjęcie Opis GT 01 Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,00 Czujnik temperatury c.w.u. dla RVA QAZ 21, 4 m ,00 Czujnik temperatury c.w.u. dla RVA QAZ 21, 6 m ,70 Zawór 3-drogowy 1 do układu c.o./ c.w.u. dla kotłów do 25kW Zawór 3-drogowy 1 ¼ do układu c.o./ c.w.u. dla kotłów GWB 45 Zawór 3-drogowy 1 ½ do układu c.o./ c.w.u. Zawór 3-drogowy 1 do układu c.o./ c.w.u. dla kotłów do 25kW , , , S 112,00 Osprzęt sprzęgła hydrauliczne MAGRA GT 08 Zdjęcie Opis Moc kotła GT 08 Sprzęgło hydrauliczne WST przyłącza mufa 1" Sprzęgło hydrauliczne WST przyłącza mufa 1¼" Sprzęgło hydrauliczne WST przyłącza mufa 1½" Sprzęgło hydrauliczne WST przyłącza mufa 2" Izolacja PU dla WST Izolacja PU dla WST Izolacja PU dla WST Izolacja PU dla WST do 70 kw ,00 do 115 kw ,00 do 160 kw ,00 do 210 kw ,00 ALU ,00 Czarna ,00 ALU ,00 Czarna ,00 ALU ,00 Czarna ,00 ALU ,00 Czarna ,00 Sprzęgła hydrauliczne powyżej 160 kw Cennik MAGRA od EWFE Uchwyty naścienne dla sprzęgieł izolowanych typ WST 60-21/ WST ,00 Uchwyty naścienne dla sprzęgieł izolowanych typ WST 80-34/ WST ,00 47

48 Osprzęt GT 05 Osprzęt Zdjęcie Opis Typ SET pompowy TK 5 Strona zasilania: zawór kulowy z termometrem (czerwona skala w rączce), rączka z termometrem zdejmowana, w montowany zawór zwrotny, nastawny, przyłącza GW 1" i 1 ¼", z bocznym odejściem GW ½" dla zaworu nadmiarowego lub czujnika temp., z zaślepką. 2 nakrętki 1 ½ i uszczelki dla pomp zawór kulowy pompowy z rączką, ¾". Strona powrotu: zawór kulowy z termometrem (niebieska skala w rączce), rączka z termometrem zdejmowana, przyłącza GW 1" i 1 ¼", z bocznym odejściem GW ½" dla zaworu nadmiarowego lub czujnika temp., z zaślepką, śrubunek. DN ,00 DN ,00 Seperator zanieczyszczeń do montażu poziomego max ciśnienie 10 bar, max. temp 110 C, - GW ¾ ", przepływ 1,3 m³/ h - GW 1", przepływ 2,0 m³/ h - GW 1 1 /4 ", przepływ 3,6 m³/ h - GW 1 ½", przepływ 5,0 m³/ h - GW 2", przepływ 7,5 m³/ h SM - 30 SM - 45 SM 85 SM 115 SM AE 075 AE 100 AE 125 AE 150 AE ,00 79,50 110,00 128,00 416,00 Seperator zanieczyszczeń do montażu pionowego max ciśnienie 10 bar, max. temp 110 C, - GW ¾ ", przepływ 1,3 m³/ h SM - 30 AE 075V 102,50 - GW 1", przepływ 2,0 m³/ h SM - 45 AE 100V 111,00 Seperator mikropęcherzy do montażu poziomego max ciśnienie 10 bar, max. temp 110 C, - GW ¾ ", przepływ 1,3 m³/ h - GW 1", przepływ 2,0 m³/ h - GW 1 1 /4 ", przepływ 3,6 m³/ h - GW 1 ½", przepływ 5,0 m³/ h - GW 2", przepływ 7,5 m³/ h SM - 30 SM - 45 SM 85 SM 115 SM AA 075 AA 100 AA 125 AA 150 AA ,00 77,50 107,00 125,00 418,00 Seperator mikropęcherzy do montażu pionowego max ciśnienie 10 bar, max. temp 110 C, - GW ¾ ", przepływ 1,3 m³/ h SM - 30 AA 075V 100,00 - GW 1", przepływ 2,0 m³/ h SM - 45 AA 100V 108,00 Seperator zanieczyszczeń z magnesem do montażu pionowego lub poziomego max ciśnienie 6 bar, max. temp 110 C, - ¾ ", przepływ 1,3 m³/ h - 1", przepływ 2,0 m³/ h ,00 153,00 Seperator zanieczyszczeń z magnesem do montażu pionowego lub poziomego max ciśnienie 3 bar, max. temp 90 C, - 1 ¼ ", przepływ 3,47 m³/ h - 2", przepływ 8,2 m³/ h ,00 238,00 48

49 GT 05 Osprzęt Zawory do regulacji przepływu Zdjęcie Opis Typ Regulatory przepływu dla ogrzewania max. temperatura pracy 100 C, max. ciśnienie 10 bar DN 15 DN 15 DN 15 DN 15 DN 15 regulacja przepływu 0,3-1,5 l/min regulacja przepływu 0,6-2,4 l/min regulacja przepływu 1,0-3,5 l/min regulacja przepływu 2,0-8,0 l/min regulacja przepływu 3,0-12,0 l/min GZ ¾" x GW ½" ,50 19,50 19,50 19,50 19,50 DN 15 DN 15 DN 15 DN 15 regulacja przepływu 0,6-2,4 l/min regulacja przepływu 1,0-3,5 l/min regulacja przepływu 2,0-8,0 l/min regulacja przepływu 3,0-12,0 l/min GZ ¾" x GZ ¾" ,50 19,50 19,50 19,50 DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min DN 20 regulacja przepływu 10,0-40,0 l/min GZ 1" x GZ 1" ,80 35,80 35,80 Regulatory przepływu dla wody użytkowej max. temperatura pracy 100 C, max. ciśnienie 10 bar DN 15 DN 15 DN 15 regulacja przepływu 1,0-3,5 l/min regulacja przepływu 2,0-8,0 l/min regulacja przepływu 3,0-12,0 l/min GZ ¾" x GW ½" ,50 23,50 23,50 DN 15 DN 15 DN 15 regulacja przepływu 0,6-2,4 l/min regulacja przepływu 1,0-3,5 l/min regulacja przepływu 2,0-8,0 l/min GZ ¾" x GZ ¾" ,50 23,50 23,50 Regulatory przepływu dla ogrzewania SETTER Baypass SD max. temperatura pracy 100 C, max. ciśnienie 10 bar, gwint wewnętrzny, mosiądz DN 15 regulacja przepływu 2,0-8,0 l/min GW ½" x GW ½" ,30 DN 20 regulacja przepływu 2,0-8,0 l/min DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min DN 25 regulacja przepływu 6,0-20,0 l/min DN 25 regulacja przepływu 10,0-40,0 l/min GW ¾" x GW ¾" GW 1" x GW 1" ,30 99,30 99,30 103,40 103,40 DN 32 regulacja przepływu 20,0-70,0 l/min GW 1¼" x GW 1¼" ,10 DN 40 regulacja przepływu 30,0-120,0 l/min GW 1½" x GW 1½" ,80 DN 50 regulacja przepływu 50,0-200,0 l/min GW 2" x GW 2" ,50 Regulatory przepływu dla ogrzewania SETTER Baypass SD max. temperatura pracy 100 C, max. ciśnienie 10 bar, gwint zewnętrzny, mosiądz DN 20 regulacja przepływu 2,0-8,0 l/min DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min GZ 1" x GZ 1" ,30 99,30 99,30 DN 25 regulacja przepływu 6,0-20,0 l/min DN 25 regulacja przepływu 10,0-40,0 l/min GZ 1¼" x GZ 1¼" ,40 103,40 DN 32 regulacja przepływu 20,0-70,0 l/min GZ 1½" x GZ 1½" ,10 49

50 Osprzęt GT 05 Zdjęcie Opis Typ Regulatory przepływu dla ogrzewania TACOSETTER Baypass Flansch max. temperatura pracy 100 C, max. ciśnienie 10 bar, przyłącze kołnierzowe DIN / PN 16 DN 65 DN 80 DN 100 regulacja przepływu l/min regulacja przepływu l/min regulacja przepływu l/min DN 65 DN 80 DN ,00 616,50 809,00 Zawory do regulacji przepływu dla układów solarnych Zdjęcie Opis Typ Regulatory przepływu dla układów solarnych SETTER Baypass SD Solar max. temperatura pracy 130 C, max. ciśnienie 8 bar, gwint wewnętrzny, mosiądz DN 20 regulacja przepływu 2,0-12,0 l/min DN 20 regulacja przepływu 8,0-20,0 l/min GW ¾" x GW ¾" ,90 108,90 DN 25 regulacja przepływu 10,0-40,0 l/min GW 1" x GW 1" ,10 Regulatory przepływu dla układów solarnych SETTER Baypass SD Solar max. temperatura pracy 130 C, max. ciśnienie 8 bar, gwint zewnętrzny, mosiądz DN 20 DN 20 regulacja przepływu 2,0-12,0 l/min regulacja przepływu 8,0-20,0 l/min GZ 1" x GZ 1" ,90 108,90 DN 25 regulacja przepływu 10,0-40,0 l/min GZ 1 1 /4" x GZ 1 1 /4" ,10 Regulatory przepływu dla układów solarnych SETTER Baypass HT Solar max. temperatura pracy 185 C, max. ciśnienie 16 bar, gwint wewnętrzny, mosiądz DN 20 regulacja przepływu DN 20 regulacja przepływu 2,0-12,0 l/min 8,0-30,0 l/min GW 3 /4" x GW 3 /4" ,80 119,80 DN 25 regulacja przepływu 10,0-40,0 l/min GW 1" x GW 1" ,40 DN 32 regulacja przepływu 20,0-70,0 l/min GW 1¼" x GW 1¼" ,70 Regulatory przepływu dla układów solarnych SETTER Baypass HT Solar max. temperatura pracy 185 C, max. ciśnienie 16 bar, gwint zewnętrzny, mosiądz DN 20 DN 20 regulacja przepływu 2,0-12,0 l/min regulacja przepływu 8,0-20,0 l/min GZ 1" x GZ 1" ,80 119,80 Korki zaślepiające baypass dla SETTER DN 20 - DN ,90 50

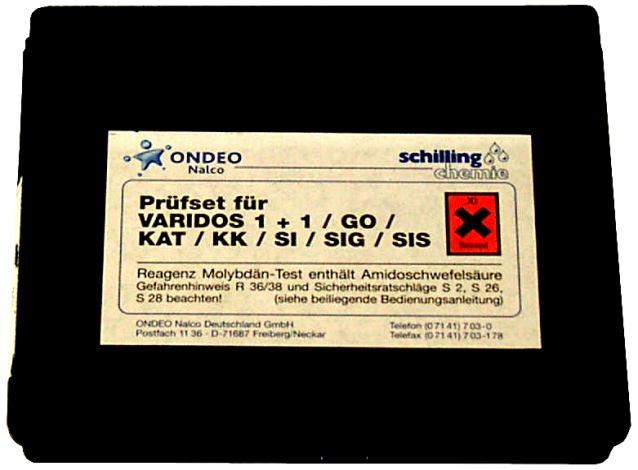

51 GT 01 Środki antykorozyjne i przeciwzamarzaniu Środki antykorozyjne i przeciwzamarzaniu inhibitory do uzdatniania czynnika grzewczego. Zdjęcie Opis Typ Płyn antykorozyjny INIBAL plus, 1 kg ,00 Płyn antykorozyjny INIBAL plus, 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus, 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) ,00 Wymagana % zawartość INIBALU F w zależności od temperatury zabezpieczenia przed zamarzaniem: Udział procentowy INIBALU F w zładzie % Zabezpieczenie do temperatury C C C C C C C Wymagana ilość środka antykorozyjnego INIBAL plus przy uzdatnianiu czynnika grzewczego winna wynosić 1-2% pojemności zładu: - 1 % instalacja z miedzi i stali, - 2 % instalacje z tworzywa Szersze informacje patrz INFORMACJE TECHNICZNE EWFE 51

52 Regulatory 52

53 GT 01 Regulatory Regulatory RVS Zdjęcie Opis Typ kotła Regulator pogodowy RVS ,00 BUS Wyposażenie: - dwa obiegi z mieszaczami lub pompami obiegów bezpośrednich - program i pompa ładująca c.w.u. - komunikacja z innymi regulatorami RVS - obudowa naścienna - panel sterujący AVS /209 - okablowanie - czujnik temperatury QAD 36 - czujnik temperatury c.w.u. QAZ 36 - czujnik temperatury zewnętrznej QAC34 - uchwyt mocujący regulator - komplet wtyczek GWB / E / HT Obudowa naścienna dla jednego regulatora RVS GWB /HT ,00 Czujniki Zdjęcie Opis Typ kotła Czujnik temperatury QAD 36 AGU / RVS ,50 Czujnik przylgowy zasilanie/ powrót QAD 21 do RVA RVA ,00 Czujnik temperatury zewnętrznej QAC 31/101 RVA ,00 Czujnik temperatury c.w.u. QAZ 21-4m RVA ,00 Czujnik temperatury c.w.u. QAZ 21-6m RVA ,70 Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m GWB / RVS ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m GWB / RVS ,00 Czujnik temperatury c.w.u ,50 Czujnik temperatury c.w.u. M ,00 Tuleja 1 /2" na czujnik temperatury, L= 150 mm Wykonanie: miedź niklowana ,50 Regulator do sterowania układem lub kotłami Zdjęcie Opis Typ kotła Regulator obrotów pompy DR 05 dla sterowania programowalnej różnicy T pompy kotłowej SXE przy kotle MIDIMAT HT MIDIMAT HT ,00 53

54 Regulatory GT 01 Automatyka do kotłów / ecogas Zdjęcie Opis Typ kotła Regulator pokojowy RDE cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury / ecogas ,00 Regulator pokojowy RSC-OT - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury ecogas / ,00 Moduł mieszacza - CETA sterowanie 1 obiegiem z mieszaczem i 1 obiegiem bezpośrednim ecogas na zapytanie Czujnik temperatury zewnętrznej NTC ecogas / ,00 Czujnik c.w.u. NTC ecogas / ,50 54

55 GT 01 Regulatory Automatyka do kotłów E Zdjęcie Opis Typ kotła Regulator pokojowy QAA 55 - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury GWB / E / HT ,00 Regulator pokojowy QAA 75 cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - program c.w.u. - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury GWB / E / HT ,00 Regulator pokojowy RSC-OT - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury GWB / E ecogas / ,00 Moduł Bus- OCI 345 do komunikacji LPB E ,00 Moduł mieszacza AGU sterowanie 1 mieszaczem / lub 3 wyjścia przekaźnikowe E ,00 Czujnik temperatury QAD 36 AGU ,50 Czujnik temperatury c.w.u. QAZ 36, 2 m Czujnik temperatury c.w.u. QAZ 36, 6 m Czujnik temperatury zewnętrznej QAC 34 GWB / E / HT GWB / E / HT GWB / E / HT , , ,00 55

56 Regulatory GT 01 Automatyka do kotłów GWB / HT Zdjęcie Opis Typ kotła Regulator pokojowy QAA 55 - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury GWB / E / HT ,00 Regulator pokojowy QAA 75 cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - program c.w.u. - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury GWB / E / HT ,00 Moduł Bus-Clip-In OCI 420 do komunikacji LPB GWB / HT ,00 Moduł mieszacza-clip-in AGU czujnik temperatury zasilania QAD 36 - wtyczka z kablem Moduł 2-go mieszacza AVS wymagany czujnik temperatury zasilania QAD 36 GWB / HT HT / GWB KAS , ,00 Moduł Clip-In AGU do sterowania 0-10V HT / GWB KAS ,00 Czujnik temperatury QAD 36 AGU 2.500/ RVS ,50 Czujnik temperatury zewnętrznej QAC 34 GWB / RVS ,00 Czujnik c.w.u. QAZ 36, 2m GWB / ,50 RVS Czujnik c.w.u. QAZ 36, 6m ,00 56

57 57 System spalinowy

58 System spalinowy ATEC Maksymalne długości systemów powietrzno - spalinowych ATEC czopuch - podwójna rura wysokość: 0,3m; długość: 1m bez czopucha Lp. Typ kotła pobór powietrza z kotłowni rura sztywna rura giętka pobór powietrza z zewnątrz (turbo) rura sztywna rura giętka System prowadzony po ścianie zewnętrznej (turbo) Centrala dachowa (turbo) 1 E 25 DN 80: 22m DN 80: 19m DN 80: 13m (4) DN 80: 13m (4) DN 80/125: 9m (6) DN 80/125: 9m 2 GWB 45 DN 80: 22m DN 100: 28m DN 80: 19m DN 100: 25m DN 80: 22m (4) DN 100: 28m DN 80: 19m (4) DN 100: 25m DN 80/125: 21m (6) DN 80/125: 22m 3 GWB 75 DN 80: 21m DN 100: 28m DN 80: 14m DN 100: 28m DN 80: 14m DN 100: 25m DN 80: 10m DN 100: 25m DN 80/125: 17m (6) DN 100/160: 26m (6) DN 80/125: 12m 4 GWB 77 DN 80: 16m DN 100: 22m DN 80: 11m DN 100: 20m DN 80: 16m DN 100: 22m DN 80: 11m DN 100: 20m DN 80/125: 13m (6) DN 100/160: 20m (6) DN 80/125: 10m 5 16 H DN 80: 30m DN 80: 30m DN 80: 23m (4) DN 80: 20m (4) DN 80/125: 18m (6) DN 80/125: 13m 6 25 H DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m (6) DN 80/125: 13m 7 16/25 S DN 80: 30m DN 80: 30m DN 80: 23m (4) DN 80: 20m (4) DN 80/125: 18m (6) DN 80/125: 13m 8 25/32 S DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m (6) DN 80/125: 13m 9 Flasch DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m (6) DN 80/125: 13m 10 HT 150 DN 125: 26m DN 160: 40m 11 HT 225 DN 160: 40m DN 125: 27m DN 160: 40m (1) DN 125: 23m DN 160: 40m (2) (1) Doprowadzenie powietrza DN 125 (wys: 0,3 m / dł. 1 m) (2) Doprowadzenie powietrza DN 160 (wys: 0,3 m / dł. 1 m) (3) Wymiar szachtu 260 x 260 (4) Wymiar szachtu 140 x 140 (5) Wymiar szachtu 160 x 160 (6) Pobór powietrza do spalania max. 5 m na ścianie zewnętrznej Przeliczenia odpowiadają normie DIN EN Temperatury przeliczeniowe dla pełnej mocy kotła. Minimalne wymiary wewnętrzne szachtu dla układów powietrzno - spalinowych. Średnica odprowadzenia spalin DN 80 DN 100 DN 125 DN 160 DN 200 Wymiar szachtu 140 x 140 Ø x 150 Ø x 200 Ø x 220 Ø x 250 Ø

59 System spalinowy ATEC 59

60 System spalinowy ATEC GT 01 Podłączenia do kotłów/ rury/ kształtki Zdjęcie Opis Typ kotła Cena / EUR / szt. Adapter dla kotła ecogas z króćcami pomiar. DN 80/125 ecogas ,00 Adapter dla kotła ecogas z króćcami pomiar. DN 60/100 ecogas ,00 Adapter dla kotła * z króćcami pomiar. * ,00 Adapter dla kotła Flash* z króćcami pomiar. Flash* ,00 Adapter 87 dla kotła z króćcami pomiar. * ,00 Flash* Adapter 87 dla kotła Flash* z króćcami pomiar ,00 Hybryda Odprowadzenie kondensatu z komina z syfonem DN 80/ 125 * ,00 Adapter modernizacyjny systemu spalinowego z EC/ GWB, DN 80/125 Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi GWB ,00 E ,00 Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi i rewizją E ,00 Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi GWB ,00 Redukcja koncentryczna z DN 80/125 na DN 60/ 100 E ,00 Zawór zwrotny dla spalin przy montażu kotłów w kaskadzie E ,00 Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi i rewizją GWB ,00 Kolano podwójne z rewizją 87, DN 80/125 ecogas ,00 Kolano podwójne z rewizją 87, DN 60/100 ecogas ,00 Rewizja prosta, DN 80/125 ecogas ,30 Rewizja prosta, DN 60/100 ecogas ,00 Kolano DN 80 z podporą ,50 Kolano z podporą z DN 60 na DN ,00 60

61 GT 01 System spalinowy ATEC System spalinowy DN 60 Zdjęcie Opis Typ Cena / EUR / szt. Kolano 87 z rewizją, DN ,00 Rewizja, DN ,00 Kolano 30, DN ,00 Kolano 45, DN ,00 Kolano 87, DN ,00 Rura DN 60, 255 mm ,00 Rura DN 60, 500 mm ,00 Rura DN 60, 955 mm ,00 Rura DN 60, 1955 mm ,00 Kolano z podporą z DN 60 na DN ,00 Zadaszenie komina - czapa, DN ,00 Rozpórki kominowe (4 sztuki), DN ,00 Kolano podwójne 30, DN 60/ ,00 Kolano podwójne 45, DN 60/ ,00 Kolano podwójne 87, DN 60/ ,00 Podwójna rura DN 60/100, 255 mm ,00 Podwójna rura DN 60/100, 500 mm ,00 Podwójna rura DN 60/100, 955 mm ,00 Podwójna rura DN 60/100, 1955 mm ,00 61

62 System spalinowy ATEC GT 01 System spalinowy, DN 60 / 100 Podwójna rura z głowicą DN 60/100, czarna, L=1050, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 60/100, ceglasta, L=1050, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 60/100, wyjście horyzontalne ,00 Opierzenie na dach skośny DN 60/100, ceglaste, ,00 Opierzenie na dach skośny DN 60/100, czarne, ,00 Opierzenie na dach płaski DN 60/ ,00 Kolano podwójne 30, DN 60/ ,00 Kolano podwójne 45, DN 60/ ,00 Kolano podwójne 87, DN 60/ ,00 Podwójna rura DN 60/100, 255 mm ,00 Podwójna rura DN 60/100, 500 mm ,00 Podwójna rura DN 60/100, 955 mm ,00 Podwójna rura DN 60/100, 1955 mm ,00 62

63 GT 01 System spalinowy ATEC System do komina murowanego, DN 80 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN ,00 Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją DN 80/125 - rura DN 80/125/0,255m - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN 80 * ,00 Odprowadzenie kondensatu z komina z syfonem DN 80/ 125 * ,00 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flash z króćcami pomiar.* Flash* ,00 Adapter modernizacyjny systemu spalinowego z EC/ GWB, DN 80/125 GWB ,00 Rura DN 80/ 255 mm Rura DN 80/ 500 mm Rura DN 80/ 955 mm Rura DN 80/ 1955 mm Rozpórki kominowe (3 szt..), DN 80 - DN , , , , ,30 * Dla kotłów wymagany adapter przyłączeniowy. Kolano podwójne 30, DN 80/ ,00 Kolano podwójne 45, DN 80/ ,00 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 63

64 System spalinowy ATEC GT 01 System do komina murowanego, DN 100 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 100, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Redukcja DN 80 /100 - Zadaszenie komina - czapa, DN 100 Set-Bazowy DN 80/ 125, DN ,00 Rura DN 100/ 255 mm ,20 Rura DN 100/ 500 mm ,20 Rura DN 100/ 955 mm ,60 Rura DN 100/ 1955 mm ,50 Rozpórki kominowe (3 szt..), DN 80 - DN ,30 Max. wys. dla kotłów (patrz tabela na str. 54) Kolano podwójne 30, DN 80/ ,00 Kolano podwójne 45, DN 80/ ,00 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 64

65 GT 01 System spalinowy ATEC System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/ 125, DN 80, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - rura DN 80/ 125/ 500mm - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN ,00 Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 * Set-Bazowy DN 80/ 125, DN ,00 Rura giętka z setem montażowym, DN 80/ 10,0 m, z możliwością skracania Rura giętka z setem montażowym, DN 80/ 12,5 m, z możliwością skracania Rura giętka z setem montażowym, DN 80/ 15,0 m, z możliwością skracania , , ,00 Rura giętka DN 80/ 50,0 m ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,30 * Dla kotłów wymagany adapter przyłączeniowy. Kolano podwójne 30, DN 80/ ,00 Kolano podwójne 45, DN 80/ ,00 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 65

66 System spalinowy ATEC GT 01 System rury giętkiej do komina murowanego, DN 100 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 100, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Redukcja DN 80 /100 - Zadaszenie komina - czapa, DN 100 Set-Bazowy DN 80/ 125, DN ,00 Rura giętka z setem montażowym, DN 100/ 10,0 m, z możliwością skracania ,00 Rura giętka z setem montażowym, DN 100/ 12,5 m, z możliwością skracania ,00 Rura giętka z setem montażowym, DN 100/ 15,0 m, z możliwością skracania ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,30 Max. wys. dla kotłów (patrz tabela na str. 54) 66

67 GT 01 System spalinowy ATEC Podłączenia do kotłów/ rury/ kształtki Zdjęcie Opis Typ kotła Cena / EUR / szt. Adapter dla kotła * z króćcami pomiar. * ,00 Adapter dla kotła Flash* z króćcami pomiar. Flash* ,00 Adapter dla kotła ecogas z króćcami pomiar. DN 80/125 ecogas ,00 Adapter 87 dla kotła z króćcami pomiar. * ,00 Flash* Adapter 87 dla kotła Flash* z króćcami pomiar ,00 Hybryda Adapter modernizacyjny systemu spalinowego z EC/ GWB, DN 80/125 GWB ,00 Odprowadzenie kondensatu z komina z syfonem DN 80/ 125 * ,00 * Dla kotłów wymagany adapter przyłączeniowy. Kolano podwójne z rewizją 87, DN 80/ ,00 Rewizja prosta, DN 80/ ,30 Kolano podwójne 30, DN 80/ ,00 Kolano podwójne 45, DN 80/ ,00 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 67

68 System spalinowy ATEC GT 01 System spalinowy DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Kolano 87 z rewizją, DN ,90 Rewizja, DN ,90 Kolano 30, DN ,50 Kolano 45, DN ,50 Kolano 87, DN ,50 Rura DN 80, 255 mm ,60 Rura DN 80, 500 mm ,50 Rura DN 80, 955 mm ,00 Rura DN 80, 1955 mm ,00 Kolano DN 80 z podporą ,50 Zadaszenie komina - czapa, DN ,00 System spalinowy DN 100 Zdjęcie Opis Typ Cena / EUR / szt. Rura, 255 mm, DN ,20 Rura, 500 mm, DN ,20 Rura, 955 mm, DN ,60 Rura, 1955 mm, DN ,50 Kolano 87 z rewizją, DN ,40 Kolano 30, DN ,30 Kolano 45, DN ,30 Kolano 87, DN ,30 Rewizja, DN ,70 Rozpórki kominowe (3 sztuki.), DN 80 - DN ,30 Zadaszenie komina - czapa, DN ,00 68

69 GT 01 System spalinowy ATEC System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Rura giętka z setem montażowym, DN 80 z możliwością skracania DN 80/ 10,0 m ,00 DN 80/ 12,5 m ,00 DN 80/ 15,0 m ,00 DN 80/ 50,0 m ,00 Rewizja z mocowaniem dla rury giętkiej, DN ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,30 Złączka dla rury giętkiej DN ,00 Zakończenie komina giętkiego, DN 80, L = 500 mm ,40 Zadaszenie komina - czapa, DN ,00 System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Rura giętka z setem montażowym, DN 100 z możliwością skracania DN 100/ 10,0 m ,00 DN 100/ 12,5 m ,00 DN 100/ 15,0 m ,00 Rewizja z mocowaniem dla rury giętkiej, DN ,60 Rozpórki kominowe (3 szt..), DN 80 - DN ,30 Złączka dla rury giętkiej DN Zakończenie komina giętkiego, DN 100, L = 500 mm ,00 Redukcja DN 100/ ,00 Zadaszenie komina - czapa, DN ,00 69

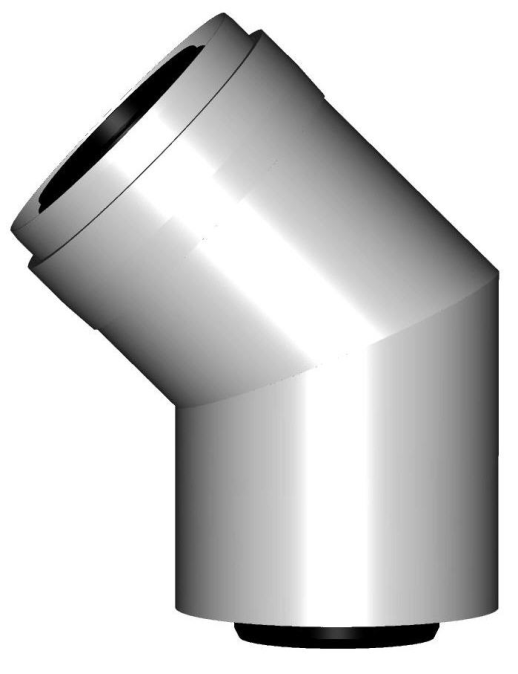

70 System spalinowy ATEC GT 01 System podwójnej rury DN 80/125 Zdjęcie Opis Typ Cena / EUR / szt. Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi ,00 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flashz króćcami pomiar.* Flash* ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1050, 650 mm ponad dach ,00 Opierzenie na dach skośny DN 80/125, czarne ,00 Max. wys. (wg. tabeli na str. 54) 10 m Zdjęcie Opis Typ Cena / EUR / szt. Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flashz króćcami pomiar.* Flash* ,00 Adapter modernizacyjny systemu spalinowego z EC/ GWB, DN 80/125 Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi i rewizją GWB , , ,00 Kolano podwójne z rewizją 87, DN 80/125 Rewizja prosta, DN 80/ , ,30 Kolano podwójne 30, DN 80/ ,00 Kolano podwójne 45, DN 80/ ,00 Kolano podwójne 87, DN 80/ ,00 * Dla kotłów wymagany adapter przyłączeniowy. 70

71 GT 01 System spalinowy ATEC System podwójnej rury DN 80/125 Zdjęcie Opis Typ Cena / EUR / szt. Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1050, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, ceglasta, L=1050, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, ceglasta, L=1450, 1100 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1450, 1100 mm ponad dach ,00 Opierzenie na dach skośny DN 80/125, ceglaste, ,50 Opierzenie na dach skośny DN 80/125, czarne, ,50 Opierzenie na dach p.łacki DN 80/ ,00 Adapter do dachówki Klöber, DN 80/125, ceglaste ,50 Adapter do dachówki Klöber, DN 80/125, czarne ,50 Adapter do dachówki Braas, DN 80/125, ceglaste ,00 Adapter do dachówki Braas, DN 80/125, czarne ,00 71

72 System spalinowy ATEC GT 01 System podwójnej rury DN 80/125 prowadzony po ścianie zewnętrznej Zdjęcie Opis Typ Cena / EUR / szt. Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi ,00 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flash* z króćcami pomiar. Flash* ,00 Podwójna rura DN 80/125, 955 mm ,00 SET-bazowy DN 80/125 zew. stal nierdz. pomal. na biało wew. PP - rozeta DN kolano DN 125/80/87 - rewizja DN 125/80 z czerpnią powietrza - zakończenie podwójnej rury DN 125/ ,00 Podwójna rura DN 80/125, 190 mm, zew. stal nierdz. pomal. na biało wew. PP ,00 Podwójna rura DN 80/125, 440 mm, zew. stal nierdz. pomal. na biało wew. PP ,00 Podwójna rura DN 80/125, 940 mm, zew. stal nierdz. pomal. na biało wew. PP ,00 SET- montażowy DN 125, 50 mm, stal nierdz. pomal. na biało ,00 SET- montażowy DN 125, mm, stal nierdz. pomal. na biało SET- montażowy DN 125, mm, stal nierdz. pomal. na biało , ,00 Zakończenie podwójnej rury DN 80/125 zew. stal nierdz. pomal. na biało wew. PP ,00 Rozeta DN 125 pomalowana na biało ,00 Max. wys. (wg tabeli na str 54) 16 m 72

73 GT 01 System spalinowy ATEC System podwójnej rury DN 80/125 prowadzony po ścianie zewnętrznej Zdjęcie Opis Typ Cena / EUR / szt. Rewizja DN 125/ 80 zew. stal nierdz. pomal. na biało wew. PP ,00 Rewizja DN 125/ 80 z czerpnią powietrza, zew. stal nierdz. pomal. na biało wew. PP ,00 Czerpnia powietrza DN 125/ 80, zew. stal nierdz. pomal. na biało wew. PP ,00 Podwójne kolano DN 80/ 125/ 30 pomal. na biało ,00 Podwójne kolano DN 80/ 125/ 45 pomal. na biało ,00 Podwójne kolano DN 80/125/ 87 pomal. na biało ,00 Podwójna rura DN 80/125, 190 mm, pomal. na biało ,00 Podwójna rura DN 80/125, 440 mm, pomal. na biało ,00 Podwójna rura DN 80/125, 940 mm, pomal. na biało ,00 SET- montażowy DN 125, 50 mm, stal nierdz. pomal. na biało ,00 SET- montażowy DN 125, mm, stal nierdz. pomal. na biało ,00 SET- montażowy DN 125, mm, stal nierdz. pomal. na biało ,00 Zakończenie podwójnej rury DN 80/ ,00 Podwójna rura z głowicą DN 80/125, czarna, 650 mm ponad dach do systemu stal nierdzewna/pp ,00 Podwójna rura z głowicą DN 80/125, ceglasta, 650 mm ponad dach do systemu stal nierdzewna/pp ,00 Rozeta DN 125 pomalowana na biało ,00 Maskownica DN 125 pomalowana na biało ,00 73

74 System spalinowy ATEC GT 01 System spalinowy DN 125 Zdjęcie Opis Typ kotła Set - Bazowy DN 125, składający się z: - kolano DN 125 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 160 Set-Bazowy DN 125 HT ,00 Rewizja DN 125 HT ,00 Rura DN 125/ 500 mm HT ,00 Rura DN 125/ 1000 mm HT ,00 Rura DN 125/ 2000 mm HT ,00 Kolano DN 125/ 30 HT ,00 Kolano DN 125/ 45 HT ,00 Kolano DN HT ,50 Kolano z rewizją DN 125/ 87 HT ,00 Redukcja 160/ 125 HT ,00 Maskownica DN 125 HT ,00 74

75 GT 01 System spalinowy ATEC System spalinowy DN 160 Zdjęcie Opis Typ kotła Set - Bazowy DN 160, składający się z: - kolano DN 160 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 160 Set-Bazowy DN 160 HT ,00 Rewizja DN 160 HT ,00 Rura DN 160/ 500 mm HT ,00 Rura DN 160/ 1000 mm HT ,00 Rura DN 160/ 2000 mm HT ,00 Kolano DN 160/ 30 HT ,00 Kolano DN 160/ 45 HT ,00 Kolano DN 160/ 87 HT ,00 Kolano z rewizją DN 160/ 87 HT ,00 Maskownica DN 160 HT ,00 75

76 System spalinowy ATEC GT 01 System spalinowy DN 200 Zdjęcie Opis Typ kotła Set - Bazowy DN 200, składający się z: - kolano DN 200 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 200 Set-Bazowy DN 200 HT ,00 Rewizja DN 200 HT ,00 Rura DN 200/ 500 mm HT ,00 Rura DN 200/ 1000 mm HT ,00 Rura DN 200/ 2000 mm HT ,00 Kolano DN 200/ 30 HT ,00 Kolano DN 200/ 45 HT ,00 Kolano DN 200/ 87 HT ,00 Kolano z rewizją DN 200/ 87 HT ,00 Maskownica DN 200 HT ,00 Zdjęcie Opis Typ kotła SET- Kaskada 150/ 225 dla 2 kotłów składający się z: - 2x Kolano DN 160/ 87-2x trójnik DN 200 z odejściem DN160-1x zaślepka DN 200 HT ,00 76

77 77 Kolektory słoneczne

78 Kolektory słoneczne FL /K GT 08 Płaskie kolektory słoneczne Solarmat FL /K Opis Termiczne, płaskie kolektory słoneczne Solarmat FL to produkt o najwyższej jakości w swojej klasie wyprodukowany w Niemczech. Idealnie nadają się do zastosowania zarówno do domów jednorodzinnych jak i do większych układów solarnych w budownictwie wielorodzinnym, w pensjonatach, hotelach i obiektach przemysłowych. Dzięki rozbudowanej powierzchni absorpcyjnej, zwiększonej izolacji termicznej dobranej do parametrów pracy solarnej oraz specjalnej konstrukcji obudowy wykonanej z najwyższej jakości materiałów odpornych na zmienne warunki pogodowe z zastosowaniem specjalnej najnowszej techniki wytwarzania, kolektory słoneczne Solarmat FL gwarantują wieloletnią, bezproblemową eksploatację z zachowaniem wysokiej efektywności uzysku promieniowania słonecznego co szczególnie cieszy późniejszych ich użytkowników. Zastosowanie specjalnego strukturalnie ubogiego w żelazo, wysokoodpornego szkła solarnego, typu i rodzaju budowy absorbera (meander), bezproblemowa możliwość łączenia w pola kolektorowe, kompletne systemy solarne ( regulatory, grupy pompowe, podgrzewacze c.w.u. zestawy montażowe) oraz możliwość montażu zarówno w poprzek jak i wzdłuż krokwi dachowych to kolejna nieoceniona zaleta układu z kolektorami płaskimi Solarmat FL. Dane techniczne Kolektor płaski Solarmat FL 2.3 MÄ Wymiary : dł. x szer. x głęb. mm 2043 x 1,143 x 80 Ciężar kolektora ( bez płynu) kg 40 Powierzchnia brutto m² 2,34 Powierzchnia absorbera efektywna m² 2,15 Pojemność nośnika ciepła l 1,6 Rodzaj budowy absorbera meander Powłoka absorbcyjna aluminium, wysokoefektywna Współczynnik emisji % 5 Współczynnik konwersji / sprawność optyczna % 82,6 Wskaźniki strat k1: 4,441 W/m 2 K, k2: 0,008 W/m 2 K Max temperatura spoczynkowa C 202,4 Przyłącza Ø 22 Materiał ramy kolektora Izolacja kolektora Pokrycie szklane kolektora aluminium wełna mineralna 35 mm wysokoodporne szkło solarne 3,2 mm Min. kąt nachylenia kolektorów > 20 Ilość kolektorów łączonych w pole szt max 6 Certyfikat Solar KEYMARK 78

79 GT 08 Kolektory słoneczne FL /K Oprzyrządowanie Nr artykułu bez VAT Zestaw kolektorów słonecznych SET- 2 SOLARMAT FL C, z zestawem szyn i elementów montażowych Zestaw kolektorów słonecznych SET- 3 SOLARMAT FL C, z zestawem szyn i elementów montażowych Zestaw kolektorów słonecznych SET- 4 SOLARMAT FL C, z zestawem szyn i elementów montażowych Zestaw kolektorów słonecznych SET- 5 SOLARMAT FL C, z zestawem szyn i elementów montażowych Zestaw podłączeń hydraulicznych dla pola kolektorów SOLARMAT FL C składający się z: - 2 x giętka karbowana rura ze stali nierdzewnej z izolacją, L=840 mm - 1 x złączka podłączeniowa DN 12 mm - 1 x złączka do rury miedzianej DN 15 mm Haki montażowe dachówka frankfurcka (Set-2 szt) (2 kolektory 3xSet, 3 kolektory 4xSet, 4 kolektory 5xSet, 6 kolektorów 7xSet) , , , , , ,50 Haki montażowe dachówka karpiówka (Set-2 szt) (2 kolektory 3xSet, 3 kolektory 4xSet, 4 kolektory 5xSet, 6 kolektorów 7xSet) ,50 Mocowanie montażowe pokrycie faliste (Set-2 szt) (2 kolektory 3xSet, 3 kolektory 4xSet, 4 kolektory 5xSet, 6 kolektorów 7xSet) Zestaw montażowy na dach płaski - rama z trzech profili aluminiowych wraz z śrubami (2 kolektory 3 zestawy, 3 kolektory 4 zestawy, 4 kolektory 5 zestawów, 6 kolektorów 7 zestawów) Łącznik stabilizacyjny do zestawu montażowego na dach płaski do 4 kolektorów 1- łącznik, dla kolektorów 2- łączniki) , , ,50 SET - łącznik do połączenia szyn montażowych (2 szt) ,00 SET haki montażowe (2 szt.) ,50 Złączka do połączenia kolektorów ,00 79

80 Kolektory słoneczne FL /K GT 08 Oprzyrządowanie Nr artykułu bez VAT Seperator mikropęcherzy SM -1 do montażu poziomego, max 10 bar, max. temp 180 C, ¾ ", 1,25 m³/ h Seperator mikropęcherzy SM - 2 do montażu poziomego max 10 bar, max. temp 200 C, 1 ", 2 m³/ h Naczynie przeponowe w wykonaniu i dopuszczeniem do układów solarnych, max. temperatura membrany 70 C, max. temperatura robocza 110 C, membrana odporna na działanie płynu solarnego wg DIN 4757 (do montażu ściennego) , ,00 Naczynie przeponowe 18 l ,00 Naczynie przeponowe 25 l ,00 Naczynie przeponowe 35 l ,00 Regulator RESOL DELTA Sol BS do układów solarnych z 2- czujnikami ,00 Grupa solarna FlowBox z wysokoefektywną pompą, 7,5m; 1,5-15 l / min ,00 SET redukcje 22/18 do FlowBox (2 szt.) ,00 SET redukcje 22/15 do FlowBox (2 szt.) ,00 Trójnik z odpowietrznikiem ręcznym ,50 Płyn do układów solarnych do kolektorów płaskich Tyfocor L 5 l, koncentrat Płyn do układów solarnych do kolektorów płaskich Tyfocor L 10 l, koncentrat Płyn do układów solarnych do kolektorów płaskich Tyfocor L 20 l, koncentrat Areometer, do pomiaru gęstości kontrola zabezpieczenia przed zamarzaniem , , , ,00 Refraktometr, urządzenie optyczne do szybkiej kontroli i dokładnego zbadania roztworu - zabezpieczenia przed zamarzaniem ,00 80

81 Ogrzewanie podłogowe 81

82 Ogrzewanie podłogowe GT 05 Zdjęcie Opis Typ Rura 5-warstwowa PE-RT-OVOH-PE-RT z barierą antydyfuzyjną do ogrzewania podłogowego (w kręgach 200 m ) 17/ 2 mm PE 4017 D 1,16 / mb Rura 5-warstwowa PE-RT-OVOH-PE-RT z barierą antydyfuzyjną do ogrzewania podłogowego (w kręgach 200 m ) 18/ 2 mm PE 4018 D 1,16 / mb Szyna do montażu rury Ø 17 (w odcinkach 4m) B-50 CS ,10 / mb Szyna do montażu rury Ø 16-18mm (w odcinkach 1m z możliwością łączenia) C-50 CS ,20 / mb Klipsy do mocowania rury L-45mm (opakowanie 100 szt) CL 4002 Klipsy do mocowania rury L-60mm (opakowanie 100 szt) CL ,00 / op 3,50 / op Folia ALU do ogrzewania podłogowego, 50 m²/ rola IF ,00 / rola Taśma brzegowa / deletacyjna (w odcinkach 50 m lub 25 m) RDS IDS ,37 mb Plastyfikator do betonu 10 kg KDI ,00 / op Rozdzielacz modułowy do ogrzewania podłogowego z tworzywa sztucznego praca w zakresie temp. od -20 do + 90 C uniwersalne przyłącze zasilania i powrotu 1 ½" GZ lub 1'' GW, każda grupa wyposażona w zawór regulacyjny na zasilaniu i powrocie ze wskazaniem przepływu, 2 x termometr, 2 x zawór do napełniania i spustu, 2 x odpowietrznik ręczny, 2 x zaślepka, uchwyty montażowe 2 gr. 3 gr. 4 gr. 5 gr. 6 gr. 7 gr. 8 gr. 9 gr. 10 gr. 11 gr. 12.gr. 13.gr. 14.gr ,00 156,00 186,00 213,00 240,00 266,00 293,00 323,00 350,00 377,00 404,00 433,00 460,00 Złączki zaciskowe ¾" dla rur z tworzywa ( złączki dla innych rur cena na zapytanie) Ø 16 x 2mm Ø 17 x 2mm Ø 18 x 2mm ,70 3,70 3,70 Szafka do rozdzielacza podtynkowa, drzwiczki lakierowane 2-6 gr. 7-9 gr gr ,00 57,00 67,00 Szafka do rozdzielacza natynkowa, drzwiczki lakierowane 2-6 gr. 7-9 gr gr ,00 67,00 75,00 82

83 GT 05 Ogrzewanie podłogowe Siłownik na zawór do rozdzielacza, NC, M 30 x 1,5 (SBK, MNG, Cazzaniga) dla innych firm na zapytanie 24 V 230 V ,60 20,00 Moduł MASTER do podłączenia 6 regulatorów i 24 siłowników, NC, NO Moduł MASTER PL do podłączenia 6 regulatorów i 24 siłowników oraz 2 wyjscia bezpotencjalowe do załączenia pompy lub kotła, NC, NO Moduł SB do rozszerzenia modułu MASTER o 4 regulatory i 16 siłowników, NC, NO 24 V; 230V , V ,90 24 V; 230V ,70 TIMER programator tygodniowy, NC, NO 24 V; 230V ,00 Termostat temperatury pomieszczenia RT - UW 5 C - 30 C, NC, podtynkowy Termostat temperatury pomieszczenia RT - EL 5 C - 30 C, NC, natynkowy 230V ,80 230V ,30 Transformator 24 V ,20 Termostat temperatury pomieszczenia RT - EL Q 5 C - 30 C, NC, NO 24 V; 230V ,20 Termostat temperatury pomieszczenia RT - D 5 C - 37 C z programatorem dziennym, NC, NO 230V ,30 Termostat temperatury pomieszczenia RT - WP 5 C - 37 C z programatorem tygodniowym, NC, NO 24 V; 230V ,40 Czujnik temperatury podłogi NTC 10 K, L-3m Pasuje do ; ,50 Sterowanie bezprzewodowe (fale radiowe 868 MHz) Zdjęcie Opis Typ Moduł MASTER / TIMER - RF do podłączenia 6 regulatorów i 24 siłowników, program tygodniowy oraz 2 wyjscia bezpotencjalowe do załączenia pompy lub kotła, antena Moduł SB - RF do rozszerzenia modułu MASTER/ TIMER- RF o 4 regulatory i 16 siłowników 230V 868 MHz 230V; 24V 868 MHz , ,30 Termostat temperatury pomieszczenia RT - RF 5 C - 30 C, zasilany baterią 868 MHz ,40 Termostat temperatury pomieszczenia RT - RFD 5 C - 37 C z programatorem dziennym, zasilanie - bateria 868 MHz ,10 Termostat temperatury pomieszczenia RT - RFWP 5 C - 37 C z programatorem tygodniowym, zasilanie - bateria 868 MHz ,40 Odbiorniki RT - RFK dla termostatów RT - RF, RT - RFD, RT RFWP, odbiornik 230 VAC, NC, NO 868 MHz ,00 83
