1 CENNIK 2015 Ważny od EWFE - Polonia Sp. z o.o., Gdańsk, Homera 55 Tel / , / , Fax / , 1

2 Spis treści Strona Gazowe kotły kondensacyjne do 75 kw 3 18 Gazowe kotły kondensacyjne kw Pompy ciepła Hybryda - kocioł+pompa ciepła Palniki olejowe i gazowe Podgrzewacze c.w.u. Zasobniki c.o. i c.w.u Osprzęt Automatyka kotłowa System spalinowy Kolektory słoneczne Ogrzewanie podłogowe

3 GT 01 Meisterlinie Opis Wyposażenie standardowe kotła: Meisterlinie ecogas gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym z płynną modulacją przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymiennik kondensacyjny ze stopu aluminium automatyka pogodowa program czasowy wysokoefektywna pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z wyświetlaczem kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji Rodzaje kotłów: H = jednofunkcyjny S = z przepływowym podgrzewaczem c.w.u. Meisterlinie ecogas H 18/24 S 24 H 24/28 S 30 H 30/36 S Ciężar kotła (bez wody) [kg] 30,0 33,0 36,0 Wymiary (wys. szer. głęb.) [mm] 590 x 450 x x 450 x x 450 x 240 Pojemność wody w kotle [l] 1,25 1,40 1,40 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 15 mm Przyłącza wodne c.w.u. [DN] Obciążenie cieplne [kw] 5,6...18,7 7,1...23,7 7,6 27,0 Moc cieplna min przy 50/30 C / max przy 80/60 C [kw] 6,1...18,2 7,7...23,1 8,2 26,6 Obciążenie cieplne przy produkcji c.w.u. [kw] --- 5,6...23, ,1...29, ,6...32,7 Wydatek c.w.u. przy T = 30 K [l/min] , ,0 Wydatek c.w.u. przy T = 50 K [l/min] , ,0 Minimalny wydatek c.w.u. [l/min] Max. temp. c.w.u. [ C] Max. ciśnienie c.w.u. [bar] Nadciśnienie spalin na wyjściu z kotła [Pa] 75 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 Zużycie energii elektr. (obciążenie pełne) W 80 Zużycie energii elektr. (obciążenie częściowe) W 40 Zużycie energii elektr. (Standby) W 2 Max. ciśnienie robocze [bar] 3 3

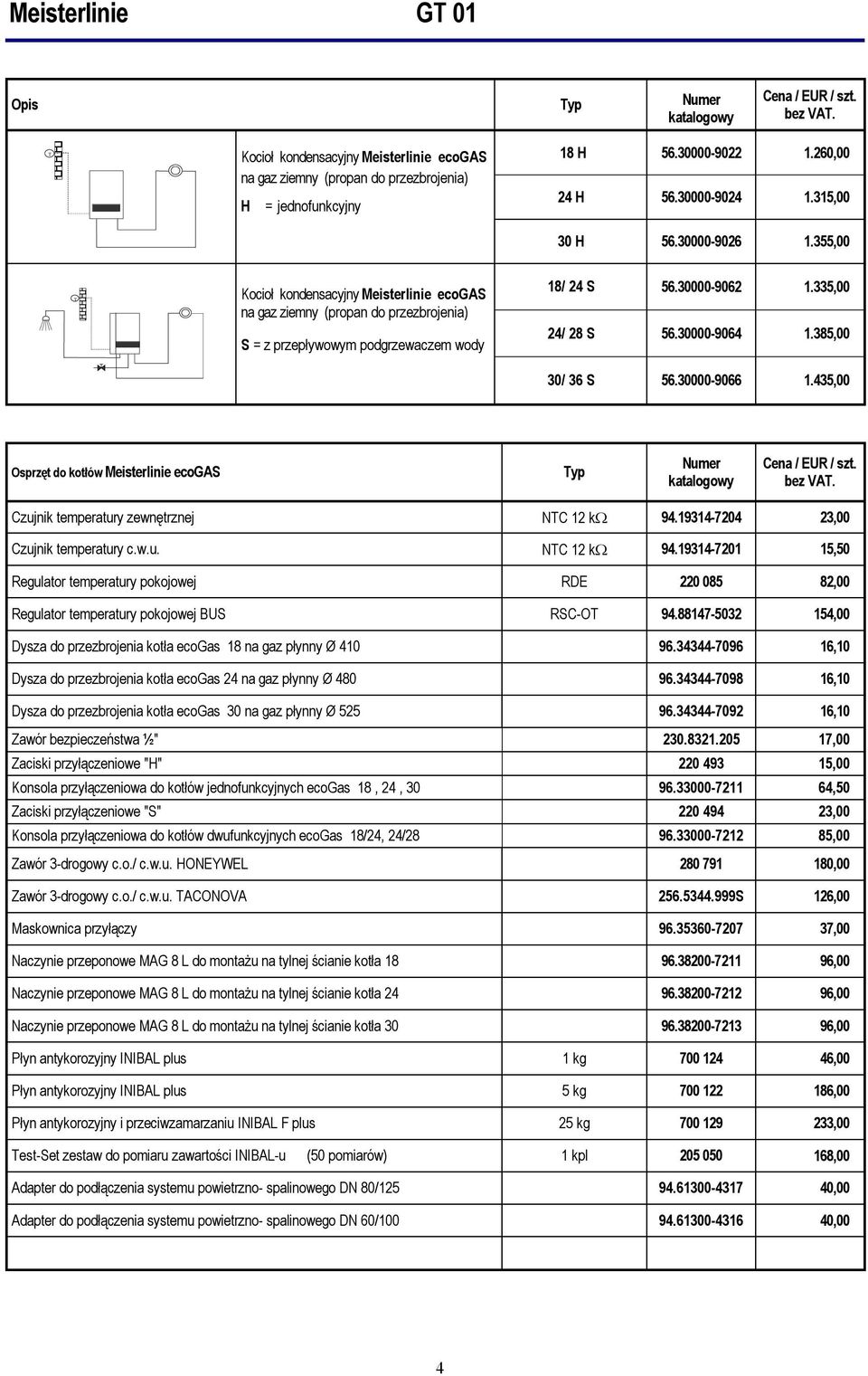

4 Meisterlinie GT 01 Opis Typ T Kocioł kondensacyjny Meisterlinie ecogas na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny 18 H ,00 24 H ,00 30 H ,00 T Kocioł kondensacyjny Meisterlinie ecogas na gaz ziemny (propan do przezbrojenia) S = z przepływowym podgrzewaczem wody 18/ 24 S ,00 24/ 28 S ,00 30/ 36 S ,00 Osprzęt do kotłów Meisterlinie ecogas Typ Czujnik temperatury zewnętrznej NTC 12 k ,00 Czujnik temperatury c.w.u. NTC 12 k ,50 Regulator temperatury pokojowej RDE ,00 Regulator temperatury pokojowej BUS RSC-OT ,00 Dysza do przezbrojenia kotła ecogas 18 na gaz płynny Ø ,10 Dysza do przezbrojenia kotła ecogas 24 na gaz płynny Ø ,10 Dysza do przezbrojenia kotła ecogas 30 na gaz płynny Ø ,10 Zawór bezpieczeństwa ½" ,00 Zaciski przyłączeniowe "H" ,00 Konsola przyłączeniowa do kotłów jednofunkcyjnych ecogas 18, 24, ,50 Zaciski przyłączeniowe "S" ,00 Konsola przyłączeniowa do kotłów dwufunkcyjnych ecogas 18/24, 24/ ,00 Zawór 3-drogowy c.o./ c.w.u. HONEYWEL ,00 Zawór 3-drogowy c.o./ c.w.u. TACONOVA S 126,00 Maskownica przyłączy ,00 Naczynie przeponowe MAG 8 L do montażu na tylnej ścianie kotła ,00 Naczynie przeponowe MAG 8 L do montażu na tylnej ścianie kotła ,00 Naczynie przeponowe MAG 8 L do montażu na tylnej ścianie kotła ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter do podłączenia systemu powietrzno- spalinowego DN 80/ ,00 Adapter do podłączenia systemu powietrzno- spalinowego DN 60/ ,00 4

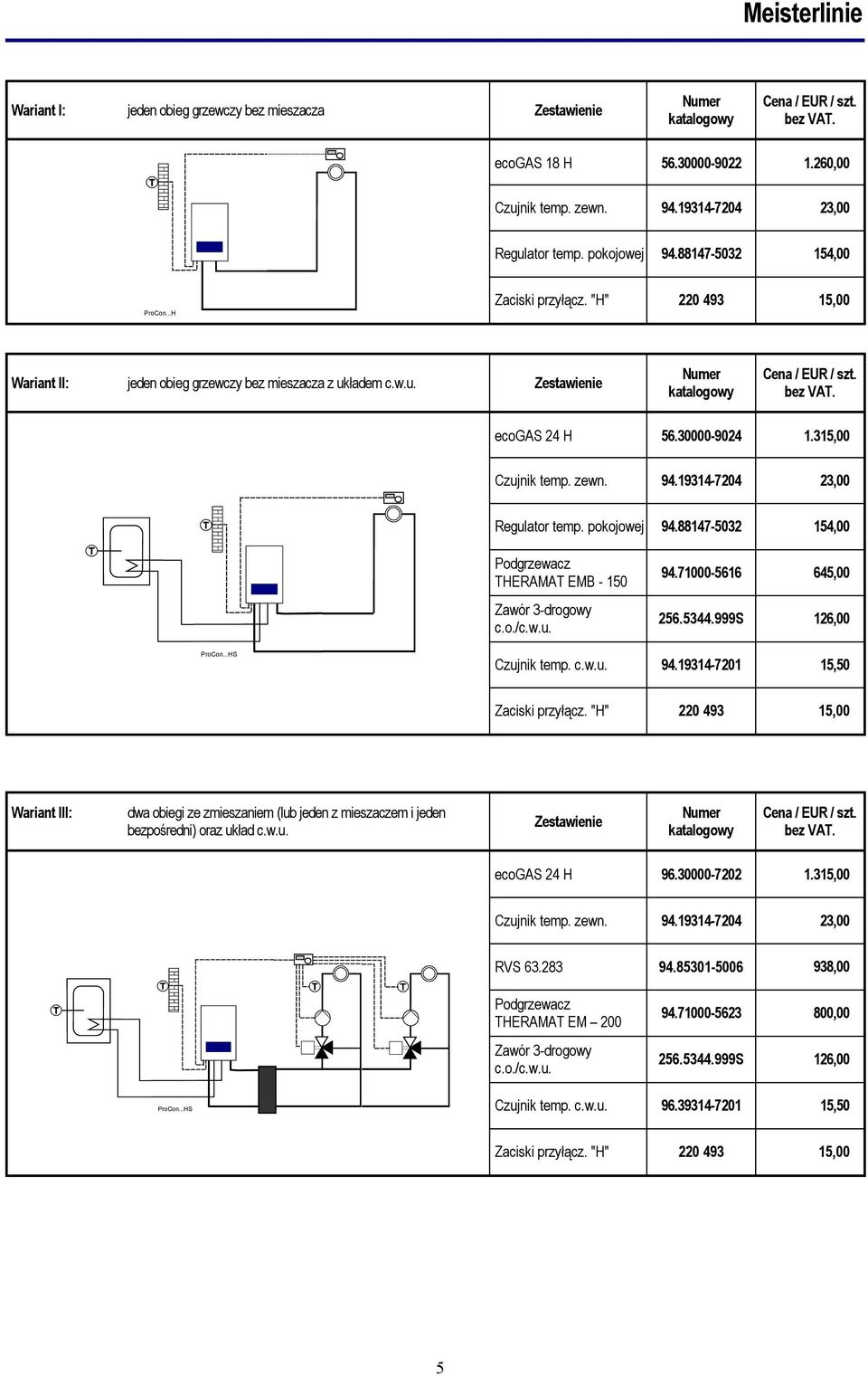

5 Meisterlinie Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie ecogas 18 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00...H Zaciski przyłącz. "H" ,00 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie ecogas 24 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00 Podgrzewacz THERAMAT EMB Zawór 3-drogowy c.o./c.w.u , S 126,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie ecogas 24 H ,00 Czujnik temp. zewn ,00 RVS ,00 Podgrzewacz THERAMAT EM 200 Zawór 3-drogowy c.o./c.w.u , S 126,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 5

6 GT 01 Opis Wyposażenie standardowe kotła: gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym z płynną modulacją przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymiennik kondensacyjny ze stopu aluminium automatyka pogodowa program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z wyświetlaczem kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji Rodzaje kotłów: H = jednofunkcyjny S = z przepływowym podgrzewaczem c.w.u H 16/24 S 25 H 25/32 S Ciężar kotła (bez wody) [kg] 36,0 38,0 40,0 41,0 Wymiary (wys. szer. głęb.) [mm] 750 x 450 x x 450 x 270 Pojemność wody w kotle [l] 1,25 1,40 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 15 mm Przyłącza wodne c.w.u. [DN] Obciążenie cieplne [kw] 6,3...16,2 7,2...25,0 7,2...25,0 Moc cieplna przy 80/60 C [kw] 6,2...15,7 7,0...24,2 7,0...24,2 Moc cieplna przy 50/30 C [kw] 6,7...16,4 7,8...25,1 7,7...24,8 Sprawność przy 50/30 C [%] 106,3-101,5 108,1-100,2 107,3-99,3 Sprawność przy 40/30 C [%] 104,9-102,6 108,5-101,5 108,5-101,0 Obciążenie cieplne przy produkcji c.w.u. [kw] --- 7,0...28, ,0...36,3 Moc cieplna przy produkcji c.w.u [kw] --- 6,9...24, ,0...31,5 Wydatek c.w.u. przy T = 30 K [l/min] Minimalny wydatek c.w.u. [l/min] Max. temp. c.w.u. [ C] Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Temperatura spalin przy 80/60 C, min./ max. [ C] 60,5 / 86,0 57,5 / 94,0 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 6

7 GT 01 Opis Typ T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) 16 H / HE ,00 H = jednofunkcyjny 25 H / HE ,00 T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) 16/ 24 S / HE ,00 S = z przepływowym podgrzewaczem wody 25/ 32 S / HE ,00 Osprzęt do kotłów Streeamline Typ Czujnik temperatury zewnętrznej NTC 12 k ,00 Czujnik temperatury c.w.u. NTC 12 k ,50 Regulator temperatury pokojowej RDE ,00 Regulator temperatury pokojowej QAA ,00 Dysza do przezbrojenia kotła na gaz płynny ,40 Zawór bezpieczeństwa ½" ,00 Zaciski przyłączeniowe "H" ,00 Zaciski przyłączeniowe "S" ,00 Zawór 3-drogowy c.o./ c.w.u. HONEYWEL ,00 Zawór 3-drogowy c.o./ c.w.u. TACONOVA S 126,00 Maskownica przyłączy ,40 Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montażu na tylnej ścianie kotła 16 H i 16/24 S Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montażu na tylnej ścianie kotła 25 H i 25/32 S , ,00 Odprowadzenie kondensatu z syfonem - z komina ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter do podłączenia systemu powietrzno- spalinowego ,00 System powietrzno spalinowy na str 57 Podgrzewacze c.w.u. na str 38 7

8 Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie 16 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00...H Zaciski przyłącz. "H" ,00 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie 25 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00 Podgrzewacz THERAMAT EMB Zawór 3-drogowy c.o./c.w.u , S 126,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie 25 H ,00 Czujnik temp. zewn ,00 RVS ,00 Podgrzewacz THERAMAT EM 200 Zawór 3-drogowy c.o./c.w.u , S 126,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 8

9 GT 01 Opis 25/32 Flash gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z płynną modulacją 1:4 przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stopu aluminium Zaprojektowany z myślą dla domów jednorodzinnych i mieszkań. Zasobnik c.w.u. 42 l wykonany ze stali nierdzewnej z pompą łądującą i wymiennikiem spiralnym z miedzi do podgrzewania c.w.u.. Wyposażenie standardowe automatyka pogodowa 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji Wydatek c.w.u. 20 l/min przy T 30 K przez pierwsze 12 minut. Wyposażenie standardowe: kocioł, 42 l zasobnik c.w.u. ze stali nierdzewnej, zestaw przyłączy,szyna montażowa,syfon kondensatu, czujnik c.w.u., manometr. Na instalacji c.w.u. wymagany jest zawór termostatyczny mieszający. 25/32 Flash Ciężar [kg] 64 Wymiary (wys. szer. głęb.) [mm] 1070x870x450 Pojemność wody w kotle [l] 1,4 Przyłącza wodne c.o. [mm] 22 Przyłącza wodne c.w.u. [mm] 15 Przyłącze gazowe [DN] 15 mm Obciążenie cieplne przy produkcji c.w.u. [kw] 8,0-31,5 Wydatek c.w.u. przy T = 30 K [l/min] 15 Flash Minimalny wydatek c.w.u. [l/min] 0 Max. temperatura c.w.u. [ C] 60 Moc cieplna przy 80/60 C [kw] 7,0-24,0 Moc cieplna przy 50/30 C [kw] 7,7-24,8 Sprawność przy 50/30 C [%] 107,3 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 Moc kw T 25/32Flash / HE c.o. 7,0-24,8 c.w.u. 8,0-31, ,00 Osprzęt dla kotła Flash Czujnik temperatury zewnętrznej NTC ,00 Regulator temperatury pokojowej RDE ,00 Regulator temperatury pokojowej QAA ,00 Adapter do podłączenia systemu powietrzno- spalinowego - Flash ,00 Set-Bazowy odprowadzenia spalindn 80/ 125, DN ,00 9

10 GT 01 E 25 Opis E gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej Wyposażenie standardowe kotła: automatyka pogodowa z czujnikiem temperatury zewnętrznej czujnik c.w.u. w wersji kotła HS tygodniowy program czasowy wysokoefektzwna modulowana T pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. S = dwufunkcyjny z przepływowym podgrzewaczem wody E H 25 HS 25 S Ciężar kotła (bez wody) [kg] 38,4 38,6 39,0 Wymiary (wys. szer. głęb.) [mm] 750 x 440 x 310 Pojemność wody w kotle [l] 2,8 Przyłącza wodne c.o. [DN] GZ ¾ Przyłącze gazowe [DN] GZ ¾ Przyłącza wodne c.w.u. [DN] GZ ½ Przyłącza systemu spalinowego [DN] 80/125 Przyłącze odprowadzenia kondensatu [DN] GZ ¾ Obciążenie cieplne [kw] 2,9-24,9 Moc cieplna przy 80/60 C [kw] 2,7-24,1 Moc cieplna przy 50/30 C [kw] 3,3-26,0 Sprawność przy 40/30 C [%] 108,2 Temperatura spalin przy 80/60 C moc min. [ C] 68 Temperatura spalin przy 80/60 C moc max. [ C] 78 Nadciśnienie spalin na wyjściu z kotła [Pa] 200 Minimalny przepływ wody c.o. [l/h] 120 Przepływ przy T = 20 K [l/h] 1070 Max. temperatura zasilania [ C] 90 E... - dwufunkcyjny 25 S Max. ciśnienie robocze c.w.u. [bar] 10 Max. twardość wody [mol/m³] 2,7 (15 dh) Wydatek c.w.u. przy T = 30 K [l/min] 11,5 Minimalny wydatek c.w.u. [l/min] 3 Moc cieplna przy produkcji c.w.u [kw] 24,1 Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 10

11 E 25 GT 01 Opis Typ Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny E 25 H ,00 W komplecie: czujnik zewnętrzny Kocioł kondensacyjny na gaz ziemny(propan do przezbrojenia) HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. W komplecie: czujnik zewnętrzny i temperatury ciepłej wody użytkowej Kocioł kondensacyjny na gaz ziemny(propan do przezbrojenia) S = dwufunkcyjny z przepływowym podgrzewaczem wody E 25 HS ,00 E 25 S ,00 W komplecie: czujnik zewnętrzny Osprzęt do kotłów E 25 Typ Czujnik temperatury c.w.u. QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. QAZ 36, 6 m ,00 Zawór bezpieczeństwa ½ " 3 bar ,00 Dysza do przezbrojenia na gaz płynny, (od ) E ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus, 25 kg ,00 Automatyka do kotłów E 25 H Typ Regulator pokojowy QAA ,00 Regulator pokojowy QAA ,00 Moduł Bus do komunikacji LPB OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania AGU ,00 Regulator RVS kompletny w obudowie RVS ,00 11

12 E Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie E 25 H ,00 Regulator temperatury pokojowej QAA ,00 Inibal 1 kg ,50...H Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie E 25 HS ,00 Regulator temperatury pokojowej QAA 55 Podgrzewacz THERAMAT EMB , ,00...HS Inibal 1 kg ,50 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie E 25 HS ,00 Regulator RVS ,00 Moduł Bus do komunikacji LPB OCI 345 Podgrzewacz THERAMAT EM 200 MAGRA Sprzęgło hydrauliczne WST , , ,00...HS Izolacja WST ,00 Uchwyty do WST ,00 12

13 GT 01 GWB 45, 75 Opis GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej Wyposażenie standardowe kotła: automatyka pogodowa z czujnikiem temperatury zewnętrznej tygodniowy program czasowy wysokoefektywna pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny S = dwufunkcyjny z przepływowym podgrzewaczem wody... GWB 45 H/ S / HE GWB 75 H/ HE i GWB 75 H/ HE Kaskada Ciężar kotła (bez wody) [kg] 45,0 67,0 Wymiary (wys. szer. głęb.) [mm] 750 x 500 x x 750 x 374 Pojemność wody w kotle [l] 5,2 8,2 Przyłącza wodne c.o. [DN] 22 mm 1¼ Przyłącze gazowe [DN] 22 mm R ¾ Przyłącze wodne c.w.u. [DN] 22 mm - Obciążenie cieplne [kw] 12,0-45,0 15,0-70,0 Moc cieplna przy 80/60 C [kw] 11,7-43,5 14,5-67,8 Moc cieplna przy 50/30 C [kw] 12,9-47,0 16,0-74,6 Sprawność przy 40/30 C [%] 108,5 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] GWB... - dwufunkcyjny GWB 45 S / HE --- Max. ciśnienie robocze c.w.u. [bar] Wydatek c.w.u. przy T = 30 K [l/min] Moc cieplna przy produkcji c.w.u [kw] 31,3 --- Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 13

14 GWB 45, 75 GT 01 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H S = jednofunkcyjny = dwufunkcyjny W komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny w komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB Kaskada na gaz ziemny (propan do przezbrojenia) w komplecie: 2 x czujniki zasilania i powrotu 1 x wbudowany regulator kaskady (do 12 kotłów w kaskadzie) 1 x Moduł Bus-Clip-In OCI 420 GWB 45 H / HE ,00 GWB 45 S / HE ,00 GWB 75 H / HE ,00 GWB 75 H/ HE Kaskada ,00 Osprzęt do kotłów GWB 45, 75 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,00 Zawór bezpieczeństwa 3/4" 3 bar ,00 Dysza do przezbrojenia kotła na gaz płynny GWB 75 Ø = 10 mm ,50 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Automatyka dla GWB 45, 75 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Automatyka na str 53 System powietrzno spalinowy. na str 57 Podgrzewacze c.w.u. na str 38 14

15 GWB 45, 75 Wariant I: jeden obieg z mieszaczem oraz układ c.w.u. Zestawienie GWB 45 H / HE ,00 Zaciski przyłączeniowe HS ,00 Podgrzewacz BS ,00 Moduł mieszacza -Clip-In AGU ,00 Regulator QAA ,00 INIBAL plus, 1 kg ,00 Wariant II: jeden obieg grzewczy bez mieszacza oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H / HE ,00 INIBAL plus, 5 kg ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Czujnik c.w.u. QAZ 36, 6m ,00 Podgrzewacz THERAMAT EMH ,00 Wariant III: kaskada dwóch kotłów z jednym obiegiem bezpośrednim i jednym mieszaczem oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H / HE Kaskada ,00 GWB 75 H / HE ,00 Moduł Bus-Clip-In OCI ,00 INIBAL plus, 5 kg, 2x ,00 Regulator RVS , kpl ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Podgrzewacz EMH F ,00 15

16 GWB 77 GT 01 Opis Wyposażenie standardowe kotła: GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany do pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej tygodniowy program czasowy wysokoefektywna pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny... GWB 77 H i GWB 77 H Kaskada Ciężar kotła (bez wody) [kg] 67,0 Wymiary (wys. szer. głęb.) [mm] 750 x 465 x 581 Pojemność wody w kotle [l] 4,0 Przyłącza wodne c.o. [DN] 1¼ Przyłącze gazowe [DN] R ¾ Obciążenie cieplne [kw] 15,0-70,0 Moc cieplna przy 80/60 C [kw] 14,5-67,8 Moc cieplna przy 50/30 C [kw] 16,0-74,6 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 200 Przepływ przy T = 20 K [l/h] 2900 Max. temperatura zasilania [ C] 90 Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 16

17 GT 01 GWB 77 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny GWB 77 H / HE ,00 w komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB Kaskada na gaz ziemny (propan do przezbrojenia) w komplecie: 2 x czujniki zasilania i powrotu 1 x wbudowany regulator kaskady (do 12 kotłów w kaskadzie) 1 x Moduł Bus-Clip-In OCI 420 GWB 77 H / HE Kaskada ,00 Osprzęt do kotłów GWB 77 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,00 Zawór bezpieczeństwa 3/4" 3 bar ,00 Dysza do przezbrojenia kotła na gaz płynny GWB 77 Ø = 10 mm ,50 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter modernizacyjny systemu spalinowego z EC/ GWB DN 80/ ,00 Automatyka dla GWB 77 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Automatyka na str 53 System powietrzno spalinowy. na str 57 Podgrzewacze c.w.u. na str 38 17

18 GWB 77 Wariant I: jeden obieg grzewczy bez mieszacza oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 77 H / HE ,00 INIBAL plus, 5 kg ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Czujnik c.w.u. QAZ 36, 6m ,00 Podgrzewacz THERAMAT EMH ,00 Wariant II: kaskada dwóch kotłów z jednym obiegiem bezpośrednim i jednym mieszaczem oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 77 H / HE Kaskada ,00 GWB 77 H / HE ,00 Moduł Bus-Clip-In OCI ,00 INIBAL plus, 5 kg, 2x ,00 Regulator RVS , kpl ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Podgrzewacz EMH F ,00 18

19 GT 01 HT 150/ HT 225 Opis Wyposażenie standardowe kotła: HT gazowy kocioł kondensacyjny, stojący ze zintegrowanymi palnikami promiennikowo nadmuchowymi o mocy modulowanej w zakresie od kw i kw przeznaczony do spalania gazu ziemnego GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego ciśnienie robocze po stronie c.o. 0,5/3,0 bar; podłączenie systemu spalinowego (turbo)-opcja; - spaliny DN 160, powietrze DN 125 sterowanie wg warunków pogodowych przeznaczony do ogrzewania i przygotowania c.w.u. dla budynków średniej wielkości w jednej obudowie 2 lub 3 bloki grzewcze (palniki) załączane kaskadowo wbudowane sprzęgło hydrauliczne (w wersji standard) i pompy kotłowe do oddzielenia obiegu kotłowego i instalacji grzewczej wbudowane w obudowie rolki transportowe oraz nogi poziomujące w wykonaniu "Standard" wbudowane sprzęgło hydrauliczne, ze sterownikiem kotłowym RVS 43 jednostka do pracy pojedynczej w wykonaniu "Kaskade Master" z regulatorem kaskadowym do 12 bloków grzewczych (palników) wymagane zewnętrzne sprzęgło hydrauliczne w wykonaniu "Kaskade Slave" kolejna jednostka do kaskady - wymagane sprzęgło hydrauliczne w wykonaniu "PWT wbudowany wymiennik płytowy do rozdzielenia obiegu kotłowego i instalacji c.o. zalecany przy modernizacjach. wymienniki kotła ze stali nierdzewnej palniki ECONOX promiennikowo nadmuchowe z płynną modulacją modulacja mocy kotła HT 150 od %, HT 225 od 7-100% układ sterowania wg warunków pogodowych, program tygodniowy i dzienny, sterowanie jednym obiegiem bezpośrednim lub ze zmieszaniem sterowanie pompą ładującą c.w.u. wbudowane sprzęgło hydrauliczne w wersji Standard wbudowany wymiennik płytowy do rozdzielenia układu kotłowego i instalacji grzewczej w wersji PWT kompletna rampa gazowa z pełną automatyką zabezpie-czającą ogranicznik temperatury kotła i spalin wysokoefektywne pompy kotłowe, tablica sterownicza kotła elektroniczny zapłon z ciągłą kontrolą procesu spalania manometr czujnik temperatury zewnętrznej boks neutralizacji kondensatu Kotły HT wyposażane są w różnego rodzaju dysze gazowe w zależności od rodzaju gazu. Przy zamówieniu prosimy podać rodzaj gazu. HT Ciężar kotła (bez wody) [kg] Wymiary (wys. szer. głęb.) [mm] 1650 x 680 x 1030 Pojemność wody w kotle [l] Przyłącza wodne [DN] 40 mm Przyłącze gazowe [DN] 1 ¼" Obciążenie cieplne [kw] 15,0-149,2 15,0-216,0 Moc cieplna przy 80/60 C [kw] 14,5-143,2 14,5-206,0 Moc cieplna przy 50/30 C [kw] 16,0-155,0 16,0-225,0 Sprawność przy 40/30 C [%] 109,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 200 Przepływ przy T 20 K [l/h] Max. temperatura zasilania [ C] 90 Ciśnienie robocze min./max. [bar] 0,5/ 3,0 Uwaga: Przy pracy kotła na gazie ziemnym GZ-35 podane moce są mniejsze o 20% 19

20 HT 150 / 225 GT 01 Opis Kocioł kondensacyjny HT Standard do pracy pojedynczej na gaz ziemny lub propan : - regulator RVS z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej - sprzęgło hydrauliczne Kocioł kondensacyjny HT Kaskade Master (kaskadowy wiodący) na gaz ziemny lup propan : - regulator kaskady RVS z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej Typ HT 150 HE ,00 HT 225 HE ,00 HT 150 HE / KM ,00 HT 225 HE / KM ,00 Kocioł kondensacyjny HT Kaskade Slave (kolejny do kaskady) na gaz ziemny lub propan HT 150 HE / KS ,00 HT 225 HE / KS ,00 Kocioł kondensacyjny HT PWT do pracy pojedynczej na gaz ziemny lub propan : - regulator RVS z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej - wbudowany wymiennik płytowy, grupa bezpieczeństwa, naczynie przeponowe HT 150 PWT ,00 HT 225 PWT ,00 KASKADA KOTŁÓW DO 900 kw HT 150 HE w kaskadzie do 6 sztuk HT 225 HE w kaskadzie do 4 sztuk Osprzęt do kotłów HT 150/ HT 225 Typ Set - układ doprowadzenia powietrza dla kotła HT do pracy niezależnej od pomieszczenia do zabudowy w kotle (rury + osprzęt HT 150 HE ,00 Set - układ doprowadzenia powietrza dla kotła HT jak wyżej HT 225 HE ,00 Zestaw do przezbrojenia kotła na gaz płynny HT 150 HT 150 HE ,00 Zestaw do przezbrojenia kotła na gaz płynny HT 225 HT 225 HE ,00 Moduł AVS do rozbudowy o drugi obieg ze zmieszaniem dla RVS ,00 Regulator RVS ,00 Czujnik temperatury zasilania do RVS QAD ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,00 Zawór bezpieczeństwa 1, 3 bar HT ,00 Zawór bezpieczeństwa 1 ¼, 3 bar HT ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 20

21 21 Pompy ciepła

22 ThermiAir GT 09 Pompy ciepła ThermiAir 10 / 16 grzanie / chłodzenie Pompy ciepła ThermiAir powietrze / woda dostępne w 4 wersjach: - ThermiAir monoenergetyczna pompa ciepła o mocy 10 lub 16 kw z wbudowaną grzałką elektryczną 3 lub 6 kw dla wytwarzania ciepła z energii elektrycznej dla budownictwa standardu energooszczędnego i pasywnego - ThermiAir biwalentna pompa ciepła 10 lub 16 kw do pracy samodzielnej lub w kombinacji z dodatkowym źródłem wytwarzania ciepła takim jak kocioł gazowy, olejowy lub na paliwo stałe. Bez grzałki elektrycznej. ThermiAir to pompa ciepła powietrze / woda do ogrzewania lub chłodzenia oraz podgrzewania ciepłej wody użytkowej w domach jednorodzinnych z ograniczeniem minimalnej temperatury zasilania w funkcji chłodzenia do 18 C. Jako medium chłodzące używana jest woda z instalacji grzewczej. Chłodzenie obiegiem grzewczym na własne ryzyko. Pompa ThermiAir składa się z jednostki zewnętrznej i wewnętrznej urządzenia, które są połączone ze sobą elektrycznie oraz za pomocą obiegu czynnika chłodniczego. Jednostka wewnętrzna: - Obudowa naścienna z wbudowanymi komponentami hydraulicznymi, takie jak pompa obiegowa wysokoefektywna, skraplacz, rury przyłączeniowe, grzałka elektryczna (tylko w wersji monoenergetycznej) oraz czujnik przepływu - Zawór bezpieczeństwa, manometr, zawór spustowy i odpowietrznik - Wymiary wysokość x szerokość x głębokość: 680 x 500 x 420 mm - Tablica sterująca z regulatorem pogodowym - Podświetlany panel obsługi - Przyjazny dla środowiska czynnik chłodniczy R 410A, temperatura czynnika grzewczego do 60 C - Kolor: czysta biel (RAL 9010) Jednostka zewnętrzna: - Parownik powietrzny o cichej pracy z optymalizację przepływu powietrza poprzez wentylator o zmiennej prędkości -Specjalna sprężarka tłokowa (ThermiAir 10) lub sprężarka spiralna (ThermiAir 16) z technologią inwertera - Zawory rozprężne elektroniczne oraz 4-drogowy zawór przełączający do odwracania procesu grzanie/chłodzenie - Płyta sterująca z podłączeniami elektrycznymi - Wykonanie do montażu zewnętrznego - Kolor: czysta biel (RAL 9010) - Wymiary wysokość x szerokość x głębokość: ThermiAir 10: 943 x 950 x 330 mm ThermiAir 16: 950 x 1350 x 330 mm - Odprowadzenie kondensatu na podsypkę żwirową Zakres dostawy: - Kompletna pompa ciepła z jednostką wewnętrzną i zewnętrzną, łącznie z regulatorem komfortu (regulacja pogodowa, samoczynną diagnostyką, pamięć błędów) - Fabrycznie wstępnie napełniona czynnikiem chłodniczym dla rurarzu do 10 m - Czujnik c.w.u, czujnik temperatury zewnętrznej, czujnik temperatury c.o. - Zawór bezpieczeństwa - Szyna montażowa (kołków i śrub mocujących). 22

23 ThermiAir GT 09 ThermiAir 10 biwalentna 10 monoenergetyczna 16 biwalentna 16 monoenergetyczna Typ powietrze / woda powietrze / woda Funkcja pracy grzanie / chłodzenie grzanie / chłodzenie Model jednostki zewnętrznej PUHZ-SW75 VHA PUHZ-SW120 YHA Moc grzewcza kw 3,3 10,2 5,9 16 Zakres pracy na ogrzewanie do temperatur zewnętrznych C -20 do +21 Max. temperatura zasilania (ogrzewanie) C 60 przy temp. zew. > 0 C 55 przy temp. zew. > -10 C Minimalna temperatura wody grzewczej (ogrzewanie) C 10 Nominalna moc grzewcza / COP przy A7/W35 kw / -- 1) 8,0 / 4,4 16,0 / 4,1 Nominalna moc grzewcza / COP przy A2/W35 kw / -- 1) 7,5 / 3,4 12,0 / 3,24 Nominalna moc grzewcza / COP przy A-7/W35 kw / -- 1) 7,0 / 2,9 11,2 / 2,85 Nominalna moc grzewcza / COP przy A-15/W35 kw / -- 1) 7,0 / 1,97 9,36 / 2,1 Nominalna moc grzewcza / COP przy A7/W45 kw / -- 1) 8,0 / 3,4 16,0 / 3,23 Nominalna moc grzewcza / COP przy A2/W45 kw / -- 1) 7,5 / 2,83 12,0 / 2,52 Nominalna moc grzewcza / COP przy A-7/W45 kw / -- 1) 7,0 / 2,2 11,0 / 2,14 Nominalna moc grzewcza / COP przy A-15/W45 kw / -- 1) 7,0 / 1,56 9,42 / 1,66 Nominalna moc grzewcza / COP przy A20/W55 kw / -- 1) 10,5 / 3,14 19,7 / 3,14 Nominalna moc grzewcza / COP przy A7/W55 kw / -- 1) 8,0 / 2,68 15,21 / 1,68 Nominalna moc grzewcza / COP przy A-7/W55 kw / -- 1) 7,0 / 1,65 11,2 / 1,68 Czynnik chłodniczy / podstawowe napełnienie -- / kg R410A 2) / 3,2 R410A 2) / 4,6 Długośc rur do splita z fabrycznie napełnionym czynnikiem chłodniczym m 10 Max. długość rur m Czynnik chłodniczy, dodatkowa ilość czynnika na długości orurowania (liczona w jednym kierunku) m = 0,4 kg m = 0,8 kg m = 1,4 kg m = 0,2 kg m = 0,4 kg m = 1,0 kg m = 1,6 kg m = 2,2 kg m = 2,9 kg Minimalny przepływ czynnika grzewczego m 3 /h 1,2 2,1 Minimalny przepływ powietrza (parownik) m 3 /h Kierunek przepływu poziomy Średnica rur czynnika chłodniczego (faza ciekła) mm 10 Średnica rur czynnika chłodniczego (faza gazowa) mm 16 Śrubunek dla rury czynnika chłodniczego (faza ciekła) 3/8 Śrubunek dla rury czynnika chłodniczego (faza gazowa) 5,8 Maksymalna różnica poziomów m Poziom ciśnienia akustycznego (jednostka zewnętrzna) db(a) 40 3) 43,2 3) Maksymalne ciśnienie pracy bar 3,0 Przyłącza hydrauliczne zasilanie / powrót 1 GZ 23

24 ThermiAir GT 09 ThermiAir 16 biwalentna 10 monoenergetyczna 16 biwalentna Wymiary jednostki wewnętrznej wys. x szer. x gł. mm 680 x 500 x x 500 x monoenergetyczna Wymiary jednostki zewnętrznej wys. x szer. x gł. mm 943 x 950 x x 950 x 330 Ciężar jednostki wewnętrznej kg Ciężar jednostki zewnętrznej kg Aktywne chłodzenie Nominalna moc chłodnicza A35/W7 kw / EER 6,6 / 2,55 12,5 / 2,32 Nominalna moc chłodnicza A35/W18 kw / EER 7,1 / 4,01 14,0 / 4,08 Zakres pracy przy chłodzeniu C -5 do +46 Przyłącze elektryczne jednostka wewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz Zalecane zabezpieczenie / Charakterystyka wyłączania B A 16 Przyłącze elektryczne jednostka zewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz 3 NPE 400 V 50 Hz Maksymalny prąd roboczy A Nominalny prąd roboczy A 8,1 5,9 Zalecane zabezpieczenie / Charakterystyka wyłączania C A 20 3 x 16 Grzałka elektryczna Grzałka elektryczna kw Napięcie znamionowe grzałki A NPE 230 V 50 Hz NPE 400 V 50 Hz Pobór mocy kw Zalecane zabezpieczenie A x 16 1) Dane według EN ) Obejmuje gazy cieplarnianne zgodnie z protokołem z Kioto 3) Wolne pole w odległości 5m WAŻNE! Czynnik chłodniczy R410A dla temperatury czynnika grzewczego do 60 C. 24

25 ThermiAir GT 09 ThermiAir 10 biwalentna 10 monoenergetyczna 16 biwalentna 16 monoenergetyczna Moc w kw A2 / W35 7,5 12 A7 / W bez VAT 5.750, , , ,00 Nr Opis Nr bez VAT Grupa pompowa DN 25 ( bez mieszacza) z pompą wysokoefektywną ,00 Grupa pompowa DN 25 ( z mieszaczem) z pompą wysokoefektywną ,00 Zawór 3- drogowy 1 dla pompy ThermiAir ,00 Zawór 3- drogowy 1¼ dla pompy ThermiAir ,00 Zestaw przyłączeniowy G ¾ strona grzewcza ThermiAir ,00 Zestaw przyłączeniowy G 1 strona grzewcza ThermiAir ,00 Zestaw przyłączeniowy G 1¼ strona grzewcza ThermiAir ,00 Zawór nadmiarowo - upustowy Rp 1 dla grup pompowych ; ,00 Konsola stojąca z tłumieniem drgań dla jednostka zewnętrzna ThermiAir 10 kw i 16 kw ,00 Tłumiki drgań dla jednostki zewnętrznej ThermiAir 10 i 16, Ø 40 mm, H = 30 mm ,00 Konsola ściennoa do montażu na ścianie jednostki zewnętrznej ,00 Wanna odpływu kondensatu OA2 dla modułu zewnętrznego, zawiera separator oleju oraz układ podgrzewania odprowadzenia kondensatu z regulacją elektroniczną i siatkę zabezpieczającą przed zapchaniem odpływu ,00 Odprowadzenie kondensatu ,00 Złączka do przedłużania układu czynnika chłodniczego 5 /8 i rury Ø 10 (1szt) Złączka do przedłużania układu czynnika chłodniczego 7 /8 i rury Ø 16 (op. 1szt) , ,00 Nakrętka do złączki 5 /8 i rury Ø 10 (op. 2szt) ,40 Nakrętka do złączki 7 /8 i rury Ø 16 (op. 2szt) ,30 25

26 Hybryda /HE GT 09 Opis urządzenia Hybryda Gazowy kocioł kondensacyjny z pompą ciepła powietrze / woda Hybryda wykorzystuje dwa rodzaje energii: - gaz ziemny (kocioł gazowy kondensacyjny) - powietrze zewnętrzne (pompa ciepła powietrze / woda) Hybryda wyposażony jest w pompę ciepła o mocy 10 kw i współczynnikiem sprawności do COP 4,4 oraz gazowym kotłem kondensacyjnym o mocy modulowanej w zakresie 7-25 kw z wysokoefektywną pompą. Gazowy kocioł kondensacyjny z zamkniętą komorą spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia - turbo Płyta sterująca z mikroprocesorową regulacja systeu: - solarnego - pompą ciepła - gazowym kotłem kondensacyjnym - układem podgrzewania c.w.u. - buforem czynnika grzewczego Możliwa rozbudowa sterowania o kolejny obieg grzewczy za pomocą dodatkowego modułu automatyki. Sterownik temperatury pokojowej jako opcja wyposażenia. Zakres dostawy: - jednostka wewnętrzna wisząca - moduł zewnętrzny pompy ciepła - czujnik temperatury zewnętrznej dla pompy ciepła - czujnik temperatury c.w.u. - czujnik temperatury zasilania - szyna montażowa dla jednostki wewnętrznej - instrukcja montażu i obsługi Wyposażenie / funkcje: Hybryda przeznaczony do spalania gazu ziemnego lub gazu płynnego propanu technicznego. Nominalne obciążenie cieplne jednostki kotłowej od 7,7 do 24,8 kw Wysokiej klasy wymiennik kotła wykonany z odlewanego aluminium, palnik promienikowo-nadmuchowy z płynną modulacją mocy. Systemowy sterownik przystosowany jest do obsługi dwóch układów ze zmieszniem na c.o., podgrzewania c.w.u., współpracy z kolektorami słonecznymi i buforem czynnika grzewczego. Jednostka wewnętrzna wyposażona jest w skraplacz dla pompy ciepła powietrze/woda, sprzęgło hydrauliczne, zawór przełączający, czujnik przepływu, inwerter pompy ciepła. Moc grzewcza pompy ciepła A7/W35 = 8 kw Jednostka zewnętrzna wyposażona jest w parownik powietrzny o cichej pracy z optymalizację przepływu powietrza poprzez wentylator o zmiennej prędkości,specjalna sprężarka tłokowa (ThermiAir 10) z technologią inwertera,zawory rozprężne elektroniczne, płyta sterująca z podłączeniami elektrycznymi. 26

27 Hybryda /HE GT 09 Hybryda Oznakowanie CE H CE-0063AR3527 Wymiary jednostki wewnętrznej wys. x szer. x gł. mm 925 x 782 x 308 Ciężar jednostki wewnętrznej kg 85 Przyłącza hydrauliczne zasilanie / powrót 1 GZ Przyłącze gazu ½ Średnica rur czynnika chłodniczego (faza ciekła) mm 10 Średnica rur czynnika chłodniczego (faza gazowa) mm 16 Max. długość rur m 40 Maksymalna różnica poziomów m 10 Minimalny przepływ czynnika grzewczego m 3 /h 0,4 Maksymalne ciśnienie pracy bar 3,0 Max. temperatura zasilania (ogrzewanie) C 60 przy temp. zew. > 0 C 55 przy temp. zew. > -10 C Przyłącze elektryczne jednostka wewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz Zalecane zabezpieczenie / Charakterystyka wyłączania B A 10 Przewód elektryczny mm 2 3 x 1,5 Kocioł gazowy kondensacyjny Oznakowanie CE CE-0063AR3527 Max. temperatura zasilania (ogrzewanie) C 75 Nominalna moc cieplna kw 7,2 25,0 Nominalna moc cieplna przy 80/60 C kw 7,0 24,0 Nominalna moc cieplna przy 50/30 C kw 7,7 24,8 Sprawność przy 80/60 C % 94,2-96,0 Sprawność przy 50/30 C % 106,9 98,2 Sprawność przy 40/30 C % 108,5 101,0 Maksymalne ciśnienie przyłącza gazu mbar 50 Przyłącze systemu spalinowego DN 80/125 Temperatura spalin przy 80/60C dla mocy min. / max. C 57,5 / 94,0 Max. nadciśnienie spalin na wyjściu z kotła Pa 90 Minimalna temperatura wody grzewczej (ogrzewanie) C 10 Rodzaj gazu GZ - 50 Propan Ciśnienie gazu mbar Strumień przepływu spalin kg/s 0,0034 0,0151 Zawartość CO2 moc maksymalna % 8,9 9,1 9,9 10,3 27

28 Hybryda /HE GT 09 Jednostka zewnętrzna Typ Model jednostki zewnętrznej powietrze / woda PUHZ-SW75 VHA Moc grzewcza kw 3,3 10,2 Zakres pracy na ogrzewanie do temperatur zewnętrznych C -20 do +21 Max. temperatura zasilania (ogrzewanie) C 60 przy temp. zew. > 0 C 55 przy temp. zew. > -10 C Minimalna temperatura wody grzewczej (ogrzewanie) C 10 Nominalna moc grzewcza / COP przy A10/W35 kw / -- 1) 8,5 / 4,83 Nominalna moc grzewcza / COP przy A7/W35 kw / -- 1) 8,0 / 4,4 Nominalna moc grzewcza / COP przy A2/W35 kw / -- 1) 7,5 / 3,4 Nominalna moc grzewcza / COP przy A7/W45 kw / -- 1) 8,0 / 3,4 Nominalna moc grzewcza / COP przy A2/W45 kw / -- 1) 7,5 / 2,83 Nominalna moc grzewcza / COP przy A20/W55 kw / -- 1) 10,5 / 3,14 Nominalna moc grzewcza / COP przy A7/W55 kw / -- 1) 8,0 / 2,68 Nominalna moc grzewcza / COP przy A-7/W35 kw / -- 1) 7,0 / 2,9 Czynnik chłodniczy / podstawowe napełnienie -- / kg R410A 2) / 3,2 Długośc rur do splita z fabrycznie napełnionym czynnikiem chłodniczym m 10 Max. długość rur m 40 Czynnik chłodniczy, dodatkowa ilość czynnika na długości orurowania (liczona w jednym kierunku) m = 0,4 kg m = 0,8 kg m = 1,4 kg Minimalny przepływ czynnika grzewczego m 3 /h 1,2 Minimalny przepływ powietrza (parownik) m 3 /h 3300 Kierunek przepływu poziomy Średnica rur czynnika chłodniczego (faza ciekła) mm 10 Średnica rur czynnika chłodniczego (faza gazowa) mm 16 Śrubunek dla rury czynnika chłodniczego (faza ciekła) 3/8 Śrubunek dla rury czynnika chłodniczego (faza gazowa) 5,8 Maksymalna różnica poziomów m 10 Poziom ciśnienia akustycznego (jednostka zewnętrzna) db(a) 40 3) Wymiary jednostki zewnętrznej wys. x szer. x gł. mm 943 x 950 x 330 Ciężar jednostki zewnętrznej kg 75 Przyłącze elektryczne jednostka zewnętrzna Napięcie znamionowe V / Hz 1 NPE 230 V 50 Hz Maksymalny prąd roboczy A 19 Nominalny prąd roboczy A 8,1 Zalecane zabezpieczenie / Charakterystyka wyłączania C A 20 1) Dane według EN ) Wolne pole w odległości 5m 2) Obejmuje gazy cieplarnianne zgodnie z protokołem z Kioto 4) Maksymalna temperatura zasilania obiegu grzewczego 28

29 Hybryda /HE GT 09 Model Moc grzewcza - kocioł gazowy / pompa ciepła Hybryda /HE 25 / 10 kw bez VAT 8.370,00 Nr Opis Nr bez VAT Zestaw przyłączy hydraulicznych ,00 Adapter 87 odprowadzenia spalin z kotła z króćcami pomiarowymi ,00 Grupa pompowa DN 25 ( bez mieszacza) z pompą wysokoefektywną ,00 Grupa pompowa DN 25 ( z mieszaczem) z pompą wysokoefektywną ,00 Zawór 3- drogowy 1 dla pompy ThermiAir ,00 Zawór nadmiarowo - upustowy Rp 1 dla grup pompowych ; ,00 Konsola stojąca z tłumieniem drgań dla jednostka zewnętrzna ThermiAir 10 kw i 16 kw ,00 Tłumiki drgań dla jednostki zewnętrznej ThermiAir 10 i 16, Ø 40 mm, H = 30 mm ,00 Konsola ściennoa do montażu na ścianie jednostki zewnętrznej ,00 Wanna odpływu kondensatu OA2 dla modułu zewnętrznego, zawiera separator oleju oraz układ podgrzewania odprowadzenia kondensatu z regulacją elektroniczną i siatkę zabezpieczającą przed zapchaniem odpływu ,00 Odprowadzenie kondensatu ,00 Złączka do przedłużania układu czynnika chłodniczego 5 /8 i rury Ø 10 (1szt) Złączka do przedłużania układu czynnika chłodniczego 7 /8 i rury Ø 16 (op. 1szt) , ,00 Nakrętka do złączki 5 /8 i rury Ø 10 (op. 2szt) ,40 Nakrętka do złączki 7 /8 i rury Ø 16 (op. 2szt) ,30 29

30 Palniki rakietowe Palniki olejowe ciśnieniowe Palniki gazowe wentylatorowe 30

31 Palniki olejowe MHG wcześniej MAN GT 01 Palnik rakietowy RE 1 H 1,2-6,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki ( z tłumieniem szumu), rura palnika ze stali wysokostopowej ( rura palnika ceramiczna przy RE 1HK), układ wstępnego podgrzewania oleju, silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węże olejowe, automat palnikowy z kontrolą płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Wersja palnika RE 1HK - z rurą ceramiczną dla oleju opałowego o niskiej zawartości siarki. Palnik po próbie na ciepło ze wstępną regulacją nastawy i potwierdzeniem analizy parametrów spalin. Palnik ciśnieniowy jednostopniowy DE 1 V,VH,H 1,2-9,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zmieszania wysokiej wydajności, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju (DE 1VH), silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węże olejowe, automat palnikowy z czujnikiem płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik olejowy, jednostopniowy DE 1.1VH, z wstępnym podgrzaniem Palnik wentylatorowy ciśnieniowy Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis bez VAT. DE 1.1VH , ); 9) ,00 DE 1.1VH ); 9) ,00 DE 1.1VH ); 9) ,00 Palnik olejowy, jednostopniowy DE 1H DE 1.2 H ); 9) ,00 DE 1.2 H ); 9) ,00 DE 1.2 H ,5 12 3); 9) ,00 DE 1.2 H , ); 9) ,00 DE 1.3 H ); 9) ,00 DE 1.3 H ); 9) ,00 Palniki rakietowe jednostopniowe RE 1H, z wstępnym podgrzaniem, z redukcją szumów i Nox Palnik rakietowy Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis bez VAT. RE 1.19 H ); 9) ,00 RE 1.22 H ); 9) ,00 RE 1.26 H ); 9) ,00 RE 1.32 H ); 9) ,00 RE 1.38 H ); 9) ,00 RE 1.44 H ); 9) ,00 RE 1.50 H ); 9) ,00 RE 1.60 H ); 9) ,00 RE 1.70 H ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2, DE 1.1 VH i DZ specjalnego automatu palnikowego w cenie netto 229,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 31

32 GT 01 Palniki olejowe MHG wcześniej MAN Palnik rakietowy RZ 2 - RZ 3 5,2-30 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki, rura palnika ze specjalnej stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju ( RZ 2 ), silnik prądu zmiennego, przysłona wlotu powietrza, transformator zapłonu, wirnik dmuchawy, dwustopniowa pompa olejowa, zawory elektromagnetyczne, dysza, przewody olejowe, automat palnikowy z kontrolą płomienia,, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik rakietowy, dwustopniowy RZ 2, z wstępnym podgrzaniem Palnik rakietowy Typ 3) Od kw Moc kotła 2) do kw Ciężar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Palnik rakietowy, dwustopniowy RZ 2 Palnik rakietowy Typ 3) Moc kotła 2) Od kw od kw Ciężar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2 i DZ specjalnego automatu palnikowego w cenie netto 229,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 32
