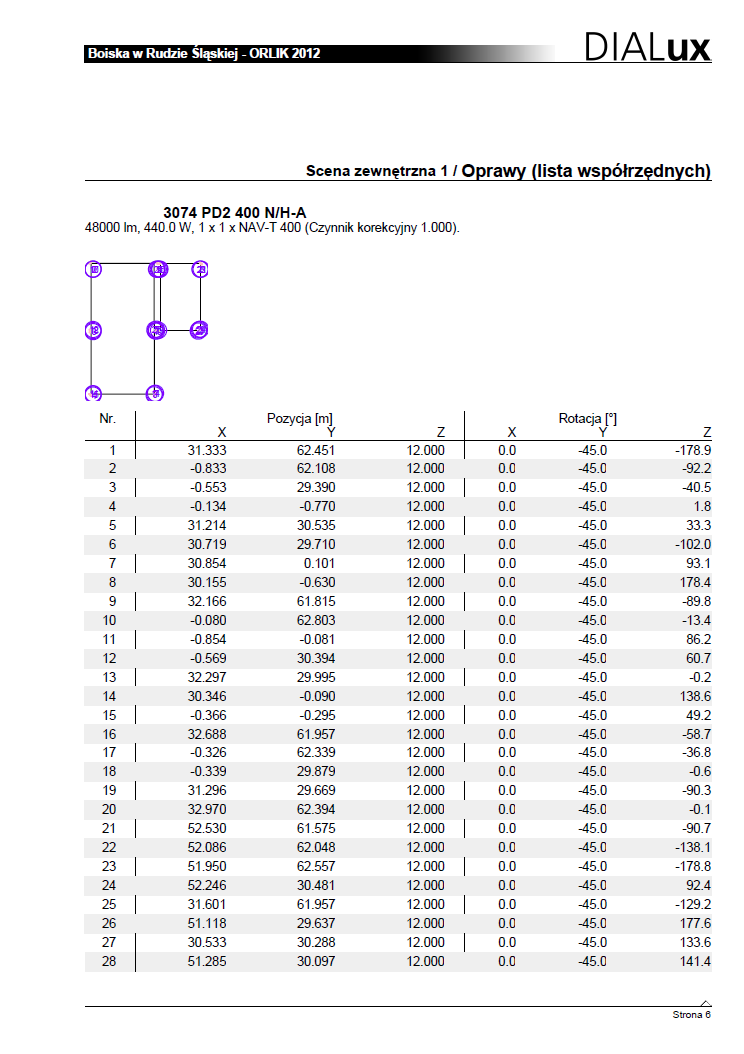

1 I. OPIS TECHNICZNY 1.Temat. Tematem opracowania jest projekt budowlano-wykonawczy oświetlenia boisk sportowych Orlik 2012 w Rudzie Śląskiej prz ul. Gwareckiej 2. 2.ZałoŜenia projektowe. Jako załoŝenia projektowe posłuŝyły: - uzgodnienia z branŝą architektoniczną - warunki przyłączenia do sieci U/JGB/841/2006 z dnia r. 3.Wskaźniki techniczne: - napięcie zasilania Un = 230/400V, 50Hz - moc zainstalowana Pni = kw - moc obliczeniowa Po = kw - prąd obliczeniowy Io = 21.7 A - współczynnik mocy cosf = Zasilanie energią elektryczną. Zasilanie oświetlenia boisk sportowych odbywać się będzie z projektowanej szafki oświetleniowej SO. Szafkę oświetleniową zasilić (zgodnie z warunkami przyłączenia do sieci) z istniejącego złącza kablowego ZK1 (istniejący obwód i układ rozliczeniowy pomiaru energii elektrycznej dla nieistniejącego lodowiska sezonowego) kablem typu YKYŜo5x16, 0.6/1.0 kv ułoŝonym w ziemi, wzdłuŝ trasy pokazanej na rys. nr E01. Obwód zabezpieczyć wkładkami topikowymi o prądzie znamionowym 25A. 5.Sposób wykonania oświetlenia. Oświetlenie boisk sportowych zaprojektowano w oparciu o oprawy typu PD2 400 N/H-A. Są to oprawy do lamp wyładowczych, IP65, w pierwszej klasie izolacji. Do obliczeń przyjęto źródła światła NAV-T 400 (lampy sodowe) o znamionowym strumieniu świetlnym lm. Oprawy te zabudowane będą na ośmiu masztach aluminiowych typu MAL-12,5wzm zabudowanych w miejscach i wyposaŝonych w wysięgniki, których typy podano na rys. nr E01. Słupy mają wysokość 12.5m. Obliczenia natęŝenia oświetlenia wykonano przy pomocy programu Dialux v4.5. NatęŜenia oświetlenia boisk spełniają wymogi normy PN-EN 12193:2007 (Em 75lx oraz Emin./Em 0,5 dla III klasy rozgrywek: gra rekreacyjna, sporty szkolne) i wynoszą: -dla boiska do piłki noŝnej: -dla boiska wielofunkcyjnego: Em=79lx, Emin./Em=0.73 Em=112lx, Emin./Em=0.60 Do zasilania obwodów oświetlenia boisk sportowych projektuje się szafkę oświetleniową SO, którą naleŝy wykonać w obudowie w drugiej klasie izolacji, zgodnie z rys. nr E02 i posadowić w miejscu pokazanym na rys. nr E01. Oświetlenie boisk zostało podzielone na dwa obwody: SO/1-dla boiska wielofunkcyjnego oraz SO2-dla boiska do piłki noŝnej. Obwody te mogą być załączane niezaleŝnie od siebie łącznikami odpowiednio Q1 iq2. Obwody oświetleniowe naleŝy wykonać kablami typu YKYŜo5x6, 0.6/1.0 kv. Połączenie poszczególnych opraw oświetleniowych do faz obwodów SO/1 i SO/2 pokazano na rys nr E03. Pojedyncze oprawy we wnękach masztów zabezpieczyć wyłącznikami instalacyjnymi o prądzie znamionowym 6A i charakterystyce C.

2 6.Linie kablowe nn. Linie kablowe W01-YKYŜo5x16-zasilającą szafkę oświetleniową SO ze złącza kablowego ZK1 oraz W1 i W2-YKYŜo5x6-zasilające obwody oświetlenia boisk ułoŝyć w ziemi w następujący sposób: - trasę linii kablowych pokazano na rys. nr E01 - wzdłuŝ trasy linii kablowych oraz między masztami nr 2 i nr3 oraz nr4 i nr5 przygotować wykop o głębokości 0.9m - na dnia wykopu ułoŝyć bednarkę FeZn 25x4 tak, aby uzyskać uziom otokowy (w bezpośrednim sąsiedztwie masztów wyprowadzić przewody uziemiające) i zasypać ją warstwą gruntu rodzimego o grubości 0.1m - z bednarką połączyć galwanicznie zacisk ochronny szafki SO, zaciski ochronne masztów oraz metalowe ogrodzenie boisk (połączenia wyrównawcze) - na warstwie gruntu rodzimego zasypać warstwę piasku o grubości 0.1m - kable ułoŝyć na warstwie piasku linią falistą (zapas 1-3% długości kabla) i zasypać warstwą piasku o grubości min. 0.1m a następnie warstwą gruntu rodzimego - zachować promień gięcia kabli równy 15-krotnej średnicy kabli - trasę kabli oznaczyć folią w kolorze niebieskim o grubości min. 0.5mm i szerokości 0.2m, którą naleŝy ułoŝyć nad kablami tak, aby odległość folii od kabli wynosiła min. 0.25m - kable zaopatrzyć w trwałe oznaczniki umieszczone wzdłuŝ całej trasy w odległości max. co10m Linie kablowe wykonać zgodnie z postanowieniami normy PN-76/E Ochrona przed poraŝeniem prądem elektrycznym i przedsięwzięcia BHP. We wszystkich obwodach ochrona przed poraŝeniem prądem elektrycznym obejmuje: a) ochronę podstawową przed dotykiem bezpośrednim przez izolowanie części czynnych b) ochronę dodatkową przez zastosowanie szybkiego wyłączenia zasilania przez wyłączniki instalacyjne i wyłączniki ochronne róŝnicowo-prądowe. W celu zapewnienia skuteczności ochrony przeciwporaŝeniowej naleŝy wszystkie części przewodzące dostępne (metalowe konstrukcje masztów oświetleniowych) oraz zaciski ochronne opraw oświetleniowych połączyć Ŝyłami ochronnymi kabli z zaciskami ochronnymi szafki SO. NiezaleŜnie od tego, zaciski ochronne masztów oraz metalowe ogrodzenie boisk połączyć przewodami uziemiającymi z projektowanym uziomem otokowym wykonanym zgodnie z uwagami j.w. Ochronę przeciwporaŝeniową wykonać zgodnie z normą PN-IEC Przed przekazaniem instalacji do eksploatacji naleŝy wykonać pomiary skuteczności ochrony przeciwporaŝeniowej. 6.Ochrona przeciwprzepięciowa. Ochronę przeciwprzepięciową zrealizowano w oparciu o ogranicznik przepięć klasy C zapewniające poziom ochrony 1.5 kv. 7.Uwagi ogólne. Całość instalacji wykonać zgodnie z Przepisami Budowy Urządzeń Elektroenergetycznych (stan prawny na dzień r. ), Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych tom V Instalacje elektryczne (stan prawny na dzień r.) oraz Rozporządzeniem Ministra Infrastruktury z dnia r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, opublikowanym w Dz.U. nr 75 z 2002 poz. 690 z późniejszymi zmianami, normą wieloarkuszową PN-IEC oraz rozporządzeniem MSWiA z dnia w sprawie ochrony przeciwpoŝarowej budynków i innych obiektów budowlanych i terenów Dz. U. Nr 121 poz Materiały stosowane do wykonania instalacji powinny spełniać wymogi ustawy z dnia r. o Systemie oceny zgodności

3 II. OBLICZENIA TECHNICZNE. 1.Bilans mocy. LP Wyszczególnienie Pni kz Pz cosf Qni [kw] [kw] [kvar] 1 Oświetlenie boisk 12,76 1,00 12,76 0,85 7,91 Razem: 12,76 1,00 12,76 0,85 7,91 Io= Pz = 3 Un cosφ = 21.7 A Dobrano kabel zasilający YKYŜo 5x16mm 2, 0.6/1.0 kv o obciąŝalności długotrwałej wg. normy PN-IEC (tablica 52-C3 kol.7) równej Id=67.0A>21.7A.

4 III. Wykaz materiałów. A.Szafka oświetleniowa SO LP. OZN. WYSZCZEGÓLNIENIE NR KAT. ILOŚĆ UWAGI 1QG Rozłącznik 40A,400V, 3-biegunowy 1 2 FV Ogranicznik przepięć 4P. kl. C dla układu TN-S, poziom ochrony 1.6kV 1 3 H1-3 Lampka sygnalizacyjna 230V,50Hz do montaŝu na szynie TH F1 Wyłącznik instalacyjny 16A,400V, ch-kac, 3-biegun. 1 5 F2 Wyłącznik instalacyjny 25A,400V, ch-kac, 3-biegun. 1 6 QI1,QI2 Wyłącznik róŝnicowo-prądowy 25/0.1A,400V, 4-biegun 2 7 Q1,Q2 Rozłącznik 32A,400V, z moŝliwością blokady w pozycji wyłączonej 2 8X0,X1,X2 Złączka jednotorowa 16mm2, beŝowa (szara) 9 9X0,X1,X2 Złączka jednotorowa 16mm2, niebieska 3 10X0,X1,X2 Złączka jednotorowa 16mm2, zielono-ŝółta 3 11 Obudowa typu ST40x Fundament do obudowy j.w. 1 B.Aparaty do zabudowy we wnękach masztów 1.Wyłącznik instalacyjny 6A,230/400V, ch-ka C 29 szt. 2.Złączka jednotorowa 6mm2, beŝowa (szara) 29 szt. 3.Złączka jednotorowa 6mm2, niebieska 29 szt. 4.Złączka jednotorowa 6mm2, zielono-ŝółta 29 szt. 5.Trzymacz 24 szt. C.Oprawy oświetleniowe 1.Oprawa do lamp wyładowczych 400W,230V typu PD2 400 N/H-A 29 szt. 2.Lampa sodowa 400W, 230V typu HST szt. D.Osprzęt oświetleniowy 1.Maszt oswietleniowy aluminiowy o wysokości 12.5m wzmocniony typu MAL-12,5wzm 8 szt. 2.Wysiegnik do masztu j.w. typu WM31REG 5 szt. 3.Wysiegnik do masztu j.w. typu WM41REG 1 szt. 4.Wysiegnik do masztu j.w. typu WM54REG 2 szt. 5.Fundament typu B-80 8 szt. E.Kable i przewody elektroenergetyczne 1.Kabel elektroenergetyczny typu YKYŜo 5x16mm 2, 0.6/1.0 kv 50 mb. 2.Kabel elektroenergetyczny typu YKYŜo 5x6mm 2, 0.6/1.0 kv 330 mb. 3.Przewód elektroenergetyczny typu YDYŜo3x2.5,750V 350 mb. F.Osprzęt elektroinstalacyjny 1.Bednarka stalowa ocynkowana FeZn25x4 380 kg 2.Oznaczniki kablowe 40 szt. 3.Folia niebieska o grubości 0.5mm i szerokości 0.2m 350 mb. [szt.]
