Wpływ rozwiązań instalacyjnych na wskaźnik EP budynku

Transkrypt

1 Konferencja budowlana Murator Projektowanie budynków od 2017 roku Nowe wymagania w zakresie EE Wpływ rozwiązań instalacyjnych na wskaźnik EP budynku Szymon Firląg Buildings Performance Institute Europe Wydział Inżynierii Lądowej PW

2 Plan prezentacji Wprowadzenie Wymagania wpływ rozwiązań instalacyjnych Wymagania wpływ rozwiązań instalacyjnych Wymagania optymalne Podsumowanie

3 Metodyka obliczania EP - ogrzewanie QP,H = wh QK,H + wel Eel,pom,H, kwh/rok w współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie nośnika energii końcowej do ocenianego budynku, QK,H roczne zapotrzebowanie na energię końcową przez system ogrzewania, kwh/rok, Eel,pom,H roczne zapotrzebowanie na energię elektryczną do napędu urządzeń pomocniczych systemu ogrzewania, kwh/rok.

4 Wskaźniki nakładu nieodnawialnej energii pierwotnej

5 Analizowany projekt - Murator M133/M133L Optymalny Powierzchnia użytkowa 136,7 m2

6 Założenia Spełnia wymagania WT2017 dotyczące izolacyjności cieplnej Analizowano wpływ lokalizacji, obrotu i różnych źródeł ciepła Dla każdego przypadku określono wartość EP Wariant bazowy: kocioł kondesacyjny gazowy, Warszawa, elewacja ogrodowa zwrócona na południe Analizowane źródła: kocioł na węgiel kamienny, kocioł na biomasę, pompa ciepła grunt/woda, pompa ciepła powietrze/woda, energia elektryczna wykorzystywana bezpośrednio

7 Wariant bazowy - obrót 180 EPmax=95 kwh/m2rok 160 kwh/m2rok st(oryginał-front= północ) 90st(front=wschód) 180st(front=południe) 270st(front=zachód) EP EUco+w EUcwu EK

8 Wariant bazowy - lokalizacja 192, ,61 134,05 kwh/m2rok EPmax=95 kwh/m2rok 40 0 Warszawa Suwałki Świnoujście

9 kwh/m2rok Warianty instalacji EPmax=95 kwh/m2rok Warszawa Suwałki Świnoujście

10 Zmiany w projekcie Przedmiot wymagań Graniczne wartości współczynników przenikania ciepła U przegród: ścianyzewnętrzne dach stropy,podłoganagrucie oknaidrzwibalkonowe oknapołaciowe drzwigarażoweibalkonowe Szczelność powietrzna budynku n50 Rodzaj wentylacji Graniczna sprawności temperaturowa odzysku ciepła η EK EP Jednostka WT 2017 WT rekuperacja Izolacja + rekuperacja W/m2K 0,23 0,18 0,30 1,10 1,30 1,50 0,23 0,18 0,30 1,10 1,30 1,50 0,09 0,09 0,10 0,90 1,10 1,1 1/h 3,00 1,00 0,60 - naturalnalub hybrydowa % brak kwh/m2rok kwh/m2rok 130,3 157,6 108,3 126,8 80,5 94,8 mechanicznaz mechanicznazodzyskiem odzyskiem ciepła ciepła

11 Wykorzystanie PV Wykorzystanie energii elektrycznej produkowanej przez PV do zasilania pomp ciepła lub ogrzewania i podgrzewania c.w.u. elektrycznie Konieczność podłączenia do sieci i bilansowania rocznego Instalacja EP, kwh/m2rok Wymagany (Warszawa) udział energii z PV Ilość wyprodukowane j energii, kwh/rok Pompaciepła grunt/woda 136,8 31% 2200 Pompaciepła powietrze/woda 166,2 43% 3748 Ogrzewanieic.w.u. 329,4 elektryczne 71% 12343

12 Wykorzystanie PV Ilość wyprodukowanej energii, kwh/rok Wymagana moc instalacji, kwp Wymagana powierzchnia dachu, m , , ,0 86

13 Zapotrzebowanie a produkcja

14 Wymagania WT2021

15 Wymagania WT2021

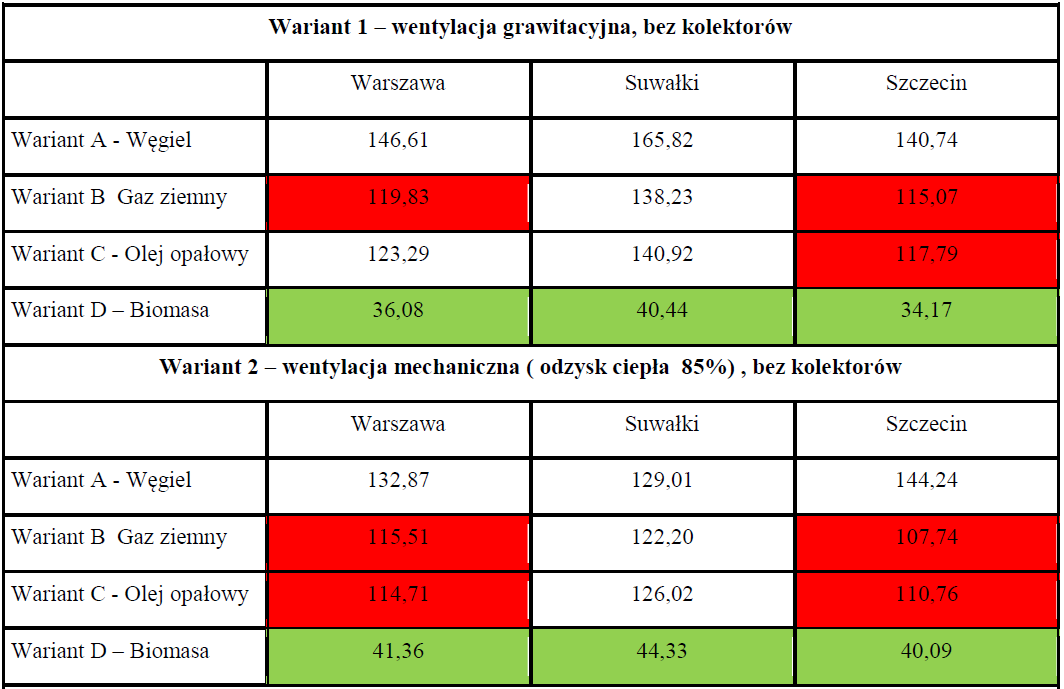

16 Wymagania WT analiza

17 Wymagania WT analiza

18 Wymagania WT analiza

19 Wymagania optymalne Przedmiot wymagań Jednostka WT 2014 WT 2021 NF 40 NF 15 Graniczne wartości współczynników przenikania ciepła U przegród: ścianyzewnętrzne 0,25 0,20 0,15 0,10 dach 0,20 0,15 0,12 0,10 stropy,podłoganagrucie 0,30 0,30 0,20 0,15 oknaidrzwibalkonowe 1,30 0,90 1,00 0,80 W/m2K oknapołaciowe 1,50 1,10 1,00 0,80 drzwi garażowe i 1,70 1,30 1,30 0,80 balkonowe Graniczne wartości liniowych brak brak 0,10 współczynnika strat ciepła Ψ W/mK (wymaganiena (wymaganie (0,30dlapłyt 0,01 mostków cieplnych frsi 0,72) nafrsi 0,72) balkonowych) Szczelność powietrzna 1/h 3,00 3,00 1,00 0,60 budynku n50 Rodzaj wentylacji mechanicznaz mechanicznaz naturalnalub naturalnalub odzyskiem odzyskiem hybrydowa hybrydowa ciepła ciepła Graniczna sprawności % brak brak temperaturowa odzysku ciepła η

20 Wymagania optymalne Jedn. EP EK kwh/(m2 rok) EnEL pomocnicza Koszty użytk. PLN co+cwu Koszty energii PLN urządzeń pom. Koszty PLN użytkowania 1 rok Koszty PLN użytkowania 30 lat Koszty budowy PLN Koszty PLN skumulowane WT ,09 147,54 Standardy (Gaz ziemny) WT2021 NF40 153,02 103,00 134,78 81,80 NF15 77,17 58,38 2,27 1,59 4,34 4,

21 Wymagania optymalne

22 Podsumowanie Wybór rozwiązań instalacyjnych ma decydujący wpływ a wartość EP Spełnienie wymagania na EP jest możliwe dzięki znacznemu pokryciu zapotrzebowania na energię z OZE przy jednoczenym podwyższeniu standardu energetycznego budynku Praktyka pokazuje że niestety OZE jest stosowane tylko na papierze kotłownie gazowe są przerabiane na kotłownie biomasowe będące w rzeczywistości kotłowniami węglowymi Wzrost wkorzystania kotłów węglowych przyczynia się do pogorszenia jakości powietrza w Polsce

23 Konferencja budowlana Murator Projektowanie budynków od 2017 roku Nowe wymagania w zakresie EE Dziękuję za uwagę Szymon Firląg Szymon.firlag@bpie.eu Buildings Performance Institute Europe Wydział Inżynierii Lądowej PW
