1 Projektowana charakterystyka energetyczna budynku Budynek mieszkalny jednorodzinny,

2 . Budynek oceniany Rodzaj budynku Inwestor Adres budynku Całość/Część budynku Liczba lokali mieszkalnych Powierzchnia użytkowa (Af, m²) Kubatura budynku m³ Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną EP - budynek oceniany 86,93 kwh/(m²rok) Wg wymagań WT2008 budynek nowy ² Wg wymagań WT2008 budynek przebudowany ² Zapotrzebowanie na energię pierwotną: Budynek oceniany: Budynek nowy wg wymagań WT2008: Budynek modernizowany wg wymagań WT2008: Zapotrzebowanie na energię użytkową do ogrzewania: Zapotrzebowanie na całkowitą energię użytkową Zapotrzebowanie na energię końcową: Współczynnik strat mocy cieplnej przez przenikanie przez wszystkie przegrody zewnętrzne: Współczynnik strat mocy cieplnej na wentylacje: Roczne zapotrzebowanie na energię pierwotną przez system grzewczy i wentylacyjny: Roczne zapotrzebowanie na energię pierwotną przez system do podgrzania ciepłej wody: EP = 86,93 [kwh/m² rok] EP = 148,18 [kwh/m² rok] EP = 170,41 [kwh/m² rok] EUCO = 62,37 [kwh/m² rok] EU = 77,41 [kwh/m² rok] EK = 79,03 [kwh/m² rok] Htr = 130,44 [W/K] Hve = 69,84 [W/K] QP,H = 10411,99 [kwh/rok] QP,W = 3538,55 [kwh/rok]

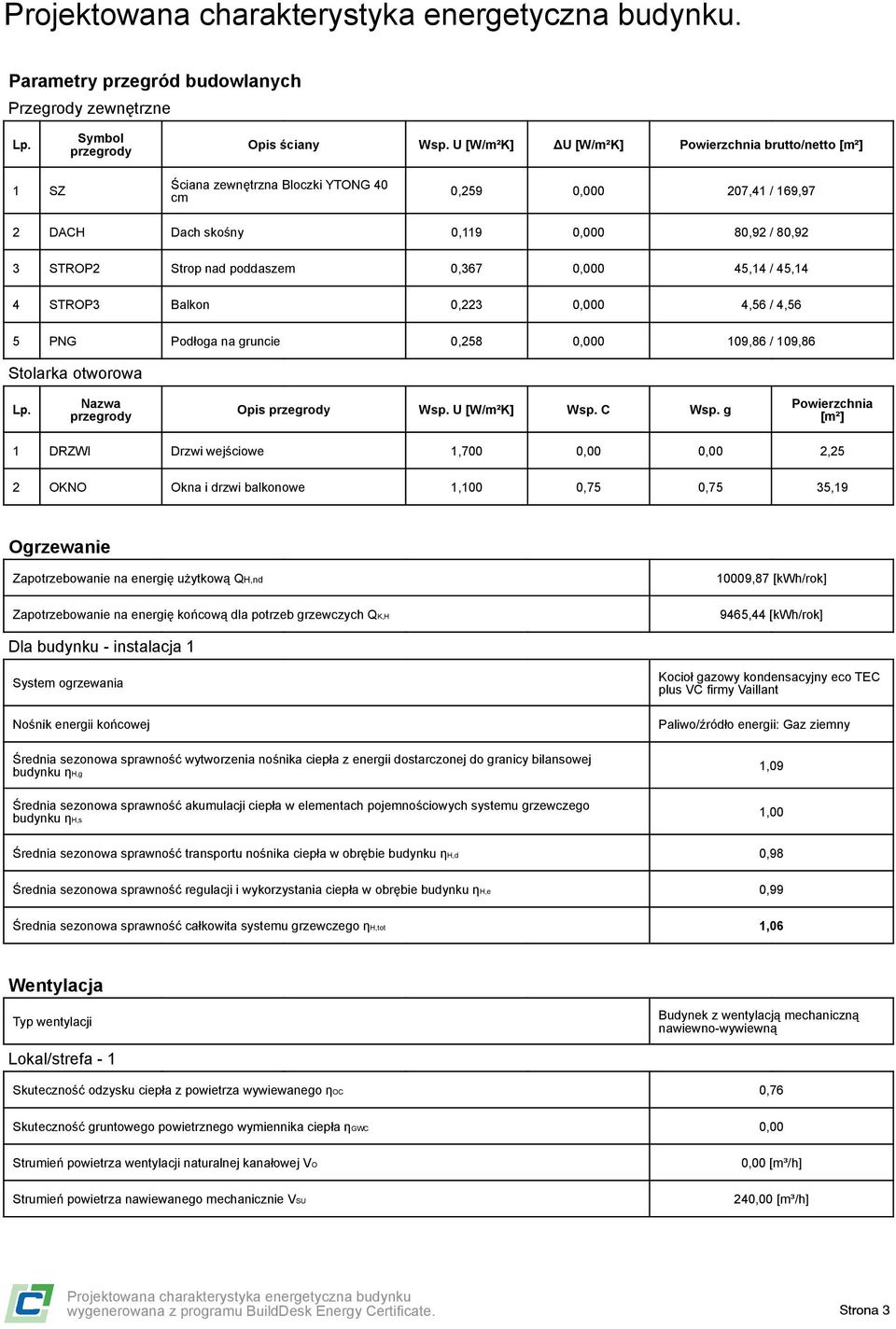

3 . Parametry przegród budowlanych Przegrody zewnętrzne Lp. Symbol przegrody Opis ściany Wsp. U [W/m²K] ΔU [W/m²K] Powierzchnia brutto/netto [m²] 1 SZ Ściana zewnętrzna Bloczki YTONG 40 cm 0,259 0, ,41 / 169,97 2 DACH Dach skośny 0,119 0,000 80,92 / 80,92 3 STROP2 Strop nad poddaszem 0,367 0,000 45,14 / 45,14 4 STROP3 Balkon 0,223 0,000 4,56 / 4,56 5 PNG Podłoga na gruncie 0,258 0, ,86 / 109,86 Stolarka otworowa Lp. Nazwa przegrody Opis przegrody Wsp. U [W/m²K] Wsp. C Wsp. g Powierzchnia [m²] 1 DRZWI Drzwi wejściowe 1,700 0,00 0,00 2,25 2 OKNO Okna i drzwi balkonowe 1,100 0,75 0,75 35,19 Ogrzewanie Zapotrzebowanie na energię użytkową QH,nd Zapotrzebowanie na energię końcową dla potrzeb grzewczych QK,H 10009,87 [kwh/rok] 9465,44 [kwh/rok] Dla budynku - instalacja 1 System ogrzewania Nośnik energii końcowej Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηh,g Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku ηh,s Kocioł gazowy kondensacyjny eco TEC plus VC firmy Vaillant Paliwo/źródło energii: Gaz ziemny 1,09 1,00 Średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku ηh,d 0,98 Średnia sezonowa sprawność regulacji i wykorzystania ciepła w obrębie budynku ηh,e 0,99 Średnia sezonowa sprawność całkowita systemu grzewczego ηh,tot 1,06 Wentylacja Typ wentylacji Budynek z wentylacją mechaniczną nawiewno-wywiewną Lokal/strefa - 1 Skuteczność odzysku ciepła z powietrza wywiewanego ηoc 0,76 Skuteczność gruntowego powietrznego wymiennika ciepła ηgwc 0,00 Strumień powietrza wentylacji naturalnej kanałowej VO Strumień powietrza nawiewanego mechanicznie VSU 0,00 [m³/h] 240,00 [m³/h]

4 . Strumień powietrza wywiewanego mechanicznie Vex Współczynnik strat ciepła na wentylację Hve 240,00 [m³/h] 69,84 [W/K] Ciepła woda użytkowa Zapotrzebowanie ciepła użytkowego do podgrzania c.w.u. QW,nd Zapotrzebowanie na energię końcową dla potrzeb wytworzenia ciepłej wody QK,W 2412,39 [kwh/rok] 3216,87 [kwh/rok] Dla budynku - instalacja 1 System przygotowania c.w.u. Nośnik energii końcowej Kocioł gazowy kondensacyjny eco TEC plus VC firmy Vaillant Paliwo/źródło energii: Gaz ziemny Średnia sezonowa sprawność instalacji wytworzenia, dystrybucji i instalacji c.w.u. ηw,tot 0,75 Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηw,g 1,09 Średnia sezonowa sprawność transportu ciepłej wody w obrębie budynku ηh,d 0,80 Średnia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu ciepłej wody ηh,s 0,86 Instalacje chłodzenia Lokal Brak instalacji chłodzenia Materiały izolacyjne zastosowane w projekcie Lp. Przegroda Materiał izolacyjny λ [W/mK] grubość [cm] 1 Dach skośny Rockwool SUPERROCK Dach skośny Rockwool MEGAROCK Strop nad poddaszem Rockwool MEGAROCK Balkon Styropian TERMO ORGANIKA GOLD dach-podłoga Podłoga na gruncie Styropian TERMO ORGANIKA GOLD dach-podłoga Podsumowanie parametrów energetycznych Roczne zapotrzebowanie na energię końcową przez system grzewczy i wentylacyjny do ogrzewania i wentylacji QK,H Roczne zapotrzebowanie na energię końcową przez system do podgrzania ciepłej wody QK,W Roczne zapotrzebowanie na energię końcową przez system oświetlenia wbudowanego QK,L Roczne zapotrzebowanie na energię końcową dla budynku QK Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK (bez chłodzenia i oświetlenia) Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP 9465,44 [kwh/rok] 3216,87 [kwh/rok] 0,00 [kwh/rok] 12682,31 [kwh/rok] 79,03 [kwh/m² rok] 79,03 [kwh/m²rok] 86,93 [kwh/m²rok]

5 . Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT2008 dla budynku nowego Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT2008 dla budynku przebudowywanego 148,18 [kwh/m²rok] 170,41 [kwh/m²rok]

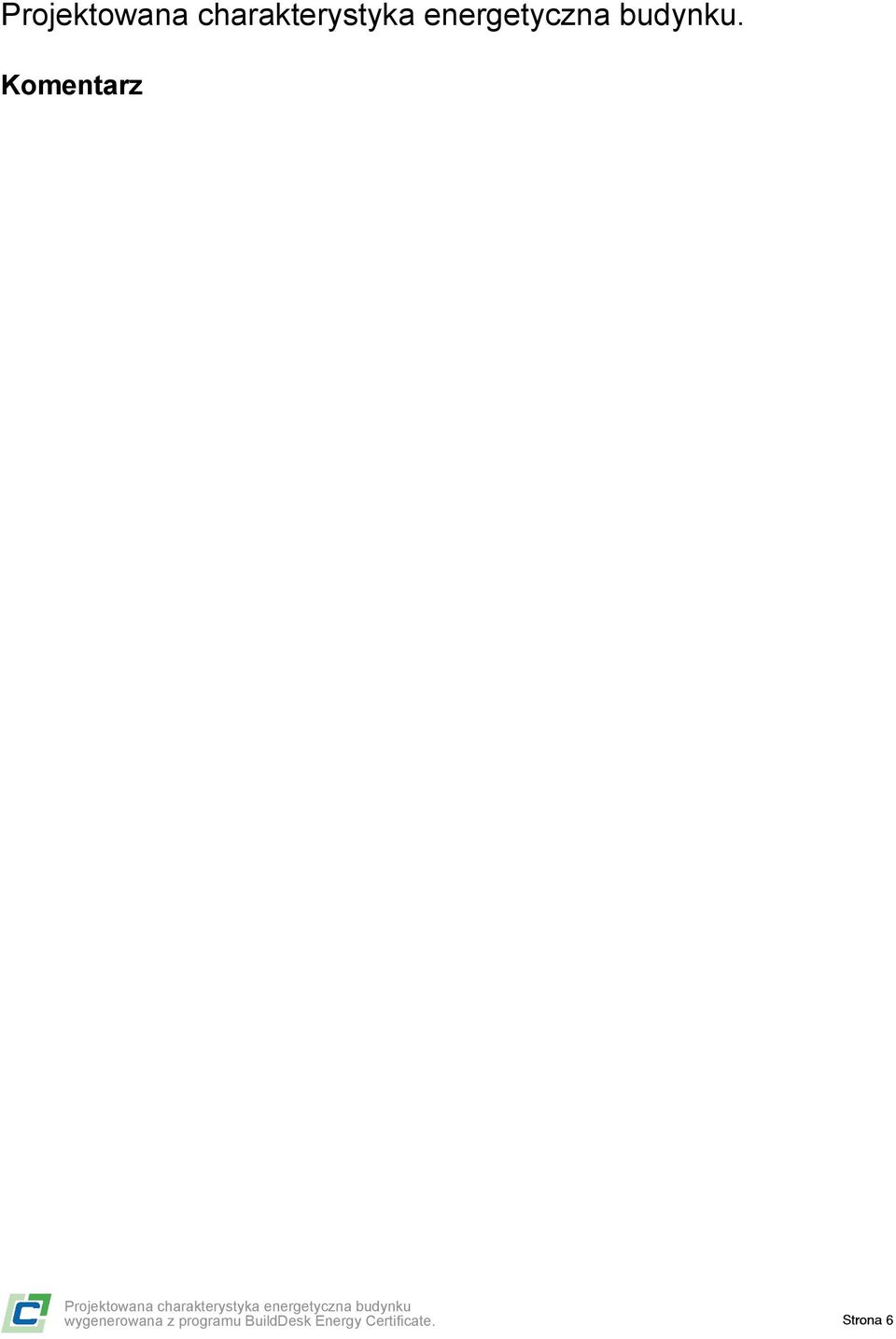

6 . Komentarz
