1. Poprawienie izolacyjności cieplnej przegród otaczających kubaturę ogrzewaną budynku

Wielkość: px

Rozpocząć pokaz od strony:

Download "1. Poprawienie izolacyjności cieplnej przegród otaczających kubaturę ogrzewaną budynku"

Ignacy Piątkowski
7 lat temu
Przeglądów:

1 1. Poprawienie izolacyjności cieplnej przegród otaczających kubaturę ogrzewaną budynku 1. 2 Wymiana okien okien połaciowych drzwi balkonowych drzwi zewnętrznych oraz bram garażowych na lepsze (czyli o niższej wartości współczynnika przenikania ciepła U): lepsze okna to nie tylko mniejsze straty (współczynnik przenikania ciepła dla całego okna - U w oraz dla drzwi U d ) ale również mniejsze zyski słoneczne (współczynnik g gln ) czyli np: Punkt 3 U w = 13 W /(m 2 K); g gln = 067 (okna ścienne) U w = 15 W /(m 2 K); g gln = 067 (okna połaciowe) Punkt 4 Uw = 11 W/(m2K); g gln = 060 Uw = 08 W/(m2K); g gln = 050 Q tr!! Q sol!! pamiętamy że drzwi zewnętrzne bramy garażowe nie mają słonecznych zysków ciepła Punkt 3 U d = 17 W/(m 2 K) Punkt 4 U d = W/(m 2 K)

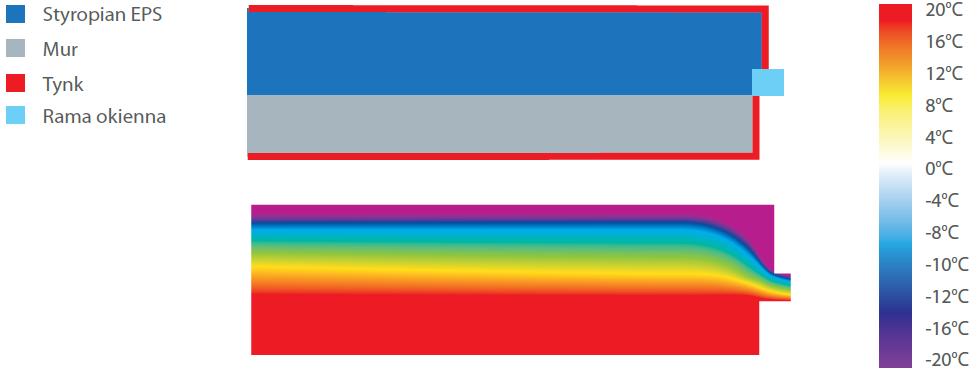

2 1. Poprawienie izolacyjności cieplnej przegród otaczających kubaturę ogrzewaną budynku 1. 3 Poprawienie izolacyjności cieplnej lub eliminacja mostów termicznych (czyli niższe wartości współczynnika ψ): dach-ściany 0 narożniki wewnętrzne nad gruntem 015 narożniki zewnętrzne nad gruntem -015 narożniki wewnętrzne w gruncie 015 narożniki zewnętrzne w gruncie -015 obwody okien i drzwi podłoga ściany balkon 07/08 02 Q tr!!

4 2. Zmniejszenie ilości okien lub ich powierzchni od strony północnej i/lub zwiększeniu od strony południowej (np. w pokoju dziennym kuchni) Q tr!! Q sol!! 3. Obrócenie budynku względem stron świata (aby od południa było więcej okien a od północy mniej) Q sol!! 4. Uproszczenie bryły budynku (usunięcie wcięć wykuszy lukarn w porozumieniu z prowadzącym) Q tr!!

5 5. Zastosowanie wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła Q ve!!

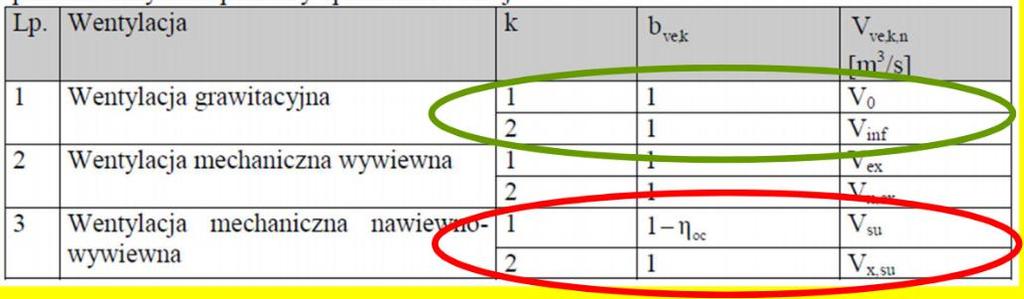

6 5. Zastosowanie wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła H ve s ocn c a a [1 (1 k b oc1 n ve k V ve k n ) (1 GWC n [W/ K] )] η oc1n realnie można przyjąć około czyli sprawność 70-80%

7 5. Zastosowanie wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła H H ve s ve s a a c c a a k b ve k ((1 oc1 V ve k n ) V su [W/ K] 1V xsu )[W/ K] Q ve!!

8 H ve Modyfikacja budynku do standardu 5. Zastosowanie wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła s a ca (( 1oc1) Vs u 1Vx su )[W/ K]

9 5. Zastosowanie wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła Nie posiadamy informacji co do projektu instalacji wentylacji mechanicznej przyjmiemy pewne wartości strumieni V su i V ex. Przyjmujemy że wentylacja mechaniczna obejmuje cały budynek więc przyjmujemy wartości V su i V ex równe mniej więcej kubaturze wentylowanej budynku V went

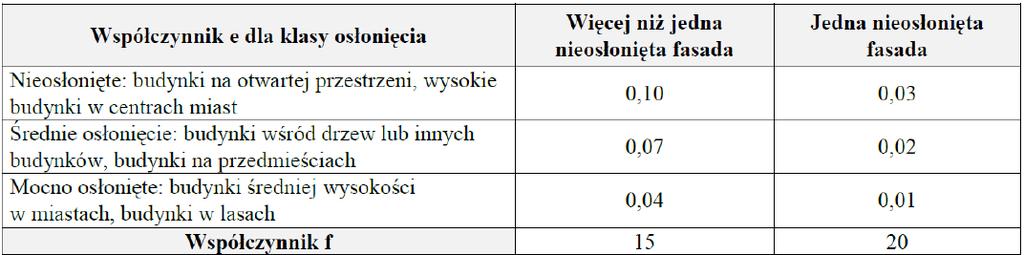

10 5. Zastosowanie wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła Q ve!! Wartość próby szczelności n 50 można przyjąć równą 15 (wymaganie wg WT 2014 dla budynków z wentylacją mechaniczną) lub 10 dla niskoenergetycznych

12 Zmniejszamy zapotrzebowanie na EK Zwiększenie sprawności całkowitej systemu c.o. i/lub c.w.u. H tot Q K Q H H nd / H g H s H tot H d H e Zwiększamy średnią sezonową sprawność instalacji c.o. - η Htot oraz instalacji c.w.u. - η Wtot o 10%

słoneczne stosujemy głównie podgrzania ciepłej wody.

13 Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej W polskich warunkach nasłonecznienia kolektory słoneczne stosujemy głównie podgrzania ciepłej wody. Zaspokaja to około 40 60% rocznego zapotrzebowania. Zastosowanie kolektorów zmniejsza bezpośrednio zużycie energii pierwotnej.

Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej Zakładamy stopień wytwarzania c.w.u. z poszczególnych źródeł ciepła np.

14 Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej Zakładamy stopień wytwarzania c.w.u. z poszczególnych źródeł ciepła np.: 60% ciepłej wody wytwarza kocioł (np. gazowy dwufunkcyjny do c.o. + c.w.u.) - kocioł pracuje w czasie dni pochmurnych kiedy kolektor słoneczny ma za niską wydajność 40% ciepłej wody w ciągu roku wytwarza kolektor słoneczny

15 Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej 2. Obliczamy roczne zapotrzebowanie energii końcowej na potrzeby c.w.u. Q KW zgodnie ze wzorem 41 i 42 z rozporządzenia:

16 Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej Czyli w projektach: Składnik (04/08) to zamiana sprawności źródła wytwarzania ciepła na przygotowanie c.w.u. z kotła na kolektor słoneczny.

17 Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej Q w Q P W W j K W j el j el pomw j w E [kwh/rok]

18 Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej Czyli w projektach: Przekreślone się wyzerowuje i pozostaje nam tylko część od kotła ilość energii potrzebnej do ogrzania ciepłej wody zwiększa się (czyli Q kw ) natomiast oddziaływanie budynku na środowisko zmniejsza się (czyli Q pw ).

19 Zmniejszamy zapotrzebowanie na EP Zastosowanie kolektorów słonecznych do wytworzenia ciepłej wody użytkowej W budynku zmodyfikowanym proszę pamiętać o:

20 Dodatkowe obliczenia Obliczenie wielkości emisji CO 2 dla poszczególnych systemów E CO ECO 2 H ECO 2 W ECO 2 C ECO 2 L ECO 2 pom 2 [t CO2/m rok] 2 A f

21 Dodatkowe obliczenia Obliczenie wielkości emisji CO 2 dla poszczególnych systemów ] / CO [t ] / CO [t rok w Q E rok w Q E i i W e i W k W CO i i H e i H k H CO ] / CO [t rok w E w E w E E k k pomc e k pomc el j j pomw e j pomw el i i pom H e i pom H el pom CO

22 Dodatkowe obliczenia Wskaźniki w e emisji CO 2 w zależności od rodzaju spalonego paliwa

23 Obliczenie udziału OZE (Odnawialnych Źródeł Energii ) w rocznym zapotrzebowaniu na energię końcową U oze Q k H oze Q k W oze Q k C oze Q k Q k L oze E el pomoze 100%

24 Na następne zajęcia : Kończymy projekt Punkt. 3 - do końca sporządzenie certyfikatu z proponowanymi zmianami Punkt 4 dokonać zmian Eu<40 kwh/m 2 rok jeśli nie wyjdzie to spróbować EP<70 kwh/m 2 rok Punkt 5 - Zestawienie w tabeli wyników Dziękuję za uwagę!
