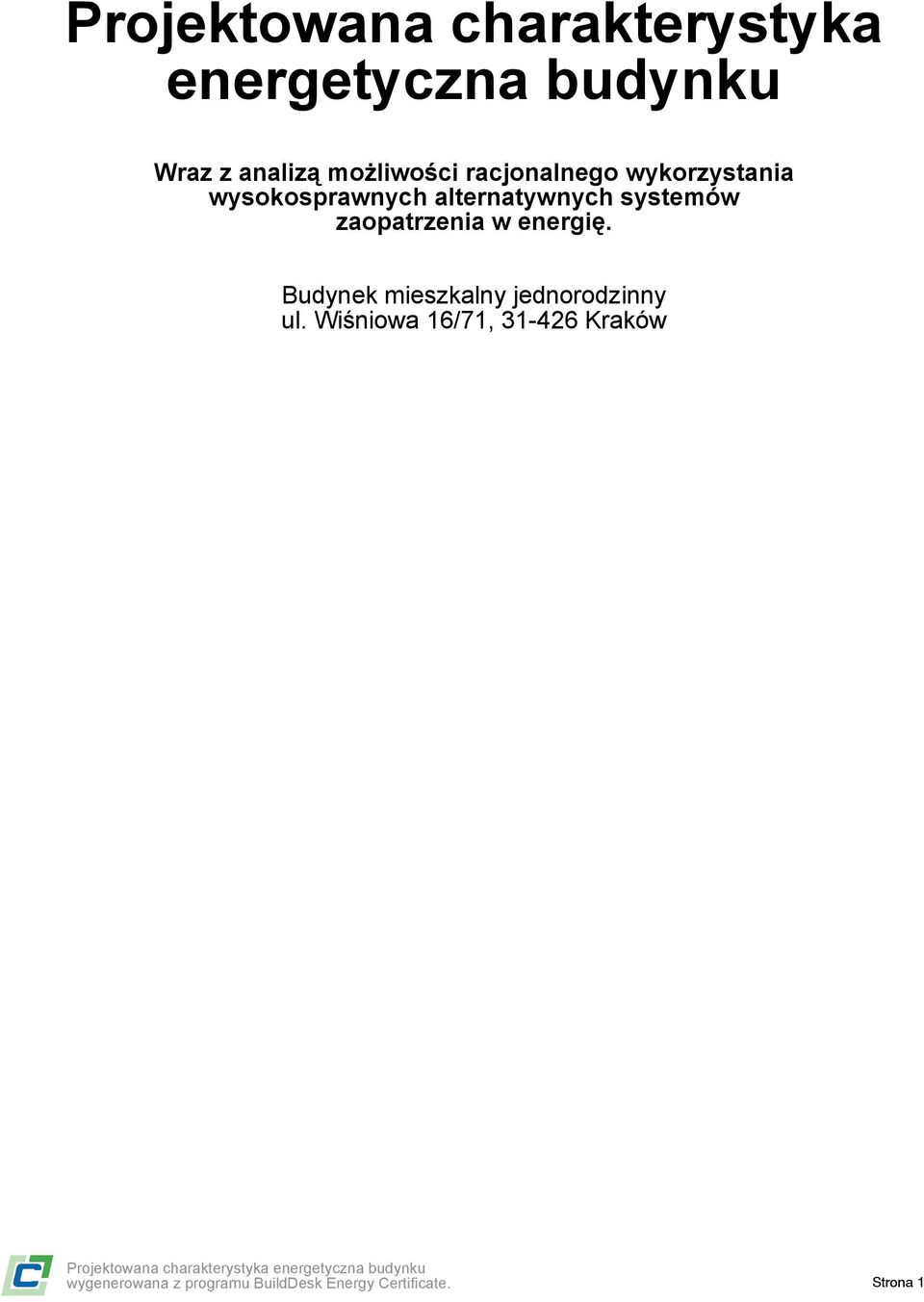

1 Projektowana charakterystyka energetyczna budynku Wraz z analizą możliwości racjonalnego wykorzystania wysokosprawnych alternatywnych systemów zaopatrzenia w energię. Budynek mieszkalny jednorodzinny ul. Wiśniowa 16/71, Kraków

2 . Budynek oceniany: Rodzaj budynku: Inwestor: Adres budynku: Całość/Część budynku: Liczba lokali mieszkalnych: Powierzchnia użytkowa (Af, m²): Kubatura budynku m³: Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną EP - budynek oceniany 91,77 kwh/(m²rok) Budynek z systemem alternatywnym Wg wymagań WT2014 ² Zapotrzebowanie na energię pierwotną: Budynek oceniany: Budynek wg wymagań WT2014: Zapotrzebowanie na energię użytkową do ogrzewania i wentylacji: Zapotrzebowanie na energię użytkową do przygotowania ciepłej wody użytkowej: Zapotrzebowanie na całkowitą energię użytkową: Zapotrzebowanie na energię końcową: Współczynnik strat mocy cieplnej przez przenikanie przez wszystkie przegrody zewnętrzne: Współczynnik strat mocy cieplnej na wentylacje: Roczne zapotrzebowanie na energię pierwotną przez system grzewczy i wentylacyjny: Roczne zapotrzebowanie na energię pierwotną przez system do podgrzania ciepłej wody: EP [kwh/m² rok] EP [kwh/m² rok] EUCO+W [kwh/m² rok] EUCWU [kwh/m² rok] EU [kwh/m² rok] EK [kwh/m² rok] Htr [W/K] Hve [W/K] QP,H [kwh/rok] QP,W [kwh/rok] System projektowany System alternatywny 91,77 19,24 120,00 120,00 59,10 59,10 4,01 4,01 63,11 63,11 72,27 85,00 687,81 687,81 661,23 661, , , , ,21

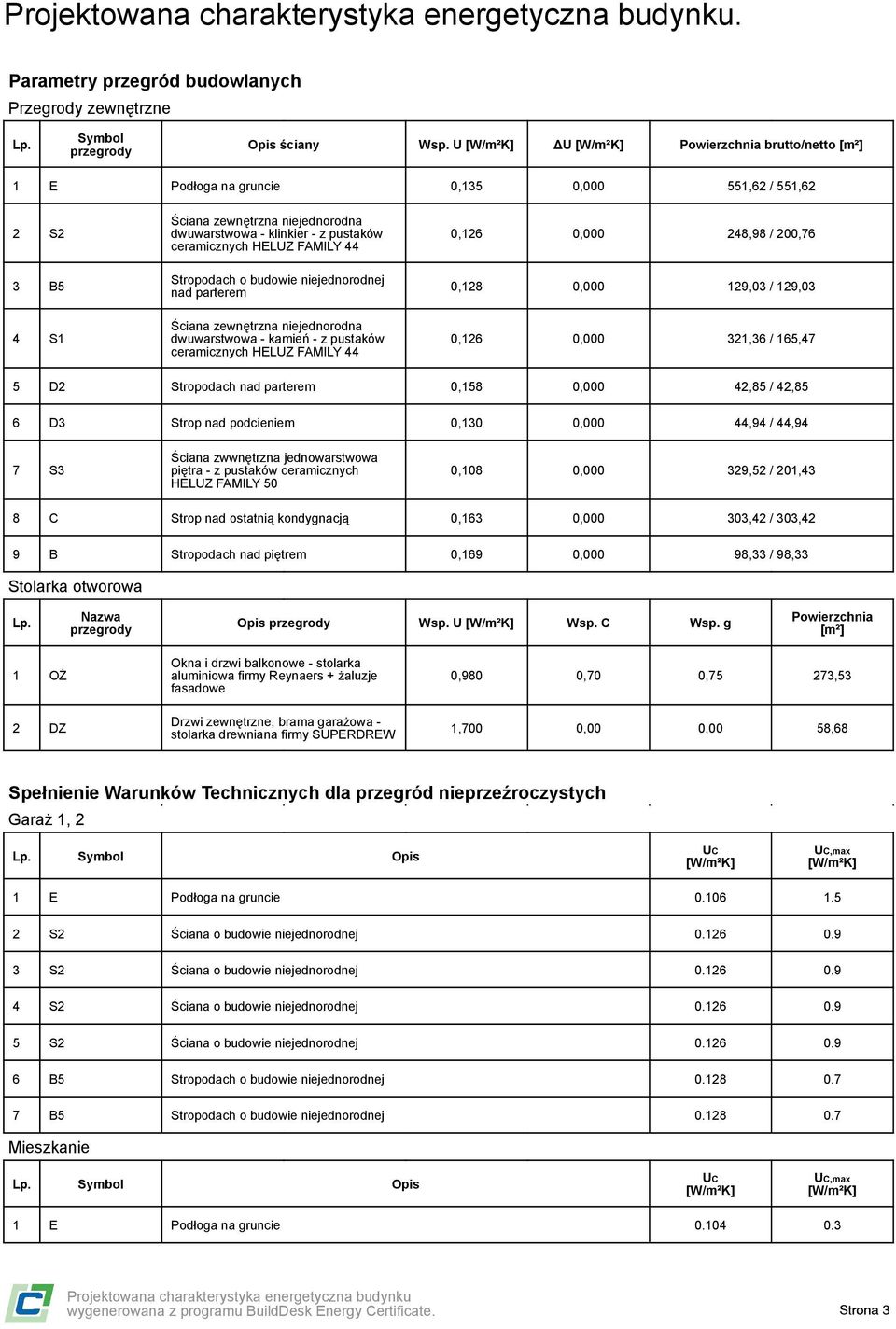

3 . Parametry przegród budowlanych Przegrody zewnętrzne Lp. Symbol przegrody Opis ściany Wsp. U ΔU Powierzchnia brutto/netto [m²] 1 E Podłoga na gruncie 0,135 0, ,62 / 551,62 2 S2 3 B5 4 S1 Ściana zewnętrzna niejednorodna dwuwarstwowa - klinkier - z pustaków ceramicznych HELUZ FAMILY 44 Stropodach o budowie niejednorodnej nad parterem Ściana zewnętrzna niejednorodna dwuwarstwowa - kamień - z pustaków ceramicznych HELUZ FAMILY 44 0,126 0, ,98 / 200,76 0,128 0, ,03 / 129,03 0,126 0, ,36 / 165,47 5 D2 Stropodach nad parterem 0,158 0,000 42,85 / 42,85 6 D3 Strop nad podcieniem 0,130 0,000 44,94 / 44,94 7 S3 Ściana zwwnętrzna jednowarstwowa piętra - z pustaków ceramicznych HELUZ FAMILY 50 0,108 0, ,52 / 201,43 8 C Strop nad ostatnią kondygnacją 0,163 0, ,42 / 303,42 9 B Stropodach nad piętrem 0,169 0,000 98,33 / 98,33 Stolarka otworowa Lp. Nazwa przegrody Opis przegrody Wsp. U Wsp. C Wsp. g Powierzchnia [m²] 1 OŻ 2 DZ Okna i drzwi balkonowe - stolarka aluminiowa firmy Reynaers + żaluzje fasadowe Drzwi zewnętrzne, brama garażowa - stolarka drewniana firmy SUPERDREW 0,980 0,70 0,75 273,53 1,700 0,00 0,00 58,68 Spełnienie Warunków Technicznych dla przegród nieprzeźroczystych Garaż 1, 2 Lp. Symbol Opis UC UC,max 1 E Podłoga na gruncie S2 Ściana o budowie niejednorodnej S2 Ściana o budowie niejednorodnej S2 Ściana o budowie niejednorodnej S2 Ściana o budowie niejednorodnej B5 Stropodach o budowie niejednorodnej B5 Stropodach o budowie niejednorodnej Mieszkanie Lp. Symbol Opis UC UC,max 1 E Podłoga na gruncie

4 . 2 S1 Ściana o budowie niejednorodnej D2 Stropodach tradycyjny S1 Ściana o budowie niejednorodnej S1 Ściana o budowie niejednorodnej S1 Ściana o budowie niejednorodnej D2 Stropodach tradycyjny D3 Strop o budowie jednorodnej S3 Ściana o budowie jednorodnej S3 Ściana o budowie jednorodnej S3 Ściana o budowie jednorodnej S3 Ściana o budowie jednorodnej C Strop nad ostatnią kondygnacją B Stropodach tradycyjny Kotłownia + Serwerownia + Spiżarka + Pom. gosp. Lp. Symbol Opis UC UC,max 1 E Podłoga na gruncie S2 Ściana o budowie niejednorodnej S2 Ściana o budowie niejednorodnej S2 Ściana o budowie niejednorodnej B5 Stropodach o budowie niejednorodnej Spełnienie Warunków Technicznych dla okien i drzwi Garaż 1, 2 Lp. Symbol przegrody Opis UC UC,max 1 OŻ Ściana zewnętrzna S DZ Ściana zewnętrzna W DZ Ściana zewnętrzna E DZ Ściana zewnętrzna E Mieszkanie Lp. Symbol przegrody Opis UC UC,max 1 OŻ PARTER: Ściana zewnętrzna (zachód) OŻ PARTER: Ściana zewnętrzna (zachód) OŻ PARTER: Ściana zewnętrzna (zachód)

5 . 4 OŻ PARTER: Ściana zewnętrzna (zachód) OŻ PARTER: Ściana zewnętrzna (poludnie) OŻ PARTER: Ściana zewnętrzna (poludnie) DZ PARTER: Ściana zewnętrzna (poludnie) OŻ PARTER: Ściana zewnętrzna (poludnie) OŻ PARTER: Ściana zewnętrzna (wschód) OŻ PARTER: Ściana zewnętrzna (północ) OŻ PARTER: Ściana zewnętrzna (północ) OŻ PARTER: Ściana zewnętrzna (północ) OŻ PARTER: Ściana zewnętrzna (północ) OŻ PIĘTRO: Ściana zewnętrzna (północ) OŻ PIĘTRO: Ściana zewnętrzna (północ) OŻ PIĘTRO: Ściana zewnętrzna (północ) OŻ PIĘTRO: Ściana zewnętrzna (północ) OŻ PIĘTRO: Ściana zewnętrzna (północ) OŻ PIĘTRO: Ściana zewnętrzna (południe) OŻ PIĘTRO: Ściana zewnętrzna (południe) OŻ PIĘTRO: Ściana zewnętrzna (południe) OŻ PIĘTRO: Ściana zewnętrzna (południe) OŻ PIĘTRO: Ściana zewnętrzna (południe) OŻ PIĘTRO: Ściana zewnętrzna (wschód) OŻ PIĘTRO: Ściana zewnętrzna (wschód) OŻ PIĘTRO: Ściana zewnętrzna (wschód) OŻ PIĘTRO: Ściana zewnętrzna (zachód) OŻ PIĘTRO: Ściana zewnętrzna (zachód) OŻ PIĘTRO: Ściana zewnętrzna (zachód) Kotłownia + Serwerownia + Spiżarka + Pom. gosp. Lp. Symbol przegrody Opis UC UC,max 1 DZ Ściana zewnętrzna W OŻ Ściana zewnętrzna W Ogrzewanie

6 . Zapotrzebowanie na energię użytkową QH,nd 44420,20 [kwh/rok] 44420,20 [kwh/rok] Zapotrzebowanie na energię końcową dla potrzeb grzewczych QK,H 45930,86 [kwh/rok] 57814,72 [kwh/rok] Dla budynku - instalacja 1 System ogrzewania Kocioł gazowy kondensacyjny, typ Vitodens 200-W, o mocy 24 kw firmy Viessmann (SYSTEM PODSTAWOWY) Kocioł na biomasę o sprawności 0,80 Nośnik energii końcowej Paliwo/źródło energii: Gaz ziemny Paliwo/źródło energii: Biomasa Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηh,g Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku ηh,s Średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku ηh,d Średnia sezonowa sprawność regulacji i wykorzystania ciepła w obrębie budynku ηh,e 1,08 0,80 1,00 1,00 0,98 0,98 0,98 0,98 Średnia sezonowa sprawność całkowita systemu grzewczego ηh,tot 1,04 0,77 Dla budynku - instalacja 2 System ogrzewania Nadmuchowa nagrzewnica gazowa z modułem chłodzącym Carrier 59TN6A - ogrzewanie powietrzne w pomieszczeniach, gdzie nie występuje ogrzewanie podłogowe brak Nośnik energii końcowej Paliwo/źródło energii: Gaz ziemny b.d. Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηh,g Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku ηh,s Średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku ηh,d Średnia sezonowa sprawność regulacji i wykorzystania ciepła w obrębie budynku ηh,e 0,97 b.d. 1,00 b.d. 0,95 b.d. 0,85 b.d. Średnia sezonowa sprawność całkowita systemu grzewczego ηh,tot 0,78 b.d. Dla budynku - instalacja 3 System ogrzewania Nośnik energii końcowej Pompy ciepła powietrze - powietrze (SYSTEM DODATKOWY - do ogrzania budynku w okresach przejściowych) Energia elektryczna: Produkcja mieszana * brak b.d. Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηh,g Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku ηh,s Średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku ηh,d 3,00 b.d. 1,00 b.d. 0,95 b.d.

7 . Średnia sezonowa sprawność regulacji i wykorzystania ciepła w obrębie budynku ηh,e 0,85 b.d. Średnia sezonowa sprawność całkowita systemu grzewczego ηh,tot 2,42 b.d. Wentylacja Typ wentylacji budynek z wentylacją mieszaną (wentylacja naturalna, wentylacja mechaniczna nawiewno-wywiewna) Lokal/strefa - Garaż 1, 2 Skuteczność odzysku ciepła z powietrza wywiewanego ηoc - Skuteczność gruntowego powietrznego wymiennika ciepła ηgwc - Strumień powietrza wentylacji naturalnej kanałowej VO Strumień powietrza nawiewanego mechanicznie VSU Strumień powietrza wywiewanego mechanicznie Vex Współczynnik strat ciepła na wentylację Hve 578,64 [m³/h] 0,00 [m³/h] 0,00 [m³/h] 218,60 [W/K] Lokal/strefa - Mieszkanie Skuteczność odzysku ciepła z powietrza wywiewanego ηoc 0,69 Skuteczność gruntowego powietrznego wymiennika ciepła ηgwc 0,00 Strumień powietrza wentylacji naturalnej kanałowej VO Strumień powietrza nawiewanego mechanicznie VSU Strumień powietrza wywiewanego mechanicznie Vex Współczynnik strat ciepła na wentylację Hve 0,00 [m³/h] 2000,00 [m³/h] 2000,00 [m³/h] 424,74 [W/K] Lokal/strefa - Kotłownia + Serwerownia + Spiżarka + Pom. gosp. Skuteczność odzysku ciepła z powietrza wywiewanego ηoc - Skuteczność gruntowego powietrznego wymiennika ciepła ηgwc - Strumień powietrza wentylacji naturalnej kanałowej VO Strumień powietrza nawiewanego mechanicznie VSU Strumień powietrza wywiewanego mechanicznie Vex Współczynnik strat ciepła na wentylację Hve 31,98 [m³/h] 0,00 [m³/h] 0,00 [m³/h] 17,89 [W/K] Ciepła woda użytkowa Zapotrzebowanie ciepła użytkowego do podgrzania c.w.u. QW,nd 3015,49 [kwh/rok] 3015,49 [kwh/rok] Zapotrzebowanie na energię końcową dla potrzeb wytworzenia ciepłej wody QK,W 4444,35 [kwh/rok] 5478,73 [kwh/rok] Dla budynku - instalacja 1

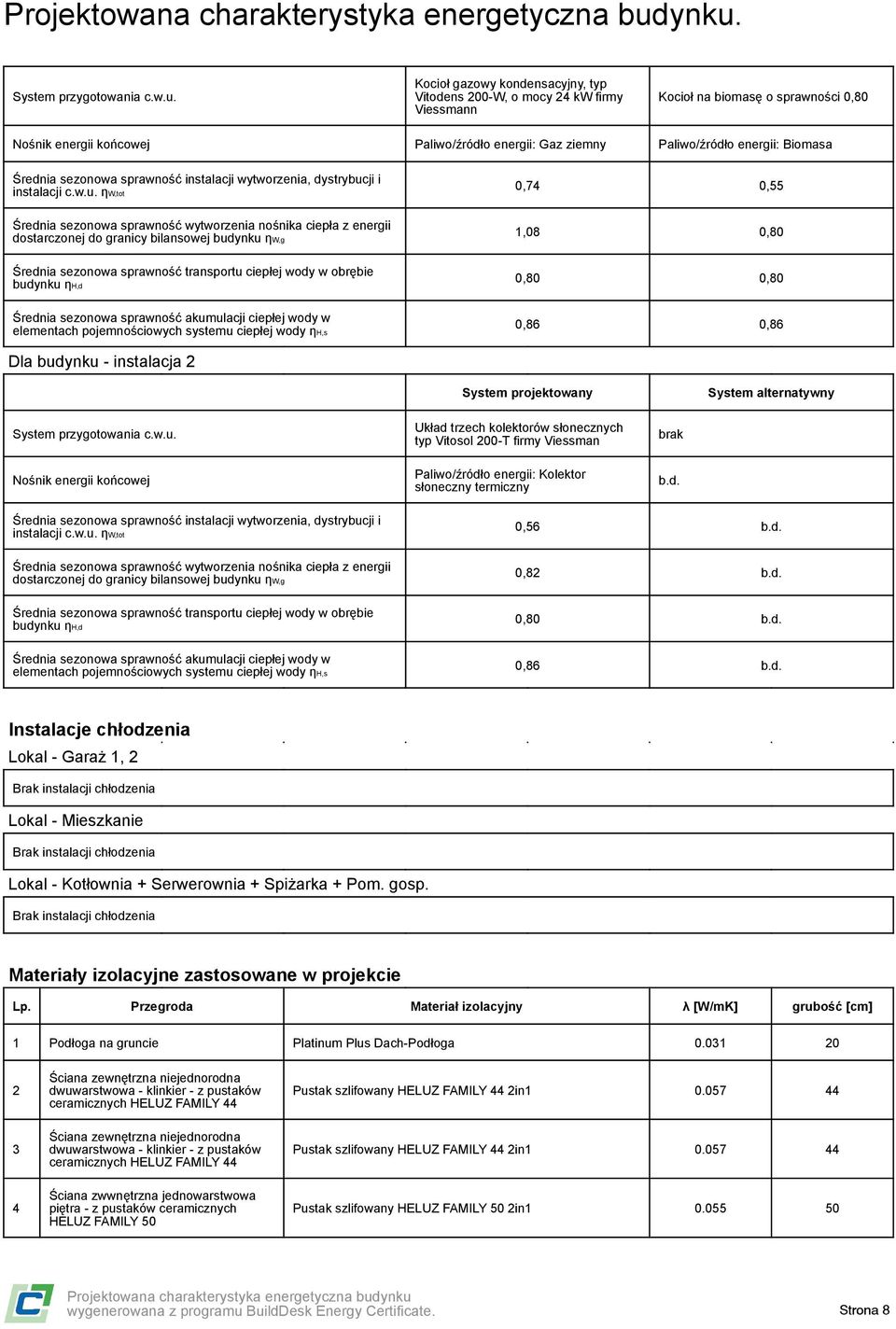

8 . System przygotowania c.w.u. Kocioł gazowy kondensacyjny, typ Vitodens 200-W, o mocy 24 kw firmy Viessmann Kocioł na biomasę o sprawności 0,80 Nośnik energii końcowej Paliwo/źródło energii: Gaz ziemny Paliwo/źródło energii: Biomasa Średnia sezonowa sprawność instalacji wytworzenia, dystrybucji i instalacji c.w.u. ηw,tot Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηw,g Średnia sezonowa sprawność transportu ciepłej wody w obrębie budynku ηh,d Średnia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu ciepłej wody ηh,s 0,74 0,55 1,08 0,80 0,80 0,80 0,86 0,86 Dla budynku - instalacja 2 System przygotowania c.w.u. Nośnik energii końcowej Układ trzech kolektorów słonecznych typ Vitosol 200-T firmy Viessman Paliwo/źródło energii: Kolektor słoneczny termiczny brak b.d. Średnia sezonowa sprawność instalacji wytworzenia, dystrybucji i instalacji c.w.u. ηw,tot Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηw,g Średnia sezonowa sprawność transportu ciepłej wody w obrębie budynku ηh,d Średnia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu ciepłej wody ηh,s 0,56 b.d. 0,82 b.d. 0,80 b.d. 0,86 b.d. Instalacje chłodzenia Lokal - Garaż 1, 2 Brak instalacji chłodzenia Lokal - Mieszkanie Brak instalacji chłodzenia Lokal - Kotłownia + Serwerownia + Spiżarka + Pom. gosp. Brak instalacji chłodzenia Materiały izolacyjne zastosowane w projekcie Lp. Przegroda Materiał izolacyjny λ [W/mK] grubość [cm] 1 Podłoga na gruncie Platinum Plus Dach-Podłoga Ściana zewnętrzna niejednorodna dwuwarstwowa - klinkier - z pustaków ceramicznych HELUZ FAMILY 44 Pustak szlifowany HELUZ FAMILY 44 2in Ściana zewnętrzna niejednorodna dwuwarstwowa - klinkier - z pustaków ceramicznych HELUZ FAMILY 44 Pustak szlifowany HELUZ FAMILY 44 2in Ściana zwwnętrzna jednowarstwowa piętra - z pustaków ceramicznych HELUZ FAMILY 50 Pustak szlifowany HELUZ FAMILY 50 2in

9 . 5 Stropodach nad piętrem termoizolacja płyty PIR Bauder PIR T płyty spadkowe Stropodach nad parterem termoizolacja płyty PIR Bauder PIR M/MF Strop nad ostatnią kondygnacją Gold Dach-Podłoga Ściana zewnętrzna niejednorodna dwuwarstwowa - kamień - z pustaków ceramicznych HELUZ FAMILY 44 Pustak szlifowany HELUZ FAMILY 44 2in Ściana zewnętrzna niejednorodna dwuwarstwowa - kamień - z pustaków ceramicznych HELUZ FAMILY 44 Pustak szlifowany HELUZ FAMILY 44 2in Strop nad podcieniem Gold Dach-Podłoga Strop nad podcieniem Gold Fasada Stropodach o budowie niejednorodnej nad parterem termoizolacja płyty PIR Bauder PIR M/MF Bilans mocy urządzeń elektrycznych Lp. System Opis urządzenia Moc [kw] Czas działania [h] Zapotrzebowanie [kwh] 1 CO Pompy obiegowe ogrzewania w budynku o powierzchni ponad 250 [m²] z grzejnikami członowymi lub płytowymi, granica ogrzewania 10 [ C] CO Napęd elektryczn, zasilający nagrzewnicę gazową CWU 4 CWU 5 CWU 6 wentylacja 7 wentylacja Pompy cyrkulacyjne ciepłej wody, praca przerywana do 8 godz/dobę Pompy i regulacja instalacji solarnej w budynku o powierzchni ponad 500 [m²] Pompy cyrkulacyjne ciepłej wody, praca przerywana do 8 godz/dobę Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza powyżej 0,6 [1/h] Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza powyżej 0,6 [1/h] Podsumowanie parametrów energetycznych System zaprojektowany Roczne zapotrzebowanie na energię końcową przez system grzewczy i wentylacyjny do ogrzewania i wentylacji QK,H Roczne zapotrzebowanie na energię końcową przez system do podgrzania ciepłej wody QK,W Roczne zapotrzebowanie na energię końcową przez system oświetlenia wbudowanego QK,L 45930,86 [kwh/rok] 57814,72 [kwh/rok] 4444,35 [kwh/rok] 5478,73 [kwh/rok] 0,00 [kwh/rok] 0,00 [kwh/rok] Roczne zapotrzebowanie na energię końcową dla budynku QK 54324,60 [kwh/rok] 63895,38 [kwh/rok] Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK (bez chłodzenia i oświetlenia) Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP 72,27 [kwh/m² rok] 85,00 [kwh/m² rok] 72,27 [kwh/m²rok] 85,00 [kwh/m²rok] 91,77 [kwh/m²rok] 19,24 [kwh/m²rok]

10 . Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT ,00 [kwh/m²rok] 120,00 [kwh/m²rok]

11 . Analiza porównawcza systemów zaopatrzenia w energię System zaprojektowany Koszty inwestycyjne [PLN] b.d. b.d. Roczne Koszty eksploatacyjne [PLN/rok] EP [kwh/m²rok] Wybrany system TAK NIE Uzasadnienie Roczne koszty eksploatacyjne [PLN/rok] EP [kwh/m²rok]

12 . Roczne zapotrzebowanie na energię użytkową Roczne zapotrzebowanie na energię użytkową na potrzeby ogrzewania i wentylacji QH+W Roczne zapotrzebowanie na energię użytkową do przygotwania ciepłej wody użytkowej QCWU Roczne zapotrzebowanie na energię użytkową na potrzeby chłodzenia chłodzenia QC Roczne zapotrzebowanie na energię użytkową na potrzeby oświetlenia wbudowanego QL Całkowite roczne zapotrzebowanie na energię użytkową Q [kwh/rok] [kwh/rok] 0 [kwh/rok] 0 [kwh/rok] [kwh/rok] Dostępne nośniki energii Współczynnik nakładu Koszt nośnika [PLN/kWh] Paliwo/źródło energii: Gaz ziemny Paliwo/źródło energii: Biomasa Paliwo/źródło energii: Kolektor słoneczny termiczny 0 0 Energia elektryczna: Produkcja mieszana * Energia elektryczna (układy pomocnicze) Opis systemów zaopatrzenia w energię do analizy porównawczej System zaprojektowany - konwencjonalny: System ogrzewania: Kocioł gazowy kondensacyjny, typ Vitodens 200-W, o mocy 24 kw firmy Viessmann (SYSTEM PODSTAWOWY), Nadmuchowa nagrzewnica gazowa z modułem chłodzącym Carrier 59TN6A - ogrzewanie powietrzne w pomieszczeniach, gdzie nie występuje ogrzewanie podłogowe, Pompy ciepła powietrze - powietrze (SYSTEM DODATKOWY - do ogrzania budynku w okresach przejściowych) System ciepłej wody: Kocioł gazowy kondensacyjny, typ Vitodens 200-W, o mocy 24 kw firmy Viessmann, Układ trzech kolektorów słonecznych typ Vitosol 200-T firmy Viessman : System ogrzewania: Kocioł na biomasę o sprawności 0,80 System ciepłej wody: Kocioł na biomasę o sprawności 0,80
