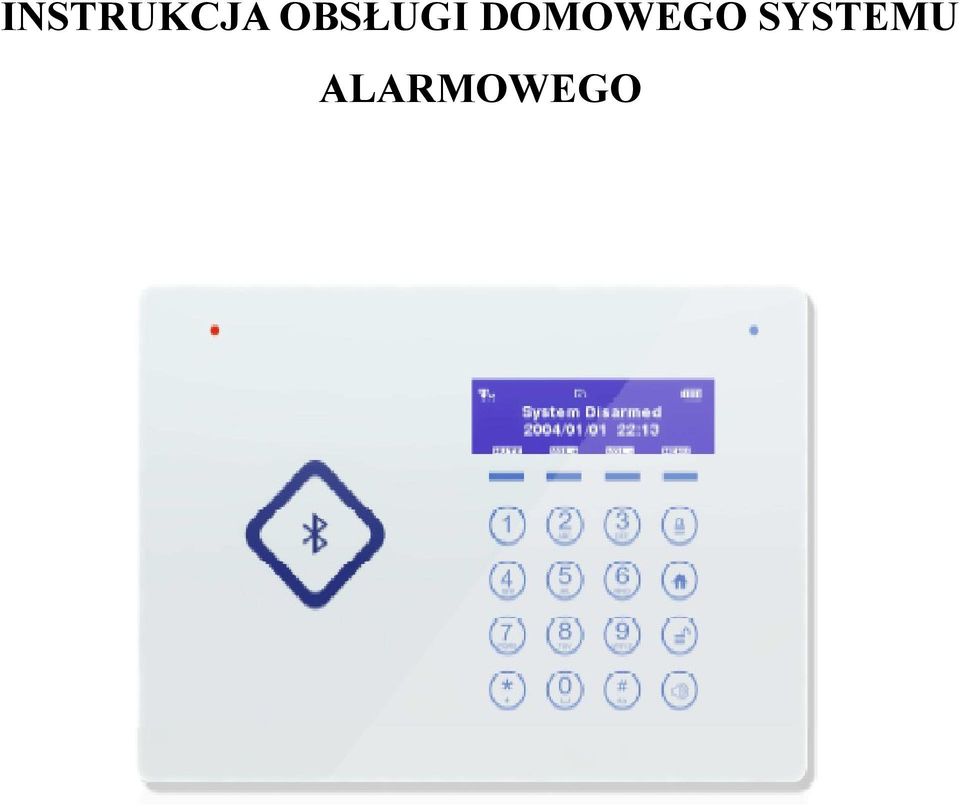

1 INSTRUKCJA OBSŁUGI DOMOWEGO SYSTEMU ALARMOWEGO

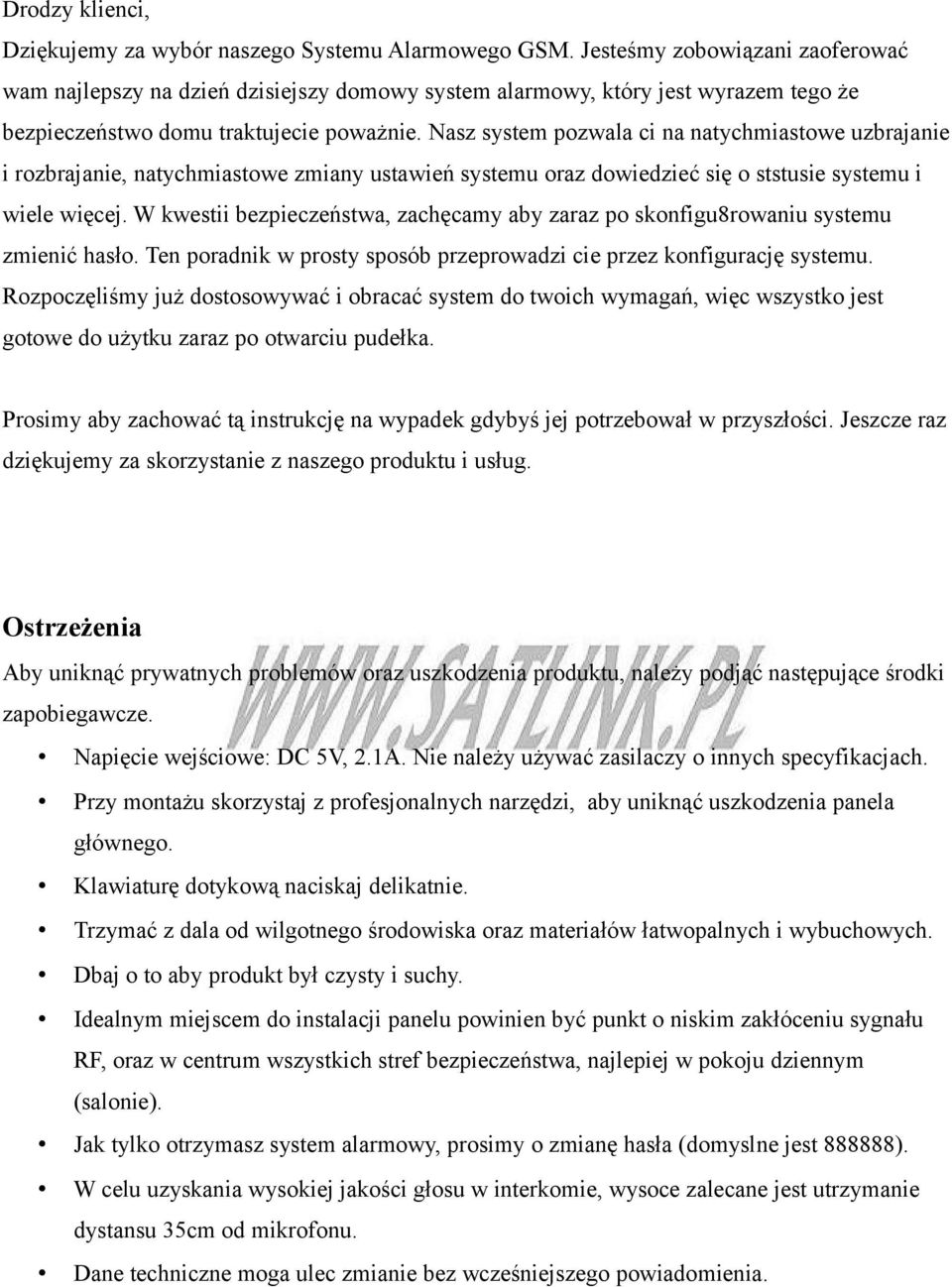

2 Drodzy klienci, Dziękujemy za wybór naszego Systemu Alarmowego GSM. Jesteśmy zobowiązani zaoferować wam najlepszy na dzień dzisiejszy domowy system alarmowy, który jest wyrazem tego że bezpieczeństwo domu traktujecie poważnie. Nasz system pozwala ci na natychmiastowe uzbrajanie i rozbrajanie, natychmiastowe zmiany ustawień systemu oraz dowiedzieć się o ststusie systemu i wiele więcej. W kwestii bezpieczeństwa, zachęcamy aby zaraz po skonfigu8rowaniu systemu zmienić hasło. Ten poradnik w prosty sposób przeprowadzi cie przez konfigurację systemu. Rozpoczęliśmy już dostosowywać i obracać system do twoich wymagań, więc wszystko jest gotowe do użytku zaraz po otwarciu pudełka. Prosimy aby zachować tą instrukcję na wypadek gdybyś jej potrzebował w przyszłości. Jeszcze raz dziękujemy za skorzystanie z naszego produktu i usług. Ostrzeżenia Aby uniknąć prywatnych problemów oraz uszkodzenia produktu, należy podjąć następujące środki zapobiegawcze. Napięcie wejściowe: DC 5V, 2.1A. Nie należy używać zasilaczy o innych specyfikacjach. Przy montażu skorzystaj z profesjonalnych narzędzi, aby uniknąć uszkodzenia panela głównego. Klawiaturę dotykową naciskaj delikatnie. Trzymać z dala od wilgotnego środowiska oraz materiałów łatwopalnych i wybuchowych. Dbaj o to aby produkt był czysty i suchy. Idealnym miejscem do instalacji panelu powinien być punkt o niskim zakłóceniu sygnału RF, oraz w centrum wszystkich stref bezpieczeństwa, najlepiej w pokoju dziennym (salonie). Jak tylko otrzymasz system alarmowy, prosimy o zmianę hasła (domyslne jest ). W celu uzyskania wysokiej jakości głosu w interkomie, wysoce zalecane jest utrzymanie dystansu 35cm od mikrofonu. Dane techniczne moga ulec zmianie bez wcześniejszego powiadomienia.

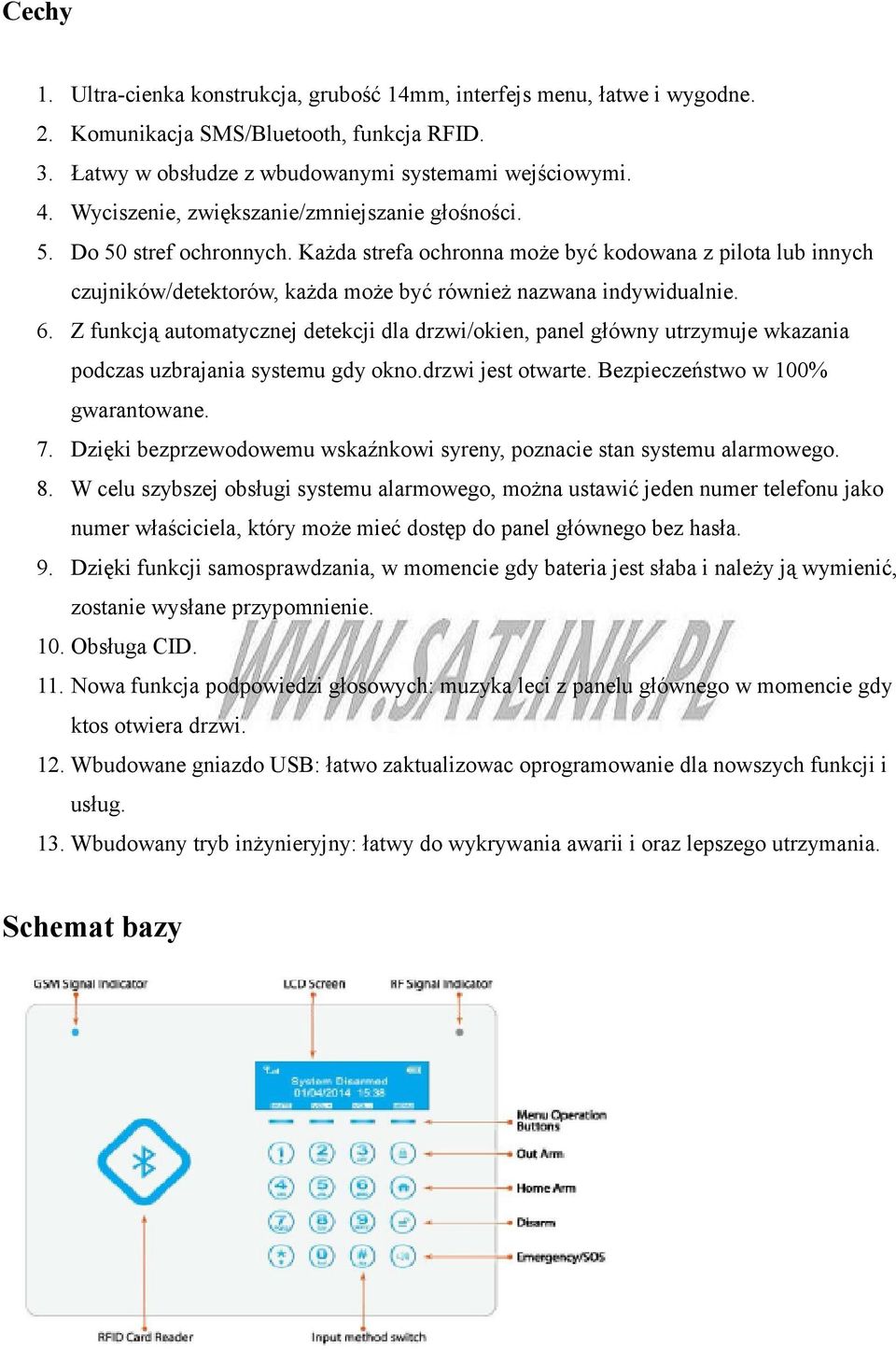

3 Cechy 1. Ultra-cienka konstrukcja, grubość 14mm, interfejs menu, łatwe i wygodne. 2. Komunikacja SMS/Bluetooth, funkcja RFID. 3. Łatwy w obsłudze z wbudowanymi systemami wejściowymi. 4. Wyciszenie, zwiększanie/zmniejszanie głośności. 5. Do 50 stref ochronnych. Każda strefa ochronna może być kodowana z pilota lub innych czujników/detektorów, każda może być również nazwana indywidualnie. 6. Z funkcją automatycznej detekcji dla drzwi/okien, panel główny utrzymuje wkazania podczas uzbrajania systemu gdy okno.drzwi jest otwarte. Bezpieczeństwo w 100% gwarantowane. 7. Dzięki bezprzewodowemu wskaźnkowi syreny, poznacie stan systemu alarmowego. 8. W celu szybszej obsługi systemu alarmowego, można ustawić jeden numer telefonu jako numer właściciela, który może mieć dostęp do panel głównego bez hasła. 9. Dzięki funkcji samosprawdzania, w momencie gdy bateria jest słaba i należy ją wymienić, zostanie wysłane przypomnienie. 10. Obsługa CID. 11. Nowa funkcja podpowiedzi głosowych: muzyka leci z panelu głównego w momencie gdy ktos otwiera drzwi. 12. Wbudowane gniazdo USB: łatwo zaktualizowac oprogramowanie dla nowszych funkcji i usług. 13. Wbudowany tryb inżynieryjny: łatwy do wykrywania awarii i oraz lepszego utrzymania. Schemat bazy

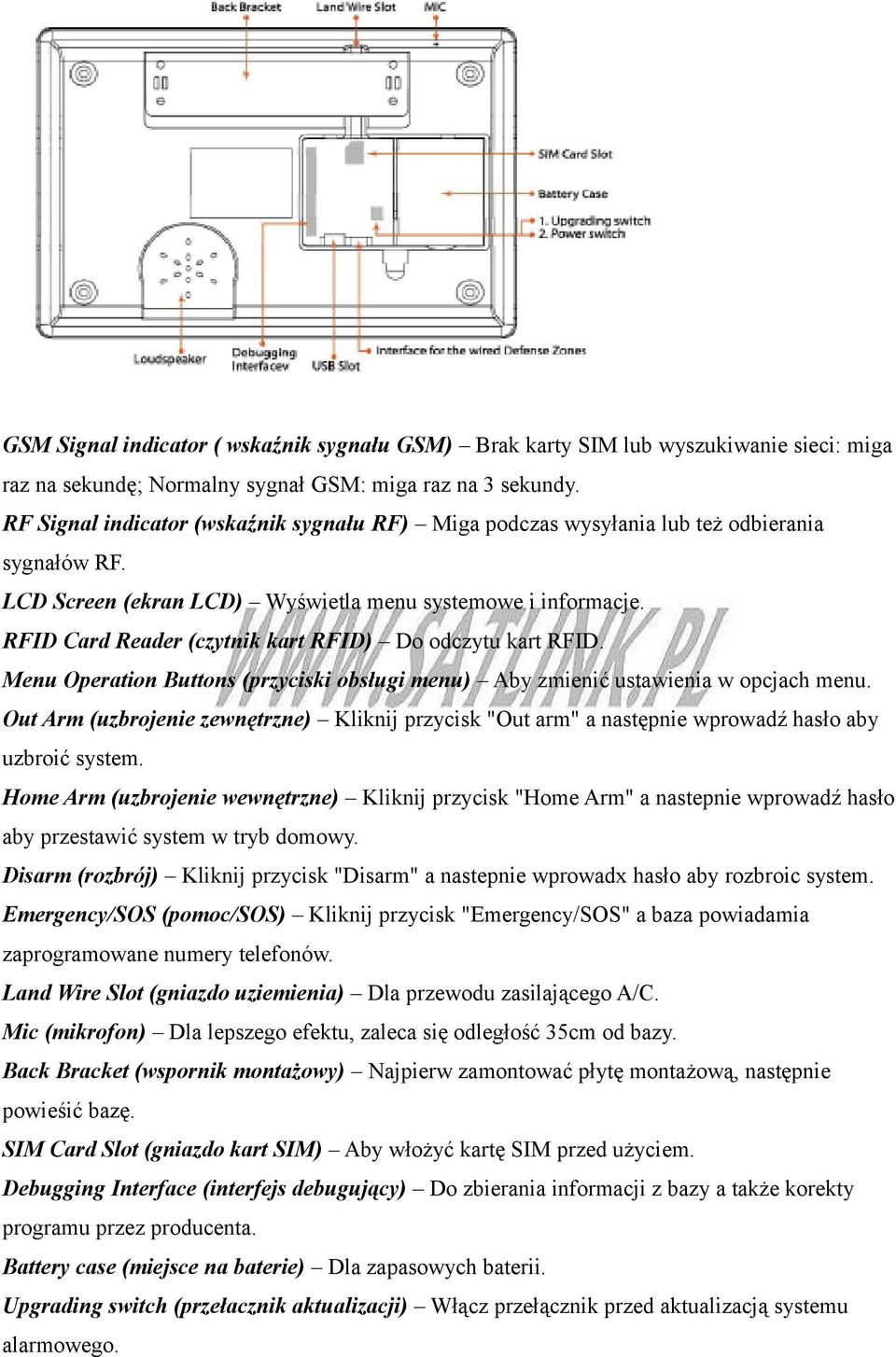

4 GSM Signal indicator ( wskaźnik sygnału GSM) Brak karty SIM lub wyszukiwanie sieci: miga raz na sekundę; Normalny sygnał GSM: miga raz na 3 sekundy. RF Signal indicator (wskaźnik sygnału RF) Miga podczas wysyłania lub też odbierania sygnałów RF. LCD Screen (ekran LCD) Wyświetla menu systemowe i informacje. RFID Card Reader (czytnik kart RFID) Do odczytu kart RFID. Menu Operation Buttons (przyciski obsługi menu) Aby zmienić ustawienia w opcjach menu. Out Arm (uzbrojenie zewnętrzne) Kliknij przycisk "Out arm" a następnie wprowadź hasło aby uzbroić system. Home Arm (uzbrojenie wewnętrzne) Kliknij przycisk "Home Arm" a nastepnie wprowadź hasło aby przestawić system w tryb domowy. Disarm (rozbrój) Kliknij przycisk "Disarm" a nastepnie wprowadx hasło aby rozbroic system. Emergency/SOS (pomoc/sos) Kliknij przycisk "Emergency/SOS" a baza powiadamia zaprogramowane numery telefonów. Land Wire Slot (gniazdo uziemienia) Dla przewodu zasilającego A/C. Mic (mikrofon) Dla lepszego efektu, zaleca się odległość 35cm od bazy. Back Bracket (wspornik montażowy) Najpierw zamontować płytę montażową, następnie powieśić bazę. SIM Card Slot (gniazdo kart SIM) Aby włożyć kartę SIM przed użyciem. Debugging Interface (interfejs debugujący) Do zbierania informacji z bazy a także korekty programu przez producenta. Battery case (miejsce na baterie) Dla zapasowych baterii. Upgrading switch (przełacznik aktualizacji) Włącz przełącznik przed aktualizacją systemu alarmowego.

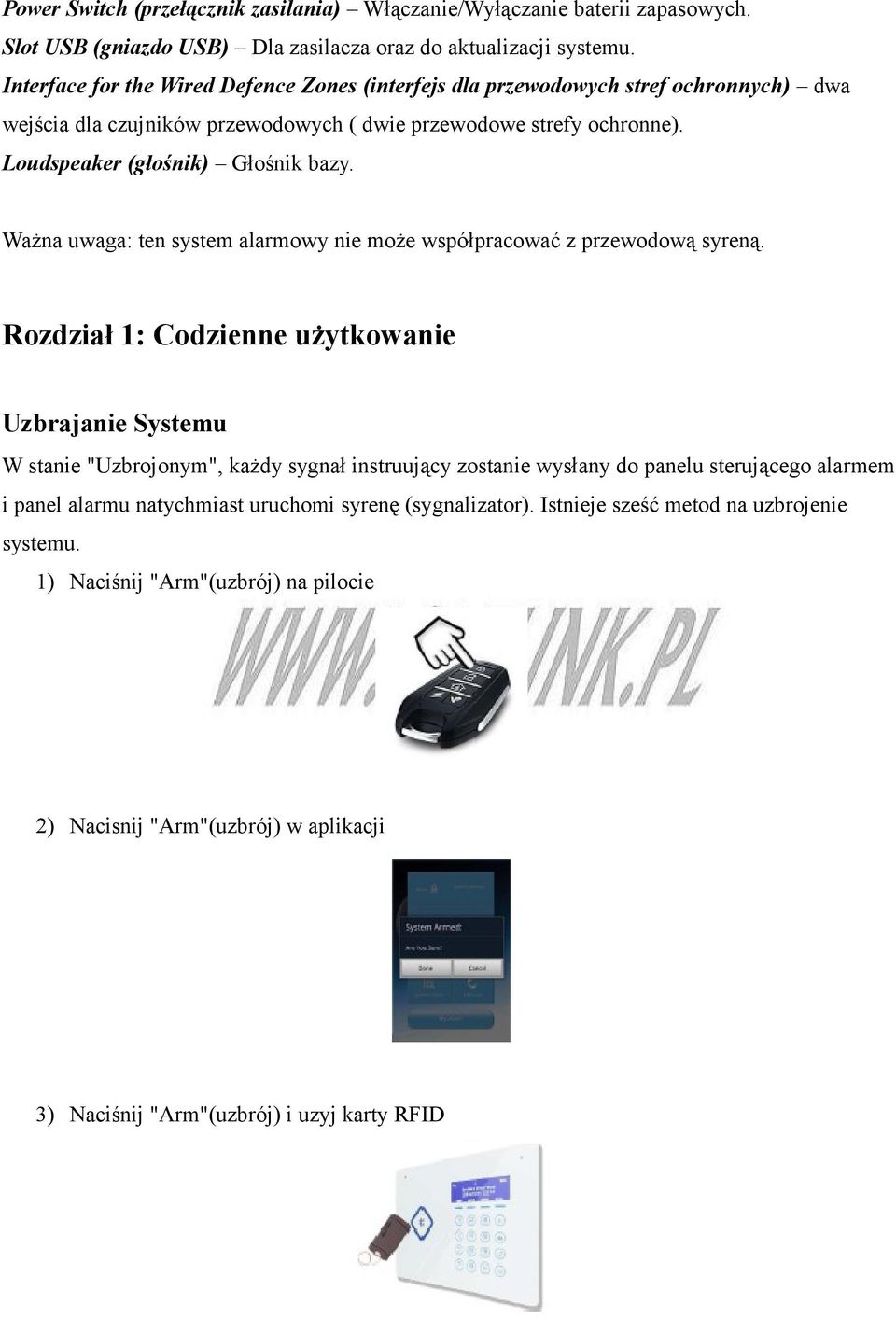

5 Power Switch (przełącznik zasilania) Włączanie/Wyłączanie baterii zapasowych. Slot USB (gniazdo USB) Dla zasilacza oraz do aktualizacji systemu. Interface for the Wired Defence Zones (interfejs dla przewodowych stref ochronnych) dwa wejścia dla czujników przewodowych ( dwie przewodowe strefy ochronne). Loudspeaker (głośnik) Głośnik bazy. Ważna uwaga: ten system alarmowy nie może współpracować z przewodową syreną. Rozdział 1: Codzienne użytkowanie Uzbrajanie Systemu W stanie "Uzbrojonym", każdy sygnał instruujący zostanie wysłany do panelu sterującego alarmem i panel alarmu natychmiast uruchomi syrenę (sygnalizator). Istnieje sześć metod na uzbrojenie systemu. 1) Naciśnij "Arm"(uzbrój) na pilocie 2) Nacisnij "Arm"(uzbrój) w aplikacji 3) Naciśnij "Arm"(uzbrój) i uzyj karty RFID

6 4) Wyślij do panelu alarmowego wiadomość o treści to sześciocyfrowe hasło. Jeśli natomiast zmieniłeś hasło, nalezy użyć swojego hasła. Na przykład jeśli nowe hasło to , wtedy wiadomość do centrali alarmowej numeru telefonu powinna byc ) Użyj zaprogramowanego numeru telefonu (dodanego juz do systemu) aby wybrać numer telefonu twojej centrali alarmowej, gdy alarm zapyta wprowadź hasło i kliknij klawisz numeryczny "1". 6) Kliknij "Uzbrój" używając Bluetooth (po udanym sparowaniu telefonu i bazy systemu, może wtedy zostać użyty. Zaleca się działać według instrukcji Ustawienia Bluetooth, po udanym połączeniu z Bluetooth, APP wybierze najperw bluetooth jako kontrolę) Rozbrajanie Systemu W stanie "Rozbrojenia" panel kontrolny jest w stanie uzspienia. Przez centrale nie będą wtedy przetwarzane żadne sygnały włamania. Jest 6 metod aby rozbroic system 1) Nacisnij "Disarm"(rozbroić) na pilocie zdalnego sterowania 2) Nacisnij "Disarm"(rozbroić) w aplikacji 3) Naciśnij "Disarm"(rozbroić) i uzyj karty RFID

7 4) Wyślij do panelu kontrolnego wiadomość o treści Gdzie wiadomo że to sześciocyfrowe hasło. Jesli już zmieniłeś hasło, należy użyć więc swojego hasła. Na przykład, jeśli nowe hasło to , wtedy treść wiadomości do centrali alarmowej numeru telefonu powinna wyglądać ) Użyj zaprogramowanego numeru telefonu (dodanego juz do systemu) aby wybrać numer telefonu twojej centrali alarmowej, gdy alarm zapyta wprowadź hasło i kliknij klawisz numeryczny "2". 6) Kliknij "Rozbrój" używając Bluetooth (po udanym sparowaniu telefonu i bazy systemu, może wtedy zostać użyty. Zaleca się działać według instrukcji Ustawienia Bluetooth, po udanym połączeniu z Bluetooth, APP wybierze najperw bluetooth jako kontrolę) Uzbrojenie domowe W trybie domowym, pozostałe czujki są uzbrojone a reszta jest rozbrojona. Ogólnie czujki ustawione w strefie głównej są rozbrojone, a te w normalnych strefach są uzbrojone. Dzieki temu będąc w domu możemy się swobodnie poruszać, a te obszary jak, detektory gazu, dymu powinny dalej pracować. Są cztery sposoby na uruchomienie trybu domowego 1) Naciśnij "Home Arm"(uzbrojenie domu) na pilocie 2) Nacisnij "Home Arm"(uzbrojenie domu) w aplikacji 3) Wyślij do centrali alarmowej wiadomość o treści , gdzie sześciocyfrowe hasło to Jeśli już zmieniłeś hasło, powinieneś wprowadzić swoje hasło. Na przykład jesli nowe hasło to , wtedy wiadomość na numer centrali alarmowej powinna być

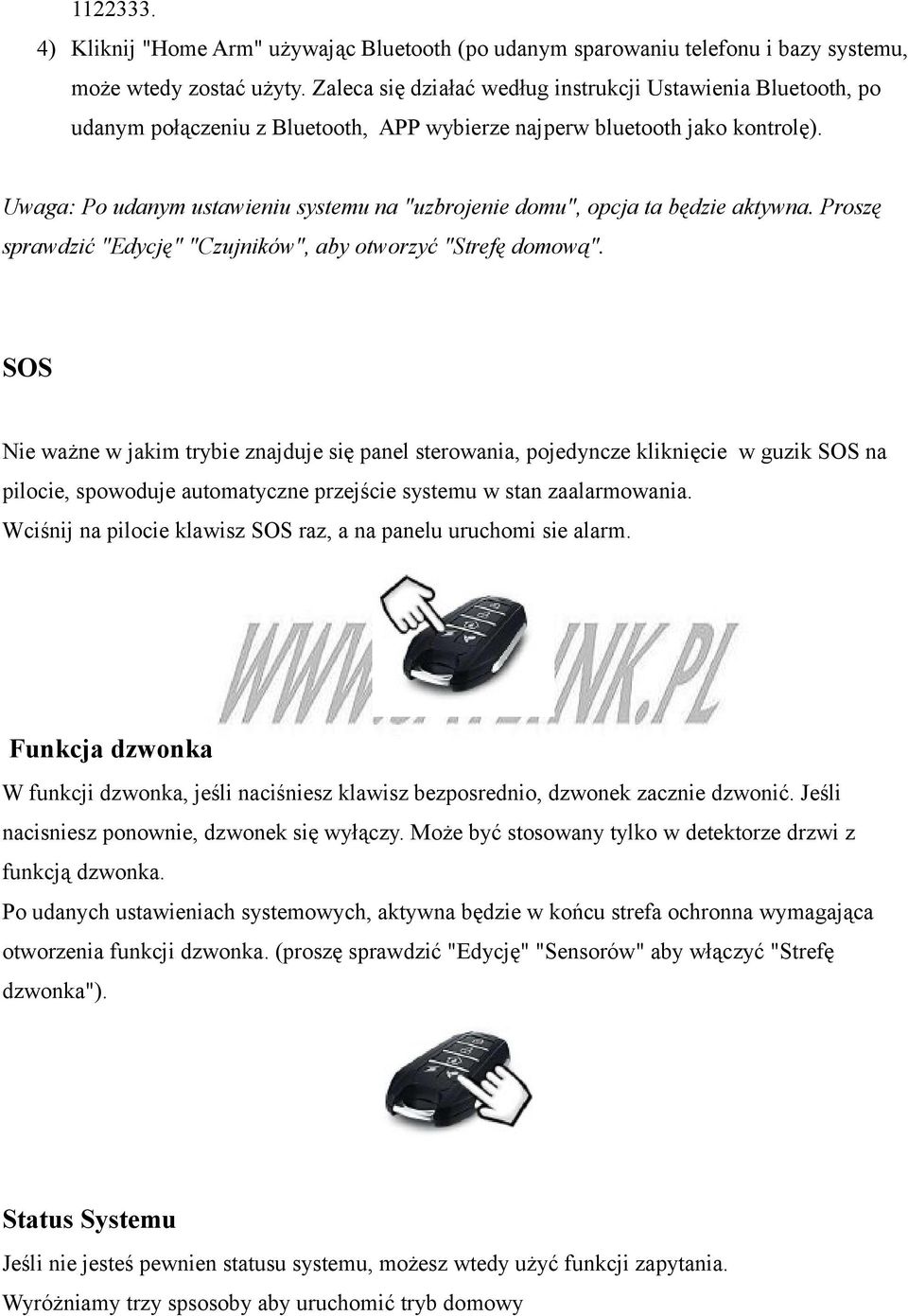

8 ) Kliknij "Home Arm" używając Bluetooth (po udanym sparowaniu telefonu i bazy systemu, może wtedy zostać użyty. Zaleca się działać według instrukcji Ustawienia Bluetooth, po udanym połączeniu z Bluetooth, APP wybierze najperw bluetooth jako kontrolę). Uwaga: Po udanym ustawieniu systemu na "uzbrojenie domu", opcja ta będzie aktywna. Proszę sprawdzić "Edycję" "Czujników", aby otworzyć "Strefę domową". SOS Nie ważne w jakim trybie znajduje się panel sterowania, pojedyncze kliknięcie w guzik SOS na pilocie, spowoduje automatyczne przejście systemu w stan zaalarmowania. Wciśnij na pilocie klawisz SOS raz, a na panelu uruchomi sie alarm. Funkcja dzwonka W funkcji dzwonka, jeśli naciśniesz klawisz bezposrednio, dzwonek zacznie dzwonić. Jeśli nacisniesz ponownie, dzwonek się wyłączy. Może być stosowany tylko w detektorze drzwi z funkcją dzwonka. Po udanych ustawieniach systemowych, aktywna będzie w końcu strefa ochronna wymagająca otworzenia funkcji dzwonka. (proszę sprawdzić "Edycję" "Sensorów" aby włączyć "Strefę dzwonka"). Status Systemu Jeśli nie jesteś pewnien statusu systemu, możesz wtedy użyć funkcji zapytania. Wyróżniamy trzy spsosoby aby uruchomić tryb domowy

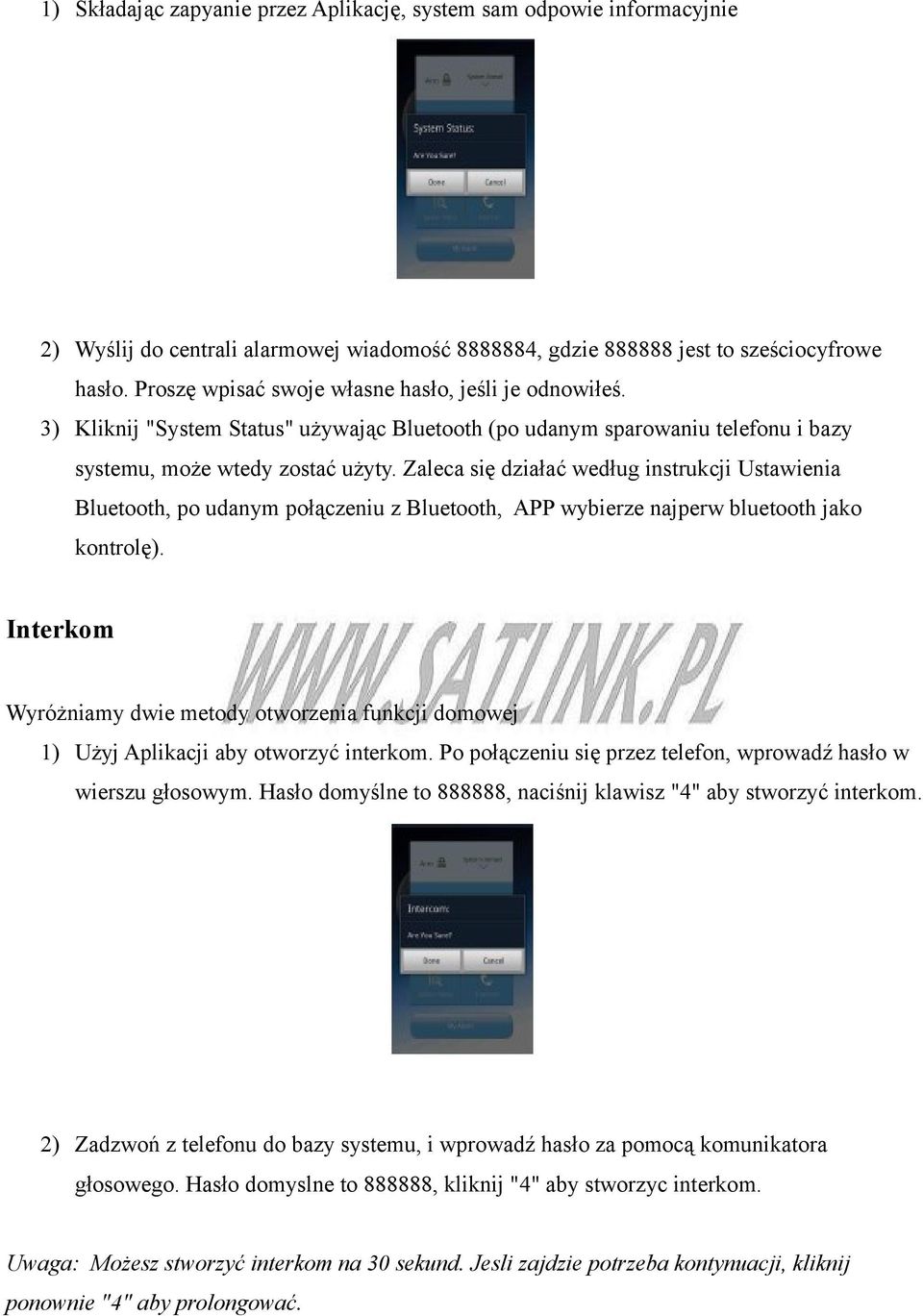

9 1) Składając zapyanie przez Aplikację, system sam odpowie informacyjnie 2) Wyślij do centrali alarmowej wiadomość , gdzie jest to sześciocyfrowe hasło. Proszę wpisać swoje własne hasło, jeśli je odnowiłeś. 3) Kliknij "System Status" używając Bluetooth (po udanym sparowaniu telefonu i bazy systemu, może wtedy zostać użyty. Zaleca się działać według instrukcji Ustawienia Bluetooth, po udanym połączeniu z Bluetooth, APP wybierze najperw bluetooth jako kontrolę). Interkom Wyróżniamy dwie metody otworzenia funkcji domowej 1) Użyj Aplikacji aby otworzyć interkom. Po połączeniu się przez telefon, wprowadź hasło w wierszu głosowym. Hasło domyślne to , naciśnij klawisz "4" aby stworzyć interkom. 2) Zadzwoń z telefonu do bazy systemu, i wprowadź hasło za pomocą komunikatora głosowego. Hasło domyslne to , kliknij "4" aby stworzyc interkom. Uwaga: Możesz stworzyć interkom na 30 sekund. Jesli zajdzie potrzeba kontynuacji, kliknij ponownie "4" aby prolongować.

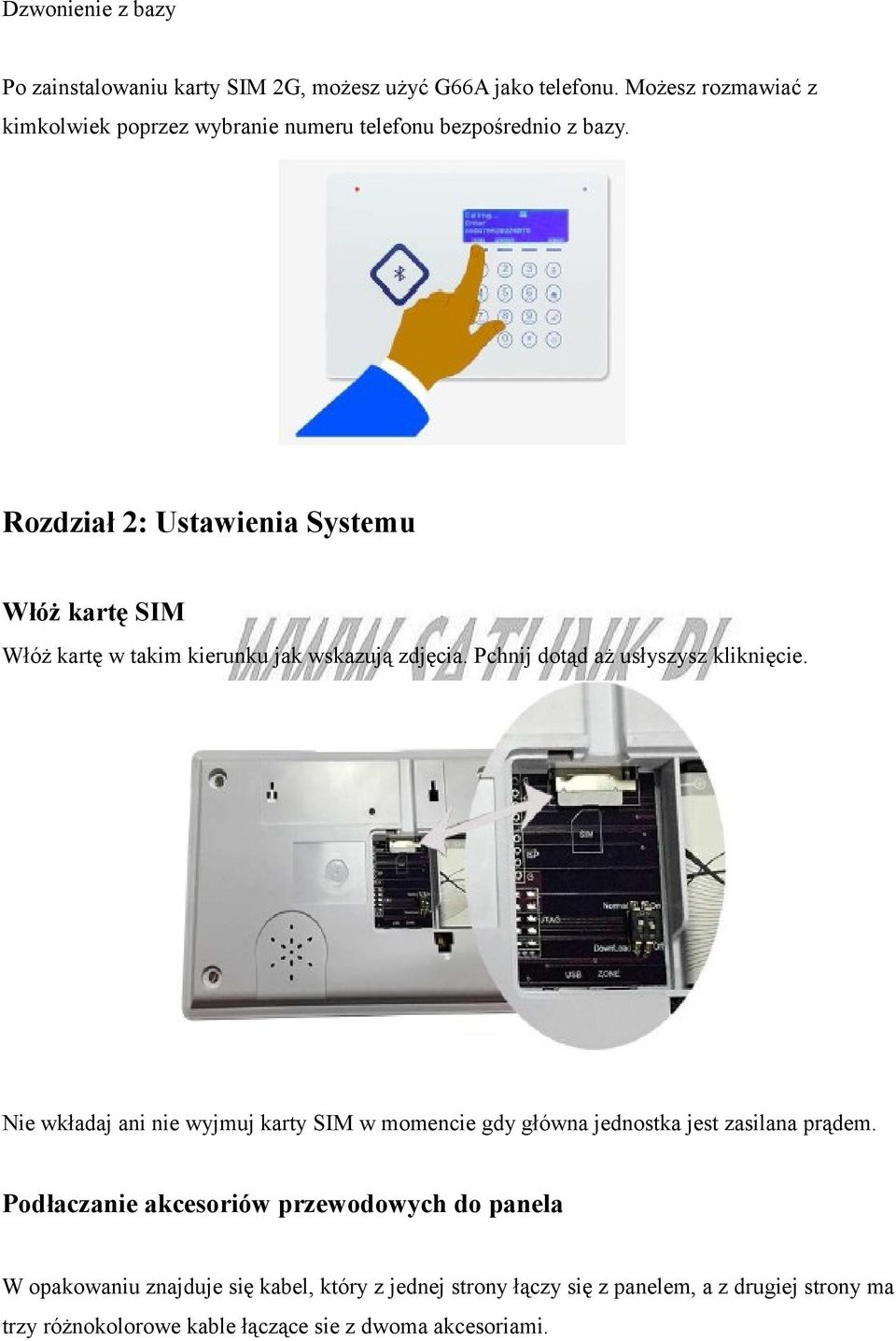

10 Dzwonienie z bazy Po zainstalowaniu karty SIM 2G, możesz użyć G66A jako telefonu. Możesz rozmawiać z kimkolwiek poprzez wybranie numeru telefonu bezpośrednio z bazy. Rozdział 2: Ustawienia Systemu Włóż kartę SIM Włóż kartę w takim kierunku jak wskazują zdjęcia. Pchnij dotąd aż usłyszysz kliknięcie. Nie wkładaj ani nie wyjmuj karty SIM w momencie gdy główna jednostka jest zasilana prądem. Podłaczanie akcesoriów przewodowych do panela W opakowaniu znajduje się kabel, który z jednej strony łączy się z panelem, a z drugiej strony ma trzy różnokolorowe kable łączące sie z dwoma akcesoriami.

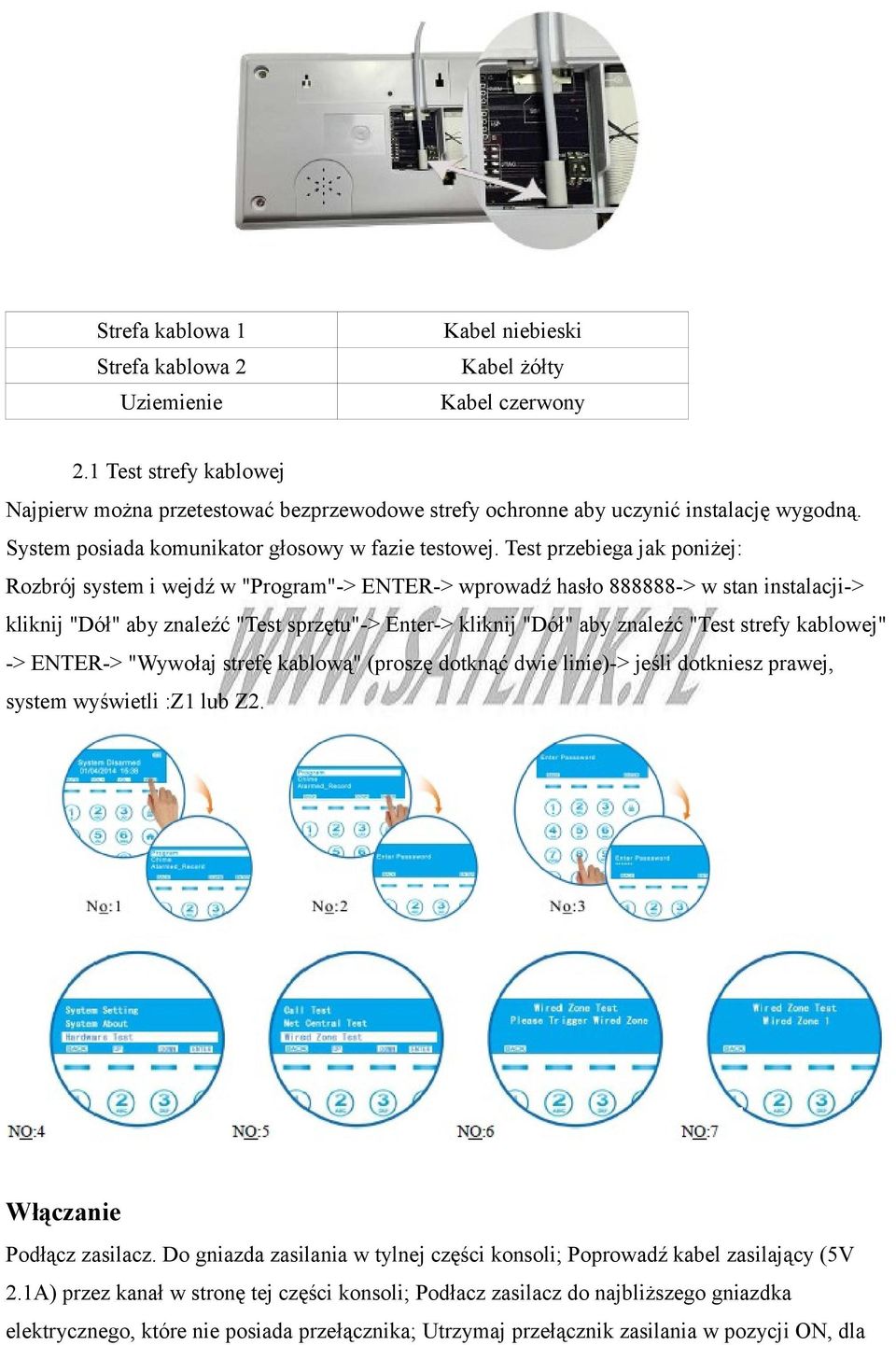

11 Strefa kablowa 1 Strefa kablowa 2 Uziemienie Kabel niebieski Kabel żółty Kabel czerwony 2.1 Test strefy kablowej Najpierw można przetestować bezprzewodowe strefy ochronne aby uczynić instalację wygodną. System posiada komunikator głosowy w fazie testowej. Test przebiega jak poniżej: Rozbrój system i wejdź w "Program"-> ENTER-> wprowadź hasło > w stan instalacji-> kliknij "Dół" aby znaleźć "Test sprzętu"-> Enter-> kliknij "Dół" aby znaleźć "Test strefy kablowej" -> ENTER-> "Wywołaj strefę kablową" (proszę dotknąć dwie linie)-> jeśli dotkniesz prawej, system wyświetli :Z1 lub Z2. Włączanie Podłącz zasilacz. Do gniazda zasilania w tylnej części konsoli; Poprowadź kabel zasilający (5V 2.1A) przez kanał w stronę tej części konsoli; Podłacz zasilacz do najbliższego gniazdka elektrycznego, które nie posiada przełącznika; Utrzymaj przełącznik zasilania w pozycji ON, dla

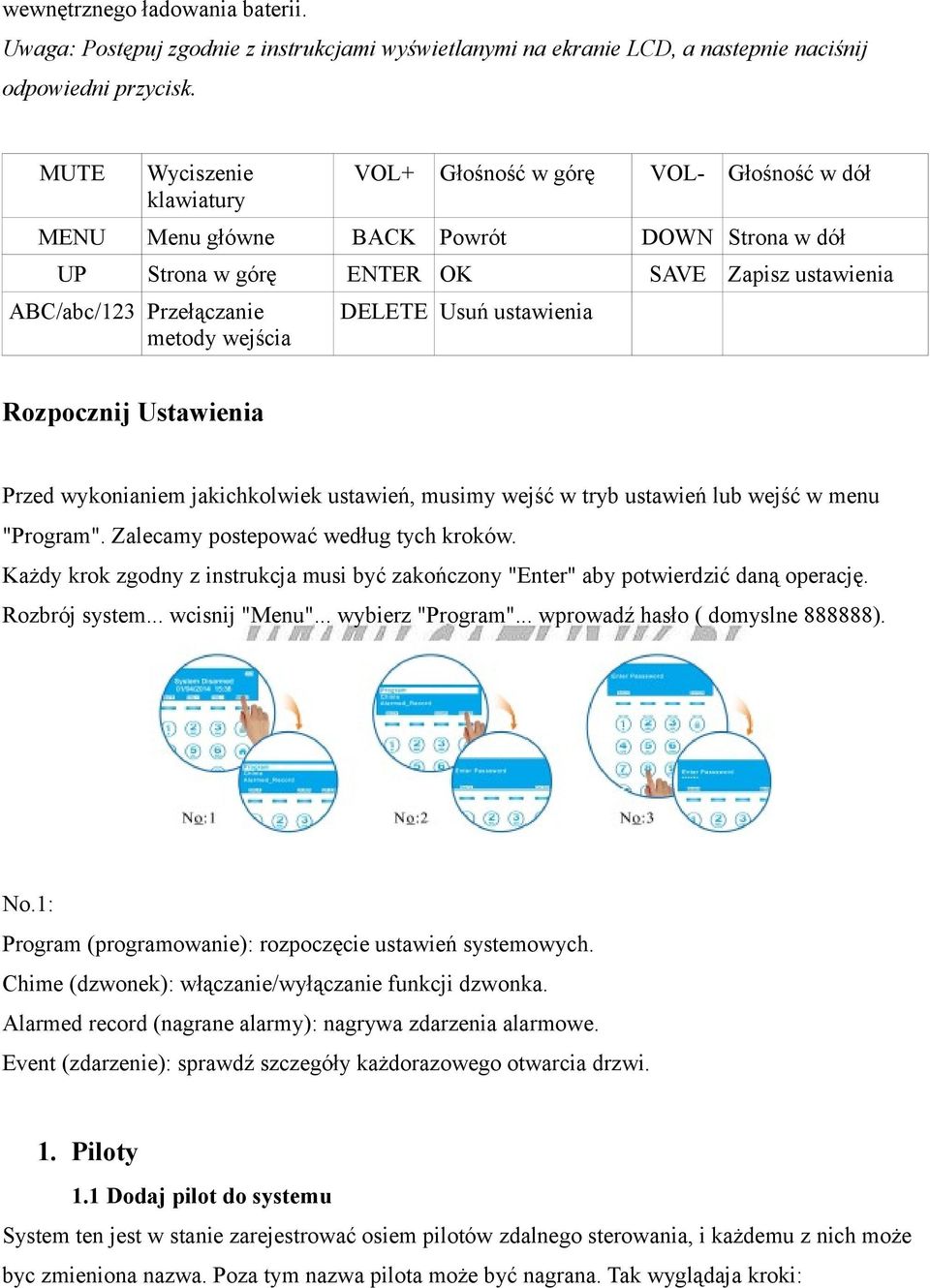

12 wewnętrznego ładowania baterii. Uwaga: Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie LCD, a nastepnie naciśnij odpowiedni przycisk. MUTE Wyciszenie klawiatury VOL+ Głośność w górę VOL- Głośność w dół MENU Menu główne BACK Powrót DOWN Strona w dół UP Strona w górę ENTER OK SAVE Zapisz ustawienia ABC/abc/123 Przełączanie metody wejścia DELETE Usuń ustawienia Rozpocznij Ustawienia Przed wykonianiem jakichkolwiek ustawień, musimy wejść w tryb ustawień lub wejść w menu "Program". Zalecamy postepować według tych kroków. Każdy krok zgodny z instrukcja musi być zakończony "Enter" aby potwierdzić daną operację. Rozbrój system... wcisnij "Menu"... wybierz "Program"... wprowadź hasło ( domyslne ). No.1: Program (programowanie): rozpoczęcie ustawień systemowych. Chime (dzwonek): włączanie/wyłączanie funkcji dzwonka. Alarmed record (nagrane alarmy): nagrywa zdarzenia alarmowe. Event (zdarzenie): sprawdź szczegóły każdorazowego otwarcia drzwi. 1. Piloty 1.1 Dodaj pilot do systemu System ten jest w stanie zarejestrować osiem pilotów zdalnego sterowania, i każdemu z nich może byc zmieniona nazwa. Poza tym nazwa pilota może być nagrana. Tak wyglądaja kroki:

13 1.2 Usuń pilot. Rozbrój system i wejdź w "Programowanie"-> "Piloty"-> ENTER-> "Usuń"-> Wybierz pilot-> Wybierz "Tak" i wcisnij "Usuń" 1.3 Zmień nazwę pilota Rozbrój system i wejdź w "Programowanie"-> "Piloty"-> "Edytuj"-> Wybierz pilot który chcesz edytować-> Wybierz "Edycja nazwy właściciela"-> Wprowadź nową nazwę i "Zapisz". 1.4 Zapisywanie pilota Zapisywanie nazwy pilota jest bardzo znaczące. Gdy na pilocie uruchomiony zostanie raz klawisz SOS, system natychmiast wybierze zaprogramowany numer telefonu i gdy połączenie alarmowe zostanie odebrane, nagranie zostanie odtworzone. Rozbrój system i wejdź w "Programowanie pilotów"-> "Edytuj"-> Wybierz pilota którego chcesz edytować-> Wybierz "Zapisanie Nazwy właściciela"-> Zapisywanie" i Enter, i wtedy masz pięć sekund na nagranie/zapisanie nazwy tego pilota. 1.5 Opóźnione uzbrojenie za pomocą pilota Rozbrój system i wejdź w "Programowanie"-> "Piloty"-> "Opóźnione uzbrojenie"-> wybierz Tak lub Nie. 2. Czujniki 2.1 Dodaj czujnik do systemu, Zmień nazwę i Zapisz System jest zdolny połączyć się z 50 akcesoriami bezprzewodowymi, pomijając pilota, tagi RFId oraz syrenę bezprzewodową. Rozbrój system i wejdź w menu "Programowanie"-> "Czujniki"-> "Dodaj"-> Czujnik wyzwalający przekazuje sygnał do centrali-> Wpisz nazwę czujnika na klawiaturze i kliknij "Zapisz"-> Zapisywanie nazwy czujnika to 5 sekund.

14 2.2 Auto-wyszukiwanie czujników bezprzewodowych System może automatycznie zidentyfikować nazwę i lokalizację czujnika, co jest bardzo wygodne przy wymienianiu/przenoszeniu dodatków/akcesoriów. Otwórz "Programowanie"-> "Czujniki"-> "Edytuj"-> "Auto-wyszukiwanie czujników"-> Wyzwól dany czujnik a system wyswietli na ekranie nazwę czujnika. 2.3 Ręczne wyszukiwanie czujników bezprzewodowych Nazwe czujnika oraz jego lokalizacje można znaleźć także ręcznie, wykonując czynności jak pokazano. 2.4 Usuwanie czujnika Rozbrój system i wejdź w "Programowanie"-> "Czujniki"-> ENTER-> "Usuń"-> Wybierz czujnik -> Wybierz "Tak" i kliknij "Usuń". 2.5 Ustawienia atrybutów strefy ochronnej. Wejdź w "Programowanie"->"Czujniki" ->"Edytuj" ->"Auto-wyszukiwanie czujników" lub "Ręczne wyszukiwanie czujników"-> wybierz czujnik (wybierz strefę która ma być ustawiona, możesz ustawić nastepujące): Edit Zone Name (edytuj nazwę strefy): Zmień nazwę czujnika (łatwe do zapamiętania). Record Zone Name (zapis nazwy strefy): Aby zrobić głosowy zapis czujnika. Emergency Zone (strefa awaryjna): Ustaw "Tak", system w stanie "Rozbrojony" włączy alarm w momencie gdy czujnik jest wyzwalany. Home Zone (strefa domowa): Ustaw "Tak", system w stanie "Uzbrojenie domowe" uruchomi alarm w momencie gdy czujnik jest wyzwalany. Chime Zone (strefa dzwonka): Ustaw "Tak" aby włączyć Dzwonek drzwi (działa tylko na czujniki drzwi). Delayed Zone (strefa opóźnienia): Ustaw "Tak" aby uruchomić opóźnienie systemu alarmu i połączenia z zaprogramowanym numerem w momencie wyzwalania czujki. Siren Enabled (syrena włączona): Ustaw "Tak" aby włączyć syrenę w momencie wyzwolenia

15 czujnika. 3. RFID 3.1 Dodaj znacznik RFID do twojego systemu System może zaakceptować góra do ośmiu tagów RFID. Wejdź w "Programowanie" i kliknij "Enter"-> wybierz RFID i kliknij "Enter"-> wybierz "Dodaj"-> przytrzymaj swój znacznik RFID i zbliz do strefy odczytu RFID, tak jak na załączonym obrazku. System automatycznie wygeneruje kod. W tym momencie kliknij "Enter" i system zapyta cię o dodanie nazwy do tego znacznika RFID. Dodaj nazwę i zapisz ją. 3.2 Usuń znacznik RFID Rozbrój system i wejdź w "Programowanie"-> RFID-> "Usuń"-> wybierz znacznik RFID który zamierzasz usunąć i kliknij "Enter"-> wybierz "Tak"-> "Usuń". 3.3 Zmień nazwę znacznika RFID Możesz sobie zmieniać nazwy znaczników RFID. Rozbrój system i wejdź w "Programowanie"-> "Edytuj"-> wybierz jeden znacznik RFID występujący w twoim systemie od Karty01 do Karty08 i kliknij "Enter"-> wprowadź nową nazwę i "Zapisz". 3.4 Wysyłanie SMS o Uzbrojeniu/Rozbrojeniu (tak/nie) Wejdź w "Programowanie"-> "RFID"-> "Uzbrój/Rozbrój wyślij SMS" -> Tak/Nie (Tak) za każdym razem system się uzbraja/rozbraja przez znacznik RFID, wystąpi powiadomienie SMS na zaprogramowane numery telefonu. (Nie) system uzbrajając/rozbrajając się przez znacznik RFID nie powiadamia SMSem zaprogramowanych numerów telefonu.

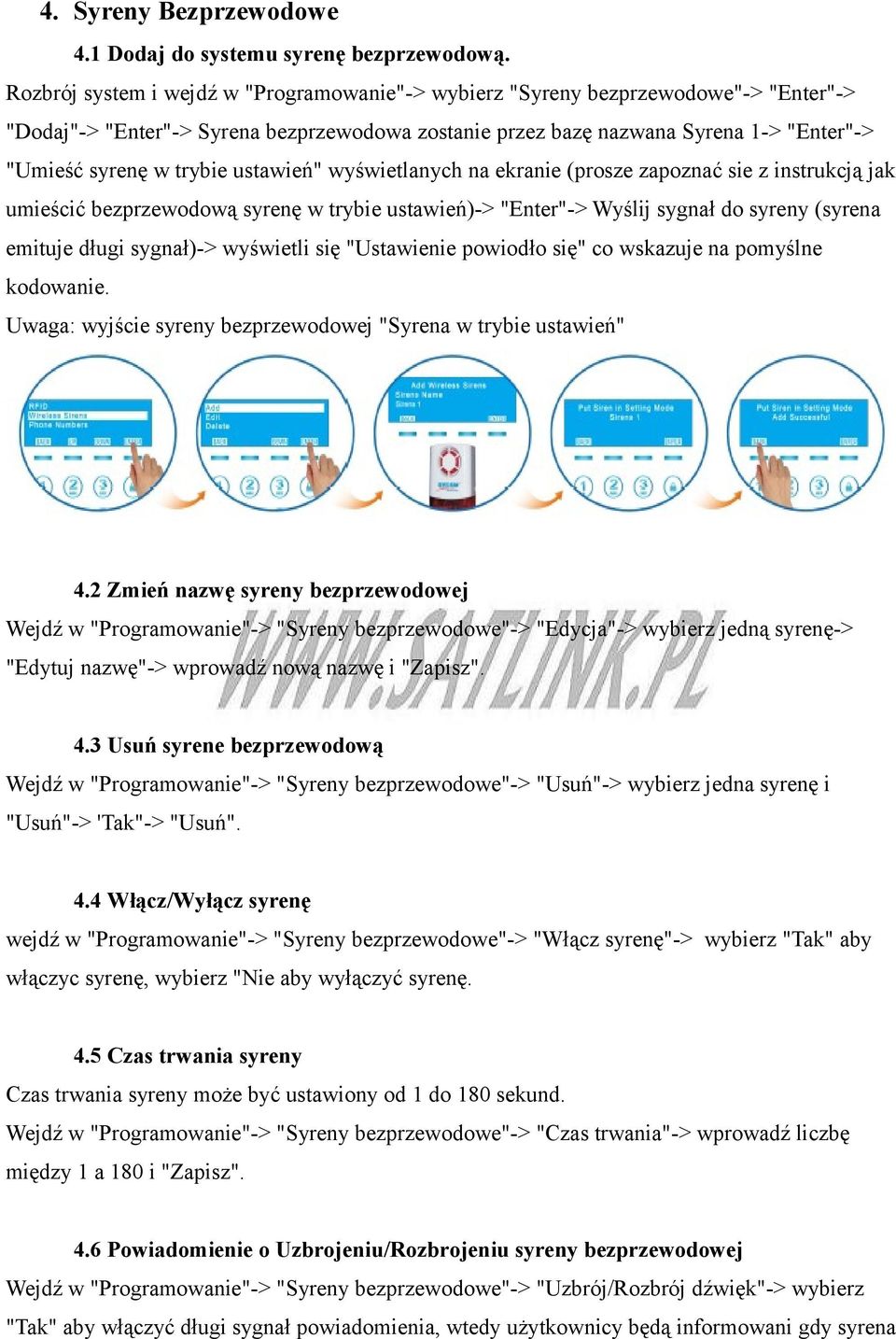

16 4. Syreny Bezprzewodowe 4.1 Dodaj do systemu syrenę bezprzewodową. Rozbrój system i wejdź w "Programowanie"-> wybierz "Syreny bezprzewodowe"-> "Enter"-> "Dodaj"-> "Enter"-> Syrena bezprzewodowa zostanie przez bazę nazwana Syrena 1-> "Enter"-> "Umieść syrenę w trybie ustawień" wyświetlanych na ekranie (prosze zapoznać sie z instrukcją jak umieścić bezprzewodową syrenę w trybie ustawień)-> "Enter"-> Wyślij sygnał do syreny (syrena emituje długi sygnał)-> wyświetli się "Ustawienie powiodło się" co wskazuje na pomyślne kodowanie. Uwaga: wyjście syreny bezprzewodowej "Syrena w trybie ustawień" 4.2 Zmień nazwę syreny bezprzewodowej Wejdź w "Programowanie"-> "Syreny bezprzewodowe"-> "Edycja"-> wybierz jedną syrenę-> "Edytuj nazwę"-> wprowadź nową nazwę i "Zapisz". 4.3 Usuń syrene bezprzewodową Wejdź w "Programowanie"-> "Syreny bezprzewodowe"-> "Usuń"-> wybierz jedna syrenę i "Usuń"-> 'Tak"-> "Usuń". 4.4 Włącz/Wyłącz syrenę wejdź w "Programowanie"-> "Syreny bezprzewodowe"-> "Włącz syrenę"-> wybierz "Tak" aby włączyc syrenę, wybierz "Nie aby wyłączyć syrenę. 4.5 Czas trwania syreny Czas trwania syreny może być ustawiony od 1 do 180 sekund. Wejdź w "Programowanie"-> "Syreny bezprzewodowe"-> "Czas trwania"-> wprowadź liczbę między 1 a 180 i "Zapisz". 4.6 Powiadomienie o Uzbrojeniu/Rozbrojeniu syreny bezprzewodowej Wejdź w "Programowanie"-> "Syreny bezprzewodowe"-> "Uzbrój/Rozbrój dźwięk"-> wybierz "Tak" aby włączyć długi sygnał powiadomienia, wtedy użytkownicy będą informowani gdy syrena

17 jest uzbrojona lub rozbrojona. Lub tez wybierz "Nie" aby wyłączyć. 4.7 Szyfrowanie syreny bezprzewodowej Szyfrowanie syreny bezprzewodowej może w sposób oczywisty zmniejszyć możliwość wystepowania fałszywego alarmu. Rozbrój system i wejdź w "Programowanie"-> "Syreny bezprzewodowe"-> "Szyfruj"-> wprowadź 4-cyfrowy numer szyfrujący jak pokazuje obrazek i kliknij "Enter". Ważna informacja odnośnie szyfrowania: 0000 oraz 5555 nie sa dostępne i będą traktowane jako błędne dane. Jedna grupa cyfr szyfrujących jest przyporządkowana tylko dla jednej syreny. 5. Numery Telefonu 5.1 Dodaj numer telefonu do systemu Wejdź w "Programowanie" w menu wybierz "Numery telefonów" i "Enter", wybierz "Dodaj" i kliknij "Enter", wprowadź numery z klawiatury i kliknij "Zapisz". System jest zdolny przechowywać do 6 numerów, i każdy numer telefonu jest równy i nie dłuższy niż 22 cyfry. 5.2 Usuń numer telefonu z systemu "Programowanie-> "Numery telefonu"-> "Enter"-> "Usuń"-> wybierz numer telefonu-> "tak"-> Usuń. 5.3 Numer telefonu automatycznego logowania Ten numer może mieć dostęp do systemu bez konieczności wprowadzania hasła. Tak to wygląda krok po kroku: "Programowanie"-> "Numery telefonu"-> "Edytuj"-> "Wybierz numer telefonu"-> "Tak"-> "Zapisz".

18 6. Numery SMS 6.1 Dodaj numer SMS do systemu Rozbrój system i wejdź w "Programowanie"-> "Numery SMS"-> "Dodaj"-> wybierz "Telefon #"-> wprowadx numery i kliknij "Zapisz". System może przechowywać do 3 numerów SMS i każdy numer SMS może mieć do 22 cyfr. 6.2 Usuń numer SMS z systemu "Programowanie-> "Numery SMS"-> "Enter"-> "Usuń"-> wybierz numer SMS-> "Tak"-> "Usuń". 6.3 Powiadomienie SMS o Uzbrojeniu/Rozbrojeniu Domyslnie ustawione jest "Wyłączone". Za każdym razem gdy uzbrajamy/rozbrajamy system, nie wysyłana jest wiadomość SMS do zaprogramowanego numeru telefonu. Wybierając "Włączone" uruchomimy usługę powiadomienia SMS. Tak to wygląda krok po kroku: Rozbrój system i wejdź w "Programowanie"-> "Numer SMS"-> "Powiadomienie o Uzbrojeniu/Rozbrojeniu"-> "Włączyć" 7. Wiadomość wychodząca W razie jakichkolwiek intruzów, ta wiadomość jest wysyłana do zaprogamowanego numeru. Jeśli również nagrasz wiadomość, nagranie to będzie odtworzone na zaprogramowanym numerze telefonu zanim odpowie się na połączenie alarmowe. 7.1 Edytuj wiadomość Rozbrój system, wejdź w "Menu"-> "Programowanie"-> strona w dół i wybierz "Wiadomość wychodząca"-> "Edytuj tekst wiadomości"-> wprowadź wiadomość na panelu alarmowym i "Zapisz". Wiadomość powinna być krótsza niż 25 symboli.

19 7.2 Zapis wiadomości Rozbrój system i wejdź w "Menu"-> "Programowanie"-> "Wiadomość wychodząca"-> "Zapis", zapis powinien być robiony w ciągu 10 sekund. System będzie odliczał od 10 w dół podczas robienia zapisu. 7.3 Usuwanie wiadomości Rozbrój system i wejdź w "Menu"-> "Programowanie"-> "Wiadomość wychodząca"-> "Usuń" 8. Centrum monitoringu W systemie alarmowym był używany standardowy protokół ADMECO Contact ID. Najpierw musisz uzyskać numer telefonu i ID użytkownika od swojego usługodawcy, i wprowadx je do bazy alarmu. Ponadto potrzebne jest ustawienie bazy do aktualizowania danych alarmu i danych uzbrajania/rozbrajania. Teraz, to twój usługodawca może monitorować twój system alarmowy. Oto poszczególne kroki: Rozbrój system i wejdź w "Menu"-> "Programowanie"-> "Centrum monitorowania", strona w dół i w górę i zobaczysz całe menu w centrum monitorowania. 8.1 Numer centrum monitoringu System akceptuje góra dwa numery telefonu centrum monitoringu. Upewnij się, że numer komórkowy nie jest dłuższy niż 20 cyfr. Oto poszczególne kroki:

20 W trybie ustawień-> "Centrum monitorowania"-> "Enter"-> "Numer centrum monitoringu"-> "Enter"-> "Dodaj"-> "Enter"-> Telefon#1 lub Telefon#2-> "Enter"-> wprowadź numer telefonu centrum monitoringu-> "Zapisz"-> "Ustawienia zakończone sukcesem". 8.2 ADEMCO Contact ID Składa się z 4 liczb, które sa wyznaczone i autoryzowane przez operatora monitoringu. Oto poszczególne kroki: W trybie ustawień-> "Centrum monitoringu"-> "Enter"-> "ADMECO Contact ID"-> "Enter"-> wprowadź 4-cyfrowy numer ID-> "Zapisz"-> "Ustawienia zakończone sukcesem". 8.3 Wysyłanie danych alarmu Wybierz "Tak", wtedy ustawienia systemu alarmowego będą przesłane do dostawcy usług monitoringu. Nastepujące kroki: W trybie ustawień-> "Centrum monitoringu"-> "Enter"-> "Prześlij dane alrmowe"-> "Enter"-> "Tak"-> "Zapisz"-> "Ustawienia zakończone sukcesem". 8.4 Przesyłanie danych o rozbrojeniu/uzbrojeniu Wybierz "Tak", dane systemowe o uzbrojeniu/rozbrojeniu będą przesłane automatycznie do operatora sieci monitoringu. Tak to wygląda krok po kroku: W trybie ustawień-> "Centrum monitoringu"-> "Enter"-> "Prześlij dane o rozbrojeniu/uzbrojeniu"

21 -> "Enter"-> "Tak"-> "Zapisz"-> "Ustawienia zakończone sukcesem". 9. Ustawienia czasu Uzbrojenia/Rozbrojenia Jak ustawić czas automatycznego uzbrajania/rozbrajania systemu? Menu może realizować na czas ustawień, że system automatycznie się uzbraja i rozbra. Wejdź w "Menu"-> "Programowanie"-> "Ustawienia czasu Uzbrojenia/Rozbrojenia"-> "Umożliwiać"-> "Ustaw czas uzbrojenia"-> wprowadx czas automatycznego uzbrojenia w formacie 24h (HH:MM) i kliknij "Zapisz". Zaprogramowany czas uzbrojenia systemu powienien mieć wartość między 00:00 a 23:59 Użyj tej samej metody do ustawienia automatycznego czasu rozbrojenia systemu. 10.Ustawienia Bluetooth Komunikacja Bluetooth pomiędzy panelem bazy a telefonem komórkowym. Istnieją dwa sposoby aby połączyć komórke z systemem poprzez Aplikacje, Bluetooth oraz śieć GSM. W zasięgu Bluetooth możemy używać Bluetooth do podstawowej kontroli nad systemem. Poza zasięgiem Bluetooth, Aplikacja automatycznie wybierze sieć GSM. Za pośrednictwem Bluetooth może być sparowane z systemem do 8 numerów komórek. Uwaga: Sformatowanie systemu, spowoduje odłączenie wszystkich sparowanych numerów komórek. Jak połączyć twój telefon z systemem za pomocą Bluetooth? 10.1 Zaznajomić się z menu Bluetooth wewnątrz systemu. Wejdź w "Programowanie"-> "Ustawienia Bluetooth"-> strona w góre i w dół, i można zobaczyć całe menu tak jak poniżej

22 Bluetooth ON/OFF (włączony/wyłączony): upewnij się że jest włączony, wtedy dopiero komórka. Name (nazwa): możemy zmienić nazwę dla Bluetooth, na jedną i łatwą do zapamiętania. Visible (widoczność): wybierz "Tak" Delete Paired Number (usuń sparowany numer): usuń z systemu istniejący zarejestrowany numer telefonu. Host Mode (tryb domowy): wyszukiwanie urzadzeń bluetooth Zainstaluj i uruchom APP(aplikację) na telefon komórkowy, dostarczoną przez producenta. Jeśli instalujesz aplikację po raz pierwszy, wybierz odpowiedni język. Telefon komórkowy będzie żądać potwierdzenia gdy aktywuje się funkcję Bluetooth. W innym razie aktywuj funkcję bluetooth na komórce ręcznie. Tak wygląda obraz inicjacyjny aplikacji: Dodaj nazwę gospodarza i jego numer telefonu, i adres Bluetooth jaki wskazuje aplikacja na telefonie.

23 10.3 Jak znaleźć adres Bluetooth twojego panelu alarmowego? Wejdź w "Programowanie"-> "O systemie"-> "Bluetooth Mac" I wcisnij "Enter", wtedy system wygeneruje automatycznie Bluetooth/Mac/Adres tak jak poniżej. Bluetooth Mac jest przypadkowy i niepowtarzalny. Wprowadź ten sam adres na telefonie i zapisz. I wtedy wprowadź na komórce poprawne hasło do twojego systemu alarmowego (domyślne:888888) i zapisz Parowanie telefonu komórkowego z centralą alarmową przez Bluetooth. Rozpocznij wyszukiwanie urządzenia Bluetooth na komórce. W wynikach wyszukiwania zobaczysz urządzenie Bluetooth "66A". Zaznacz je, a komórka wyświetli okno dialogowe z nazwą urzadzenia i kluczem. W tym samym czasie panel alarmowy wyświetli to samo hasło i marke twojego telefonu, kliknij "Akceptuj" na panelu alarmowym. Nakońcu, pojawi się znaczek Bluetooth na ekranie LCD, tak jak na zdjęciu. Parowanie zakończono. 11.Ustawienia systemowe Password (hasło): Aby ustawić hasło do systemu. Arm Delay Time (czas opóźnienia uzbrojenia): Aby ustawić czas opóźnienia dla uzbrojenia systemu,

24 co znaczy że system się nie uzbroji dopóki nie upłynie czas opóźnienia. Alarm Delay Time (czas opóżnienia alarmu): Aby ustawić czas opóźnienia dla alarmu, co znaczy że system się nie włączy alarmu dopóki nie upłynie czas opóźnienia. Door/Window Open Tip (drzwi/okno otwarte- stan): Aby skonfigurować, pominąć lub nie funkcję przypomnienia o otwartych drzwiach/oknach podczas uzbrajania systemu. Gdy wybierzesz "Tak", to znaczy że możesz uzbroić system, mimo iż okna/drzwi są otwarte. Low Battery Send SMS (wyslij sms o niskim stanie baterii): Zapyta czy wysłać krótką wiadomość na niskim stanie napięcia, "Tak" aby wysłać i "Nie" aby nie wysyłać. Backlight Time (czas podświetlenia): Ustawienia czasu podświetlenia przytrzymania. Noctilucent (nocne podświetlenie): ustawienia nocnego podświetlenia panelu. Date/Time (data/czas): aby ustawić date/czas systemu (format wyświetlania: aby ustawić format daty systemu). Language (język): język systemu. Factory Reset (reset fabryczny): Restore Default (przywróć fabryczne): Włączone "Tak" oznacza, że trzeba zresetować informacje z wyłączeniem Pilota, Sensorów/Czujników, Syren Bezprzewodowych, Kart RFID, mobilnych urządzeń Bluetooth. Format system (formatowanie systemu): Włącz "Tak" aby usunąć wszystkie ustawienia. 12. O systemie Version (wersja): wersja systemu. Production date (data produkcji): data produkcji. Manufacturer Buy (zakup producencki): zakup producencki. IMEI (imei): numery IMEI (15 cyfrowe) dla usług CID Bluetooth Mac: adres Bluetooth 13.Testowanie sprzętu LCD Test: aby sprawadzić czy ekran LCD może działać normalnie. LED Test: aby sprawdzić czy diody LED, w tym także podświetlenie mogą działać normalnie. Key Test (test klawiszy): aby sprawdzić czy każdy klawisz działa prawidłowo. RFID Test: aby sprawdzic czy czytnik RFID może pracować normalnie. Voice Test (test głosowy): aby sprawdzić czy komunikaty głosowe sa kompletne i dokładne.

25 Record Test (test nagrywania): aby sprawdzić czy jednostka normalnie nagrywa. RF Receive Test (test odbioru RF): aby sprawdzić czy jednostka może normalnie odbierać sygnał z czujników i sensorów bezprzewodowych. RF Send Test (test wysyłania RF): aby sprawdzić czy jednostka może wysyłać sygnał normalnie. Battery Test (test baterii): aby sprawdzic moc baterii. Power Off Test (test zasilania): aby sprawdzic czy zasilacz normalnie ładuje. Call Test (test połączenia): aby sprawdzic czy jednostka może odbierać połączenia i postępować zgodnie z instrukcjami. Net Central Test (test sieci): aby sprawdzic czy jednostka może się normalnie połączyć z Centrum Monitorowania. Wired Zone Test (test strefy przewodowej): aby sprawdzić czy przewodowa strefa ochronna działa normalnie podczas wyzwalania alarmu. Bluetooth Test: aby sprawdzic czy jednostka może normalnie skanować inne urządzenia Bluetooth. ROZDZIAŁ 3: AKCESORIA 1. Bezprzewodowe czujki drzwi i okien 1.1 Cechy Jest to urządzenie kontaktujące drzwi/okna, które może być tam instalowane oraz na innych obiektach które moga być otwierane i zamykane. Czujmik wysyła sygnał do centrali alarmowej gdy magnes zamontowany w pobliżu czujnika zaczyna się oddalać. Zewnętrzne wejście dla akcesoriów przewodowych jest dostepne w interfejsie N/C. Ochrona przed naruszeniem zapewnia że próby sabotażu spowodują włączenie alarmu. 1.2 Wygląd/ Płyta montażowa/ Instalacja i Wskazówki

26 1.3 Wskaźnik LED Jednorazowe mignięcie diody LED: drzwi/okno jest otwarte i nadajnik wysyła sygnał do centrali. Dioda LED świeci: słaba bateria. Proszę natychmiast wymienić baterię. 2. Bezprzewodowy detektor ruchu PIR 2.1 Cechy PIR jest wysokiej klasy bezprzewodowym detektorem ruchu. Oparty jest na nowoczesnym dwu-rdzeniowym procesorze, który efektywnie identyfikuje sygnały pochodzące od ruchu ciała oraz redukuje wskaźnik fałszywych alarmów. Dzięki automatycznej kompensacji temperatury oraz technologii przeciw turbulacjom powietrza, łatwo się dostosowuje do zmian środowiskowych. Detektor posiada również zalety jak oszczędność energii oraz niezawodność i łatwość w instalacji. 2.2 Wygląd/ Płyta montażowa/ Instalacja i Wskazówki

27 2.3 Wskaźnik LED Migając ciągle: jest w trybie samotestującym. Pojedyncze mignięcie: wykryto intruza. Mignięcie dwukrotne: ukończono samotestowanie, przechodzi w tryb pracy. Normalnie ciągle świeci: problem z napięciem, proszę natychmiast wymienić baterię. PARAMETRY TECHNICZNE: Napięcie wejściowe: AC V 50/60Hz Napięcie wyjściowe: DC 5.1V, 2.1A Bateria podtrzymująca: 3.7V Litowo-Ionowa Pobór prądu w czuwaniu: 55mA Pobór prądu w czasie pracy: 300mA Częstotliwość radiowa: 315/433MHz (±75KHz), 2262/4.7MΏ 1527/300K Odległość obsługi Bluetooth: 60m Częstotliwość pracy GSM: 850/900/1800/1900MHz Głośność syreny wewnętrznej: 80dB Liczba zapisanych numerów telefonu: 6 numerów telefonu alarmowych, 3 numery alarmowe SMS. Liczba pilotów: max 8 sztuk Maksymalna liczba czujników: 50 bezprzewodowych i 2 przewodowe. Maksymalna liczba etykiet RFID: 50 sztuk Maksymalna liczba wydarzeń: 50 zdarzeń Temperatura pracy: od -10 C do 50 C Wilgotność: 85%
