typ modelu: AVTXF149EU Kod handlowy: 46544

Transkrypt

1 typ modelu: AVTXF149EU Kod handlowy: 46544

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.avtxf149eu page 2

3 rysunki mod.avtxf149eu page 3

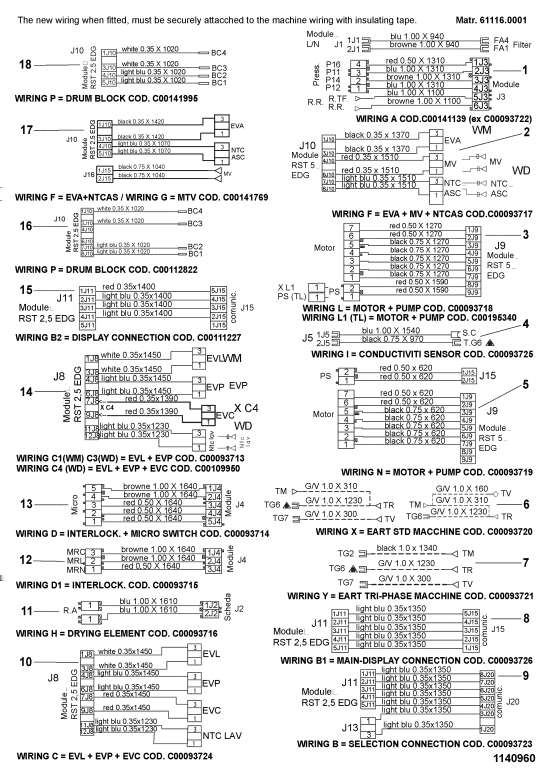

4 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C okablowanie 003 C okablowanie ml + ps (tl) 004 C wiring conducibility sensor 007 C wiring terra triphase 012 C x C wiring mikroelement opóźniający- 014 C wiring ntc-evl+evp-module j8 015 C wiring display 016 C wiring drum blocking mod.avtxf149eu page 4

6 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 000 C instrukcja obsługi f-gb-cis-hu-pl- 000 C instrukcja obsługi se-fi-dk-no 002 C zatyczka pom. hardware tl ph C back panel tl evoii 005 C wire protection 006 C x C płyta dx biał(pw) 007 C x C amortyzator 100n top 008 C ekspander 009 C x C wspornik ruchomy top ph C kółeczko tylne top 011 C nakrętka nóżka 012 C sprężyna nóżki d =11 mm h = C nóżka top ph2001 m8 h= 29 mm 013 C nóżka regulowana h32.5 mm 014 C dźwignia krzywki + wózka 015 C nakrętka obr-ruch. m6 d top 016 C płytka bok ruchomy top ph C cokół biały(pw) tl evoii 018 C profil boczny 'atl-(90701)-ph' 019 C płyta czołowa tl biał (pw) 020 C x C płyta sx biał(pw) 021 C front unsound matress tl evoii 021 C jobb bal hangszigetelő paplan 099 C drain hose holder 099 C nakładka na otwór mod.avtxf149eu page 6

8 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C pokrętło ariston 003 C programator 16 zakres. idc rast2,5 004 C wiring dashboard lbe digit 005 C handle cover s.t.white(pw) tl evoii 006 C pokrywa biały(pw) s.t. ariston tl 007 C dźwignia odblokowania 008 C sprężyna haka dyspensera tl 009 C przycisk zwalniający dispenser 011 C zacisk mocuj. rura 'philco' 012 C zesp.suport sprężyny tl ariston 013 C x C spód pokrywy biały(pw) tl evoii 014 C pierścień napinający tylny'80824' 015 C kryza ze zderzakiem tl evoii 016 C osłona przegrod. biały(pw) tl 017 C rubber buffer tl evoii 018 C mikroelement opóźniający tl evoii 019 C dyspenser biał.(pw) tl ph C pokrywa syfon tl ph C screw4x12 tc-t15 tl ph C zespół moduł cyfr big-size rohs 025 C silicone push buttons tl evoii 026 C przycisk kit pw lbe on-off/reset 027 C panel ster. biały(pw) mod.avtxf149eu page 8

10 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C wodzik ściereczek z masą tl 002 C steam exhaust hose tl evoii 003 C pierścień sprężyny'tx90-phil' 004 C suspension spring - tank tl ph C sprężyna zbiornika przedn. tl 005 C screw 006 C screw 6x12 tc-t C blok bębna + okablowanie 008 C rubber bush 009 C przeciwwaga lew. dx tl C jobb bal hangszigetelő paplan dx tl 010 C podkładka kielichowa 'wdp2001x- 011 C śruba sw. 8x27 tc-t30tl ph C pas elastyczny 1226j6 tl evoii 013 C śruba m8x23 torx tefl rohs 014 C koło pasowe napędzane d C hose tank to filter oko tl evoii 016 C zacisk rury zbiornika pompy 'ph' 017 C zbiornik plastik tl evoii n4009a C przeciwwaga lew. sx tl C jobb bal hangszigetelő paplan sx tl 019 C podkładka wygłuszająca 020 C silent block 021 C podkładka kielichowa 'wdp2001x- 022 C śruba sw. 8x27 tc-t30tl ph C wspornik łożyska skł. 024 C zestaw śrub i nakrętek n C load orifice soft tl 1400 evoii n C blue push-button tlevoii n C button spring tl evoii n C kit package tl ph2002 mod.avtxf149eu page 10

12 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C czujnik przewodności lb C presostat 1+1zakres ładow. od 003 C zacisk 004 C rura presostatu tl ph C syfon dla rury oko 006 C wspornik rury spustowej spiraln. 007 C rura spustowa 'atl53txfr-ph' 008 C pompa spust. wpust górny evoii 010 C screw m8x35 tc-t C screw m8x35 tc-t C x C silnik trójfaz. p40 tl evoii 1 x C C fixing nut motor three phase tl 012 C fixing nut motor three phase tl 014 C sonda-temperatury ntc elth tl 015 C opornik nagrzewnicy 1700w- 016 C rura doprowadzająca 1,5m 016 C uszczelnienie rura doprow. 017 C moduł trójfazowy 3.5 (for card) n4008c C x C kabel zasil. 1,5mt shuko trójf. 022 C electrovalve 1e2u p C protection electrovalve tl 024 C zespół rozdzielacz tl 025 C hose fill valve l= C card avtxf149eu evoii 8kb sw n4008c C x C smart reader for card 8kb mod.avtxf149eu page 12

13 Notatki n4008c01: Smart Card - LVB/DRYERS Od poczatku kwietnia 2008 magazyny czesci zamiennych wprowadza moduly glowne EVO2 z wlutowana pamieciom eeprom. Moduly te mogą być zaprogramowane tylko przy uzyciu karty SMART lub palmtopa. UWAGA! Moduly glowne przed modyfikacja, posiadające gniazdo na pamiec eeprom, mogą być zaprogramowane poprzez użycie pustego eepromu i programowanie karta SMART lub palmtopem lub poprzez zalozenie fabrycznie programowanej pamieci eeprom. Kody czesci modułow głównych z wlutowanym eepromem/gniazdem eeprom: LVB C C modele z czujnikiem przewodnosci C C modele bez czujnika przewodnosci C C C C C C dla modeli bez blokady kola pasowego C C dla modeli z blokada kola pasowego C C C C C C C C C C C C C C C C DRYERS C C C C Do notatki dolaczona jest lista odpowiednikow laczaca kody pamieci eeprom z kodami kart SMART z tym samym oprogramowaniem. n4009a02: Zmiana mocowania silnika w pralkach od góry ładowanych. mod.avtxf149eu page 13

14 Pralki od góry ładowane zmieniły sposób mocowania silnika do zbiornika. Zmieniono wygląd zespołu piorącego po stronie mocowania silnika i zostały wprowadzone dwie nowe śruby o kodzie C zamiast starych śrub C i starej nakrętki: C nakrętka do produktów z silnikiem trójfazowym C nakrętka do produktów z silnikiem kolektorowo-szczotkowym Magazyn części zamiennych będzie zarządzał tylko I wyłącznie nowymi zbiornikami o tym samym kodzie części zamiennych: C Zbiornik do urządzeń 600/1000 rpm C Zbiornik do urządzeń 1200 rpm C Zbiornik do urządzeń 1400 rpm W przypadku naprawy produktu sprzed modyfikacji należy przymocować silnik używając nowych śrub C zamiast śrub I nakrętki które znajdują się w produkcie. Daty modyfikacji w produktach: s/n wszystkie modele 1400 rpm; silnik kolektorowy I trójfazowy s/n wszystkie modele rpm; silnik kolektorowy i trójfazowy s/n wszystkie modele rpm; silnik kolektorowy mod.avtxf149eu page 14

15 Schematy elektryczne i linki Cod mod.avtxf149eu page 15

16 Legenda Legenda: AQS Aquastop electrovalve Mzbn/MTA zbn timer motor B Buzzer N Neutral or Terminal Board BC Blocco Cesto NC Spin cycle exclusion BF Terminal board contact, motor fan and dryer P Pressure switch BP Buzzer P1 1st level pressure cut-off switch C Condensator P2 2nd level pressure cut-off switch CA Condensator PA High speed potentiometer DV Switching device PB Low speed potentiometer EF/CL Electro-Valve Cold Water / Bleach PL Pure Wool EF/L Electro-Valve Cold Water / Wash PM Motor Thermoprotector EF/P Electro-Valve Cold Water / Prewash PR Timer programmer or Pressure switch ER Exclude Heating Element PS Drain pump ET Thermostat disactivation R Heating element EV Electrovalve RE Relay EVA Dryer electrovalve RR Heating element EVC Hot water electrovalve RV Speed regulator EVF Elettrovalvola acqua fredda Ras/RA Dryer heating element EVL Wash electrovalve S LED EVP Pre Wash electrovalve SL Line LED FA Antijamming filter SO Door LED FD Delicate drying cycle thermostat SR Heating LED FE Strong drying cycle thermostat ST Temperature selector FRT Thermofusible Heating Element SV Speed Selector for Spin I Inverter T Timer contacts I Switches/switching devices TA Drying timer contacts IA Switch On/Off TB Low Temperature Thermostat IC Switch N.C. - 1/2 Load TC Spider wheel earth ID Switch display TFL Flange earth IE Water Saving Device TG Main earth IF Switch - Spin Reduction TH Thermostat IP Door switch TH1 1st temperature thermostat IR Line switch TH2 2nd temperature thermostat IS Water-stop TH3 3rd temperature thermostat mod.avtxf149eu page 16

17 L Line or Lamp THF Operating thermostat LB Low Level THR Adjustable thermostat LN Normal Level TM Motor earth LS Pilot lamp TMB Main cabinet earth M Earth-symbol TMP Motor thermal protector MC Spin cycle motor TMS Thermostop MI MOTOR WITH PULLEY TP Thermal protector ML Wash cycle motor TPS Drain pump earth MO Terminal Board TR Heating element earth MP Door dip-switch TS Safety thermostat MR Thermal Lock TT Timer earthing connection MT Timer motor TTH Earthing Thermostat MV Motor fan TV Tank earth MV -Ras Dryer heating element ZBN Timer mod.avtxf149eu page 17

18 Schematy elektryczne i linki Cod mod.avtxf149eu page 18

19 Legenda Legenda: mod.avtxf149eu page 19
