Sterownik siłownika zaworu Fx31

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sterownik siłownika zaworu Fx31"

Transkrypt

1 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Sterownik siłownika zaworu Fx31 sterowanie siłownikiem zaworu mieszającego 230V pompą obiegową c.o. Automatyczna stabilizacja położenia zaworu. Wybór pracy dla różnych instalacji. Stabilizacja temperatury poprzez czujnik pokojowy. Współpraca z termostatem pokojowym. "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , v.1/2013

2 I. Zasady bezpieczeństwa 1. Przed zainstalowaniem regulatora należy dokładnie przeczytać instrukcję obsługi i montażu regulatora, oraz zapoznać się z warunkami gwarancji. Nieprawidłowy montaż, użytkowanie, oraz obsługa regulatora powoduje utratę gwarancji. 2. Wszelkie prace montażowe mogą odbywać się tylko i wyłącznie przy odłączonym napięciu zasilania i wyjętej wtyczce zasilającej z gniazdka. 3. Montaż mechaniczny i elektryczny powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 4. Nie wolno montować i użytkować regulatora z obudową uszkodzoną mechanicznie, ponieważ występuje ryzyko porażenia prądem. 5. Instalacja, w której pracuje regulator powinna być zabezpieczona bezpiecznikami odpowiednimi do stosowanych obciążeń. 6. Przed pierwszym uruchomieniem należy sprawdzić czy podłączenia są zgodne z instrukcją obsługi i montażu, oraz czy napięcie zasilające regulator spełnia wszelkie wymogi. 7. Wszelkich napraw regulatorów może dokonywać wyłącznie serwis producenta. Dokonywanie napraw regulatora przez osoby nieupoważnione powoduje utratę gwarancji. 8. Regulator nie jest elementem bezpieczeństwa! W układach, w których zachodzi ryzyko wystąpienia szkód w wyniku awarii automatyki konieczne jest stosowanie dodatkowych zabezpieczeń posiadających odpowiednie atesty. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez regulatora. Informacja o utylizacji odpadów elektronicznych Dbałość o środowisko naturalne jest dla naszej firmy bardzo ważną sprawą. Produkcja urządzeń elektronicznych zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z powyższym nasza firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu wspólnie pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Opakowania kartonowe prosimy przekazywać do punktu zbiórki makulatury. 2

3 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku, w którym występują suche zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji, której należy się spodziewać (3 stopień zanieczyszczenia wg PN-EN ). Jednak z uwagi na niebezpieczeństwo zapalenia się pyłu węglowego regulator należy umieścić w obudowie pyłoszczelnej a w przypadku stosowania obudowy niechroniącej przed dostępem pyłu użytkować w środowisku, w którym pyły palne nie występują lub są na bieżąco usuwane. Regulator nie może być narażony na działanie wody, nie dopuszcza się również użytkowania go w warunkach wystąpienia kondensacji pary wodnej. Temperatura otoczenia regulatora nie powinna przekraczać zakresu C. II. Opis urządzenia. Sterownik Pracy Kotła Fx31 jest urządzeniem przeznaczonym do regulacji temperatury wody w obwodzie grzewczym poprzez sterowanie siłownikiem zaworu i pompą obiegową w tym obwodzie. Fx31 współpracuje z zewnętrznym termostatem pokojowym, lub czujnikiem pokojowym. Posiada funkcje przeciwdziałającą zastaniu pompy obiegowej i siłownika zaworu, zamrożeniu i przegrzaniu wody w instalacji, które uruchamiają w odpowiednim czasie pompę obiegową i siłownik zaworu. Dane techniczne Zasilanie 230V ± 10%, 50 Hz Moc pobierana przez regulator 2 W Max. obciążenie obwodów siłownika 100 W; 0,5 A / 230V Max. obciążenie obwodu pompy c.o. 100 W; 0,5 A Zabezpieczenie sterownika WTA-T 1,25A 250V 5x20mm Stopień ochrony IP20 Temperatura otoczenia C Temperatura składowania C Wilgotność względna 5-80 % bez kondensacji pary Masa regulatora 0,7 kg 3

4 III. Instrukcja montażu Uwaga: Wszelkie prace monterskie należy wykonywać przy odłączonym zasilaniu sterownika. Montaż powinna przeprowadzić osoba z odpowiednimi uprawnieniami elektrycznymi zgodnie z poniższą instrukcją i obowiązującymi normami. Zalecamy uważnie przeczytać instrukcję montażu i obsługi sterownika. Producent nie ponosi odpowiedzialności za uszkodzenia sterownika i elementów instalacji powstałych w wyniku niewłaściwego montażu, lub eksploatacji niezgodnej z przeznaczeniem wyrobu. 1. Montaż mechaniczny Sterownik należy zamontować w miejscu zapewniającym bezpieczeństwo użytkowania, oraz łatwy dostęp użytkownika. W komplecie ze sterownikiem znajdują się dwa wkręty z kołkami rozporowymi do montażu na ścianie. 2. Montaż elektryczny Przeprowadzić według następującej kolejności: a) podłączyć przewód siłownika do odpowiednich zacisków w puszcze przyłączeniowej sterownika: żyłę ochronną siłownika połączyć z żyłą żółto-zieloną sterownika żyłę wspólną zaworu połączyć z żyłą szarą sterownika żyłę zamykającą zawór połączyć z żyłą brązową sterownika żyłę otwierającą zawór połączyć z żyłą czarną sterownika b) podłączyć przewód zasilający pompę obiegową c.o. do odpowiednich zacisków pompy c.o.: żyłę żółto-zieloną do zacisku zera ochronnego pompy c.o. żyłę brązową do zacisku (L) zasilania pompy c.o. żyłę niebieską do zacisku (N) zasilania pompy c.o. c) Zainstalować czujnik temperatury wody zasilającej- przymocować do rury zasilającej przed zaworem zapewniając trwałe mocowanie i dobry kontakt temperaturowy czujników z rurą. d) Zainstalować czujnik temperatury obwodu- przymocować do rury zasilającej za pompą zaworu zapewniając trwałe mocowanie i dobry kontakt temperaturowy czujników z rurą. e) podłączyć wtyczkę sieciową sterownika do gniazda zasilającego z podłączonym zerem ochronnym. Uwaga: Ze względu na bezpieczeństwo użytkowania, ochronę przeciw porażeniową, oraz zakłócenia sieci energetycznej mające wpływ na poprawną pracę sterownika wymagane jest podłączenie sterownika tylko do gniazda z 4

5 Rysunek 1. Opis wyprowadzeń sterownika. podłączonym przewodem zero-ochronnym. 5

6 6 Rysunek 2. Wymiary obudowy do montażu.

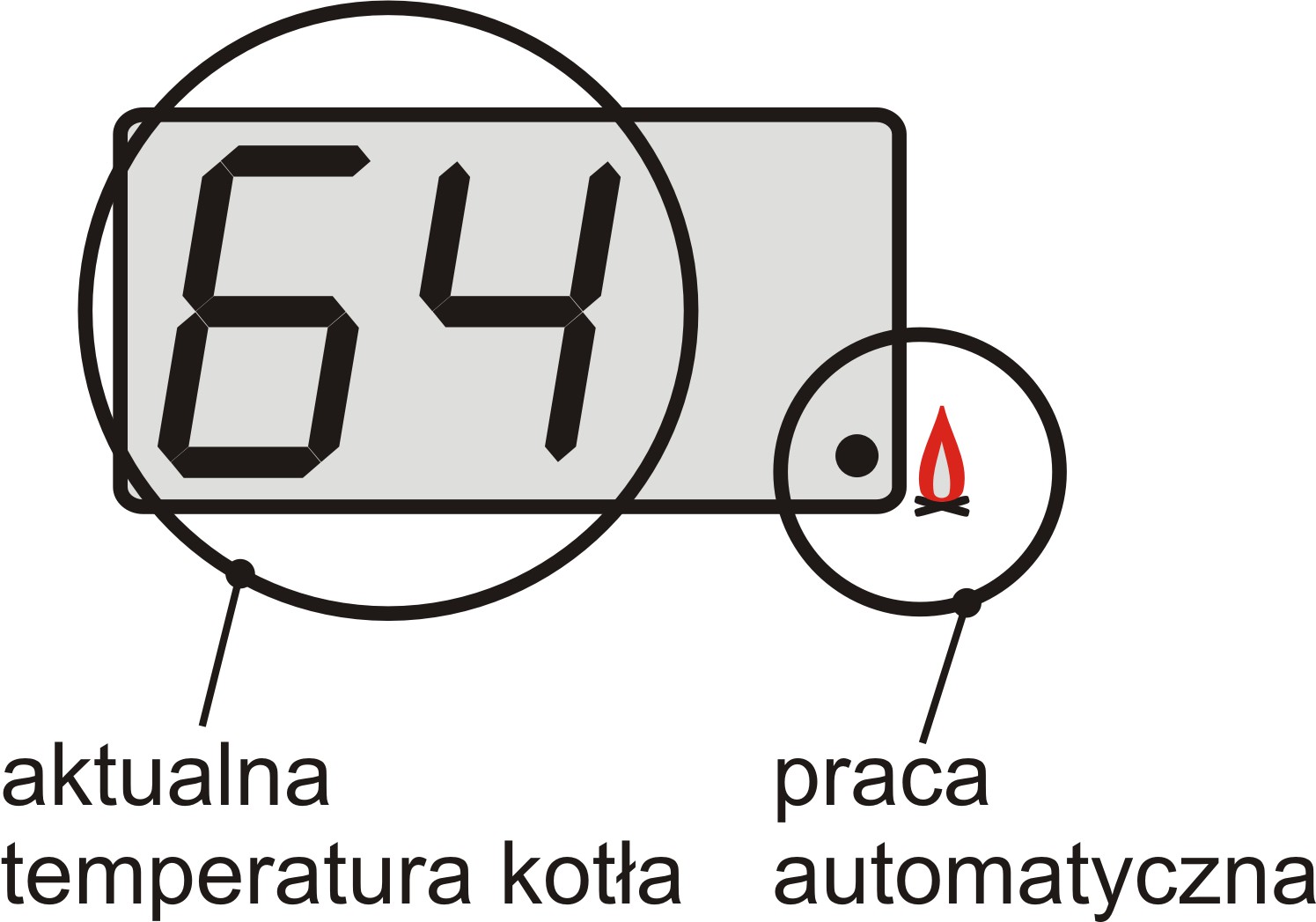

7 IV. Obsługa sterownika 1. Widok panelu sterowania. Praca pompy C.O Otwieranie zaworu Zamykanie zaworu Wyświetlacz LED 3-cyfrowy Stan pracy Włącznik główny Wejście do MENU Start automatu. Zwiększa nastawę. Parkowanie. Zmniejsza nastawę. 2. Uruchomienie i zatrzymanie regulacji. Podłącz sterownik do sieci i uruchom go głównym włącznikiem. Wciśnij klawisz. Zapali się kropka w prawym rogu wyświetlacza przy ikonie informująca o włączeniu pracy automatycznej. Jeśli została osiągnięta temperatura załączenia pompy to uruchomiona zostanie pompa. Siłownik będzie otwierany lub zamykany w zależności od temperatury wody w obiegu i temperatury zadanej lub temperatury pomieszczenia. Wciśnięcie klawisza powoduje wyłączenie pompy i wprowadzenie siłownika w stan parkowania. Zgaśnie kropka przy ikonie informująca o pracy automatycznej. Sterownik pozostawiony w tym stanie będzie reagował na stany awaryjne i okresowe włączanie urządzeń ochraniające przed zastaniem. 3. Parametry sterownika. W ekranie głównym wyświetlana jest aktualna temperatura wody obwodzie na przemian z aktualną temperaturą pomieszczenia (jeśli jest podłączony czujnik pokojowy). Zapalona kropka w dolnym prawym rogu wyświetlacza 7

8 sygnalizuje pracę automatyczną. a) Parametry podstawowe Wciśnięcie klawisza powoduje wejście do menu parametrów. Wyświetlony zostanie pierwszy parametr (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza.po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynności zostanie przywrócony ekran główny. Par. Nazwa parametru menu podstawowego 0. Temperatura zadana pokojowa - określa do jakiej temperatury ma być dogrzewane pomieszczenie kontrolowane przez czujnik pokojowy. Parametr dostępny tylko z podpiętym czujnikiem pokojowym Fenix. 1. Temperatura zadana - określa jaka temperatura będzie stabilizowana w obwodzie grzewczym za zaworem mieszającym. 2. Temperatura załączenia pompy C.O. - określa przy jakiej aktualnej temperaturze zasilania zostanie załączona pompa obiegowa zaworu. Wyłączenie tej pompy następuje zawsze 3 C poniżej ustawionej temperatury załączenia. 3. Czas ruchu zaworu - określa przez ile sekund będzie pracował zawór po każdym załączeniu. Zakres nastaw C C C 1 20 s 8 b) Parametry zaawansowane Ponowne uruchomienie sterownika z wciśniętym klawiszem powoduje wejście do menu z zaawansowanymi parametrami. Prawidłowe wejście do menu zaawansowanego sygnalizowane jest mruganiem wszystkich trzech kontrolek z lewej strony wyświetlacza. Wyświetlony zostaje od razu pierwszy parametr z listy (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza. Po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynność zostanie przywrócony ekran główny, oraz z powrotem ukryte menu zaawansowane.

9 Par. Nazwa parametru menu zaawansowanego 1. Maksymalny czas przerwy - określa maksymalną przerwę postoju siłownika w trakcie regulacji temperatury. 2. Zakres automatycznej regulacji - określa ile C przed temperaturą zadaną siłownik ma zacząć regulować przerwy ruchów siłownika. Im bliżej będzie temperatury zadanej tym przerwy będą dłuższe. 3. Rodzaj pracy zaworu mieszającego - wybranie odpowiedniego parametru dopasowuje pracę sterownika do danego typu obwodu grzewczego: grzejnikowego- 1, podłogowego- 2, na powrocie Współpraca z czujnikiem pokojowym - jeżeli do sterownika podłączony został klasyczny termostat pokojowy to należy ustawić wartość 1, jeżeli czujnik Fenix to należy ustawić wartość 2. Dla pracy bez regulacji dodatkowej należy ustawić wartość Stany awaryjne. Sygnalizacja "Er1" sygnał dźwiękowy "Er7" sygnał dźwiękowy "Er8" sygnał dźwiękowy Temp. > 90 C sygnał dźwiękowy Temp. < 6 C Nie uruchamia się sterownik Opis Zakres nastaw 6 30 x10 s 1 30 C 1 grzejnikowy 2 podłogowy 3 na powrocie 0 brak 1 termostat 2 czujnik Fenix Uszkodzenie czujnika temperatury obwodu. Siłownik parkuje. Pracuje pompa. Należy wymienić czujnik, aby wznowić dalszą prawidłową pracę. Uszkodzenie czujnika temperatury zasilania. Siłownik pracuje bez zmian. Należy wymienić czujnik. Uszkodzenie czujnika pokojowego. Siłownik pracuje bez zmian. Należy wymienić czujnik. Przegrzanie. Woda w obiegu osiągnęła zbyt wysoką wartość. Zawór zostaje otwarty do poziomu max. dopuszczalnej temperatury. Pracuje pompa. Należy jak najszybciej schłodzić źródło zasilania. Zamarzanie. Zbyt niska temperatura wody w obiegu. Zostaje włączona pompa. Wymuszenie obiegu wody powoduje opóźnienie w zamarznięciu i uszkodzeniu instalacji c.o. Brak zasilania. Sprawdź wkładkę bezpiecznikową. Jeżeli jest przepalona należy ją wymienić na nową (1szt. jest w komplecie ze sterownikiem). 5. Regulacja za pomocą czujnika pomieszczenia. Sterownik Fx31 za pomocą czujnika umieszczonego w pomieszczeniu stabilizuje w nim zadaną temperaturę ustawiając zawór w 9

10 odpowiednim położeniu. Aktualna temperatura w pomieszczeniu ma bezpośredni wpływ na położenie zaworu z siłownikiem. Taki układ pozwala stabilnie i dokładnie utrzymywać żądaną temperaturę w danym obiekcie. 6. Współpraca z termostatem pokojowym. Sterownik Fx31 przystosowany jest do współpracy z termostatem pokojowym wysyłającym do sterownika informację o dogrzewaniu (styki termostatu zwarte), lub informację o zakończeniu grzania (styki termostatu rozwarte). Stan styków termostatu zwarte rozwarte Reakcja sterownika Fx31 - utrzymywanie temperatury zadanej kotła zgodnie z Par.1 (par.podstawowe) - praca pompy c.o. zgodnie z Par.2 (par.podstawowe) - parkowanie zaworu (do całkowitego zamknięcia) - praca pompy c.o. zgodnie z Par.2 (par.podstawowe) 7. Zabezpieczenie przed zastaniem pompy c.o i siłownika. Sterownik Fx31 posiada zabezpieczenie zmniejszające ryzyko zablokowania się pompy c.o. i siłownika w skutek długiego postoju. Włączony sterownik pozostawiony w parkowaniu uruchomi pompę c.o. raz w tygodniu na okres 30s. 10

11 I. Warunki gwarancji Karta gwarancyjna str.1/2 1. Firma "Fenix" Skowroński Krzysztof udziela Nabywcy gwarancji na bezawaryjne działanie urządzenia na okres 24 miesięcy od daty sprzedaży, lecz nie więcej niż 36 miesięcy od daty produkcji. 2. Producent zapewnia serwis gwarancyjny i pogwarancyjny pod adresem: "Fenix" Skowroński Krzysztof, ul. Jasna 36, Witkowo. 3. Koszty dostarczenia urządzenia do punktu serwisowego, oraz koszty przesyłki zwrotnej ponosi Nabywca. 4. Do przesyłki należy dołączyć kartę gwarancyjną, dowód zakupu, opis usterki, adres wysyłki zwrotnej i telefon kontaktowy. 5. Karta gwarancyjna bez dołączonego dowodu zakupu (paragon, faktura), daty sprzedaży, podpisu i pieczątki sprzedawcy jest nieważna. 6. Zerwanie plomby umieszczonej na obudowie wyrobu wiąże się z utratą gwarancji. 7. Wady i uszkodzenia ujawnione w okresie gwarancyjnym z winy producenta będą bezpłatnie usuwane w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia wyrobu do punktu serwisowego. 8. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika, wskutek niewłaściwej eksploatacji, dokonywania przeróbek i napraw poza serwisem, wyładowań atmosferycznych, wszelkich uszkodzeń termicznych i mechanicznych z przyczyn niezależnych. 9. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowego podłączenia urządzenia, podłączenia odbiorników o parametrach przekraczających dopuszczalne przez producenta, lub wskutek zwarć powstałych na podłączonych odbiornikach. II. Karta napraw gwarancyjnych Data Zakres reklamacji Podpis/Pieczątka 11

12 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Karta gwarancyjna str. 2/2 Sterownik siłownika zaworu Fx31 Nr fabryczny: Fx31/ _ Data produkcji: - - pieczątka i podpis producenta Data sprzedaży: - - pieczątka i podpis sprzedawcy "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel ,
