Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Fx42

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Fx42"

Transkrypt

1 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Instrukcja obsługi i montażu Sterownik Pracy Kotła C.O. Fx42 sterowanie wentylatorem, pompą obiegową c.o., pompą ładującą c.w.u. Płynna regulacja obrotów wentylatora. Automatyczne sterowanie nadmuchem kotła. Automatyczne wygaszanie kotła. Obsługa c.w.u. z priorytetem i funkcją lato/zima Szereg funkcji zabezpieczających kocioł i instalację. Współpraca z termostatem pokojowym. Fx Fx "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel , v.3/2014

2 I. Zasady bezpieczeństwa 1. Przed zainstalowaniem regulatora należy dokładnie przeczytać instrukcję obsługi i montażu regulatora, oraz zapoznać się z warunkami gwarancji. Nieprawidłowy montaż, użytkowanie, oraz obsługa regulatora powoduje utratę gwarancji. 2. Wszelkie prace montażowe mogą odbywać się tylko i wyłącznie przy odłączonym napięciu zasilania i wyjętej wtyczce zasilającej z gniazdka. 3. Montaż mechaniczny i elektryczny powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 4. Nie wolno montować i użytkować regulatora z obudową uszkodzoną mechanicznie, ponieważ występuje ryzyko porażenia prądem. 5. Instalacja, w której pracuje regulator powinna być zabezpieczona bezpiecznikami odpowiednimi do stosowanych obciążeń. 6. Przed pierwszym uruchomieniem należy sprawdzić czy podłączenia są zgodne z instrukcją obsługi i montażu, oraz czy napięcie zasilające regulator spełnia wszelkie wymogi. 7. Wszelkich napraw regulatorów może dokonywać wyłącznie serwis producenta. Dokonywanie napraw regulatora przez osoby nieupoważnione powoduje utratę gwarancji. 8. Regulator nie jest elementem bezpieczeństwa! W układach, w których zachodzi ryzyko wystąpienia szkód w wyniku awarii automatyki konieczne jest stosowanie dodatkowych zabezpieczeń posiadających odpowiednie atesty. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez regulatora. Informacja o utylizacji odpadów elektronicznych Dbałość o środowisko naturalne jest dla naszej firmy bardzo ważną sprawą. Produkcja urządzeń elektronicznych zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z powyższym nasza firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu wspólnie pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Opakowania kartonowe prosimy przekazywać do punktu zbiórki makulatury. 2

3 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku, w którym występują suche zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji, której należy się spodziewać (3 stopień zanieczyszczenia wg PN-EN ). Jednak z uwagi na niebezpieczeństwo zapalenia się pyłu węglowego regulator należy umieścić w obudowie pyłoszczelnej a w przypadku stosowania obudowy niechroniącej przed dostępem pyłu użytkować w środowisku, w którym pyły palne nie występują lub są na bieżąco usuwane. Regulator nie może być narażony na działanie wody, nie dopuszcza się również użytkowania go w warunkach wystąpienia kondensacji pary wodnej. Temperatura otoczenia regulatora nie powinna przekraczać zakresu C. II. Opis urządzenia. Sterownik Pracy Kotła Fx42 jest urządzeniem przeznaczonym do regulacji temperatury wody w płaszczu kotła poprzez sterowanie wentylatorem, pompą obiegową centralnego ogrzewania, oraz pompą ładującą zasobnik wody użytkowej. Sterownik Fx42 pozwala m.in. na płynną regulację obrotów wentylatora, zmianę nastaw pompy c.o i c.w.u., oraz czasu automatycznego wygaszania ustawianych parametrami w menu. Fx42 współpracuje z zewnętrznym termostatem pokojowym. Posiada funkcje przeciwdziałającą zastaniu pompy c.o., zamrożeniu i przegrzaniu wody w instalacji, które uruchamiają w odpowiednim czasie pompę c.o.. Wyłącznik termiczny odcinający zasilanie wentylatora dodatkowo zabezpiecza przed przegrzaniem wody w kotle. Dane techniczne Zasilanie Moc pobierana przez regulator Max. obciążenie obwodu wentylatora Max. obciążenie obwodu pompy c.o. Max. obciążenie obwodu pompy c.w.u. Zabezpieczenie sterownika Stopień ochrony 230V ± 10%, 50 Hz 2 W 100 W; 0,5 A 100 W; 0,5 A 100 W; 0,5 A WTA-T 2A 250V 5x20mm IP20 Temperatura otoczenia C Temperatura składowania C Wilgotność względna Masa regulatora 5-80 % bez kondensacji pary 0,8 kg 3

4 III. Instrukcja montażu Uwaga: Wszelkie prace monterskie należy wykonywać przy odłączonym zasilaniu sterownika. Montaż powinna przeprowadzić osoba z odpowiednimi uprawnieniami elektrycznymi zgodnie z poniższą instrukcją i obowiązującymi normami. Zalecamy uważnie przeczytać instrukcję montażu i obsługi sterownika. Producent nie ponosi odpowiedzialności za uszkodzenia sterownika i elementów instalacji powstałych w wyniku niewłaściwego montażu, lub eksploatacji niezgodnej z przeznaczeniem wyrobu. 1. Montaż mechaniczny Sterownik należy zamontować w miejscu zapewniającym bezpieczeństwo użytkowania, oraz łatwy dostęp użytkownika. W komplecie ze sterownikiem znajdują się dwa wkręty z kołkami rozporowymi do montażu na ścianie. 2. Montaż elektryczny Przeprowadzić według następującej kolejności: a) podłączyć przewód zasilający wentylator do odpowiednich zacisków wentylatora: żyłę żółto-zieloną do zacisku zera ochronnego silnika wentylatora żyłę brązową do zacisku (L) zasilania silnika wentylatora żyłę niebieską do zacisku (N) zasilania silnika wentylatora b) podłączyć przewody zasilające pompy: obiegową c.o. i ładującą c.w.u. do odpowiednich zacisków w puszkach pomp: żyłę żółto-zieloną do zacisku zera ochronnego pompy żyłę brązową do zacisku (L) zasilania pompy żyłę niebieską do zacisku (N) zasilania pompy c) Zainstalować czujnik kotła i wyłącznik termiczny w studzience pomiarowej kotła, lub przymocować do rury zasilającej zapewniając trwałe mocowanie i dobry kontakt temperaturowy czujników z rurą. d) Zainstalować czujnik c.w.u. w przewidzianym do tego miejscu zasobnika ciepłej wody. e) podłączyć wtyczkę sieciową sterownika do gniazda zasilającego z podłączonym zerem ochronnym. Uwaga: Ze względu na bezpieczeństwo użytkowania, ochronę przeciw porażeniową, oraz zakłócenia sieci energetycznej mające wpływ na poprawną pracę sterownika wymagane jest podłączenie sterownika tylko do gniazda z podłączonym przewodem zero-ochronnym. 4

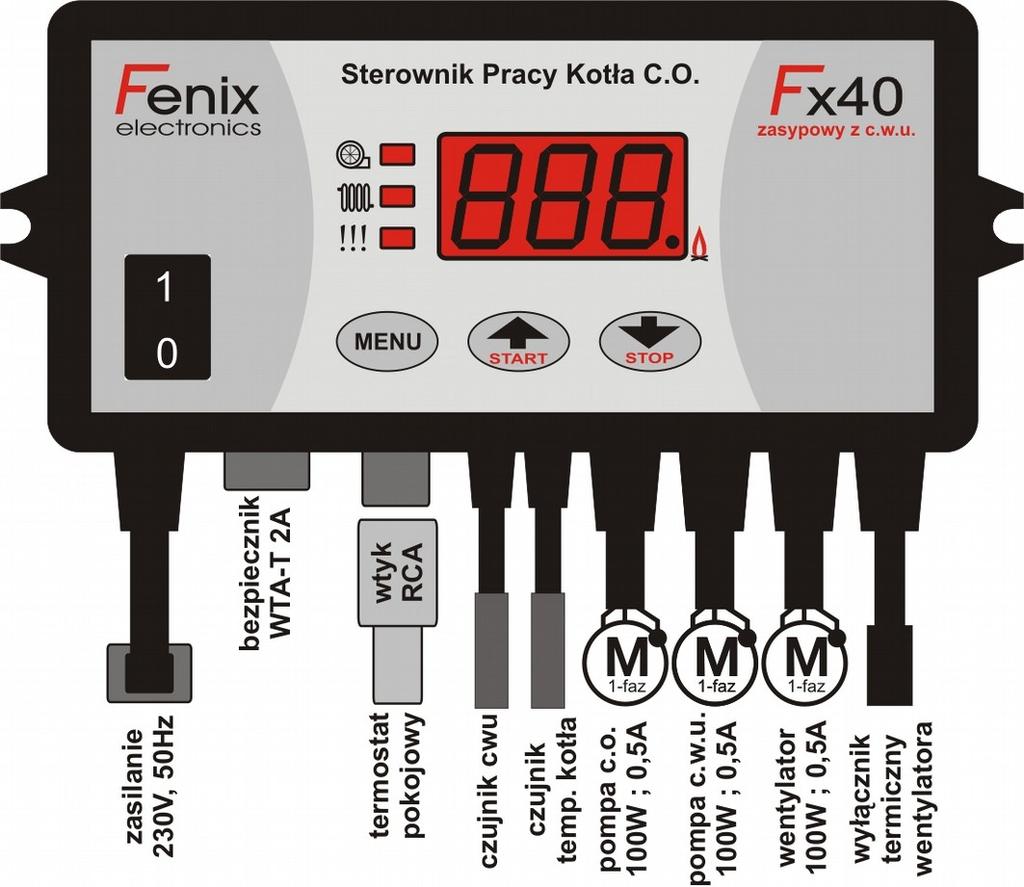

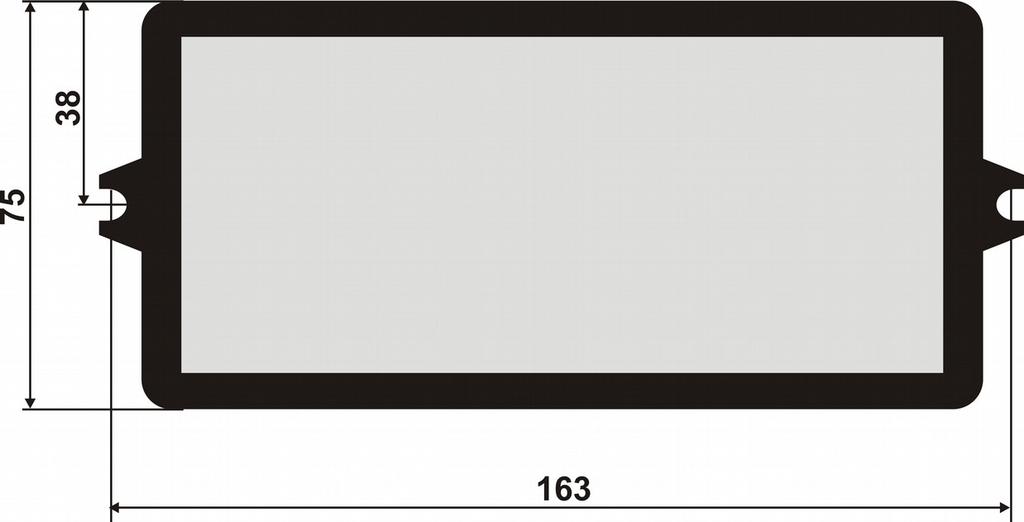

5 Rysunek 1. Opis wyprowadzeń sterownika. Rysunek 2. Wymiary obudowy do montażu. 5

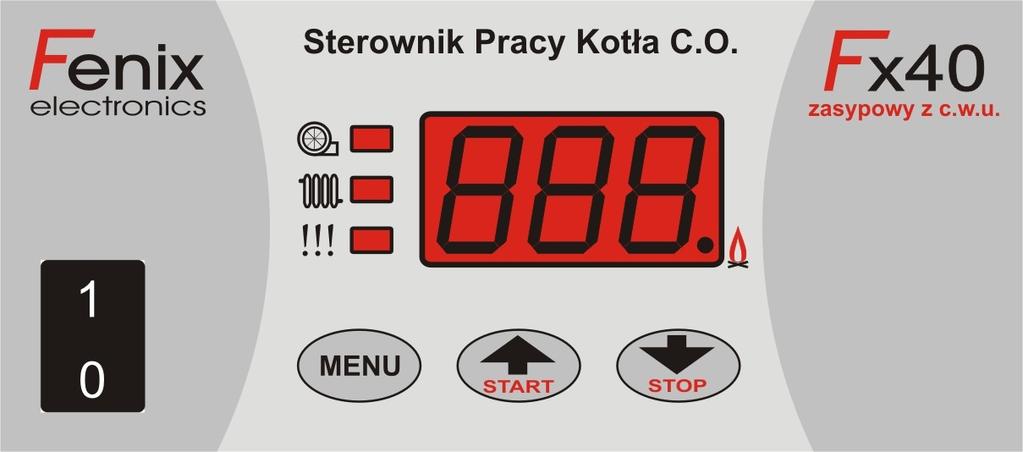

6 IV. Obsługa sterownika 1. Widok panelu sterowania. Praca wentylatora Praca pompy C.O. Praca pompy c.w.u. Wyświetlanie temp. kotła i temp. c.w.u. Stan pracy Włącznik główny Wejście do MENU Rozruch kotła. Zwiększa nastawę. Wygaszenie kotła. Zmniejsza nastawę. 2. Rozpalanie i wygaszanie kotła. Podłącz sterownik do sieci i uruchom go głównym włącznikiem. Zasyp kocioł opałem i rozpal palenisko. Wciśnij klawisz. Zapali się kropka w rogu wyświetlacza przy ikonie informująca o włączeniu pracy automatycznej. Uruchomiony zostanie wentylator. Po osiągnięciu odpowiedniej temperatury włączy się pompa c.o.. Wyłączy się po spadku temperatury poniżej progu załączenia minus 3 C. Po osiągnięciu temperatury zadanej sterownik przejdzie w podtrzymanie. Wentylator zostanie wyłączony i uruchamiany będzie tylko na przedmuchy. W przypadku wypalenia się opału i spadku temperatury na kotle sterownik po określonym czasie automatycznie przejdzie do wygaszania. Będzie informować o tym mruganie kontrolki i komuniikat na wyświetlaczu Er3. Wciśnięcie klawisza powoduje wyłączenie wentylatora i wprowadzenie kotła w wygaszanie. Zgaśnie kropka przy ikonie informująca o pracy automatycznej. 6

7 3. Parametry sterownika. W ekranie głównym wyświetlana jest na przemian aktualna temperatura wody w kotle (przez 20s)i aktualna temperatura wody użytkowej (przez 5s). Zapalona kropka w dolnym prawym rogu wyświetlacza sygnalizuje pracę automatyczną sterownika dogrzewanie, lub podtrzymanie. Mrugająca kropka oznacza automatyczne wygaszanie. a) Parametry podstawowe Wciśnięcie klawisza menu parametrów. powoduje wejście do Wyświetlony zostanie pierwszy parametr (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza.po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynności zostanie przywrócony ekran główny. Par. Nazwa parametru menu podstawowego 0. Temperatura zadana pokojowa - określa do jakiej temperatury ma być dogrzewane dane pomieszczenie sterowane przez zdalny panel Fenix. Parametr dostępny tylko w sterownikach w wersji Fx z podpiętym panelem Fenix. (patrz pkt 7) 1. Temperatura zadana kotła - określa do jakiej temperatury ma być dogrzewany kocioł. W trakcie dogrzewania wentylator pracuje cały czas z mocą jak w Par.2, lub regulowaną automatycznie wg. Par.4 menu zaawansowanego. Po przekroczeniu temperatury zadanej kocioł przechodzi w podtrzymanie, a wentylator uruchamia się tylko na czas przedmuchów jak w Par.3 2. Moc dmuchawy - określa z jaką mocą pracuje wentylator w trakcie dogrzewania i podtrzymania temperatury kotła. Moc dmuchawy jest to przedział od min. obr. do max. obr. wentylatora ustawianych w parametrach zaawansowanych. 3. Przerwa przedmuchu w PODTRZYMANIU - określa co ile minut załączy się wentylator w podtrzymaniu aby przepalić nagromadzone w komorze spalania gazy. Odpowiednio ustawiona długość przerwy zapobiega powstawaniu wybuchów gazów w komorze spalania. 4. Temperatura załączenia pompy C.O. - określa przy jakiej aktualnej temperaturze kotła zostanie załączona pompa obiegowa c.o.. Wyłączenie tej pompy następuje zawsze 3 C poniżej ustawionej temperatury załączenia. Zakres C C 1 99 % 1 20 min C 7

8 5. Temperatura zadana c.w.u. - określa do jakiej temperatury ma być dogrzewany zbiornik ciepłej wody użytkowej. Po przekroczeniu temperatury zadanej c.w.u. pompa ładująca c.w.u. zostanie wyłączona. Po spadku temperatury poniżej zadanej pompa c.w.u. zostanie ponownie załączona. 6. Tryb pracy pomp c.o i c.w.u. - określa czy program stabilizuje temperatury w obwodzie c.o. I c.w.u., załączone są wtedy pompy c.o i c.w.u (tzw. tryb "zima"), czy stabilizuje tylko temperaturę w obwodzie c.w.u., załączana jest tylko pompa c.w.u., pompa c.o. jest wyłączona (tzw. tryb "lato") C 0 c.o.+ c.w.u. 1 tylko c.w.u. b) Parametry zaawansowane Ponowne uruchomienie sterownika z wciśniętym klawiszem powoduje wejście do menu z zaawansowanymi parametrami. Prawidłowe wejście do menu zaawansowanego sygnalizowane jest mruganiem wszystkich trzech kontrolek z lewej strony wyświetlacza. Wyświetlony zostaje od razu pierwszy parametr z listy (numer parametru zawsze mruga). Klawiszami można zmienić wartość tego parametru. Aby przejść do kolejnego parametru należy wcisnąć klawisz. Zmiana parametrów zostaje zapisywana po każdorazowym naciśnięciu klawisza. Po przejściu klawiszem przez wszystkie parametry, lub po 20 sekundach bezczynność zostanie przywrócony ekran główny, oraz z powrotem ukryte menu zaawansowane. 8 Par. Nazwa parametru menu zaawansowanego 1. Opóźnienie powrotu z PODTRZYMANIA - określa o ile C w stosunku do temperatury zadanej zostanie opóźnione przejście z podtrzymania do dogrzewania. 2. Obroty minimalne wentylatora - określa z jakimi minimalnymi obrotami uruchomi się wentylator. Nigdy też nie będzie pracował poniżej tej wartości. 3. Obroty maksymalne wentylatora - określa do jakich maksymalnych obrotów może pracować wentylator. 4. Zakres automatycznej regulacji wentylatora - określa ile C przed temperaturą zadaną wentylator ma zacząć obniżać obroty. Im bliżej będzie temperatury zadanej tym obroty wentylatora będą mniejsze. 5. Czas przedmuchu w PODTRZYMANIU - określa przez ile sekund będzie pracował wentylator w trakcie przedmuchu. 6. Moc przedmuchu w PODTRZYMANIU - określa z jaką mocą realizowane są przedmuchy w podtrzymaniu. Moc przedmuchu w PODTRZYMANIU jest to wartość z przedziału od min. obr. do max. obr. wentylatora ustawianych w parametrach zaawansowanych. 7. Czas do automatycznego wygaszenia kotła - określa po ilu minutach kocioł przejdzie do automatycznego wygaszania Zakres 1 10 C % (min. obr +1) 99 % 0 10 C 1 30 s 1 99 % 1 30 x10

9 (wyłączając wentylator). Warunkiem rozpoczęcia odliczania czasu wygaszania jest spadek temperatury na kotle poniżej temperatury wyłączenia pompy c.o. Funkcja ta jest blokowana przez pierwsze 3 godziny po włączeniu w pracę automatyczną. 8. Współpraca z czujnikiem pokojowym - jeżeli do sterownika podłączony został klasyczny termostat pokojowy to należy ustawić wartość 1, jeżeli panel zdalny Fenix z włączoną regulacją temperatury pomieszczenia to należy ustawić wartość 2. Przy braku podłączonego jakiegokolwiek termostatu należy ustawić wartość Minimalna temperatura zadana - określa jaka minimalna temperatura zadana może być ustawiona w Par.1 parametrach podstawowych. A. Opóźnienie załączenia pompy c.w.u. - określa o ile stopni musi spaść temperatura w zbiorniku c.w.u., aby pompa ładująca c.w.u. ponownie się załączyła. b. Pierwszeństwo dogrzewania c.w.u. - włączone pierwszeństwo c.w.u. wymusza dogrzanie w pierwszej kolejności zbiornika c.w.u. poprzez wyłączenie pompy obiegowej c.o. i utrzymywanie temperatury na kotle nie mniejszej niż temperatura zadana c.w.u C. Przy wyłączonym pierwszeństwie c.w.u. realizowane jest równoczesne dogrzewanie c.o i c.w.u. (zadana c.w.u. nie może być wyższa niż zadana kotła). c. Czas KOMUTACJI pompy C.O. - parametr ten jest aktywny w momencie gdy sterownik współpracuje z termostatem pokojowym. Pompa C.O. załącza się na ten czas w cyklu 10 min w celu przemieszania wody w instalacji. min 0 brak 1 termostat 2 panel Fenix C 1 30 C 0 wyłączony 1 włączony 1 10 x 30 s 4. Stany awaryjne. Sygnalizacja Ekran "Er1" sygnał dźwiękowy Ekran "Er2" sygnał dźwiękowy Ekran "Er3" "Er8" sygnał dźwiękowy Temp. > 90 C sygnał dźwiękowy Temp. < 6 C Opis Uszkodzenie czujnika temperatury kotła. Dmuchawa zostaje wyłączona. Pracują tylko pompy c.o. i c.w.u.. Należy wymienić czujnik, aby wznowić dalszą prawidłową pracę. Uszkodzenie czujnika c.w.u. Pompa c.w.u. zostaje wyłączona. Po ponownym uruchomieniu sterownika możliwa jest dalsza praca bez uszkodzonego czujnika (patrz pkt.5). Automatyczne wygaszanie. Komunikat na wyświetlaczu informuje o automatycznym przełączeniu kotła w wygaszanie. Brak zdalnego panelu. W menu zaawansowanym par.6 został ustawiony na wartość "2" i nie zostało nawiązane połączenie ze zdalnym panelem Fenix. Sprawdź połączenie kablowe i ustawienia w zdalnym panelu. Przegrzanie. Woda w kotle, lub zbiorniku c.w.u. osiągnęła zbyt wysoką wartość. Dmuchawa zostaje wyłączona. Pracują tylko pompy c.o. i c.w.u.. Należy jak najszybciej schłodzić kocioł do bezpiecznej temperatury. Zamarzanie. Zbyt niska temperatura wody w kotle, lub zbiorniku c.w.u.. Zostają włączone pompy c.o. i c.w.u. Wymuszenie obiegu wody powoduje opóźnienie 9

10 Nie uruchamia się sterownik w zamarznięciu i uszkodzeniu instalacji c.o. Brak zasilania. Sprawdź wkładkę bezpiecznikową. Jeżeli jest przepalona należy ją wymienić na nową (1szt. jest w komplecie ze sterownikiem). 5. Praca pompy c.w.u. bez czujnika c.w.u.. Jeżeli do sterownika nie został podłączony czujnik c.w.u. Możliwa jest nadal regulacja pompą c.w.u. Parametr Temperatura zadana c.w.u. określa wtedy przy jakiej temperaturze kotła zostanie załączona pompa c.w.u. realizując doładowywanie zasobnika c.w.u. utrzymując w zasobniku taką samą temperaturę jak w kotle. Po spadku temperatury kotła poniżej Temperatury zadanej c.w.u. pompa c.w.u. zostanie wyłączona. 6. Zabezpieczenie przed zastaniem pompy c.o. i c.w.u.. Sterownik Fx42 posiada zabezpieczenie zmniejszające ryzyko zablokowania się pompy c.o. lub c.w.u. w skutek długiego postoju. Włączony sterownik pozostawiony w wygaszaniu uruchomi pompę c.o. i c.w.u. raz w tygodniu na okres 30s. 7. Współpraca z termostatem pokojowym. Sterownik Fx42 przystosowany jest do współpracy z termostatem pokojowym wysyłającym do sterownika informację o dogrzewaniu (styki termostatu zwarte), lub informację o przejściu w podtrzymanie (styki termostatu rozwarte) kotła c.o.. Dodatkowo oprócz zmiany stanu (dogrzewanie, podtrzymanie) sterownik Fx42 włącza /wyłącza pompę obiegową c.o. oraz zmienia nastawę temperatury zadanej. Stan styków termostatu zwarte rozwarte Reakcja sterownika Fx42 - utrzymywanie temperatury zadanej kotła zgodnie z Par.1 (par. podstawowe) - praca pompy c.o. zgodnie z Par.4 (par. podstawowe) - utrzymywanie minimalnej temperatury zadanej kotła zgodnie z Par.8 (par. zaawansowane) - wyłączenie pompy c.o. (oprócz stanów awaryjnych) Współpraca ze zdalnym panelem Fenix (tylko wersja ). Sterownik Fx42 (wersja Fx42.2.1) przystosowany do współpracy

11 z dodatkowym zdalnym panelem Fenix można łatwo rozbudować o nowe możliwości: zdalną kontrolę nad kotłem, oraz stabilizację temperatury pokojowej. Regulacja parametrów może odbywać się wtedy z dwóch miejsc jednocześnie. Wszystkie opcje ustawień i podglądu sterownika głównego dostępne są w ten sam sposób na dodatkowym identycznym panelu zdalnym. Wbudowany wewnątrz panelu czujnik mierzy temperaturę otoczenia dając możliwość stabilizacji temperatury pokojowej do poziomu zadanej ustawionej przez użytkownika. 9. Współpraca z wirtualnym zdalnym panelem Fenix (tylko wersja ). Sterownik Fx42 (wersja Fx42.2.1) przystosowany do współpracy z wirtualnym zdalnym panelem Fenix łączy się z komputerem PC za pomocą urządzenia Fenix Hub. Po podłączeniu sprzętu i uruchomieniu na komputerze zdalnego panelu regulacja parametrów może odbywać się jednocześnie z poziomu komputera, sterownika na kotle i np. dodatkowego zdalnego panelu (patrz pkt.7). 11

12 V. Tabele nastaw domyślnych Par. Nazwa parametru menu podstawowego Zakres nastaw 0. Temperatura zadana pokojowa C Temperatura zadana C Moc dmuchawy 1 99 % Przerwa przedmuchu w PODTRZYMANIU 0 60 min Temperatura załączenia pompy C.O C 45 Użytko wnika 5. Temperatura zadana c.w.u C Tryb pracy pomp c.o i c.w.u Par. Nazwa parametru menu zaawansowanego Zakres nastaw Domyślne Domyślne 1. Opóźnienie powrotu z PODTRZYMANIA 1 10 C 3 2. Obroty minimalne wentylatora % Obroty maksymalne wentylatora (min.obr +1) 99 % 4. Zakres automatycznej regulacji wentylatora C 5 5. Czas przedmuchu w PODTRZYMANIU 0 30 s Moc przedmuchu w PODTRZYMANIU 1 99 % Czas do automatycznego wygaszenia kotła 1 30x10 min 8. Współpraca z czujnikiem pokojowym Użytko wnika 9. Minimalna temperatura zadana C 30 A. Opóźnienie załączenia pompy c.w.u C 5 B. Pierwszeństwo dogrzewania c.w.u C. Czas KOMUTACJI pompy C.O

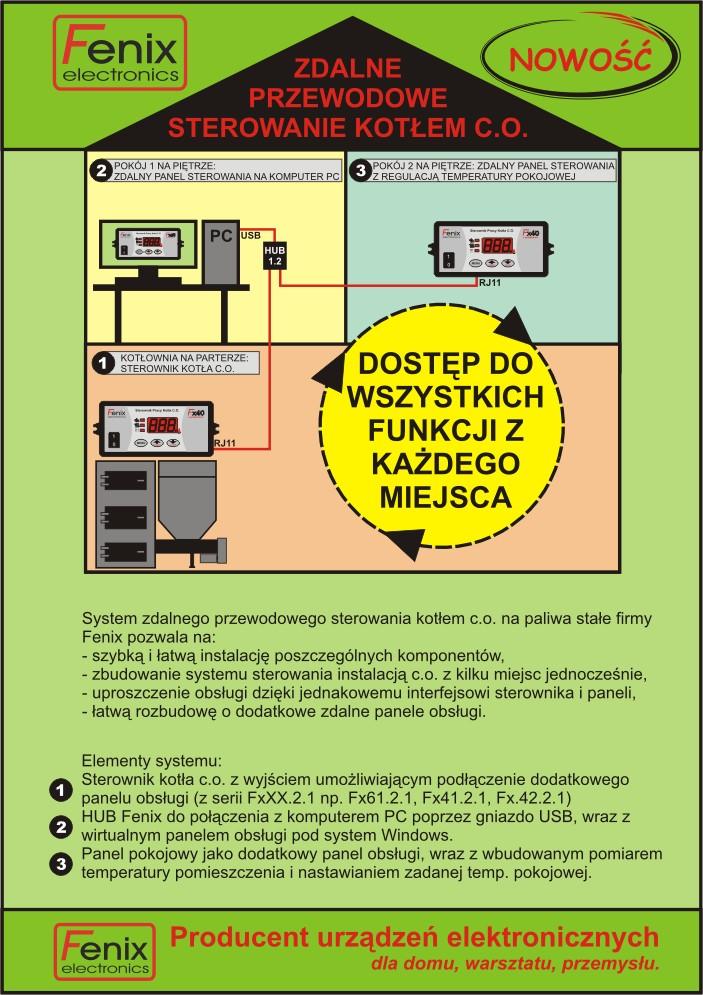

13 VI. Możliwe warianty rozbudowy zdalnego sterowania kotłem 13

14 14

15 I. Warunki gwarancji Karta gwarancyjna str.1/2 1. Firma "Fenix" Skowroński Krzysztof udziela Nabywcy gwarancji na bezawaryjne działanie urządzenia na okres 24 miesięcy od daty sprzedaży, lecz nie więcej niż 36 miesięcy od daty produkcji. 2. Producent zapewnia serwis gwarancyjny i pogwarancyjny pod adresem: "Fenix" Skowroński Krzysztof, ul. Jasna 36, Witkowo. 3. Koszty dostarczenia urządzenia do punktu serwisowego, oraz koszty przesyłki zwrotnej ponosi Nabywca. 4. Do przesyłki należy dołączyć kartę gwarancyjną, dowód zakupu, opis usterki, adres wysyłki zwrotnej i telefon kontaktowy. 5. Karta gwarancyjna bez dołączonego dowodu zakupu (paragon, faktura), daty sprzedaży, podpisu i pieczątki sprzedawcy jest nieważna. 6. Zerwanie plomby umieszczonej na obudowie wyrobu wiąże się z utratą gwarancji. 7. Wady i uszkodzenia ujawnione w okresie gwarancyjnym z winy producenta będą bezpłatnie usuwane w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia wyrobu do punktu serwisowego. 8. Gwarancja nie obejmuje uszkodzeń powstałych z winy użytkownika, wskutek niewłaściwej eksploatacji, dokonywania przeróbek i napraw poza serwisem, wyładowań atmosferycznych, wszelkich uszkodzeń termicznych i mechanicznych z przyczyn niezależnych. 9. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowego podłączenia urządzenia, podłączenia odbiorników o parametrach przekraczających dopuszczalne przez producenta, lub wskutek zwarć powstałych na podłączonych odbiornikach. II. Karta napraw gwarancyjnych Data Zakres reklamacji Podpis/Pieczątka 15

16 PRODUCENT URZĄDZEŃ ELEKTRONICZNYCH Karta gwarancyjna str. 2/2 Sterownik Pracy Kotła C.O. Fx42 Nr fabryczny: Fx42 / _ Data produkcji: - - pieczątka i podpis producenta Data sprzedaży: - - pieczątka i podpis sprzedawcy "Fenix" Krzysztof Skowroński, Witkowo, ul. Jasna 36 tel ,
