PanelView 800. Panele operatorskie dla małych maszyn poziomu komponentowego

Transkrypt

1 PanelView 800 Panele operatorskie dla małych maszyn poziomu komponentowego

2 PanelView 800 Panele operatorskie PanelView 800 Szukając bardziej wydajnych i ekonomicznych paneli operatorskich dla małych maszyn, warto sięgnąć po urządzenia z rodziny Allen-Bradley PanelView 800 firmy Rockwell Automation. Takie cechy, jak szybki procesor, ekran o wysokiej rozdzielczości z podświetleniem LED i wewnętrzna pamięć, czynią z nich rozwiązania produktywne, łatwe w serwisowaniu i objęte kompleksową obsługą jednego dostawcy. Integracja z mikrosterownikami Allen-Bradley będąca preferowaną opcją wdrażania terminali PanelView 800 pozwala na stworzenie optymalnego rozwiązania do sterowania i wizualizacji, które doskonale sprawdzi się w różnych zastosowaniach. Kompaktowe, łatwe w instalacji terminale PanelView 800 oferują wszystkie możliwości, jakich oczekuje się od paneli operatorskich z ekranami o przekątnej od 4 do 10 cali.

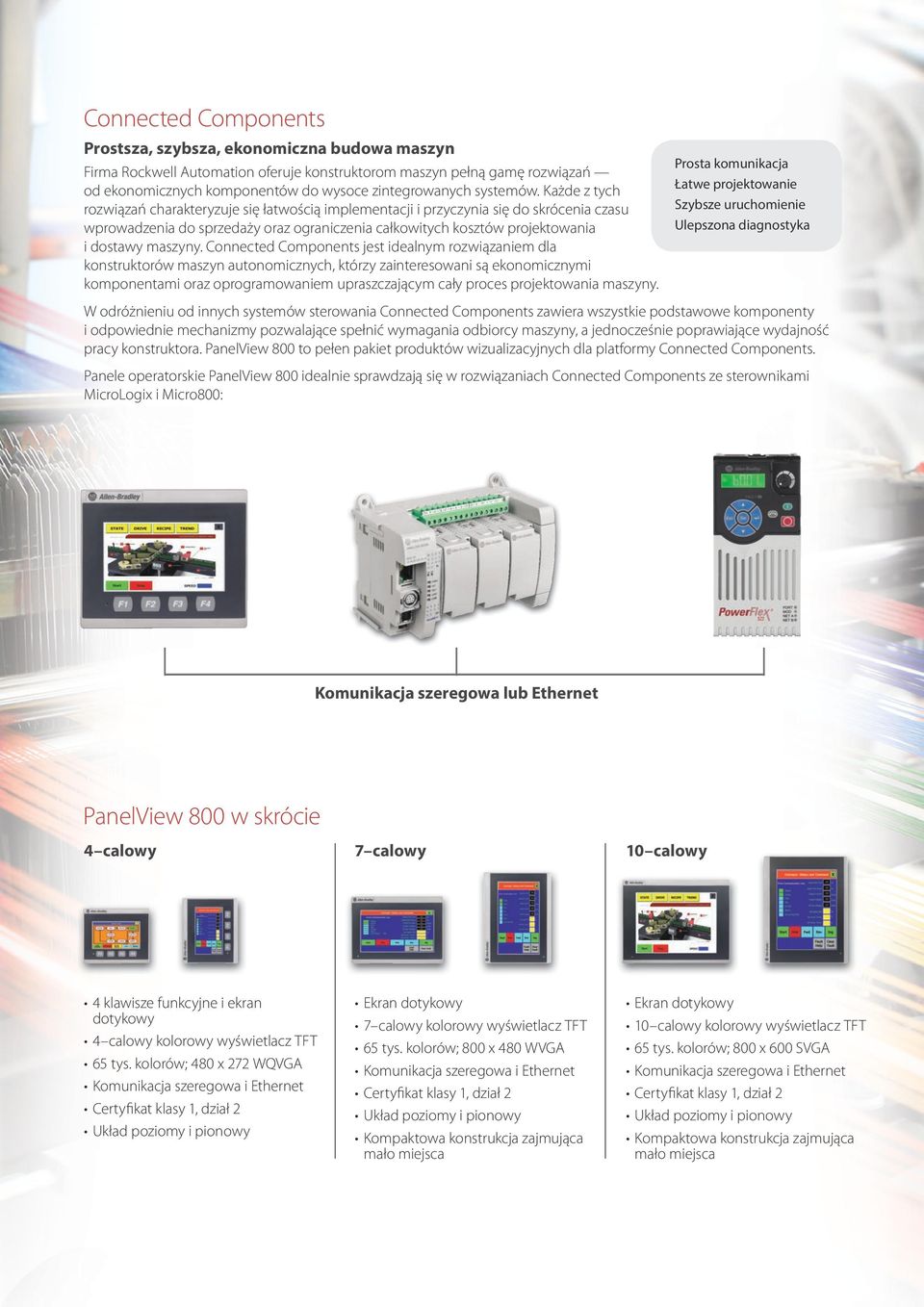

3 Connected Components Prostsza, szybsza, ekonomiczna budowa maszyn Firma Rockwell Automation oferuje konstruktorom maszyn pełną gamę rozwiązań od ekonomicznych komponentów do wysoce zintegrowanych systemów. Każde z tych rozwiązań charakteryzuje się łatwością implementacji i przyczynia się do skrócenia czasu wprowadzenia do sprzedaży oraz ograniczenia całkowitych kosztów projektowania i dostawy maszyny. Connected Components jest idealnym rozwiązaniem dla konstruktorów maszyn autonomicznych, którzy zainteresowani są ekonomicznymi komponentami oraz oprogramowaniem upraszczającym cały proces projektowania maszyny. Prosta komunikacja Łatwe projektowanie Szybsze uruchomienie Ulepszona diagnostyka W odróżnieniu od innych systemów sterowania Connected Components zawiera wszystkie podstawowe komponenty i odpowiednie mechanizmy pozwalające spełnić wymagania odbiorcy maszyny, a jednocześnie poprawiające wydajność pracy konstruktora. PanelView 800 to pełen pakiet produktów wizualizacyjnych dla platformy Connected Components. Panele operatorskie PanelView 800 idealnie sprawdzają się w rozwiązaniach Connected Components ze sterownikami MicroLogix i Micro800: Komunikacja szeregowa lub Ethernet PanelView 800 w skrócie 4 calowy 7 calowy 10 calowy 4 klawisze funkcyjne i ekran dotykowy 4 calowy kolorowy wyświetlacz TFT 65 tys. kolorów; 480 x 272 WQVGA Komunikacja szeregowa i Ethernet Certyfikat klasy 1, dział 2 Układ poziomy i pionowy Ekran dotykowy 7 calowy kolorowy wyświetlacz TFT 65 tys. kolorów; 800 x 480 WVGA Komunikacja szeregowa i Ethernet Certyfikat klasy 1, dział 2 Układ poziomy i pionowy Kompaktowa konstrukcja zajmująca mało miejsca Ekran dotykowy 10 calowy kolorowy wyświetlacz TFT 65 tys. kolorów; 800 x 600 SVGA Komunikacja szeregowa i Ethernet Certyfikat klasy 1, dział 2 Układ poziomy i pionowy Kompaktowa konstrukcja zajmująca mało miejsca

4 Oprogramowanie Oprogramowanie Connected Components Workbench Connected Components Workbench to wspólna platforma programowa obsługująca terminale HMI Allen-Bradley, przemienniki klasy komponentowej, konfigurowalne przekaźniki bezpieczeństwa, układy łagodnego rozruchu, serwonapędy oraz sterowniki Micro800 w małych i samodzielnych maszynach. Wersja standardowa oprogramowania Connected Components Workbench jest dostępna bezpłatnie do pobrania lub na płycie DVD i oferuje wszystkie funkcje niezbędne do konfigurowania i programowania urządzeń. Oprogramowanie nie wymaga licencji aktywującej, co upraszcza jego instalację i utrzymanie. Ponieważ oprogramowanie można zainstalować na dowolnej liczbie komputerów, narzędzia potrzebne do wprowadzania zmian i usuwania błędów maszyny są zawsze pod ręką. Wersja deweloperska zawiera dodatkowe narzędzia, takie jak menedżer archiwizacji projektów oraz narzędzia do obsługi sterowników Micro800, które ułatwiają i usprawniają projektowanie oraz usuwanie błędów systemu sterowania. Konfigurowanie urządzeń Program Workbench udostępnia wspólne środowisko konfiguracji terminali PanelView 800 i następujących urządzeń: sterowników Micro800 ; przemienników PowerFlex serii 4, 520 i 7; serwonapędów Kinetix 3; Oprogramowanie Connected Components Workbench konfigurowalnego programowo przekaźnika bezpieczeństwa Guardmaster 440C-CR30 i przekaźnika bezpieczeństwa MSR57P do monitorowania prędkości; układów łagodnego rozruchu SMC -50 i SMC Flex. Zainstalowany program ControlFLASH umożliwia aktualizację firmware-u PanelView 800 za pośrednictwem sieci EtherNet/IP TM. Program RSLinx Classic umożliwia wyszukiwanie urządzeń i wgrywanie aplikacji. DesignStation Oprogramowanie PanelView 800 DesignStation jest integralną częścią środowiska Connected Components Workbench i oferuje udoskonalony interfejs użytkownika, pozwalający na znacznie szybsze prowadzenie prac projektowych. Dostępne funkcje obejmują: przełączanie między językami Unicode, komunikaty alarmowe i historię alarmów, podstawową obsługę receptur. Wybór platformy i odczyt numeru wersji odbywa się na pulpicie. Przeglądarka tagów umożliwia łatwe odwzorowanie zmiennych Micro800 w trybie offline. Nie jest wymagane ręczne wprowadzanie nazw zmiennych. Katalog zmian pozwala na łatwą migrację aplikacji PanelView Component do PanelView 800. CECHY: Obsługa wielu języków Informacje dla operatora i obsługi technicznej mogą być prezentowane w językach lokalnych, w tym w języku chińskim uproszczonym, francuskim, hiszpańskim, niemieckim, portugalskim i włoskim. Możliwość zmiany formatu liczb, dat i godzin dla poszczególnych regionów/krajów. Alarmowanie Ostrzeganie operatorów za pomocą komunikatów alarmowych zawierających zmienne Przeglądanie stanów alarmów, historii i godzin/dat wystąpienia zdarzeń w urządzeniach nawet po wyłączeniu i ponownym włączeniu zasilania. Receptury Wysyłanie i pobieranie ustawień parametrów w jednej operacji. Zapis receptur w formacie.csv w celu utworzenia kopii zapasowej lub modyfikowania ich w trybie offline. Komunikacja Komunikacja z mikrosterownikami (MicroLogix TM, Micro800 ) i innymi urządzeniami za pomocą protokołów komunikacji szeregowej (RS232, RS422/485) i Ethernet. Do obsługiwanych protokołów warstwy aplikacyjnej należą Modbus RTU i Modbus/TCP. Poziomy i pionowy układ treści na ekranie Obsługa układu poziomego i pionowego. Terminale PanelView 800 Szybki procesor Wyświetlacz o wysokiej rozdzielczości z podświetleniem LED Wbudowana pamięć

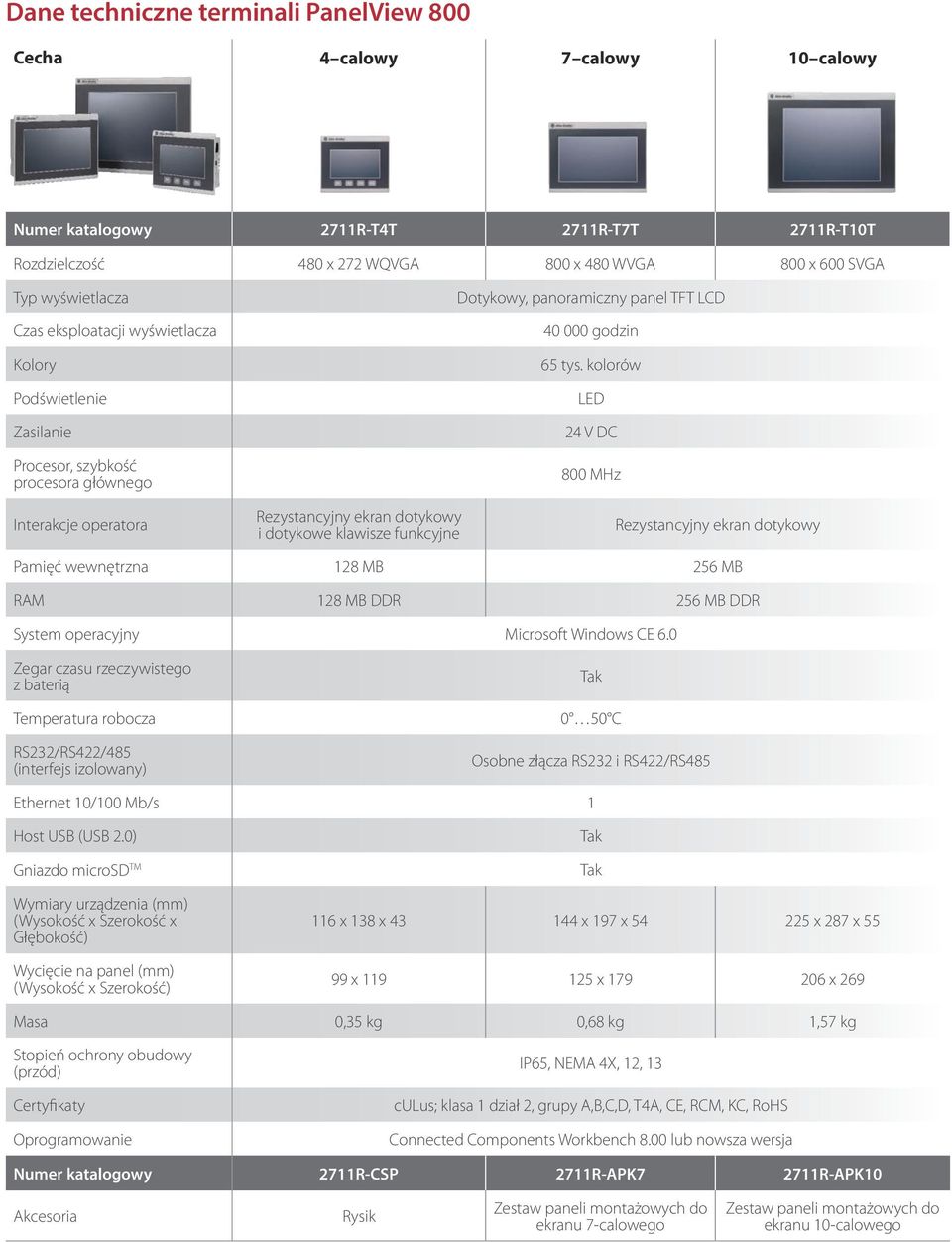

5 Dane techniczne terminali PanelView 800 Cecha 4 calowy 7 calowy 10 calowy Numer katalogowy 2711R-T4T 2711R-T7T 2711R-T10T Rozdzielczość 480 x 272 WQVGA 800 x 480 WVGA 800 x 600 SVGA Typ wyświetlacza Czas eksploatacji wyświetlacza Kolory Podświetlenie Zasilanie Procesor, szybkość procesora głównego Dotykowy, panoramiczny panel TFT LCD godzin 65 tys. kolorów LED 24 V DC 800 MHz Interakcje operatora Rezystancyjny ekran dotykowy i dotykowe klawisze funkcyjne Rezystancyjny ekran dotykowy Pamięć wewnętrzna 128 MB 256 MB RAM 128 MB DDR 256 MB DDR System operacyjny Microsoft Windows CE 6.0 Zegar czasu rzeczywistego z baterią Temperatura robocza RS232/RS422/485 (interfejs izolowany) Tak 0 50 C Osobne złącza RS232 i RS422/RS485 Ethernet 10/100 Mb/s 1 Host USB (USB 2.0) Gniazdo microsd TM Wymiary urządzenia (mm) (Wysokość x Szerokość x Głębokość) Wycięcie na panel (mm) (Wysokość x Szerokość) Tak Tak 116 x 138 x x 197 x x 287 x x x x 269 Masa 0,35 kg 0,68 kg 1,57 kg Stopień ochrony obudowy (przód) Certyfikaty Oprogramowanie IP65, NEMA 4X, 12, 13 culus; klasa 1 dział 2, grupy A,B,C,D, T4A, CE, RCM, KC, RoHS Connected Components Workbench 8.00 lub nowsza wersja Numer katalogowy 2711R-CSP 2711R-APK7 2711R-APK10 Akcesoria Rysik Zestaw paneli montażowych do ekranu 7-calowego Zestaw paneli montażowych do ekranu 10-calowego
