1 Pompy próżniowe Zakres zastosowań Pompy łopatkowe jedno i dwustopniowe ze smarowaniem olejowym to narzędzia do uzyskiwania próżni przez wypompowywanie gazów ze szczelnych zbiorników/układów. Szczególnie nadają się do: budowania nowych oraz serwisowania istniejących układów chłodniczych i klimatyzacyjnych (gazy R12, R22, R134, R407C, R410 jako medium do produkcji chłodu), urządzeń medycznych, maszyn drukarskich, pakowania próżniowego, analizy gazów, formowania plastików na gorąco, ponadto mogą być używane jako pompy wstępne we wszystkich urządzeniach do produkcji wysokiej próżni. Właściwości pomp Zapobieganie powrotu oleju. Kanał dla gazów wstępnych został specjalnie zaprojektowany. Dzięki niemu przemieszczający się olej nie przedostanie się do wypompowywanych zbiorników lub/i układów i nie zanieczyści ich. Zapobieganie wydmuchu par oleju. Oddzielony zbiornik oraz urządzenia separujące na wydechu pompy zapobiegają wydmuchiwaniu/rozbryzgiwaniu oleju. Obudowa ze stopu aluminium W tych pompach próżniowych zastosowana została obudowa ze stopu aluminium. Stopy aluminium wykazują się bardzo dobrą przewodnością cieplną i wytrzymałością. Dzięki temu pompa jest lepiej chłodzona i może pracować długotrwale. Ponadto pompa ma ładniejszy metaliczny wygląd. Indywidualny projekt Elementy elektryczne, mechaniczne i niemechaniczne zostały zaprojektowane od podstaw, co przyczyniło się do stworzenia pomp bardziej kompaktowych, lżejszych i niezawodnych. Wysoki moment rozruchowy Zaprojektowany wysoki moment rozruchowy ułatwia rozruch i zwiększa efektywnośc. Pompa może pracować nawet w niskich temperaturach i przy niskim napięciu. Wymuszony system smarujący (pompy dwustopniowe) Pompy te mają zaimplementowane system smarujący zaprojektowany do dostarczania czystego, przefiltrowanego oleju do wszystkich wewnętrznych łożysk i powierzchni zużywających się, niezależnie od ciśnienia operacyjnego pompy.

2 Niski hałas i wibracje Elastyczne połączenie umieszczone pomiędzy silnikiem i modułem skutkuje super cichą i płynną pracą. Prezentacja części 1.Zawór spuszczania oleju; 2.Zbiornik; 3.Linia poziomu oleju; 4.Separator oleju; 5.Wydech; 6.Korek wlewu oleju; 7.Przyłącze gazowe ssące; 8.Uchwyt; 9.Pokrywa wentylatora; 10.Silnik; 11.Włącznik; 12.Podstawa z nóżkami amortyzującymi. Specyfikacja techniczna Model TW-0.5A TW-1A TW-1.5A TW-2A TW-4A 2TW-0.5C 2TW-1C 2TW-2C 2TW-3C 2TW-4C Zasilanie 230V-50Hz Wydajność [cfm] Wydajność [l/min] Maksymalne Ciśnienie [Pa] 10 0,5 0,067 Prędkość obrotowa (r/min) 1440 Moc [W] Moc [HP] 1/8 1/6 1/4 1/3 1/2 1/4 1/3 1/2 3/4 3/4 Ilość oleju [ml] Wymiary [mm] 247x110x x110x x110x x125x x142x x122x x123x x142x x147x x142x265 Waga [kg] 6,7 6,9 7, ,5 9, ,8 21,2 21,8

3 Instrukcja obsługi Przed uruchomieniem pompy wlej do niej olej i sprawdź jego poziom. Poziom oleju powinien być nie niższy od wskaźnika poziomu oleju. Jeśli oleju jest zbyt mało, należy bezwzględnie uzupełnić olej do wskazanego poziomu. Do tej pompy stosować należy olej HFV32 do pomp próżniowych szybkoobrotowych. Olej można nabyć u importera pomp. Zdejmij korek przyłącza gazowego ssącego i podłącz wypompowywany zbiornik. Przewód połączeniowy powinien być względnie krótki, szczelny i bez zawartości wody/skroplin. Zdejmij korek z wydechu, podłącz wtyczkę do gniazdka zasilania. Załącz pompę. Po użyciu, wyjmij wtyczkę, odłącz przewody podłączeniowe, zakryj wydech. Uwagi Nie pompuj gazów: łatwopalnych, wybuchowych lub/i trujących. Nie pompuj gazów, które mogą powodować korozję metalu lub przyczyniać się do powstawiania reakcji chemicznych z olejem pompy. Nie pompuj gazów mocno zawilgoconych, gazów zawierających, osady lub/i kurz. Temperatura pompowanych gazów nie powinna być wyższa niż 80 C, temperatura otoczenia: -5 C do 60 C. Nie używać pompy jako pompy tłocznej, kompresującej lub pompy do przepompowania gazów. Pompa NIE MOŻE PRACOWAĆ BEZ OLEJU lub jego niskim poziomem. Zasilanie: 192~248V, 50Hz z uziemieniem. Podczas wyciągania wtyczki z gniazdka elektrycznego ciągnij za wtyczkę, nie za kabel. Nie stawiaj ciężkich przedmiotów na kablu, może to spowodować jego uszkodzenie. Nie wkładaj i nie wyciągaj wtyczki, mokrymi rękoma. Nie wkładaj wtyczki i nie załączaj pompy w miejscach gdzie jest duże stężenie gazów węglowych. Instalacja Podczas używania, pompa powinna stać na nóżkach w miejscu suchym, czystym i dobrze wentylowanym. Odległość ścian bocznych pompy od innych przedmiotów powinna być nie mniejsza niż 2 cm. Odległość przodu i tyłu pompy od innych przedmiotów powinna być nie mniejsza niż 5cm. Jeśli pompa będzie instalowana w jakimś urządzeniu, upewnij się, że będzie wlot powietrza do urządzenia od strony wentylatora pompy. Jeśli pompowane gazy są szkodliwe dla zdrowia, lub mają zły wpływ na środowisko, można zamontować przewód przedłużający wydech pompy i postępować z gazami zgodnie z normami ochrony środowiska (np. utylizować). W razie potrzeby, na przyłączu gazowym ssącym, można zainstalować zawór elektromagnetyczny, próżniomierz i filtr.

4 Utrzymanie Utrzymuj pompę w czystości i dbaj o to by do pompy nie dostawały się obce przedmioty. Utrzymuj stan oleju na poziomie; Nie uruchamiaj pompy bez oleju. Dbaj o to by olej był czysty. Jeśli olej zanieczyści się lub dostanie się do niego woda lub inne substancje, które ograniczają uzyskanie pożądanego poziomu próżni, olej powinien zostać wymieniony. Przed wymianą oleju, uruchom pompę i pozostaw załączoną przez około 30 minut aby rozrzedzić olej. Następnie wyłącz pompę i spuść olej. Po spuszczeniu oleju uruchom pompę na 1-2 minuty z otwartym przyłączem gazowym ssącym. W tym czasie wlej małą ilość czystego oleju do przyłącza gazowego ssącego w celu usunięcia pozostałości starego oleju. Po upewnieniu się, że pompa jest czysta, zakręć zawór spuszczania oleju i napełnij pompę czystym olejem przez wlew oleju do oznaczonego poziomu. Jeśli pompa nie będzie używana przez dłuższy okres czasu, przykryj przyłącze gazowe ssące i wydech, a następnie odłóż pompę w suche miejsce. Nie naprawiaj sam pompy jeśli nie jesteś specjalistą w dziedzinie serwisu pomp próżniowych. Wykrywanie i naprawa usterek Objaw Prawdopodobna przyczyna Sposób naprawy Niski poziom próżni Brak oleju Uzupełnij olej do wskazanego poziomu Zemulgowany lub brudny olej Skropliny w przewodzie podłączeniowym Zbyt mała pompa Wymie ń olej Wyciek oleju Uszkodzony zawór spuszczania oleju Wymie ń zawór Olej rozbryzgiwany przez wydech Zbiornik oleju jest niedokrę cony lub/i zużyty element uszczelniający Za dużo oleju Ciś nienie gazów wlotowych jest zbyt wysokie Sprawd ź przewód podłą czeniowy. Usu ń skropliny. Użyj pompy o wyższej wydajności Dokręć pokryw ę oleju; ewentualnie wymie ń element uszczelniający Upuść olej do wskazanego poziomu Użyj pompy wyższej wydajności Problemy z rozruchem Zbyt niska temperatura oleju Załącz pomp ę kilkukrotnie lub podgrzej olej Który ś z elektrycznych elementów uległ uszkodzeniu Sprawd ź i napraw Jaki ś przedmiot dostał si ę do pompy Sprawd ź i usu ń.

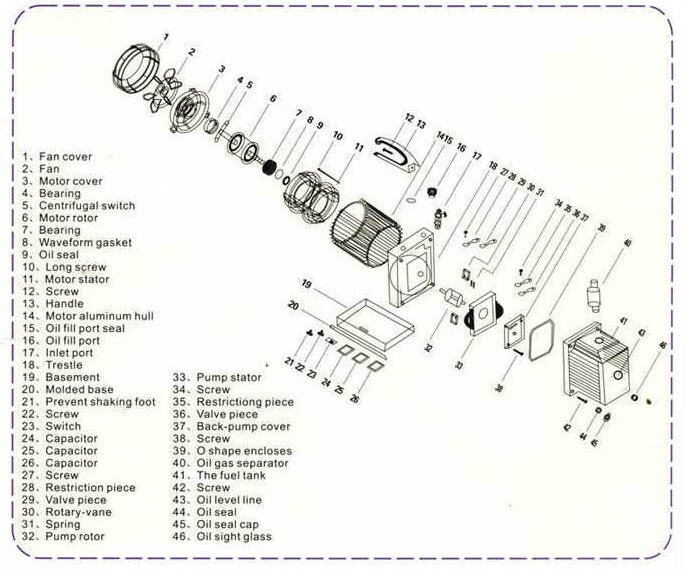

5 Pompa jednostopniowa widok zespołu rozebranego

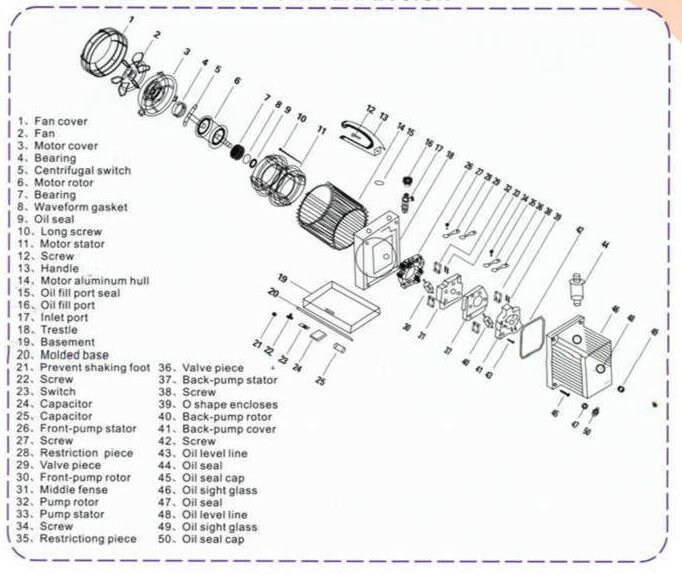

6 Pompa dwustopniowa widok zespołu rozebranego
