1 Roman Wojtkowiak Prof. nadzw. Uniwersytet Przyrodniczy w Poznaniu

2 Certyfikat FSC System FSC wyróżnia dwa rodzaje certyfikacji: Certyfikat gospodarki leśnej FSC FM (Forest Management) przeznaczony jest dla właścicieli i zarządców obszarów leśnych. Lasy z certyfikatem FSC zarządzane są zgodnie z najwyższymi światowymi standardami ochrony środowiska, poszanowaniem wartości społecznych miejscowej ludności oraz jednoczesnym zachowaniu zasad ekonomicznych prowadzenia gospodarki leśnej.

3 Według statystyk jeździectwo jest sportem w którym powstaje najwięcej i najbardziej bolesnych obrażeń

4 Zabezpieczenia zawodnika uprawiającego hippikę zgodnie z wytycznymi amerykańskiej Inspekcji Pracy (O.S. H.A. Inspection)

5 Jeszcze nie tak dawno drewno pozyskiwano podobno ekologicznie

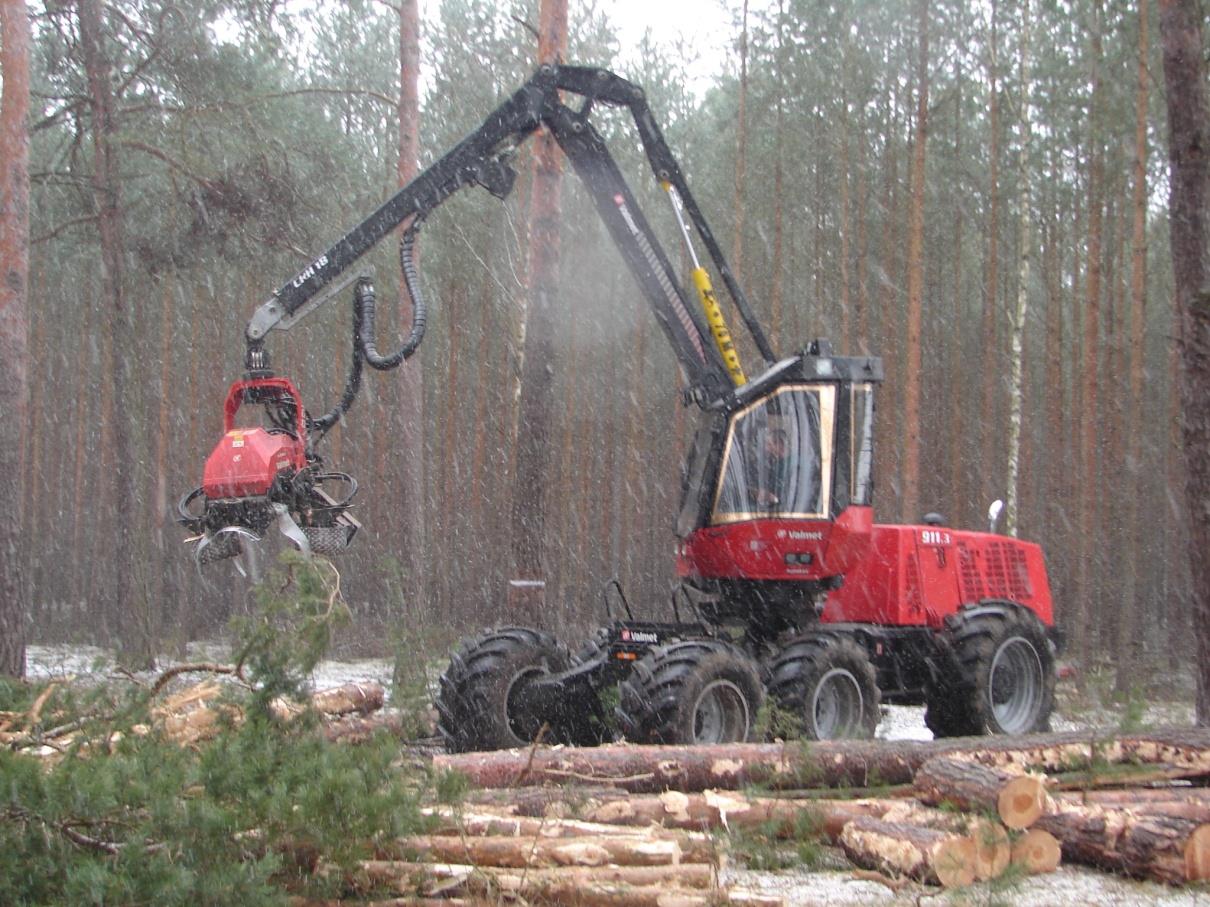

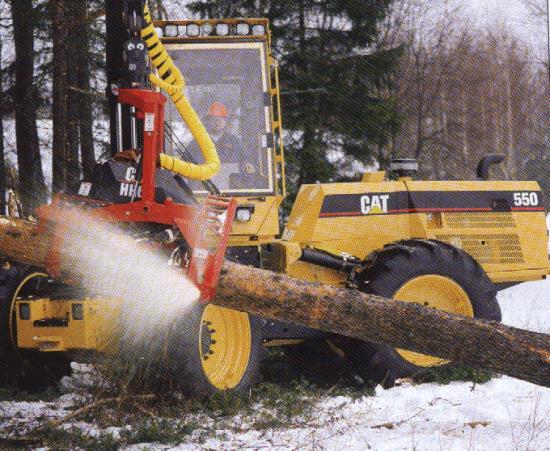

6 Można drewno pozyskiwać harvesterem

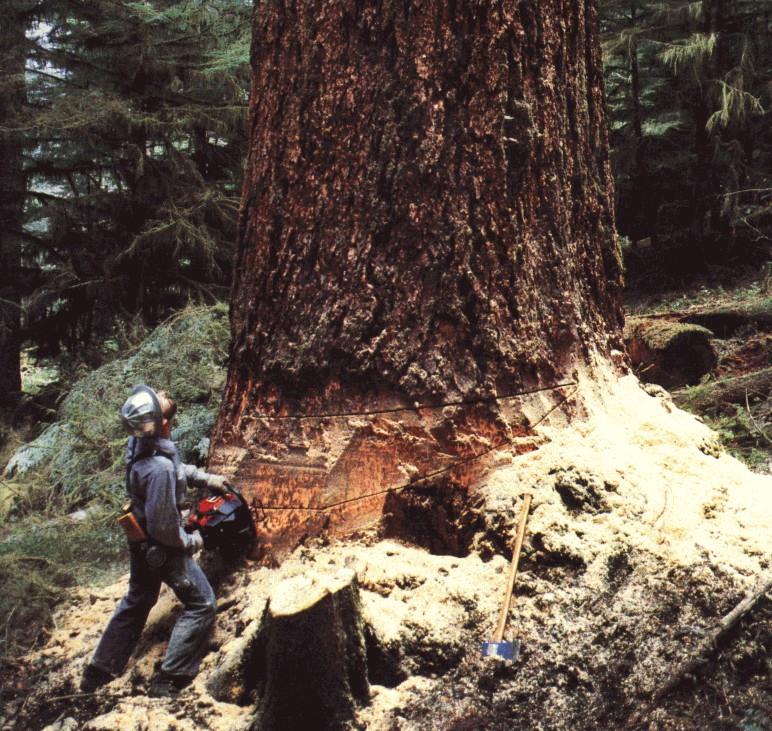

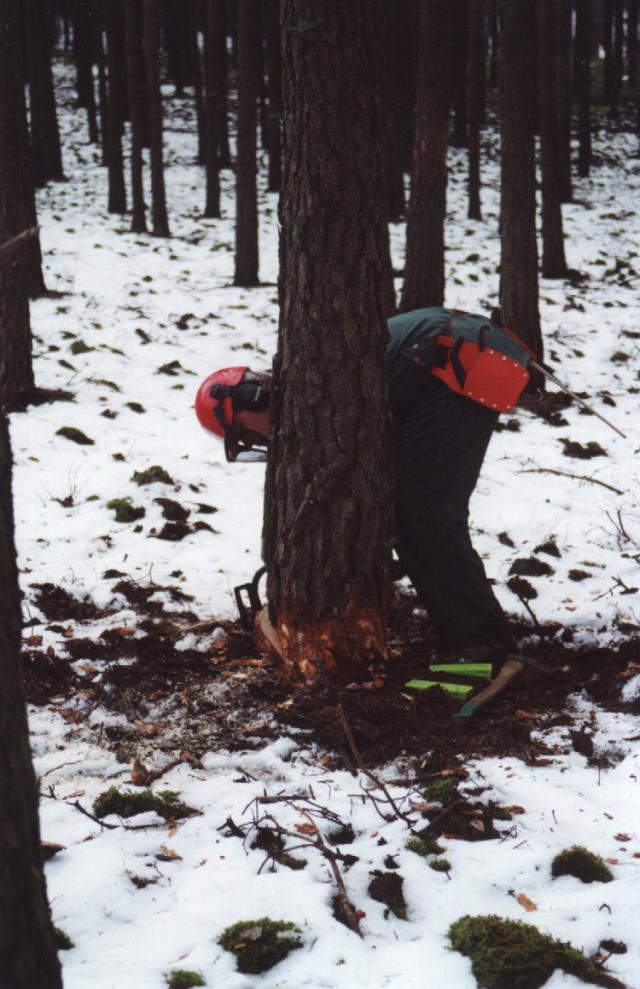

7 Można drewno pozyskiwać pilarką

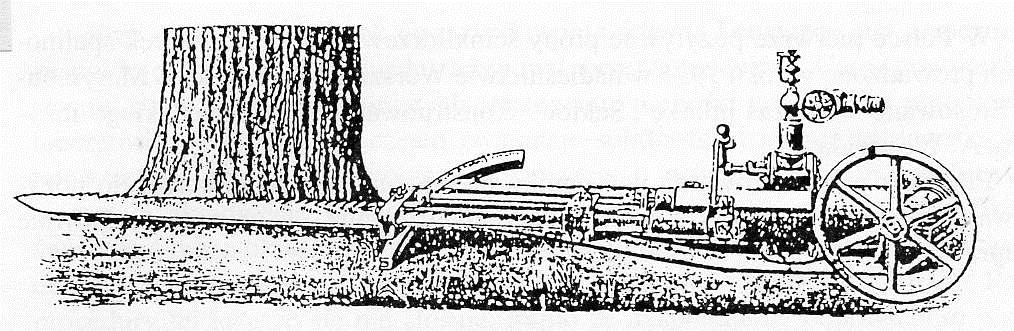

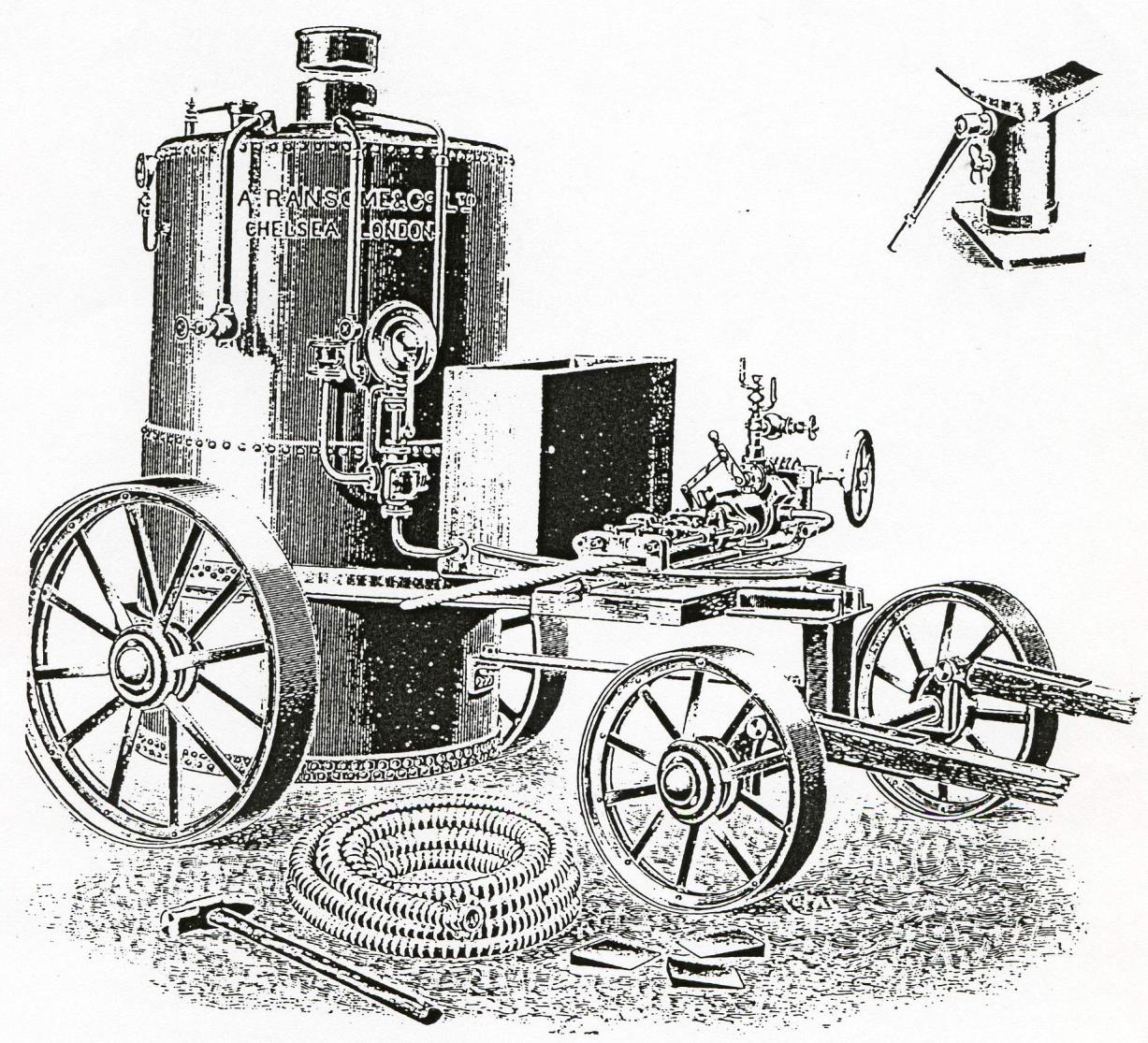

8 Już dość dawno próbowano tę operację zmechanizować

9 Chociaż nie było to łatwe!!!

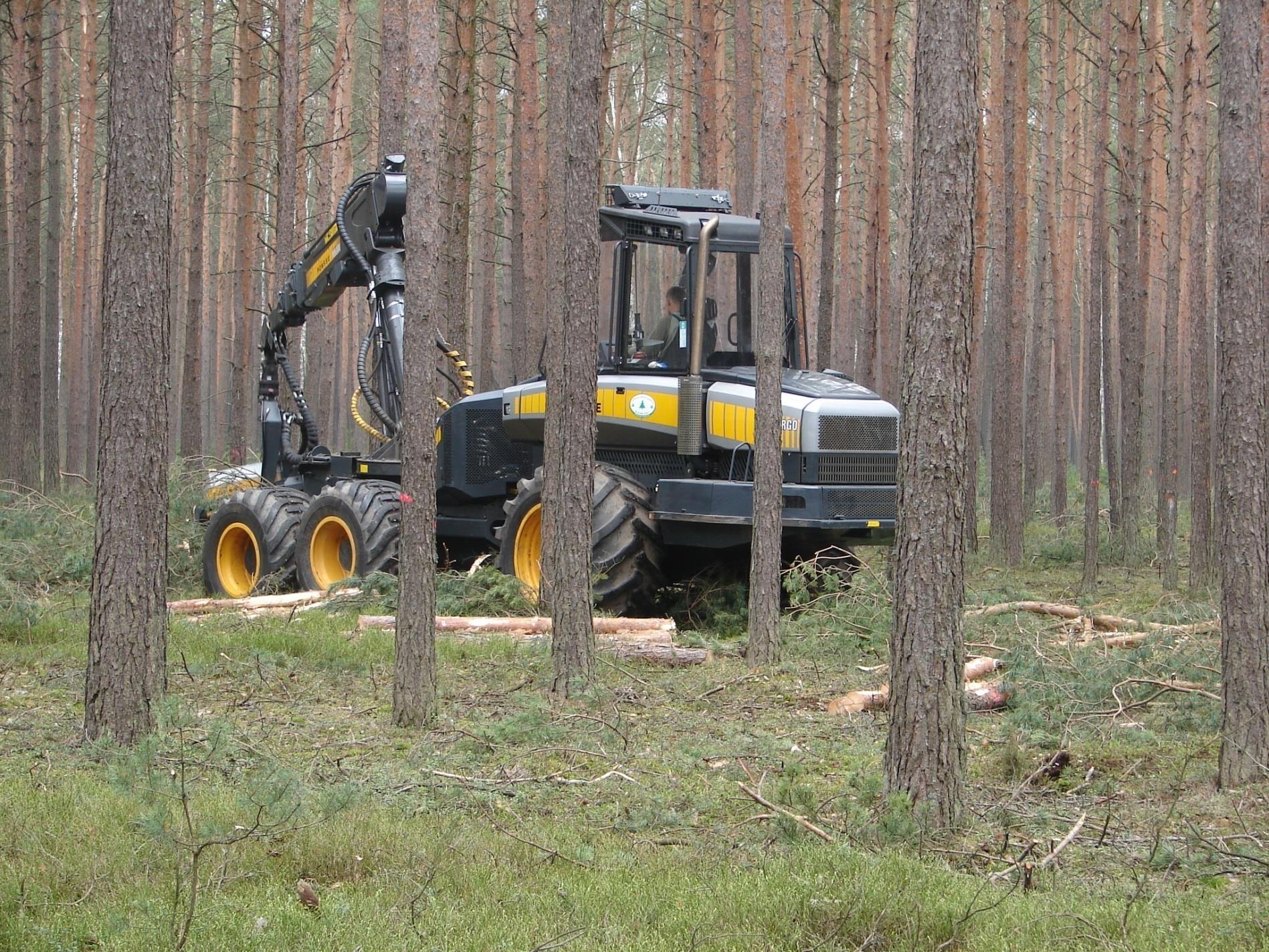

10 Maszyny wielooperacyjne wykonują tą część procesu technologicznego wydajniej, dokładniej, bezpieczniej i wcale nie drożej

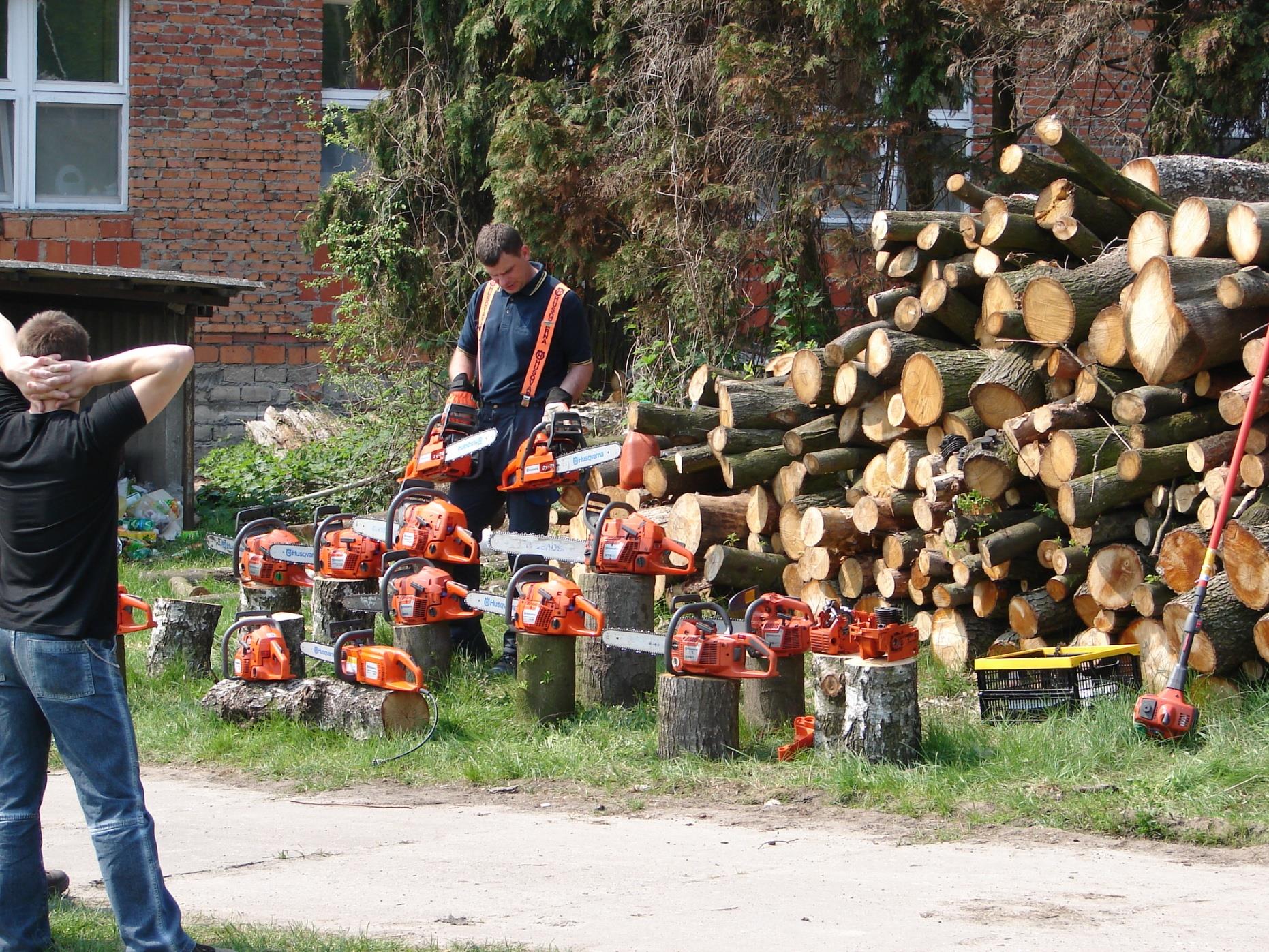

11 W Polsce większość drewna pozyskuje się pilarką

12 Smarowanie pilarki spalinowej Olej do smarowania układu tnącego Olej do smarowania silnika

13 Olej do smarowania układu tnącego pilarki łańcuchowej musi spełniać szereg funkcji: smarować, chłodzić, czyścić, konserwować, tłumić drgania - co zmniejsza propagacje drgań

14 A co najważniejsze: Nie może zanieczyszczać środowiska leśnego. Podobno czystego, bez zanieczyszczeń i skażeń

15 W Polsce Do pozyskania 37 milionów m 3 drewna rocznie, zużywa się około 7 milionów litrów oleju do smarowania układu tnącego pilarki łańcuchowej

16 Jest to około 200 cystern roczne.

17 Zużycie oleju do smarowania układu tnącego piły łańcuchowej może być różne

18 Zużycie oleju do smarowania układu tnącego piły łańcuchowej zależy od: Rodzaju oleju Typu pilarki Modelu pilarki Ustawienia wydajności pompki

19 A co najistotniejsze to wg. bardzo luźnych szacunków około 1 milion l. tego oleju to zużyte oleje silnikowe. Czyli trucizny!!!

20 Aby zanieczyszczenie produktami ropopochodnymi a więc niebezpiecznymi dla ludzi i dla środowiska nie było groźne, powinny to być oleje dla tego środowiska obojętne.

21 A więc powinien być neutralny dla środowiska

22 Rozkład substancji organicznej na drodze biologicznej, zwanej biodegradacją, to sekwencje zmian jej budowy molekularnej pod wpływem enzymów prowadzące do powstania: -CO 2, -wody, -związków nieorganicznych, -biomasy.

23 Biodegradacja tlenowa polega na wykorzystaniu O 2, w celu utleniania części węgla organicznego do CO 2, podczas gdy pozostała część służy do budowy nowej biomasy. O 2 jako akceptor elektronów ulega redukcji z wytworzeniem wody.

24 Rozkład oleju z dostępem powietrza światło CO 2 powietrze woda degradacja H O 2 BIOOLEJ mikroorganizmy BIOMASA

25 Biodegradacja może zachodzić również w warunkach beztlenowych, kiedy związki nieorganiczne służą jako akceptory elektronów (respiracja anaerobowa) lub gdy związki węglowodorów służą zarówno jako donatory, jak i akceptory elektronów (fermentacja).

26 Rozkład oleju bez dostępu powietrza mikroorganizmy CO + metan 2 BIOOLEJ BIOMASA

27 Przeprowadzano badania wydajności pompy olejowej w zależności od użytego środka smarnego

28

29

30 Rozkład plamy oleju w zależności od modelu pilarki Jonsered 2054T Husqvarna 254 XP STIHL 036

31

32 Przeprowadzono badania oddziaływania: oleju do smarowania układu tnącego pilarki łańcuchowej na glebę leśną.

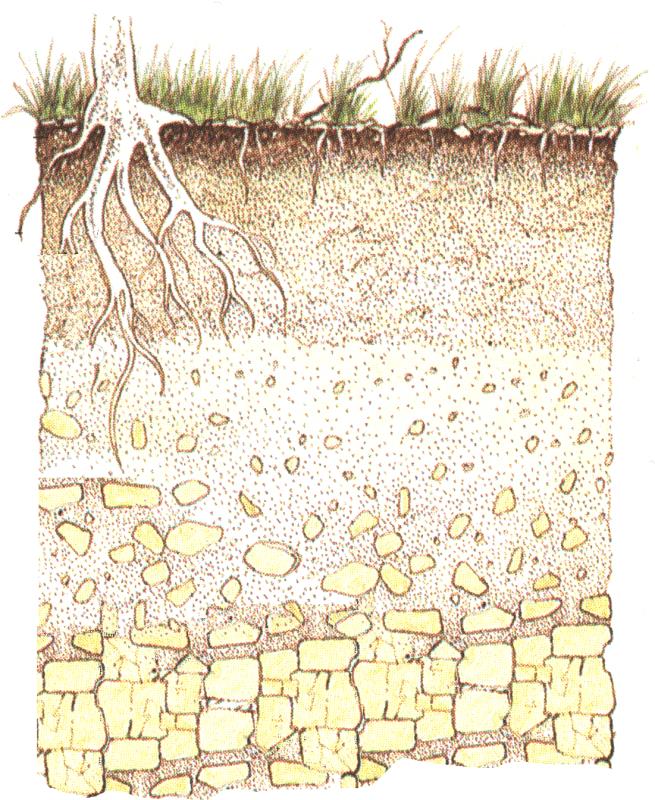

33 Zanieczyszczenie gleby cząsteczki gazu zanieczyszczenia zaabsorbowane w glebie olej pływający na powierzchni wody węglowodory rozpuszczone w wodzie

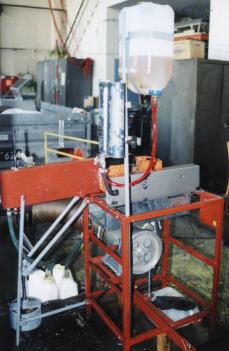

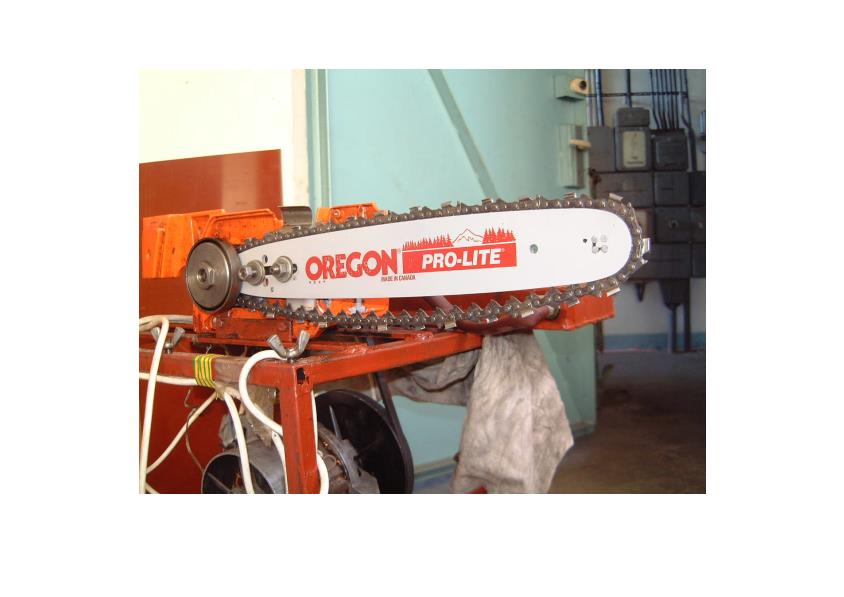

34 Zbudowano stanowisko pomiarowe do badania zużycia elementów układu tnącego

35 Zmiana masy elementów układu tnącego: 1. prowadnicy, 2. piły łańcuchowej, 3. kółka napędowego

36 Zbudowano stanowisko pomiarowe do badania olejów smarowych podczas pracy

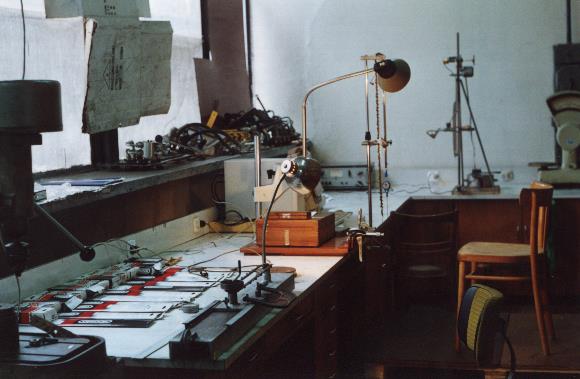

37 Skonstruowano stanowiska pomiarowe do oceny zużycia elementów układu tnącego pilarki łańcuchowej

38 Zużycie prowadnicy oceniane na podstawie zmian bieżni i szerokości rowka prowadnicy

39

40

41 Wydłużenie piły łańcuchowej

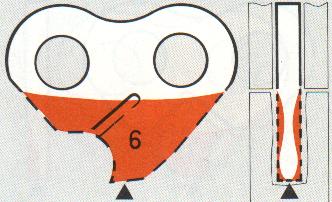

42 Zużycie elementów piły łańcuchowej oceniane na podstawie zmian wysokości i szerokości ogniwek

43 Badania eksperymentalne Stanowisko do badań porównawczych SBM: 43

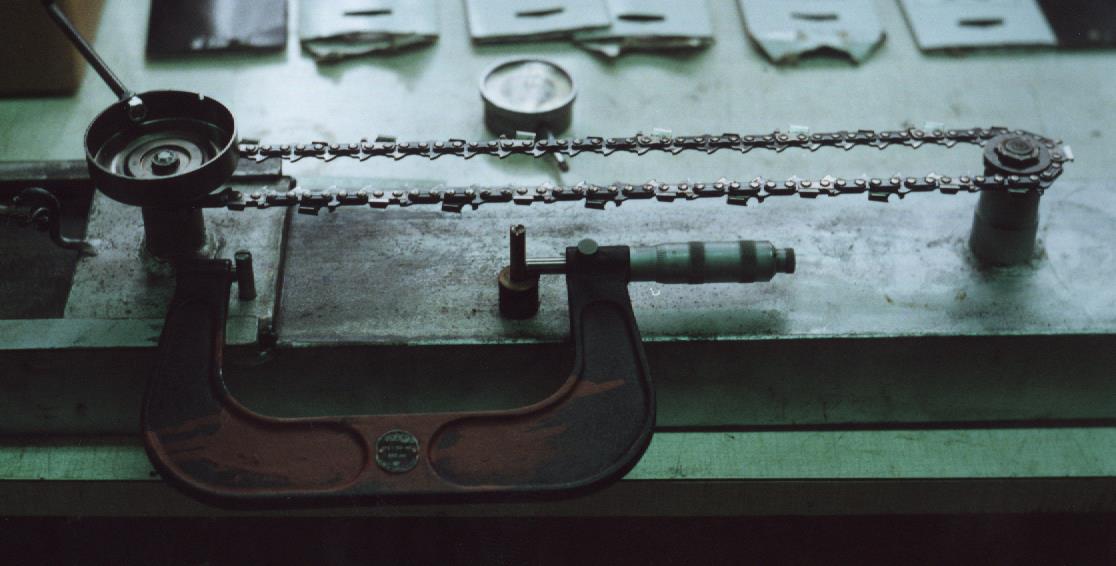

44 Badania eksperymentalne Stanowisko do pomiaru wydłużenia łańcucha tnącego 44

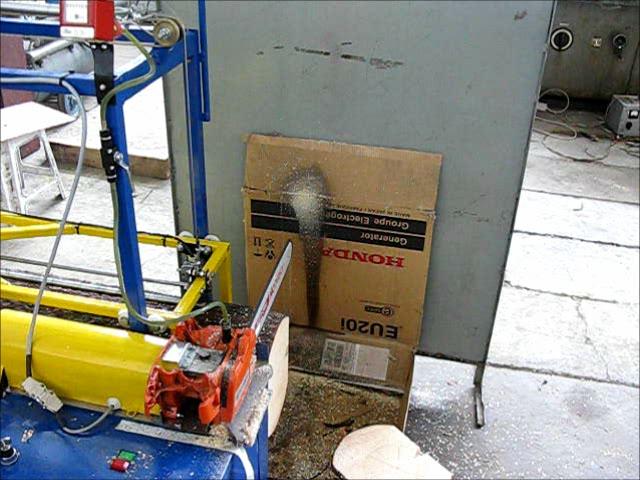

45 Przebieg badań eksperymentalnych: praca stanowiska do badań porównawczych SBM: 45

46 Przeprowadzono badanie właściwości smarnych 28 rodzajów olejów

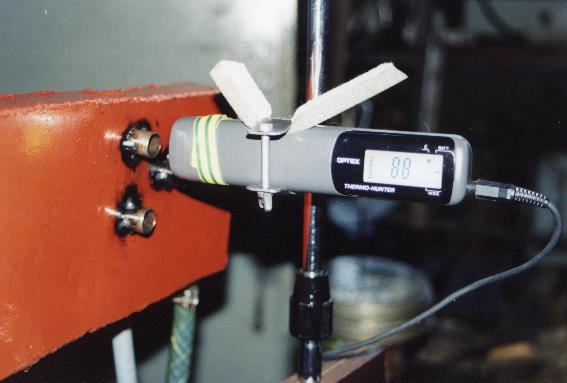

47 Przeprowadzano badania temperatury do jakiej nagrzewa się prowadnica smarowana różnymi olejami

48 Pomiar temperatury podczas swobodnego przemieszczania się piły łańcuchowej po prowadnicy

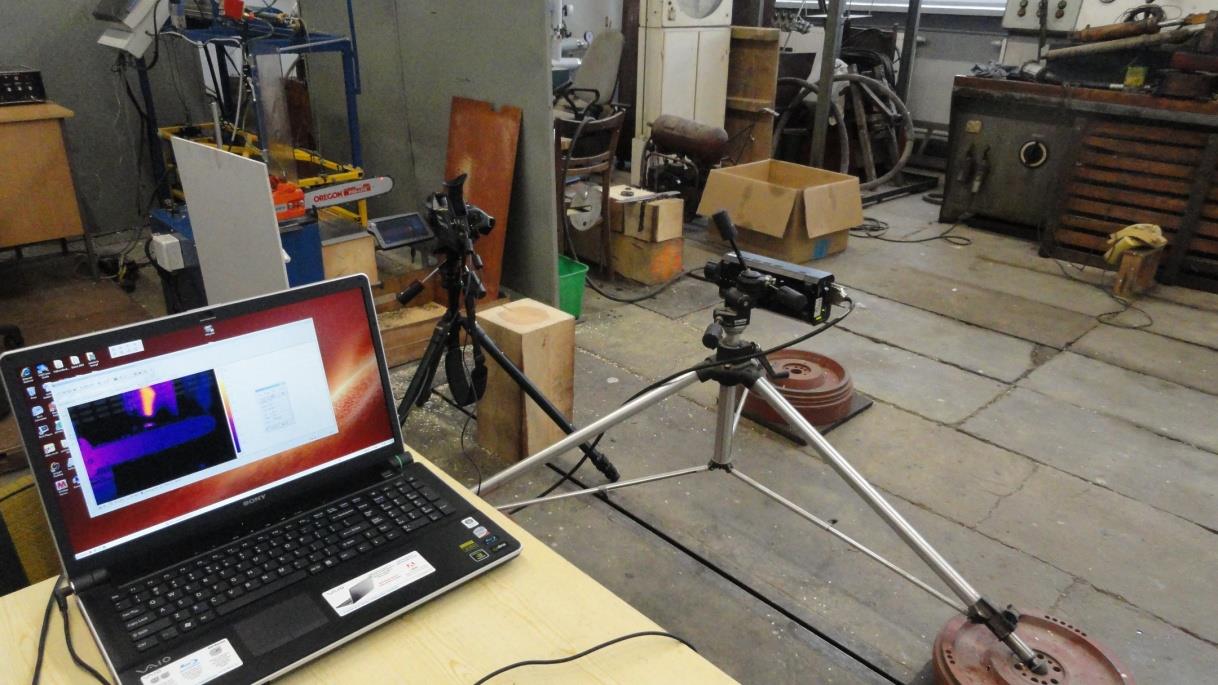

49 Pomiar temperatury podczas przerzynki kwadratowej kłody

50 Przebieg badań eksperymentalnych: zobrazowanie zmian momentu obrotowego Mo [Nm] i temperatury Tp [ C]: 50

51 Pomiar temperatury podczas przerzynki kwadratowej kłody zobrazowanie na tle zmian momentu obrotowego Mo [Nm]

52 Zestawienie charakterystyk termicznych układu tnącego Tp Tryb 1 h Temperatura nagrzewania się prowadnicy [ C] Olej 1 Olej 2 Olej 3 Olej 4 Olej 5 Olej 6 Olej 7 Średnia 53,41 59,06 55,36 52,38 54,96 44,80 63,01 52

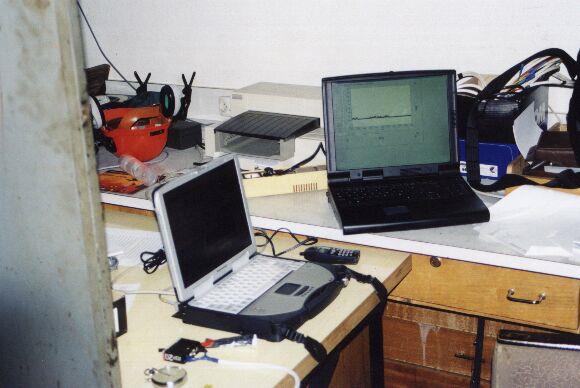

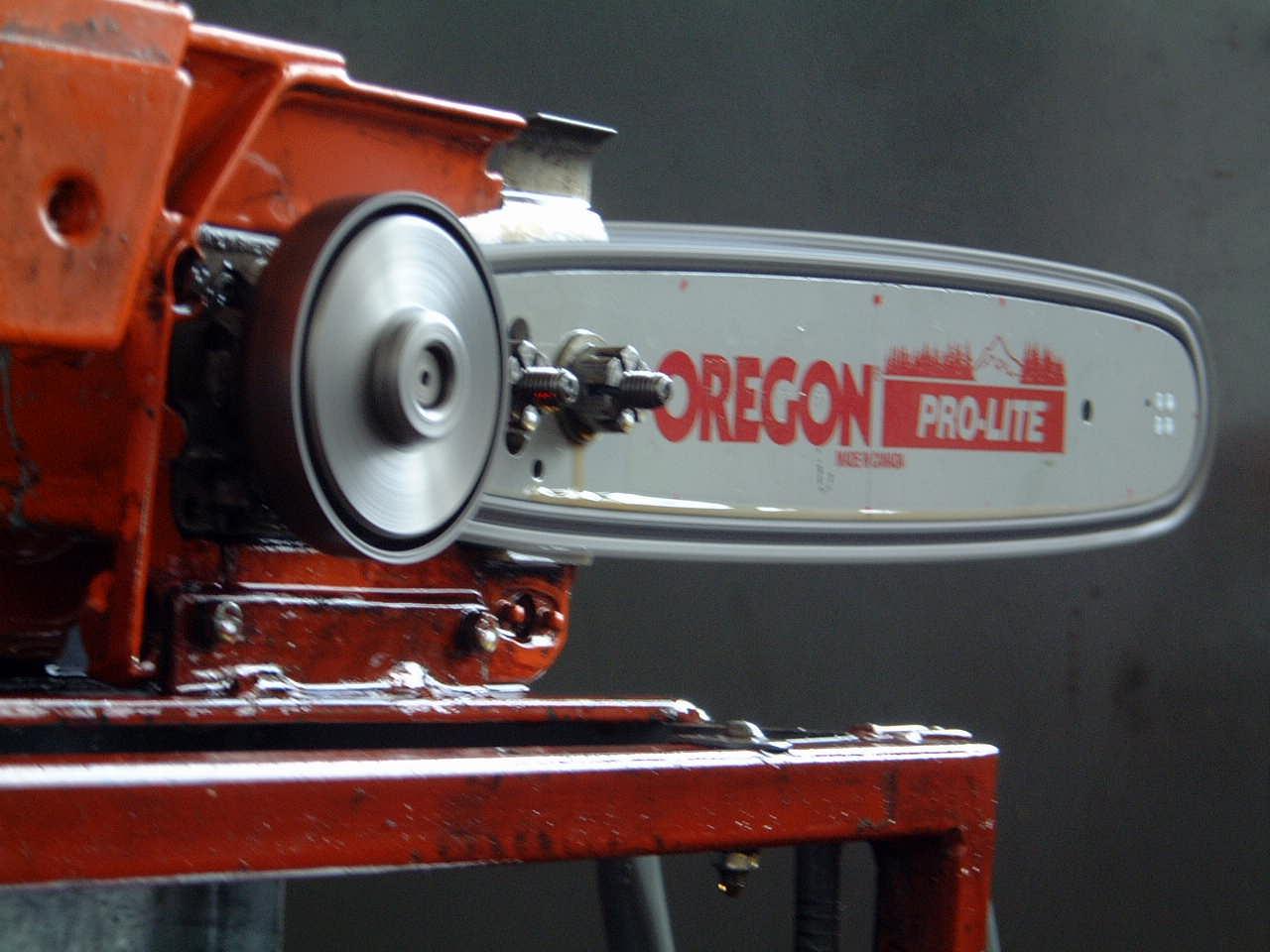

53 Przeprowadzano badania drgań

54 W każdym środowisku pracy, w którym wykorzystywane są urządzenia wykonujące ruch posuwisty, przemieszczające się lub pracujące na zasadzie ruchu obrotowego, albo posuwisto-zwrotnego występują drgania mechaniczne

55 Każde ruchome urządzenie ma pewną częstotliwość drgań własnych związaną z jego masą, budową, kształtem i wykonywanym przez nie ruchem.

56 Z kolei całkowita wibracja przetransmitowana do ludzkiego ciała (w wyniku kontaktu z maszyną) jest składową wszystkich częstotliwości drgań poszczególnych części czy podzespołów występujących równocześnie w urządzeniu

57 Dlaczego znajomość częstotliwości jest tak ważna? Również człowiek rozpatrywany jako urządzenie mechaniczne składa się z organów które posiadają drgania własne

58 Przykładowe widmo mocy przyśpieszeń drgań mechanicznych prowadnicy Dla dominujących w widmie częstotliwości wyznaczona została eksploatacyjna postać drgań

59 Punkty pomiaru drgań, temperatury i miejsca zużycia prowadnicy

60 Amplitudy prędkości drgań mechanicznych prowadnicy w wybranych punktach dla częstotliwości 26 Hz

61 Amplitudy prędkości drgań mechanicznych prowadnicy w wybranych punktach dla częstotliwości 55 Hz wartość drgań A B C D E F G H I K L rodzaj oleju punkty pomiarowe

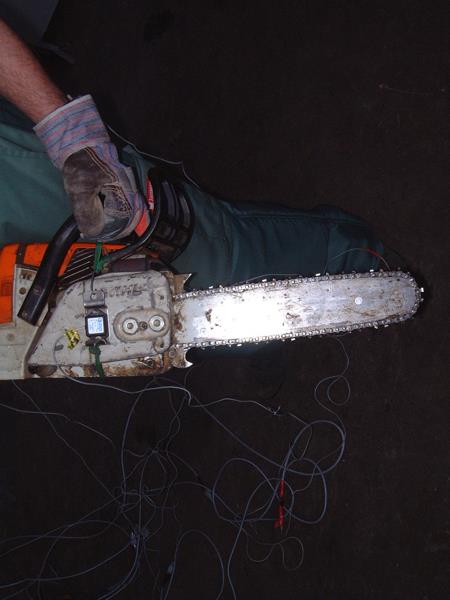

62 Widok prowadnicy z boku

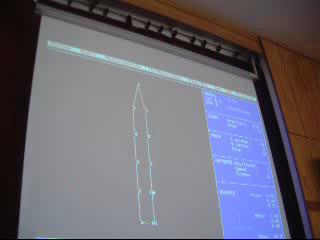

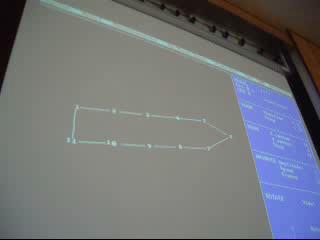

63 Schemat rozmieszczenia punktów pomiarowych na prowadnicy pilarki.

64

65

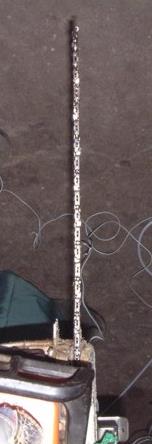

66 Widok prowadnicy z góry

67

68 Przeprowadzano badania poziom hałasu

69 Hałas powstający podczas swobodnego przemieszczania się piły po prowadnicy Poziom hałasu [db(a)] A B C D E F G H I K L środek smarny

70 Przeprowadzono badania cech bardzo istotnych z punktu widzenia użytkowników pilarek łańcuchowych wymywanie żywic

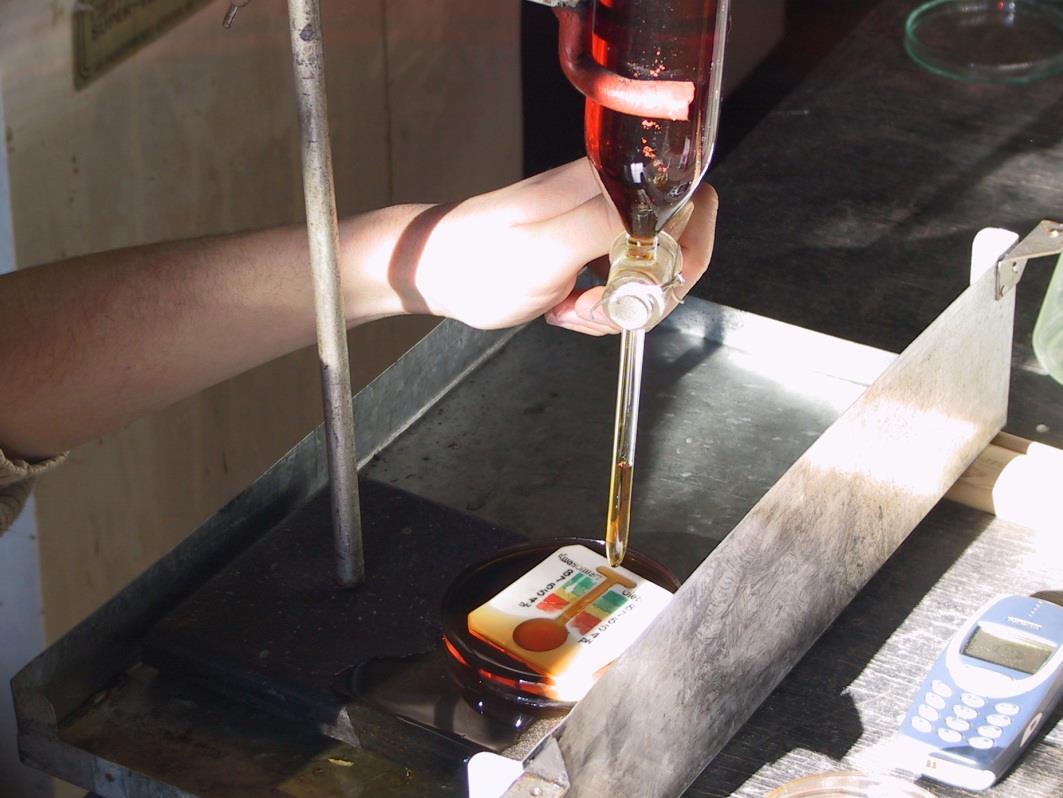

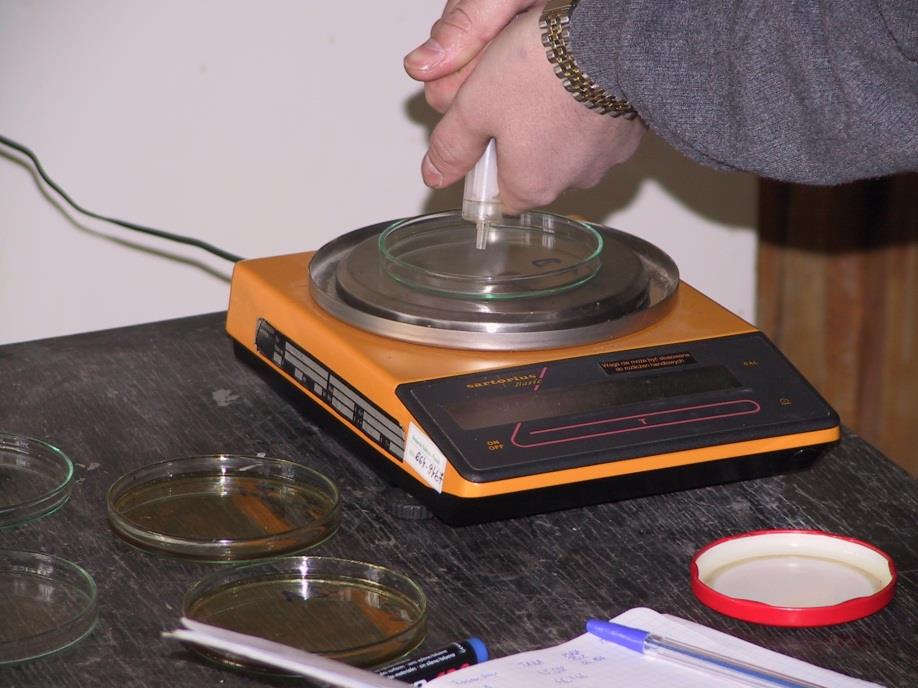

71 Przeprowadzono badania cech bardzo istotnych dla operatorów pilarek łańcuchowych - wysychanie środków smarnych - lakowanie

72 Uzyskanie oleju charakteryzującego się odpowiednią lepkością i właściwościami eksploatacyjnymi oraz zadowalającą podatnością na rozkład biologiczny jest zadaniem dość złożonym. Wynika to stąd, że elementy struktury środka smarnego, pozwalające na zapewnienie jednej z cech eksploatacyjnych, mogą utrudniać osiągnięcie innych. 72

73 Dlatego też przed wprowadzeniem na rynek biodegradowalnych środków smarnych (BŚS) ważne jest wykonanie stosownych badań, opisujących efekty ich stosowania.

74 Badania te winny określić parametry eksploatacyjne przy jednakowych warunkach podczas pracy na specjalnym stanowisku i odniesienie ich do parametrów wzorca.

75 Przeprowadzone badania wykazały, że specjalnie blendowane oleje roślinne bardziej nadają się do smarowania niż oleje mineralne, gdyż: tłumienie drgań tymi olejami jest większe, tłumienie hałasu jest skuteczniejsze, własności smarne są znacznie wyższe, odprowadzanie ciepła jest efektywniejsze, wypłukiwanie żywicy jest lepsze, a co najistotniejsze brak zanieczyszczenia środowiska naturalnego.

76 Dziękuje za uwagę! 76
