Nowa jakość w przetwarzaniu odpadów komunalnych

Transkrypt

1 TECHNOLOGIA ARROWBIO TM Nowa jakość w przetwarzaniu odpadów komunalnych

2 TECHNOLOGIA ARROWBIO TM Prezentowana przez VACAT ENERGIA Sp. z o. o. technologia A R R O W B I O TM to ekologiczny, spełniający wymogi dyrektywy 2008/98/WE, dwuetapowy system mechaniczno-biologicznego przetwarzania zmieszanych odpadów komunalnych, nie wymagający preselekcji. Zaletami wykorzystania hydroseparacji i biodegradacji odpadów komunalnych w technologii A R R O W B I O TM są m.in.: wysoki odzysk surowców wtórnych *(do 90%) 100% wykorzystanie frakcji biodegradowalnej odzysk surowców i wykorzystanie tzw. frakcji podsitowej produkcja zielonej energii w kogeneracji samowystarczalność instalacji w ciepło, wodę, energię elektryczną poprzez produkcję tychże mediów. *(w zależności od cen rynkowych kupna i sprzedaży energii) 2

3 Schemat hydroseparacji i biodegradacji odpadów Ceramika, Piasek, Kamień, Beton Szkło, Plastiki, Metale żelazne i nieżelazne Niesegregowane lub wstępnie segregowane odpady komunalne Otwieranie worków, zbiórka kartonów, zbiórka odpadów innych Proces hydroseparacji odpadów Odpady organiczne, Celuloza, Woda Woda Proces biodegradacji anaerobowej Biogaz Kompost Energia elektryczna Energia cieplna 3

4 ETAP I PRZYGOTOWANIE PROCESU Zmieszane odpady po zważeniu trafiają do strefy zrzutu, gdzie przy użyciu transportu mechanicznego są kierowane do linii segregacyjno-rozdrabniającej 4

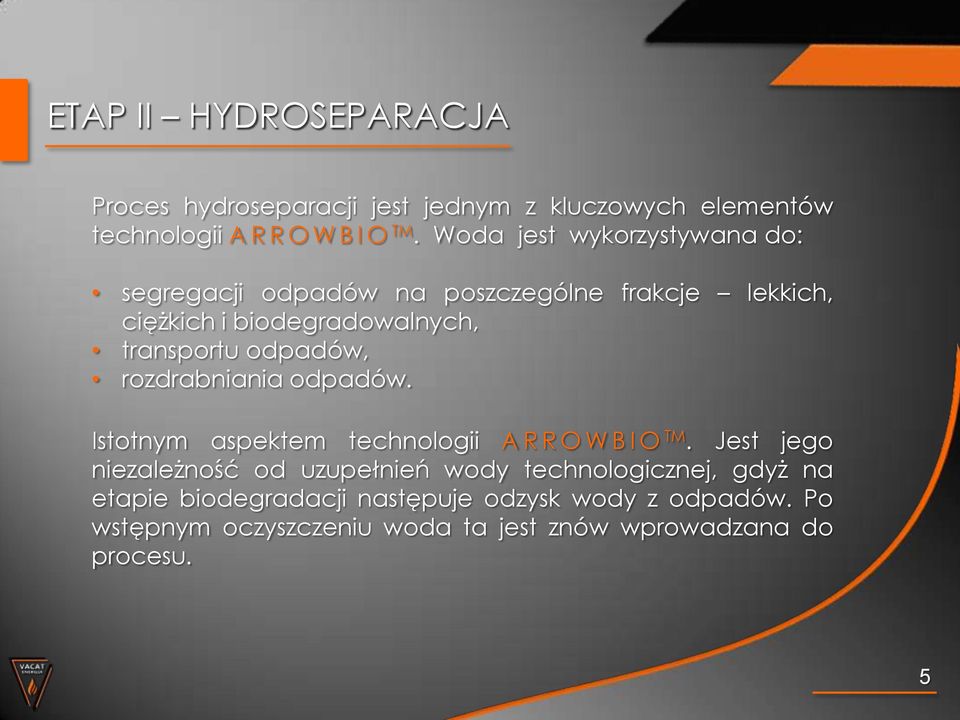

5 ETAP II HYDROSEPARACJA Proces hydroseparacji jest jednym z kluczowych elementów technologii A R R O W B I O TM. Woda jest wykorzystywana do: segregacji odpadów na poszczególne frakcje lekkich, ciężkich i biodegradowalnych, transportu odpadów, rozdrabniania odpadów. Istotnym aspektem technologii A R R O W B I O TM. Jest jego niezależność od uzupełnień wody technologicznej, gdyż na etapie biodegradacji następuje odzysk wody z odpadów. Po wstępnym oczyszczeniu woda ta jest znów wprowadzana do procesu. 5

6 ETAP II HYDROSEPARACJA Wykorzystanie wody w procesie segregacji niweluje przykry zapach, powstający podczas rozkładu odpadów. Dzięki wodzie wszystkie surowce są wstępnie oczyszczone. 6

7 ETAP III SEPARACJA MECHANICZNA W procesie A R R O W B I O TM odzyskiwane jest do 90 % surowców z wsadu. Po oddzieleniu frakcji ciężkich i lekkich, dalsza segregacja dokonywana jest mechanicznie. 7

8 ETAP IV PRZETWARZANIE BIOLOGICZNE Proces fermentacji anaerobowej to drugi z kluczowych elementów technologii A R R O W B I O TM. Proces fermentacji przebiega w czterech etapach: Hydroliza - rozkład polimerów organicznych do związków o prostszej budowie, Kwasogeneza - wytwarzanie kwasów karboksylowych, Acetogeneza wytwarzanie octanu z glukozy, dwutlenku węgla i wodoru, Metanogeneza proces biodegredacji w warunkach beztlenowych, zmieniający materiał organiczny w biogaz (ok. 70% CH4: 30% CO2) oraz kompost. 8

9 ETAP IV PRZETWARZANIE BIOLOGICZNE Odpady organiczne poddawane są procesowi fermentacji anaerobowej, która zamienia je w metan, uzdatniacz gleby oraz wodę. 9

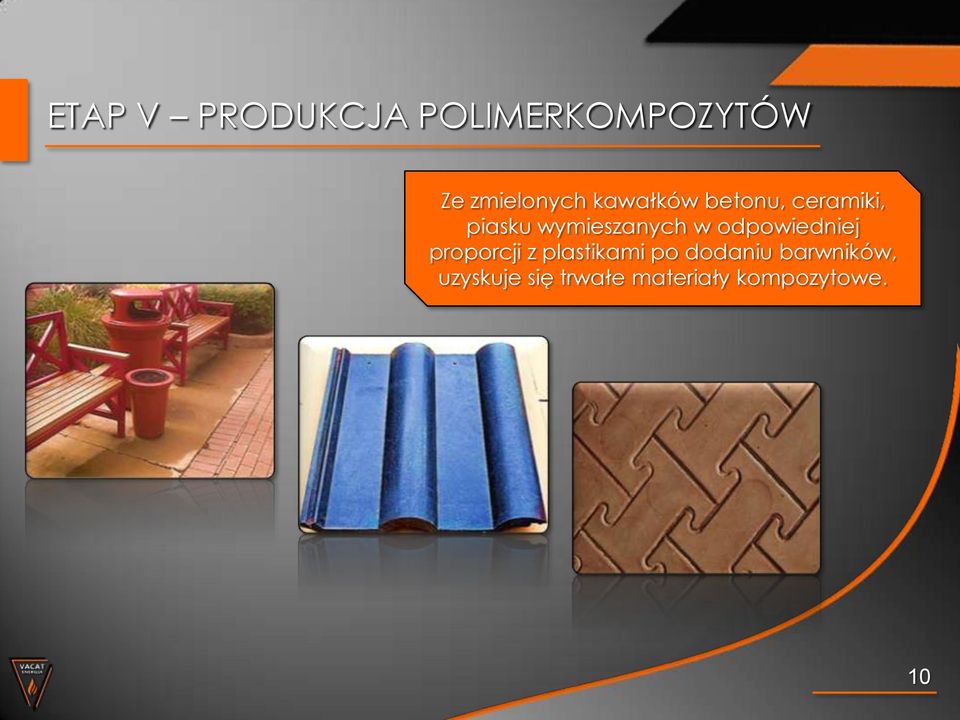

10 ETAP V PRODUKCJA POLIMERKOMPOZYTÓW Ze zmielonych kawałków betonu, ceramiki, piasku wymieszanych w odpowiedniej proporcji z plastikami po dodaniu barwników, uzyskuje się trwałe materiały kompozytowe. 10

11 BILANS PRZETWARZANIA ODPADÓW Charakterystyka odpadów Wsad Ton / rok Wyjście Ton / rok Charakterystyka odpadów Papier Karton Karton Metale żelazne Metale żelazne Metale nieżelazne Plastik Szkło Bioorganika Tekstylia Drewno Frakcja drobna Odpady mineralne Metale nieżelazne Plastik Szkło Drewno Frakcja drobna Odpady mineralne Uzdatniacz gleby Woda Odparowana woda Pozostałość do składowania(*) S U M A * Pozostałość do składowania bez linii produkcji wyrobów polimerkompozytowych 11

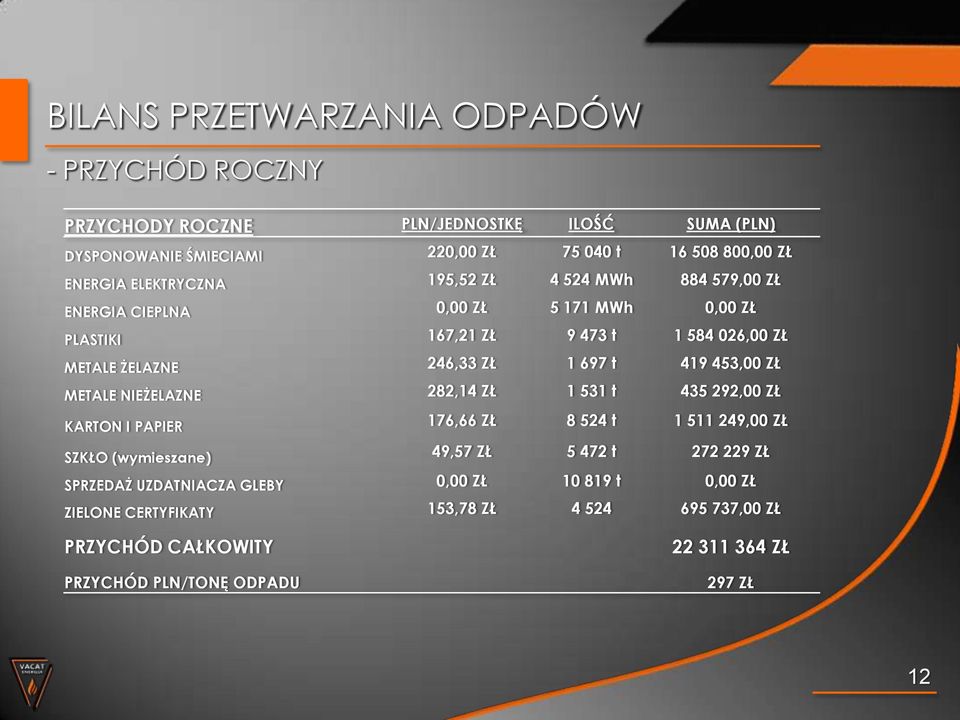

12 BILANS PRZETWARZANIA ODPADÓW - PRZYCHÓD ROCZNY PRZYCHODY ROCZNE PLN/JEDNOSTKĘ ILOŚĆ SUMA (PLN) DYSPONOWANIE ŚMIECIAMI 220,00 ZŁ t ,00 ZŁ ENERGIA ELEKTRYCZNA 195,52 ZŁ MWh ,00 ZŁ ENERGIA CIEPLNA 0,00 ZŁ MWh 0,00 ZŁ PLASTIKI 167,21 ZŁ t ,00 ZŁ METALE ŻELAZNE 246,33 ZŁ t ,00 ZŁ METALE NIEŻELAZNE 282,14 ZŁ t ,00 ZŁ KARTON I PAPIER 176,66 ZŁ t ,00 ZŁ SZKŁO (wymieszane) 49,57 ZŁ t ZŁ SPRZEDAŻ UZDATNIACZA GLEBY 0,00 ZŁ t 0,00 ZŁ ZIELONE CERTYFIKATY 153,78 ZŁ ,00 ZŁ PRZYCHÓD CAŁKOWITY PRZYCHÓD PLN/TONĘ ODPADU ZŁ 297 ZŁ 12

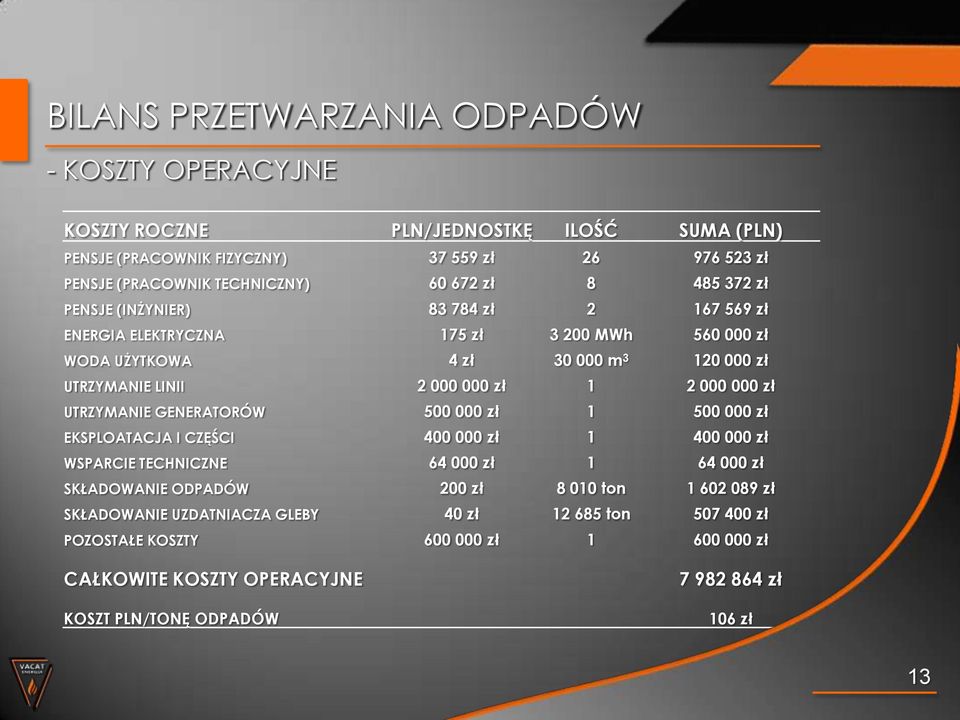

13 BILANS PRZETWARZANIA ODPADÓW - KOSZTY OPERACYJNE KOSZTY ROCZNE PLN/JEDNOSTKĘ ILOŚĆ SUMA (PLN) PENSJE (PRACOWNIK FIZYCZNY) zł zł PENSJE (PRACOWNIK TECHNICZNY) zł zł PENSJE (INŻYNIER) zł zł ENERGIA ELEKTRYCZNA 175 zł MWh zł WODA UŻYTKOWA 4 zł m zł UTRZYMANIE LINII zł zł UTRZYMANIE GENERATORÓW zł zł EKSPLOATACJA I CZĘŚCI zł zł WSPARCIE TECHNICZNE zł zł SKŁADOWANIE ODPADÓW 200 zł ton zł SKŁADOWANIE UZDATNIACZA GLEBY 40 zł ton zł POZOSTAŁE KOSZTY zł zł CAŁKOWITE KOSZTY OPERACYJNE KOSZT PLN/TONĘ ODPADÓW zł 106 zł 13

14 WYNIK FINANSOWY zł zł zł zł zł 0 zł zł zł zł Wynik finansowy (zakumulowany) 14

15 TEL-AVIV IZRAEL Zakład ArrowBio TM w Tel-Avive zbudowany w 2003 roku został zmodernizowany w 2009 i przetwarza obecnie ton odpadów komunalnych rocznie. 15

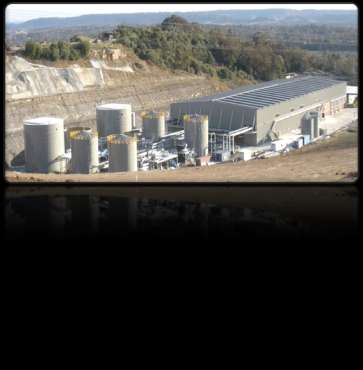

16 SYDNEY AUSTRALIA Zakład WSN przy wysypisku Jacks Gully w technologii ArrowBio TM jest najnowocześniejszą instalacją MBP na świecie. Zbudowany w 2009 roku przetwarza rocznie ton odpadów. 16

17 SYDNEY PRACUJĄCY ZAKŁAD WSN 17

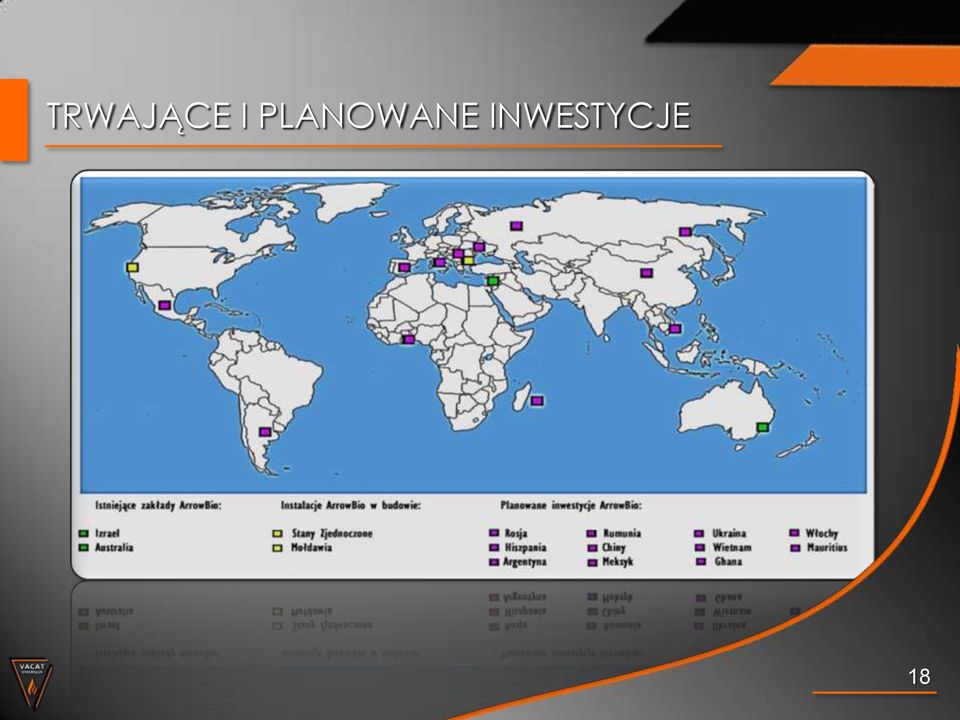

18 TRWAJĄCE I PLANOWANE INWESTYCJE 18

19 PLANOWANE INWESTYCJE Przykładowe wizualizacje dla planowanych inwestycji pod Dniepropietrowskiem na Ukrainie i Civitavecchia we Włoszech 19

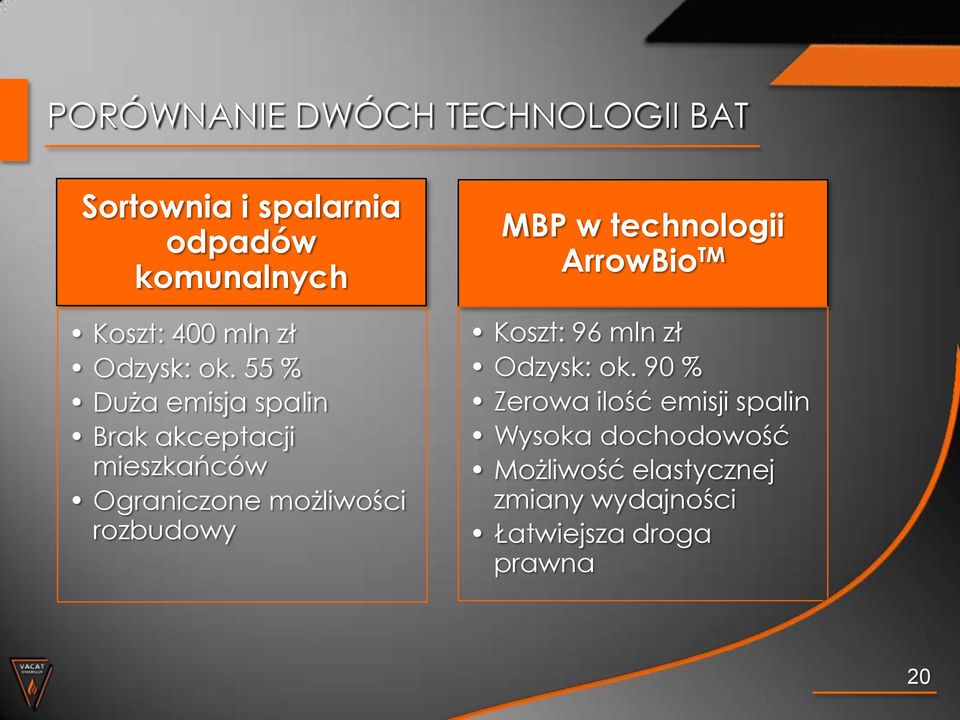

20 PORÓWNANIE DWÓCH TECHNOLOGII BAT Sortownia i spalarnia odpadów komunalnych Koszt: 400 mln zł Odzysk: ok. 55 % Duża emisja spalin Brak akceptacji mieszkańców Ograniczone możliwości rozbudowy MBP w technologii ArrowBio TM Koszt: 96 mln zł Odzysk: ok. 90 % Zerowa ilość emisji spalin Wysoka dochodowość Możliwość elastycznej zmiany wydajności Łatwiejsza droga prawna 20

21 ul. Zebrzydowicka Rybnik VACAT ENERGIA Sp. z o. o. DZIĘKUJEMY ZA UWAGĘ tel mail: biuro@vacat.pl 21
