1 Analiza Oświetlenia jezdni, terenów pieszych, strefy pod kubikami Obliczenia luminancyjne jezdni ulicy Kazimierza WIelkiego znajdują się w oddzielnym opracowaniu Obliczenia nie uwzględniają wpływu światła pochodzącego od sąsiadującego z obszarem analizy otoczenia (istotnego dla stref położonych na krawędzi obszaru analizy) uwzględniono korekty położenia słupów wzdłuż południowej jezdni ul. Kazimierza Wielkiego. Partner kontaktowy: Numer zlecenia: Firma: Numer klienta: Data: :

2 Spis treści Świdnickie "przejście" Strona tytułowa projektu 1 Spis treści 2 PHILIPS BGP323 T35 1xECO198-2S/740 DW Karta danych oprawy 3 PHILIPS DBP521 1xCDM-Tm20W EB WB GF Karta danych oprawy 4 PHILIPS DVP626 FG 1xCDM-T35W 20 Karta danych oprawy 5 INDAL Stela Long WRN Karta danych oprawy 6 INDAL Stela Long WRN Karta danych oprawy 7 INDAL Stela Wide WRN Karta danych oprawy 8 INDAL Stela Long WRN Karta danych oprawy 9 INDAL Stela Long WRN Karta danych oprawy 10 Scena zewnętrzna 1 Rzut poziomy 11 Oprawy (plan rozmieszczenia) 12 3D Rendering 14 Powierzchnie zewnętrzne jezdnia "południowa" Stopnie szarości (E, prostopadle) 15 Grafika wartości (E, prostopadle) 16 jezdnia "północna" Stopnie szarości (E, prostopadle) 17 Grafika wartości (E, prostopadle) 18 chodnik z pasażem wzdłuż jezdni "południowej" Stopnie szarości (E, prostopadle) 19 Grafika wartości (E, prostopadle) 20 chodnik z pasażem i placem wzdłuż jezdni "północnej" Stopnie szarości (E, prostopadle) 21 Grafika wartości (E, prostopadle) 22 wysepka tramwajowa Stopnie szarości (E, prostopadle) 23 Grafika wartości (E, prostopadle) 24 skrzyżowanie Kaziemierza Wlk/Szewska Stopnie szarości (E, prostopadle) 25 Grafika wartości (E, prostopadle) 26 tylko chodnik wzdłuż jezdni "południowej" Stopnie szarości (E, prostopadle) 27 Grafika wartości (E, prostopadle) 28 tylko chodnik wzdłuż jezdni "północnej" Stopnie szarości (E, prostopadle) 29 Grafika wartości (E, prostopadle) 30 DIALux 4.11 by DIAL GmbH Strona 2

3 PHILIPS BGP323 T35 1xECO198-2S/740 DW / Karta danych oprawy Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.11 by DIAL GmbH Strona 3

4 PHILIPS DBP521 1xCDM-Tm20W EB WB GF / Karta danych oprawy Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wylot światła 1: DIALux 4.11 by DIAL GmbH Strona 4

5 PHILIPS DVP626 FG 1xCDM-T35W 20 / Karta danych oprawy Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wylot światła 1: Części: 2 x DIALux 4.11 by DIAL GmbH Strona 5

6 INDAL Stela Long WRN / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.11 by DIAL GmbH Strona 6

7 INDAL Stela Long WRN / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.11 by DIAL GmbH Strona 7

8 INDAL Stela Wide WRN / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.11 by DIAL GmbH Strona 8

9 INDAL Stela Long WRN / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.11 by DIAL GmbH Strona 9

10 INDAL Stela Long WRN / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.11 by DIAL GmbH Strona 10

11 Scena zewnętrzna 1 / Rzut poziomy Skala 1 : 1173 DIALux 4.11 by DIAL GmbH Strona 11

12 Scena zewnętrzna 1 / Oprawy (plan rozmieszczenia) Skala 1 : 1173 Wykaz opraw Nr. Ilość Etykieta 1 8 INDAL Stela Long WRN 2 20 INDAL Stela Long WRN 3 6 INDAL Stela Long WRN 4 16 INDAL Stela Long WRN DIALux 4.11 by DIAL GmbH Strona 12

13 Scena zewnętrzna 1 / Oprawy (plan rozmieszczenia) Wykaz opraw Nr. Ilość Etykieta 5 3 INDAL Stela Wide WRN 6 8 PHILIPS BGP323 T35 1xECO198-2S/740 DW 7 3 PHILIPS CGP431 FG 1xSON-TPP150W OR P PHILIPS DBP521 1xCDM-Tm20W EB WB GF 9 6 PHILIPS DVP626 FG 1xCDM-T35W 20 DIALux 4.11 by DIAL GmbH Strona 13

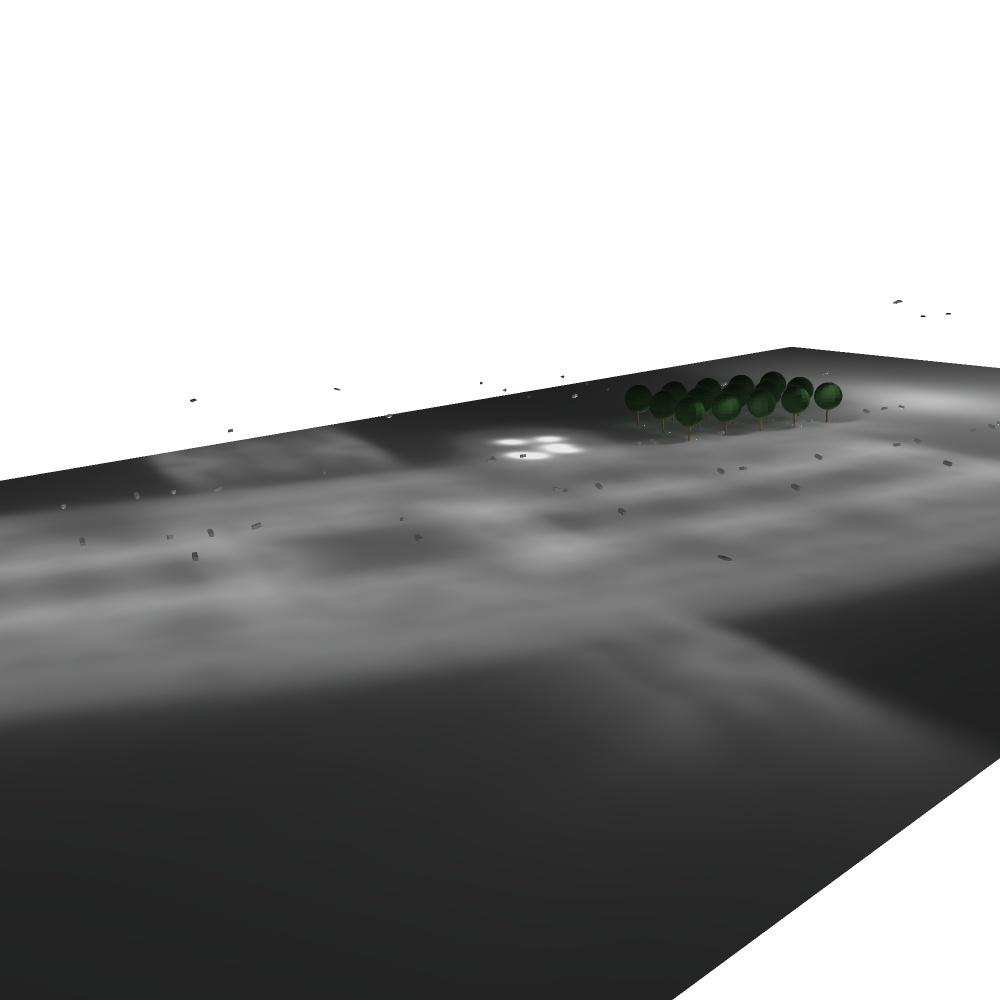

14 Scena zewnętrzna 1 / 3D Rendering DIALux 4.11 by DIAL GmbH Strona 14

15 Scena zewnętrzna 1 / jezdnia "południowa" / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 756 Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 15

16 Scena zewnętrzna 1 / jezdnia "południowa" / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 756 ( m, m, m) Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 16

17 Scena zewnętrzna 1 / jezdnia "północna" / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 777 Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 17

18 Scena zewnętrzna 1 / jezdnia "północna" / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 777 ( m, m, m) Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 18

19 Scena zewnętrzna 1 / chodnik z pasażem wzdłuż jezdni "południowej" / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 755 Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 19

20 Scena zewnętrzna 1 / chodnik z pasażem wzdłuż jezdni "południowej" / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 755 ( m, m, m) Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 20

21 Scena zewnętrzna 1 / chodnik z pasażem i placem wzdłuż jezdni "północnej" / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 769 Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 21

22 Scena zewnętrzna 1 / chodnik z pasażem i placem wzdłuż jezdni "północnej" / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 769 ( m, m, m) Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 22

23 Scena zewnętrzna 1 / wysepka tramwajowa / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 751 Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 23

24 Scena zewnętrzna 1 / wysepka tramwajowa / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 751 ( m, m, m) Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 24

25 Scena zewnętrzna 1 / skrzyżowanie Kaziemierza Wlk/Szewska / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 419 Siatka: 128 x 128 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 25

26 Scena zewnętrzna 1 / skrzyżowanie Kaziemierza Wlk/Szewska / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 419 ( m, m, m) Siatka: 128 x 128 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 26

27 Scena zewnętrzna 1 / tylko chodnik wzdłuż jezdni "południowej" / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 755 Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 27

28 Scena zewnętrzna 1 / tylko chodnik wzdłuż jezdni "południowej" / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 755 ( m, m, m) Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 28

29 Scena zewnętrzna 1 / tylko chodnik wzdłuż jezdni "północnej" / Stopnie szarości (E, prostopadle) ( m, m, m) Skala 1 : 741 Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 29

30 Scena zewnętrzna 1 / tylko chodnik wzdłuż jezdni "północnej" / Grafika wartości (E, prostopadle) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 741 ( m, m, m) Siatka: 128 x 64 Punkty E m [lx] E max / E m E min / E max DIALux 4.11 by DIAL GmbH Strona 30
