Projekt boisk szkolnych

Transkrypt

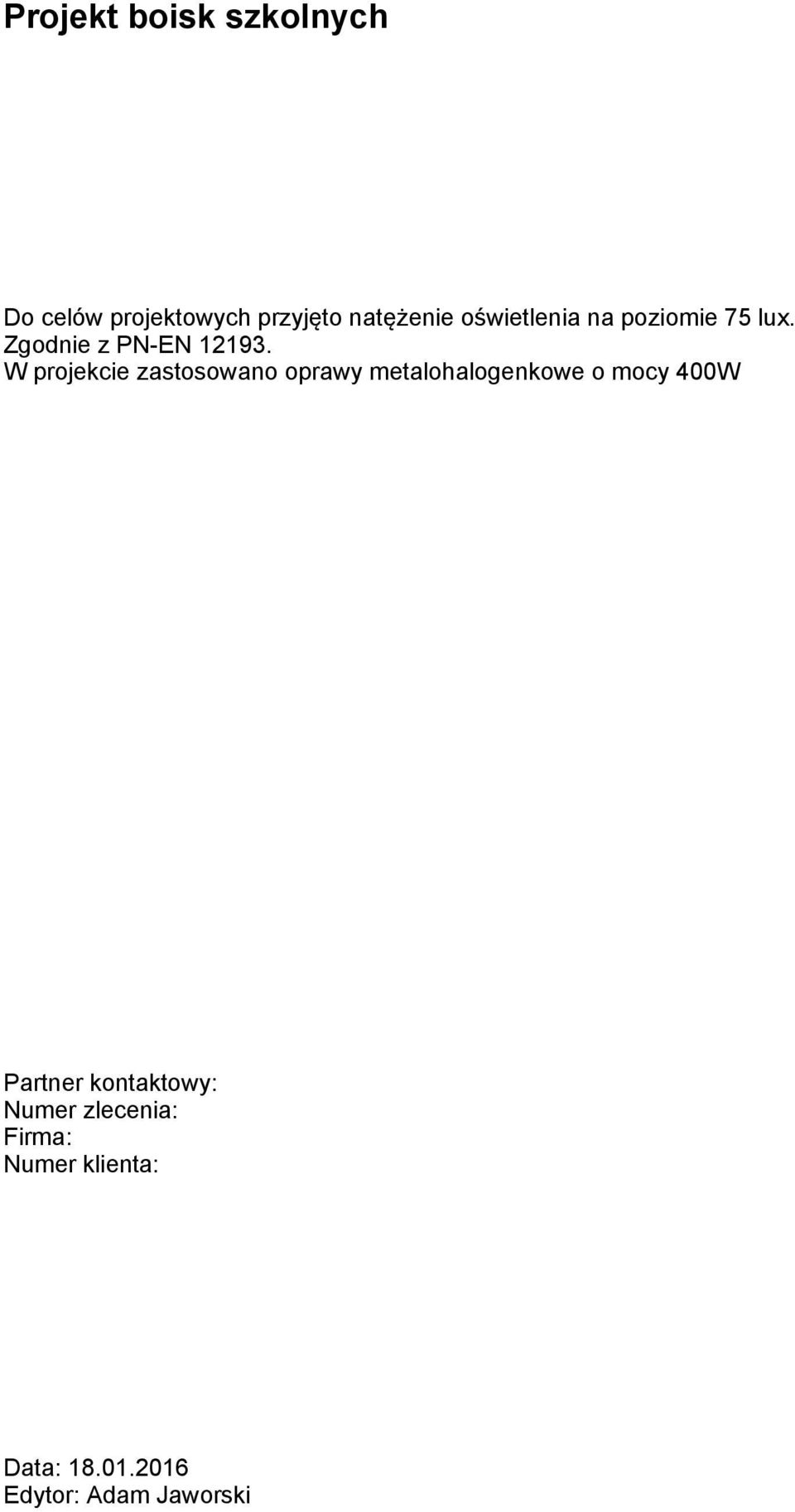

1 Do celów projektowych przyjęto natężenie oświetlenia na poziomie 75 lux. Zgodnie z PN-EN W projekcie zastosowano oprawy metalohalogenkowe o mocy 400W Partner kontaktowy: Numer zlecenia: Firma: Numer klienta: Data: Edytor: Adam Jaworski

2 Spis treści Projekt boisk szkolnych Strona tytułowa projektu 1 Spis treści 2 1xHPI-TP400W A25- Karta danych oprawy 3 1xHPI-TP400W A25- Karta danych oprawy 4 Scena zewnętrzna 1 Oprawy sportowe (lista współrzędnych) 5 Powierzchnie zewnętrzne Boisko do gry w piłkę nożną 2 Siatka obliczeniowa (PA) Izolinie (E, prostopadle) 7 Grafika wartości (E, prostopadle) 8 Boisko wielofunkcyjne Grafika wartości (E, prostopadle) 9 DIALux 4.12 by DIAL GmbH Strona 2

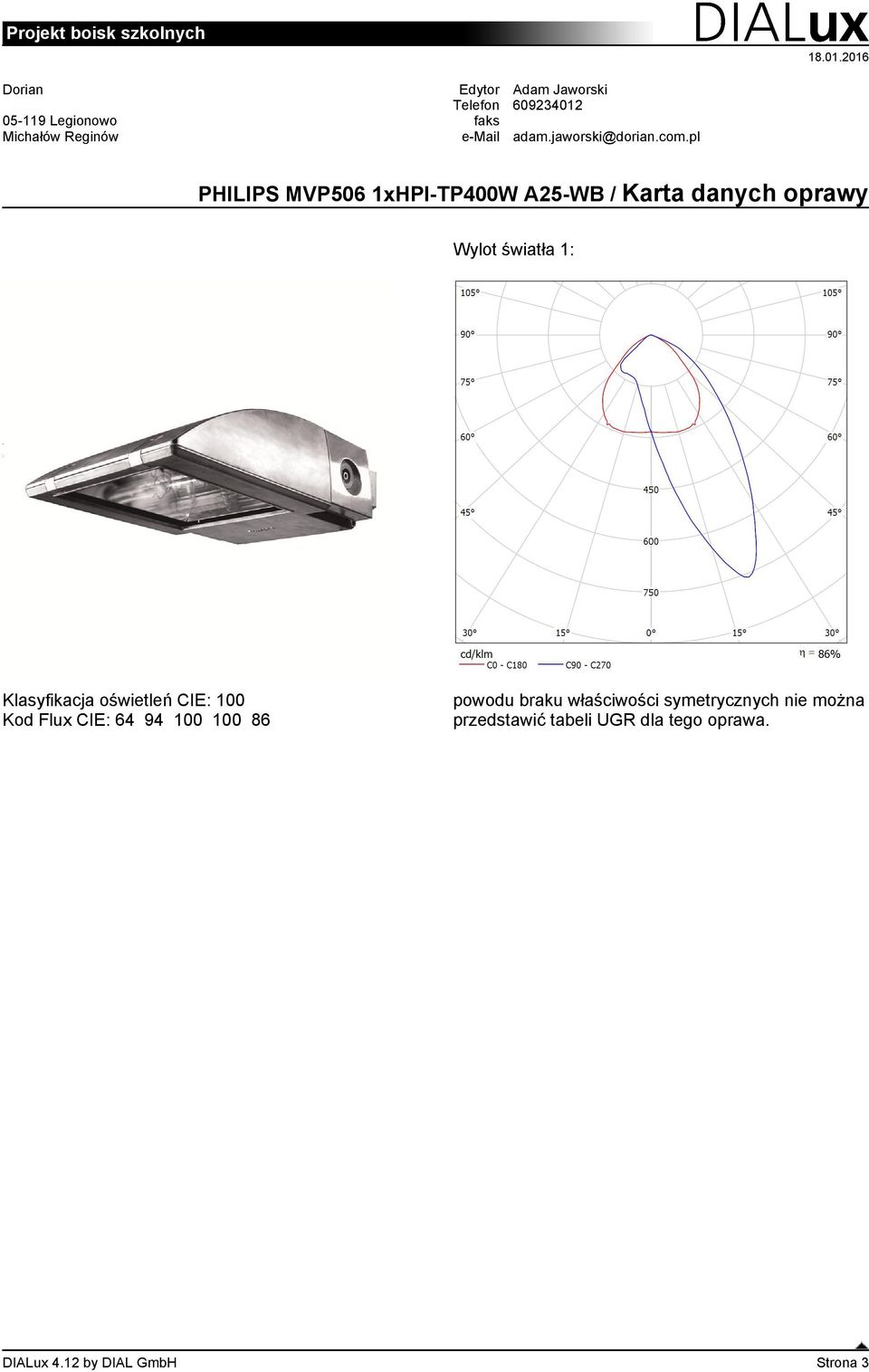

3 1xHPI-TP400W A25- / Karta danych oprawy Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.12 by DIAL GmbH Strona 3

4 1xHPI-TP400W A25- / Karta danych oprawy Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.12 by DIAL GmbH Strona 4

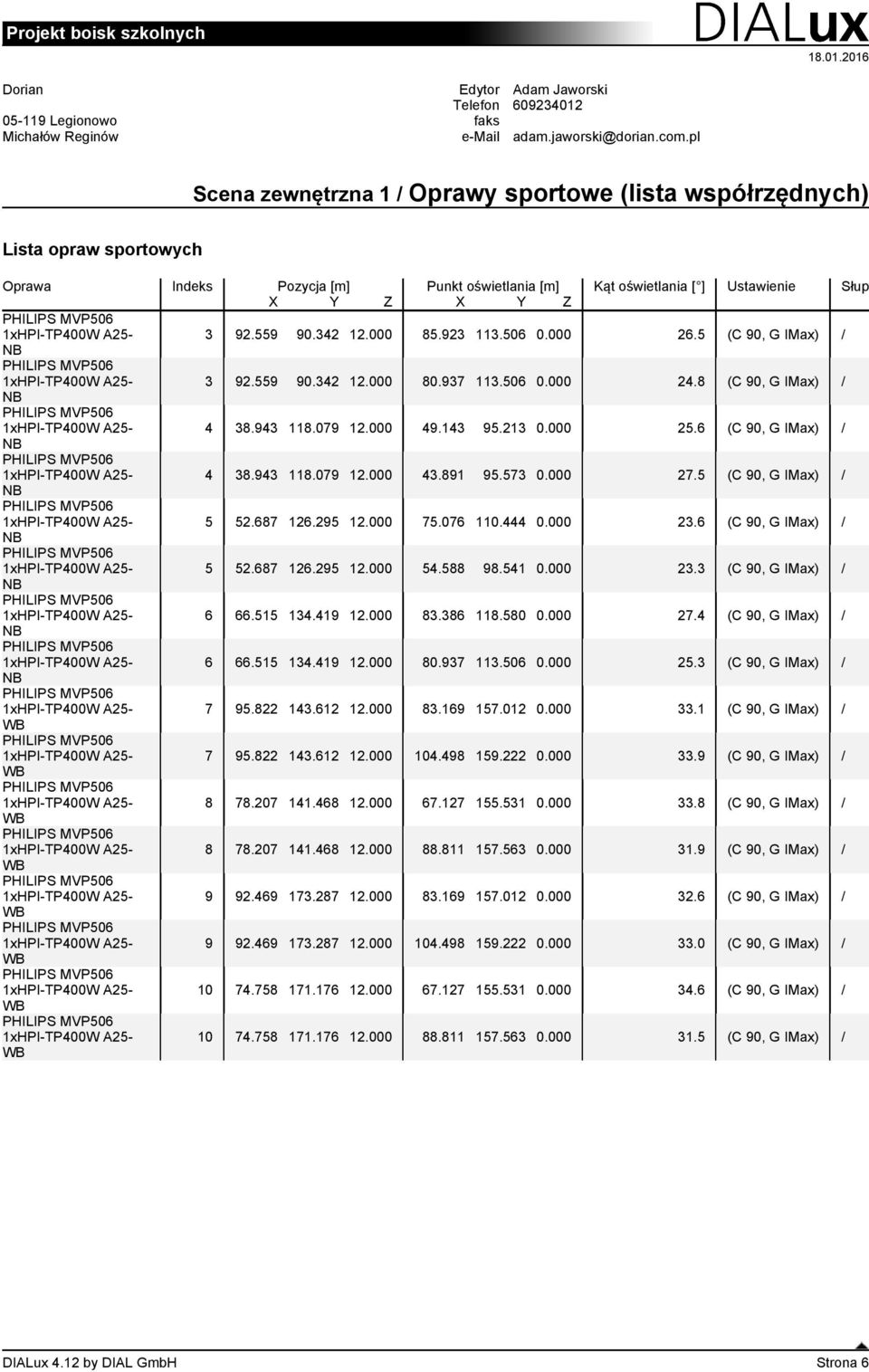

5 Scena zewnętrzna 1 / Oprawy sportowe (lista współrzędnych) Lista opraw sportowych Skala 1 : 1632 Oprawa Indeks Pozycja [m] Punkt oświetlania [m] Kąt oświetlania [ ] Ustawienie Słup X Y Z X Y Z 1xHPI- TP400W A (C 90, G IMax) / 1xHPI- TP400W A (C 90, G IMax) / 1xHPI- TP400W A (C 90, G IMax) / 1xHPI- TP400W A (C 90, G IMax) / DIALux 4.12 by DIAL GmbH Strona 5

6 Scena zewnętrzna 1 / Oprawy sportowe (lista współrzędnych) Lista opraw sportowych Oprawa Indeks Pozycja [m] Punkt oświetlania [m] Kąt oświetlania [ ] Ustawienie Słup X Y Z X Y Z 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / 1xHPI-TP400W A (C 90, G IMax) / DIALux 4.12 by DIAL GmbH Strona 6

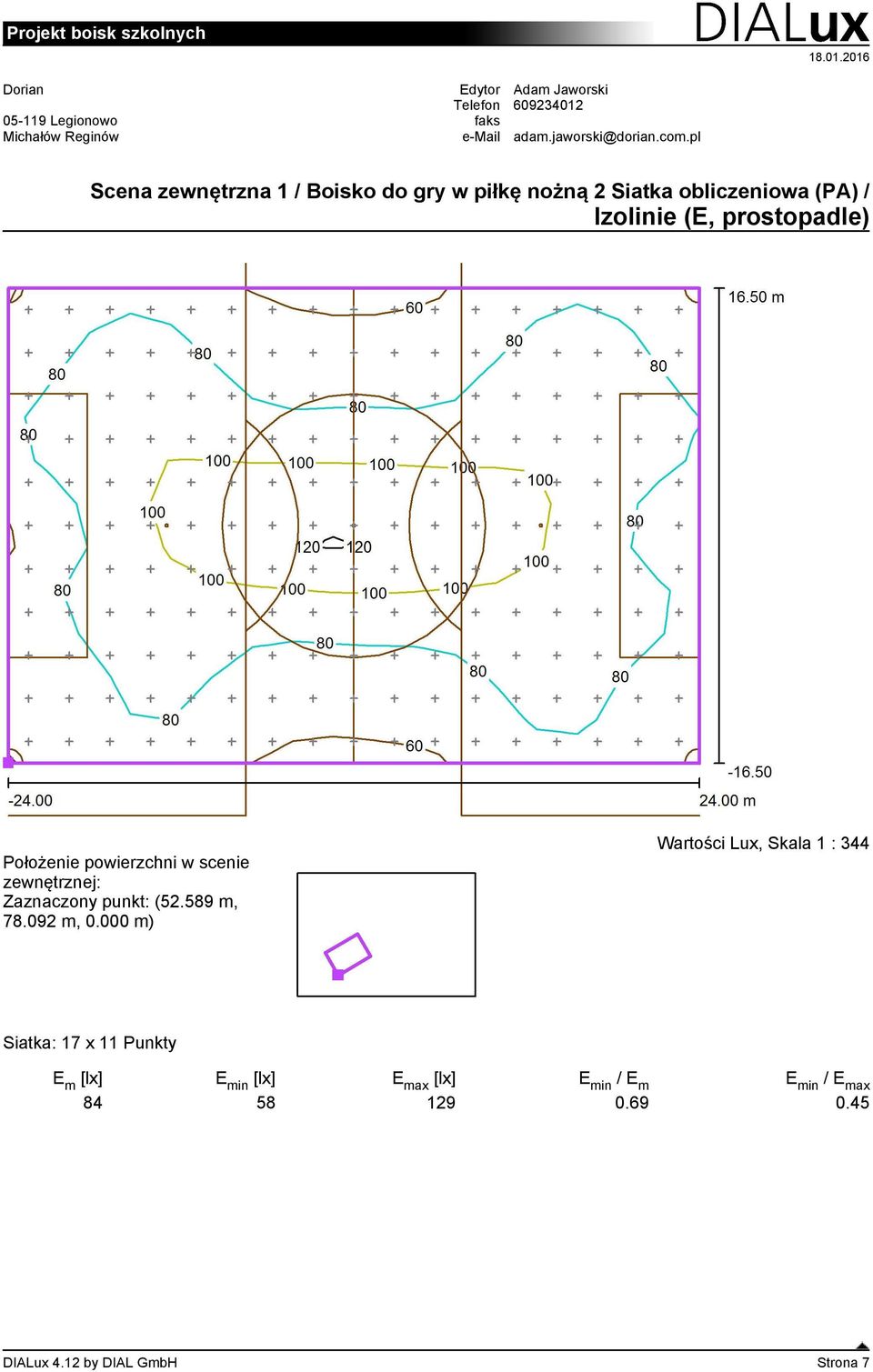

7 Scena zewnętrzna 1 / Boisko do gry w piłkę nożną 2 Siatka obliczeniowa (PA) / Izolinie (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 344 Siatka: 17 x 11 Punkty E m [lx] E max / E m E min / E max DIALux 4.12 by DIAL GmbH Strona 7

8 Scena zewnętrzna 1 / Boisko do gry w piłkę nożną 2 Siatka obliczeniowa (PA) / Grafika wartości (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 344 Siatka: 17 x 11 Punkty E m [lx] E max / E m E min / E max DIALux 4.12 by DIAL GmbH Strona 8

9 Scena zewnętrzna 1 / Boisko wielofunkcyjne / Grafika wartości (E, prostopadle) Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 304 Siatka: 161 Punkty E m [lx] E max / E m E min / E max DIALux 4.12 by DIAL GmbH Strona 9
