INSTRUKCJA OBSŁUGI ZDALNE STEROWANIA RADIOWE SAGA L
|
|
- Gabriela Kowalewska
- 7 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA OBSŁUGI ZDALNE STEROWANIA RADIOWE SAGA L
2 SPIS TREŚCI 1. WSTĘP 2. SPECYFIKACJA OGÓLNA 3. SCHEMATY POŁĄCZEŃ 4. SCHEMAT WEWNĘTRZNY NADAJNIKA 5. SCHEMAT WEWNĘTRZNY ODBIORNIKA 6. NIEZALEŻNA LINIA COM LINE 7. ZMIANA CZĘSTOTLIWOŚCI PRACY 8. TABELA PASMA CZĘSTOTLIWOŚCI VHF 9. TABELA PASMA CZĘSTOTLIWOŚCI UHF 10. ZMIANA NO/NC PRZYCISKU R0/START 11. MONTAŻ I URUCHOMIENIE 2

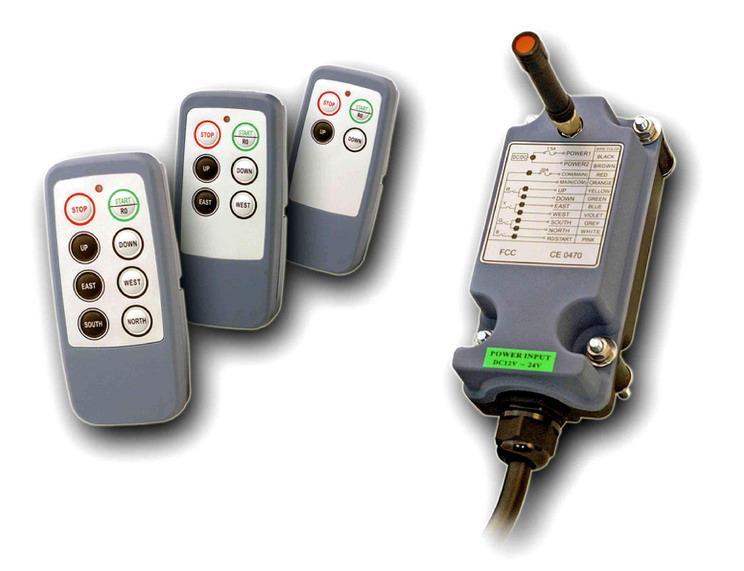

3 1. WSTĘP Sterowanie radiowe serii L i LB, jest najlepszym rozwiązaniem w aplikacjach, w których nie jest wymagany system awaryjnego zatrzymania (różne rodzaje maszyn, sterowanie wózkami, przenośnikami taśmowymi) Urządzenia działają na zasadzie fali impulsowej i jest to rodzaj sterowania, który nie może być zastosowany gdzie wymagane jest szybkie awaryjne zatrzymanie przy błędzie nadajnika. OSTRZEŻENIA Przed przystąpieniem do instalacji konieczne jest zapoznanie się z niniejszą instrukcją oraz przestrzeganie wszystkich zawartych tu postanowień i wskazówek. Instrukcja ta jest przeznaczona dla wykwalifikowanego personelu, który zajmuje się instalacją, konserwacją, naprawami itd. Sterowaniem radiowym może zajmować się tylko osoba upoważniona, która została przeszkolona w zakresie funkcji urządzenia. UŻYTKOWANIE Używanie sterowania radiowego, pociąga za sobą przestrzeganie opisanych tu instrukcji, które są niezbędne do bezpiecznego użytkowania. Sprzęt ten musi być użyty w obrębie maksymalnego zasięgu pracy i tylko gdy osoba obsługująca dokładnie widzi ruchome części maszyn. W przypadku przerwy w pracy urządzenia, obowiązkowe jest wyłączenie nadajnika. Ponadto nie wolno pozostawiać nadajnika bez nadzoru. Uziemienie odbiornika musi być połączone z uziemieniem o tym samym potencjale co obsługiwana maszyna. Upewnij się, że funkcje wskazane na przyciskach nadajnika odpowiadają właściwym przekaźnikom odbiornika. Sprawdź poprawność działania przycisku STOP, zaraz po każdym uruchomieniu i dodatkowo przed rozpoczęciem obsługi. Producent lub dostawca nie ponoszą odpowiedzialności za żadne szkody lub jakiekolwiek obrażenia osób powstałe z powodu braku umiejętności posługiwania się tym produktem, niewłaściwego zastosowania, błędów w podłączeniu, otwierania urządzeń lub ich modyfikacji, braku zachowania zasad bezpieczeństwa oraz braku regularnej konserwacji i przeglądu. Użycie serii L/LB jest zabronione w sektorze dźwignicowym w odniesieniu do następujących regulacji Unii Europejskiej: EN 60950, EN 60204, EN , EN , EN
4 2. SPECYFIKACJA OGÓLNA Wytrzymała, solidna obudowa o stopniu ochrony IP65, Lekki: Seria L - 155g; Seria LB 250g, Nowoczesny wygląd, Wyjątkowo niskie zużycie baterii: do 3 m-cy dwie baterie alkaliczne AA, Temperatura pracy: -45ºC / +80ºC, Zasięg - do 100m, Zaprojektowany z myślą o sterowaniu maszyn ruchomych i przemysłowych przy mocnych wibracjach i w ciężkich warunkach, Zdalne nastawienie ID, Odbiornik dostępny z różnymi napięciami zasilania: Seria L: 24/48/110/220/380Vac lub 12-24Vac/dc Seria LB: 24/48/110/220/380Vac lub 12-24Vac/dc 4
5 NADAJNIK Wymiary: LxWxH: Seria L: 120 x 55 x 25mm; Seria LB: 163 x 49 x 45mm Waga: Seria L: 155g, Seria LB: 250g (bez baterii) 2 baterie alkaliczne AA Sygnalizacja załączenia (dioda LED) Odporny na wstrząsy Moc wyjściowa: < 4mW Max. pobór prądu : około 10mA Pobór prądu czuwania: mniej niż 1uA Modulacja częstotliwości FM SERIA L L4: 4 przyciski z 1 krokiem (start, stop, góra, dół) L6: 6 przycisków z 1 krokiem (start, stop, góra, dół, wschód, zachód) L8: 8 przycisków z 1 krokiem (start, stop, góra, dół, wschód, zachód południe, północ) SERIA LB L6B: 4 przyciski z 2 krokami (góra, dół, wschód, zachód, druga prędkość podnoszenia, druga prędkość obrotu) + przycisk awaryjny + klucz STARTU L8B: 6 przycisków z 1 krokiem (góra, dół, wschód, zachód, południe, północ) + przycisk awaryjny + klucz STARTU 5
6 ODBIORNIK Obudowa IP65 Wykonanie: Włókno szklane i tworzywa ABS Temperatura pracy: -45ºC / +80ºC Przekaźniki wyjściowe: 250Vac 10A ; 32Vdc 15A Kod ID 32-bitowy Zasięg: do 100m Napięcie izolacji: > 15 kv Zdalne ustawianie kodów ID Wymiary: L x W x H: 161x 74x 52mm Waga 1100g (bez kabla) Czułość: ok. 105 dbm Odporny na wstrząsy 6

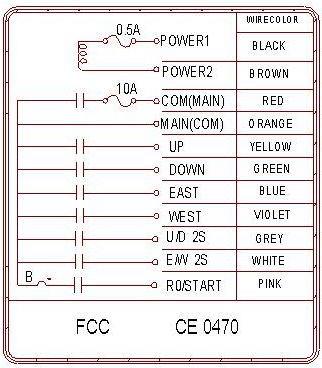

7 3. SCHEMATY POŁĄCZEŃ L8, L8B L6 L4 L6B 7
8 4. SCHEMAT WEWNĘTRZNY NADAJNIKA Antena wewnętrzna Terminal używany do odczytu i zapisu danych lub połączenia do PC w celu nastaw funkcji z użyciem oprogramowania. Rezonator kwarcowy. Zamiana powoduje zmianę częstotliwości nadajnika. L4, L6, L8 L6B, L8B Dostępne są dwa rodzaje częstotliwości VHF i UHF, aktualna częstotliwość jest zaznaczona. Koniecznie należy upewnić się, że nie nastąpiła zamiana rezonatora kwarcowego VHF na UHF lub odwrotnie. VHF: ~ MHz UHF: ~ MHz 8
9 5. SCHEMAT WEWNĘTRZNY ODBIORNIKA SERIA L4, L6, L8, L6B, L8B Typ DC Bezpiecznik: 20A (kolor żółty) Bezpiecznik: 1.5A Wejście DC 9
10 Typ AC Bezpiecznik: 10A Wejście AC Bezpiecznik: 0.5A L8, L8B, L6B L6 Przełącznik wyboru napięcia zasilania: HI napięcie wyższe, LO napięcie niższe. 10
11 ODBIORNIK L4, L6, L8, L6B, L8B Rezonator kwarcowy. Zamiana powoduje zmianę częstotliwości odbiornika. SQ ADJ służy do nastawy minimalnej czułości odbioru, nie nastawiać dowolnie. Jeśli jest to konieczne dokonuje się nastawy poprzez pokręcenie w kierunku zgodnym z ruchem wskazówek zegara aż do zapalenia się lampki SQ (odbiór słabego sygnału), następnie pokręcamy w kierunku przeciwnym do ruchu wskazówek zegara aż lampka SQ zgaśnie (odbiór silnego sygnału). Przed działaniem lampka SQ nie świeci. Lampka SQ zapala się jeśli jest odbierany sygnał radiowy. Jeśli lampka SQ świeci się przed rozpoczęciem działania to znaczy, że występuje zakłócenie. Należy nastawić odpowiednią czułość regulując SQ ADJ. Dostępne są dwa rodzaje częstotliwości VHF i UHF, aktualna częstotliwość jest zaznaczona. Koniecznie należy upewnić się, że nie nastąpiła zamiana rezonatora kwarcowego VHF na UHF lub odwrotnie. VHF: ~ MHz UHF: ~ MHz Terminal używany do odczytu i zapisu danych lub połączenia do PC w celu nastaw funkcji z użyciem oprogramowania. Problem z pamięcią RX jest sygnalizowany przez diodę Error LED. Czerwony błysk co 0.5 sekundy. 11

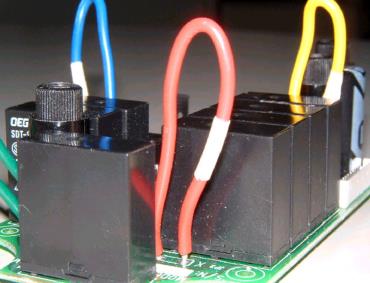

12 6. NIEZALEŻNA LINIA COM LINE Jeżeli niezależna linia COM line jest wymagana wtedy należy przeciąć żyłę oznaczoną białym X tak jak pokazano poniżej. Dłuższa część żyły stanie się nową linią COM line. L4 Przeciąć przewód w tym miejscu W serii L oferowane są opcjonalnie następujące COM lines: L8/L8B 4 COM lines Up/Down, East/West, South/North and R0 L6 3 COM lines Up/Down, East/West, R0 L4 2 COM lines Up/Down, R0 L6B 1COM line Up/Down ~East/West 2S and R0 Należy zapoznać się ze schematem urządzenia i jeśli konieczna jest opcja COM Line wówczas należy przeciąć przewody zgodnie ze wskazówkami powyżej. Dłuższa część przewodu staje się nową linią COM Line i wtedy można połączyć przewód nowej linii COM z istniejącym dodatkowym zaciskiem. 12
13 7. ZMIANA CZĘSTOTLIWOŚCI PRACY Częstotliwość pracy serii L może być łatwo zmieniona poprzez wymianę rezonatorów kwarcowych odpowiednich dla nadajnika (TX) i odbiornika (RX). Proszę zapoznać się z poniżej przedstawioną procedurą wymiany rezonatora kwarcowego. Uwaga: Przy wymianie rezonatora kwarcowego należy zwrócić uwagę że są do wyboru dwa rodzaje częstotliwości pracy (VHF i UHF). Miejsce montażu rezonatora kwarcowego dla VHF i UHF jest oznaczone na jednostce. Należy zwrócić uwagę aby nie pomylić miejsca zamontowania rezonatora kwarcowego. Procedura wymiany: (1). Podważyć rezonator kwarcowy za pomocą płaskiego śrubokręta (2). Wyciągnąć rezonator kwarcowy z jednostki (3). Użyć odpowiednich kleszczy płaskich do wyprostowania obu nóżek 13
14 (4). Włożyć pionowo nowy rezonator kwarcowy do jednostki (5). Przycisnąć nowy rezonator kwarcowy tak, aby wszedł do gniazda Uwaga: Ten sam rezonator kwarcowy ma inną częstotliwość dla nadajnika (TX) i odbiornika (RX). Na przykład: 14
15 8. TABELA PASMA CZĘSTOTLIWOŚCI VHF Nr kan. Częstotl. (MHz) Nr kan. Częstotl. (MHz) Nr kan. Częstotl. (MHz)
16 9. TABELA PASMA CZĘSTOTLIWOŚCI UHF Nr kan. Częstotl. (MHz) Nr kan. Częstotl. (MHz) Nr kan. Częstotl. (MHz) , ,
17 10. ZMIANA NO/NC PRZYCISKU R0/START Przycisk R0/START w serii L posiadać styki wyjściowe NO i NC. NO jest ustawieniem domyślnym. Jeżeli konieczny jest styk wyjściowy NC należy przełożyć przewód z zacisku nr 8 (R0/Start, kolor różowy) na zacisk nr 10. Procedura zmiany: Kolor różowy R0/START jest N.O. R0/START jest N.C. 17
18 11. MONTAŻ I URUCHOMIENIE MONTAŻ SPRZĘTU MOŻE WYKONYWAĆ JEDYNIE WYKWALIFIKOWANY PERSONEL Odbiornik musi być umiejscowiony na wysokości co najmniej 2 metrów aby właściwie odbierać sygnał. Odbiornik posiada obudowę o stopniu ochrony IP65 mimo tego lepiej umieścić go w miejscu chronionym przed wilgocią. Unikać montażu instalacji w pobliżu pól magnetycznych, obiektów pod wysokim napięciem lub innych metalowych przeszkód. Odbiornik może być zamontowany poziomo lub pionowo i przymocowany za pomocą dołączonych śrub antywibracyjnych. Ważną rzeczą jest aby był zamontowany w miejscu, w którym będzie łatwo dostępny dla obsługi w celu konserwacji lub naprawy. UWAGA!!! Zanim przystąpi się do jakichkolwiek czynności konserwacyjnych należy odłączyć zasilanie. PODŁĄCZENIE ODBIORNIKA Aby połączyć odbiornik ze skrzynką sterowniczą maszyny, należy użyć dołączonego kabla wielożyłowego. Połączenia można dokonać bezpośrednio podłączając poszczególne żyły kabla lub przy użyciu odpowiednich złączek. Przed połączeniem żył kabla wielożyłowego należy porównać schemat połączeń maszyny ze schematem połączeń uwidocznionym na odbiorniku. Dokładnie sprawdzić poprawność połączeń. Należy połączyć uziemienie odbiornika. URUCHOMIENIE I DZIAŁANIE 1. Włączyć główne zasilanie sterowanego urządzenia. 2. Włożyć dwie alkaliczne baterie AA do nadajnika. 3. Nacisnąć przycisk Start/RO aby włączyć odbiornik. W przypadku L6B/L8B, należy: a) zwolnić przycisk EMS b) obrócić klucz w kierunku zgodnym z ruchem wskazówek zegara na pozycję "ON" c) kontynuować obracanie klucza do pozycji "START" aby włączyć urządzenie 18

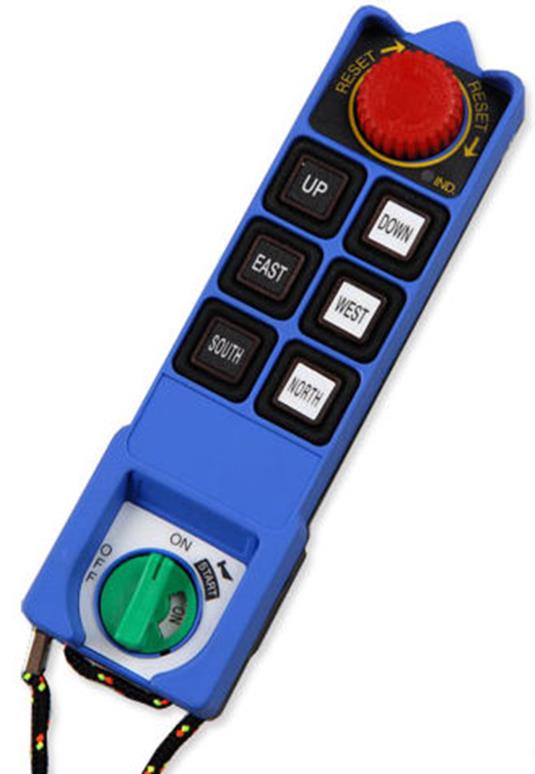

19 Nacisnąć przycisk START/R0 aby włączyć odbiornik Zwolnić przycisk EMS Obrócić klucz do pozycji START 4. Sterować urządzeniem korzystając z dostępnych ustawień. 5. Po zakończonym działaniu należy: a) naciśnij przycisk STOP b) odłożyć nadajnik na miejsce c) wyłączyć główne zasilanie sterowanego urządzenia. 19
20 POSTĘPOWANIE W RAZIE AWARII W przypadku jakiejkolwiek awarii, należy: 1. Nacisnąć przycisk STOP. W przypadku L6B/L8B, należy nacisnąć przycisk EMS i usunąć klucz. 2. Wyłączyć główne zasilanie sterowanego urządzenia. Nacisnąć przycisk STOP Nacisnąć przycisk EMS Zwolnić klucz 20
21 BATERIE Nadajnik zasilany jest dwiema bateriami alkalicznymi typu AA. Jeśli moc baterii jest wystarczająca dioda LED błyska na zielono. Jeśli moc baterii jest niska dioda LED błyska na czerwona. Słabe baterie powodują, ze zasięg działania nadajnika zmniejsza się oraz pojawiają się przerwy w sterowaniu. Wówczas należy wymienić baterie. UWAGA: NIE NALEŻY UŻYWAĆ DOŁADOWYWANYCH BATERII. 21
22 PSTĘPOWANIE W RAZIE PROBLEMÓW Lp Usterka Przyczyna Działanie 1 Czerwona dioda LED błyska szybko (co 0,2 sek.), mimo że żaden przycisk nie jest naciśnięty 2 Dioda LED TX błyska na zmianę na czerwono i żółto (co 0,5 sek.) 3 Dioda Error LED RX błyska powoli na czerwono ( co 0,5 sek.) 4 Dioda LED TX błyska na czerwono (co 2 sek.), żaden przycisk nie jest naciśnięty 5 Krótki zasięg działania oraz Przycisk jest zablokowany. Niewłaściwe zasilanie. Pamięć TX jest uszkodzona. Pamięć TX jest uszkodzona. Baterie są wyczerpane. Praca jest zakłócana przez inne Wymienić przycisk. Podłączyć zasilanie zgodnie z instrukcją. Zgłosić do serwisu. Zgłosić do serwisu. Wymienić baterie. Wymienić rezonator kwarcowy następują przerwy w pracy. sterowanie radiowe lub nieznany sygnał w jednostce TX i RX aby o tej samej częstotliwości. zmienić częstotliwość. UWAGA: Pamięć TX i RX posiada funkcję antykopiującą, jakiekolwiek nieodpowiednie działanie dekodujące oprogramowanie pamięci powoduje problemy opisane w ramce w punkcie 2 i 3. Jeżeli powstaną inne problemy nie opisane tutaj lub mają Państwo jakieś sugestie lub uwagi, prosimy przesłać je faxem na nr :
