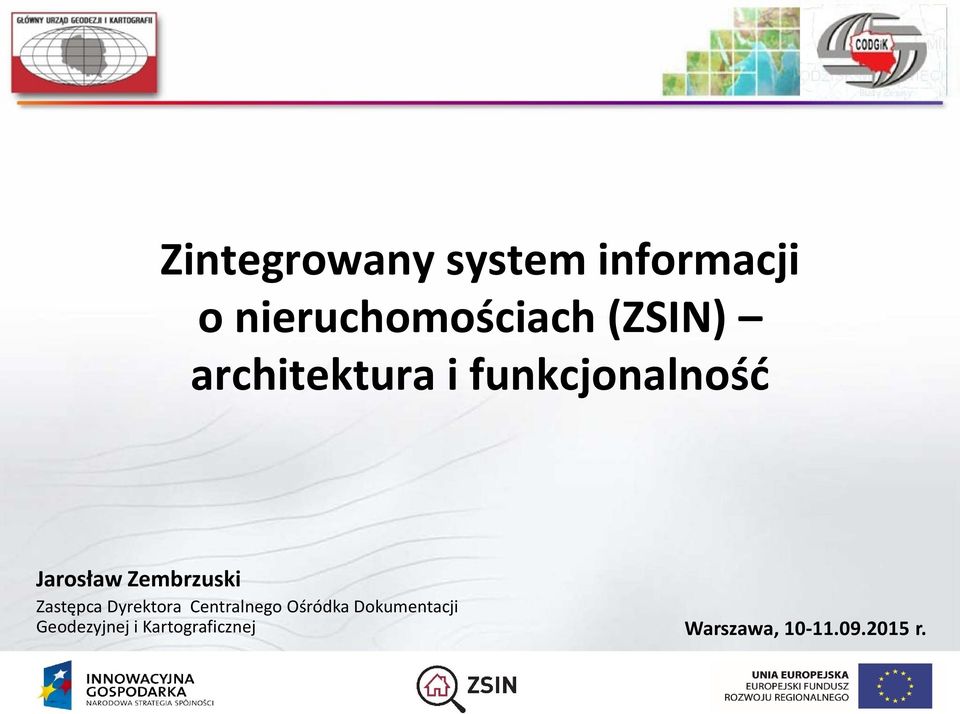

1 Zintegrowany system informacji o nieruchomościach (ZSIN) architektura i funkcjonalność Jarosław Zembrzuski Zastępca Dyrektora Centralnego Ośródka Dokumentacji Geodezyjnej i Kartograficznej Warszawa, r.

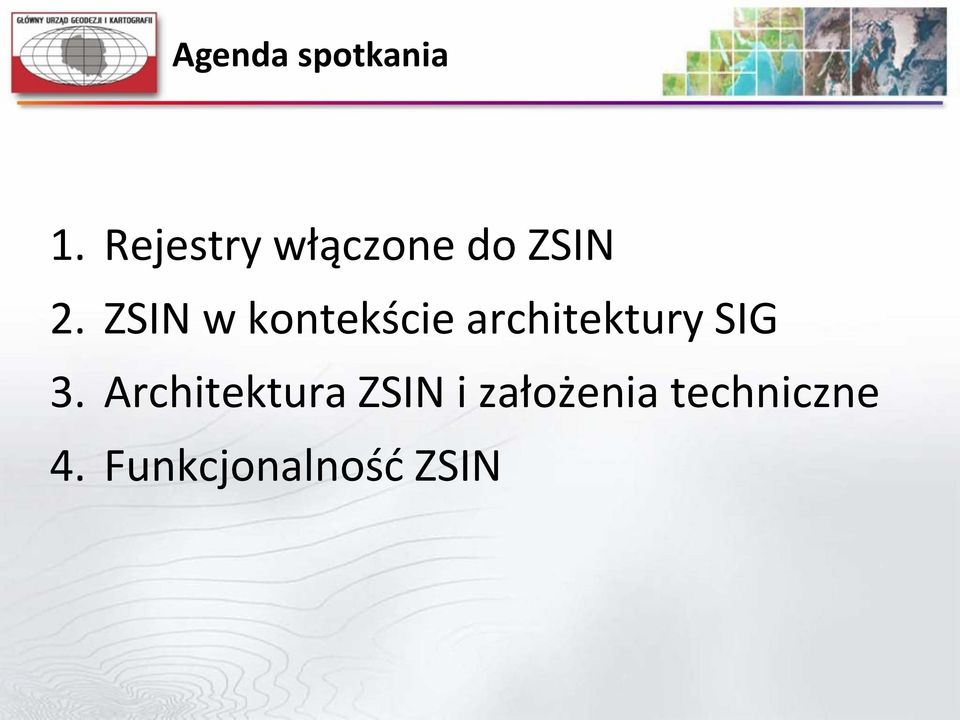

2 Agenda spotkania 1. Rejestry włączone do ZSIN 2. ZSIN w kontekście architektury SIG 3. Architektura ZSIN i założenia techniczne 4. Funkcjonalność ZSIN

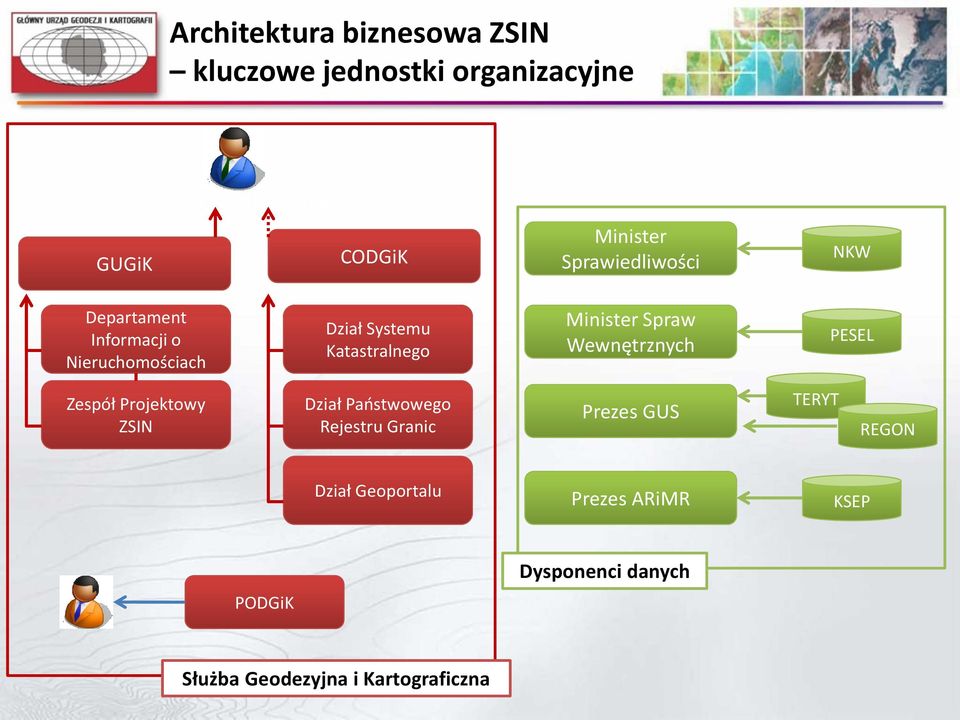

3 Architektura biznesowa ZSIN kluczowe jednostki organizacyjne GUGiK Główny Geodeta Kraju CODGiK Minister Sprawiedliwości NKW Departament Informacji o Nieruchomościach Dział Systemu Katastralnego Minister Spraw Wewnętrznych PESEL Zespół Projektowy ZSIN Dział Państwowego Rejestru Granic Prezes GUS TERYT REGON Dział Geoportalu Prezes ARiMR KSEP PODGiK Dysponenci danych Służba Geodezyjna i Kartograficzna

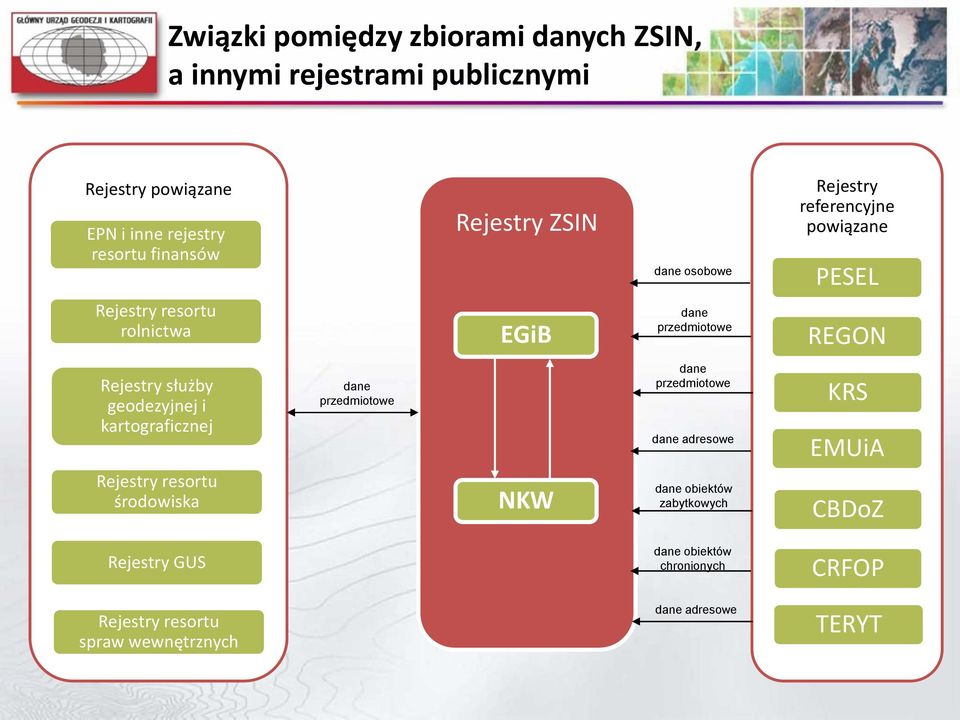

4 Związki pomiędzy zbiorami danych ZSIN, a innymi rejestrami publicznymi Rejestry powiązane EPN i inne rejestry resortu finansów Rejestry ZSIN dane osobowe Rejestry referencyjne powiązane PESEL Rejestry resortu rolnictwa EGiB dane przedmiotowe REGON Rejestry służby geodezyjnej i kartograficznej dane przedmiotowe dane przedmiotowe dane adresowe KRS EMUiA Rejestry resortu środowiska NKW dane obiektów zabytkowych CBDoZ Rejestry GUS dane obiektów chronionych CRFOP Rejestry resortu spraw wewnętrznych dane adresowe TERYT

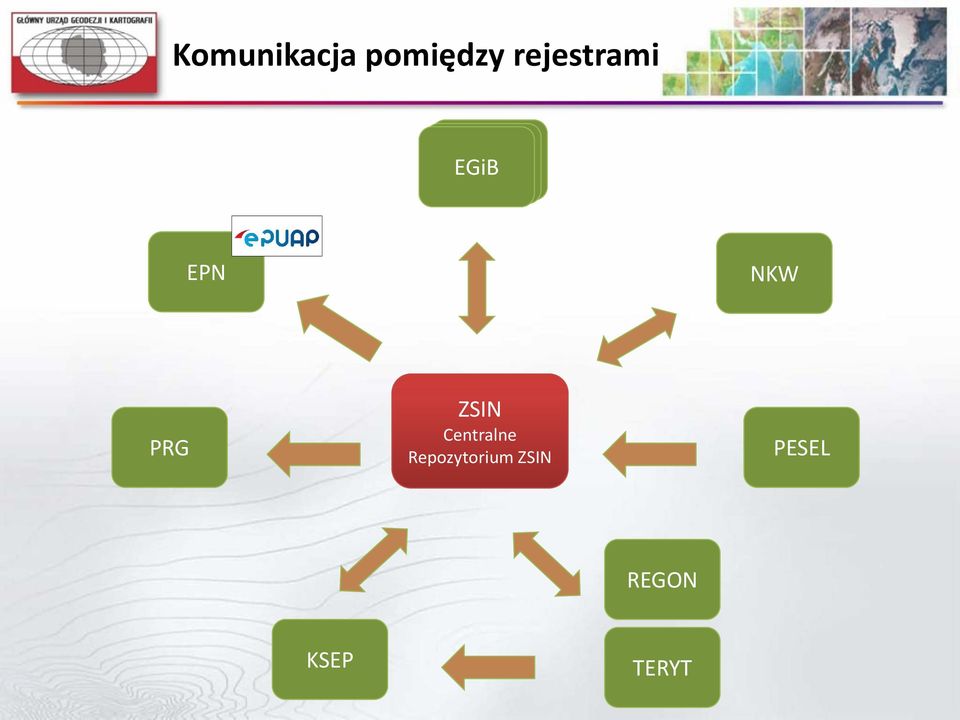

5 Komunikacja pomiędzy rejestrami EGiB EPN NKW PRG ZSIN Centralne Repozytorium ZSIN PESEL REGON KSEP TERYT

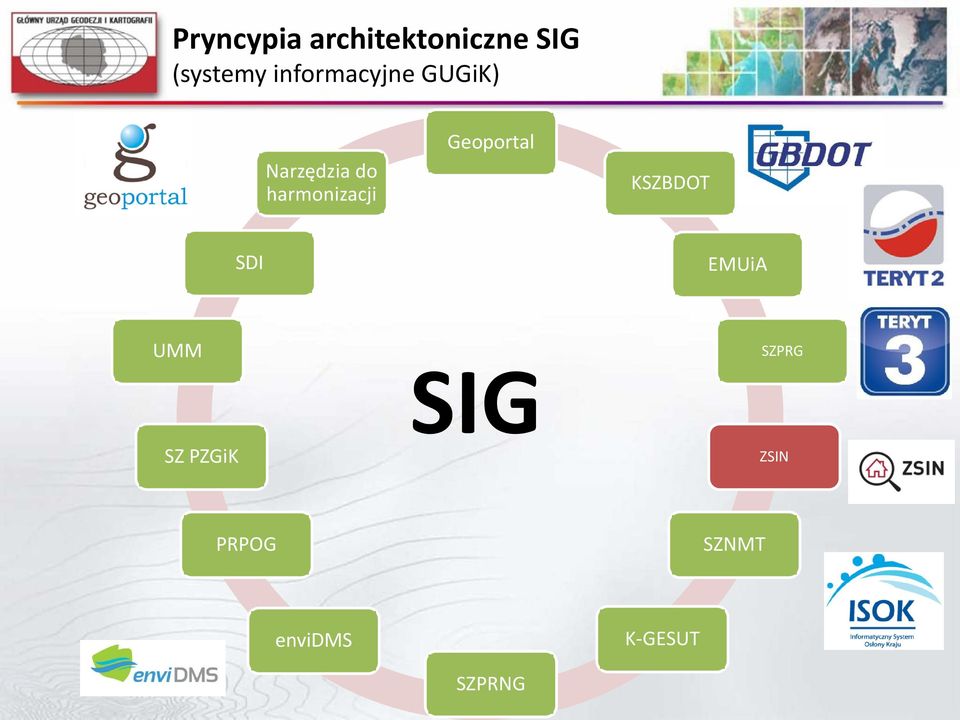

6 Pryncypia architektoniczne SIG (systemy informacyjne GUGiK) Narzędzia do harmonizacji Geoportal KSZBDOT SDI EMUiA UMM SZ PZGiK SIG SZPRG ZSIN PRPOG SZNMT envidms SZPRNG K-GESUT

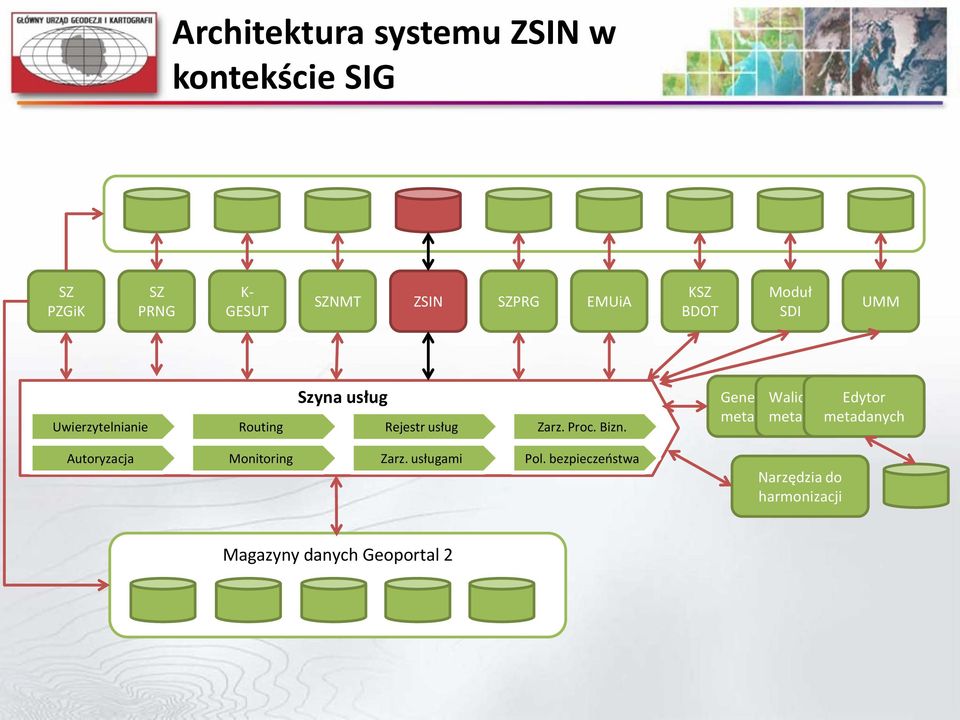

7 Architektura systemu ZSIN w kontekście SIG SZ PZGiK SZ PRNG K- GESUT SZNMT ZSIN SZPRG EMUiA KSZ BDOT Moduł SDI UMM Uwierzytelnianie Routing Szyna usług Rejestr usług Zarz. Proc. Bizn. Generatormetad Walidator Edytor metadanych metadanych metadanych Autoryzacja Monitoring Zarz. usługami Pol. bezpieczeństwa Narzędzia do harmonizacji Magazyny danych Geoportal 2

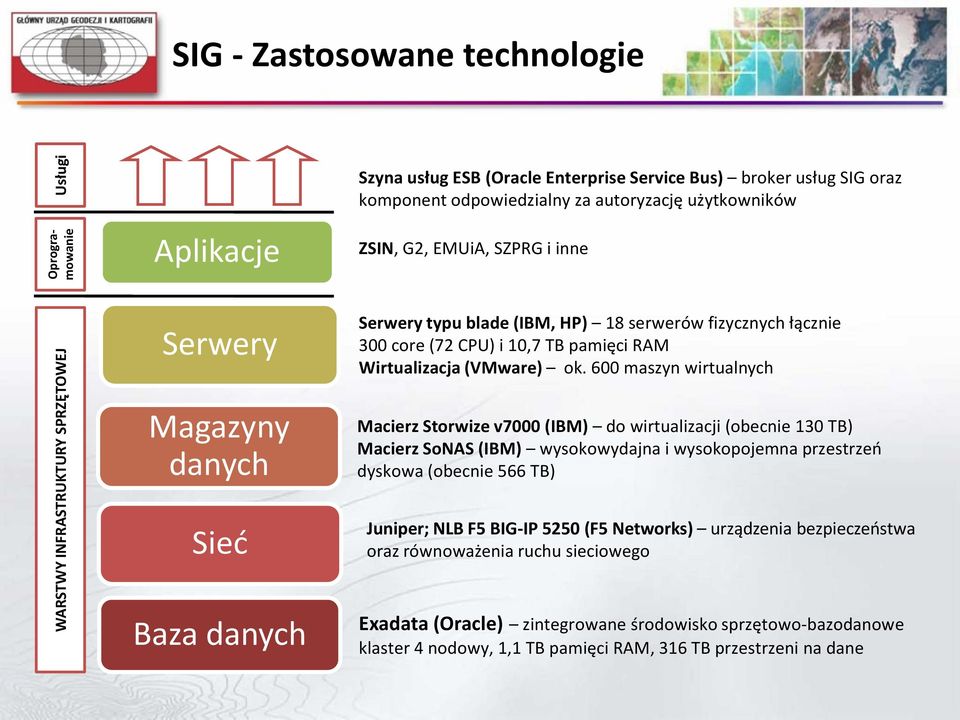

8 WARSTWY INFRASTRUKTURY SPRZĘTOWEJ Oprogramowanie Usługi SIG - Zastosowane technologie Szyna usług ESB (Oracle Enterprise Service Bus) broker usług SIG oraz komponent odpowiedzialny za autoryzację użytkowników Aplikacje Serwery ZSIN, G2, EMUiA, SZPRG i inne Serwery typu blade (IBM, HP) 18 serwerów fizycznych łącznie 300 core (72 CPU) i 10,7 TB pamięci RAM Wirtualizacja (VMware) ok. 600 maszyn wirtualnych Magazyny danych Sieć Baza danych Macierz Storwize v7000 (IBM) do wirtualizacji (obecnie 130 TB) Macierz SoNAS (IBM) wysokowydajna i wysokopojemna przestrzeń dyskowa (obecnie 566 TB) Juniper; NLB F5 BIG-IP 5250 (F5 Networks) urządzenia bezpieczeństwa oraz równoważenia ruchu sieciowego Exadata (Oracle) zintegrowane środowisko sprzętowo-bazodanowe klaster 4 nodowy, 1,1 TB pamięci RAM, 316 TB przestrzeni na dane

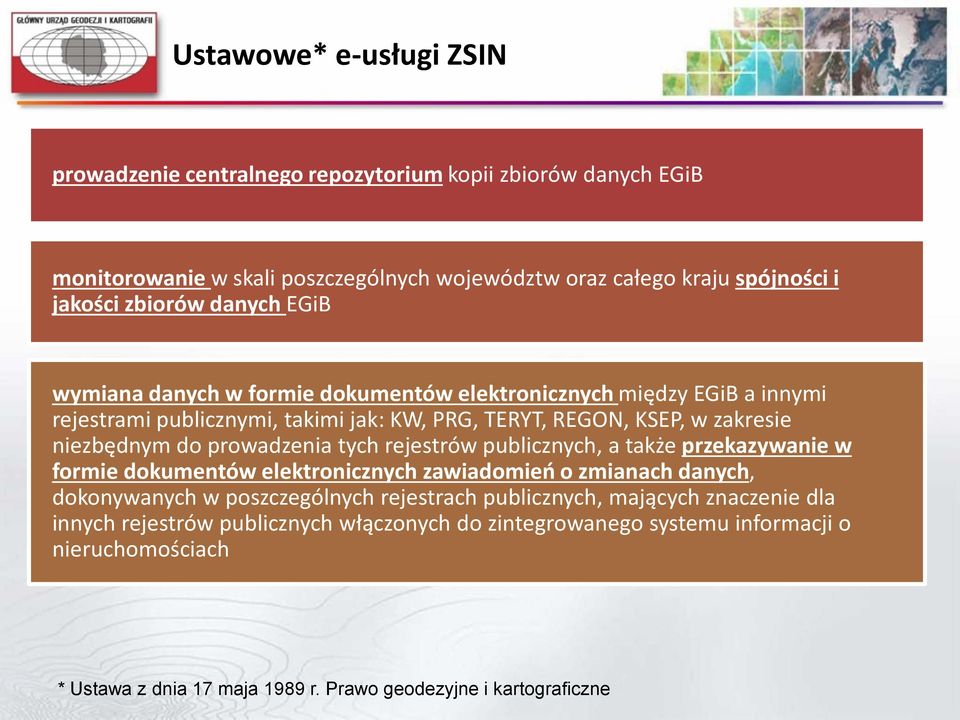

9 Ustawowe* e-usługi ZSIN prowadzenie centralnego repozytorium kopii zbiorów danych EGiB monitorowanie w skali poszczególnych województw oraz całego kraju spójności i jakości zbiorów danych EGiB wymiana danych w formie dokumentów elektronicznych między EGiB a innymi rejestrami publicznymi, takimi jak: KW, PRG, TERYT, REGON, KSEP, w zakresie niezbędnym do prowadzenia tych rejestrów publicznych, a także przekazywanie w formie dokumentów elektronicznych zawiadomień o zmianach danych, dokonywanych w poszczególnych rejestrach publicznych, mających znaczenie dla innych rejestrów publicznych włączonych do zintegrowanego systemu informacji o nieruchomościach * Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne

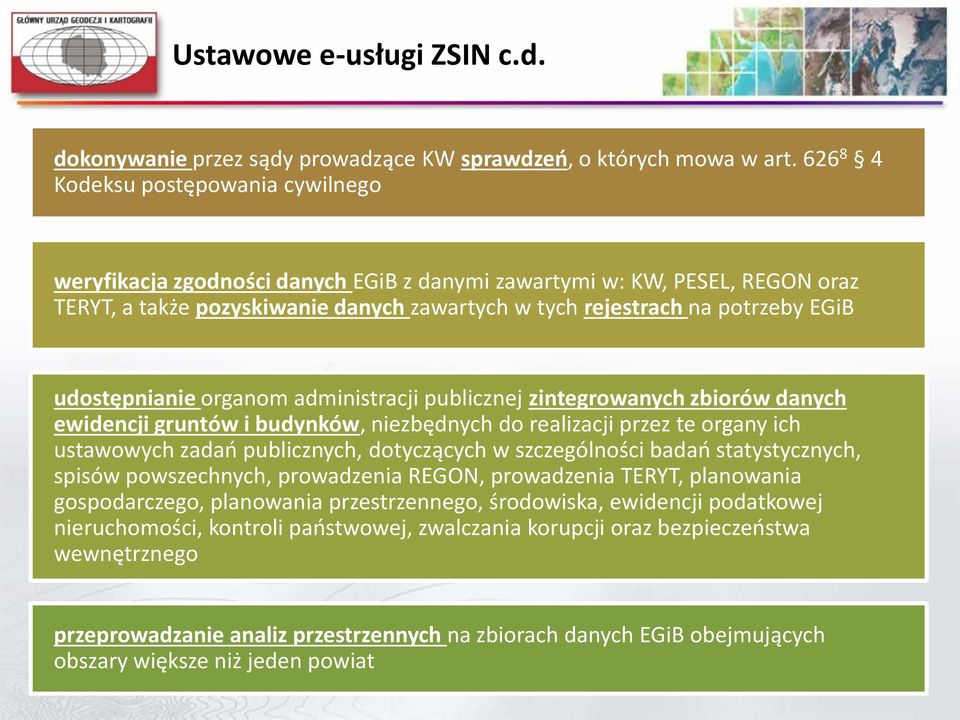

10 Ustawowe e-usługi ZSIN c.d. dokonywanie przez sądy prowadzące KW sprawdzeń, o których mowa w art Kodeksu postępowania cywilnego weryfikacja zgodności danych EGiB z danymi zawartymi w: KW, PESEL, REGON oraz TERYT, a także pozyskiwanie danych zawartych w tych rejestrach na potrzeby EGiB udostępnianie organom administracji publicznej zintegrowanych zbiorów danych ewidencji gruntów i budynków, niezbędnych do realizacji przez te organy ich ustawowych zadań publicznych, dotyczących w szczególności badań statystycznych, spisów powszechnych, prowadzenia REGON, prowadzenia TERYT, planowania gospodarczego, planowania przestrzennego, środowiska, ewidencji podatkowej nieruchomości, kontroli państwowej, zwalczania korupcji oraz bezpieczeństwa wewnętrznego przeprowadzanie analiz przestrzennych na zbiorach danych EGiB obejmujących obszary większe niż jeden powiat

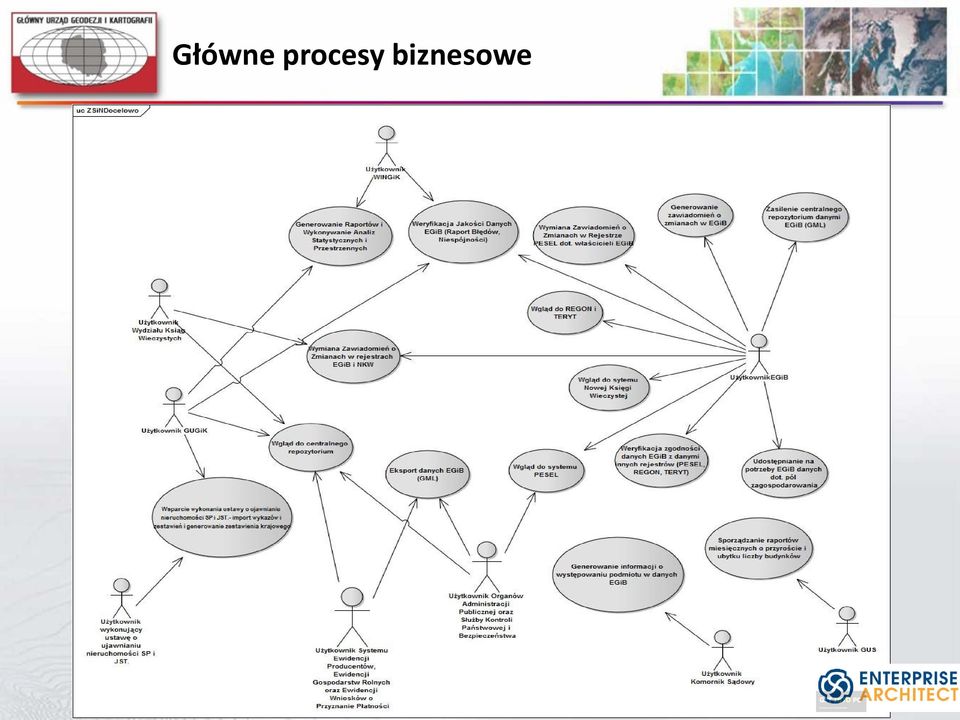

11 Główne procesy biznesowe

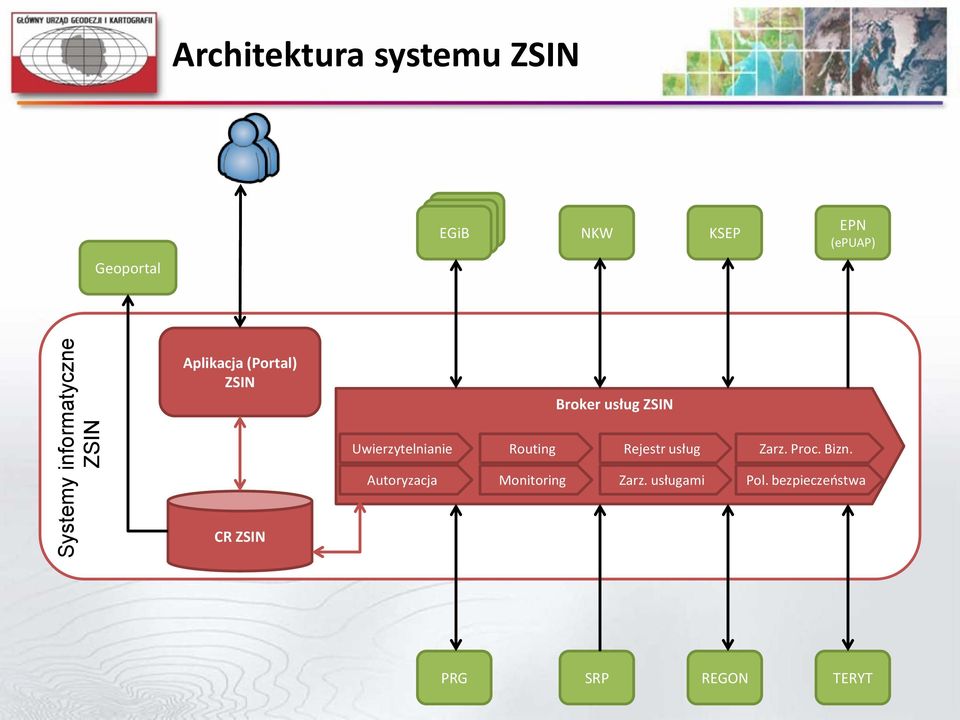

12 Systemy informatyczne ZSIN Architektura systemu ZSIN EGiB EGiB EGiB NKW KSEP EPN (epuap) Geoportal Aplikacja (Portal) ZSIN Broker usług ZSIN Uwierzytelnianie Routing Rejestr usług Zarz. Proc. Bizn. Autoryzacja Monitoring Zarz. usługami Pol. bezpieczeństwa CR ZSIN PRG SRP REGON TERYT

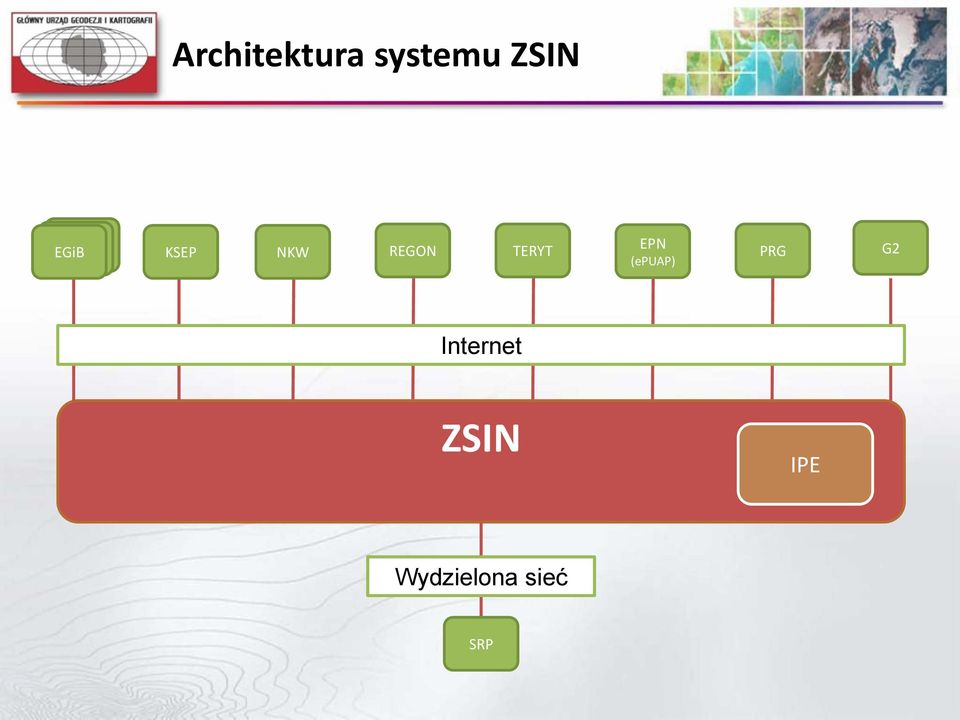

13 Architektura systemu ZSIN EGiB EGiB KSEP NKW REGON TERYT EPN (epuap) PRG G2 Internet ZSIN IPE Wydzielona sieć SRP

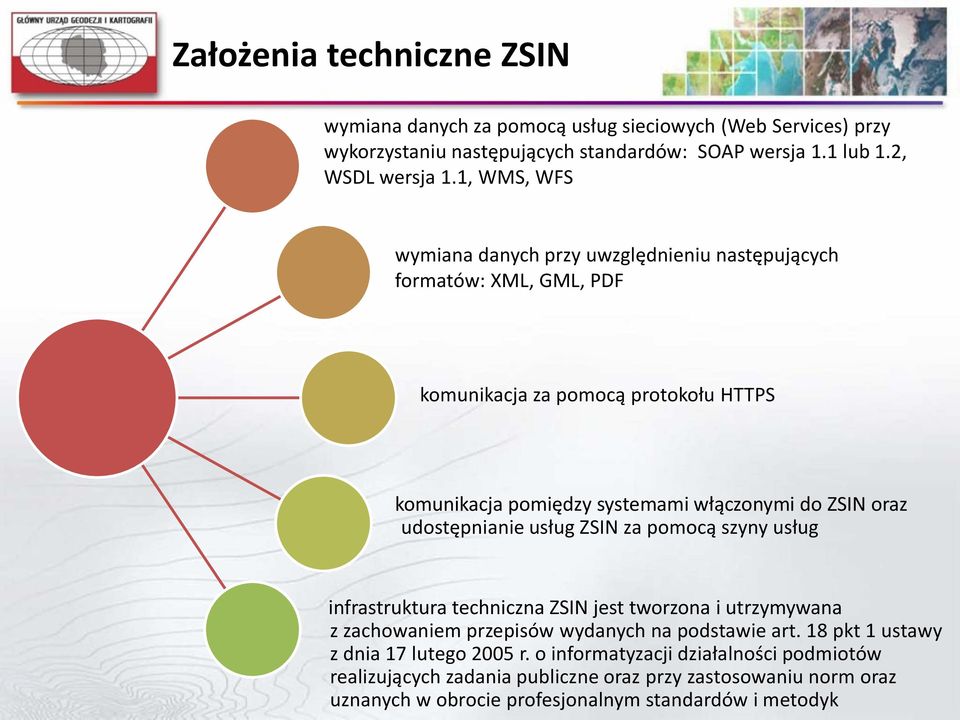

14 Założenia techniczne ZSIN wymiana danych za pomocą usług sieciowych (Web Services) przy wykorzystaniu następujących standardów: SOAP wersja 1.1 lub 1.2, WSDL wersja 1.1, WMS, WFS wymiana danych przy uwzględnieniu następujących formatów: XML, GML, PDF komunikacja za pomocą protokołu HTTPS komunikacja pomiędzy systemami włączonymi do ZSIN oraz udostępnianie usług ZSIN za pomocą szyny usług infrastruktura techniczna ZSIN jest tworzona i utrzymywana z zachowaniem przepisów wydanych na podstawie art. 18 pkt 1 ustawy z dnia 17 lutego 2005 r. o informatyzacji działalności podmiotów realizujących zadania publiczne oraz przy zastosowaniu norm oraz uznanych w obrocie profesjonalnym standardów i metodyk

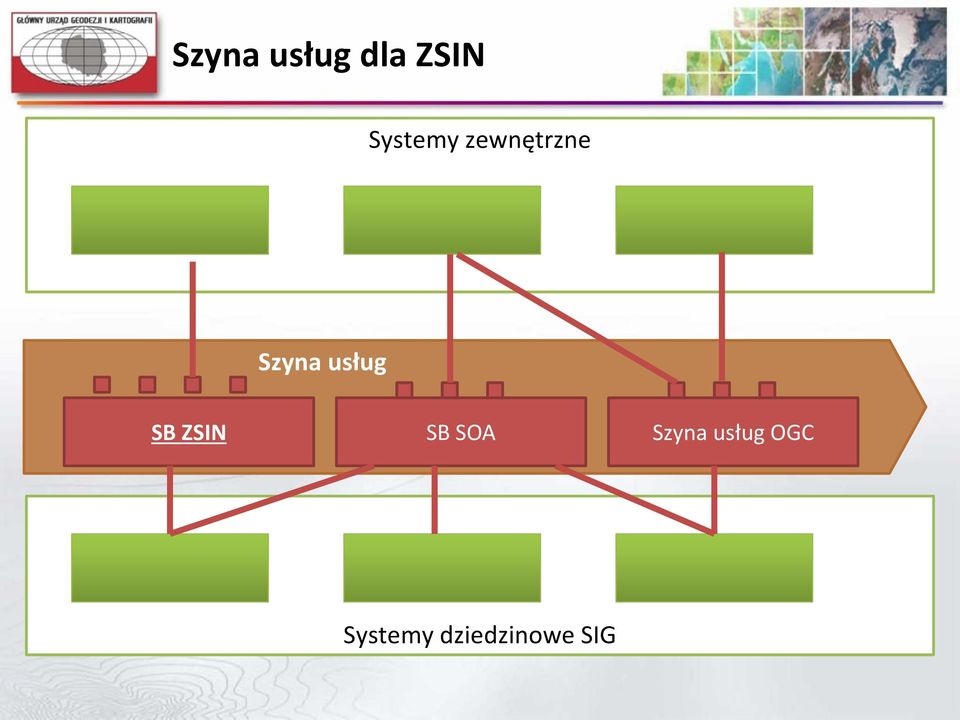

15 Szyna usług dla ZSIN Systemy zewnętrzne Szyna usług SB ZSIN SB SOA Szyna usług OGC Systemy dziedzinowe SIG

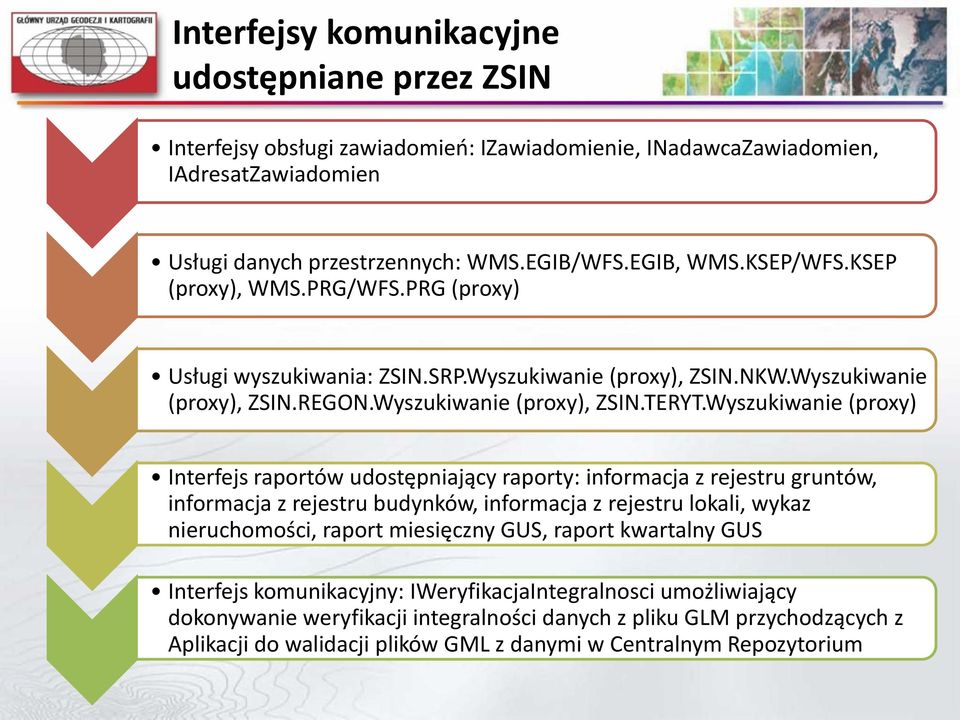

16 Interfejsy komunikacyjne udostępniane przez ZSIN Interfejsy obsługi zawiadomień: IZawiadomienie, INadawcaZawiadomien, IAdresatZawiadomien Usługi danych przestrzennych: WMS.EGIB/WFS.EGIB, WMS.KSEP/WFS.KSEP (proxy), WMS.PRG/WFS.PRG (proxy) Usługi wyszukiwania: ZSIN.SRP.Wyszukiwanie (proxy), ZSIN.NKW.Wyszukiwanie (proxy), ZSIN.REGON.Wyszukiwanie (proxy), ZSIN.TERYT.Wyszukiwanie (proxy) Interfejs raportów udostępniający raporty: informacja z rejestru gruntów, informacja z rejestru budynków, informacja z rejestru lokali, wykaz nieruchomości, raport miesięczny GUS, raport kwartalny GUS Interfejs komunikacyjny: IWeryfikacjaIntegralnosci umożliwiający dokonywanie weryfikacji integralności danych z pliku GLM przychodzących z Aplikacji do walidacji plików GML z danymi w Centralnym Repozytorium

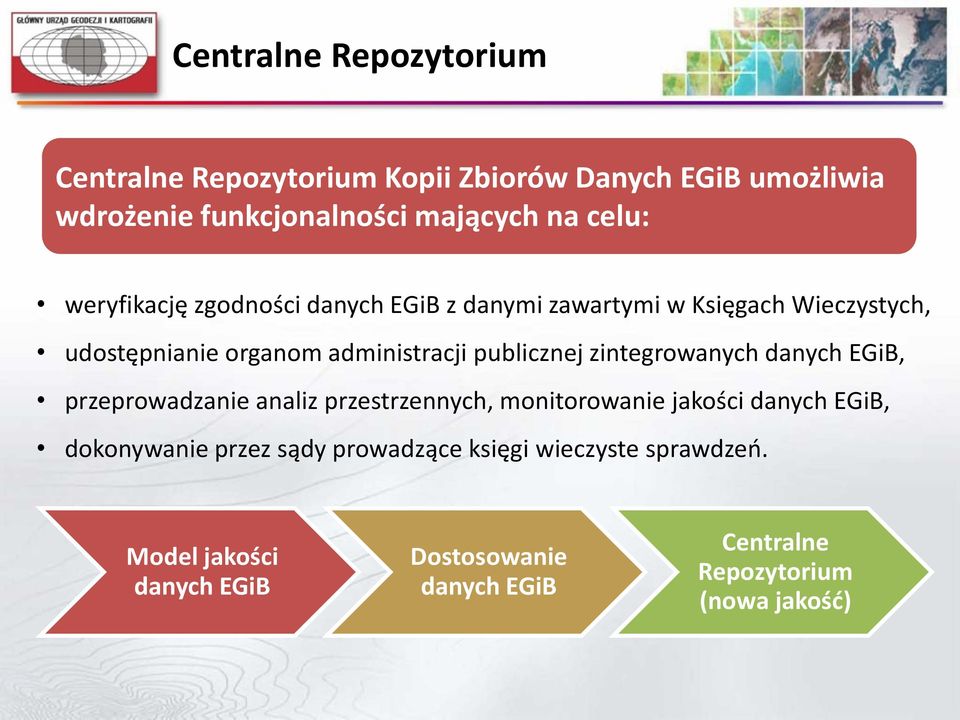

17 Centralne Repozytorium Centralne Repozytorium Kopii Zbiorów Danych EGiB umożliwia wdrożenie funkcjonalności mających na celu: weryfikację zgodności danych EGiB z danymi zawartymi w Księgach Wieczystych, udostępnianie organom administracji publicznej zintegrowanych danych EGiB, przeprowadzanie analiz przestrzennych, monitorowanie jakości danych EGiB, dokonywanie przez sądy prowadzące księgi wieczyste sprawdzeń. Model jakości danych EGiB Dostosowanie danych EGiB Centralne Repozytorium (nowa jakość)

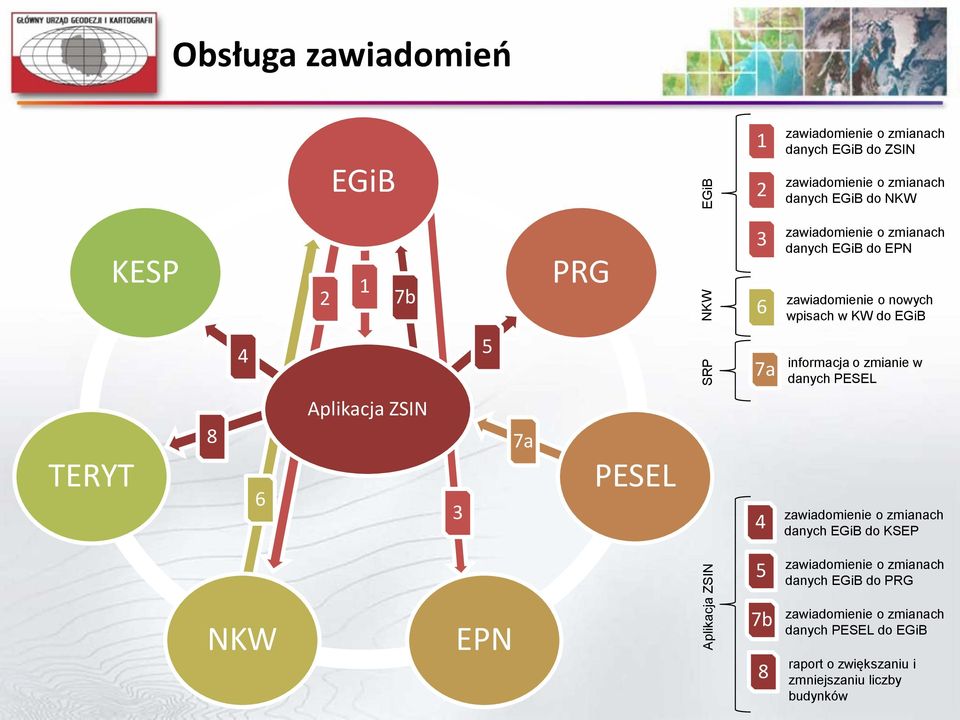

18 Aplikacja ZSIN SRP NKW EGiB Obsługa zawiadomień EGiB 1 2 zawiadomienie o zmianach danych EGiB do ZSIN zawiadomienie o zmianach danych EGiB do NKW KESP 1 2 7b PRG 3 6 zawiadomienie o zmianach danych EGiB do EPN zawiadomienie o nowych wpisach w KW do EGiB 4 5 7a informacja o zmianie w danych PESEL TERYT 8 6 Aplikacja ZSIN 3 7a PESEL 4 zawiadomienie o zmianach danych EGiB do KSEP 5 zawiadomienie o zmianach danych EGiB do PRG NKW EPN 7b 8 zawiadomienie o zmianach danych PESEL do EGiB raport o zwiększaniu i zmniejszaniu liczby budynków

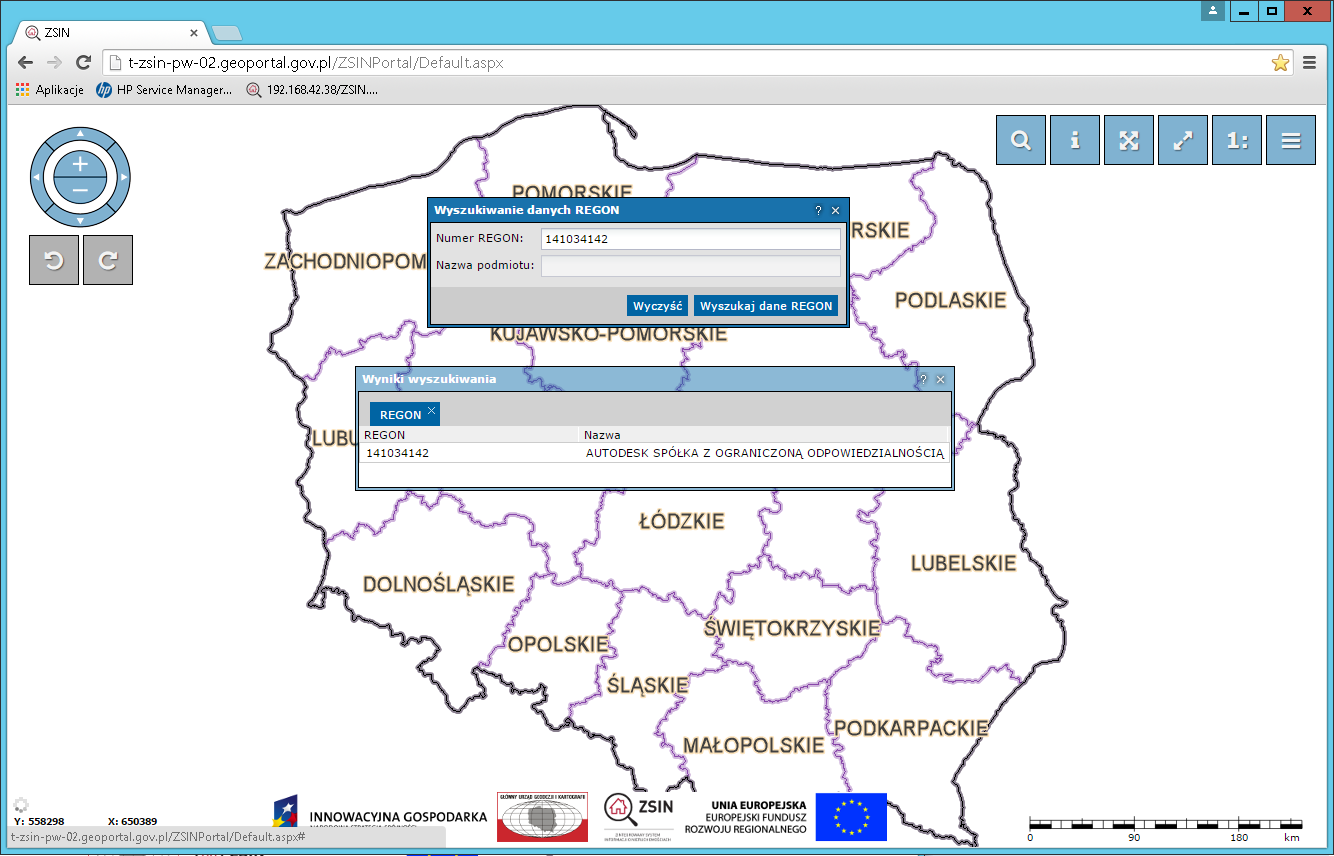

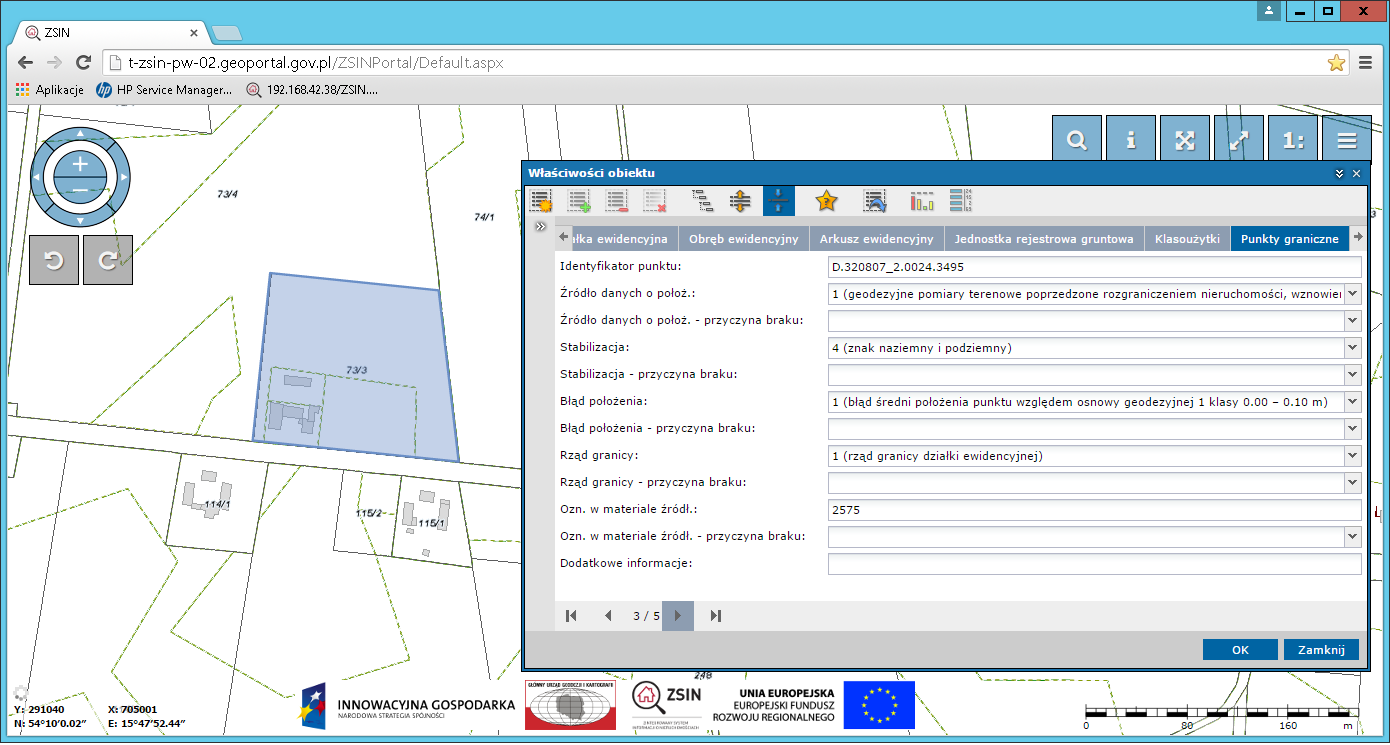

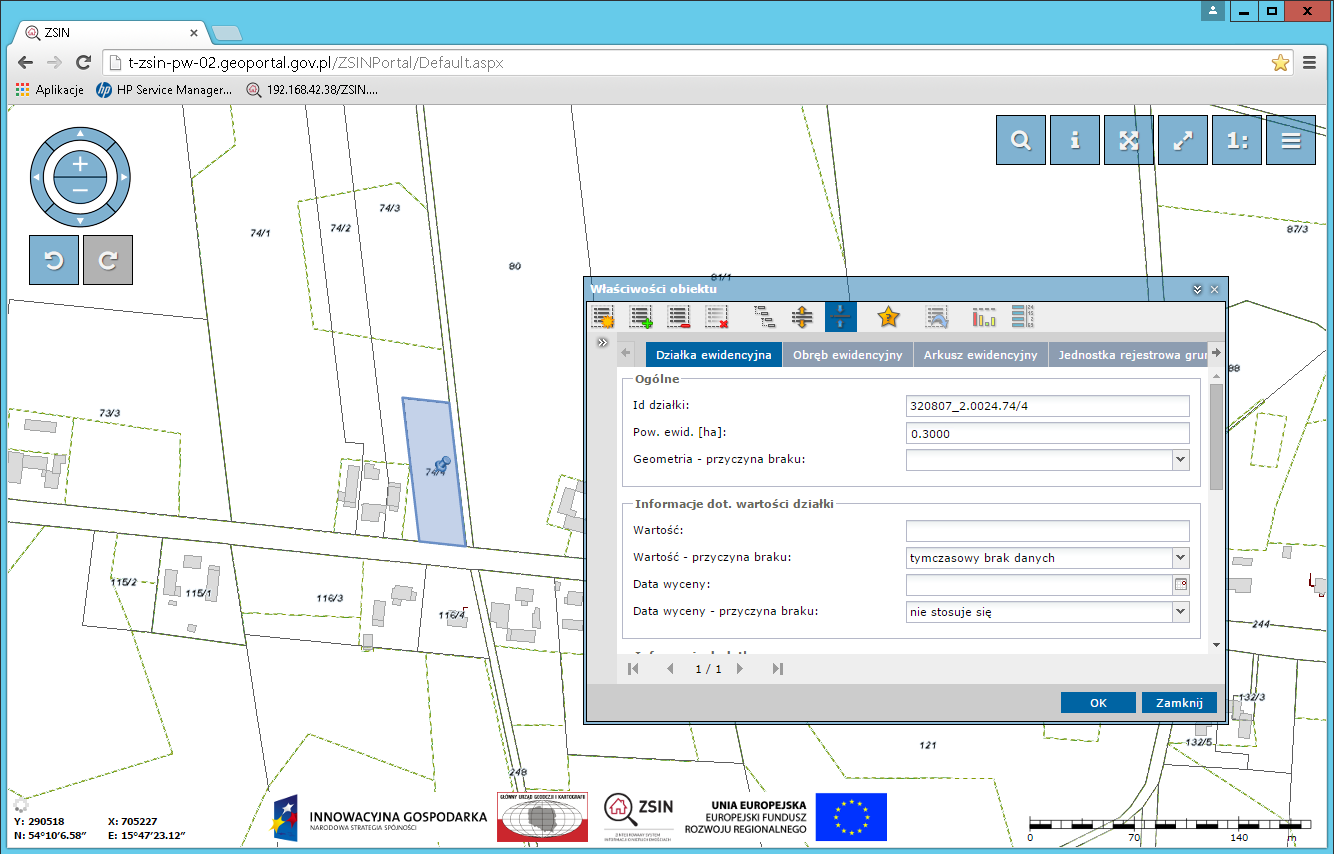

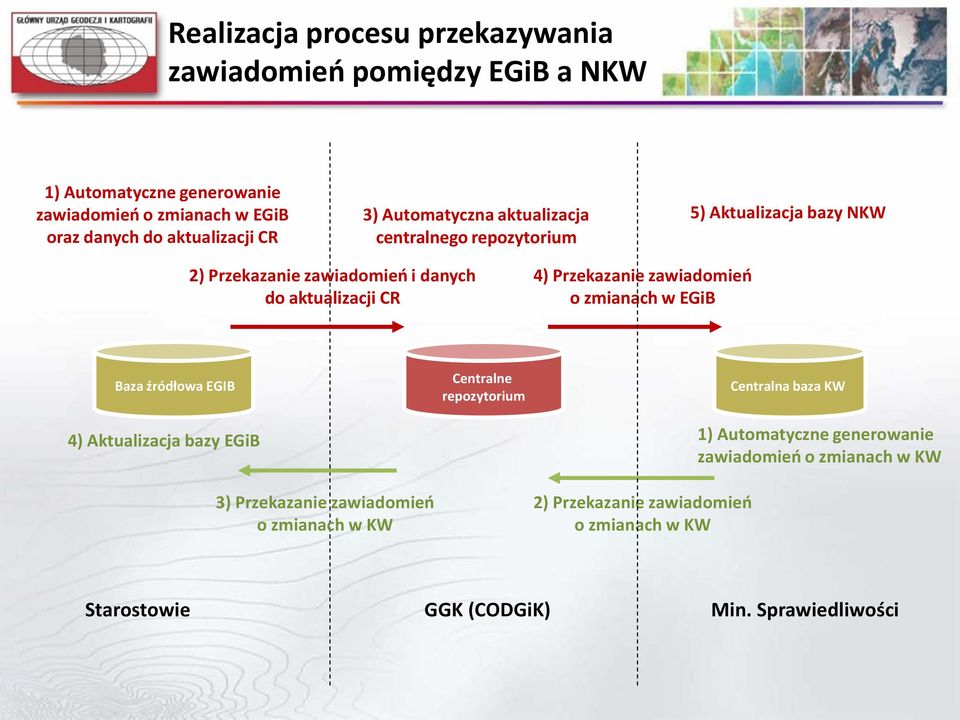

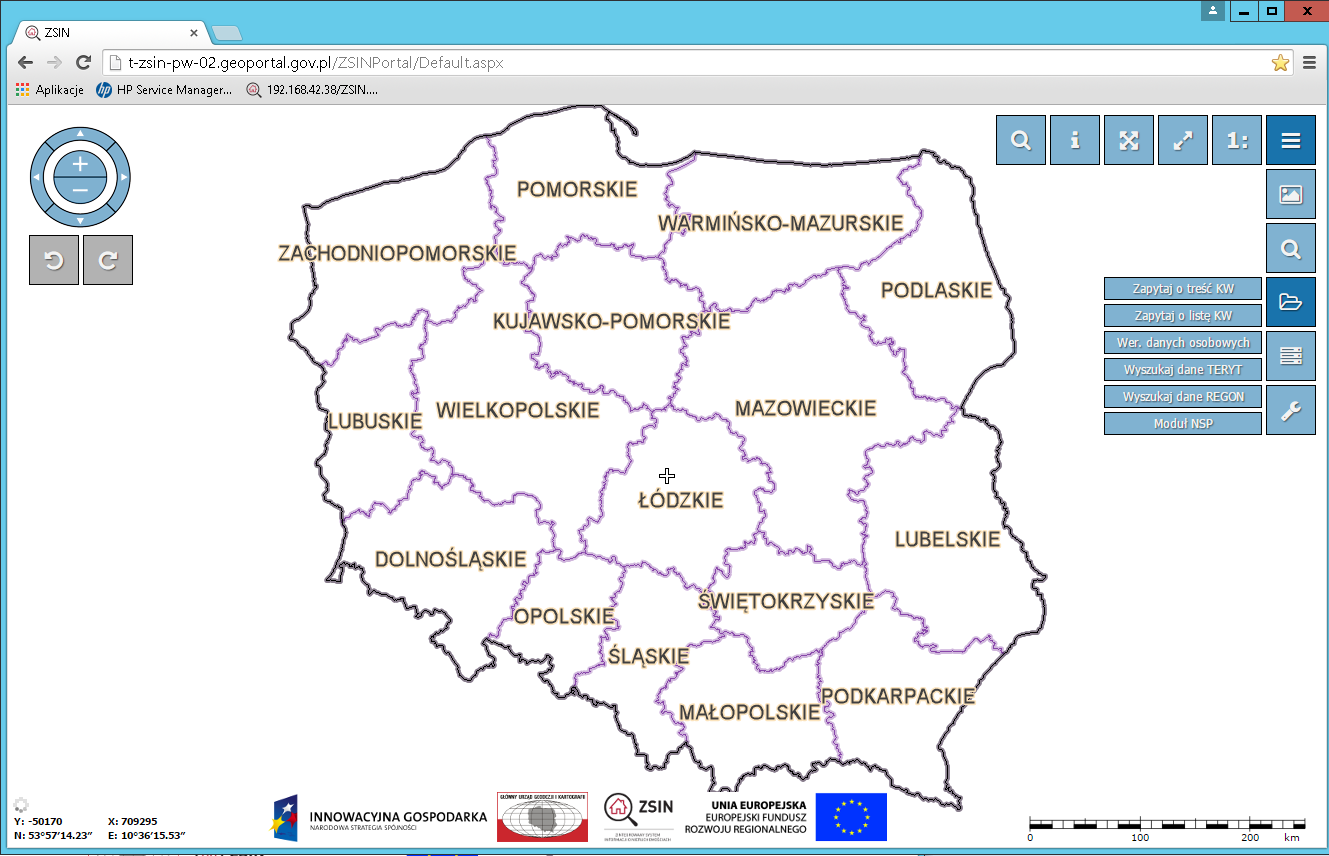

19 Realizacja procesu przekazywania zawiadomień pomiędzy EGiB a NKW 1) Automatyczne generowanie zawiadomień o zmianach w EGiB oraz danych do aktualizacji CR 3) Automatyczna aktualizacja centralnego repozytorium 5) Aktualizacja bazy NKW 2) Przekazanie zawiadomień i danych do aktualizacji CR 4) Przekazanie zawiadomień o zmianach w EGiB Baza źródłowa EGIB 4) Aktualizacja bazy EGiB 3) Przekazanie zawiadomień o zmianach w KW Centralne repozytorium 2) Przekazanie zawiadomień o zmianach w KW Centralna baza KW 1) Automatyczne generowanie zawiadomień o zmianach w KW Starostowie GGK (CODGiK) Min. Sprawiedliwości

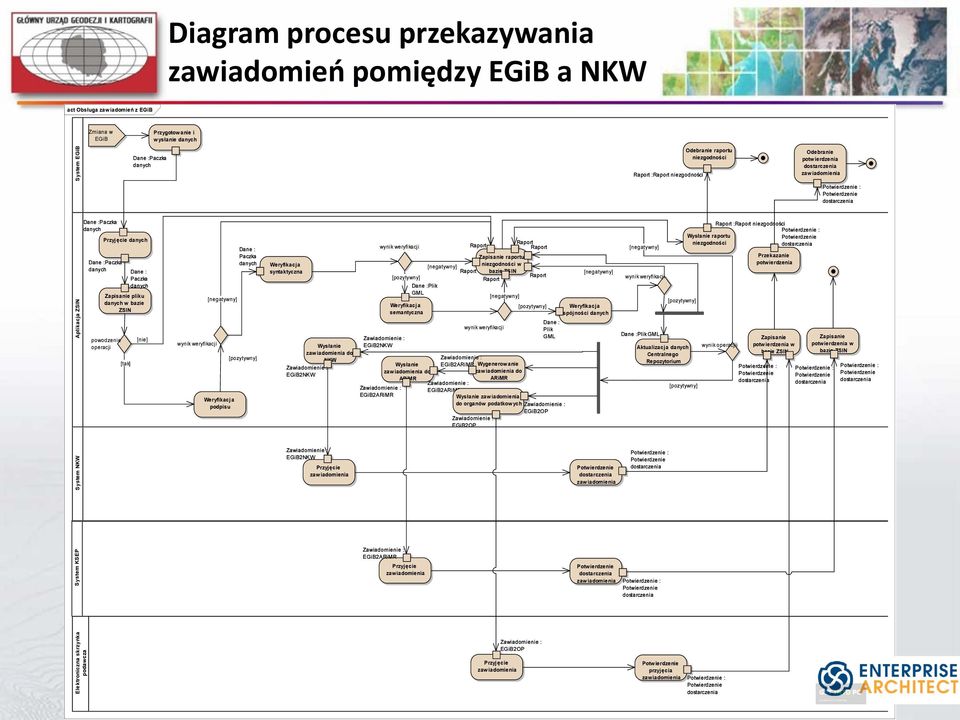

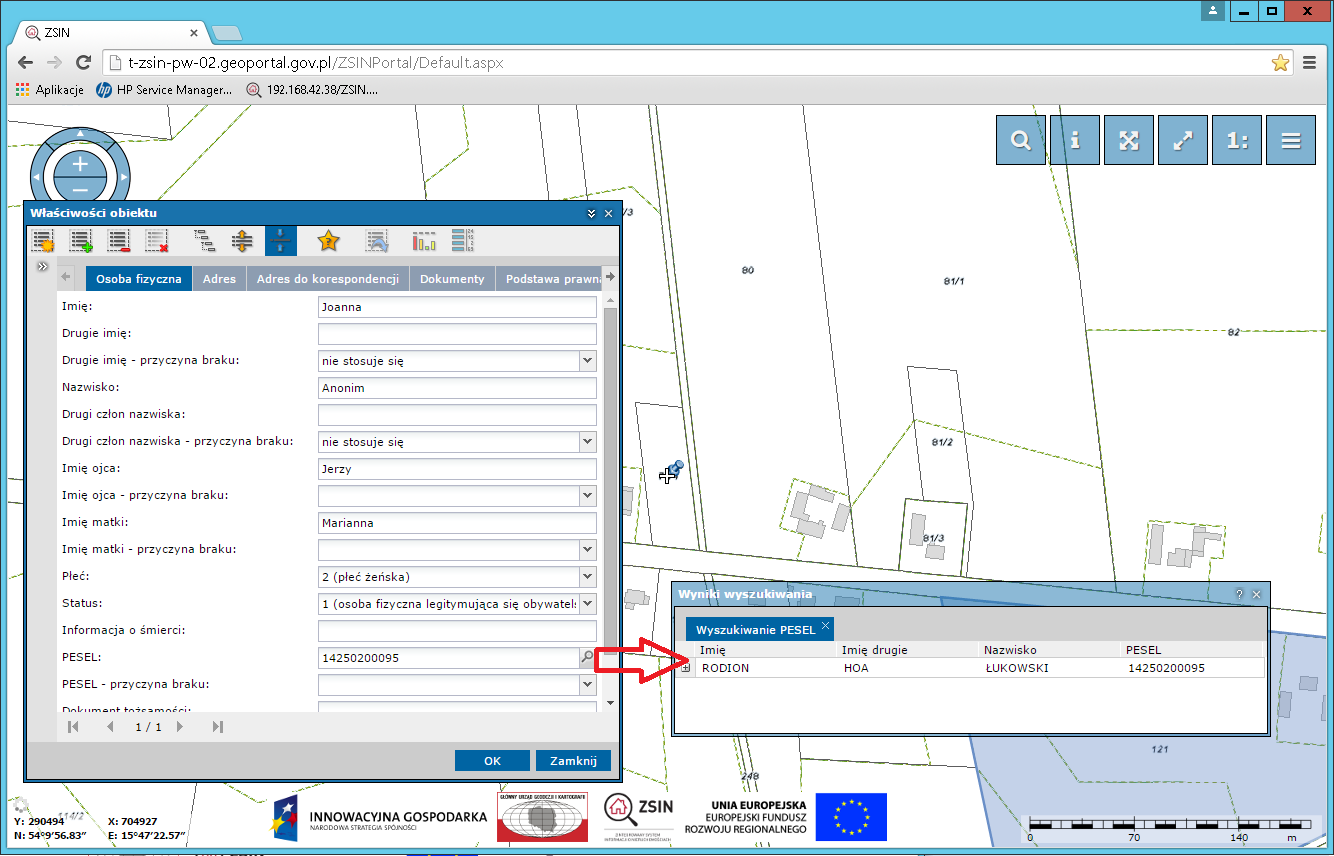

20 Diagram procesu przekazywania zawiadomień pomiędzy EGiB a NKW act Obsługa zawiadomień z EGiB System NKW Aplikacja ZSIN System EGiB Zmiana w EGiB Dane :Paczka danych Przyjęcie danych Dane :Paczka danych Dane :Paczka danych Dane : Paczka danych Zapisanie pliku danych w bazie ZSIN powodzenie operacji [tak] [nie] Przygotowanie i wysłanie danych wynik weryfikacji [negatywny] Weryfikacja podpisu Dane : Paczka danych [pozytywny] Weryfikacja syntaktyczna Wysłanie zawiadomienia do NKW Zawiadomienie : EGiB2NKW Zawiadomienie : EGiB2NKW Przyjęcie zawiadomienia wynik weryfikacji Zapisanie raportu [negatywny] niezgodności w Raport bazie ZSIN [pozytywny] Raport Raport Dane :Plik GML [negatywny] Weryfikacja semantyczna Zawiadomienie : EGiB2NKW Raport wynik weryfikacji Raport Raport [pozytywny] Dane : Plik GML Zawiadomienie : Wysłanie EGiB2ARiMR Wygenerowanie zawiadomienia do zawiadomienia do ARiMR ARiMR Zawiadomienie : Zawiadomienie : EGiB2ARiMR EGiB2ARiMR Wysłanie zawiadomienia do organów podatkowych Zawiadomienie : EGiB2OP Zawiadomienie : EGiB2OP [negatywny] Weryfikacja spójności danych Potwierdzenie dostarczenia zawiadomienia Raport :Raport niezgodności [negatywny] wynik weryfikacji Dane :Plik GML Aktualizacja danych Centralnego Repozytorium Potwierdzenie : Potwierdzenie dostarczenia [pozytywny] [pozytywny] Odebranie raportu niezgodności Raport :Raport niezgodności Potwierdzenie : Wysłanie raportu Potwierdzenie niezgodności dostarczenia wynik operacjii Przekazanie potwierdzenia Zapisanie potwierdzenia w bazie ZSIN Potwierdzenie : Potwierdzenie dostarczenia Odebranie potwierdzenia dostarczenia zawiadomienia Potwierdzenie : Potwierdzenie dostarczenia Zapisanie potwierdzenia w bazie ZSIN Potwierdzenie : Potwierdzenie : Potwierdzenie Potwierdzenie dostarczenia dostarczenia System KSEP Zawiadomienie : EGiB2ARiMR Przyjęcie zawiadomienia Potwierdzenie dostarczenia zawiadomienia Potwierdzenie : Potwierdzenie dostarczenia Elektroniczna skrzynka podawcza Przyjęcie zawiadomienia Zawiadomienie : EGiB2OP Potwierdzenie przyjęcia zawiadomienia Potwierdzenie : Potwierdzenie dostarczenia
