1 HYDRAULICZNE WTRYSKARKI ALLROUNDER Unikatowe wtryskarki do wszechstronnego zastosowania

2 WZOROWE Filozofia wtryskarek ALLROUNDER: rozwiązania idealne modułowe i uniwersalne. 2

3 Zasada ALLROUNDER, układ zamykania z tłokiem różnicowym i ślimak z regulacją położenia: od 1961 roku wyznaczamy standardy w hydraulicznej technice wtrysku. Hydrauliczne wtryskarki są konsekwentnie ukierunkowane na codzienne potrzeby produkcyjne użytkownika. Dotyczy to zarówno standardowego, podstawowego modelu z serii GOLDEN EDITION, jak i wtryskarek ALLROUNDER o modułowej konstrukcji i dużych możliwościach dostosowania: hydrauliczne wtryskarki firmy ARBURG umożliwiają osiągnięcie wysokiej jakości i wydajności produkcji w wielu zakładach przetwórstwa tworzyw sztucznych na świecie przy zachowaniu konkurencyjnych kosztów jednostkowych. I to już od wielu pokoleń. 3

4 Konstrukcja modułowa: zoptymalizowane procesy w celu osiągnięcia większej efektywności produkcji. W SKRÓCIE // Niezawodne i wydajne wtryskarki hydrauliczne Made by ARBURG Made in Germany : tak brzmi obietnica marki. Oferta sięga od korzystnego cenowo modułu podstawowego GOLDEN EDITION aż po wtryskarki ALLROUNDER z możliwością uniwersalnego dostosowania. Konstrukcja modułowa zapewnia zoptymalizowane procesy i niskie koszty produkcji przy zachowaniu szerokiego zakresu zastosowania. Wystarczy Główne punkty przekazać nam swoje wymagania a my już zajmiemy się skonfigurowaniem spełniającej je Uniwersalna hydraulika na wielu wtryskarki ALLROUNDER. \\ poziomach technologicznych Efektywny układ różnicowy tłoków Wtrysk powtarzalny ze ślimakiem plastyfikującym z regulacją położenia Zasada ALLROUNDER i VARIO 4

5 Różnorodność zastosowań Zasada działania naszych wtryskarek jest nad wyraz uniwersalna i można ją precyzyjnie dopasować do wszystkich znanych metod wtrysku. Zapewniają to liczne możliwości wyposażenia i konfiguracji. Przykładowo dzięki wtryskarkom ALLROUNDER S można korzystając z wychylnego układu zamykania obtryskiwać inserty (zasada ALLROUNDER). pracować w płaszczyźnie podziału korzystając z funkcji przełączania jednostki wtryskowej. napełniać formę za pomocą jednostki wtryskowej przesuwnej poziomo (zasada VARIO). Indywidualizacja Wydajność napędu dostosowywana jest indywidualnie. Duża liczba modeli hydraulicznych i elektrycznych o różnym stopniu rozbudowy pozwala osiągnąć większą efektywność energetyczną, precyzję i szybkość dokładnie tak, jak wymaga tego zakres zastosowania. Niskie koszty produkcji GOLDEN EDITION to model podstawowy, jeśli chodzi o wtryskarki hydrauliczne. Nasz przepis na sukces: sprawdzona w praktyce, wysokiej jakości technologia bez kompromisów, standardowo w dobrej cenie. Dlatego też napęd z dwoma pompami stosowany jest seryjnie. Powtarzalność Wtrysk regulowany to gwarancja niezmiennie wysokiej jakości części. W ten sposób nasz unikatowy ślimak plastyfikujący pozwala na osiągnięcie dynamiki i powtarzalności podczas wtryskiwania, która w niczym nie ustępuje wtryskarkom elektrycznym. Niezawodność Wysoka wydajność i długi okres eksploatacji to priorytety, którymi kieruje się firma ARBURG. Do funkcji wyjątkowo korzystnych zaliczyć można energooszczędną wymianę oleju za pomocą układu różnicowego tłoków w układzie zamykania oraz odporne na zadrapania lakierowanie proszkowe poszczególnych części wtryskarki. Technika napędu z możliwością dopasowania: duża liczba wariantów hydraulicznych i elektrycznych o różnym stopniu rozbudowy. ALLROUNDER S Odległość kolumn: mm Odległość kolumn: mm Siła zamykania: kn Siła zamykania: kn Jednostki wtryskowe: Jednostki wtryskowe:

6 Made by ARBURG Made in Germany : to gwarancja jakości, którą konsekwentnie wcielamy w życie. NAJLEPSZE TECHNOLOGIE NAJLEPSZE CENY // Dlaczego warto zaufać naszym wtryskarkom hydraulicznym ALLROUNDER? Ponieważ w ten sposób można otrzymać to, co najlepsze. Ta zasada dotyczy także modułu podstawowego GOLDEN EDITION, który został stworzony ściśle według oczekiwań klientów. To nasz złoty wyznacznik normy: konsekwentnie standaryzowana technologia wtrysku w najlepszej cenie! Opracowana po to, aby produkcja wysokiej jakości wyprasek była jeszcze bardziej rentowna! \\ 6

7 Standardowo jakość Golden, czyli złota : wysoki standard, obejmujący m.in. napęd z dwoma pompami. Dużo poziom kompatybilności: układ sterowania, wymiary płyty mocowania i zespoły plastyfikujące są takie same we wszystkich seriach. 7

8 ALLROUNDER S: MODUŁOWOŚĆ TO WIĘKSZA UNIWERSALNOŚĆ // Modułowość to nasz as! tą zasadą konsekwentnie wcielamy w życie produkując wtryskarki ALLROUNDER S. W efekcie powstają maszyny uniwersalne, nie mające sobie równych. Chcą Państwo realizować standardowe zadania w sposób energooszczędny? Chcą Państwo stosować zaawansowane formy wtryskowe w cyklach równoległych? Muszą Państwo szybko wyprodukować artykuły o dużej dynamice napełniania? To wszystko żaden problem: dysponujemy odpowiednim napędem hydraulicznym do każdego zakresu zastosowania. Tym samym możliwe jest dokładne dostosowanie wtryskarki do zakresu zastosowania. W konkretnej sytuacji. \\ Poziomy technologiczne T1: napęd z jedną pompą do pracy wymagającej dużej energooszczędności. Alternatywnie z napędem serwohydraulicznym ARBURG (ASH), z chłodzonym wodą serwomotorem z regulacją prędkości obrotowej. Wyłącznie ruchy seryjne Z użyciem siły zamykania i docisku dyszy T2: napęd z dwoma pompami zapewniający optymalne procesy/cykle i więcej możliwości technicznych w realizacji procesów. Alternatywnie z systemem oszczędzania energii ARBURG (AES), z chłodzonym wodą silnikiem z regulacją prędkości obrotowej. Krótszy czas suchego cyklu i większa prędkość wtrysku Równoległe ruchy wypychacza, dyszy lub napędów rdzeni Wielostopniowa regulacja siły zamykania i docisku dyszy Akumulator: akumulator hydrauliczny do zastosowań cienkościennych i wysokich wymagań wobec wydajności i zdolności procesu. Jeszcze krótszy czas suchego cyklu i większa prędkość wtrysku Równoległe i precyzyjne ruchy wszystkie osie z serworegulacją i całkowicie niezależne od siebie, ślimak plastyfikujący z regulacją położeniową montowany seryjnie Od małych po duże rozmiary: wtryskarki ALLROUNDER S to duża rozpiętość dostępnych wielkości. 8

9 9

10 NAPĘD: UNIWERSALNY // Wysoki poziom niezawodności i wydajności dzięki nieustannym działaniom udoskonalającym model: nasza dopracowana, modułowa technika napędu to doskonała baza. Czy to napęd z jedną pompą do prostych procesów. Albo też napęd z dwoma pompami oraz akumulator hydrauliczny do krótkich cykli i dużej dynamiki napełniania. Od silników pompy z regulacją prędkości obrotowej po napędy elektryczne o różnym stopniu rozbudowy, zapewniające większą efektywność energetyczną i precyzję. Hydrauliczne wtryskarki ALLROUNDER to doskonała odpowiedź na wszelkie wymagania. \\ Możliwość dostosowania: zalety wariantów hydraulicznych i elektrycznych o różnym stopniu rozbudowy. CZAS CYKLU ENERGIA T1 Napęd z jedną pompą + Napęd serwohydrauliczny (ASH) ++ T2 Napęd z dwoma pompami + System oszczędzania energii (AES) + + Zbiornik Akumulator hydrauliczny ++ Elektryczne dozowanie (AED) + + Elektryczne wypychanie + + Napęd hydrauliczny Napęd elektryczny + ++ dobrze bardzo dobrze 10

11 Precyzyjna technika regulacji Dokładne wykonywanie wszystkich ruchów tworzy bazę dla produkcji wysokiej jakości części. Zalety naszych układów hydraulicznych to: dynamiczna regulacja p/q, zależna od eksploatacji Zamknięty obwód regulacji niezależnie od zużycia pompy Szybko przełączane zawory Zawory wtryskiwania i dozowania w pobliżu układów wykonawczych Precyzyjne pozycjonowanie dzięki realizacji liniowych przebiegów prędkości uruchamianych w funkcji położenia Stopnie rozbudowy układu elektrycznego Alternatywnie oferujemy napędy elektromechaniczne do wypychania i dozowania (AED). Obie funkcje pracują niezależnie od hydrauliki i można je wykonywać równolegle z innymi ruchami. Ich zastosowanie wpływa nie tylko na oszczędność czasu i energii, lecz także na zwiększenie precyzji. Pakiety zwiększające efektywność Interesującą alternatywę stanowi napęd hydrauliczny z chłodzonym wodą silnikiem pompy z regulacją prędkości obrotowej. Napęd serwohydrauliczny (ASH) i system oszczędzania energii (AES) pozwalają na redukcję strat na biegu jałowym. Efekt: wyraźna oszczędność energii, zredukowane zapotrzebowanie na chłodzenie i niższy poziom hałasu. W razie potrzeby w pakiecie Produktywność można za pomocą AES osiągać dodatkowo wyższe prędkości obrotowe, a tym samym krótsze czasy cyklu. W przypadku wszystkich wtryskarek ALLROUNDER S system AES jest częścią pakietu wyposażenia advance. Należy do niego także elektryczne dozowanie (AED) i ślimak plastyfikujący regulowany położeniowo. Tym samym maszyny te zapewniają wysoką efektywność energetyczną, powtarzalność i optymalne czasy cyklu, a to wszystko w atrakcyjnej cenie. 20% oszczędności energii dzięki AES lub AED, a dzięki ASH nawet 50 % OSZCZĘDNOŚCI ENERGII Precyzja: powtarzalne wtryskiwanie dzięki umieszczeniu zaworów w pobliżu układów wykonawczych. 11

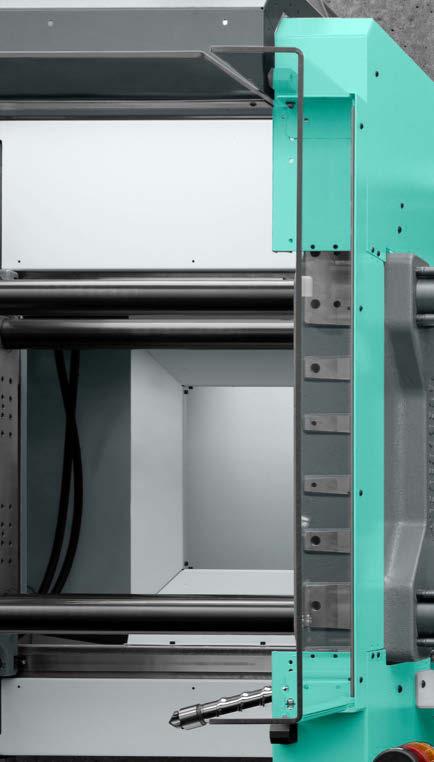

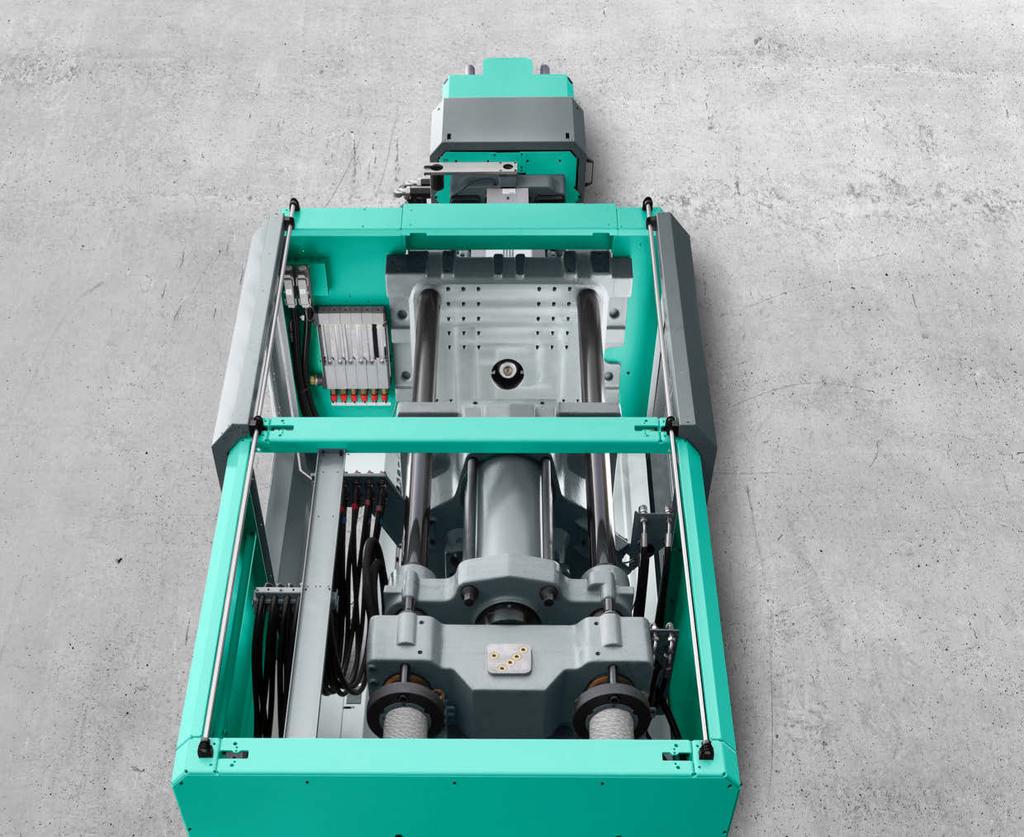

12 Przestrzeń zabudowy i droga otwierania: odpowiednie również do większych form wtryskowych. Łatwy dostęp: standardowe dla wszystkich modeli półautomatyczne sprzęgło wypychacza ułatwia proces zbrojenia. UKŁADY ZAMYKANIA: NIEZAWODNE // Kompaktowa konstrukcja i doskonała dostępność to kluczowe, znaczące właściwości. To sprawia, że praca z wtryskarkami hydraulicznymi ALLROUNDER jest łatwa, bezpieczna i wygodna. Zaprojektowanie i wyprodukowanie układu zamykania o większej stabilności wpływa na zmniejszenie obciążeń działających na formę wtryskową. Typową cechą firmy ARBURG jest kompatybilność; oznacza to, że te same formy wtryskowe mogą być używane w różnych maszynach. \\ 12

13 Efektywny energetycznie siłownik Opracowany przez firmę ARBURG, unikatowy układ zamykania z tłokiem różnicowym umożliwia efektywną oraz energooszczędną wymianę oleju z niskim zapotrzebowaniem na chłodzenie. Takie rozwiązanie pozwala na szybkie, ale też powolne przemieszczanie o dużej sile. Kolejną zaletą jest kompaktowa konstrukcja z niewieloma punktami uszczelnień na zewnątrz. Prawidłowa eksploatacja form wtryskowych Płyty o konstrukcji skrzynkowej ruchomej płyty mocowania formy są prowadzone na dużej odległości i od wielkości 370 seryjnie podparte. Wraz z formą trzypłytową i prowadzeniem na czterech kolumnach umożliwia to wysoki poziom równoległości i precyzji. Siły ruchów i zamykania doprowadzane są równomiernie również w przypadku ciężkich form wtryskowych. Optymalne okresy eksploatacji form wtryskowych zapewnia dodatkowo zabezpieczenie o dużej czułości. Szeroki zakres zastosowań Duże rozpiętości wielkości ze zróżnicowanymi siłami zwierania, automatycznymi adapterami do kompensacji wysokości formy wtryskowej od modelu ALLROUNDER 630 S i przechylny układ zamykania do wielkości 370 S: w taki sposób możliwa jest ciągła konfiguracja dostosowana do procesu pod kątem zastosowania i zapotrzebowania na energię. Przyłącza mediów w pobliżu formy wtryskowej (opcja): osłona maszyny biegnąca aż do tylnej części maszyny zapewnia mnóstwo wolnej przestrzeni. Elektryczne ustawianie odległości płyt narzędziowych: podstawa krótkich i energooszczędnych cykli w modelach S. Zasada ALLROUNDER (opcja): przechylny układ zamykania zapewnia dużą różnorodność zastosowań. 13

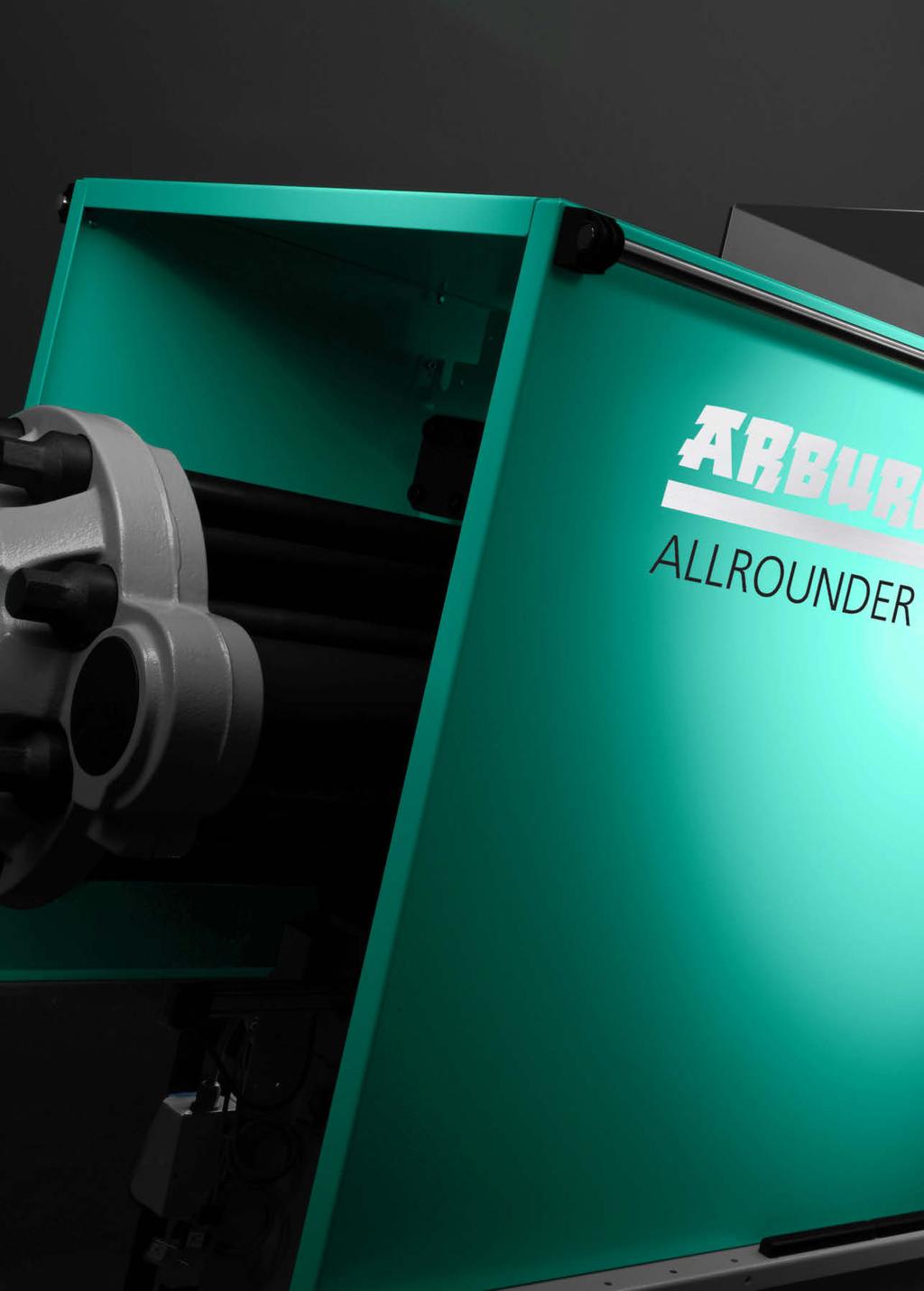

14 Łatwe przezbrajanie: półautomatyczne sprzęgło ślimaka i centralne przyłącze wszystkich jednostek zasilających modułu cylindra. Jednostka wtryskowa z możliwością wychylenia: Ślimak można wyjąć bez demontowania zespołu cylindra. JEDNOSTKI WTRYSKOWE: Z MOŻLIWOŚCIĄ DOSTOSOWANIA // Dobrze przygotowane homogeniczne tworzywo i powtarzalne napełnianie formy: precyzyjna technika regulacji napędu hydraulicznego to podstawa produkcji wysokiej jakości części. Funkcje takie jak ślimak plastyfikujący z regulacją położeniową, AED czy też akumulator hydrauliczny zwiększają wydajność procesów. Nasze jednostki wtryskowe można w szybki sposób przezbrajać i czyścić. Do wielkości 400 wtryskarki mogą być także ustawiane w pionie i służyć do wtrysku w płaszczyznę podziału formy. Zasada VARIO umożliwia także poziome, liniowe napełnianie formy. Większej elastyczności nie można już sobie wyobrazić! \\ POWTARZALNE NAPEŁNIANIE FORMY dzięki regulacji położeniowej ślimaka wahania masy wypraski mogą ulec znacznej redukcji 14

15 Różne wersje Zespoły plastyfikujące są kompatybilne ze wszystkimi modelami i delikatnie zróżnicowane. Różne wersje wykonania zapewniają optymalną ochronę przed zużyciem. Do tego dochodzą ślimaki o specjalnych kształtach do przetwarzania wszystkich popularnych tworzyw sztucznych. Regulacja procesu wtrysku Możliwość powtarzalnego napełniania formy: ciśnienie i prędkość podlegają regulacji podczas wtryskiwania. Regulowany położeniowo ślimak plastyfikujący zwiększa dokładność regulacji, a tym samym jakość wyprasek. Akumulator hydrauliczny pozwala na bardziej dynamiczne wtryskiwanie. Bezmomentowy docisk dyszy Prowadzenie na dwóch kolumnach umożliwia całkowicie ścisły docisk dyszy co idealnie nadaje się do dysz płaskich i nurnikowych. Powstawanie sił dociskowych dyszy można programować i regulować, co wpływa na redukcję zużycia dyszy i formy wtryskowej. AED: Elektryczne dozowanie Opcja AED pomaga osiągnąć znaczne oszczędności energii przy zachowaniu maksymalnej precyzji. Dodatkowy efekt: znaczna, częściowa redukcja czasów cyklu. Ponieważ możliwe jest dozowanie równoczesne przez cały cykl pracy, stop można przygotować w sposób bardziej bezpieczny. 15

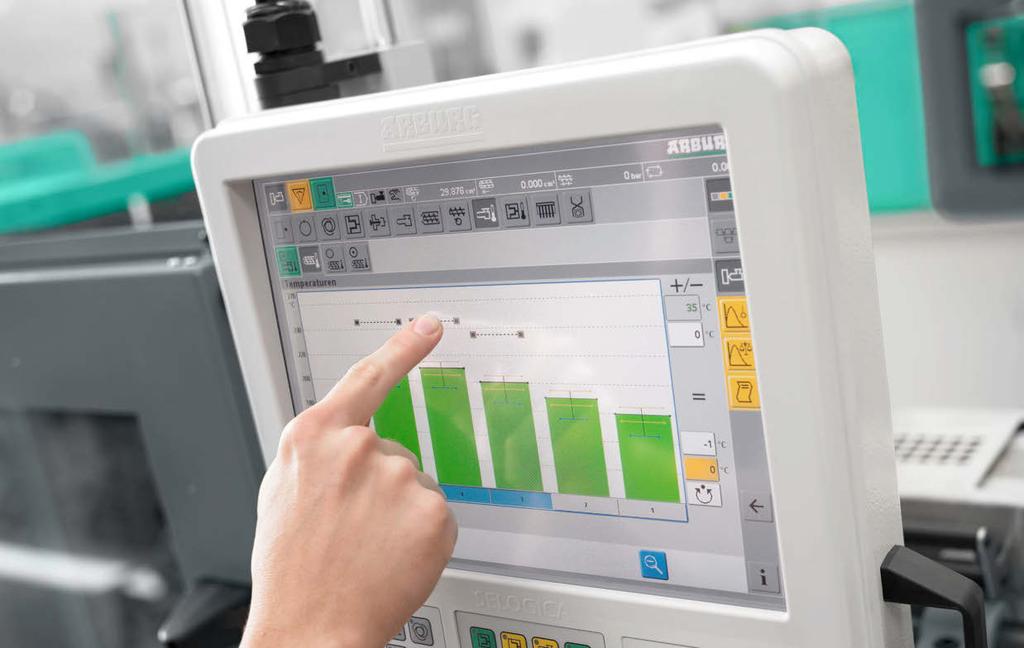

16 UKŁAD STEROWANIA: INTELIGENTNE ROZWIĄZANIA // Kompleksowe wymagania łatwa obsługa! Niezawodne i przejrzyste sterowanie wtryskarką, manipulatorem i urządzeniami peryferyjnymi wymaga wspólnego układu sterowania o odpowiedniej wydajności. Dzięki zaprogramowaniu cyklu pracy w sposób przejrzysty oraz wizualizacji graficznej, wszystkie pośrednie etapy produkcji można ustawić w sposób intuicyjny. Wszystkie funkcje układu sterowania Główne punkty SELOGICA są przygotowane do szybkiego, bezpiecznego i wygodnego procesu konfiguracji i obsługi. Pozwala to na wyciągnięcie Bezpośrednia kontrola poprawności Graficzne programowanie cyklu pracy optymalnych korzyści we wszystkich zakresach zastosowania. \\ Centrala sterowania kompletnymi Duży wybór pakietów wspomagających gniazdami produkcyjnymi i Dodatkowe informacje: Prospekt Panele sterownicze 16

17 Kompleksowa obsługa Układ sterowania SELOGICA pozwala na oszczędność czasu i zmniejszenie kosztów dzięki ujednoliconemu sposobowi obsługi. Łatwa integracja rozmaitych urządzeń peryferyjnych umożliwia zarządzanie przebiegiem cyklu również w kompletnych gniazdach produkcyjnych i z wykorzystaniem tylko jednego programu pracy. Intuicyjna obsługa Sposób obsługi, obejmujący wszystkie zespoły wtryskarki, pozwala na intuicyjną obsługę. Doskonała konfiguracja przebiegu pracy z funkcją bezpośredniej kontroli poprawności zawsze jednoznacznie wskazuje logiczne położenie aktualnego kroku programu. Błąd w obsłudze? To wykluczone! Bardziej efektywna produkcja Logiczny układ wprowadzania jest ukierunkowany przede wszystkim na przezbrajanie formy wtryskowej oraz optymalizację procesu wtrysku. Pakiety wspomagające wspierają operatora w każdej sytuacji: od konfiguracji i rozruchu, poprzez optymalizację i produkcję, aż po nadzór i serwis. Wszystko jest możliwe: rozmaite funkcje procesów specjalnych, dzięki którym staną się one standardem. Kompleksowa, całkowicie kompatybilna i standardowa filozofia obsługi to mniejsze nakłady na szkolenia i przezbrajanie. 17

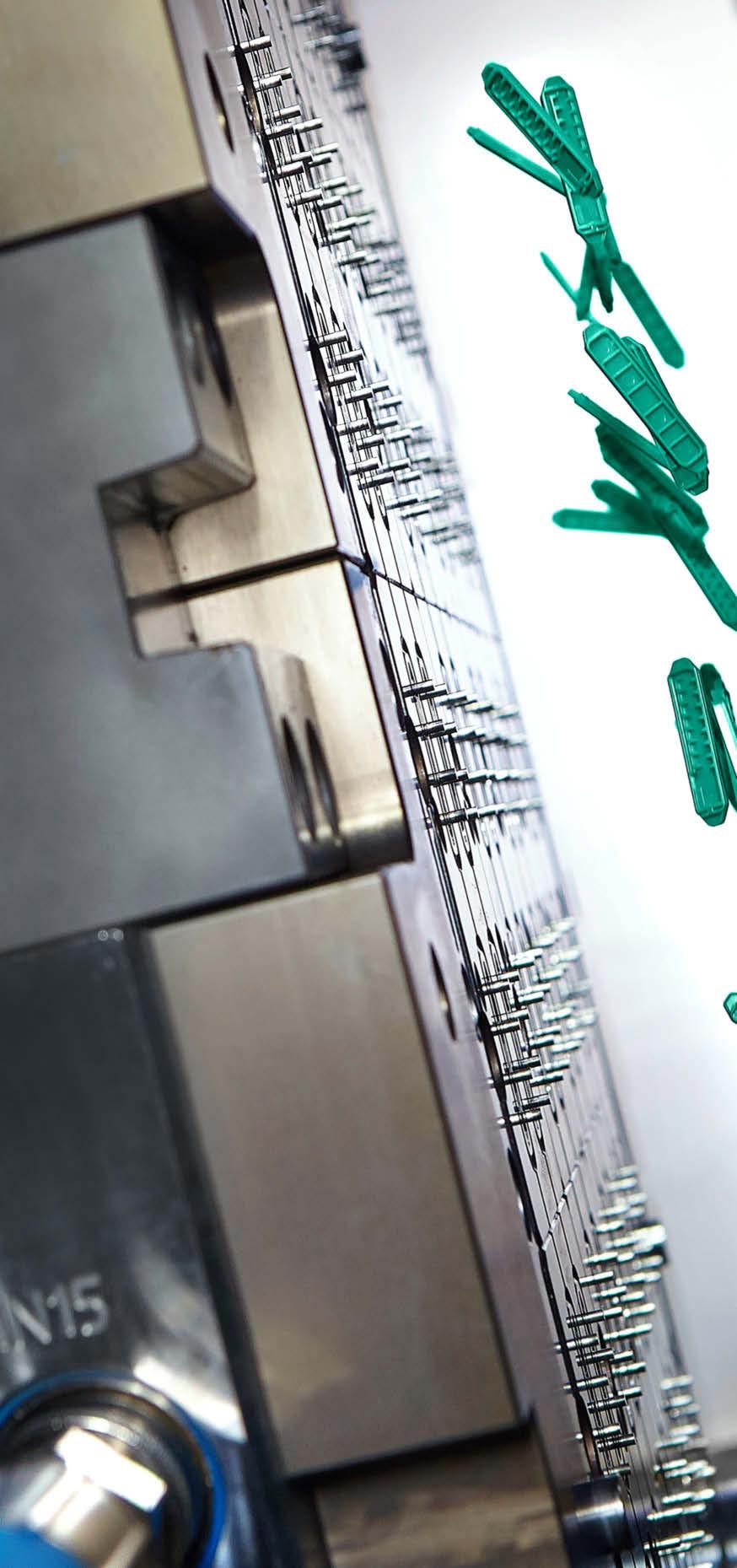

18 MOŻLIWOŚCI ZASTOSOWANIA: CZYSTA PRAKTYKA // Nasze hydrauliczne wtryskarki ALLROUNDER od podstawowego modelu serii GOLDEN EDITION aż do wtryskarki ALLROUNDER S specjalnie dostosowanej do Państwa potrzeb: z napędem hydraulicznym umożliwiają wydajne i ekonomiczne stosowanie technologii wtrysku w przypadku wszystkich materiałów nadających się do takiego przetwarzania, wraz z materiałami ceramicznymi i proszkami metali. W ten sposób przekazujemy do Państwa dyspozycji dokładnie to, co jest potrzebne: niezawodne wtryskarki i gniazda produkcyjne, na których można zrealizować wszystkie zadania związane z technologią wtrysku. \\ Duże elementy: możliwość produkcji wyprasek o masie ponad dwa kilogramy. Od motoryzacji po medycynę: kompletne instalacje pod klucz z jednej ręki. i Dodatkowe informacje: Prospekt Projekty realizowane pod klucz 18

19 Technologia wielokomponentowa: modułowe wtryskarki ALLROUNDER S pozwalają na elastyczną konfigurację. Przetwórstwo duroplastów: wysoka jakość wyprasek dzięki specjalnemu wyposażeniu. Technologie specjalne: pakiety wyposażenia do różnych zakresów zastosowania, jak np. elementy optyczne. i Dodatkowe informacje: Prospekt Kompetencja zastosowań 19
