ZAWORY KULOWE KUTE Z PŁYWAJĄCĄ KULĄ

Transkrypt

1 Materiały, zdjęcia, rysunki oraz dane techniczne stanowią własność STARLINE SPA ITALY Tłumaczenie i aranżacja BALTINA SC wyłączny dystrybutor marki STARLINE w POLSCE

2 PROJEKT I BUDOWA Wszystkie zawory produkowane przez firmę Starline Spa wykonane są z materiałów kutych i są zaprojektowane tak aby spełniały wymogi obu standardów ASME oraz EN wyszczególnionych poniżej: ASME B16.34 ASME B16.5 ASME B16.10 ASME B16.25 API BS 6755/API607 - ISO ISO MS-SP-25 - ISO API 6D/ ISO PED 97/23/EC - ATEX 94/9/EC Zawory kulowe mają trzy-częściową skręcaną konstrukcję, umożliwiającą ich łatwe serwisowanie w systemach rurociągów poprzez wysunięcie sekcji centralnej. Taka konstrukcja umożliwia stosowanie bez ograniczeń różnych rodzajów przyłączy, oraz ich asymetryczną zabudowę. W odpowiedzi na potrzeby rynku zaprojektowano też serię zaworów kołnierzową dwu-częściową spełniającą wymogi klas ciśnieniowych ASME 150/300, oraz EN PN 10/16/40 Taką samą konstrukcję mają też zawory przewidziane do systemów: - KRIOGENICZNYCH - WYSOKOTEMPERATUROWYCH z uszczelnieniem METAL - METAL KONSTRUKCJA SKRĘCANA została zaprojektowana specjalnie pod systemy GAZOWE w opcji są też wykonania: - zgrzewane punktowo, - z uszczelniającym spawaniem zaworu. ZAWORY WIELO-PORTOWE Nie są to zwykłe zawory przekierowujące prostej konstrukcji, lecz cztero-uszczelkowe zawory umożliwiające realizację każdej kombinacji połączeń portów ( typ L, T, X vertical) zachowując idealne centrowanie kuli niezależnie od kierunku przepływu medium.

3 APLIKACJE KRIOGENICZNE - zakres średnic: - pełny przelot: od DN 08 (¼ ) do DN100 (4 ) - przelot zredukowany od DN20 (¾ ) do DN150 (6 ) - zakres ciśnień: klasa ASME 150 do 600 klasa EN PN16 do PN100 dla średnic do DN25 (1 ) do Klasy materiały konstrukcyjne: kuta stal nierdzewna 304, 316 oraz inne stopy specjalne - klasa szczelności: zgonie ze wszystkimi standardami międzynarodowymi, oraz SPECYFICZNYMI WYMOGAMI KLIENTA - przyłącza wszystkie rodzaje (kołnierz, gwint, do wspawania ) - bezpieczeństwo ogniowe: ISO10497, API 607, API 6FA Krio test: BS6364, TOTAL GS PVV 150, SHELL SPE 77/306 ZAWORY Z USZCZELNIENIEM METAL - METAL WYSOKO- TEMPERATUROWE - zakres średnic: - pełny przelot: od DN 15 (½ ) do DN50 (2 ) - przelot zredukowany od DN 15 (½ ) do DN50 (2 ) - zakres ciśnień: klasa ASME 150 do 600 klasa EN PN16 do PN100 - zakres temperatur: do 600 st. C - sterowanie: rękojeść: do średnicy DN40 (1 ½ ) klasa 150 do średnicy DN32 (1 ¼ ) klasa 300 przekładnia: dla większych średnic. - wydłużona o 100 mm dławica dla zwiększenia izolacji temperaturowej - kula i uszczelnienia F316 utwardzana węglikiem chromu lub węglikiem wolframu - wrzeciono: F51 dla temperatury do 400 st. C inkonel 625 dla wyższych temperatur - klasa szczelności: V klasa szczelności, dla instalacji gazowych VI klasa DO MEDIÓW O DUŻYCH WŁASNOŚCIACH ŚCIERNYCH standardowa konstrukcja zaworu może mieć wykonanie specjalne dla mediów o dużej ścieralności. W miejsce standardowych uszczelnień miękkich zostają zamontowane uszczelnienia metal metal utwardzane węglikiem chromu lub węglikiem wolframu. Takie rozwiązanie jest dedykowane dla mediów o wysokiej ścieralności do temperatury T<= 200 st. C

4 STANDARDOWE CECHY ZAWORÓW - anty-wydmuchowa konstrukcja wrzeciona Wszystkie wrzeciona wykonane są jako jednolity wałek typu T co efektywnie zabezpiecza przed wydmuchem. - antystatyczna konstrukcja Wszystkie zawory Starlina mają ANTYSTATYCZNĄ konstrukcję. Wszystkie wrzeciona mają zamontowaną małą kulkę ze sprężynką która zbiera ładunki elektryczne z kuli zabezpieczając wnętrze zaworu przed wybuchem lub pożarem. - potrójne uszczelnienie wrzeciona uszczelnienie wrzeciona posiada trzy bariery zabezpieczające przed wyciekiem: uszczelka zabezpieczająca (Trust Washer) O ring, pierścień uszczelniający (Packing Ring) Zawory Starline w standardzie oferują zawory z certyfikowane o NISKIEJ EMISJI zgodnie z ISO B. - ekskluzywna konstrukcja uszczelnienia Zaawansowana konstrukcja uszczelnień umożliwia ich łatwą wymianę serwisową, oraz ich zamianę na inne wykonanie materiałowe przy zastosowaniu tego samego korpusu zaworu. Wszystkie rodzaje materiałowe uszczelnień mogą być dostarczone w rozwiązaniu standardowym lub o konstrukcji kapsułkowej w celu podniesienia odporności ciśnieniowej i temperaturowej. Zabudowa standardowa Zabudowa kapsułkowa Wszystkie zawory są dwukierunkowe. Otwór odciążający w szczycie kuli ułatwia równomierny rozkład ciśnienia wewnątrz korpusu co gwarantuje większą niezawodność i żywotność zaworu. Specjalna konstrukcja i wykonanie uszczelnienia zmniejsza wolną przestrzeń wewnątrz zaworu co redukuje kawitację wewnątrz korpusu. Jednak przy konieczności szybkiego rozprężenia gazów lub innych mediów (chlor tlen) zaleca się wykonanie dodatkowego otworu odciążającego w kuli po stronie wysokiego ciśnienia. Zawór staje się jednokierunkowy.

5 FIRE SAFE TEST I CERTYFIKATY Wszystkie zawory z pływającą kulą są posiadają podwójne uszczelnienie korpusu i są certyfikowane jako ognio-bezpieczne zgodnie z większością norm dla zastosowań do oleju, benzyn i gazów. WYMAGANIA PED Wszystkie zawory Starline zostały zaprojektowane i z certyfikowane zgodnie z CAT III moduł H normy 97/23/EC aby spełniały wymogi aplikacji gdzie wymagane są wymogi PED, oraz oznakowanie CE. Wszystkie zawory poza zakresem 97/23 / WE (do rozmiaru 1 " ) spełniają wymogi S.E.P. (Sound Engeniering Practice) zgodnie z wymogami PED CERTYFIKAT ATEX Wszystkie zawory Starline zostały z certyfikowane do wymogów ATEX Możliwa jest dodatkowa tabliczka znamionowa potwierdzająca certyfikat STANDARDY JAKOŚCIOWE zawory spełniają techniczne wymogi zgodnie z poniższymi standardami: - ISO 9001: SIL 3 - API6D ISO FIRESAFE API607 API 6FA ISO SHELL 77/100-77/130 77/300 - TA-LUFT - ISO PED MOD H CAT.3 - NACE MR0175 NACE MR ISO ASME B16.5 ASME B ATEX 94/9 CE - ASME B16.25 ASME B AD MERKBLATT BADANIA I TESTY - UT - DPI - MPI - PMI badania ultradźwiękowe zgodnie ASME V barwnikowa inspekcja pęknięć zgodnie z ASME VII magnetyczna cząsteczkowa inspekcja zgodnie z ASME V pozytywna identyfikacja materiałowa (weryfikacja) przyrząd Niton XL Specyficzne badania zaworów: - testy emisji ulotnych zgodnych z ISO I SPE 77/312 przyrząd Phonix L-300, certyfikowany personel, - testy kriogeniczne dla niskich temperatur do -196 st C - testy wysokotemperaturowe dla ekstremalnie wysokich temperatur jak 500 st C - 100% zaworów przechodzi testy zgodnie z wymogami API 6D/ API598 Standardowe testy: - kontrola wizualna i wymiarowa, - wysokociśnieniowy test hydrauliczny korpusu uszczelnień - niskociśnieniowy test szczelności powietrzem - test momentu otwarcia zaworu. Możliwe dodatkowe testy: - wysokociśnieniowy test gazowy korpusu uszczelnień - test antystatyczny - test odciążenia uszczelnień

6 RODZAJE PRZYŁĄCZY końcówki gwintowane krótkie końcówki do wspawania zintegrowane kute końcówki wydłużone L=100 mm lub więcej(na specjalne zamówienie) kołnierze w standardzie DIN oraz ASME/ANSI AKCESORIA wydłużona rękojeść blokada wydłużona dławica dławica z przestrzenią i przyłączem do wykrywania nieszczelności owalna rękojeść

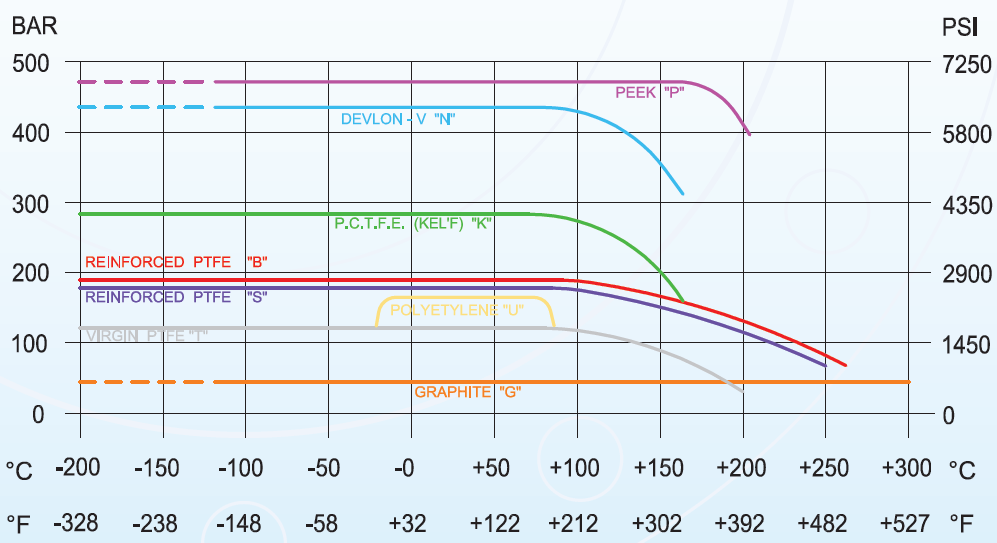

7 ZAKRES ŚREDNIC I CIŚNIEŃ standardowe wysokociśnieniowe wysokotemperaturowe UWAGA: uszczelnienia wysokociśnieniowe mogą być stosowane w zaworach niskociśnieniowych przy zastosowaniu konstrukcji kapsułowej. WYKRESY CIŚNIENIOWE I TEMPERATUROWE DLA MATERIAŁÓW USZCZELNIEŃ

8 MATERIAŁY USZCZELNIEŃ I USZCZELEK MATERIAŁY GNIAZD USZCZELNIEŃ GŁÓWNYCH ZAKRES TEMPERATUR MATERIAŁ 0 S T A N D A R D P WA Y R S A OM K E I T E R Y 0 C ZASTOSOWANIE REKOMENDACJE F Wzmacniany PTFE 20% węgiel + 5% grafit Średnie ciśnienie Niska, Wysoka Temperatura Wyższa temperatura i ciśnienie niż dla czystego PTFE Dobry do zastosowań na parze Czysty PTFE Niskie ciśnienie Niska teemperatura Mały moment obrotowy Wszystkie zastosowania Ograniczenie temperaturowe Wzmacniany PTFE PTFE+BRĄZ Średnie ciśnienie Niska, Wysoka Temperatura Samo smarowanie Zalecane dla Pary DEVELON-V Poliamid-Nylon Niska, Wysoka Temperatura H2S i węglowodory GRAFIT Niskie ciśnienie Wysoka Temperatura Nie zalecany do dużej ilości cykli i zaworów sterowanych DELRIN Niska Temperatura Węglowodory, NACE, CO2, Nie używać do tlenu Wysoka Temperatura Węglowodory, NACE Przemysł tytoniowy i nuklearny Poliimidy Wysoka Temperatura Dobra odporność dla Gazów, Oleju, Ropy naftowej Nie nadaje się do Pary UHMWPE Polietylen Niskie ciśnienie Mały moment obrotowy Przemysł Spożywczy, Tytoniowy, Nuklearny KEL'F PCTFE Niska Temperatura Tak jak czysty PTFE, Zwiększona odporność na kwas azotowy, fluorowodorowy, Ciekły TLEN PFA Średnie ciśnienie Niska, Średnia Temperatura Mała porowatość Szczególnie dobry unkania polimeryzacji METAL węglik chromu lun wolframu Wysoka Temperatura Dla mediów ściernych i o wysokiej temperaturze Żywica acetalowa PEEK Polieteroeteroketonu VESPEL SP 21 MATERIAŁY USZCZELEK MATERIAŁ NITRYL UWODORNIONY ZAKRES TEMPERATUR ST. C Praca ciągła +150 Praca przerywana Woda HNBR Praca ciągła +180 Praca przerywana H2S, Ropa naftowa, Węglowodory Śladowe ilości Metanolu Praca ciągła +180 Praca przerywana H2S, Ropa naftowa, Węglowodory Śladowe ilości Metanolu MODYFIKOWANY, UWODORNIONY HNBR O R I G S SPEC. ZASTOSOWANIE NBR FLUOROELASTOMER (VITON B) FKM Praca ciągła +230 Praca przerywana Kwaśny gaz, Węglowodory FLUOROELASTOMER (VITON AED) FKM Praca ciągła +230 Praca przerywana Kwaśny gaz, Węglowodory FLUOROELASTOMER (VITON GLT) FKM Praca ciągła +230 Praca przerywana Kwaśny gaz, Węglowodory PERFLUOROELASTOMERS (CHEMRAZ 526) FFKM Praca ciągła +350 Praca przerywana Kwaśny gaz, Węglowodory, Duży udział % Metanolu PERFLUOROELASTOMERS (KALREZ) FFKM Kwaśny gaz, Media agresywne AFLAS FEPM Aminy, Metanol SILICON+PFA Zastosowania niskotemperaturowe, dobra odporność chemiczna ROZPRĘŻONY GRAFIT Zastosowanie przy uszczelnieniach Metal- Metal LIPSEAL Dobra odporność chemiczna
