TELESIS PX-24 TELESIS X-1. TELESIS Stillink CYFROWA CENTRALA TELEFONICZNA CYFROWA CENTRALA TELEFONICZNA KONWERTER SYGNALIZACJI

Transkrypt

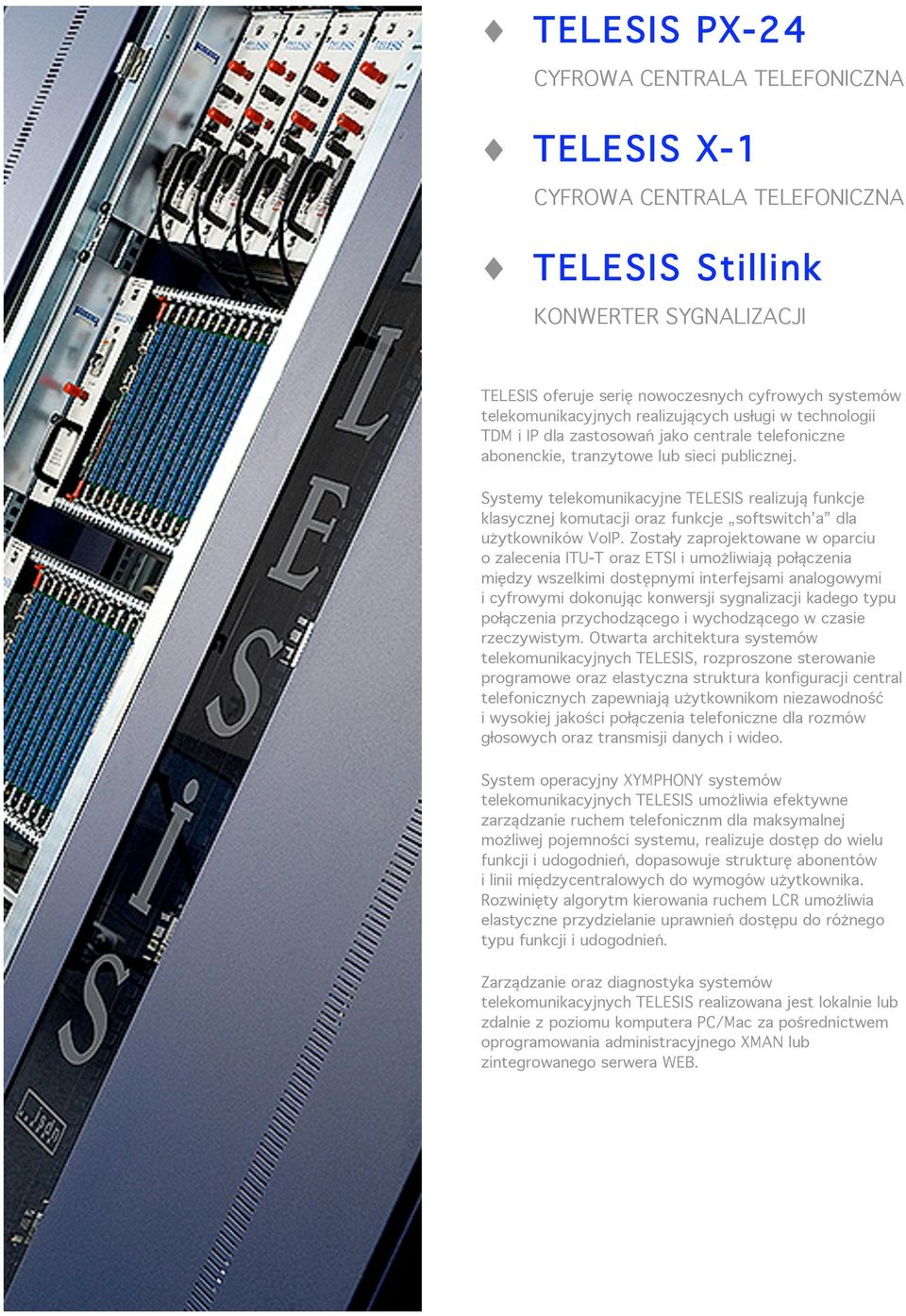

1 TELESIS PX-24 CYFROWA CENTRALA TELEFONICZNA TELESIS X-1 CYFROWA CENTRALA TELEFONICZNA TELESIS Stillink KONWERTER SYGNALIZACJI TELESIS oferuje serię nowoczesnych cyfrowych systemów telekomunikacyjnych realizujących usługi w technologii TDM i IP dla zastosowań jako centrale telefoniczne abonenckie, tranzytowe lub sieci publicznej. Systemy telekomunikacyjne TELESIS realizują funkcje klasycznej komutacji oraz funkcje softswitch a dla użytkowników VoIP. Zostały zaprojektowane w oparciu o zalecenia ITU-T oraz ETSI i umożliwiają połączenia między wszelkimi dostępnymi interfejsami analogowymi i cyfrowymi dokonując konwersji sygnalizacji kadego typu połączenia przychodzącego i wychodzącego w czasie rzeczywistym. Otwarta architektura systemów telekomunikacyjnych TELESIS, rozproszone sterowanie programowe oraz elastyczna struktura konfiguracji central telefonicznych zapewniają użytkownikom niezawodność i wysokiej jakości połączenia telefoniczne dla rozmów głosowych oraz transmisji danych i wideo. System operacyjny XYMPHONY systemów telekomunikacyjnych TELESIS umożliwia efektywne zarządzanie ruchem telefonicznm dla maksymalnej możliwej pojemności systemu, realizuje dostęp do wielu funkcji i udogodnień, dopasowuje strukturę abonentów i linii międzycentralowych do wymogów użytkownika. Rozwinięty algorytm kierowania ruchem LCR umożliwia elastyczne przydzielanie uprawnień dostępu do różnego typu funkcji i udogodnień. Zarządzanie oraz diagnostyka systemów telekomunikacyjnych TELESIS realizowana jest lokalnie lub zdalnie z poziomu komputera PC/Mac za pośrednictwem oprogramowania administracyjnego XMAN lub zintegrowanego serwera WEB.

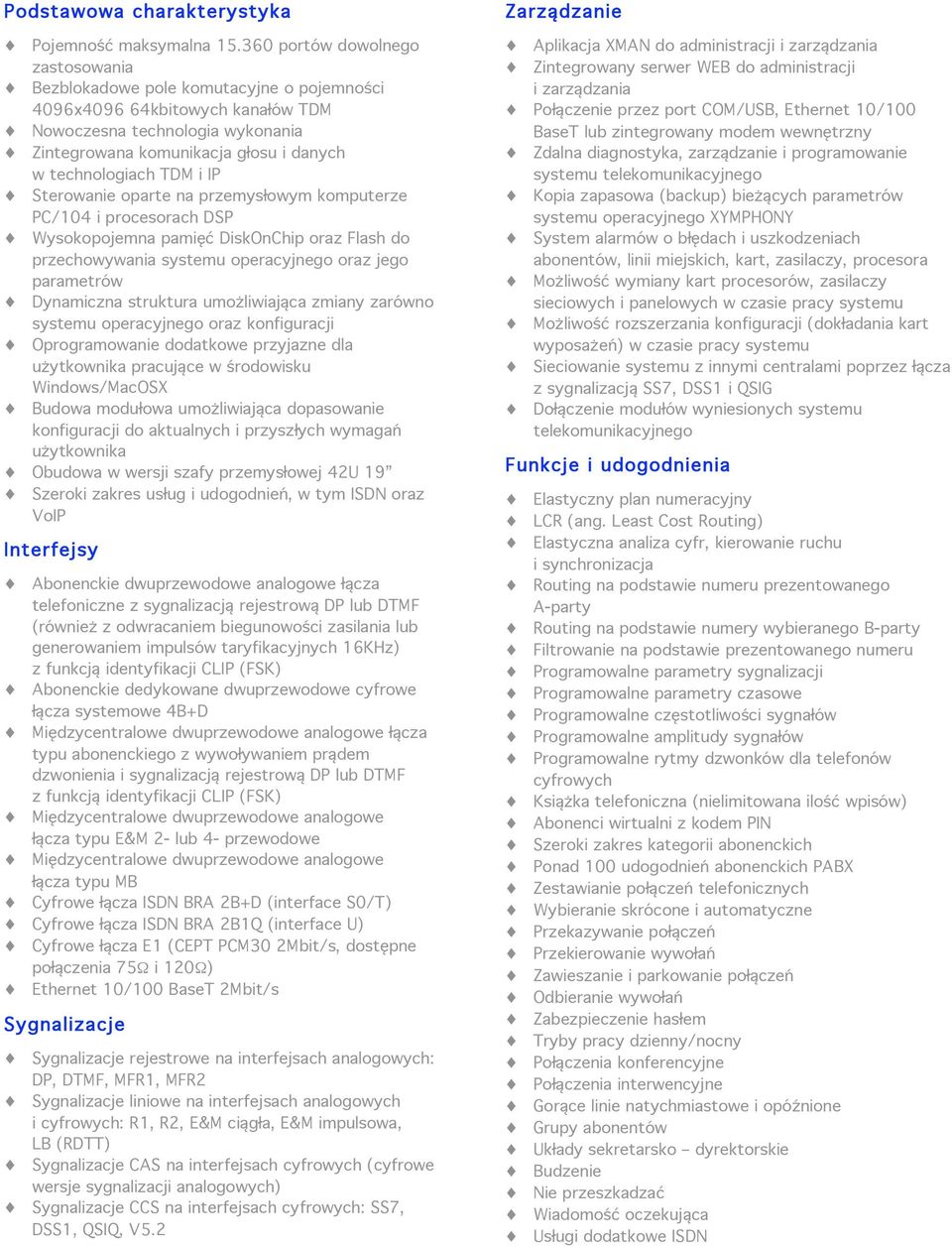

2 Podstawowa charakterystyka Pojemność maksymalna portów dowolnego zastosowania Bezblokadowe pole komutacyjne o pojemności 4096x kbitowych kanałów TDM Nowoczesna technologia wykonania Zintegrowana komunikacja głosu i danych w technologiach TDM i IP Sterowanie oparte na przemysłowym komputerze PC/104 i procesorach DSP Wysokopojemna pamięć DiskOnChip oraz Flash do przechowywania systemu operacyjnego oraz jego parametrów Dynamiczna struktura umożliwiająca zmiany zarówno systemu operacyjnego oraz konfiguracji Oprogramowanie dodatkowe przyjazne dla użytkownika pracujące w środowisku Windows/MacOSX Budowa modułowa umożliwiająca dopasowanie konfiguracji do aktualnych i przyszłych wymagań użytkownika Obudowa w wersji szafy przemysłowej 42U 19 Szeroki zakres usług i udogodnień, w tym ISDN oraz VoIP Interfejsy Abonenckie dwuprzewodowe analogowe łącza telefoniczne z sygnalizacją rejestrową DP lub DTMF (również z odwracaniem biegunowości zasilania lub generowaniem impulsów taryfikacyjnych 16KHz) z funkcją identyfikacji CLIP (FSK) Abonenckie dedykowane dwuprzewodowe cyfrowe łącza systemowe 4B+D Międzycentralowe dwuprzewodowe analogowe łącza typu abonenckiego z wywoływaniem prądem dzwonienia i sygnalizacją rejestrową DP lub DTMF z funkcją identyfikacji CLIP (FSK) Międzycentralowe dwuprzewodowe analogowe łącza typu E&M 2- lub 4- przewodowe Międzycentralowe dwuprzewodowe analogowe łącza typu MB Cyfrowe łącza ISDN BRA 2B+D (interface S0/T) Cyfrowe łącza ISDN BRA 2B1Q (interface U) Cyfrowe łącza E1 (CEPT PCM30 2Mbit/s, dostępne połączenia 75Ω i 120Ω) Ethernet 10/100 BaseT 2Mbit/s Sygnalizacje Sygnalizacje rejestrowe na interfejsach analogowych: DP, DTMF, MFR1, MFR2 Sygnalizacje liniowe na interfejsach analogowych i cyfrowych: R1, R2, E&M ciągła, E&M impulsowa, LB (RDTT) Sygnalizacje CAS na interfejsach cyfrowych (cyfrowe wersje sygnalizacji analogowych) Sygnalizacje CCS na interfejsach cyfrowych: SS7, DSS1, QSIQ, V5.2 Zarządzanie Aplikacja XMAN do administracji i zarządzania Zintegrowany serwer WEB do administracji i zarządzania Połączenie przez port COM/USB, Ethernet 10/100 BaseT lub zintegrowany modem wewnętrzny Zdalna diagnostyka, zarządzanie i programowanie systemu telekomunikacyjnego Kopia zapasowa (backup) bieżących parametrów systemu operacyjnego XYMPHONY System alarmów o błędach i uszkodzeniach abonentów, linii miejskich, kart, zasilaczy, procesora Możliwość wymiany kart procesorów, zasilaczy sieciowych i panelowych w czasie pracy systemu Możliwość rozszerzania konfiguracji (dokładania kart wyposażeń) w czasie pracy systemu Sieciowanie systemu z innymi centralami poprzez łącza z sygnalizacją SS7, DSS1 i QSIG Dołączenie modułów wyniesionych systemu telekomunikacyjnego Funkcje i udogodnienia Elastyczny plan numeracyjny LCR (ang. Least Cost Routing) Elastyczna analiza cyfr, kierowanie ruchu i synchronizacja Routing na podstawie numeru prezentowanego A-party Routing na podstawie numery wybieranego B-party Filtrowanie na podstawie prezentowanego numeru Programowalne parametry sygnalizacji Programowalne parametry czasowe Programowalne częstotliwości sygnałów Programowalne amplitudy sygnałów Programowalne rytmy dzwonków dla telefonów cyfrowych Książka telefoniczna (nielimitowana ilość wpisów) Abonenci wirtualni z kodem PIN Szeroki zakres kategorii abonenckich Ponad 100 udogodnień abonenckich PABX Zestawianie połączeń telefonicznych Wybieranie skrócone i automatyczne Przekazywanie połączeń Przekierowanie wywołań Zawieszanie i parkowanie połączeń Odbieranie wywołań Zabezpieczenie hasłem Tryby pracy dzienny/nocny Połączenia konferencyjne Połączenia interwencyjne Gorące linie natychmiastowe i opóźnione Grupy abonentów Układy sekretarsko dyrektorskie Budzenie Nie przeszkadzać Wiadomość oczekująca Usługi dodatkowe ISDN

3 VoIP (Voice over IP) 30 kanałów VoIP-TDM (trzydzieści jednoczesnych połączeń między portami fizycznymi a abonentami VoIP) Kodeki: G.711, G.723.1, G.729, G.729A Protokoły SIP i H.323 Protokół xsip (extended SIP) dla aparatów systemowych TELESIS DTS821IP oraz aplikacji softphone XPHONE ITS821 Zintegrowany H.323 gatekeeper oraz SIP registrar Możliwość zalogowania do 1024 użytkowników H.323 oraz SIP jako abonentów VoIP Zintegrowany kasownik echa G Kompresja ciszy, VAD Obsługa QoS (ToS oraz Diffserv) Logowanie jako abonent do zewnętrznego H.323 gatekeeper a oraz SIP registrar a Wykonywanie wielu jednoczesnych połączeń z gatekeeper em oraz registrar em Szyfrowanie połączeń telefonicznych VoIP kluczem AES-256 Diffie-Hellman Aplikacja XPHONE ITS821 (xsip) - specjalizowany softphone dla VoIP Wyposażenie Cyfrowe aparaty systemowe TELESIS DTS821 Cyfrowe aparaty systemowe TELESIS ITS821IP (xsip) Analogowe aparaty telefoniczne TELESIS VIP101 z prezentacją CLIP (FSK) System telefonii bezprzewodowej TELESIS DECT Zasilanie Układ zasilaczy sieciowych zasilanych z sieci VAC z funkcją przejścia na zasilanie rezerwowe przy zaniku napięcia z sieci energetycznej Bateria akumulatorów 48VDC dla zasilania rezerwowego Ładowanie baterii akumulatorów 48VDC w trybie buforowym z zasilaczy sieciowych Odcięcie baterii akumulatorów zabezpieczające przed zbytnim rozładowaniem Średni pobór mocy wynosi około 0,7W na port DVR (Digital Voice Recording) 64 kanały DVR-TDM (w tym 32 odtwarzające i 32 nagrywające) Zintegrowana poczta głosowa dla wszystkich abonentów (Voice Mail) Zintegrowany system zapowiedzi słownych dla automatycznej dystrybucji połączeń (ACD/IVR) Zintegrowany rejestrator połączeń Nagrywanie połączeń telefonicznych z telefonów cyfrowych systemowych oraz telefonów analogowych przy wykorzystaniu aplikacji XCOM Permanentne nagrywanie zdefiniowanych portów rejestracja połączeń telefonicznych Aplikacja XPORT do archiwizacji nagrań i taryfikacji z funkcją monitoringu sygnalizacji na komputerze PC Taryfikacja Oprogramowanie taryfikacyjne TELBAZA SQL Taryfikacja w czasie rzeczywistym połączeń dowolnego typu (wychodzące, przychodące, wewnętrzne, VoIP) Generowanie rekordów taryfikacyjnych i logów programowania Bufor taryfikacyjny o pojemności 7mln rekordów Oprogramowanie Oprogramowanie taryfikacyjne TELBAZA SQL Aplikacja XMAN do administracji i zarządzania Aplikacja XCOM (protokół XymphonyAPI) wspomagająca pracę abonenta Specjalizowany protokół XymphonyAPI z zaimplementową obsługą TAPI dla aplikacji XCOM Aplikacja XPORT do archiwizacji nagrań i taryfikacji z funkcją monitoringu sygnalizacji na komputerze PC Aplikacja XPHONE ITS821 (xsip) - specjalizowany softphone dla VoIP Współpraca z oprogramowaniem hotelowym przy zastosowaniu interfejsu FIDELIO TELESIS XPHONE specjalizowany softphone

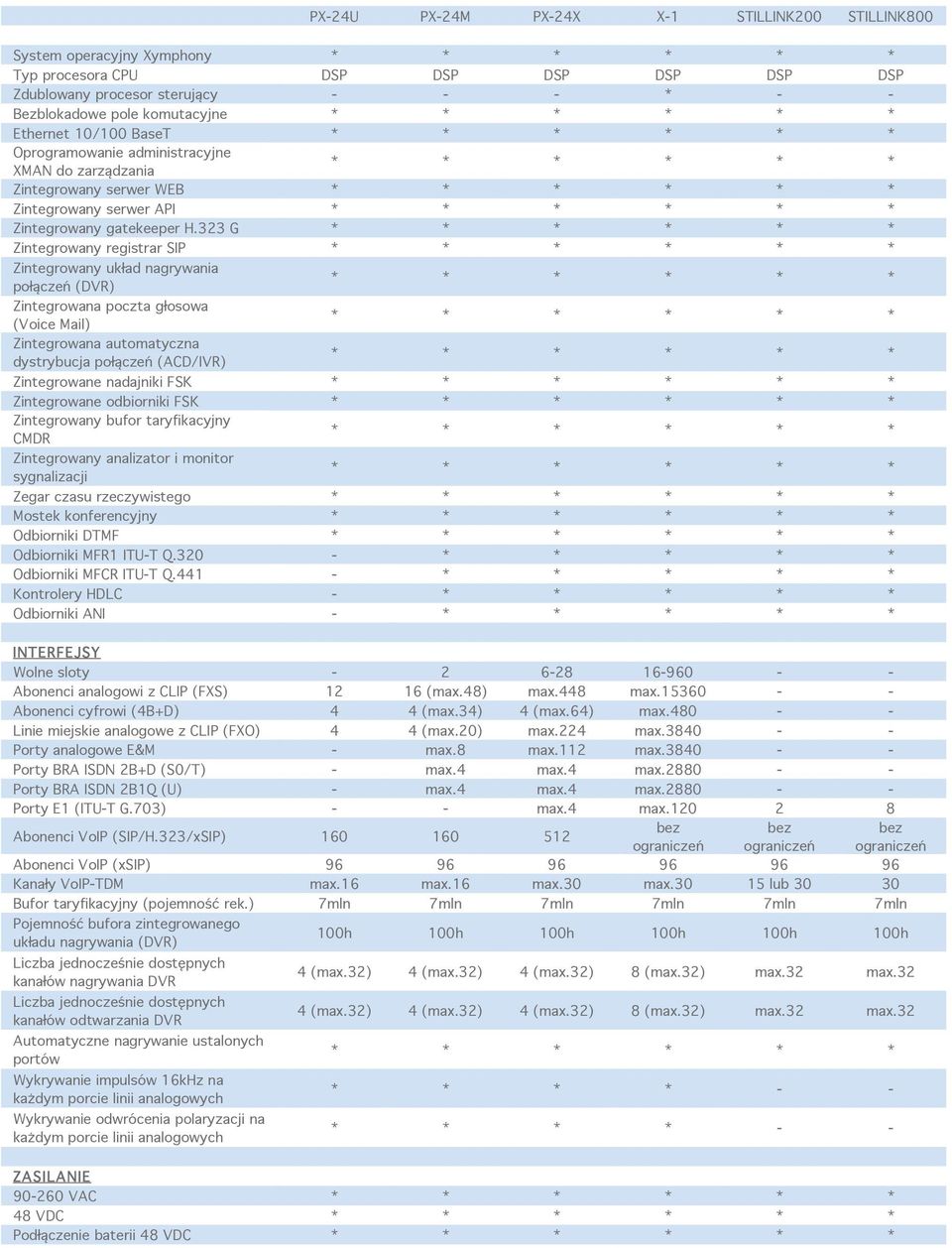

4 PX-24U PX-24M PX-24X X-1 STILLINK200 STILLINK800 System operacyjny Xymphony Typ procesora CPU DSP DSP DSP DSP DSP DSP Zdublowany procesor sterujący * - - Bezblokadowe pole komutacyjne Ethernet 10/100 BaseT Oprogramowanie administracyjne XMAN do zarządzania Zintegrowany serwer WEB Zintegrowany serwer API Zintegrowany gatekeeper H.323 G Zintegrowany registrar SIP Zintegrowany układ nagrywania połączeń (DVR) Zintegrowana poczta głosowa (Voice Mail) Zintegrowana automatyczna dystrybucja połączeń (ACD/IVR) Zintegrowane nadajniki FSK Zintegrowane odbiorniki FSK Zintegrowany bufor taryfikacyjny CMDR Zintegrowany analizator i monitor sygnalizacji Zegar czasu rzeczywistego Mostek konferencyjny Odbiorniki DTMF Odbiorniki MFR1 ITU-T Q * * * * * Odbiorniki MFCR ITU-T Q * * * * * Kontrolery HDLC - * * * * * Odbiorniki ANI - * * * * * INTERFEJSY Wolne sloty Abonenci analogowi z CLIP (FXS) (max.48) max.448 max Abonenci cyfrowi (4B+D) 4 4 (max.34) 4 (max.64) max Linie miejskie analogowe z CLIP (FXO) 4 4 (max.20) max.224 max Porty analogowe E&M - max.8 max.112 max Porty BRA ISDN 2B+D (S0/T) - max.4 max.4 max Porty BRA ISDN 2B1Q (U) - max.4 max.4 max Porty E1 (ITU-T G.703) - - max.4 max Abonenci VoIP (SIP/H.323/xSIP) bez bez bez ograniczeń ograniczeń ograniczeń Abonenci VoIP (xsip) Kanały VoIP-TDM max.16 max.16 max.30 max lub Bufor taryfikacyjny (pojemność rek.) 7mln 7mln 7mln 7mln 7mln 7mln Pojemność bufora zintegrowanego układu nagrywania (DVR) Liczba jednocześnie dostępnych kanałów nagrywania DVR Liczba jednocześnie dostępnych kanałów odtwarzania DVR Automatyczne nagrywanie ustalonych portów Wykrywanie impulsów 16kHz na każdym porcie linii analogowych Wykrywanie odwrócenia polaryzacji na każdym porcie linii analogowych 100h 100h 100h 100h 100h 100h 4 (max.32) 4 (max.32) 4 (max.32) 8 (max.32) max.32 max.32 4 (max.32) 4 (max.32) 4 (max.32) 8 (max.32) max.32 max.32 * * * * - - * * * * - - ZASILANIE VAC 48 VDC Podłączenie baterii 48 VDC

5 PX-24U PX-24M PX-24X X-1 STILLINK200 STILLINK800 ZASTOSOWANIA Centrala PBX/VoIP * * * * Centrala VoIP Gateway VoIP Kombinowany gateway VoIP i konwerter - - * * * * Konwerter sygnalizacji interfejsu E1 - - * * * * Konwerter protokołu V * * * * SYGNALIZACJE DTMF DP MFR1 - - * * * * MFCR2 - - * * * * ISDN (Euro ISDN, DSS1) ETSI EN * * * * * ISDN (QSIG) ECMA-143 PISN - - * * * * Protokół V5.2 LE ETSI EN wersja 2 SS7 ISUP (CCS nr7) ETSI EN wersja * * * * - - * * * * VOIP Protokół SIP RFC 3261 Protokół H.323 wersja 5 Protokół xsip Kodeki Audio G.711 G (5.3 and 6.4kbps) G.729, G.729A Programowalna długość ramki audio G do 90msek G do 90msek G.729, G.729A - 10 do 90msek Kompresja Ciszy (VAD) Kasowanie Echa G QoS (Tos i Diffserv) Szyfrowanie mediów AES256 Programowalne porty / sockets Do zarządzania RAS unicast RAS multicast UDP media Do zewnętrznego gatekeeper a RAS SIP Digest Authentication Autentykacja MD5 H.235 Baseline Security Profile H.235 Baseline Security Profile with integrity H.450 Usługi dodatkowe

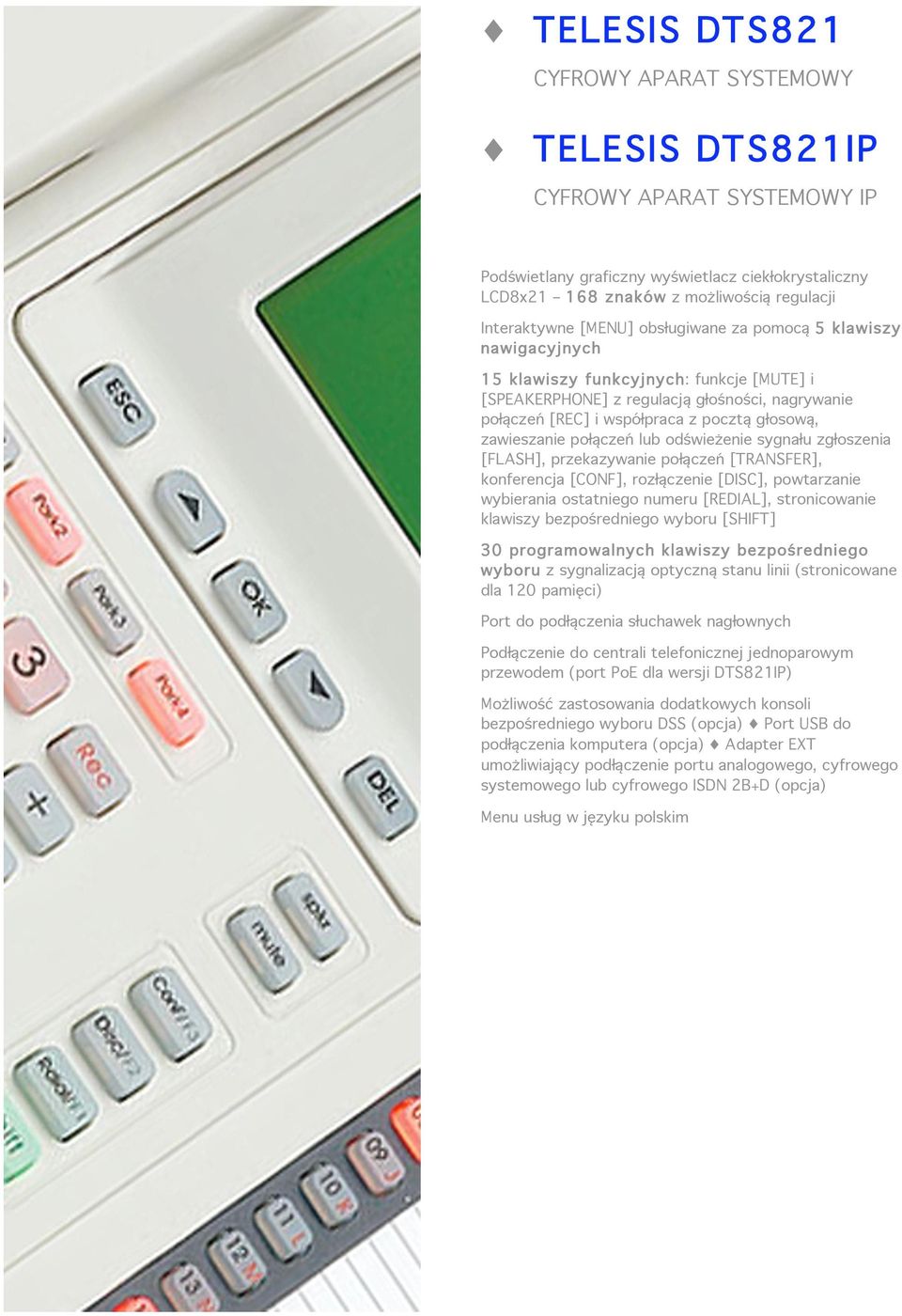

6 TELESIS DTS821 CYFROWY APARAT SYSTEMOWY TELESIS DTS821IP CYFROWY APARAT SYSTEMOWY IP Podświetlany graficzny wyświetlacz ciekłokrystaliczny LCD8x znaków z możliwością regulacji Interaktywne [MENU] obsługiwane za pomocą 5 klawiszy nawigacyjnych 15 klawiszy funkcyjnych: funkcje [MUTE] i [SPEAKERPHONE] z regulacją głośności, nagrywanie połączeń [REC] i współpraca z pocztą głosową, zawieszanie połączeń lub odświeżenie sygnału zgłoszenia [FLASH], przekazywanie połączeń [TRANSFER], konferencja [CONF], rozłączenie [DISC], powtarzanie wybierania ostatniego numeru [REDIAL], stronicowanie klawiszy bezpośredniego wyboru [SHIFT] 30 programowalnych klawiszy bezpośredniego wyboru z sygnalizacją optyczną stanu linii (stronicowane dla 120 pamięci) Port do podłączenia słuchawek nagłownych Podłączenie do centrali telefonicznej jednoparowym przewodem (port PoE dla wersji DTS821IP) Możliwość zastosowania dodatkowych konsoli bezpośredniego wyboru DSS (opcja) Port USB do podłączenia komputera (opcja) Adapter EXT umożliwiający podłączenie portu analogowego, cyfrowego systemowego lub cyfrowego ISDN 2B+D (opcja) Menu usług w języku polskim
