1 Załącznik nr 1 do odpowiedzi z dnia r. Obiekty kubaturowe, instalacje rurociągowe, sieci kablowe, drogi oraz drzewa przeznaczone do likwidacji zostały szczegółowo przedstawione na planie elementów zagospodarowania przeznaczonych do likwidacji w projekcie wykonawczym tom I cz.1 (PZT) rys. nr PZT/4 Po przeprowadzeniu demontażu konstrukcji i instalacji, Wykonawca jest zobowiązany przekazać protokolarnie inwestorowi: pozyskany złom stalowy oraz złom metali kolorowych, zdemontowane pompy, maszyny oraz urządzenia techniczne i pomiarowe zdemontowane rozdzielnie i kable elektryczne. Zgodnie z ustawą o odpadach wytwórcą odpadów jest wykonawca. O kodzie odpadów decyduje wytwórca. Wytworzone pozostałe odpady Wykonawca jest zobowiązany na własny koszt posegregować, zbadać i ustalić kody odpadów oraz przekazać do utylizacji firmie posiadającej uprawnienia do prowadzenia takiej działalności. Inwestor powinien otrzymać kopie potwierdzonych kart przekazania odpadów. Gabaryty wymienionych w zapytaniu obiektów do likwidacji o numerach 32.1, 32.1, 33 do 36, 37.1, 37.2, 38 i 39 przedstawiono poniżej: 1. Osadniki pośrednie ( ob. Nr 37.1 i 37.2 ) Zbiorniki o konstrukcji żelbetowej.

2 2. Osadniki wstępne Imhoffa ( ob. Nr 32.1 i 32.2 ) Wyłączone z eksploatacji żelbetowe zbiorniki Imhoffa mają kształt prostokąta o wewnętrznych wymiarach komór 12,2 m x 12,2 m. Dno komory ukształtowane w formie odwróconego ostrosłupa o głębokości 1,6 m Zewnętrzne wymiary komory osadników wynoszą 13,2 x13,2 m Całkowita wysokość komory wynosi 8,45 m Pojemność użytkowa komór przepływowych jednego osadnika wynosi 128,35 m3 Pojemność użytkowa komory fermentacyjnej jednego osadnika wynosi 672,7 m3 Brak rysunku komory. 3. Komora pomiarowa ( obj. Nr 35 ) Komora żelbetowa z betonu klasy B20

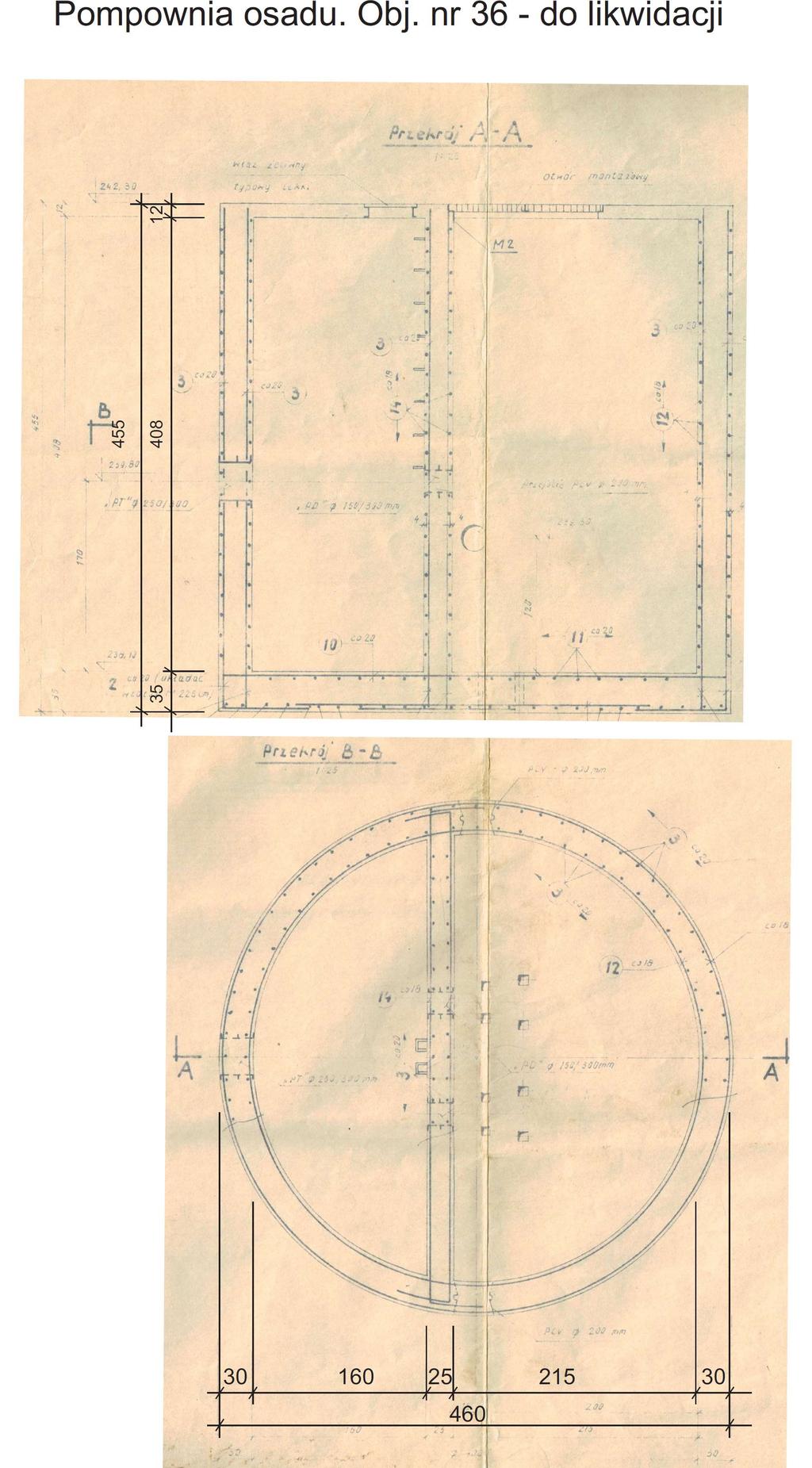

3 4. Pompownia osadu ( obj. Nr 35 ) Komora żelbetowa w kształcie walca o śr. zew. 4,60 m, posadowiona na gł. 4,5 m poniżej poziomu terenu, Beton kl. B20.

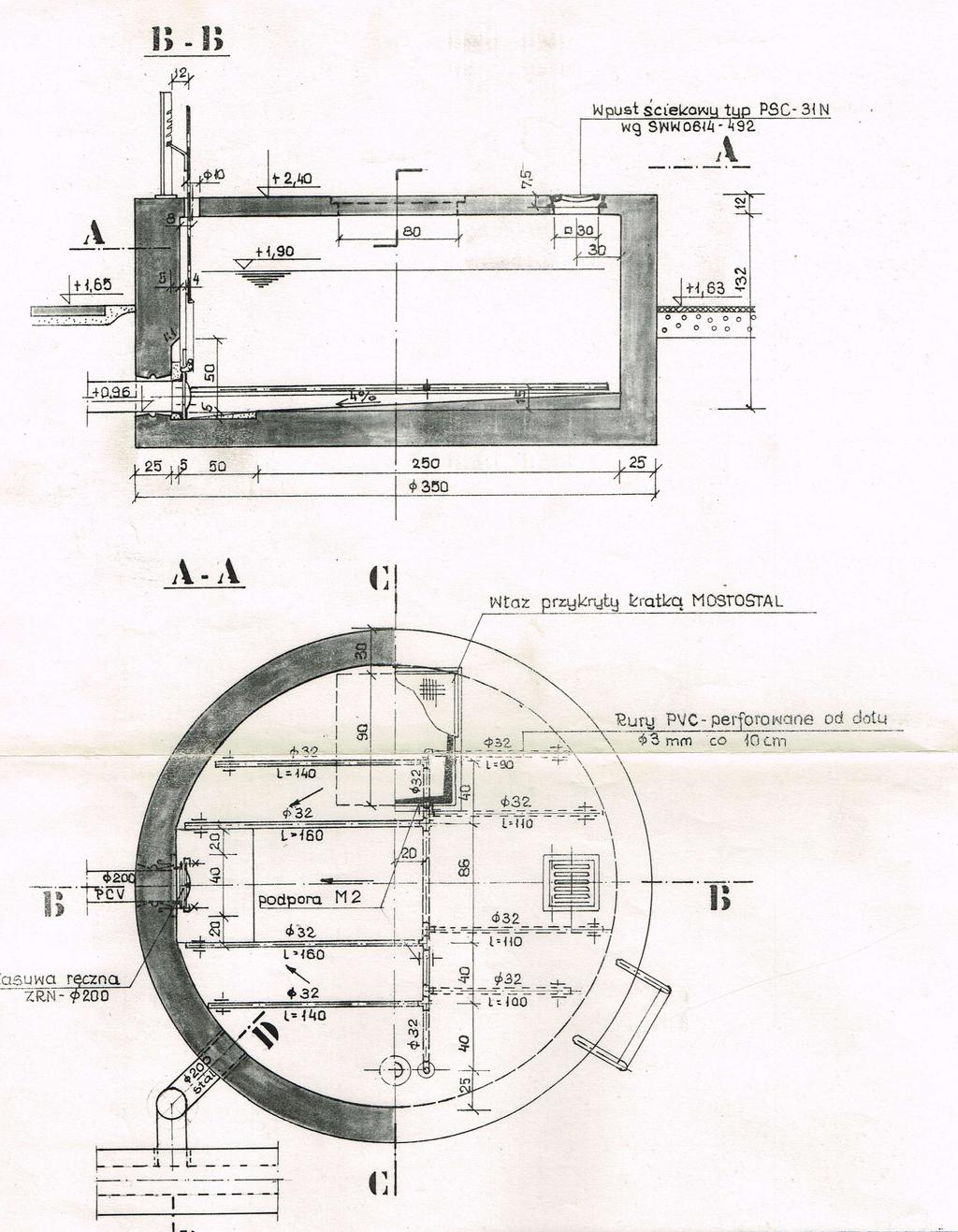

4 5. Komory osadu czynnego ( obj. nr 33 i 34 ) Komory żelbetowe w kształcie walca o śr. wew m, i głębokości 3,6 m. Beton kl. B20. Grubość ścian - 25 cm. Grubość dna - 30 cm. Rzędna posadowienia dna komory - 241,00 Rzędna terenu przy komorze 242,00. Rzędna korony komory 244,90 6. Zlewnia nieczystości płynnych Ob. Nr do likwidacji Komora żelbetowa z betonu kl. B20. Wymiary i posadowienie jak na rysunku.

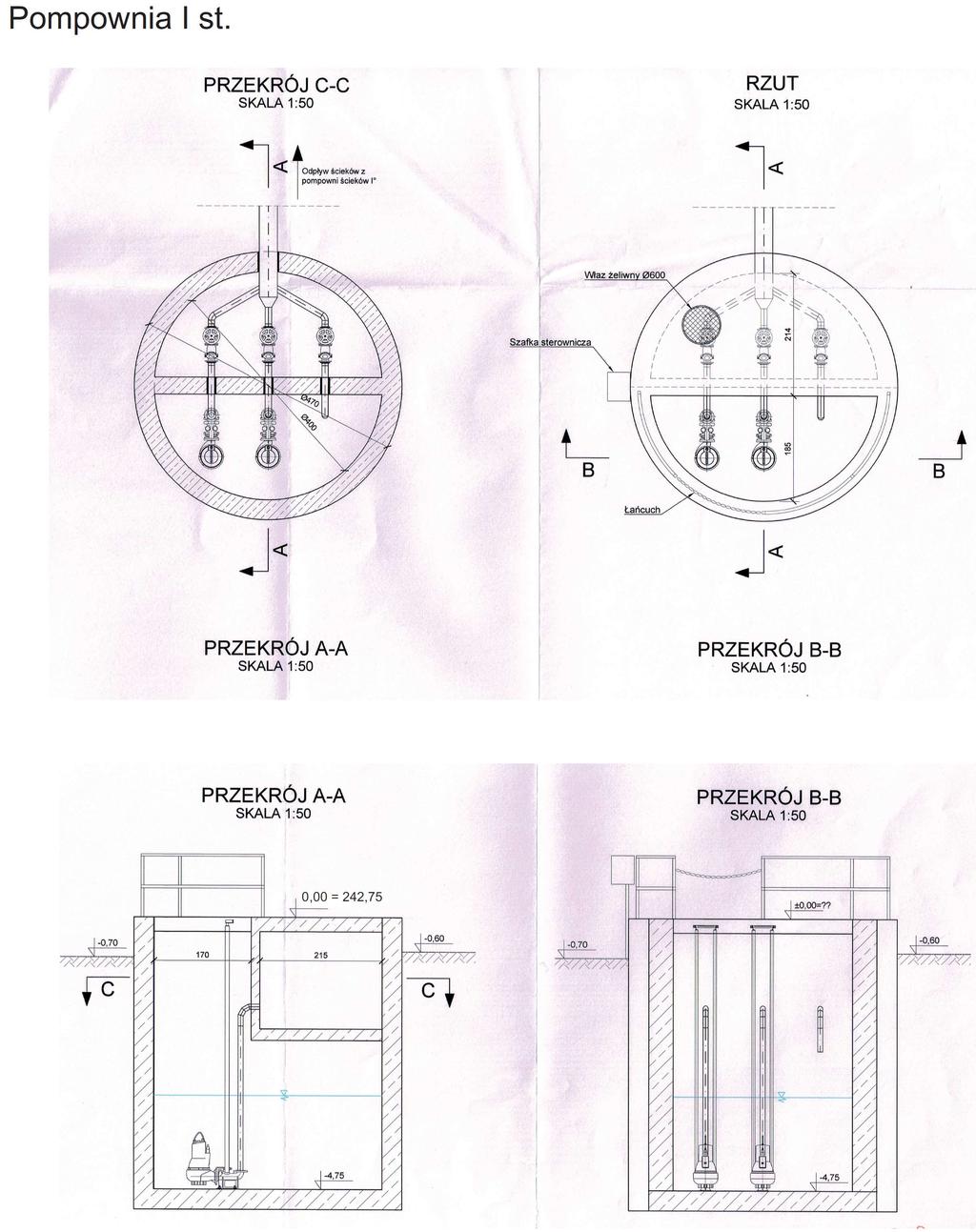

5 7. Pompownia pierwszego stopnia. Obiekt nr 39 W okresie prowadzenia prac modernizacyjnych obiekt wykorzystywany będzie jako tymczasowa pompownia główna, zastępując na czas przebudowy obiekt nr 8. Ewentualna likwidacja obiektu nastąpi po rozruchu docelowej instalacji oczyszczania ścieków. Decyzję o konieczności likwidacji podejmie inwestor.

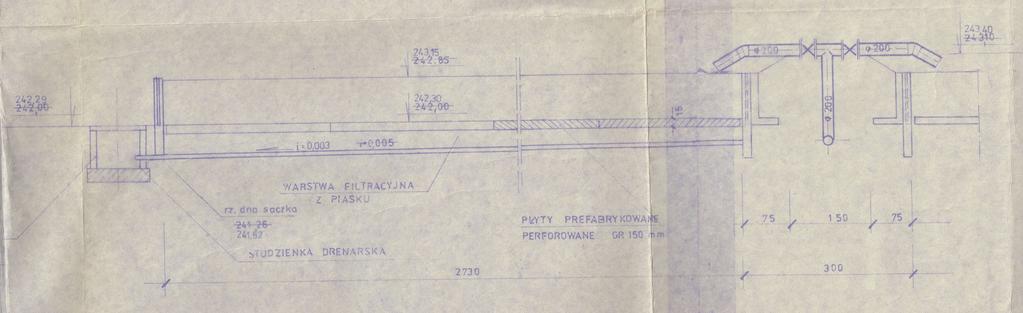

6 8. Poletka osadowe Obiekt nr 38 Zakres likwidacji poletek przedstawiono szczegółowo na rys nr PZT/4 Plan elementów zagospodarowania przeznaczonych do likwidacji PW tom I cz.1 (PZT). Poletka które nie będą likwidowane należy pozostawić w stanie umożliwiającym ich dalsze użytkowanie. Ogrodzenia poletek oraz drenaż i kanalizacja odprowadzająca odcieki musi pozostać sprawne. Na poletka o łącznej powierzchni 4566m2 składa się z 14 kwater o wymiarach 27,3m x 12,6m co daje pow. F= 344,0m2 Kwatery są usytuowane w dwóch rzędach po 7 kwater przedzielonych groblą, na której ulokowano instalację z rur stalowych ø 219/10, którymi na poletka doprowadzany jest przefermentowany osad nadmierny. Osad wylewany jest na każde poletko poprzez dwa odgałęzienia wyposażone w żeliwne zasuwy klinowe DN200 Ogrodzenia kwater poletek wykonano z żelbetowych elementów prefabrykowanych na które składają się: Słupki żelbetowe o wymiarach 175x 16 x 12 cm Rozstaw słupków w ogrodzeniu co 210 cm Deski żelbetowe o wymiarach 202 x 30 x 5 cm Ilość desek w przęśle 3 szt. Dno poletek wykonane jest z żelbetowych płyt prefabrykowanych o wymiarach 1,3 x 3,0 x 015 cm Ułożonych na podsypce piaskowej z piasku średnio ziarnistego o grubości 20 cm, pod którą znajduje się warstwa żwiru grubości cm. W warstwie żwiru ułożone są sączki ceramiczne odprowadzające wody filtracyjne do kanalizacji zbiorczej. Przekrój poletka pokazano na rys. poniżej. Elementami poletek które należy rozebrać są fragmenty ogrodzenia poletek, pokazane na rys nr PZT/4 Plan elementów zagospodarowania przeznaczonych do likwidacji PW tom I cz.1 (PZT), które znajdują się wewnątrz nowego ogrodzenia oczyszczalni oraz które przeszkadzają w jego ustawieniu. Warstwy filtracyjne i płyty na dnie poletek nie podlegają rozbiórce. Konstrukcję poletek przedstawia rysunek:
