Kabiny Prysznicowe z zawiasem PONTERE

Transkrypt

1 Kabiny Prysznicowe z em PONTERE

2

3

4

5

6

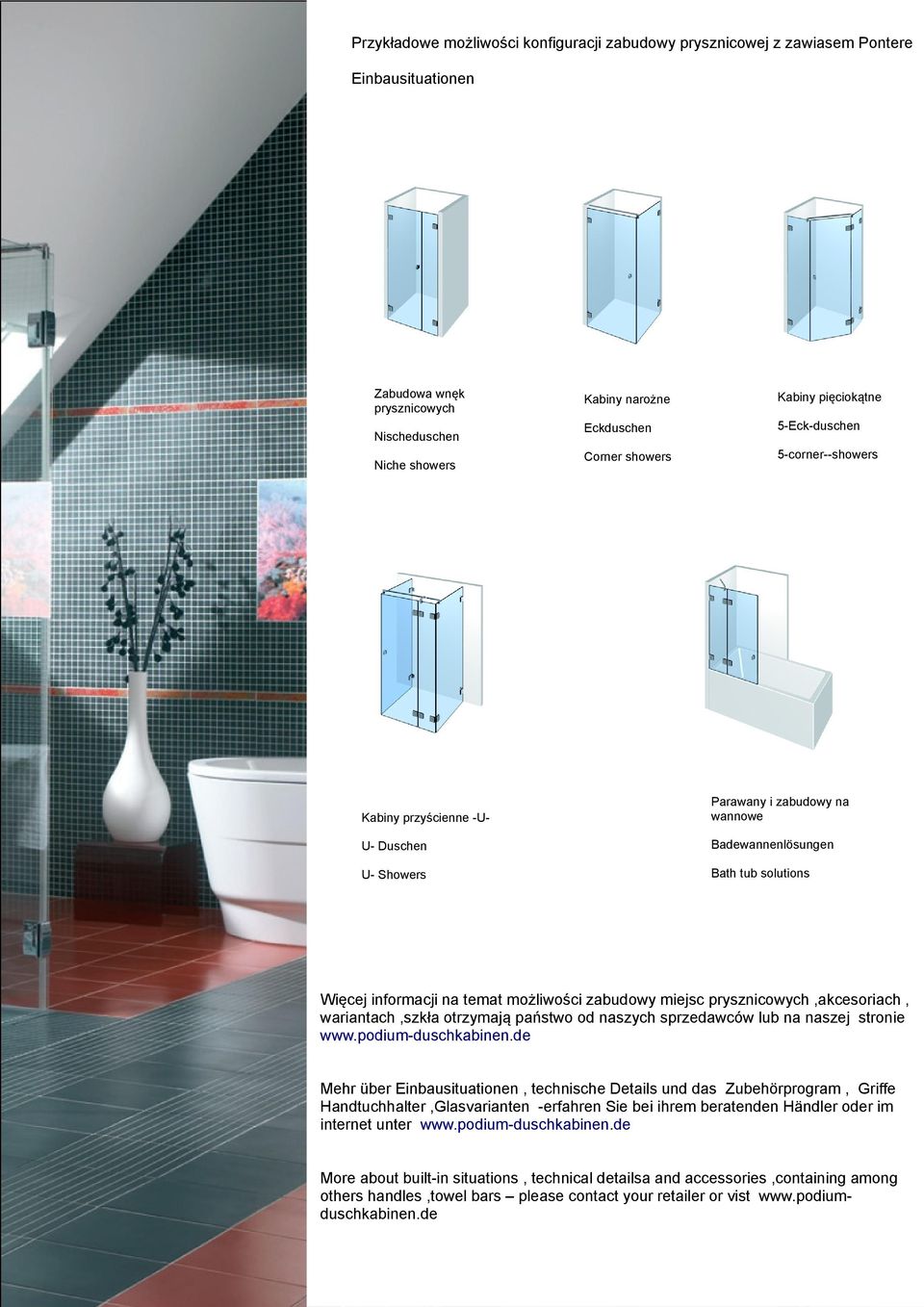

7 Przykładowe możliwości konfiguracji zabudowy prysznicowej z em Pontere Einbausituationen Zabudowa wnęk prysznicowych Nischeduschen Niche showers Kabiny narożne Kabiny pięciokątne Eckduschen 5-Eck-duschen Corner showers 5-corner--showers Kabiny przyścienne -U- Parawany i zabudowy na wannowe U- Duschen Badewannenlösungen U- Showers Bath tub solutions Więcej informacji na temat możliwości zabudowy miejsc prysznicowych,akcesoriach, wariantach,szkła otrzymają państwo od naszych sprzedawców lub na naszej stronie Mehr über Einbausituationen, technische Details und das Zubehörprogram, Griffe Handtuchhalter,Glasvarianten -erfahren Sie bei ihrem beratenden Händler oder im internet unter More about built-in situations, technical detailsa and accessories,containing among others handles,towel bars please contact your retailer or vist

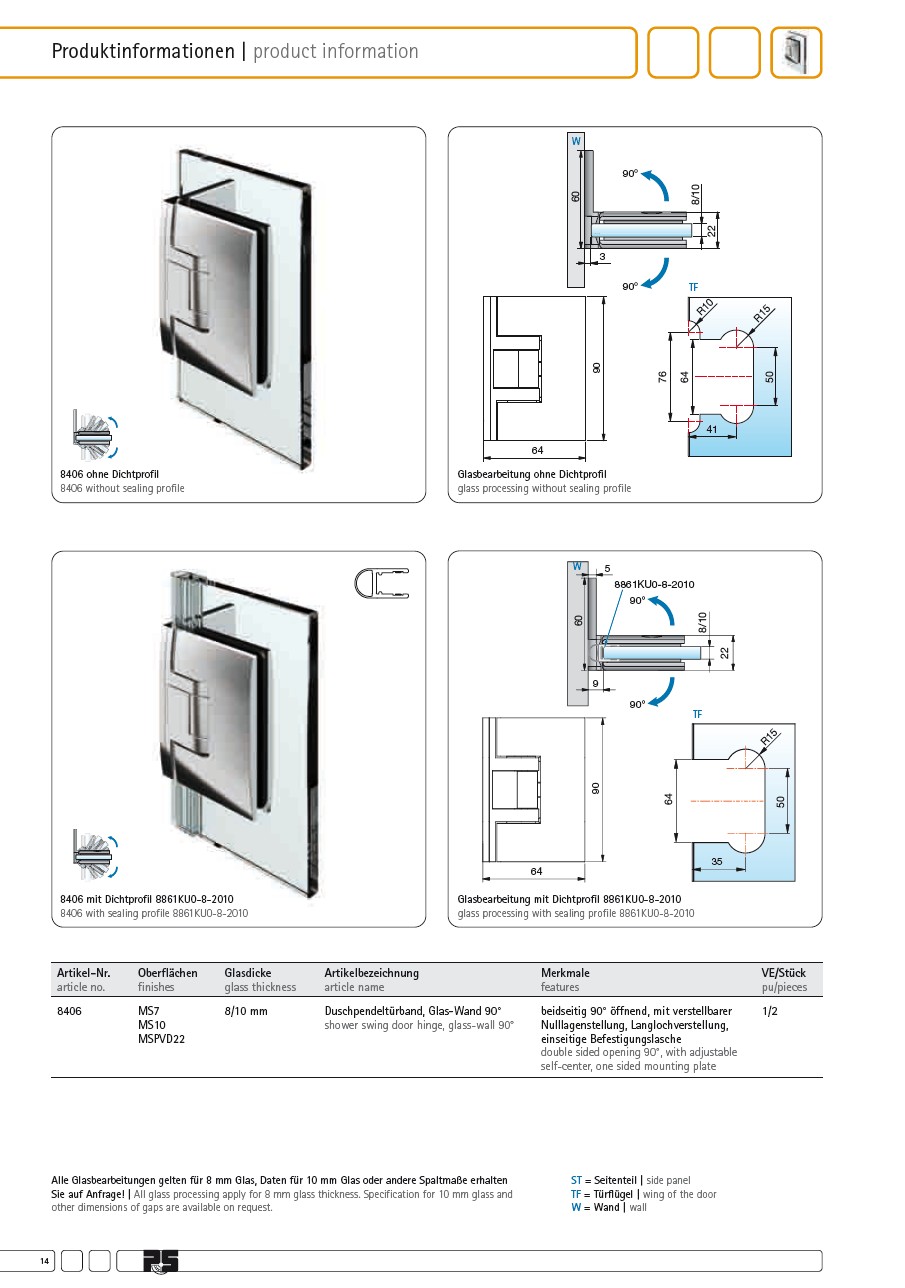

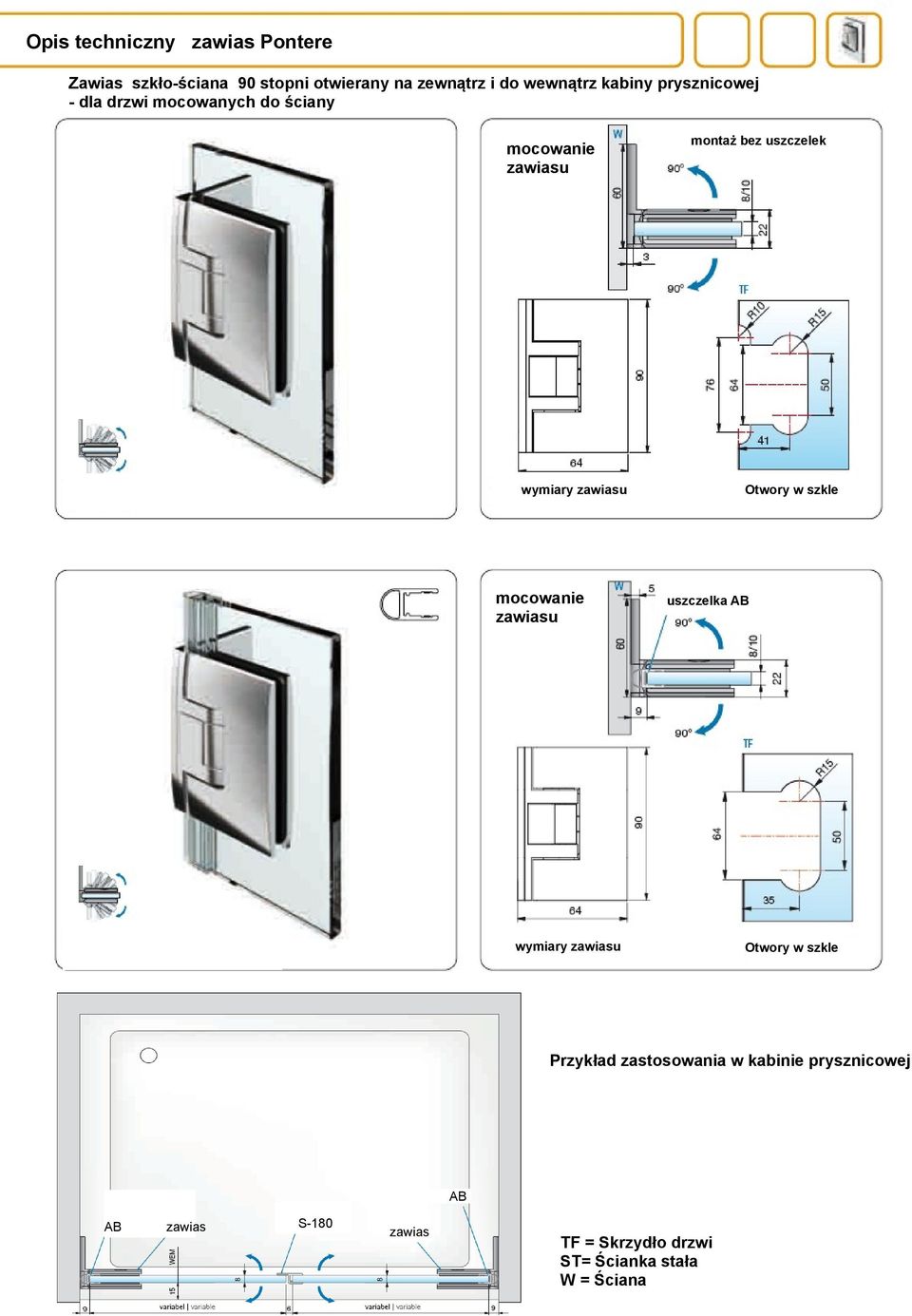

8 Opis techniczny Pontere Zawias szkło-ściana 90 stopni otwierany na zewnątrz i do wewnątrz kabiny prysznicowej - dla drzwi mocowanych do ściany montaż bez uszczelek wymiary uszczelka AB wymiary Przykład zastosowania w kabinie prysznicowej AB AB S-180 TF = Skrzydło drzwi ST= Ścianka stała W = Ściana

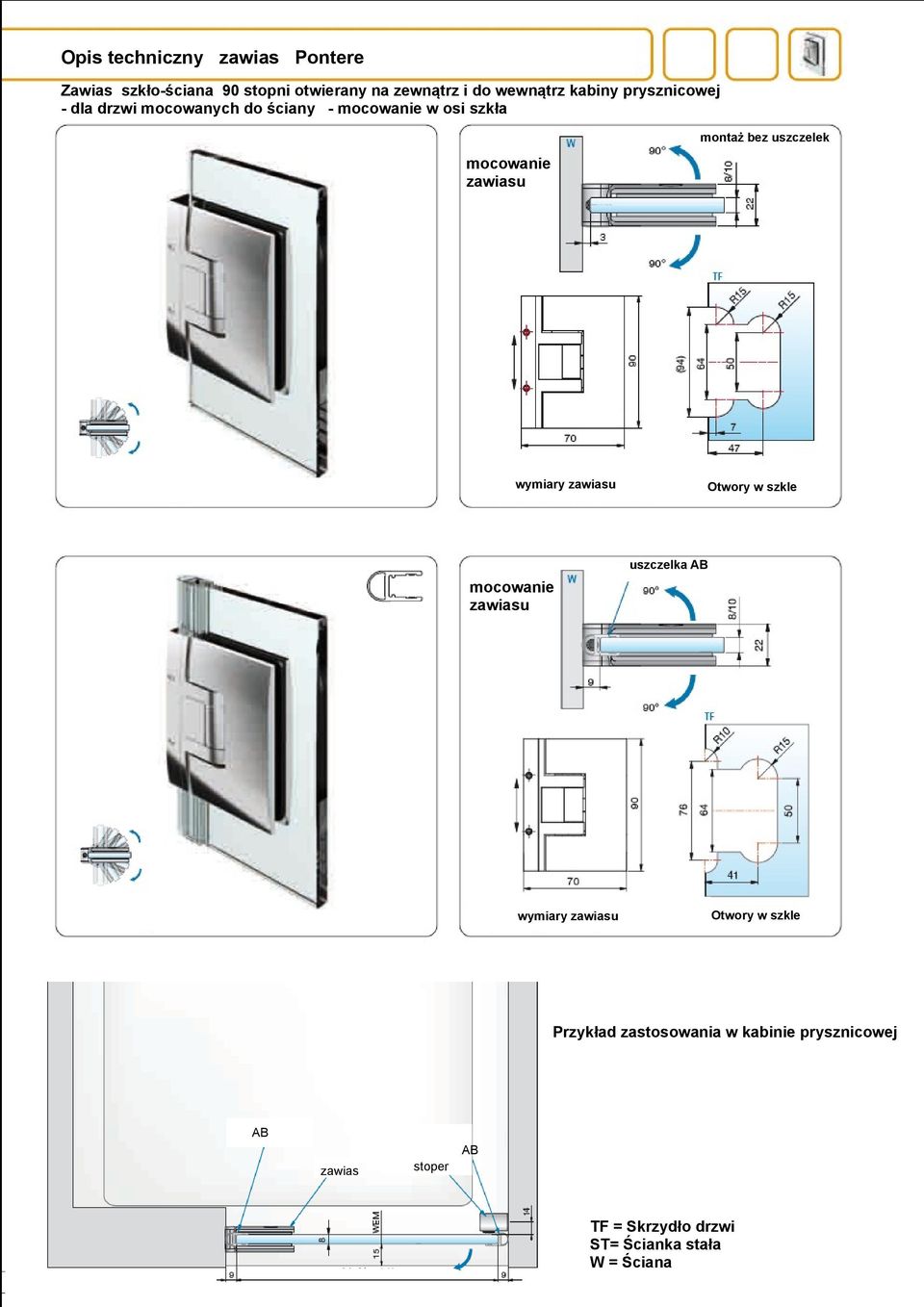

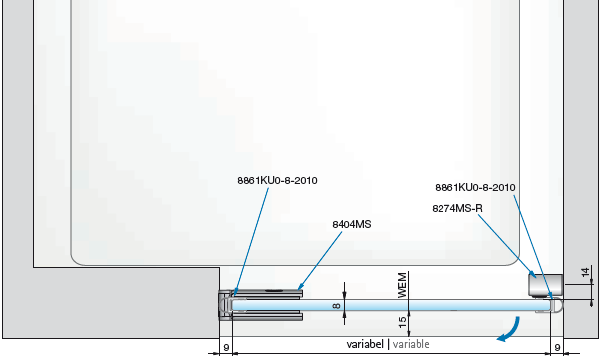

9 Opis techniczny Pontere Zawias szkło-ściana 90 stopni otwierany na zewnątrz i do wewnątrz kabiny prysznicowej - dla drzwi mocowanych do ściany - w osi szkła montaż bez uszczelek wymiary uszczelka AB wymiary Przykład zastosowania w kabinie prysznicowej AB AB stoper TF = Skrzydło drzwi ST= Ścianka stała W = Ściana

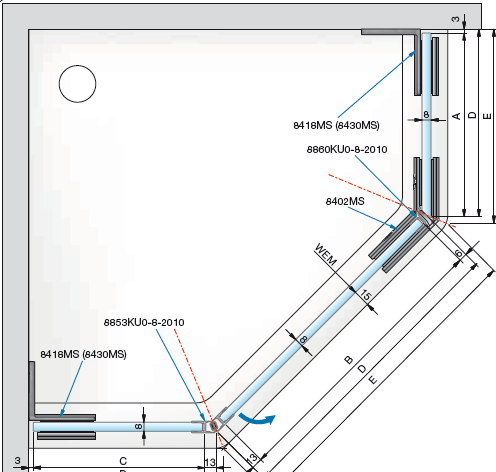

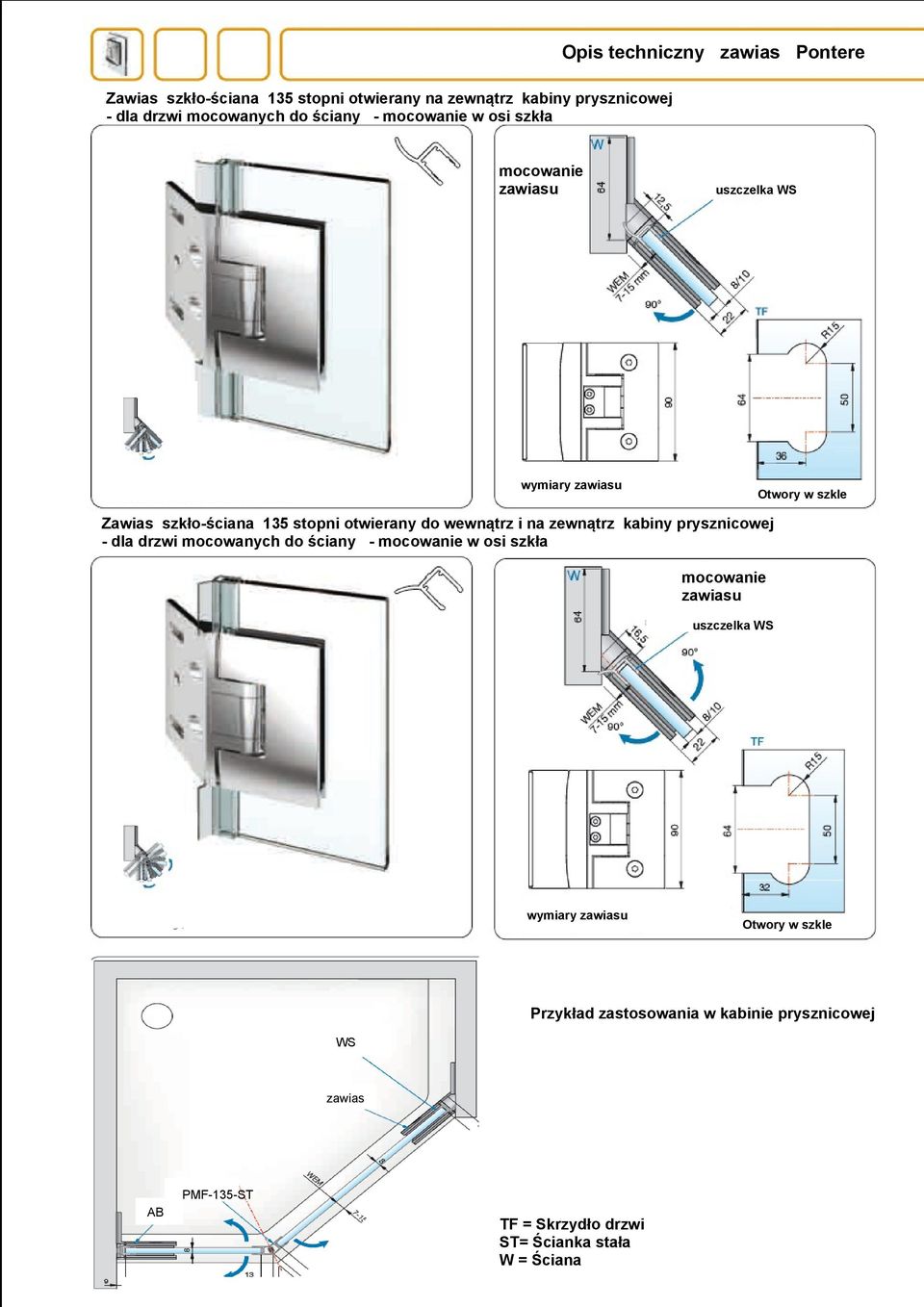

10 Opis techniczny Pontere Zawias szkło-ściana 135 stopni otwierany na zewnątrz kabiny prysznicowej - dla drzwi mocowanych do ściany - w osi szkła wymiary uszczelka WS Zawias szkło-ściana 135 stopni otwierany do wewnątrz i na zewnątrz kabiny prysznicowej - dla drzwi mocowanych do ściany - w osi szkła uszczelka WS wymiary Przykład zastosowania w kabinie prysznicowej WS PMF-135-ST AB TF = Skrzydło drzwi ST= Ścianka stała W = Ściana

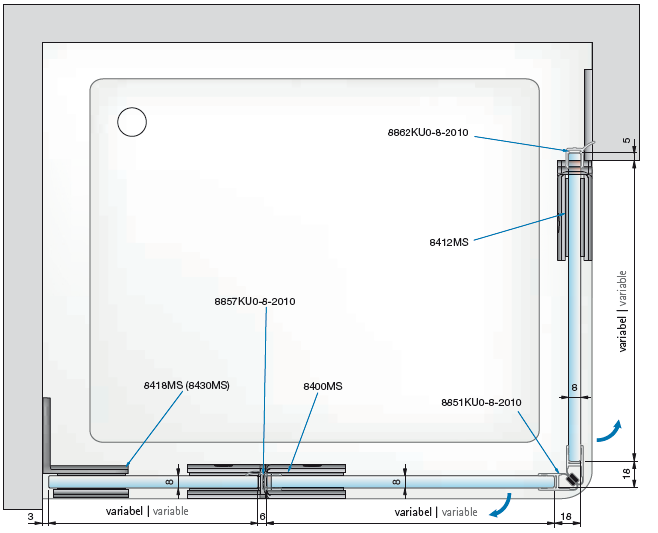

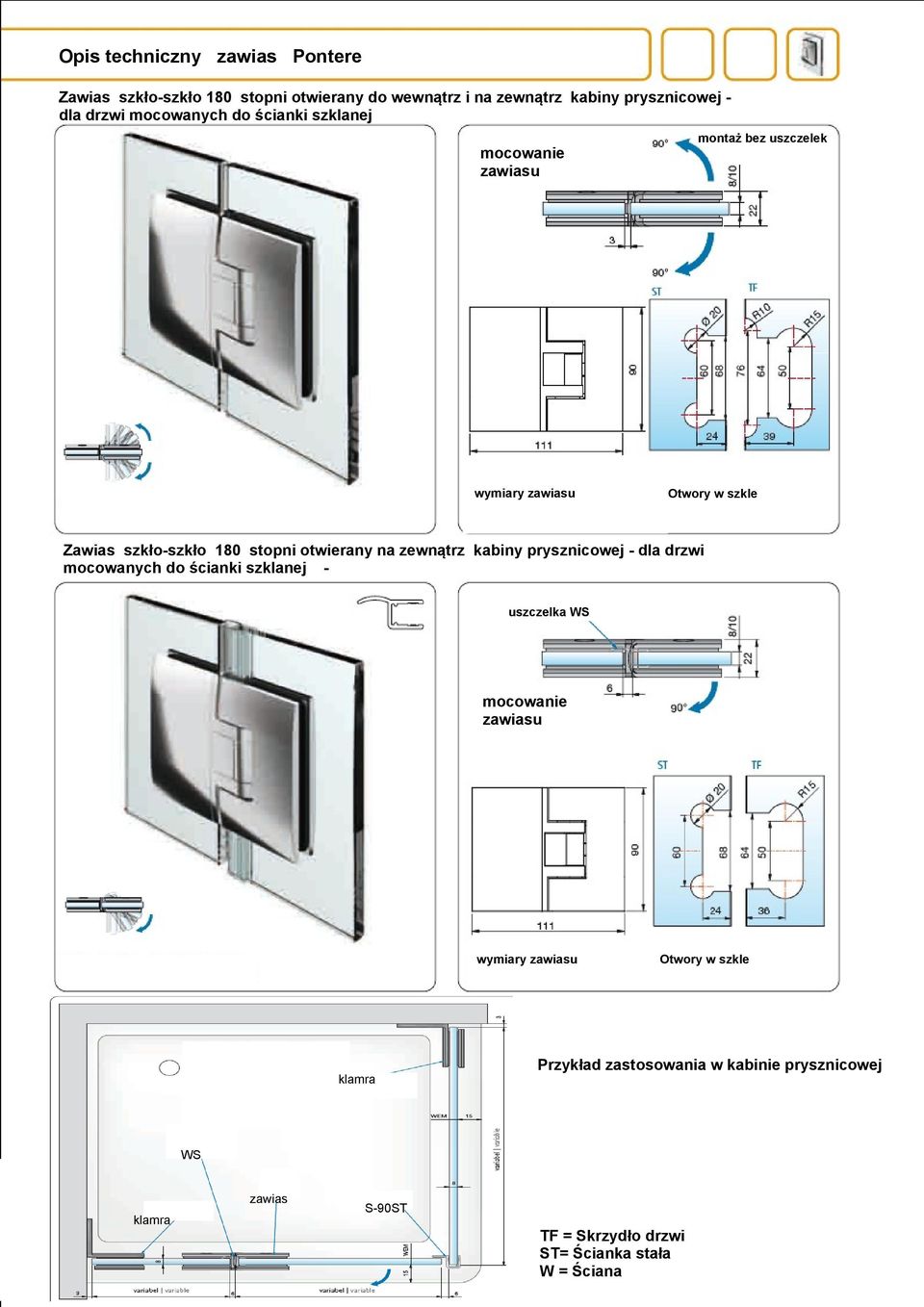

11 Opis techniczny Pontere Zawias szkło-szkło 180 stopni otwierany do wewnątrz i na zewnątrz kabiny prysznicowej dla drzwi mocowanych do ścianki szklanej montaż bez uszczelek wymiary Zawias szkło-szkło 180 stopni otwierany na zewnątrz kabiny prysznicowej - dla drzwi mocowanych do ścianki szklanej uszczelka WS wymiary klamra Przykład zastosowania w kabinie prysznicowej WS klamra S-90ST TF = Skrzydło drzwi ST= Ścianka stała W = Ściana

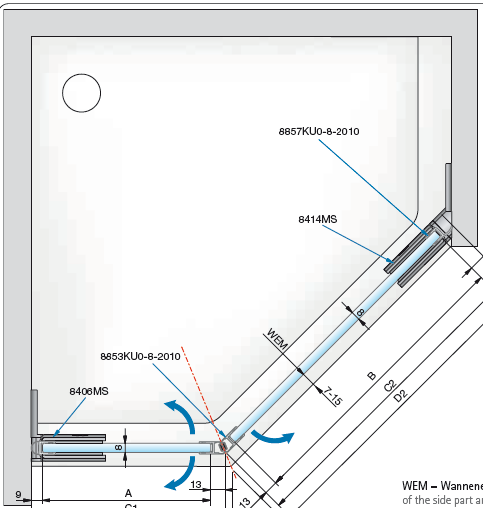

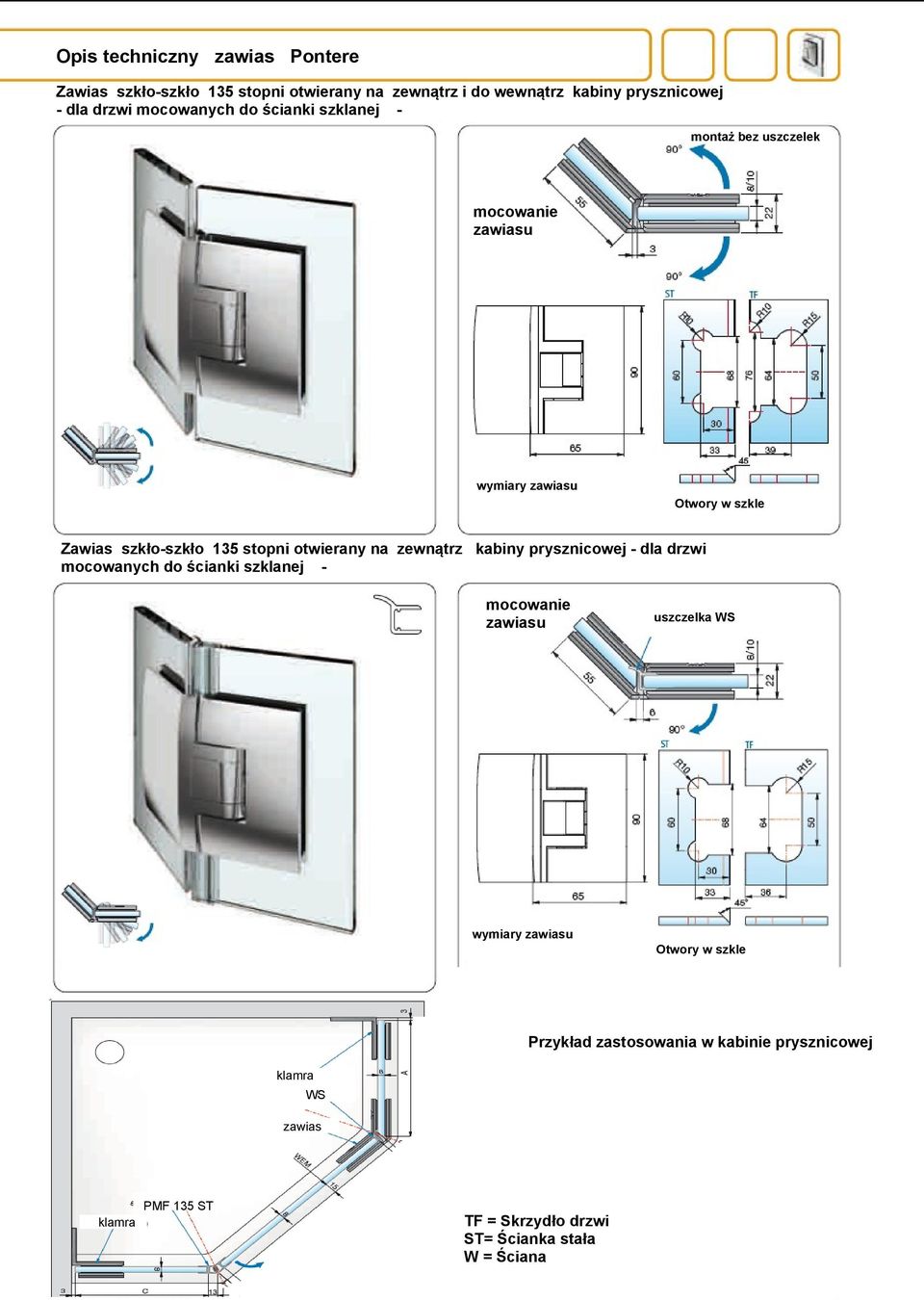

12 Opis techniczny Pontere Zawias szkło-szkło 135 stopni otwierany na zewnątrz i do wewnątrz kabiny prysznicowej - dla drzwi mocowanych do ścianki szklanej montaż bez uszczelek wymiary Zawias szkło-szkło 135 stopni otwierany na zewnątrz kabiny prysznicowej - dla drzwi mocowanych do ścianki szklanej uszczelka WS wymiary Przykład zastosowania w kabinie prysznicowej klamra WS PMF 135 ST klamra TF = Skrzydło drzwi ST= Ścianka stała W = Ściana

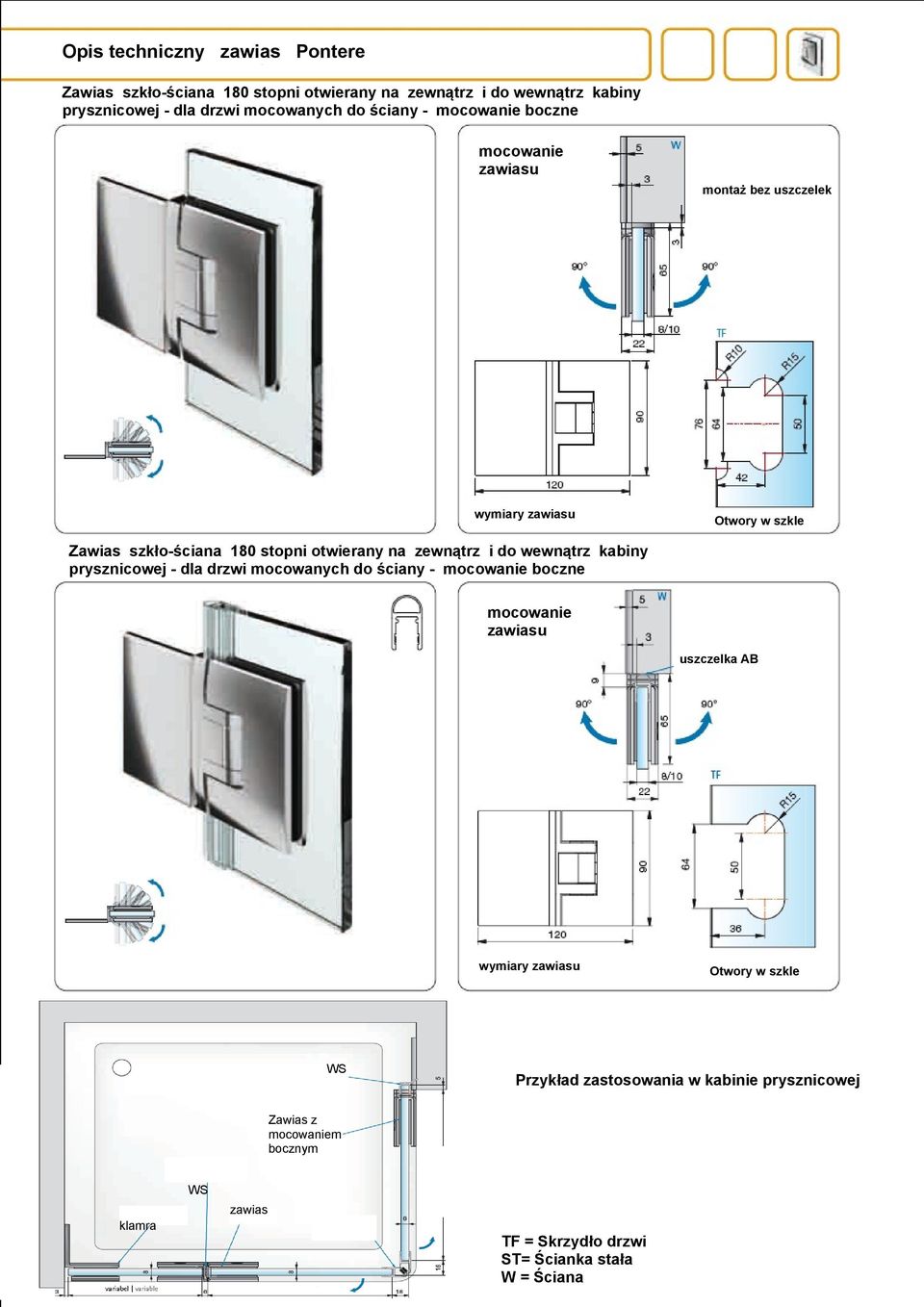

13 Opis techniczny Pontere Zawias szkło-ściana 180 stopni otwierany na zewnątrz i do wewnątrz kabiny prysznicowej - dla drzwi mocowanych do ściany - boczne montaż bez uszczelek wymiary Zawias szkło-ściana 180 stopni otwierany na zewnątrz i do wewnątrz kabiny prysznicowej - dla drzwi mocowanych do ściany - boczne uszczelka AB wymiary WS Przykład zastosowania w kabinie prysznicowej Zawias z m bocznym WS klamra TF = Skrzydło drzwi ST= Ścianka stała W = Ściana

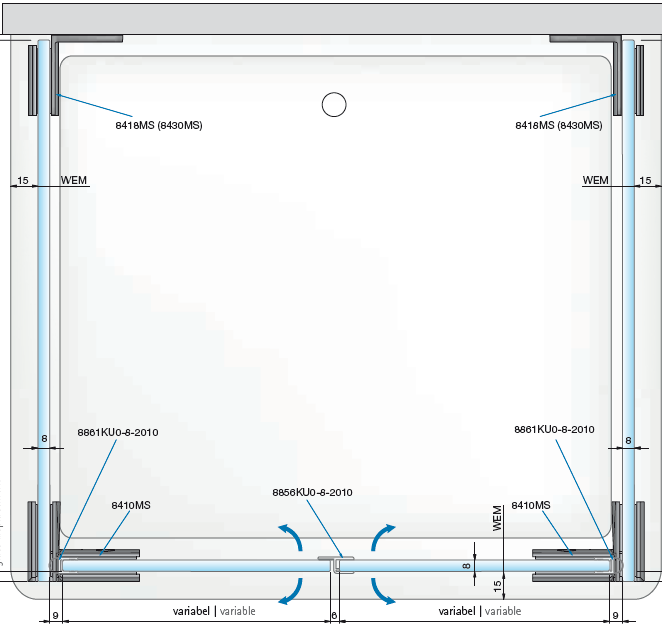

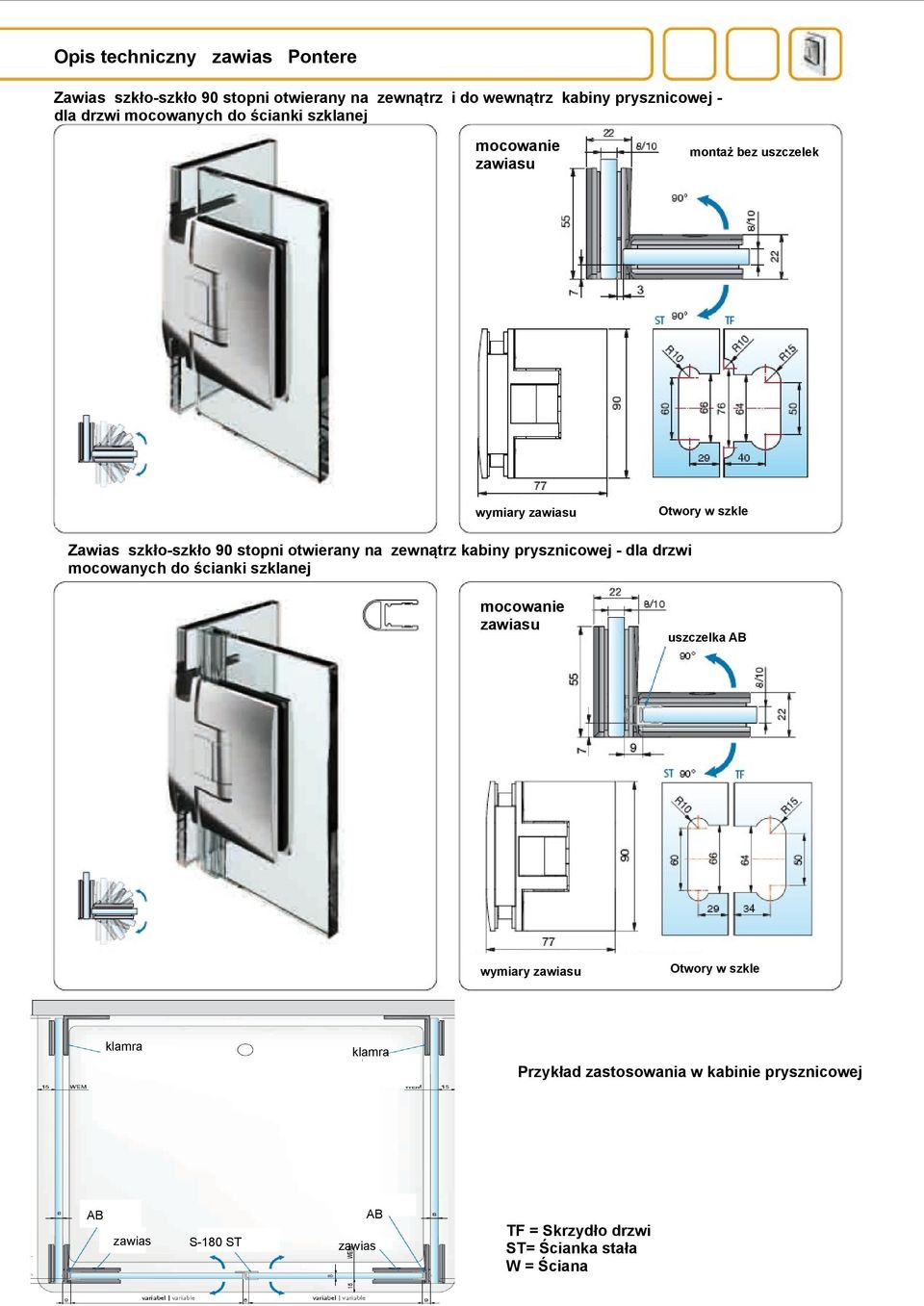

14 Opis techniczny Pontere Zawias szkło-szkło 90 stopni otwierany na zewnątrz i do wewnątrz kabiny prysznicowej dla drzwi mocowanych do ścianki szklanej wymiary montaż bez uszczelek Zawias szkło-szkło 90 stopni otwierany na zewnątrz kabiny prysznicowej - dla drzwi mocowanych do ścianki szklanej wymiary klamra uszczelka AB klamra Przykład zastosowania w kabinie prysznicowej AB AB S-180 ST TF = Skrzydło drzwi ST= Ścianka stała W = Ściana

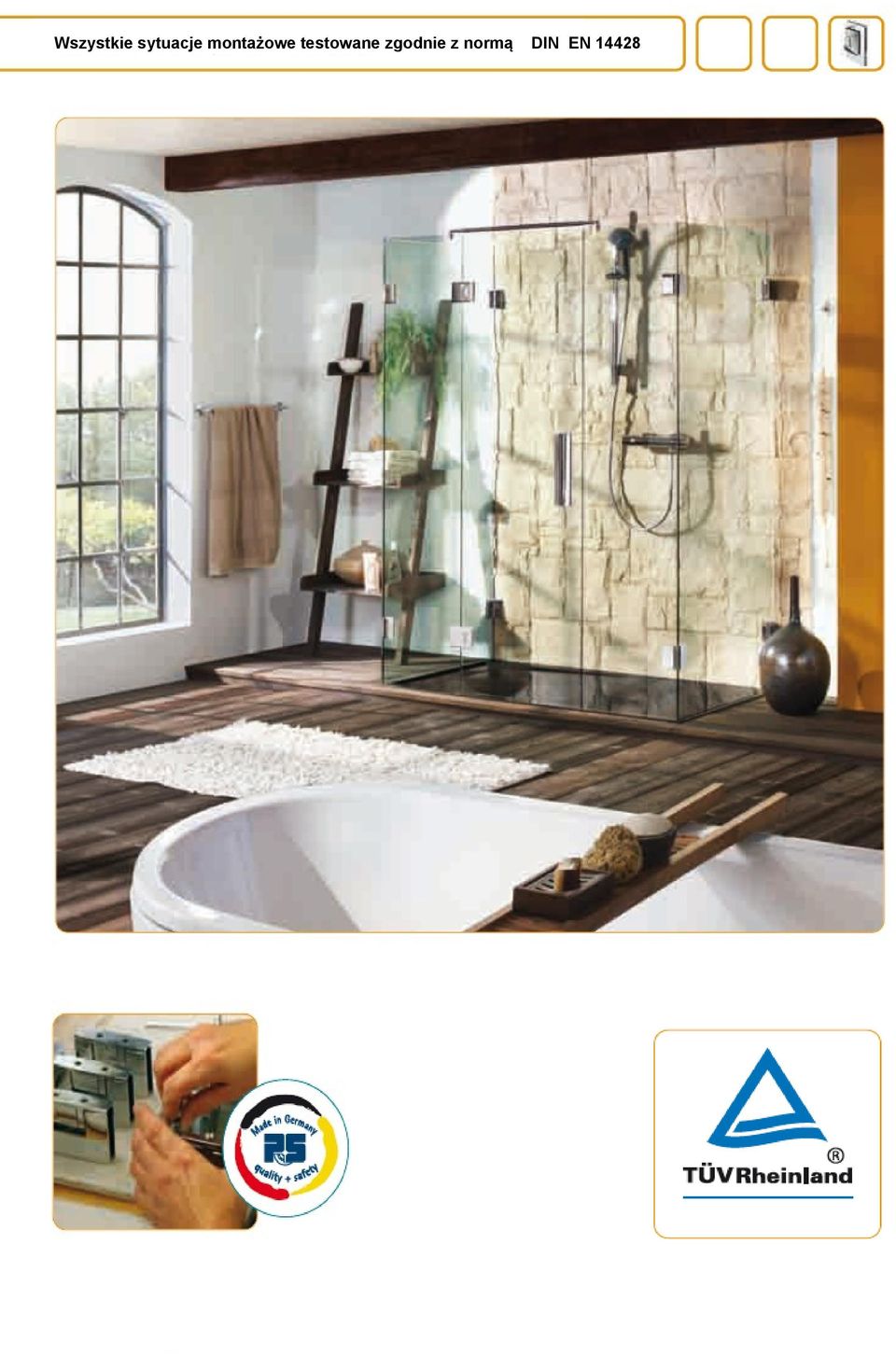

15 Wszystkie sytuacje montażowe testowane zgodnie z normą DIN EN 14428
