1 Instrukcja numer D1/01_01/Z Pracownia internetowa w każdej szkole (edycja Jesień 2007) Opiekun pracowni internetowej cz. 1 Instalacja stacji roboczej - zadania (D1) Jak zainstalować stację roboczą z obrazu umieszczonego na serwerze SBS 2003 R2? Instrukcja omawia procedurę wykonania nowej instalacji stacji roboczej poprzez sieć z obrazu znajdującego się na serwerze SBS 2003 R2. Polecenie 1 1. Zgodnie z procedurą nr 0 (strona 3 niniejszej instrukcji) zaloguj się na konto operator 2. Zgodnie z procedurą nr 2 (strona 5 niniejszej instrukcji) utworzyć dyskietkę startową. Należy pamiętać, iż dyskietkę tworzymy na stacji roboczej a nie bezpośrednio na serwerze. Dyskietki startowe można również tworzyć na konsoli serwera. Algorytm postępowania w takim przypadku został opisany w procedurze numer 1 na stronie czwartej niniejszej instrukcji. Notatki Polecenie 2 1. Zgodnie z procedurą nr 3 (strona 6 niniejszej instrukcji) zainstaluj stację roboczą z lustra przygotowanego przez administratora na serwerze SBS 2003 R2. Notatki by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 1/9

2 Elementy wymagane przy instalacji stacji roboczej czysta sformatowana dyskietka 1.44 MB i zgodność karty sieciowej z systemem RIS SBS 2003 (patrz poniższa lista kart zgodnych oraz wskazówka) dostęp do konsoli serwera lub zainstalowana stacja z dostępem do zasobów sieciowych serwera możliwość dostępu do zasobów sieciowych serwera na reinstalowanej stacji roboczej Lista kart zgodnych z systemem RIS SBS Com 3C900B-Combo 3Com 3C900B-FL 3Com 3C900B-TPC 3Com 3C900B-TPO 3Com 3C900-Combo 3Com 3C900-TP0 3Com 3C905B-Combo 3Com 3C905B-FX 3Com 3C905B-TX 3Com 3C905C-TX 3Com 3C905-T4 3Com 3C905-TX 3Com MiniPCI Accton MPX5030 Allied Telesyn 2500TX AMD PCnet Adapters Compaq NetFlex 100 Compaq NetFlex 110 Compaq NetFlex 3 DEC DE450 DEC DE500 HP DeskDirect 10/100TX Intel Pro 10+ Intel Pro 100+ Intel Pro 100B Realtek RTL8029 Realtek RTL8139 SMC 8432 SMC 9332 SMC 9432 SMC EN1209D-TX5 Dyskietki startowe nie muszą być tworzone, jeśli komputer, na którym ma zostać zainstalowany system operacyjny, wyposażony jest w kartę sieciową z możliwością startowania systemu poprzez sieć zgodną ze specyfikacją Boot PXE oraz sterownik karty sieciowej jest automatycznie wykrywany przez system MS Windows Notatki by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 2/9

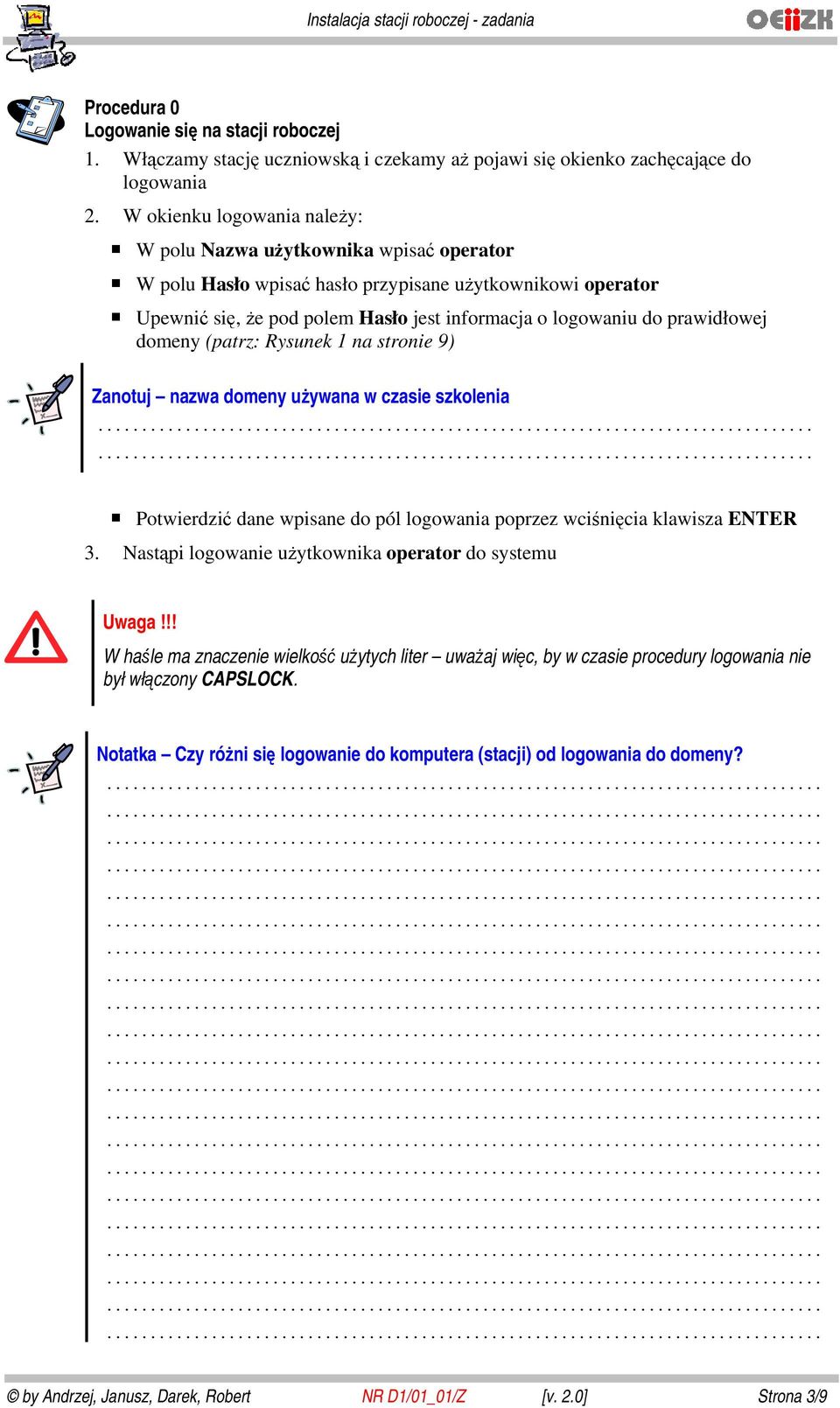

3 Procedura 0 Logowanie się na stacji roboczej 1. Włączamy stację uczniowską i czekamy aż pojawi się okienko zachęcające do logowania 2. W okienku logowania należy: W polu Nazwa użytkownika wpisać operator W polu Hasło wpisać hasło przypisane użytkownikowi operator Upewnić się, że pod polem Hasło jest informacja o logowaniu do prawidłowej domeny (patrz: Rysunek 1 na stronie 9) Zanotuj nazwa domeny używana w czasie szkolenia Potwierdzić dane wpisane do pól logowania poprzez wciśnięcia klawisza ENTER 3. Nastąpi logowanie użytkownika operator do systemu W haśle ma znaczenie wielkość użytych liter uważaj więc, by w czasie procedury logowania nie był włączony CAPSLOCK. Notatka Czy różni się logowanie do komputera (stacji) od logowania do domeny? by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 3/9

4 Procedura 1 Przygotowanie dyskietki startowej do instalacji stacji roboczej z lustra znajdującego się na serwerze SBS 2003 korzystając z konsoli serwera 1. Logujemy się na konsoli serwera jako administrator Nazwa użytkownika: administrator domyślne hasło: zaq1@wsx 2. Proces przygotowania dyskietki rozpoczynamy od jej umieszczenia w stacji A: serwera SBS2003 R2 (wersja DVD Jesień 2007) 3. Następnie należy przejść do katalogu znajdującego się na dysku R serwera: R:\remoteinstall\Admin\i386\ 4. Uruchomić program rbfg.exe Na ekranie pojawi się okno pt. Generator dysków rozruchu zdalnego systemu Microsoft Windows 5. W oknie Generator dysków rozruchu zdalnego systemu Microsoft Windows wybieramy przycisk ekranowy Utwórz dysk Na ekranie pojawi się okno pt. Tworzenie dysków rozruchu zdalnego Po prawidłowym utworzeniu dyskietki na ekranie pojawi się okno informujące o sukcesie operacji i zachęcające do utworzenia kolejnej dyskietki 6. W celu wykonania kolejnej dyskietki w oknie wybieramy przycisk ekranowy Tak w przeciwnym wypadku wybieramy przycisk ekranowy Nie Jeśli zdecydowaliśmy się na utworzenie kolejnej dyskietki wybierając Tak na ekranie pojawi się okno z prośbą o włożenie kolejnej dyskietki. 7. Jeżeli wybraliśmy przycisk ekranowy TAK, to po włożeniu kolejnej dyskietki do stacji A: serwera SBS2003 wybieramy przycisk ekranowy OK Zostanie utworzona kolejna dyskietka. W ten sam sposób wykonujemy dowolną ilość dyskietek startowych. Dyskietkę startową można również utworzyć na dowolnej stacji roboczej podłączonej do domeny i wykonując procedurę 2 ze strony 5 Notatki by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 4/9

5 Procedura 2 Przygotowania na stacji roboczej dyskietki startowej służącej do instalacji systemu operacyjnego z obrazu znajdującego się na serwerze SBS 2003 R2. 1. Logujemy się jako operator na dowolnej stacji podłączonej do domeny 2. Wkładamy dyskietkę do stacji A: komputera, na którym jesteśmy zalogowani 3. Wybieramy z paska zadań menu START 4. W polu Rozpocznij wyszukiwanie wpisujemy: %logonserver%\reminst\admin\i386\rbfg.exe Na ekranie pojawi się okno pt. Generator dysków rozruchu zdalnego systemu Microsoft Windows 5. W oknie Generator dysków rozruchu zdalnego systemu Microsoft Windows wybieramy przycisk ekranowy Utwórz dysk Na ekranie pojawi się okno pt. Tworzenie dysków rozruchu zdalnego Po prawidłowym utworzeniu dyskietki na ekranie pojawi się okno informujące o sukcesie operacji i zachęcające do utworzenia kolejnej dyskietki 6. W celu wykonania kolejnej dyskietki w oknie wybieramy przycisk ekranowy Tak w przeciwnym wypadku wybieramy przycisk ekranowy Nie Jeśli zdecydowaliśmy się na utworzenie kolejnej dyskietki wybierając Tak na ekranie pojawi się okno z prośbą o włożenie kolejnej dyskietki. 7. Jeżeli wybraliśmy przycisk ekranowy TAK, to po włożeniu kolejnej dyskietki do stacji A: wybieramy przycisk ekranowy OK Zostanie utworzona kolejna dyskietka. W ten sam sposób wykonujemy dowolną ilość dyskietek startowych. Notatki Co oznacza %LOGONSERVER%? by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 5/9

6 Procedura 3 Instalacja stacji roboczej z lustra przygotowanego przez administratora na serwerze SBS 2003 Komputer musi mieć ustawioną odpowiednią sekwencję uruchamiania. Aby uruchomić instalację stacji roboczej z dyskietki pierwszym urządzeniem startującym musi być stacja dyskietek (floppy) W przypadku uruchomienia instalacji z sieci, pierwszym urządzeniem startującym musi być sieć lokalna (LAN) Więcej szczegółów można znaleźć w instrukcji do płyty głównej komputera 1. Otrzymaną od opiekuna pracowni dyskietkę wkładamy do stacji A: Dyskietki startowe nie muszą być używane, jeśli komputer, na którym ma zostać zainstalowany system operacyjny, wyposażony jest w kartę sieciową z możliwością startowania systemu poprzez sieć zgodną ze specyfikacją Boot PXE oraz sterownik karty sieciowej jest automatycznie wykrywany przez system Windows. W takim przypadku wystarczy podczas startu systemu przytrzymać odpowiedni klawisz np. F12 2. Uruchamiamy komputer. 3. Na ekranie pojawi się komunikat: Microsoft Windows Remote Instalation Boot Floppy (C) Copyright 2001 Lanworks Technologies Co. Subsidiary of 3COM Corporation All rights reserved. Na tym etapie może pojawić się prośba o wybranie przycisku F12 w postaci napisu: Press F12 for Network Service Boot Na wciśnięcie klawisza F12 jest tylko kilka sekund jeśli nie zdążymy w tym czasie, wówczas należy zrestartować komputer klawiszem Reset na obudowie. Napis ten pojawić się może tylko w przypadku, gdy na serwerze były dokonywane zmiany przez opiekuna pracowni w usłudze wdrażania systemu Windows. 4. Czekamy na pojawienie się ekranu zatytułowanego Windows Boot Menager, na którym do wyboru będą trzy opcje: Start instalatora Windows Vista Przechwytywanie obrazu Windows Vista Usługi instalacji zdalnej by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 6/9

7 Jeśli w ciągu 30 sekund nie zostanie dokonany przez użytkownika żaden wybór, wówczas automatycznie system uruchomi opcję Usługi instalacji zdalnej, za pomocą której może zostać zainstalowany system Windows XP. Opcji dotyczącej instalacji systemu Windows XP nie omawiamy w tej edycji naszych materiałów, ponieważ została ona dokładnie opisana w materiałach do DVD kolekcji w wersji Jesień 2005 dostępnych pod adresem 5. Wybieramy za pomocą klawiszy strzałek kursora opcję Start instalatora Windows Vista i wciskamy klawisz Enter Na około jedną minutę pojawia się komunikat: Windows is loading files, po czym następuje przejście do graficznego trybu instalacji systemu gdzie pokazana zostaje tapeta systemu Windows Vista oraz napis Czekaj na następne dwie minuty. To jest dobry moment, aby wyjąc dyskietkę startową, jeśli była używana do uruchomienia komputera. Inaczej, podczas najbliższego restartu stacji, ponownie zostanie odczytana, a proces instalacji zostanie przerwany. 6. Wyjmij dyskietkę startową z czytnika. 7. W oknie Usługi wdrażania systemu Windows upewnij się, że na liście Ustawienia regionalne wybrana jest pozycja Polski (Polska) Klawiatura lub metoda wprowadzania wybrana jest pozycja Polski (programisty) 8. W oknie Usługi wdrażania systemu Windows wybierz przycisk Dalej Na ekranie pojawia się okno Autoryzacji 9. W oknie Połącz z: <pełny_adres_domenowy_serwera> w polu nazwa użytkownika wpisujemy nazwa_domeny\operator np. sbsmen\operator... w polu hasło wprowadzamy:... Hasło, które wprowadzamy nie zostanie wyświetlone - zamiast niego na ekranie widzimy kropki. wciskamy klawisz Enter Czekamy około 30 sekund na okno wyboru systemu do instalacji Należy spokojnie odczekać 30 sekund i w żadnym wypadku nie wciskać żadnych klawiszy na klawiaturze, gdyż zapamiętane w buforze, mogą zostać automatycznie przetworzone przez program instalacyjny i spowodować wybranie niechcianych przez nas opcji instalacji. by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 7/9

8 10. Pojawi się okno Wybierz system operacyjny który chcesz zainstalować z listą systemów do zainstalowania na komputerze, na której co najmniej zostaną uwzględnione: Windows Vista Business należy go wybrać, w przypadku, gdy chcesz zainstalować Windows Vista na zupełnie nowym komputerze i mieć możliwość dokonania wyboru instalowanych wraz z systemem aplikacji dodatkowych, takich jak MS Office 2007, Front Page 2003, MS Chat, MS Photo Story, MS Live Messenger. Windows Vista Business z Office 2007 należy go wybrać, w przypadku, gdy chcesz zainstalować system Windows Vista przygotowany przez firmę Microsoft z już załączonymi aplikacjami dodatkowymi, przygotowany dla komputerów dostarczonych wraz z pracownią. 11. W czasie kursu koniecznie zaznacz opcję Windows Vista Business z Office 2007 W tym miejscu mogą pojawić się również inne obrazy systemu do wyboru. Będą to obrazy przygotowane przez firmę dostarczającą pracownię i/lub opiekuna pracowni, jeśli zdecyduje się przygotować własny obraz systemu MS Windows Vista. 12. W oknie Wybierz system operacyjny, który chcesz zainstalować wybierz przycisk Dalej Pojawia się okno Trwa instalowanie systemu Windows w którym uwidoczniony będzie postęp instalacji 13. W oknie Trwa instalowane systemu Windows pokazany będzie aktualny stan poszczególnych etapów instalacji Kopiowanie plików systemu Windows (około 30 sekund) Rozpakowywanie plików (około 12 minut) Instalowanie funkcji (około 0 sekund) Instalowanie aktualizacji (1,5 minuty) Kończenie instalacji (10 sekund) Następuje automatyczny restart stacji. Po restarcie pojawia się komunikat Czekaj, trwa przygotowywanie systemu Windows do pierwszego uruchomienia. (1,5 minuty) Pojawią się tapeta systemu Windows i napis Czekaj, a kursor przyjmuje kształt obwarzanka (5 minut) Następnie pojawia się czarny ekran i biała strzałka kursora (1 minuta) Następuje restart. Pojawia się czarny ekran z białym kursorem (1 minuta). Ponownie stacja jest restartowana. Pojawia się ponownie czarny ekran i biały kursor (3 minuty). Następnie pojawia się logo Windows i napis czekaj (30 sekund). Na koniec instalacji pojawia się napis Nazwa użytkownika lub hasło nie są poprawne i możliwość wybrania przycisku OK. 14. Na ekranie logowania możesz wpisać hasło operatora (nazwa użytkownika jest już wpisana) i pracować na jego koncie, lub wybrać przycisk Przełącz użytkownika, a następnie przycisk Inny użytkownik i zalogować się na dowolne inne dostępne konto. by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 8/9

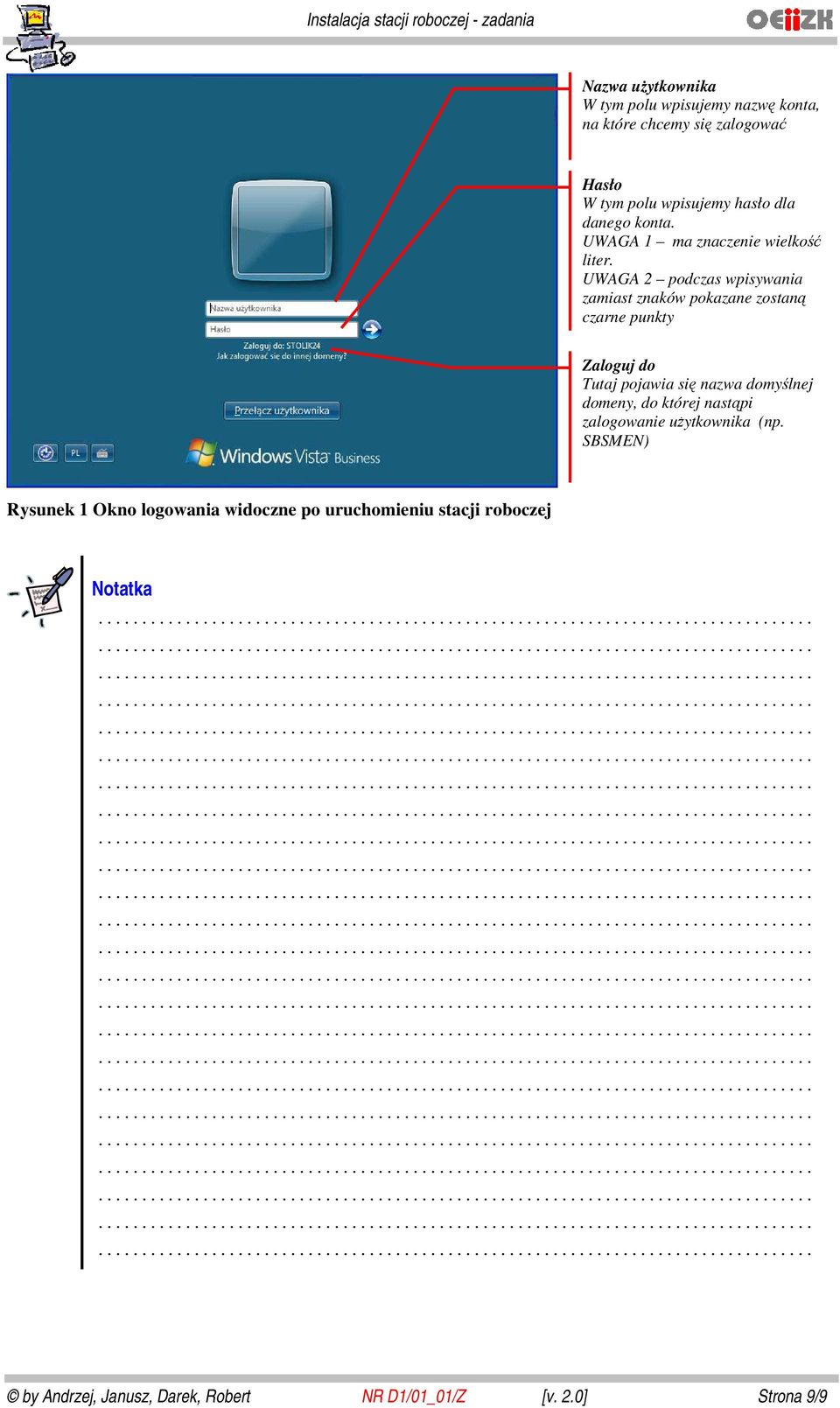

9 Nazwa użytkownika W tym polu wpisujemy nazwę konta, na które chcemy się zalogować Hasło W tym polu wpisujemy hasło dla danego konta. UWAGA 1 ma znaczenie wielkość liter. UWAGA 2 podczas wpisywania zamiast znaków pokazane zostaną czarne punkty Zaloguj do Tutaj pojawia się nazwa domyślnej domeny, do której nastąpi zalogowanie użytkownika (np. SBSMEN) Rysunek 1 Okno logowania widoczne po uruchomieniu stacji roboczej Notatka by Andrzej, Janusz, Darek, Robert NR D1/01_01/Z [v. 2.0] Strona 9/9
