Podstawy metody analizy termiczno derywacyjnej (ATD)
|
|
- Stefan Maj
- 7 lat temu
- Przeglądów:
Transkrypt
1 Wydział Mechaniczny Instytut Informatyki i Zarządzania Produkcją Zakład InŜynierii Jakości Temat: Podstawy metody analizy termiczno derywacyjnej (ATD) Autorzy: Dr hab. inŝ. J. Mutwil Mgr inŝ. K. Kujawa Zielona Góra, 2006
2 1. Cel ćwiczenia Celem ćwiczenia jest zapoznanie studentów z praktyczną realizacją próby ATD, stosowanej zarówno do kontroli jakości ciekłych metali i stopów, jak i badań naukowych nad ich krystalizacją. 2. Wprowadzenie teoretyczne podstawy metody analizy termicznoderywacyjnej Analiza termiczno derywacyjna (ATD) jest najczęściej stosowaną metodą kontroli produkcji stopów. Metoda analizy termiczno derywacyjnej stanowi rozwinięcie metody termicznej, polegającej na ciągłej rejestracji temperatury krzepnącego metalu. W metodzie ATD oprócz rejestrowanej temperatury liczona jest jej pochodna po czasie. Analizę termiczno derywacyjną przeprowadza się poprzez wlanie badanego metalu do próbnika wykonanego z masy skorupowej, w którym znajduje się termoelement do pomiaru temperatury. Termoelement ten podłączony jest do aparatury rejestrująco - przetwarzającej. Powszechnie stosowany w Polsce jest opracowany pod kierunkiem prof. S. Jury [9] aparat Crystaldigraph (rys. 1a) i odpowiadający mu próbnik ATD-10 (rys. 1b). a) b) Rys. 1. Przykładowy schemat stanowiska pomiarowo rejestrującego wykorzystywanego w metodzie ATD (a) oraz próbnik ATD-10 (b) [2] Typowy wykres ATD (rys. 2) ilustruje dwie krzywe: stygnięcia T(t) i krystalizacji T (t). Krzywa stygnięcia jest wykresem funkcji zmian temperatury w czasie trwania procesu chłodzenia metalu. Widoczne są na niej dwa przystanki temperaturowe. Pierwszy powstaje przy osiągnięciu temperatury początku krystalizacji (likwidus), a drugi przy osiągnięciu temperatury końca krzepnięcia (solidus). Dla czystych metali występuje tylko jeden przystanek, bo temperatura likwidus jest równa temperaturze solidus (T L =T S ). 2

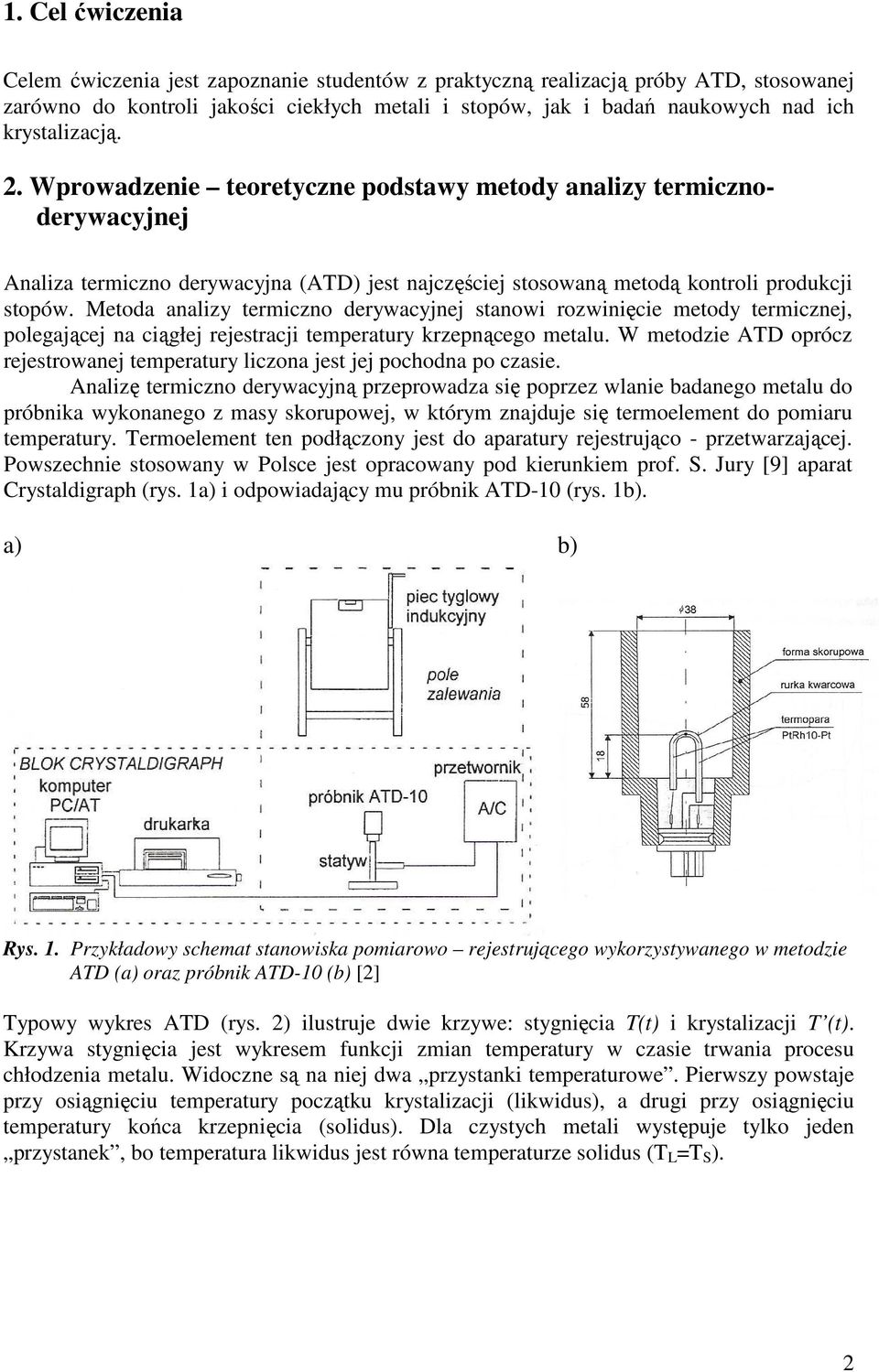

3 Rys. 2. Wykres analizy termiczno-derywacyjnej procesu stygnięcia stopu AlSi7 [2] Rys. 3. Fragment układu równowagi fazowej stopu Al-Si [8] Dla przybliŝenia i zrozumienia tego procesu na rysunku 3 przedstawiono wykres równowagi fazowej stopu Al-Si. Przekrój fazowy stopu AlSi7 zaznaczono linią przerywaną. Stygnięcie przebiega wzdłuŝ tej linii, a więc przez stan ciekły od punktu P do punktu L czyli początku krystalizacji fazy α. Dalsze stygnięcie i krystalizacja fazy przebiega do punktu S czyli początku krystalizacji eutektyki. Następnie stop krzepnie do całkowitego wyczerpania cieczy eutektycznej. Na wykresie stygnięcia (rys. 2) nie moŝna w sposób jednoznaczny 3
4 wyznaczyć temperatury końca krzepnięcia T F. Niekiedy przemiany fazowe są tak nisko energetyczne, Ŝe przystanki temperaturowe mogą być niewidoczne. W takich przypadkach pomocna okazuje się krzywa krystalizacji, będąca pochodną funkcji stygnięcia, gdyŝ na niej duŝo bardziej widoczne są nawet najmniejsze efekty cieplne. WyraŜa się ona wzorem: ( t) dt T ( t) = = f ( t) (1) dt Krzywą dt/dt wyznacza się w sposób numeryczny. Obliczenia te dokonywane są równocześnie z pomiarem temperatury. Krzywa T (krystalizacji) stanowi odzwierciedlenie procesu krystalizacji badanego stopu i ustala wiele charakterystycznych punktów. Najbardziej charakterystycznymi w powiązaniu z krzywą stygnięcia są jej przecięcia z osią zerową. Są to punkty P k, B, C, E. Punkty te odniesione na krzywą stygnięcia wyznaczają charakterystyczne temperatury T Pk = T Lmin, T B = T Lmax, T C =T Smin, T E =T Smax. Temperatury T Lmax i Ts max są to stabilne" temperatury likwidus i solidus krzepnięcia stopu. Natomiast temperatury T Lmin, T Smax, oznaczają metastabilne temperatury tych samych przemian jako temperatury maksymalnego przechłodzenia. Oprócz omówionych juŝ punktów charakterystycznych są maksima i minima na pochodnej stygnięcia oznaczone punktami A, D i F, które wyznaczają odpowiednio temperatury maksymalnego efektu cieplnego krystalizacji fazy α (punkt A) oraz eutektyki (α+β punkt D). Temperaturę końca procesu krzepnięcia wyznacza punkt F. Tak więc, pierwsza pochodna krzywej stygnięcia pozwala na jednoznaczne określenie charakterystycznych temperatur. W ten sposób wyznaczona pochodna spełnia rolę pomocniczą w dalszej analizie. Dzięki precyzyjnemu wyznaczeniu temperatur moŝna odwrócić twierdzenie i wyznaczyć dosyć dokładnie zawartość niektórych pierwiastków w badanym stopie. Takie wykorzystanie metody ATD znajduje coraz szersze zastosowanie nie tylko do badań naukowych, ale równieŝ w odlewniczych systemach kontroli jakości. Na rysunku 4 przedstawione jest stanowisko do sterowania jakością stopów. Taka organizacja odlewni umoŝliwia korektę ciekłego metalu przed odlaniem go do form, co z kolei przyczynia się do zmniejszenia ilości braków odlewów, spowodowanych złą jakością stopu. Rys. 4. Stanowisko kontroli stopów z wykorzystaniem metody ATD [7] 4

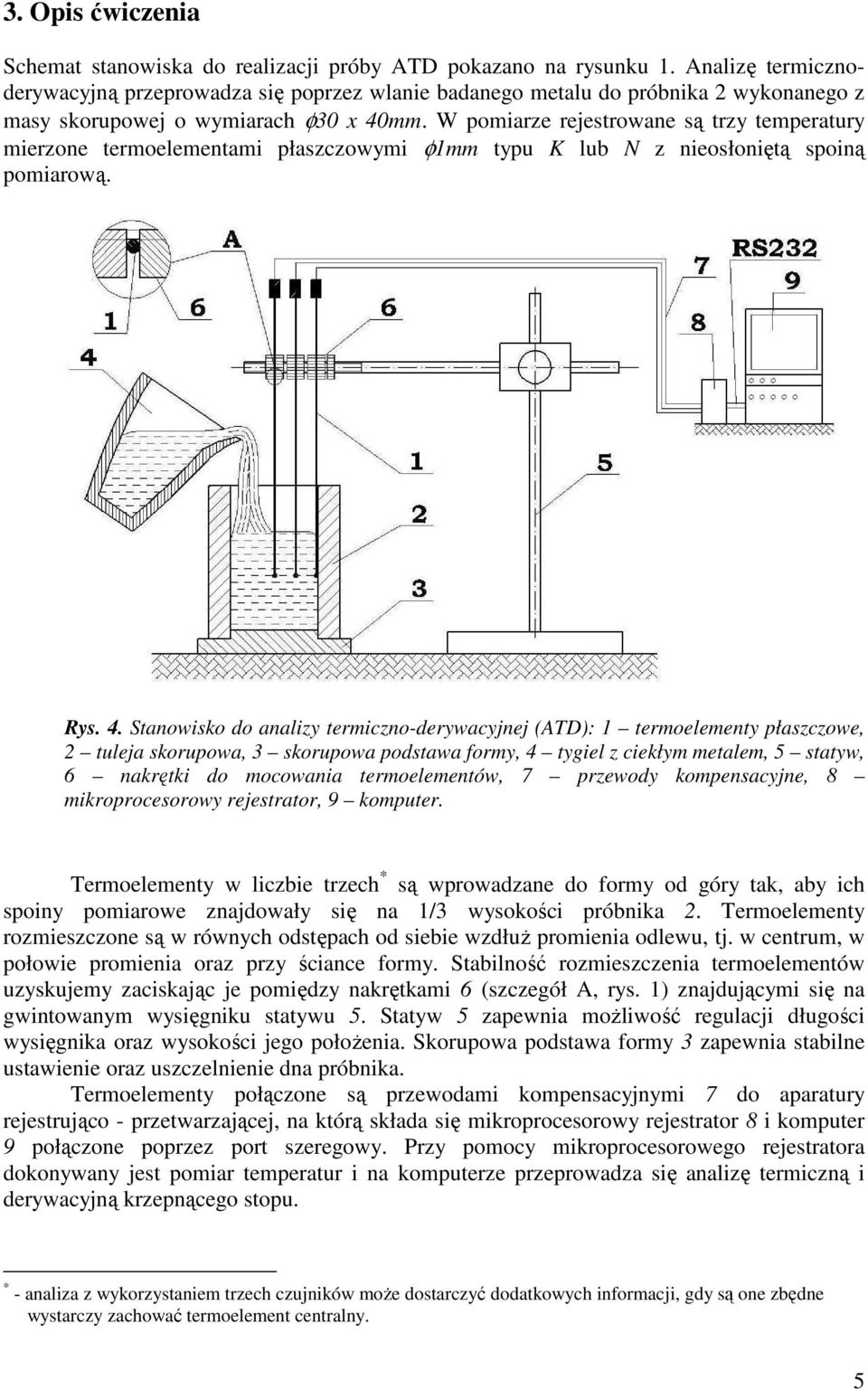

5 3. Opis ćwiczenia Schemat stanowiska do realizacji próby ATD pokazano na rysunku 1. Analizę termicznoderywacyjną przeprowadza się poprzez wlanie badanego metalu do próbnika 2 wykonanego z masy skorupowej o wymiarach φ30 x 40mm. W pomiarze rejestrowane są trzy temperatury mierzone termoelementami płaszczowymi φ1mm typu K lub N z nieosłoniętą spoiną pomiarową. Rys. 4. Stanowisko do analizy termiczno-derywacyjnej (ATD): 1 termoelementy płaszczowe, 2 tuleja skorupowa, 3 skorupowa podstawa formy, 4 tygiel z ciekłym metalem, 5 statyw, 6 nakrętki do mocowania termoelementów, 7 przewody kompensacyjne, 8 mikroprocesorowy rejestrator, 9 komputer. Termoelementy w liczbie trzech * są wprowadzane do formy od góry tak, aby ich spoiny pomiarowe znajdowały się na 1/3 wysokości próbnika 2. Termoelementy rozmieszczone są w równych odstępach od siebie wzdłuŝ promienia odlewu, tj. w centrum, w połowie promienia oraz przy ściance formy. Stabilność rozmieszczenia termoelementów uzyskujemy zaciskając je pomiędzy nakrętkami 6 (szczegół A, rys. 1) znajdującymi się na gwintowanym wysięgniku statywu 5. Statyw 5 zapewnia moŝliwość regulacji długości wysięgnika oraz wysokości jego połoŝenia. Skorupowa podstawa formy 3 zapewnia stabilne ustawienie oraz uszczelnienie dna próbnika. Termoelementy połączone są przewodami kompensacyjnymi 7 do aparatury rejestrująco - przetwarzającej, na którą składa się mikroprocesorowy rejestrator 8 i komputer 9 połączone poprzez port szeregowy. Przy pomocy mikroprocesorowego rejestratora dokonywany jest pomiar temperatur i na komputerze przeprowadza się analizę termiczną i derywacyjną krzepnącego stopu. * - analiza z wykorzystaniem trzech czujników moŝe dostarczyć dodatkowych informacji, gdy są one zbędne wystarczy zachować termoelement centralny. 5

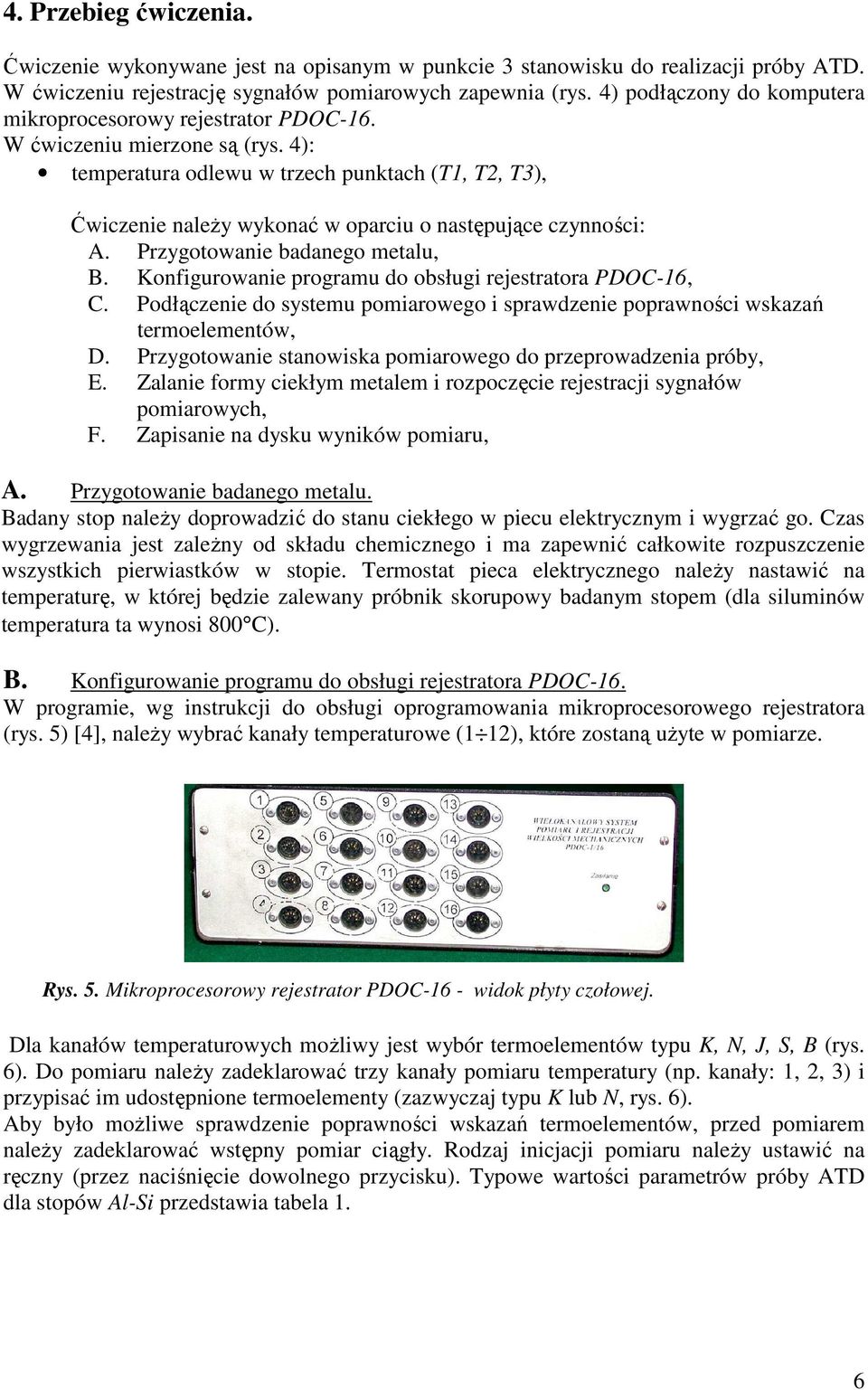

6 4. Przebieg ćwiczenia. Ćwiczenie wykonywane jest na opisanym w punkcie 3 stanowisku do realizacji próby ATD. W ćwiczeniu rejestrację sygnałów pomiarowych zapewnia (rys. 4) podłączony do komputera mikroprocesorowy rejestrator PDOC-16. W ćwiczeniu mierzone są (rys. 4): temperatura odlewu w trzech punktach (T1, T2, T3), Ćwiczenie naleŝy wykonać w oparciu o następujące czynności: A. Przygotowanie badanego metalu, B. Konfigurowanie programu do obsługi rejestratora PDOC-16, C. Podłączenie do systemu pomiarowego i sprawdzenie poprawności wskazań termoelementów, D. Przygotowanie stanowiska pomiarowego do przeprowadzenia próby, E. Zalanie formy ciekłym metalem i rozpoczęcie rejestracji sygnałów pomiarowych, F. Zapisanie na dysku wyników pomiaru, A. Przygotowanie badanego metalu. Badany stop naleŝy doprowadzić do stanu ciekłego w piecu elektrycznym i wygrzać go. Czas wygrzewania jest zaleŝny od składu chemicznego i ma zapewnić całkowite rozpuszczenie wszystkich pierwiastków w stopie. Termostat pieca elektrycznego naleŝy nastawić na temperaturę, w której będzie zalewany próbnik skorupowy badanym stopem (dla siluminów temperatura ta wynosi 800 C). B. Konfigurowanie programu do obsługi rejestratora PDOC-16. W programie, wg instrukcji do obsługi oprogramowania mikroprocesorowego rejestratora (rys. 5) [4], naleŝy wybrać kanały temperaturowe (1 12), które zostaną uŝyte w pomiarze. Rys. 5. Mikroprocesorowy rejestrator PDOC-16 - widok płyty czołowej. Dla kanałów temperaturowych moŝliwy jest wybór termoelementów typu K, N, J, S, B (rys. 6). Do pomiaru naleŝy zadeklarować trzy kanały pomiaru temperatury (np. kanały: 1, 2, 3) i przypisać im udostępnione termoelementy (zazwyczaj typu K lub N, rys. 6). Aby było moŝliwe sprawdzenie poprawności wskazań termoelementów, przed pomiarem naleŝy zadeklarować wstępny pomiar ciągły. Rodzaj inicjacji pomiaru naleŝy ustawić na ręczny (przez naciśnięcie dowolnego przycisku). Typowe wartości parametrów próby ATD dla stopów Al-Si przedstawia tabela 1. 6
7 Rys. 6. Przykład konfigurowania kanałów do pomiaru temperatury (moŝliwe do wydruku kanały: 1-12) Tabela 1. Wartości parametrów do próby ATD dla stopów Al-Si Parametry pomiaru: Konfiguracja osi: Czas pomiaru: 720 [s], Max odciętej (czas): 720 [s], Krok pomiaru: 1 [s], Min odciętej: 0 [s], Czas zmiany kroku: 60 [s], Max rzędnej (temperatura): 800 [ C], Krok początkowy: 0.1 [s], Min rzędnej: 0 [ C], C. Podłączenie do systemu pomiarowego i sprawdzenie poprawności wskazań termoelementów. Dla termoelementów naleŝy dobrać odpowiednie przewody kompensacyjne (zgodne z typem termoelementów). Po podłączeniu do rejestratora trzech termoelementów naleŝy przejść do pomiaru wstępnego ciągłego, który umoŝliwi sprawdzenie poprawności ich wskazań. Wartości te wyświetlane są na bieŝąco na monitorze komputera (rys. 7). a) b) c) Rys. 7. Obraz ekranu monitora w pomiarze wstępnym: a) prawidłowe wskazania, b) brak lub uszkodzenie termoelementu w kanale drugim, c) sprawdzanie dynamiki wzrostu rejestrowanych zmian. 7
8 Porównanie wskazań kanałów pozwala ocenić czy wszystkie termoelementy są sprawne i zostały poprawnie podłączone (rys. 7a-b). W kolejnym kroku podgrzewamy spoiny pomiarowe termoelementów i obserwujemy dynamikę wzrostu temperatur na monitorze. Na rysunku 7c wskazanie temperatury termoelementu z drugiego kanału znacznie odbiega od pozostałych, dlatego naleŝy go wymienić. D. Przygotowanie stanowiska pomiarowego do przeprowadzenia próby. Stanowisko do pomiaru metodą ATD naleŝy przygotować zgodnie z opisem przedstawionym w punkcie 3 oraz schematem przedstawionym na rysunku 4. W pierwszej kolejności pomiędzy nakrętkami 6 na wysięgniku statywu 5 naleŝy umieścić termoelementy płaszczowe 1, których spoiny pomiarowe powinny być na jednakowej wysokości. Na skorupową podstawę formy 3 nakładamy tuleję skorupową 2 do której wprowadzamy umieszczone na statywie termoelementy 1. Ich spoiny pomiarowe powinny znajdować się na 1/3 wysokości tulei skorupowej 3 i być rozmieszczone na jej promieniu (tj. centrum, połowie promienia i przy ściance). Pomiar wstępny ciągły naleŝy zakończyć naciskając klawisz ENTER. E. Zalanie formy ciekłym metalem i rozpoczęcie rejestracji sygnałów pomiarowych. Po zakończeni sprawdzania poprawności wskazań termoelementów, kończymy pomiar wstępny ciągły naciskając klawisz ENTER. Program przejdzie w stan gotowości do rozpoczęcia pomiaru, a na monitorze zostanie wyświetlone okno gotowości do pomiaru (rys. 8). Ręczna inicjacja pomiaru odbywa się przez naciśnięcie dowolnego klawisza, po czym naleŝy rozpocząć zalewanie próbnika skorupowego ciekłym metalem z tygla. a) b) Rys. 8. Obraz ekranu monitora: a) okno gotowości do pomiaru, b) powiększenie komunikatu. F. Zapisanie na dysku wyników pomiaru. Po zakończonym pomiarze, któremu towarzyszy sygnał dźwiękowy, naleŝy zapisać wyniki pomiaru na dysku komputera. W programie wg instrukcji do obsługi oprogramowania rejestratora naleŝy w odpowiednich polach umieścić informacje o: składzie chemicznym badanego stopu, dacie wykonania próby, prowadzącym zajęcia, grupie laboratoryjnej. 8
9 4. Opracowanie wyników. Za pomocą programu komputerowego słuŝącego do obróbki sygnałów mierzonych mikrokomputerowym systemem pomiarowym PDOC-16 (autorstwa J. Mutwila) sporządzamy wykres krzywej stygnięcia (T(t)) oraz krzywej krystalizacji (dt/dt(t)) badanego stopu. Na wykresie zaznaczamy istotne etapy pomiaru, stosując się do następujących oznaczeń: P przechłodzenie przed temperaturą likwidus (jeśli wystąpiło); L temperatura likwidus; D przechłodzenie przed temperaturą eutektyczną (jeśli wystąpiło); E temperatura eutektyczna (jeśli wystąpiła); K koniec krzepnięcia; G wydzielenia odrębnej fazy (jeŝeli wystąpiły); T (t) T(t) Rys. 6. Wykres ATD dla stopu AK52 modyfikowanego AlSr10+AlTi5B wykonany w programie PDOC-16 9

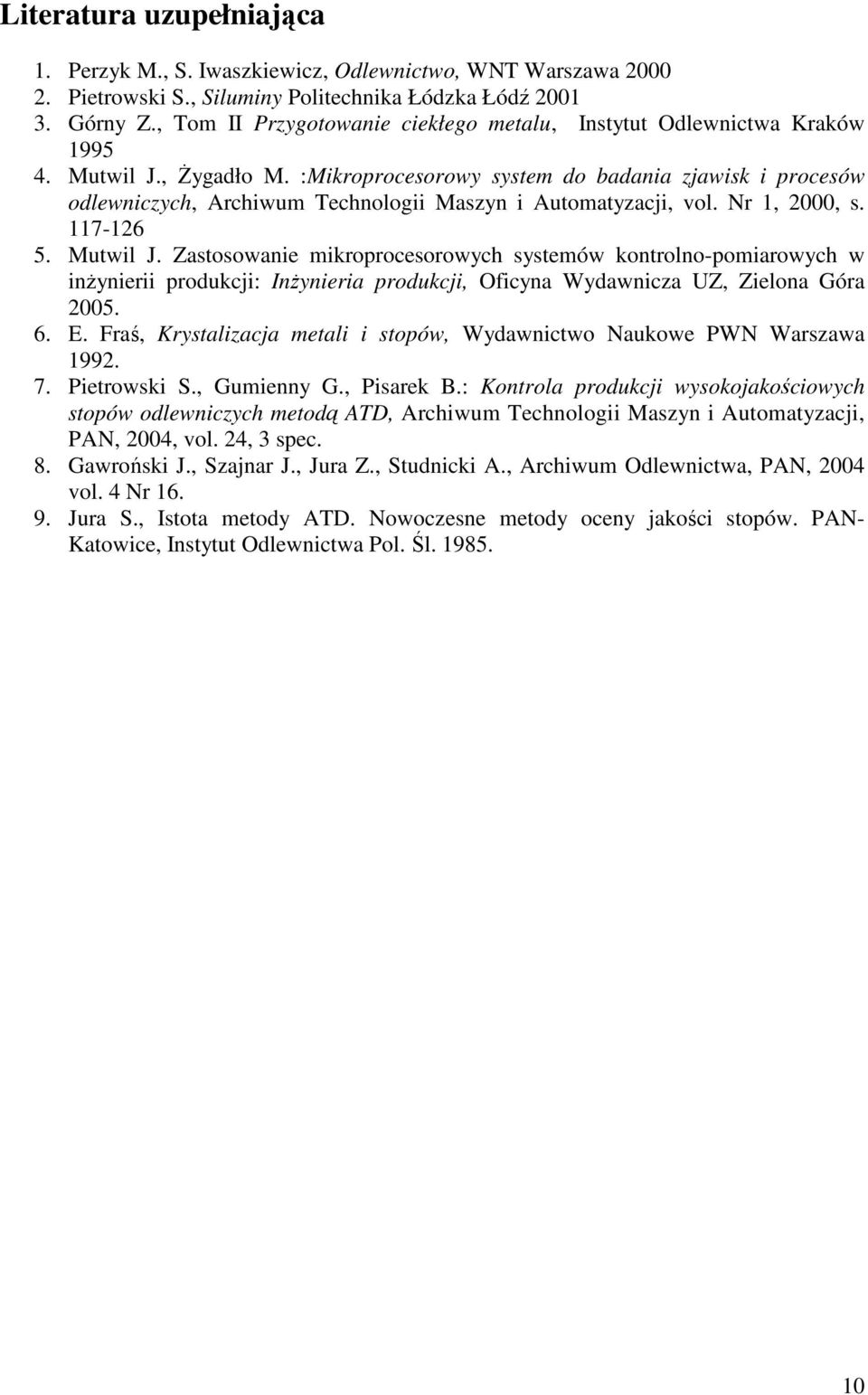

10 Literatura uzupełniająca 1. Perzyk M., S. Iwaszkiewicz, Odlewnictwo, WNT Warszawa Pietrowski S., Siluminy Politechnika Łódzka Łódź Górny Z., Tom II Przygotowanie ciekłego metalu, Instytut Odlewnictwa Kraków Mutwil J., śygadło M. :Mikroprocesorowy system do badania zjawisk i procesów odlewniczych, Archiwum Technologii Maszyn i Automatyzacji, vol. Nr 1, 2000, s Mutwil J. Zastosowanie mikroprocesorowych systemów kontrolno-pomiarowych w inŝynierii produkcji: InŜynieria produkcji, Oficyna Wydawnicza UZ, Zielona Góra E. Fraś, Krystalizacja metali i stopów, Wydawnictwo Naukowe PWN Warszawa Pietrowski S., Gumienny G., Pisarek B.: Kontrola produkcji wysokojakościowych stopów odlewniczych metodą ATD, Archiwum Technologii Maszyn i Automatyzacji, PAN, 2004, vol. 24, 3 spec. 8. Gawroński J., Szajnar J., Jura Z., Studnicki A., Archiwum Odlewnictwa, PAN, 2004 vol. 4 Nr Jura S., Istota metody ATD. Nowoczesne metody oceny jakości stopów. PAN- Katowice, Instytut Odlewnictwa Pol. Śl
OCENA WPŁYWU SKŁADU CHEMICZNEGO WYBRANYCH STOPÓW NA WARTOŚĆ TEMPERATUR W PROCESIE KRYSTALIZACJI Z WYKORZYSTANIEM METODY ATD
OCENA WPŁYWU SKŁADU CHEMICZNEGO WYBRANYCH STOPÓW NA WARTOŚĆ TEMPERATUR W PROCESIE KRYSTALIZACJI Z WYKORZYSTANIEM METODY ATD Roman KIELEC, Kamil LEKSYCKI Streszczenie: W artykule przedstawiono wpływ składu
Bardziej szczegółowoANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU Al-Si
53/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU
Bardziej szczegółowoIDENTYFIKACJA CHARAKTERYSTYCZNYCH TEMPERATUR KRZEPNIĘCIA ŻELIWA CHROMOWEGO
22/40 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 40 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 40 PAN Katowice PL ISSN 0208-9386 IDENTYFIKACJA CHARAKTERYSTYCZNYCH TEMPERATUR
Bardziej szczegółowoANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY STOPÓW Al-Si
29/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY STOPÓW Al-Si J. PIĄTKOWSKI
Bardziej szczegółowoREJESTRACJA PROCESÓW KRYSTALIZACJI METODĄ ATD-AED I ICH ANALIZA METALOGRAFICZNA
22/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 REJESTRACJA PROCESÓW KRYSTALIZACJI METODĄ ATD-AED I ICH ANALIZA METALOGRAFICZNA
Bardziej szczegółowoWPŁYW TEMPERATURY ODLEWANIA NA INTENSYWNOŚĆ PRZEPŁYWU STOPÓW Al-Si W KANALE PRÓBY SPIRALNEJ BINCZYK F., PIĄTKOWSKI J., SMOLIŃSKI A.
31/40 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 40 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 40 PAN Katowice PL ISSN 0208-9386 WPŁYW TEMPERATURY ODLEWANIA NA INTENSYWNOŚĆ
Bardziej szczegółowoOcena kształtu wydziele grafitu w eliwie sferoidalnym metod ATD
AMME 2003 12th Ocena kształtu wydziele grafitu w eliwie sferoidalnym metod ATD M. Stawarz, J. Szajnar Zakład Odlewnictwa, Instytut Materiałów Inynierskich i Biomedycznych Wydział Mechaniczny Technologiczny,
Bardziej szczegółowoBADANIA SKURCZU LINIOWEGO W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU AlSi 6.9
25/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 BADANIA SKURCZU LINIOWEGO W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU
Bardziej szczegółowoBADANIA SKURCZU LINIOWEGO W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU AlSi 5.4
9/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 BADANIA SKURCZU LINIOWEGO W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA
Bardziej szczegółowoOKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY ATND
28/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY
Bardziej szczegółowoOCENA JAKOŚCI ŻELIWA SFEROIDALNEGO METODĄ ATD
26/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum O dlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 OCENA JAKOŚCI ŻELIWA SFEROIDALNEGO METODĄ ATD M. STAWARZ 1, J. SZAJNAR
Bardziej szczegółowoSKURCZ TERMICZNY ŻELIWA CHROMOWEGO
48/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 SKURCZ TERMICZNY ŻELIWA CHROMOWEGO S. JURA 1, A. STUDNICKI 2, J. KILARSKI
Bardziej szczegółowoBADANIA NAPRĘŻEŃ SKURCZOWYCH W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU AlSi 6.9
26/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 BADANIA NAPRĘŻEŃ SKURCZOWYCH W OKRESIE KRZEPNIĘCIA I STYGNIĘCIA STOPU
Bardziej szczegółowoKRZEPNIĘCIE STRUGI SILUMINU AK7 W PIASKOWYCH I METALOWYCH KANAŁACH FORM ODLEWNICZYCH
ARCHIWUM ODLEWNICTWA Rok 2001, Rocznik 1, Nr 1 (1/2) Archives of Foundry Year 2001, Volume 1, Book 1 (1/2) PAN - Katowice PL ISSN 1642-5308 KRZEPNIĘCIE STRUGI SILUMINU AK7 W PIASKOWYCH I METALOWYCH KANAŁACH
Bardziej szczegółowoBADANIA ŻELIWA CHROMOWEGO NA DYLATOMETRZE ODLEWNICZYM DO-01/P.Śl.
36/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 BADANIA ŻELIWA CHROMOWEGO NA DYLATOMETRZE ODLEWNICZYM DO-01/P.Śl. STUDNICKI
Bardziej szczegółowoANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND
18/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND T. CIUĆKA 1 Katedra
Bardziej szczegółowoTEMPERATURA LEJNOŚCI ZEROWEJ SILUMINÓW. J. MUTWIL 1, D. NIEDŹWIECKI 2 Wydział Mechaniczny Uniwersytetu Zielonogórskiego
22/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 TEMPERATURA LEJNOŚCI ZEROWEJ SILUMINÓW J. MUTWIL 1, D. NIEDŹWIECKI 2 Wydział
Bardziej szczegółowoWIELOMIANOWE MODELE WŁAŚCIWOŚCI MECHANICZNYCH STOPÓW ALUMINIUM
21/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 WIELOMIANOWE MODELE WŁAŚCIWOŚCI MECHANICZNYCH STOPÓW ALUMINIUM PEZDA Jacek,
Bardziej szczegółowoOBRÓBKA CIEPLNA SILUMINU AK132
52/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK132 J. PEZDA 1 Akademia Techniczno-Humanistyczna
Bardziej szczegółowoOKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU AK132 NA PODSTAWIE METODY ATND.
37/44 Solidification of Metals and Alloys, Year 000, Volume, Book No. 44 Krzepnięcie Metali i Stopów, Rok 000, Rocznik, Nr 44 PAN Katowice PL ISSN 008-9386 OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU
Bardziej szczegółowoĆwiczenie 1 ANALIZA TERMICZNA STOPÓW METALI *
Ćwiczenie 1 ANALIZA TERMICZNA STOPÓW METALI * 1. CEL ĆWICZENIA Celem ćwiczenia jest zapoznanie się ze sposobem wyznaczania krzywych nagrzewania lub chłodzenia metali oraz ich stopów, a także wykorzystanie
Bardziej szczegółowoPOLITECHNIKA POZNAŃSKA ZAKŁAD CHEMII FIZYCZNEJ ĆWICZENIA PRACOWNI CHEMII FIZYCZNEJ
ANALIZA TERMICZNA WSTĘP Zespół ciał (substancji) stanowiący w danej chwili przedmiot naszych badań nazywamy układem, a wszystko co znajduje się na zewnątrz niego, otoczeniem. Poszczególne jednolite części
Bardziej szczegółowoWYKRESY FAZOWE ŻELIWA CHROMOWEGO Z DODATKAMI Ni, Mo, V i B W ZAKRESIE KRZEPNIĘCIA
23/40 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 40 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 40 PAN Katowice PL ISSN 0208-9386 WYKRESY FAZOWE ŻELIWA CHROMOWEGO Z DODATKAMI
Bardziej szczegółowoFOTOELEKTRYCZNA REJESTRACJA ENERGII PROMIENIOWANIA KRZEPNĄCEGO STOPU
13/8 ARCHIWUM ODLEWNICTWA Rok 23, Rocznik 3, Nr 8 Archives of Foundry Year 23, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-538 FOTOELEKTRYCZNA REJESTRACJA ENERGII PROMIENIOWANIA KRZEPNĄCEGO STOPU Z. NIEDŹWIEDZKI
Bardziej szczegółowo26/25 Solidifikation or l\lctals and Alloys, No 26, 1996
26/25 Solidifikation or l\lctals and Alloys, No 26, 1996 1\n.e)mięcie l\letali i Stopów, Nr 26, 1996 PAN - Oddzial Katowice J>t. ISSN 0208-9386 OCENA MODYFIKACJI PIERWOTNEJ l WTÓRNEJ ZA POMOCĄ JEDNOCZESNEJ
Bardziej szczegółowoSPEKTRALNE CIEPŁO KRYSTALIZACJI ŻELIWA SZAREGO
19/44 Solidification of Metals and Alloys, Year 2000, Volume 2, Book No. 44 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 44 PAN Katowice PL ISSN 0208-9386 SPEKTRALNE CIEPŁO KRYSTALIZACJI ŻELIWA
Bardziej szczegółowoBADANIE ROZKŁADU TEMPERATURY W PIECU PLANITERM
POLITECHNIKA BIAŁOSTOCKA WYDZIAŁ ELEKTRYCZNY KATEDRA ELEKTROTECHNIKI TEORETYCZNEJ I METROLOGII Instrukcja do zajęć laboratoryjnych z przedmiotu: Pomiary elektryczne wielkości nieelektrycznych 2 Kod przedmiotu:
Bardziej szczegółowoSZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND
13/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND
Bardziej szczegółowoPARAMETRY EUTEKTYCZNOŚCI ŻELIWA CHROMOWEGO Z DODATKAMI STOPOWYMI Ni, Mo, V i B
45/44 Solidification of Metals and Alloys, Year 2000, Volume 2, Book No. 44 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 44 PAN Katowice PL ISSN 0208-9386 PARAMETRY EUTEKTYCZNOŚCI ŻELIWA CHROMOWEGO
Bardziej szczegółowoĆwiczenie 7. Układ dwuskładnikowy równowaga ciało stałe-ciecz.
Ćwiczenie 7 Układ dwuskładnikowy równowaga ciało stałe-ciecz. Wprowadzenie: Warunkiem równowagi termodynamicznej w układzie wielofazowym i wieloskładnikowym jest równość potencjałów chemicznych składników
Bardziej szczegółowoWPŁYW SZYBKOŚCI STYGNIĘCIA NA PARAMETRY KRYSTALIZACJI ŻELIWA CHROMOWEGO
27/1 Archives of Foundry, Year 23, Volume 3, 1 Archiwum Odlewnictwa, Rok 23, Rocznik 3, Nr 1 PAN Katowice PL ISSN 1642-538 WPŁYW SZYBKOŚCI STYGNIĘCIA NA PARAMETRY KRYSTALIZACJI ŻELIWA CHROMOWEGO A. STUDNICKI
Bardziej szczegółowoOCENA KRYSTALIZACJI STALIWA METODĄ ATD
34/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 OCENA KRYSTALIZACJI STALIWA METODĄ ATD S. PIETROWSKI 1, R. WŁADYSIAK
Bardziej szczegółowoKonfiguracja parametrów sondy cyfrowo analogowej typu CS-26/RS/U
Konfiguracja parametrów sondy cyfrowo analogowej typu CS-26/RS/U Ostrów Wielkopolski, 25.02.2011 1 Sonda typu CS-26/RS/U posiada wyjście analogowe napięciowe (0...10V, lub 0...5V, lub 0...4,5V, lub 0...2,5V)
Bardziej szczegółowoSeminarium: Niekonwencjonalne próby technologiczne w odlewnictwie Mieczysław Kuder Zakład Stopów Żelaza
ul. Tytuł Zakopiańska prezenatacji 73 30-418 Kraków, POLAND tel. +48 12 26 18 111 fax +48 12 26 60 870 iod@iod.krakow.pl Seminarium: Niekonwencjonalne próby technologiczne w odlewnictwie Mieczysław Kuder
Bardziej szczegółowoBadania właściwości struktury polimerów metodą róŝnicowej kalorymetrii skaningowej DSC
Badania właściwości struktury polimerów metodą róŝnicowej kalorymetrii skaningowej DSC Cel ćwiczenia Zapoznanie studentów z badaniami właściwości strukturalnych polimerów w oparciu o jedną z metod analizy
Bardziej szczegółowoPolitechnika Poznańska Instytut Technologii Mechanicznej. Laboratorium Programowanie obrabiarek CNC. Nr 2
1 Politechnika Poznańska Instytut Technologii Mechanicznej Laboratorium Programowanie obrabiarek CNC Nr 2 Obróbka z wykorzystaniem kompensacji promienia narzędzia Opracował: Dr inŝ. Wojciech Ptaszyński
Bardziej szczegółowoMultimetr cyfrowy MAS-345. Instrukcja instalacji i obsługi oprogramowania DMM VIEW Ver 2.0
Multimetr cyfrowy MAS-345 Instrukcja instalacji i obsługi oprogramowania DMM VIEW Ver 2.0 Do urządzenia MAS-345 została dołączona płyta CD zawierająca oprogramowanie DMM VIEW 2.0, dzięki któremu moŝliwa
Bardziej szczegółowoBADANIE PROCESU KRYSTALIZACJI ODLEWNICZYCH MATERIAŁÓW ODPORNYCH NA ŚCIERANIE
34/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 BADANIE PROCESU KRYSTALIZACJI ODLEWNICZYCH MATERIAŁÓW ODPORNYCH NA ŚCIERANIE
Bardziej szczegółowoWYZNACZANIE CIEPŁA KRYSTALIZACJI FAZ W ŻELIWIE EN-GJS NA PODSTAWIE METODY ATD
56/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WYZNACZANIE CIEPŁA KRYSTALIZACJI FAZ W ŻELIWIE EN-GJS-500-7 NA PODSTAWIE
Bardziej szczegółowoIII zasada dynamiki Newtona
6COACH 34 III zasada dynamiki Newtona Program: Coach 6 Projekt: na ZMN060c CMA Coach Projects\PTSN Coach 6\ III_zasada_dynamiki\Zestaw.cma Przykład wyników: Zestaw-wyniki.cmr Cel ćwiczenia - Doświadczalna
Bardziej szczegółowoZAPIS PROCESU KRYSTALIZACJI PIERWOTNEJ I WTÓRNEJ ŻELIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE
65/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ZAPIS PROCESU KRYSTALIZACJI PIERWOTNEJ I WTÓRNEJ ŻELIWA CHROMOWEGO ODPORNEGO
Bardziej szczegółowoTEMPERATURY KRYSTALIZACJI ŻELIWA CHROMOWEGO W FUNKCJI SZYBKOŚCI STYGNIĘCIA ODLEWU
48/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 TEMPERATURY KRYSTALIZACJI ŻELIWA CHROMOWEGO W FUNKCJI SZYBKOŚCI STYGNIĘCIA
Bardziej szczegółowoSTRUKTURA STOPÓW UKŁADY RÓWNOWAGI FAZOWEJ. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
STRUKTURA STOPÓW UKŁADY RÓWNOWAGI FAZOWEJ Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Wykresy układów równowagi faz stopowych Ilustrują skład fazowy
Bardziej szczegółowoOKREŚLENIE WŁASNOŚCI MECHANICZNYCH ŻELIWA SFEROIDALNEGO METODĄ ATD
47/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 OKREŚLENIE WŁASNOŚCI MECHANICZNYCH ŻELIWA SFEROIDALNEGO METODĄ ATD M.
Bardziej szczegółowoz = s f = = 0
INSTRUKCJA DO ĆWICZENIA Analiza termiczna Cele ćwiczenia: Celem ćwiczenia jest sporządzenie i omówienie diagramu równowag fazowych ciecz ciało stałe układu dwuskładnikowego Bi-Sn. Analiza termiczna polega
Bardziej szczegółowoFILTRACJA STOPU AlSi9Mg (AK9) M. DUDYK 1 Wydział Budowy Maszyn i Informatyki Akademia Techniczno - Humanistyczna ul. Willowa 2, Bielsko-Biała.
8/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 FILTRACJA STOPU AlSi9Mg (AK9) M. DUDYK 1 Wydział Budowy Maszyn i Informatyki
Bardziej szczegółowoKrzepnięcie Metali i Sto11ów, Nr 32, 1997 PAN- Oddział Katowice PL lssn FUNKCJE KRYSTALIZACJI STOPU AK9 W METODZIE A TD
32/20 Solidiiikation of Metais and Alloys, No. 32, 1997 Krzepnięcie Metali i Sto11ów, Nr 32, 1997 PAN- Oddział Katowice PL lssn 0208-9386 FUNKCJE KRYSTALIZACJI STOPU AK9 W METODZIE A TD JURA Zbigniew Katedra
Bardziej szczegółowo1. Opis okna podstawowego programu TPrezenter.
OPIS PROGRAMU TPREZENTER. Program TPrezenter przeznaczony jest do pełnej graficznej prezentacji danych bieżących lub archiwalnych dla systemów serii AL154. Umożliwia wygodną i dokładną analizę na monitorze
Bardziej szczegółowoOdlewnicze procesy technologiczne Kod przedmiotu
Odlewnicze procesy technologiczne - opis przedmiotu Informacje ogólne Nazwa przedmiotu Odlewnicze procesy technologiczne Kod przedmiotu 06.1-WM-MiBM-TM-P-01_15 Wydział Kierunek Wydział Mechaniczny Mechanika
Bardziej szczegółowoPOMIAR ZALEśNOŚCI PRZENIKALNOŚCI ELEKTRYCZNEJ FERROELEKTRYKA OD TEMPERATURY SPRAWDZANIE PRAWA CURIE - WEISSA
POMIAR ZALEśNOŚCI PRZENIKALNOŚCI ELEKTRYCZNEJ FERROELEKTRYKA OD TEMPERATURY SPRAWDZANIE PRAWA CURIE - WEISSA Zestaw przyrządów: - mostek pojemności (AUTOMATIC C BRIDGE TYPE E315A) - woltomierz cyfrowy
Bardziej szczegółowoWspółpraca Integry z programami zewnętrznymi
Współpraca Integry z programami zewnętrznymi Uwaga! Do współpracy Integry z programami zewnętrznymi potrzebne są dodatkowe pliki. MoŜna je pobrać z sekcji Download -> Pozostałe po zalogowaniu do Strefy
Bardziej szczegółowoZASTOSOWANIE METODY ATD DO JAKOŚCIOWEJ OCENY STALIWA CHROMOWEGO PRZEZNACZONEGO NA WYKŁADZINY MŁYNÓW CEMENTOWYCH
24/44 Solidification of Metals and Alloys, Year 2000, Volume 2, Book No. 44 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 44 PAN Katowice PL ISSN 0208-9386 ZASTOSOWANIE METODY ATD DO JAKOŚCIOWEJ
Bardziej szczegółowoCzęść I. Pomiar drgań własnych pomieszczenia
LABORATORIUM INśYNIERII DŹWIĘKU 2 ĆWICZENIE NR 10 Część I. Pomiar drgań własnych pomieszczenia I. Układ pomiarowy II. Zadania do wykonania 1. Obliczyć promień krytyczny pomieszczenia, przy załoŝeniu, Ŝe
Bardziej szczegółowoZDOLNOŚĆ SILUMINÓW DO ODWZOROWANIA FORMY. J. MUTWIL 1, D. NIEDŹWIECKI 2 Wydział Mechaniczny Uniwersytetu Zielonogórskiego
53/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 ZDOLNOŚĆ SILUMINÓW DO ODWZOROWANIA FORMY J. MUTWIL 1, D. NIEDŹWIECKI 2 Wydział
Bardziej szczegółowoUwaga. Łącząc układ pomiarowy należy pamiętać o zachowaniu zgodności biegunów napięcia z generatora i zacisków na makiecie przetwornika.
PLANOWANIE I TECHNIKA EKSPERYMENTU Program ćwiczenia Temat: Badanie właściwości statycznych przetworników pomiarowych, badanie właściwości dynamicznych czujników temperatury Ćwiczenie 5 Spis przyrządów
Bardziej szczegółowoKRZEPNIĘCIE KOMPOZYTÓW HYBRYDOWYCH AlMg10/SiC+C gr
51/18 ARCHIWUM ODLEWNICTWA Rok 26, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 26, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-538 KRZEPNIĘCIE KOMPOZYTÓW HYBRYDOWYCH AlMg1/SiC+C gr M. ŁĄGIEWKA
Bardziej szczegółowoAplikacja Ramzes. Rejestrator
Ramzes Sp. z o.o. Al. Jerozolimskie 214, 02-486 Warszawa NIP: 527-10-30-866 tel.: +4822 335 98 73, faks: +4822 335 99 73 http://www.ramzes.pl e-mail: ramzes@ramzes.pl Aplikacja Ramzes Rejestrator podręcznik
Bardziej szczegółowoKONTROLA PRODUKCJI WYSOKOJAKOŚCIOWYCH STOPÓW ODLEWNICZYCH METODĄ ATD
K O M I S J A B U D O W Y M A S Z Y N P A N O D D Z I A Ł W P O Z N A N I U Vol. 24 nr 3 Archiwum Technologii Maszyn i Automatyzacji 2004 Stanisław Pietrowski, Grzegorz Gumienny ** Bogusław Pisarek ***,
Bardziej szczegółowoCECHY PRZEPŁYWU SILUMINÓW JEDNOFAZOWYCH W KANAŁACH METALOWYCH FORM ODLEWNICZYCH
33/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 CECHY PRZEPŁYWU SILUMINÓW JEDNOFAZOWYCH W KANAŁACH METALOWYCH
Bardziej szczegółowoLaboratorium Maszyny CNC. Nr 4
1 Politechnika Poznańska Instytut Technologii Mechanicznej Laboratorium Maszyny CNC Nr 4 Obróbka na frezarce CNC Opracował: Dr inż. Wojciech Ptaszyński Poznań, 03 stycznia 2011 2 1. Cel ćwiczenia Celem
Bardziej szczegółowoINSTYTUT ELEKTROENERGETYKI POLITECHNIKI ŁÓDZKIEJ BADANIE PRZETWORNIKÓW POMIAROWYCH
INSTYTUT ELEKTROENERGETYKI POLITECHNIKI ŁÓDZKIEJ ZAKŁAD ELEKTROWNI LABORATORIUM POMIARÓW I AUTOMATYKI W ELEKTROWNIACH BADANIE PRZETWORNIKÓW POMIAROWYCH Instrukcja do ćwiczenia Łódź 1996 1. CEL ĆWICZENIA
Bardziej szczegółowoKalibracja czujnika temperatury zestawu COACH Lab II+. Piotr Jacoń. K-5a I PRACOWNIA FIZYCZNA
Kalibracja czujnika temperatury zestawu COACH Lab II+. Piotr Jacoń K-5a I PRACOWNIA FIZYCZNA 21. 02. 2011 I. Cel ćwiczenia: 1. Zapoznanie się z zestawem pomiarowym Coach Lab II+. 2. Kalibracja czujnika
Bardziej szczegółowoMODYFIKACJA STOPU AK64
17/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA STOPU AK64 F. ROMANKIEWICZ 1, R. ROMANKIEWICZ 2, T. PODRÁBSKÝ
Bardziej szczegółowoLABORATORIUM MECHANIKI PŁYNÓW. Ćwiczenie N 2 RÓWNOWAGA WZGLĘDNA W NACZYNIU WIRUJĄCYM WOKÓŁ OSI PIONOWEJ
LABORATORIUM MECHANIKI PŁYNÓW Ćwiczenie N RÓWNOWAGA WZGLĘDNA W NACZYNIU WIRUJĄCYM WOKÓŁ OSI PIONOWEJ . Cel ćwiczenia Pomiar współrzędnych powierzchni swobodnej w naczyniu cylindrycznym wirującym wokół
Bardziej szczegółowoWPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE
WYDZIAŁ ODLEWNICTWA AGH Oddział Krakowski STOP XXXIV KONFERENCJA NAUKOWA Kraków - 19 listopada 2010 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold CIEŚLAK 4 WPŁYW DODATKÓW STOPOWYCH NA
Bardziej szczegółowoPolitechnika Łódzka. Instytut Systemów Inżynierii Elektrycznej
Politechnika Łódzka Instytut Systemów Inżynierii Elektrycznej Laboratorium komputerowych systemów pomiarowych Ćwiczenie 8 Wykorzystanie modułów FieldPoint w komputerowych systemach pomiarowych 1. Wprowadzenie
Bardziej szczegółowoRozdział 8. Sieci lokalne
Rozdział 8. Sieci lokalne Ćwiczenia zawarte w tym rozdziale pozwolą na podłączenie komputera z zainstalowanym systemem Windows XP do lokalnej sieci komputerowej. Podstawowym protokołem sieciowym dla systemu
Bardziej szczegółowoĆWICZENIE 3 Badanie obwodów trójfazowych z odbiornikiem połączonym w trójkąt
ĆWICZENIE 3 Badanie obwodów trójfazowych z odbiornikiem połączonym w trójkąt 1. Cel ćwiczenia Zapoznanie się z rozpływem prądów, rozkładem napięć i poborem mocy w obwodach trójfazowych połączonych w trójkąt:
Bardziej szczegółowoNazwisko i imię: Zespół: Data: Ćwiczenie nr 121: Termometr oporowy i termopara
Nazwisko i imię: Zespół: Data: Ćwiczenie nr 121: Termometr oporowy i termopara Cel ćwiczenia: Wyznaczenie współczynnika temperaturowego oporu platyny oraz pomiar charakterystyk termopary miedź-konstantan.
Bardziej szczegółowoPolitechnika Poznańska Instytut Technologii Mechanicznej. Laboratorium MASZYN I URZĄDZEŃ TECHNOLOGICZNYCH. Nr 2
Politechnika Poznańska Instytut Technologii Mechanicznej Laboratorium MASZYN I URZĄDZEŃ TECHNOLOGICZNYCH Nr 2 POMIAR I KASOWANIE LUZU W STOLE OBROTOWYM NC Poznań 2008 1. CEL ĆWICZENIA Celem ćwiczenia jest
Bardziej szczegółowoLaboratorium Programowanie Obrabiarek CNC. Nr H04
Politechnika Poznańska Instytut Technologii Mechanicznej Laboratorium Programowanie Obrabiarek CNC Nr H04 Programowanie zarysów swobodnych FK Opracował: Dr inŝ. Wojciech Ptaszyński Poznań, 06 stycznia
Bardziej szczegółowoĆWICZENIE Nr 6. Laboratorium InŜynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. inŝ. A. Weroński
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INśYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. inŝ. A. Weroński Laboratorium InŜynierii Materiałowej ĆWICZENIE Nr 6 Opracował: dr
Bardziej szczegółowo8. Sieci lokalne. Konfiguracja połączenia lokalnego
8. Sieci lokalne Ćwiczenia zawarte w tym rozdziale pozwolą na podłączenie komputera z zainstalowanym systemem Windows XP do lokalnej sieci komputerowej. Podstawowym protokołem sieciowym dla systemu Windows
Bardziej szczegółowoWzorcowanie mierników temperatur Błędy pomiaru temperatury
Katedra Termodynamiki, Teorii Maszyn i Urządzeń Cieplnych W9/K2 Miernictwo Energetyczne laboratorium Wzorcowanie mierników temperatur Błędy pomiaru temperatury Instrukcja do ćwiczenia nr 3 Opracował: dr
Bardziej szczegółowoRównia pochyła. Model M-09. do Dydaktycznego Systemu Mikroprocesorowego DSM-51. Instrukcja uŝytkowania
Równia pochyła Model M-09 do Dydaktycznego Systemu Mikroprocesorowego DSM-51 Instrukcja uŝytkowania Copyright 2007 by MicroMade All rights reserved Wszelkie prawa zastrzeŝone MicroMade Gałka i Drożdż sp.
Bardziej szczegółowoWPŁYW DOBORU ZASTĘPCZEJ POJEMNOŚCI CIEPLNEJ ŻELIWA NA WYNIKI OBLICZEŃ NUMERYCZNYCH
46/ Archives of Foundry, Year 6, Volume 6, Archiwum Odlewnictwa, Rok 6, Rocznik 6, Nr PAN Katowice PL ISSN 64-38 WPŁYW DOBORU ZASTĘPCZEJ POJEMNOŚCI CIEPLNEJ ŻELIWA NA WYNIKI OBLICZEŃ NUMERYCZNYCH J. MENDAKIEWICZ
Bardziej szczegółowoMONITOROWANIE PRODUKCJI I KONTROLA JAKOŚCI STALIWA ZA POMOCĄ PROGRAMU KOMPUTEROWEGO
50/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 MONITOROWANIE PRODUKCJI I KONTROLA JAKOŚCI STALIWA ZA POMOCĄ PROGRAMU
Bardziej szczegółowoNauka o materiałach III
Pomiar twardości metali metodami: Brinella, Rockwella i Vickersa Nr ćwiczenia: 1 Zapoznanie się z zasadami pomiaru, budową i obsługą twardościomierzy: Brinella, Rockwella i Vickersa. Twardościomierz Brinella
Bardziej szczegółowoAKADEMIA GÓRNICZO HUTNICZA Wydział Elektrotechniki, Automatyki, Informatyki i Elektroniki Katedra Elektroniki
AKADEMIA GÓRNICZO HUTNICZA Wydział Elektrotechniki, Automatyki, Informatyki i Elektroniki Katedra Elektroniki Laboratorium Techniki Sensorowej Ćwiczenie nr 2 Badanie własności dynamicznych termopary OPIS
Bardziej szczegółowoWPŁYW WIELKOŚCI WYDZIELEŃ GRAFITU NA WYTRZYMAŁOŚĆ ŻELIWA SFEROIDALNEGO NA ROZCIĄGANIE
15/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 WPŁYW WIELKOŚCI WYDZIELEŃ GRAFITU NA WYTRZYMAŁOŚĆ ŻELIWA SFEROIDALNEGO
Bardziej szczegółowoODLEWNICTWO Casting. forma studiów: studia stacjonarne. Liczba godzin/tydzień: 2W, 1L PRZEWODNIK PO PRZEDMIOCIE
Nazwa przedmiotu Kierunek: Inżynieria materiałowa Rodzaj przedmiotu: kierunkowy obowiązkowy Rodzaj zajęć: Wyk. Lab. Poziom studiów: studia I stopnia ODLEWNICTWO Casting forma studiów: studia stacjonarne
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej
Bardziej szczegółowoPREZENTACJE MULTIMEDIALNE cz.2
Wydział Elektryczny Katedra Elektrotechniki Teoretycznej i Metrologii Instrukcja do pracowni z przedmiotu Podstawy Informatyki Kod przedmiotu: TS1C 100 003 Ćwiczenie pt. PREZENTACJE MULTIMEDIALNE cz.2
Bardziej szczegółowoZakład Podstaw Konstrukcji i Maszyn Przepływowych. Politechnika Wrocławska. Wydział Mechaniczno-Energetyczny INSTRUKCJA
Zakład Podstaw Konstrukcji i Maszyn Przepływowych Instytut InŜynierii Lotniczej, Procesowej i Maszyn Energetycznych Politechnika Wrocławska Wydział Mechaniczno-Energetyczny INSTRUKCJA 11.a. WYZNACZANIE
Bardziej szczegółowoPomiar temperatury procesora komputera klasy PC, standardu ATX wykorzystanie zestawu COACH Lab II+. Piotr Jacoń K-4 I PRACOWNIA FIZYCZNA
Pomiar temperatury procesora komputera klasy PC, standardu ATX wykorzystanie zestawu COACH Lab II+. Piotr Jacoń K-4 I PRACOWNIA FIZYCZNA 21. 02. 2011 I. Cel ćwiczenia: 1. Zapoznanie się poprzez samodzielny
Bardziej szczegółowoZMĘCZENIE CIEPLNE STALIWA CHROMOWEGO I CHROMOWO-NIKLOWEGO
23/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 ZMĘCZENIE CIEPLNE STALIWA CHROMOWEGO I CHROMOWO-NIKLOWEGO J.
Bardziej szczegółowoPolitechnika Gdańska Wydział Elektrotechniki i Automatyki Katedra InŜynierii Systemów Sterowania Podstawy Automatyki
Politechnika Gdańska Wydział Elektrotechniki i Automatyki Katedra InŜynierii Systemów Sterowania Podstawy Automatyki Stabilność systemów sterowania kryterium Nyquist a Materiały pomocnicze do ćwiczeń termin
Bardziej szczegółowoPARAMETRYCZNY OPIS CECH PRZEPŁYWU METALI I STOPÓW W KANAŁACH FORM ODLEWNICZYCH
ARCHIWUM ODLEWNICTWA Rok 2001, Rocznik 1, Nr 1 (1/2) Archives of Foundry Year 2001, Volume 1, Book 1 (1/2) PAN - Katowice PL ISSN 1642-5308 PARAMETRYCZNY OPIS CECH PRZEPŁYWU METALI I STOPÓW W KANAŁACH
Bardziej szczegółowoLEJNOŚĆ KOMPOZYTÓW NA OSNOWIE STOPU AlMg10 Z CZĄSTKAMI SiC
38/9 Archives of Foundry, Year 23, Volume 3, 9 Archiwum Odlewnictwa, Rok 23, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-538 LEJNOŚĆ KOMPOZYTÓW NA OSNOWIE STOPU AlMg1 Z CZĄSTKAMI SiC Z. KONOPKA 1, M. CISOWSKA
Bardziej szczegółowoWPŁYW SZYBKOŚCI KRZEPNIĘCIA NA UDZIAŁ GRAFITU I CEMENTYTU ORAZ TWARDOŚĆ NA PRZEKROJU WALCA ŻELIWNEGO.
46/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 WPŁYW SZYBKOŚCI KRZEPNIĘCIA NA UDZIAŁ GRAFITU I CEMENTYTU ORAZ
Bardziej szczegółowoKRYSTALIZACJA I SKURCZ STOPU AK9 (AlSi9Mg) M. DUDYK 1, K. KOSIBOR 2 Akademia Techniczno Humanistyczna ul. Willowa 2, Bielsko Biała
18/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 KRYSTALIZACJA I SKURCZ STOPU AK9 (AlSi9Mg) M. DUDYK 1, K. KOSIBOR 2 Akademia
Bardziej szczegółowoSTANOWISKO DO SPALANIA BIOMASY (analiza energetyczna, analiza spalin)
FIRMA INNOWACYJNO -WDROśENIOWA ul. Krzyska 15 33-100 Tarnów tel.: 0146210029, 0146360117, 608465631 faks: 0146210029, 0146360117 mail: elbit@resnet.pl www.elbit.resnet.pl STANOWISKO DO SPALANIA BIOMASY
Bardziej szczegółowoKRYSTALIZACJA SILUMINU AK20 PO MODYFIKACJI FOSFOREM I SODEM
12/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 KRYSTALIZACJA SILUMINU AK20 PO MODYFIKACJI FOSFOREM I SODEM Franciszek BINCZYK,
Bardziej szczegółowo(L, S) I. Zagadnienia. 1. Potencjały czynnościowe komórek serca. 2. Pomiar EKG i jego interpretacja. 3. Fonokardiografia.
(L, S) I. Zagadnienia 1. Potencjały czynnościowe komórek serca. 2. Pomiar EKG i jego interpretacja. 3. Fonokardiografia. II. Zadania 1. Badanie spoczynkowego EKG. 2. Komputerowa rejestracja krzywej EKG
Bardziej szczegółowoKONTROLA STALIWA GXCrNi72-32 METODĄ ATD
54/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 KONTROLA STALIWA GXCrNi72-32 METODĄ ATD S. PIETROWSKI 1, G. GUMIENNY 2
Bardziej szczegółowoPróba ocena jakości żeliwa z różną postacią grafitu w oparciu o pomiar aktywności tlenu w ciekłym stopie i wybrane parametry krzywej krystalizacji
PROJEKT NR: POIG.01.03.01-12-061/08 Badania i rozwój nowoczesnej technologii tworzyw odlewniczych odpornych na zmęczenie cieplne Próba ocena jakości żeliwa z różną postacią grafitu w oparciu o pomiar aktywności
Bardziej szczegółowo1. Instalacja modułu w systemie Windows.
1. Instalacja modułu w systemie Windows. W urządzeniach dołączanych do sieci lokalnej LAN zastosowano moduły firmy DIGI. Sterowniki dostarczone przez producenta tworzą w systemie Windows wirtualny port
Bardziej szczegółowoMODYFIKACJA TYTANEM, BOREM I FOSFOREM SILUMINU AK20
43/50 Solidification of Metais and Alloys, Year 2000, Volume 2. Book No. 43 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 43 PAN -Katowice PL ISSN 0208-9386 MODYFIKACJA TYTANEM, BOREM I FOSFOREM
Bardziej szczegółowoANALIZA ODLEWANIA ŻELIWA CHROMOWEGO W FORMIE PIASKOWEJ - FIZYCZNE MODELOWANIE STYGNIĘCIA
65/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 ANALIZA ODLEWANIA ŻELIWA CHROMOWEGO W FORMIE PIASKOWEJ - FIZYCZNE MODELOWANIE
Bardziej szczegółowoTechnologie wytwarzania metali. Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe
Technologie wytwarzania metali Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe KRYSTALIZACJA METALI I STOPÓW Krzepnięcie - przemiana fazy
Bardziej szczegółowo
