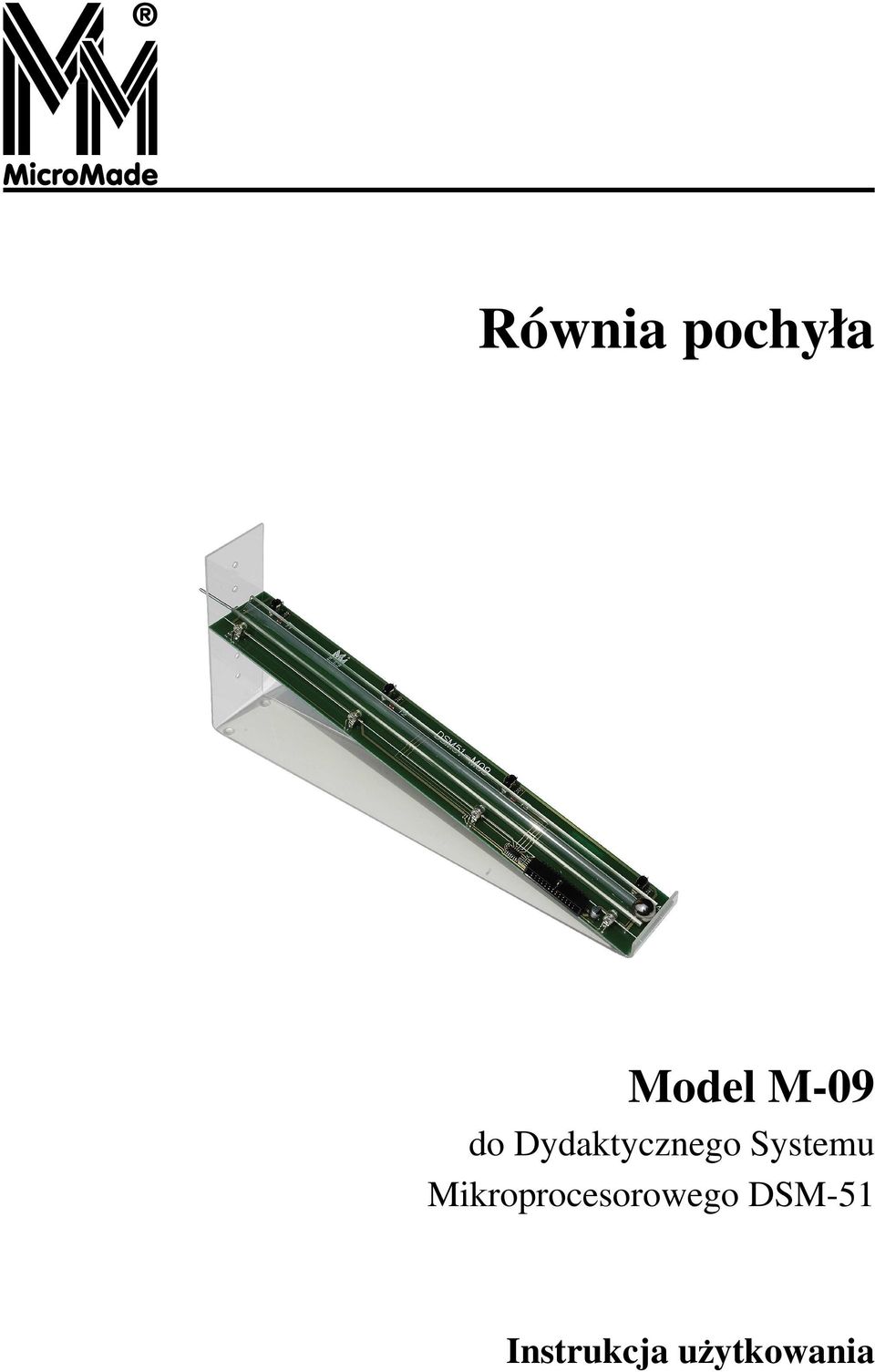

1 Równia pochyła Model M-09 do Dydaktycznego Systemu Mikroprocesorowego DSM-51 Instrukcja uŝytkowania

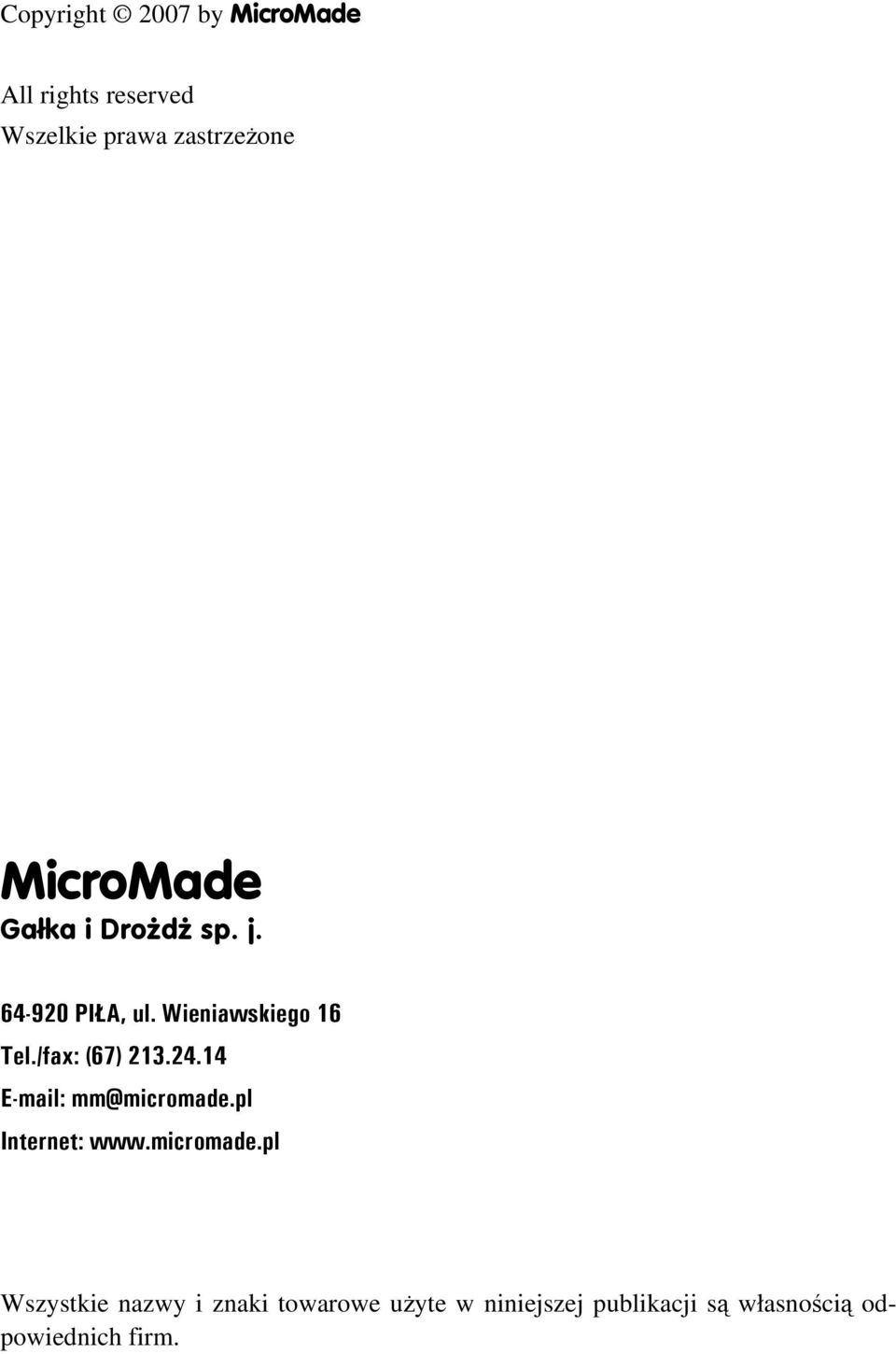

2 Copyright 2007 by MicroMade All rights reserved Wszelkie prawa zastrzeŝone MicroMade Gałka i Drożdż sp. j PIŁA, ul. Wieniawskiego 16 Tel./fax: (67) mm@micromade.pl Internet: Wszystkie nazwy i znaki towarowe uŝyte w niniejszej publikacji są własnością odpowiednich firm.

/fax: (67) 213.24.14 E-mail: mm@micromade.

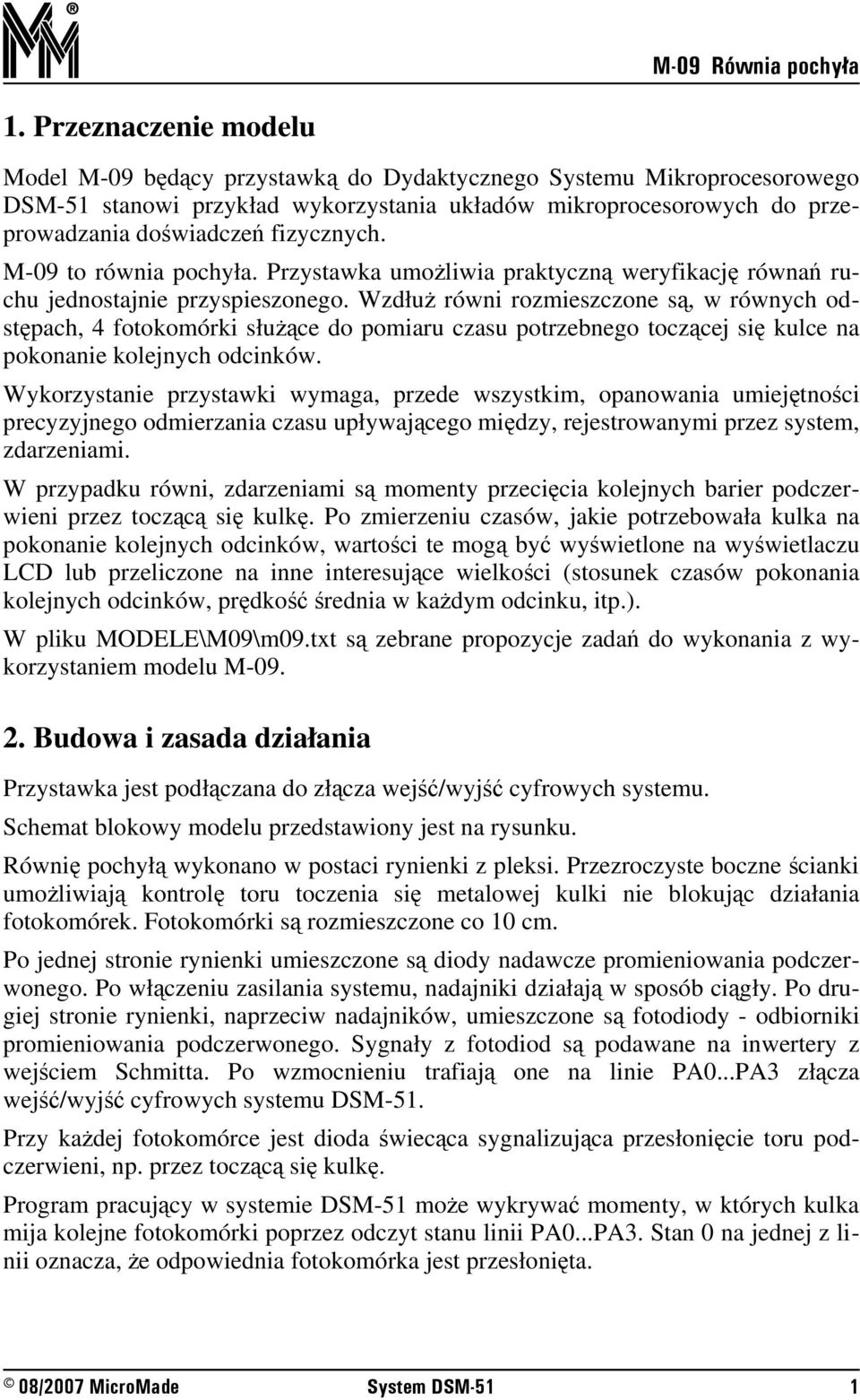

3 M-09 Równia pochyła 1. Przeznaczenie modelu Model M-09 będący przystawką do Dydaktycznego Systemu Mikroprocesorowego DSM-51 stanowi przykład wykorzystania układów mikroprocesorowych do przeprowadzania doświadczeń fizycznych. M-09 to równia pochyła. Przystawka umoŝliwia praktyczną weryfikację równań ruchu jednostajnie przyspieszonego. WzdłuŜ równi rozmieszczone są, w równych odstępach, 4 fotokomórki słuŝące do pomiaru czasu potrzebnego toczącej się kulce na pokonanie kolejnych odcinków. Wykorzystanie przystawki wymaga, przede wszystkim, opanowania umiejętności precyzyjnego odmierzania czasu upływającego między, rejestrowanymi przez system, zdarzeniami. W przypadku równi, zdarzeniami są momenty przecięcia kolejnych barier podczerwieni przez toczącą się kulkę. Po zmierzeniu czasów, jakie potrzebowała kulka na pokonanie kolejnych odcinków, wartości te mogą być wyświetlone na wyświetlaczu LCD lub przeliczone na inne interesujące wielkości (stosunek czasów pokonania kolejnych odcinków, prędkość średnia w kaŝdym odcinku, itp.). W pliku MODELE\M09\m09.txt są zebrane propozycje zadań do wykonania z wykorzystaniem modelu M Budowa i zasada działania Przystawka jest podłączana do złącza wejść/wyjść cyfrowych systemu. Schemat blokowy modelu przedstawiony jest na rysunku. Równię pochyłą wykonano w postaci rynienki z pleksi. Przezroczyste boczne ścianki umoŝliwiają kontrolę toru toczenia się metalowej kulki nie blokując działania fotokomórek. Fotokomórki są rozmieszczone co 10 cm. Po jednej stronie rynienki umieszczone są diody nadawcze promieniowania podczerwonego. Po włączeniu zasilania systemu, nadajniki działają w sposób ciągły. Po drugiej stronie rynienki, naprzeciw nadajników, umieszczone są fotodiody - odbiorniki promieniowania podczerwonego. Sygnały z fotodiod są podawane na inwertery z wejściem Schmitta. Po wzmocnieniu trafiają one na linie PA0...PA3 złącza wejść/wyjść cyfrowych systemu DSM-51. Przy kaŝdej fotokomórce jest dioda świecąca sygnalizująca przesłonięcie toru podczerwieni, np. przez toczącą się kulkę. Program pracujący w systemie DSM-51 moŝe wykrywać momenty, w których kulka mija kolejne fotokomórki poprzez odczyt stanu linii PA0...PA3. Stan 0 na jednej z linii oznacza, Ŝe odpowiednia fotokomórka jest przesłonięta. 08/2007 MicroMade System DSM-51 1

fizycznych. M-09 to równia pochyła. Przystawka umoŝliwia praktyczną weryfikację równań ruchu jednostajnie przyspieszonego.

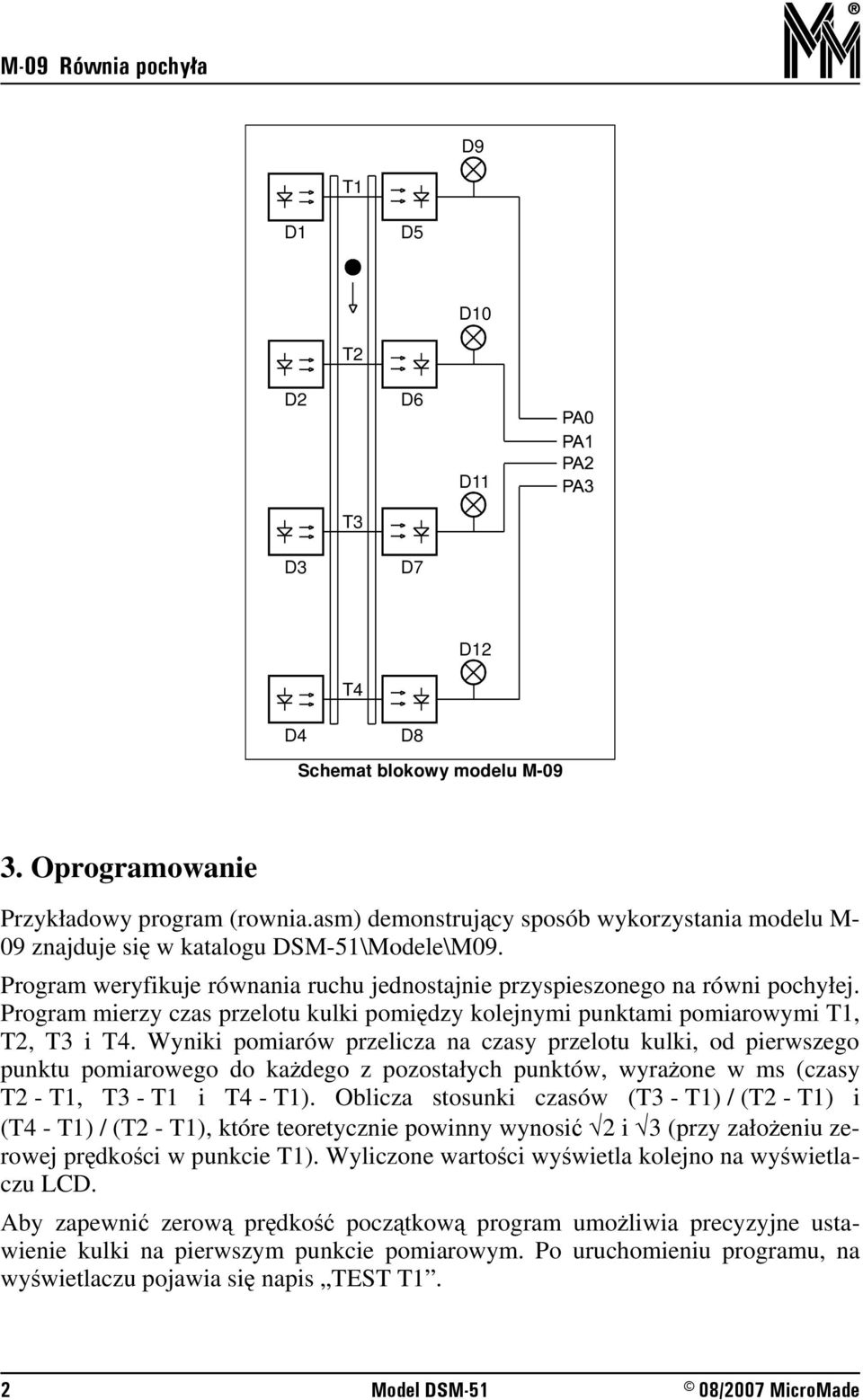

4 M-09 Równia pochyła D9 T1 D1 D5 D10 T2 D2 D6 D11 T3 D3 D7 D12 T4 D4 D8 Schemat blokowy modelu M Oprogramowanie Przykładowy program (rownia.asm) demonstrujący sposób wykorzystania modelu M- 09 znajduje się w katalogu DSM-51\Modele\M09. Program weryfikuje równania ruchu jednostajnie przyspieszonego na równi pochyłej. Program mierzy czas przelotu kulki pomiędzy kolejnymi punktami pomiarowymi T1, T2, T3 i T4. Wyniki pomiarów przelicza na czasy przelotu kulki, od pierwszego punktu pomiarowego do kaŝdego z pozostałych punktów, wyraŝone w ms (czasy T2 - T1, T3 - T1 i T4 - T1). Oblicza stosunki czasów (T3 - T1) / (T2 - T1) i (T4 - T1) / (T2 - T1), które teoretycznie powinny wynosić 2 i 3 (przy załoŝeniu zerowej prędkości w punkcie T1). Wyliczone wartości wyświetla kolejno na wyświetlaczu LCD. Aby zapewnić zerową prędkość początkową program umoŝliwia precyzyjne ustawienie kulki na pierwszym punkcie pomiarowym. Po uruchomieniu programu, na wyświetlaczu pojawia się napis TEST T1. 2 Model DSM-51 08/2007 MicroMade

Program mierzy czas przelotu kulki pomiędzy kolejnymi punktami pomiarowymi T1, T2, T3 i T4.

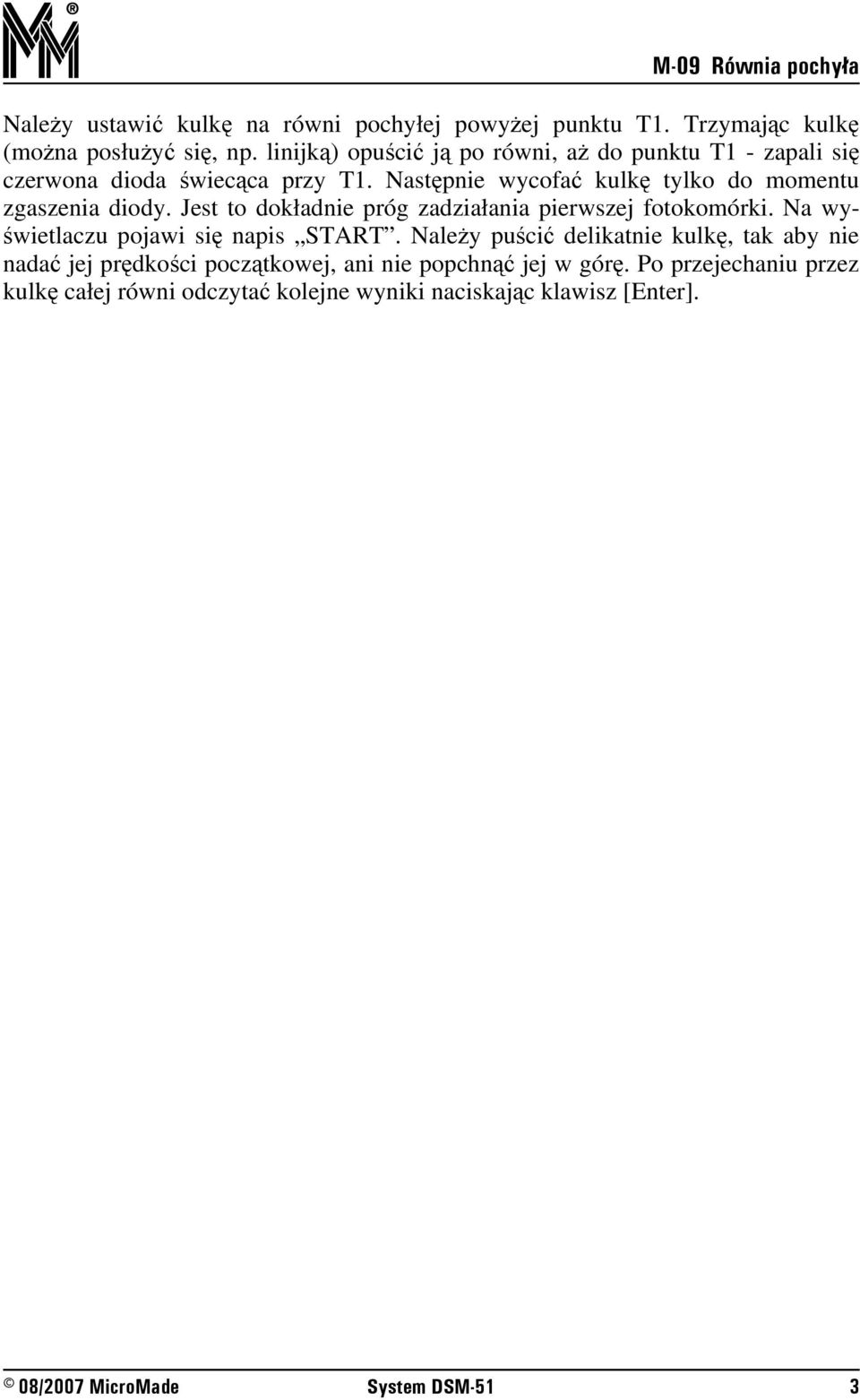

5 M-09 Równia pochyła NaleŜy ustawić kulkę na równi pochyłej powyŝej punktu T1. Trzymając kulkę (moŝna posłuŝyć się, np. linijką) opuścić ją po równi, aŝ do punktu T1 - zapali się czerwona dioda świecąca przy T1. Następnie wycofać kulkę tylko do momentu zgaszenia diody. Jest to dokładnie próg zadziałania pierwszej fotokomórki. Na wyświetlaczu pojawi się napis START. NaleŜy puścić delikatnie kulkę, tak aby nie nadać jej prędkości początkowej, ani nie popchnąć jej w górę. Po przejechaniu przez kulkę całej równi odczytać kolejne wyniki naciskając klawisz [Enter]. 08/2007 MicroMade System DSM-51 3

Jest to dokładnie próg zadziałania pierwszej fotokomórki. Na wyświetlaczu pojawi się napis START.

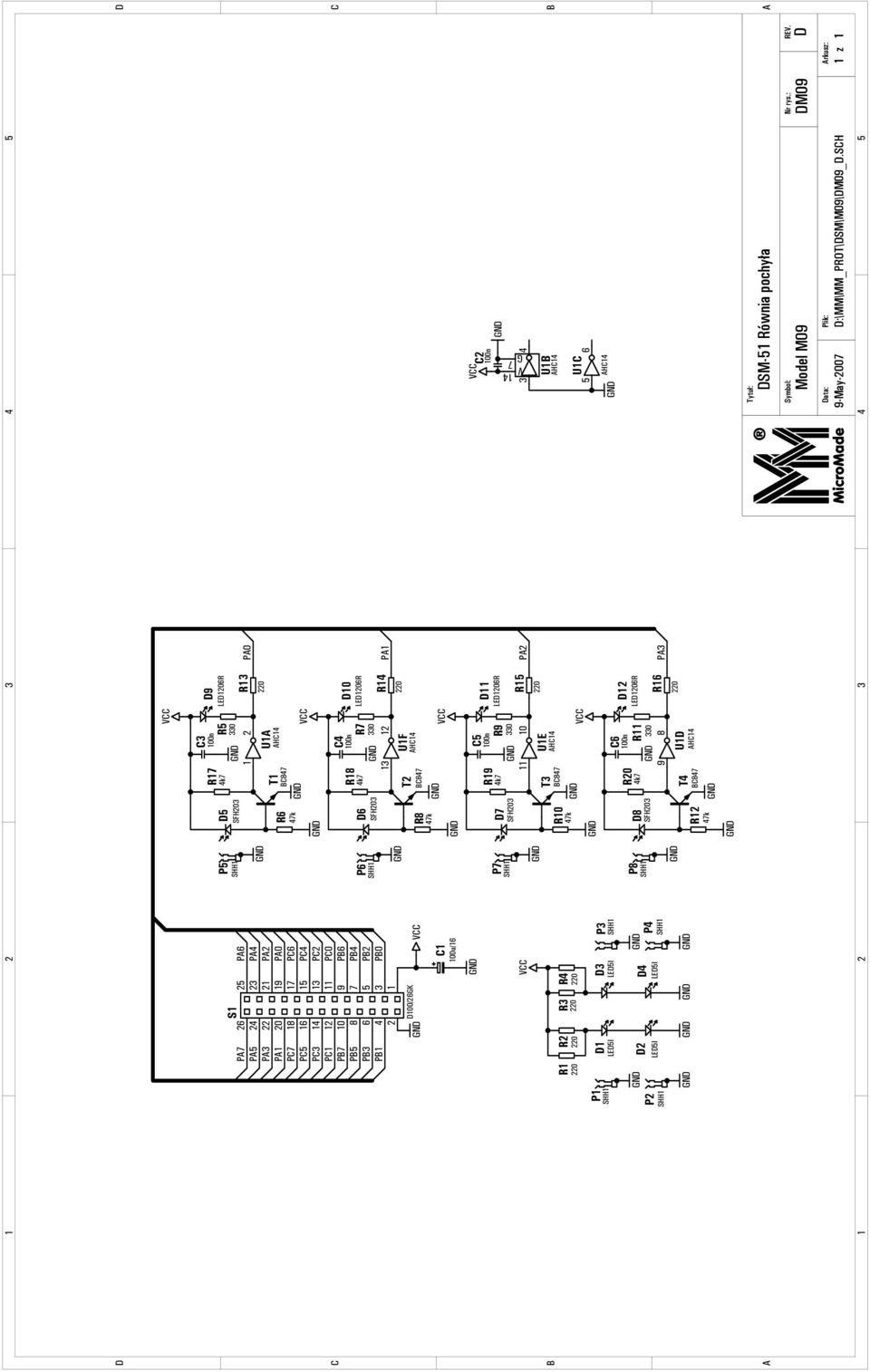

6 D C B A PA7 PA5 PA3 PA1 PC7 PC5 PC3 PC1 PB7 PB5 PB3 PB1 26 S PA6 PA4 PA2 PA0 PC6 PC4 PC2 PC0 PB6 PB4 PB2 PB0 D100/26GK C1 100u/16 P5 P6 D5 R6 D6 R8 R17 T1 R18 T2 C3 1 2 U1A C U1F R5 R7 D9 R13 D10 R14 PA0 PA1 P1 P2 R1 R2 D1 D2 R3 R4 D3 D4 P3 P4 P7 P8 D7 D8 R9 R11 PA2 PA3 C2 3 4 Tytuł: DSM-51 Równia pochyła Symbol: Model M09 Nr rys.: REV. DM09 D Data: Plik: Arkusz: 9-May-2007 D:\MM\MM_PROT\DSM\M09\DM09_D.SCH 1 z D C B A G 7 V 14 R10 R12 R19 T3 R20 T4 C U1E C6 9 8 U1D D11 R15 D12 R16 U1B U1C 5 6

$DM09 D Data: Plik: Arkusz: 9-May-2007 D:\MM\MM_PROT\DSM\M09\DM09_D.$
